STM32F301K6 и STM32F301K8 в корпусе UFQFPN32: распиновка

STM32F301K6 и STM32F301K8 — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 32 и 64 КБ флеш-памяти и 16 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 24 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
32 и 64 КБ
ОЗУ
16 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
24
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

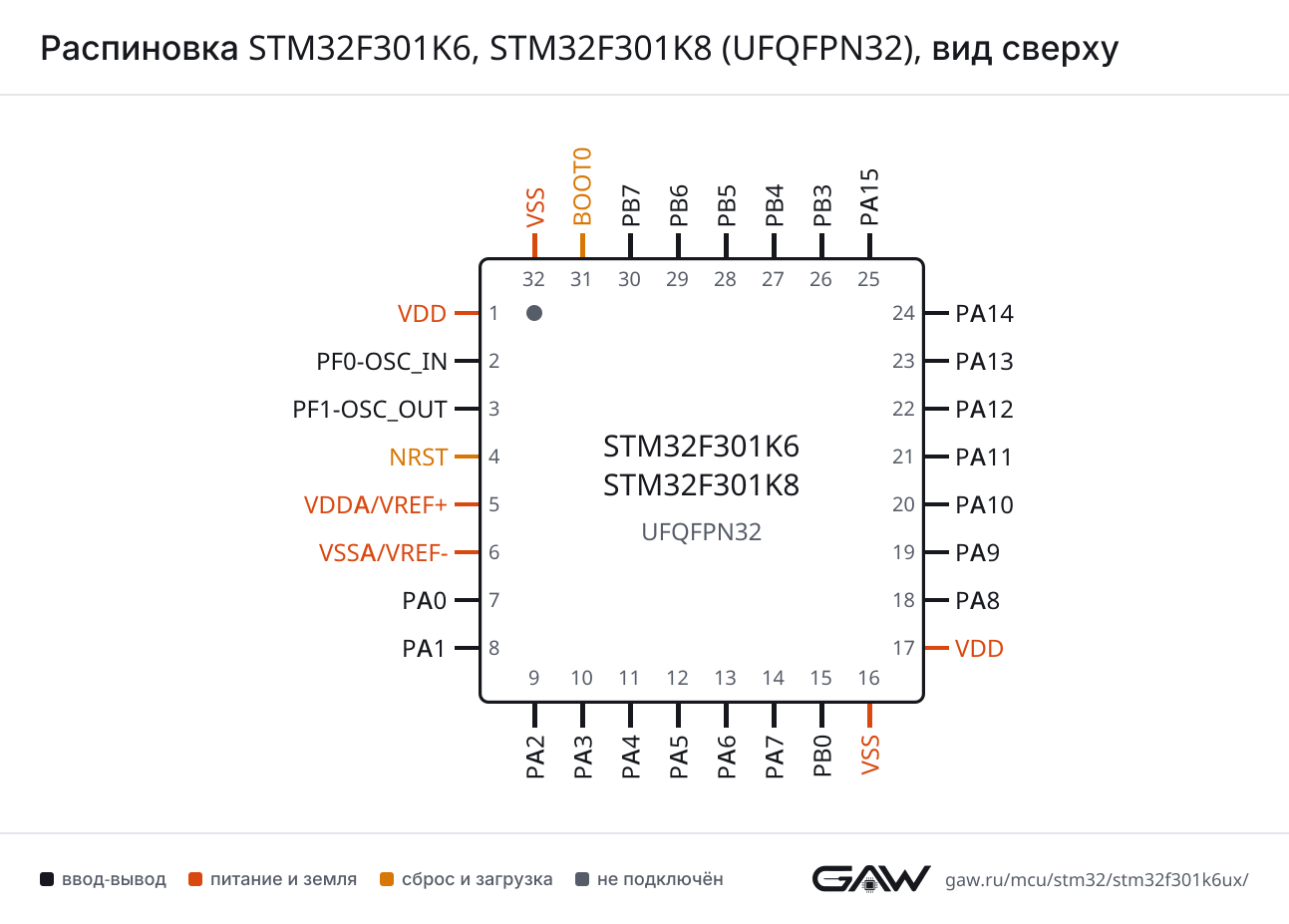

Распиновка STM32F301K6, STM32F301K8 в корпусе UFQFPN32, вид сверхуSTM32F301K6STM32F301K8UFQFPN32, вид сверхуVDD — вывод 11VDDPF0-OSC_IN — вывод 2: I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3N2PF0-OSC_INPF1-OSC_OUT — вывод 3: I2C2_SCL, I2S2_CK, RCC_OSC_OUT, SPI2_SCK3PF1-OSC_OUTNRST — вывод 44NRSTVDDA/VREF+ — вывод 55VDDA/VREF+VSSA/VREF- — вывод 66VSSA/VREF-PA0 — вывод 7: ADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS7PA0PA1 — вывод 8: ADC1_IN2, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS8PA1PA2 — вывод 9: ADC1_IN3, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX9PA2PA3 — вывод 10: ADC1_IN4, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX10PA3PA4 — вывод 11: ADC1_IN5, COMP2_INM, COMP4_INM, DAC_OUT1, I2S3_WS, SPI3_NSS, TSC_G2_IO1, USART2_CK11PA4PA5 — вывод 12: OPAMP2_VINM, OPAMP2_VINM_SEC, TIM2_CH1, TIM2_ETR, TSC_G2_IO212PA5PA6 — вывод 13: ADC1_IN10, OPAMP2_VOUT, TIM16_CH1, TIM1_BKIN, TSC_G2_IO313PA6PA7 — вывод 14: ADC1_IN15, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM17_CH1, TIM1_CH1N, TSC_G2_IO414PA7PB0 — вывод 15: ADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TSC_G3_IO215PB0VSS — вывод 1616VSSVDD — вывод 1717VDDPA8 — вывод 18: I2C2_SMBA, I2C3_SCL, I2S2_MCK, RCC_MCO, TIM1_CH1, USART1_CK18PA8PA9 — вывод 19: DAC_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX19PA9PA10 — вывод 20: I2C2_SDA, I2S2_ext_SD, SPI2_MISO, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RX20PA10PA11 — вывод 21: ADC1_EXTI11, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, USART1_CTS21PA11PA12 — вывод 22: COMP2_OUT, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, USART1_DE, USART1_RTS22PA12PA13 — вывод 23: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TSC_G4_IO323PA13PA14 — вывод 24: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TX24PA14PA15 — вывод 25: ADC1_EXTI15, I2C1_SCL, I2S3_WS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RX25PA15PB3 — вывод 26: I2S3_CK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TSC_G5_IO1, USART2_TX26PB3PB4 — вывод 27: I2S3_ext_SD, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TSC_G5_IO2, USART2_RX27PB4PB5 — вывод 28: I2C1_SMBA, I2C3_SDA, I2S3_SD, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, USART2_CK28PB5PB6 — вывод 29: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX29PB6PB7 — вывод 30: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX30PB7BOOT0 — вывод 3131BOOT0VSS — вывод 3232VSS
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F301K6, STM32F301K8 (UFQFPN32), вид сверхуРаспиновка UFQFPN32 картинкой
PNG, 1293 × 927 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF7)
CTSPA11 (21, AF7)
DEPA12 (22, AF7)
RTSPA12 (22, AF7)
RXPA10 (20, AF7), PB7 (30, AF7)
TXPA9 (19, AF7), PB6 (29, AF7)
USART2CKPA4 (11, AF7), PB5 (28, AF7)
CTSPA0 (7, AF7)
DEPA1 (8, AF7)
RTSPA1 (8, AF7)
RXPA3 (10, AF7), PA15 (25, AF7), PB4 (27, AF7)
TXPA2 (9, AF7), PA14 (24, AF7), PB3 (26, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI2MISOPA10 (20, AF5)
MOSIPA11 (21, AF5)
NSSPF0-OSC_IN (2, AF5)
SCKPF1-OSC_OUT (3, AF5)
SPI3MISOPB4 (27, AF6)
MOSIPB5 (28, AF6)
NSSPA4 (11, AF6), PA15 (25, AF6)
SCKPB3 (26, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (22, AF5)
I2S2CKPF1-OSC_OUT (3, AF5)
ext_SDPA10 (20, AF5)
MCKPA8 (18, AF5)
SDPA11 (21, AF5)
WSPF0-OSC_IN (2, AF5)
I2S3CKPB3 (26, AF6)
ext_SDPB4 (27, AF6)
MCKPA9 (19, AF5)
SDPB5 (28, AF6)
WSPA4 (11, AF6), PA15 (25, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (25, AF4), PB6 (29, AF4)
SDAPA14 (24, AF4), PB7 (30, AF4)
SMBAPB5 (28, AF4)
I2C2SCLPF1-OSC_OUT (3, AF4), PA9 (19, AF4)
SDAPF0-OSC_IN (2, AF4), PA10 (20, AF4)
SMBAPA8 (18, AF4)
I2C3SCLPA8 (18, AF3)
SDAPB5 (28, AF8)
SMBAPA9 (19, AF2)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (21)
EXTI15PA15 (25)
IN1PA0 (7)
IN2PA1 (8)
IN3PA2 (9)
IN4PA3 (10)
IN5PA4 (11)
IN10PA6 (13)
IN11PB0 (15)
IN15PA7 (14)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (19)
OUT1PA4 (11)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP2INMPA2 (9), PA4 (11)
INPPA7 (14)
OUTPA2 (9, AF8), PA12 (22, AF8)
COMP4INMPA4 (11)
INPPB0 (15)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP2VINMPA5 (12)
VINM_SECPA5 (12)
VINPPA7 (14), PB0 (15)
VINP_SECPA7 (14), PB0 (15)
VOUTPA6 (13)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (13, AF6), PA14 (24, AF6), PA15 (25, AF9)
BKIN2PA11 (21, AF12)
CH1PA8 (18, AF6)
CH1NPA7 (14, AF6), PA11 (21, AF6)
CH2PA9 (19, AF6)
CH2NPB0 (15, AF6), PA12 (22, AF6)
CH3PA10 (20, AF6)
CH3NPF0-OSC_IN (2, AF6)
CH4PA11 (21, AF11)
ETRPA12 (22, AF11)
TIM2CH1PA0 (7, AF1), PA5 (12, AF1), PA15 (25, AF1)
CH2PA1 (8, AF1), PB3 (26, AF1)
CH3PA2 (9, AF1), PA9 (19, AF10)
CH4PA3 (10, AF1), PA10 (20, AF10)
ETRPA0 (7, AF1), PA5 (12, AF1), PA15 (25, AF1)
TIM15BKINPA9 (19, AF9)
CH1PA2 (9, AF9)
CH1NPA1 (8, AF9)
CH2PA3 (10, AF9)
TIM16BKINPB5 (28, AF1)
CH1PA6 (13, AF1), PA12 (22, AF1), PB4 (27, AF1)
CH1NPA13 (23, AF1), PB6 (29, AF1)
TIM17BKINPA10 (20, AF1), PB4 (27, AF10)
CH1PA7 (14, AF1), PB5 (28, AF10)
CH1NPB7 (30, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCREFINPA1 (8, AF0)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (7, AF3)
G1_IO2PA1 (8, AF3)
G1_IO3PA2 (9, AF3)
G1_IO4PA3 (10, AF3)
G2_IO1PA4 (11, AF3)
G2_IO2PA5 (12, AF3)
G2_IO3PA6 (13, AF3)
G2_IO4PA7 (14, AF3)
G3_IO2PB0 (15, AF3)
G4_IO1PA9 (19, AF3)
G4_IO2PA10 (20, AF3)
G4_IO3PA13 (23, AF3)
G4_IO4PA14 (24, AF3)
G5_IO1PB3 (26, AF3)
G5_IO2PB4 (27, AF3)
G5_IO3PB6 (29, AF3)
G5_IO4PB7 (30, AF3)
SYNCPA15 (25, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (24, AF0)
JTDIPA15 (25, AF0)
JTDO-TRACESWOPB3 (26, AF0)
JTMS-SWDIOPA13 (23, AF0)
NJTRSTPB4 (27, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (18, AF0)
OSC_INPF0-OSC_IN (2)
OSC_OUTPF1-OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (7)
SYS_WKUP1PA0 (7)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PF0-OSC_INввод-выводI2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
3PF1-OSC_OUTввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
4NRSTсброс—
5VDDA/VREF+питание—
6VSSA/VREF-питание—
7PA0ввод-выводADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
8PA1ввод-выводADC1_IN2, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
9PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
10PA3ввод-выводADC1_IN4, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
11PA4ввод-выводADC1_IN5, COMP2_INM, COMP4_INM, DAC_OUT1, I2S3_WS (AF6), SPI3_NSS (AF6), TSC_G2_IO1 (AF3), USART2_CK (AF7)
12PA5ввод-выводOPAMP2_VINM, OPAMP2_VINM_SEC, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
13PA6ввод-выводADC1_IN10, OPAMP2_VOUT, TIM16_CH1 (AF1), TIM1_BKIN (AF6), TSC_G2_IO3 (AF3)
14PA7ввод-выводADC1_IN15, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM17_CH1 (AF1), TIM1_CH1N (AF6), TSC_G2_IO4 (AF3)
15PB0ввод-выводADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TSC_G3_IO2 (AF3)
16VSSпитание—
17VDDпитание—
18PA8ввод-выводI2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), USART1_CK (AF7)
19PA9ввод-выводDAC_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
20PA10ввод-выводI2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
21PA11ввод-выводADC1_EXTI11, I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), USART1_CTS (AF7)
22PA12ввод-выводCOMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), USART1_DE (AF7), USART1_RTS (AF7)
23PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TSC_G4_IO3 (AF3)
24PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
25PA15ввод-выводADC1_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
26PB3ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TSC_G5_IO1 (AF3), USART2_TX (AF7)
27PB4ввод-выводI2S3_ext_SD (AF6), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TSC_G5_IO2 (AF3), USART2_RX (AF7)
28PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), USART2_CK (AF7)
29PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TSC_G5_IO3 (AF3), USART1_TX (AF7)
30PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TSC_G5_IO4 (AF3), USART1_RX (AF7)
31BOOT0загрузка—
32VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 17питание цифровой части и линий ввода-вывода
VDDA/VREF+5питание аналоговой части, объединённое с опорным напряжением АЦП
VSS16, 32общий провод (земля)
VSSA/VREF-6общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST4сброс, активный уровень — низкий
BOOT031выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F301K(6-8)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F301K6STM32F301K6Ux32 КБ16 КБ
STM32F301K8STM32F301K8Ux64 КБ16 КБ

Линейка STM32F301, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F302K6, STM32F302K8STM32F30232 из 32выводы совпадают полностьютолько у него: CAN, USB
STM32F303K6, STM32F303K8STM32F3x332 из 32выводы совпадают полностьютолько у этого: DAC, I2C2, I2C3, I2S2, I2S3, SPI2, SPI3; только у него: ADC2, CAN, DAC1, DAC2, SPI1, TIM3, TIM7; ОЗУ 16 и 12 КБ
STM32F334K4, STM32F334K6, STM32F334K8STM32F33432 из 32выводы совпадают полностьютолько у этого: DAC, I2C2, I2C3, I2S2, I2S3, SPI2, SPI3; только у него: ADC2, CAN, DAC1, DAC2, HRTIM1, SPI1, TIM3, TIM7; ОЗУ 16 и 12 КБ
STM32F318K8STM32F3x831 из 3230: PB7 → NPOR

Частые вопросы

На каких выводах USART1 у STM32F301K6?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 29, AF7), USART1_RX — на PA10 (вывод 20, AF7) или PB7 (вывод 30, AF7).

Где у STM32F301K6 выводы SWD для программатора?

SWDIO — PA13 (вывод 23, AF0), SWCLK — PA14 (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F301K6?

I2C1_SCL — PA15 (вывод 25, AF4) или PB6 (вывод 29, AF4), I2C1_SDA — PA14 (вывод 24, AF4) или PB7 (вывод 30, AF4).

Сколько выводов ввода-вывода у STM32F301K6 в корпусе UFQFPN32?

24 из 32. Ещё 6 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F301K6 и STM32F301K8?

Объёмом памяти: STM32F301K6 — 32 КБ флеш-памяти и 16 КБ ОЗУ, STM32F301K8 — 64 КБ флеш-памяти и 16 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F301K6?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
