STM32F303VC в корпусе WLCSP100: распиновка

STM32F303VC — микроконтроллер STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 256 КБ флеш-памяти и 40 КБ ОЗУ. Корпус WLCSP100 — 100 шариков, из них 78 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
256 КБ
ОЗУ
40 КБ
Корпус
WLCSP100, 100 шариков
Линий ввода-вывода
78
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса WLCSP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

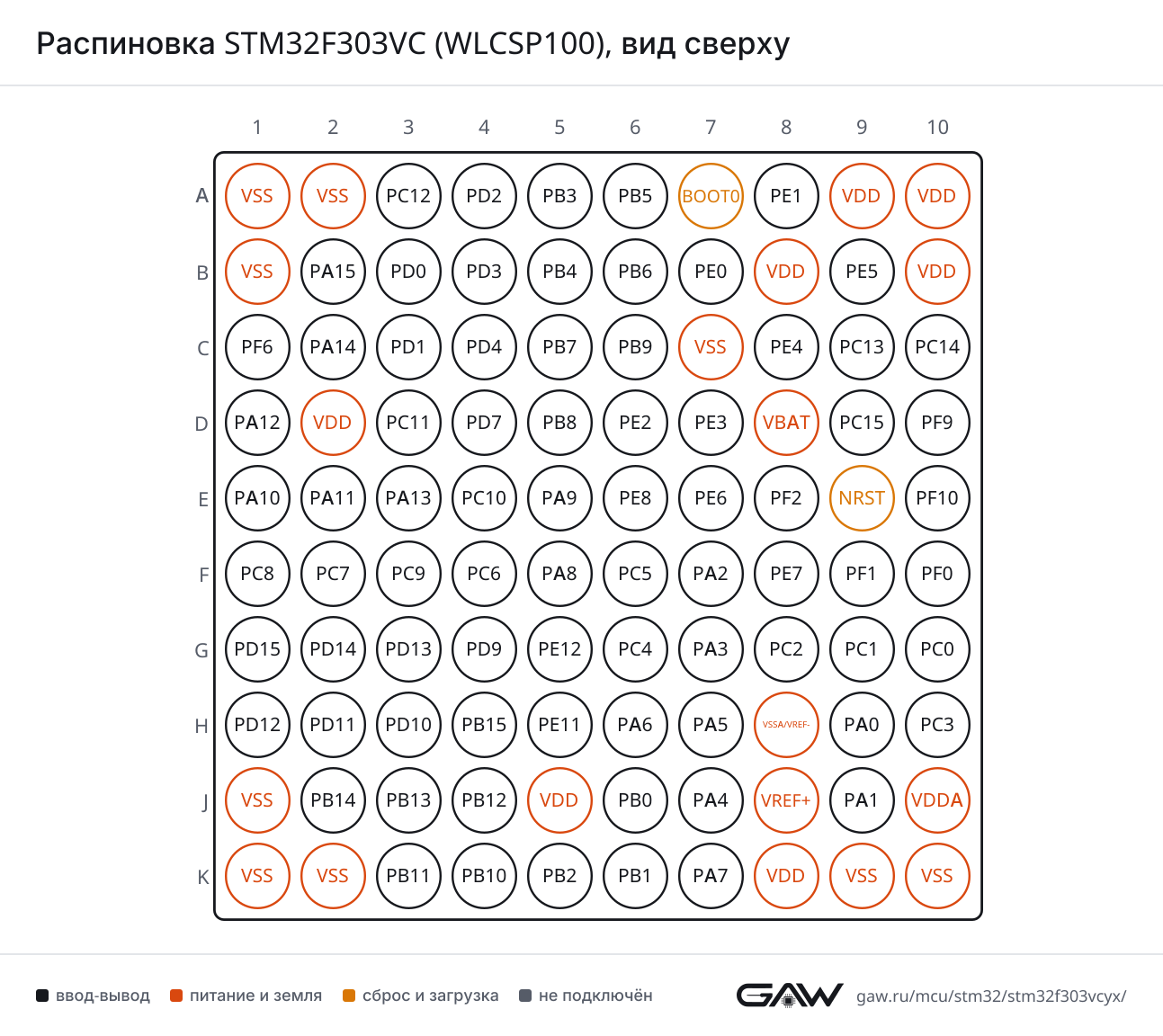

Расположение шариков STM32F303VC в корпусе WLCSP100, вид сверхуABCDEFGHJK12345678910VSS — шарик A1VSSVSS — шарик A2VSSPC12 — шарик A3: I2S3_SD, SPI3_MOSI, TIM8_CH3N, UART5_TX, USART3_CKPC12PD2 — шарик A4: ADC3_EXTI2, ADC4_EXTI2, TIM3_ETR, TIM8_BKIN, UART5_RXPD2PB3 — шарик A5: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, TSC_G5_IO1, USART2_TXPB3PB5 — шарик A6: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, USART2_CKPB5BOOT0 — шарик A7BOOT0PE1 — шарик A8: TIM17_CH1, USART1_RXPE1VDD — шарик A9VDDVDD — шарик A10VDDVSS — шарик B1VSSPA15 — шарик B2: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TIM8_CH1, USART2_RXPA15PD0 — шарик B3: CAN_RXPD0PD3 — шарик B4: TIM2_CH1, TIM2_ETR, USART2_CTSPD3PB4 — шарик B5: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, TSC_G5_IO2, USART2_RXPB4PB6 — шарик B6: I2C1_SCL, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, TSC_G5_IO3, USART1_TXPB6PE0 — шарик B7: TIM16_CH1, TIM4_ETR, USART1_TXPE0VDD — шарик B8VDDPE5 — шарик B9: SYS_TRACED2, TIM3_CH4, TSC_G7_IO4PE5VDD — шарик B10VDDPF6 — шарик C1: I2C2_SCL, TIM4_CH4, USART3_DE, USART3_RTSPF6PA14 — шарик C2: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, TSC_G4_IO4, USART2_TXPA14PD1 — шарик C3: CAN_TX, TIM8_BKIN2, TIM8_CH4PD1PD4 — шарик C4: TIM2_CH2, USART2_DE, USART2_RTSPD4PB7 — шарик C5: I2C1_SDA, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, TSC_G5_IO4, USART1_RXPB7PB9 — шарик C6: CAN_TX, COMP2_OUT, DAC_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, TIM4_CH4, TIM8_CH3PB9VSS — шарик C7VSSPE4 — шарик C8: SYS_TRACED1, TIM3_CH3, TSC_G7_IO3PE4PC13 — шарик C9: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1NPC13PC14-OSC32_IN — шарик C10: RCC_OSC32_INPC14PA12 — шарик D1: CAN_TX, COMP2_OUT, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DPPA12VDD — шарик D2VDDPC11 — шарик D3: ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD, SPI3_MISO, TIM8_CH2N, UART4_RX, USART3_RXPC11PD7 — шарик D4: TIM2_CH3, USART2_CKPD7PB8 — шарик D5: CAN_RX, COMP1_OUT, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, TSC_SYNCPB8PE2 — шарик D6: ADC3_EXTI2, ADC4_EXTI2, SYS_TRACECK, TIM3_CH1, TSC_G7_IO1PE2PE3 — шарик D7: SYS_TRACED0, TIM3_CH2, TSC_G7_IO2PE3VBAT — шарик D8VBATPC15-OSC32_OUT — шарик D9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PF9 — шарик D10: DAC_EXTI9, SPI2_SCK, TIM15_CH1PF9PA10 — шарик E1: COMP6_OUT, I2C2_SDA, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, TSC_G4_IO2, USART1_RXPA10PA11 — шарик E2: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, COMP1_OUT, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USB_DMPA11PA13 — шарик E3: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TSC_G4_IO3, USART3_CTSPA13PC10 — шарик E4: I2S3_CK, SPI3_SCK, TIM8_CH1N, UART4_TX, USART3_TXPC10PA9 — шарик E5: COMP5_OUT, DAC_EXTI9, I2C2_SCL, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TXPA9PE8 — шарик E6: ADC3_IN6, ADC4_IN6, COMP4_INM, TIM1_CH1NPE8PE6 — шарик E7: RTC_TAMP3, SYS_TRACED3, SYS_WKUP3PE6PF2 — шарик E8: ADC1_IN10, ADC2_IN10, ADC3_EXTI2, ADC4_EXTI2PF2NRST — шарик E9NRSTPF10 — шарик E10: SPI2_SCK, TIM15_CH2PF10PC8 — шарик F1: COMP3_OUT, TIM3_CH3, TIM8_CH3PC8PC7 — шарик F2: COMP5_OUT, I2S3_MCK, TIM3_CH2, TIM8_CH2PC7PC9 — шарик F3: DAC_EXTI9, I2S_CKIN, TIM3_CH4, TIM8_BKIN2, TIM8_CH4PC9PC6 — шарик F4: COMP6_OUT, I2S2_MCK, TIM3_CH1, TIM8_CH1PC6PA8 — шарик F5: COMP3_OUT, I2C2_SMBA, I2S2_MCK, RCC_MCO, TIM1_CH1, TIM4_ETR, USART1_CKPA8PC5 — шарик F6: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TSC_G3_IO1, USART1_RXPC5PA2 — шарик F7: ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT, OPAMP1_VOUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2PE7 — шарик F8: ADC3_IN13, COMP4_INP, TIM1_ETRPE7PF1-OSC_OUT — шарик F9: I2C2_SCL, RCC_OSC_OUTPF1PF0-OSC_IN — шарик F10: I2C2_SDA, RCC_OSC_IN, TIM1_CH3NPF0PD15 — шарик G1: ADC1_EXTI15, ADC2_EXTI15, COMP3_INM, SPI2_NSS, TIM4_CH4, TSC_G8_IO4PD15PD14 — шарик G2: ADC3_IN11, ADC4_IN11, COMP3_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3, TSC_G8_IO3PD14PD13 — шарик G3: ADC3_IN10, ADC4_IN10, COMP5_INM, TIM4_CH2, TSC_G8_IO2PD13PD9 — шарик G4: ADC4_IN13, DAC_EXTI9, USART3_RXPD9PE12 — шарик G5: ADC3_IN16, TIM1_CH3NPE12PC4 — шарик G6: ADC2_IN5, USART1_TXPC4PA3 — шарик G7: ADC1_IN4, COMP2_INP, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3PC2 — шарик G8: ADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUTPC2PC1 — шарик G9: ADC1_IN7, ADC2_IN7, COMP7_INPPC1PC0 — шарик G10: ADC1_IN6, ADC2_IN6, COMP7_INMPC0PD12 — шарик H1: ADC3_IN9, ADC4_IN9, COMP5_INP, TIM4_CH1, TSC_G8_IO1, USART3_DE, USART3_RTSPD12PD11 — шарик H2: ADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, USART3_CTSPD11PD10 — шарик H3: ADC3_IN7, ADC4_IN7, COMP6_INM, USART3_CKPD10PB15 — шарик H4: ADC1_EXTI15, ADC2_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PE11 — шарик H5: ADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, TIM1_CH2PE11PA6 — шарик H6: ADC2_IN3, COMP1_OUT, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, TSC_G2_IO3PA6PA5 — шарик H7: ADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5VSSA/VREF- — шарик H8VSSA/VREF-PA0 — шарик H9: ADC1_IN1, COMP1_INM, COMP1_OUT, COMP7_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM8_BKIN, TIM8_ETR, TSC_G1_IO1, USART2_CTSPA0PC3 — шарик H10: ADC1_IN9, ADC2_IN9, TIM1_BKIN2PC3VSS — шарик J1VSSPB14 — шарик J2: ADC4_IN4, COMP3_INP, I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTSPB14PB13 — шарик J3: ADC3_IN5, COMP5_INP, I2S2_CK, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTSPB13PB12 — шарик J4: ADC4_IN3, COMP3_INM, I2C2_SMBA, I2S2_WS, OPAMP4_VOUT, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CKPB12VDD — шарик J5VDDPB0 — шарик J6: ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, TSC_G3_IO2PB0PA4 — шарик J7: ADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT1, I2S3_WS, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS, SPI3_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CKPA4VREF+ — шарик J8VREF+PA1 — шарик J9: ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTSPA1VDDA — шарик J10VDDAVSS — шарик K1VSSVSS — шарик K2VSSPB11 — шарик K3: ADC1_EXTI11, ADC2_EXTI11, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4, TSC_G6_IO1, USART3_RXPB11PB10 — шарик K4: COMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB2 — шарик K5: ADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, COMP4_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, TSC_G3_IO4PB2PB1 — шарик K6: ADC3_IN1, COMP4_OUT, OPAMP3_VOUT, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, TSC_G3_IO3PB1PA7 — шарик K7: ADC2_IN4, COMP2_INP, COMP2_OUT, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, TSC_G2_IO4PA7VDD — шарик K8VDDVSS — шарик K9VSSVSS — шарик K10VSSWLCSP100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F303VC (WLCSP100), вид сверхуРаспиновка WLCSP100 картинкой
PNG, 1293 × 1152 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (F5, AF7)
CTSPA11 (E2, AF7)
DEPA12 (D1, AF7)
RTSPA12 (D1, AF7)
RXPE1 (A8, AF7), PB7 (C5, AF7), PA10 (E1, AF7), PC5 (F6, AF7)
TXPB6 (B6, AF7), PE0 (B7, AF7), PA9 (E5, AF7), PC4 (G6, AF7)
USART2CKPB5 (A6, AF7), PD7 (D4, AF7), PA4 (J7, AF7)
CTSPD3 (B4, AF7), PA0 (H9, AF7)
DEPD4 (C4, AF7), PA1 (J9, AF7)
RTSPD4 (C4, AF7), PA1 (J9, AF7)
RXPA15 (B2, AF7), PB4 (B5, AF7), PA3 (G7, AF7)
TXPB3 (A5, AF7), PA14 (C2, AF7), PA2 (F7, AF7)
USART3CKPC12 (A3, AF7), PD10 (H3, AF7), PB12 (J4, AF7)
CTSPA13 (E3, AF7), PD11 (H2, AF7), PB13 (J3, AF7)
DEPF6 (C1, AF7), PD12 (H1, AF7), PB14 (J2, AF7)
RTSPF6 (C1, AF7), PD12 (H1, AF7), PB14 (J2, AF7)
RXPC11 (D3, AF7), PD9 (G4, AF7), PB11 (K3, AF7)
TXPC10 (E4, AF7), PB10 (K4, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (D3, AF5)
TXPC10 (E4, AF5)
UART5RXPD2 (A4, AF5)
TXPC12 (A3, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B5, AF5), PA6 (H6, AF5)
MOSIPB5 (A6, AF5), PA7 (K7, AF5)
NSSPA15 (B2, AF5), PA4 (J7, AF5)
SCKPB3 (A5, AF5), PA5 (H7, AF5)
SPI2MISOPB14 (J2, AF5)
MOSIPB15 (H4, AF5)
NSSPD15 (G1, AF6), PB12 (J4, AF5)
SCKPF9 (D10, AF5), PF10 (E10, AF5), PB13 (J3, AF5)
SPI3MISOPB4 (B5, AF6), PC11 (D3, AF6)
MOSIPC12 (A3, AF6), PB5 (A6, AF6)
NSSPA15 (B2, AF6), PA4 (J7, AF6)
SCKPB3 (A5, AF6), PC10 (E4, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (F3, AF5)
I2S2CKPB13 (J3, AF5)
ext_SDPB14 (J2, AF5)
MCKPC6 (F4, AF6), PA8 (F5, AF5)
SDPB15 (H4, AF5)
WSPB12 (J4, AF5)
I2S3CKPB3 (A5, AF6), PC10 (E4, AF6)
ext_SDPB4 (B5, AF6), PC11 (D3, AF6)
MCKPA9 (E5, AF5), PC7 (F2, AF6)
SDPC12 (A3, AF6), PB5 (A6, AF6)
WSPA15 (B2, AF6), PA4 (J7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (B2, AF4), PB6 (B6, AF4), PB8 (D5, AF4)
SDAPA14 (C2, AF4), PB7 (C5, AF4), PB9 (C6, AF4)
SMBAPB5 (A6, AF4)
I2C2SCLPF6 (C1, AF4), PA9 (E5, AF4), PF1-OSC_OUT (F9, AF4)
SDAPA10 (E1, AF4), PF0-OSC_IN (F10, AF4)
SMBAPA8 (F5, AF4), PB12 (J4, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPD0 (B3, AF7), PB8 (D5, AF9), PA11 (E2, AF9)
TXPD1 (C3, AF7), PB9 (C6, AF9), PA12 (D1, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (E2, AF14)
DPPA12 (D1, AF14)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (D3), PA11 (E2), PD11 (H2), PE11 (H5), PB11 (K3)
EXTI15PA15 (B2), PC15-OSC32_OUT (D9), PD15 (G1), PB15 (H4)
IN1PA0 (H9)
IN2PA1 (J9)
IN3PA2 (F7)
IN4PA3 (G7)
IN6PC0 (G10)
IN7PC1 (G9)
IN8PC2 (G8)
IN9PC3 (H10)
IN10PF2 (E8)
ADC2EXTI11PC11 (D3), PA11 (E2), PD11 (H2), PE11 (H5), PB11 (K3)
EXTI15PA15 (B2), PC15-OSC32_OUT (D9), PD15 (G1), PB15 (H4)
IN1PA4 (J7)
IN2PA5 (H7)
IN3PA6 (H6)
IN4PA7 (K7)
IN5PC4 (G6)
IN6PC0 (G10)
IN7PC1 (G9)
IN8PC2 (G8)
IN9PC3 (H10)
IN10PF2 (E8)
IN11PC5 (F6)
IN12PB2 (K5)
ADC3EXTI2PD2 (A4), PE2 (D6), PF2 (E8), PA2 (F7), PC2 (G8), PB2 (K5)
IN1PB1 (K6)
IN5PB13 (J3)
IN6PE8 (E6)
IN7PD10 (H3)
IN8PD11 (H2)
IN9PD12 (H1)
IN10PD13 (G3)
IN11PD14 (G2)
IN12PB0 (J6)
IN13PE7 (F8)
IN15PE11 (H5)
IN16PE12 (G5)
ADC4EXTI2PD2 (A4), PE2 (D6), PF2 (E8), PA2 (F7), PC2 (G8), PB2 (K5)
IN3PB12 (J4)
IN4PB14 (J2)
IN5PB15 (H4)
IN6PE8 (E6)
IN7PD10 (H3)
IN8PD11 (H2)
IN9PD12 (H1)
IN10PD13 (G3)
IN11PD14 (G2)
IN13PD9 (G4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (C6), PF9 (D10), PA9 (E5), PC9 (F3), PD9 (G4)
OUT1PA4 (J7)
OUT2PA5 (H7)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (H7), PA0 (H9), PA4 (J7)
INPPA1 (J9)
OUTPB8 (D5, AF8), PA11 (E2, AF8), PA6 (H6, AF8), PA0 (H9, AF8)
COMP2INMPA2 (F7), PA5 (H7), PA4 (J7)
INPPA3 (G7), PA7 (K7)
OUTPB9 (C6, AF8), PA12 (D1, AF8), PA2 (F7, AF8), PA7 (K7, AF8)
COMP3INMPD15 (G1), PA5 (H7), PB12 (J4), PA4 (J7)
INPPD14 (G2), PB14 (J2)
OUTPC8 (F1, AF7), PA8 (F5, AF8)
COMP4INMPE8 (E6), PA5 (H7), PA4 (J7), PB2 (K5)
INPPE7 (F8), PB0 (J6)
OUTPB1 (K6, AF8)
COMP5INMPD13 (G3), PA5 (H7), PA4 (J7), PB10 (K4)
INPPD12 (H1), PB13 (J3)
OUTPA9 (E5, AF8), PC7 (F2, AF7)
COMP6INMPD10 (H3), PB15 (H4), PA5 (H7), PA4 (J7)
INPPD11 (H2), PB11 (K3)
OUTPA10 (E1, AF8), PC6 (F4, AF7)
COMP7INMPC0 (G10), PA5 (H7), PA4 (J7)
INPPC1 (G9), PA0 (H9)
OUTPC2 (G8, AF3)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPC5 (F6), PA3 (G7)
VINM_SECPC5 (F6), PA3 (G7)
VINPPA3 (G7), PA5 (H7), PA1 (J9), PA7 (K7)
VINP_SECPA3 (G7), PA5 (H7), PA1 (J9), PA7 (K7)
VOUTPA2 (F7)
OPAMP2VINMPC5 (F6), PA5 (H7)
VINM_SECPC5 (F6), PA5 (H7)
VINPPD14 (G2), PB14 (J2), PB0 (J6), PA7 (K7)
VINP_SECPD14 (G2), PB14 (J2), PB0 (J6), PA7 (K7)
VOUTPA6 (H6)
OPAMP3VINMPB10 (K4), PB2 (K5)
VINM_SECPB10 (K4), PB2 (K5)
VINPPA5 (H7), PB13 (J3), PB0 (J6), PA1 (J9)
VINP_SECPA5 (H7), PB13 (J3), PB0 (J6), PA1 (J9)
VOUTPB1 (K6)
OPAMP4VINMPB10 (K4)
VINM_SECPB10 (K4)
VINPPD11 (H2), PB13 (J3), PA4 (J7), PB11 (K3)
VINP_SECPD11 (H2), PB13 (J3), PA4 (J7), PB11 (K3)
VOUTPB12 (J4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA15 (B2, AF9), PA14 (C2, AF6), PB8 (D5, AF12), PA6 (H6, AF6), PB12 (J4, AF6)
BKIN2PA11 (E2, AF12), PC3 (H10, AF6)
CH1PA8 (F5, AF6)
CH1NPC13 (C9, AF4), PA11 (E2, AF6), PE8 (E6, AF2), PB13 (J3, AF6), PA7 (K7, AF6)
CH2PA9 (E5, AF6), PE11 (H5, AF2)
CH2NPA12 (D1, AF6), PB14 (J2, AF6), PB0 (J6, AF6)
CH3PA10 (E1, AF6)
CH3NPF0-OSC_IN (F10, AF6), PE12 (G5, AF2), PB15 (H4, AF4), PB1 (K6, AF6)
CH4PA11 (E2, AF11)
ETRPA12 (D1, AF11), PE7 (F8, AF2)
TIM2CH1PA15 (B2, AF1), PD3 (B4, AF2), PA5 (H7, AF1), PA0 (H9, AF1)
CH2PB3 (A5, AF1), PD4 (C4, AF2), PA1 (J9, AF1)
CH3PD7 (D4, AF2), PA9 (E5, AF10), PA2 (F7, AF1), PB10 (K4, AF1)
CH4PA10 (E1, AF10), PA3 (G7, AF1), PB11 (K3, AF1)
ETRPA15 (B2, AF1), PD3 (B4, AF2), PA5 (H7, AF1), PA0 (H9, AF1)
TIM3CH1PB4 (B5, AF2), PE2 (D6, AF2), PC6 (F4, AF2), PA6 (H6, AF2)
CH2PB5 (A6, AF2), PE3 (D7, AF2), PC7 (F2, AF2), PA4 (J7, AF2), PA7 (K7, AF2)
CH3PE4 (C8, AF2), PC8 (F1, AF2), PB0 (J6, AF2)
CH4PE5 (B9, AF2), PB7 (C5, AF10), PC9 (F3, AF2), PB1 (K6, AF2)
ETRPD2 (A4, AF2), PB3 (A5, AF10)
TIM4CH1PB6 (B6, AF2), PA11 (E2, AF10), PD12 (H1, AF2)
CH2PB7 (C5, AF2), PA12 (D1, AF10), PD13 (G3, AF2)
CH3PB8 (D5, AF2), PA13 (E3, AF10), PD14 (G2, AF2)
CH4PF6 (C1, AF2), PB9 (C6, AF2), PD15 (G1, AF2)
ETRPB3 (A5, AF2), PE0 (B7, AF2), PA8 (F5, AF10)
TIM8BKINPD2 (A4, AF4), PB7 (C5, AF5), PA10 (E1, AF11), PA6 (H6, AF4), PA0 (H9, AF9)
BKIN2PB6 (B6, AF10), PD1 (C3, AF6), PC9 (F3, AF6)
CH1PA15 (B2, AF2), PB6 (B6, AF5), PC6 (F4, AF4)
CH1NPB3 (A5, AF4), PC10 (E4, AF4), PA7 (K7, AF4)
CH2PA14 (C2, AF5), PB8 (D5, AF10), PC7 (F2, AF4)
CH2NPB4 (B5, AF4), PC11 (D3, AF4), PB0 (J6, AF4)
CH3PB9 (C6, AF10), PC8 (F1, AF4)
CH3NPC12 (A3, AF4), PB5 (A6, AF3), PB1 (K6, AF4)
CH4PD1 (C3, AF4), PC9 (F3, AF4)
ETRPB6 (B6, AF6), PA0 (H9, AF10)
TIM15BKINPA9 (E5, AF9)
CH1PF9 (D10, AF3), PA2 (F7, AF9), PB14 (J2, AF1)
CH1NPB15 (H4, AF2), PA1 (J9, AF9)
CH2PF10 (E10, AF3), PA3 (G7, AF9), PB15 (H4, AF1)
TIM16BKINPB5 (A6, AF1)
CH1PB4 (B5, AF1), PE0 (B7, AF4), PA12 (D1, AF1), PB8 (D5, AF1), PA6 (H6, AF1)
CH1NPB6 (B6, AF1), PA13 (E3, AF1)
TIM17BKINPB4 (B5, AF10), PA10 (E1, AF1)
CH1PB5 (A6, AF10), PE1 (A8, AF4), PB9 (C6, AF1), PA7 (K7, AF1)
CH1NPB7 (C5, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C9)
OUT_CALIBPC13 (C9)
REFINPB15 (H4, AF0), PA1 (J9, AF0)
TSPC13 (C9)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (H9, AF3)
G1_IO2PA1 (J9, AF3)
G1_IO3PA2 (F7, AF3)
G1_IO4PA3 (G7, AF3)
G2_IO1PA4 (J7, AF3)
G2_IO2PA5 (H7, AF3)
G2_IO3PA6 (H6, AF3)
G2_IO4PA7 (K7, AF3)
G3_IO1PC5 (F6, AF3)
G3_IO2PB0 (J6, AF3)
G3_IO3PB1 (K6, AF3)
G3_IO4PB2 (K5, AF3)
G4_IO1PA9 (E5, AF3)
G4_IO2PA10 (E1, AF3)
G4_IO3PA13 (E3, AF3)
G4_IO4PA14 (C2, AF3)
G5_IO1PB3 (A5, AF3)
G5_IO2PB4 (B5, AF3)
G5_IO3PB6 (B6, AF3)
G5_IO4PB7 (C5, AF3)
G6_IO1PB11 (K3, AF3)
G6_IO2PB12 (J4, AF3)
G6_IO3PB13 (J3, AF3)
G6_IO4PB14 (J2, AF3)
G7_IO1PE2 (D6, AF3)
G7_IO2PE3 (D7, AF3)
G7_IO3PE4 (C8, AF3)
G7_IO4PE5 (B9, AF3)
G8_IO1PD12 (H1, AF3)
G8_IO2PD13 (G3, AF3)
G8_IO3PD14 (G2, AF3)
G8_IO4PD15 (G1, AF3)
SYNCPB8 (D5, AF3), PB10 (K4, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (C2, AF0)
JTDIPA15 (B2, AF0)
JTDO-TRACESWOPB3 (A5, AF0)
JTMS-SWDIOPA13 (E3, AF0)
NJTRSTPB4 (B5, AF0)
TRACECKPE2 (D6, AF0)
TRACED0PE3 (D7, AF0)
TRACED1PE4 (C8, AF0)
TRACED2PE5 (B9, AF0)
TRACED3PE6 (E7, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (F5, AF0)
OSC_INPF0-OSC_IN (F10)
OSC_OUTPF1-OSC_OUT (F9)
OSC32_INPC14-OSC32_IN (C10)
OSC32_OUTPC15-OSC32_OUT (D9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C9)
RTC_TAMP2PA0 (H9)
RTC_TAMP3PE6 (E7)
SYS_WKUP1PA0 (H9)
SYS_WKUP2PC13 (C9)
SYS_WKUP3PE6 (E7)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса WLCSP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSпитание—
A2VSSпитание—
A3PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIM8_CH3N (AF4), UART5_TX (AF5), USART3_CK (AF7)
A4PD2ввод-выводADC3_EXTI2, ADC4_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5)
A5PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), TSC_G5_IO1 (AF3), USART2_TX (AF7)
A6PB5ввод-выводI2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7)
A7BOOT0загрузка—
A8PE1ввод-выводTIM17_CH1 (AF4), USART1_RX (AF7)
A9VDDпитание—
A10VDDпитание—
B1VSSпитание—
B2PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1 (AF2), USART2_RX (AF7)
B3PD0ввод-выводCAN_RX (AF7)
B4PD3ввод-выводTIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF7)
B5PB4ввод-выводI2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), TSC_G5_IO2 (AF3), USART2_RX (AF7)
B6PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), TSC_G5_IO3 (AF3), USART1_TX (AF7)
B7PE0ввод-выводTIM16_CH1 (AF4), TIM4_ETR (AF2), USART1_TX (AF7)
B8VDDпитание—
B9PE5ввод-выводSYS_TRACED2 (AF0), TIM3_CH4 (AF2), TSC_G7_IO4 (AF3)
B10VDDпитание—
C1PF6ввод-выводI2C2_SCL (AF4), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
C2PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), TSC_G4_IO4 (AF3), USART2_TX (AF7)
C3PD1ввод-выводCAN_TX (AF7), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
C4PD4ввод-выводTIM2_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
C5PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), TSC_G5_IO4 (AF3), USART1_RX (AF7)
C6PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), TIM8_CH3 (AF10)
C7VSSпитание—
C8PE4ввод-выводSYS_TRACED1 (AF0), TIM3_CH3 (AF2), TSC_G7_IO3 (AF3)
C9PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
C10PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF14)
D2VDDпитание—
D3PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7)
D4PD7ввод-выводTIM2_CH3 (AF2), USART2_CK (AF7)
D5PB8ввод-выводCAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), TSC_SYNC (AF3)
D6PE2ввод-выводADC3_EXTI2, ADC4_EXTI2, SYS_TRACECK (AF0), TIM3_CH1 (AF2), TSC_G7_IO1 (AF3)
D7PE3ввод-выводSYS_TRACED0 (AF0), TIM3_CH2 (AF2), TSC_G7_IO2 (AF3)
D8VBATпитание—
D9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
D10PF9ввод-выводDAC_EXTI9, SPI2_SCK (AF5), TIM15_CH1 (AF3)
E1PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), TSC_G4_IO2 (AF3), USART1_RX (AF7)
E2PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USB_DM (AF14)
E3PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
E4PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7)
E5PA9ввод-выводCOMP5_OUT (AF8), DAC_EXTI9, I2C2_SCL (AF4), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
E6PE8ввод-выводADC3_IN6, ADC4_IN6, COMP4_INM, TIM1_CH1N (AF2)
E7PE6ввод-выводRTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3
E8PF2ввод-выводADC1_IN10, ADC2_IN10, ADC3_EXTI2, ADC4_EXTI2
E9NRSTсброс—
E10PF10ввод-выводSPI2_SCK (AF5), TIM15_CH2 (AF3)
F1PC8ввод-выводCOMP3_OUT (AF7), TIM3_CH3 (AF2), TIM8_CH3 (AF4)
F2PC7ввод-выводCOMP5_OUT (AF7), I2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4)
F3PC9ввод-выводDAC_EXTI9, I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
F4PC6ввод-выводCOMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
F5PA8ввод-выводCOMP3_OUT (AF8), I2C2_SMBA (AF4), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
F6PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TSC_G3_IO1 (AF3), USART1_RX (AF7)
F7PA2ввод-выводADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
F8PE7ввод-выводADC3_IN13, COMP4_INP, TIM1_ETR (AF2)
F9PF1-OSC_OUTввод-выводI2C2_SCL (AF4), RCC_OSC_OUT
F10PF0-OSC_INввод-выводI2C2_SDA (AF4), RCC_OSC_IN, TIM1_CH3N (AF6)
G1PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, COMP3_INM, SPI2_NSS (AF6), TIM4_CH4 (AF2), TSC_G8_IO4 (AF3)
G2PD14ввод-выводADC3_IN11, ADC4_IN11, COMP3_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM4_CH3 (AF2), TSC_G8_IO3 (AF3)
G3PD13ввод-выводADC3_IN10, ADC4_IN10, COMP5_INM, TIM4_CH2 (AF2), TSC_G8_IO2 (AF3)
G4PD9ввод-выводADC4_IN13, DAC_EXTI9, USART3_RX (AF7)
G5PE12ввод-выводADC3_IN16, TIM1_CH3N (AF2)
G6PC4ввод-выводADC2_IN5, USART1_TX (AF7)
G7PA3ввод-выводADC1_IN4, COMP2_INP, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
G8PC2ввод-выводADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT (AF3)
G9PC1ввод-выводADC1_IN7, ADC2_IN7, COMP7_INP
G10PC0ввод-выводADC1_IN6, ADC2_IN6, COMP7_INM
H1PD12ввод-выводADC3_IN9, ADC4_IN9, COMP5_INP, TIM4_CH1 (AF2), TSC_G8_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
H2PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, USART3_CTS (AF7)
H3PD10ввод-выводADC3_IN7, ADC4_IN7, COMP6_INM, USART3_CK (AF7)
H4PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
H5PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, TIM1_CH2 (AF2)
H6PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4), TSC_G2_IO3 (AF3)
H7PA5ввод-выводADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
H8VSSA/VREF-питание—
H9PA0ввод-выводADC1_IN1, COMP1_INM, COMP1_OUT (AF8), COMP7_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_BKIN (AF9), TIM8_ETR (AF10), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
H10PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6)
J1VSSпитание—
J2PB14ввод-выводADC4_IN4, COMP3_INP, I2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
J3PB13ввод-выводADC3_IN5, COMP5_INP, I2S2_CK (AF5), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
J4PB12ввод-выводADC4_IN3, COMP3_INM, I2C2_SMBA (AF4), I2S2_WS (AF5), OPAMP4_VOUT, SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
J5VDDпитание—
J6PB0ввод-выводADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), TSC_G3_IO2 (AF3)
J7PA4ввод-выводADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT1, I2S3_WS (AF6), OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
J8VREF+питание—
J9PA1ввод-выводADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
J10VDDAпитание—
K1VSSпитание—
K2VSSпитание—
K3PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
K4PB10ввод-выводCOMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
K5PB2ввод-выводADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, COMP4_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, TSC_G3_IO4 (AF3)
K6PB1ввод-выводADC3_IN1, COMP4_OUT (AF8), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4), TSC_G3_IO3 (AF3)
K7PA7ввод-выводADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), TSC_G2_IO4 (AF3)
K8VDDпитание—
K9VSSпитание—
K10VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATD8резервное питание: часы реального времени и резервные регистры
VDDA9, A10, B8, B10, D2, J5, K8питание цифровой части и линий ввода-вывода
VDDAJ10питание аналоговой части: АЦП, ЦАП, генераторы
VREF+J8верхнее опорное напряжение АЦП и ЦАП
VSSA1, A2, B1, C7, J1, K1, K2, K9, K10общий провод (земля)
VSSA/VREF-H8общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTE9сброс, активный уровень — низкий
BOOT0A7выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F303VCYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F303VCSTM32F303VCYx256 КБ40 КБ

Линейка STM32F303, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F303VESTM32F30399 из 100H8: VSSA/VREF- → VSSA
STM32F302VCSTM32F302100 из 100выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F303VC?

В корпусе WLCSP100 сигнал USART1_TX выведен на PB6 (шарик B6, AF7) или PE0 (шарик B7, AF7) или PA9 (шарик E5, AF7) или PC4 (шарик G6, AF7), USART1_RX — на PE1 (шарик A8, AF7) или PB7 (шарик C5, AF7) или PA10 (шарик E1, AF7) или PC5 (шарик F6, AF7).

Где у STM32F303VC выводы SWD для программатора?

SWDIO — PA13 (шарик E3, AF0), SWCLK — PA14 (шарик C2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F303VC?

I2C1_SCL — PA15 (шарик B2, AF4) или PB6 (шарик B6, AF4) или PB8 (шарик D5, AF4), I2C1_SDA — PA14 (шарик C2, AF4) или PB7 (шарик C5, AF4) или PB9 (шарик C6, AF4).

Сколько выводов ввода-вывода у STM32F303VC в корпусе WLCSP100?

78 из 100. Ещё 20 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F303VC?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
