STM32F318C8 в корпусе WLCSP49: распиновка

STM32F318C8 — микроконтроллер STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 64 КБ флеш-памяти и 16 КБ ОЗУ. Корпус WLCSP49 — 49 шариков, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
64 КБ
ОЗУ
16 КБ
Корпус
WLCSP49, 49 шариков
Линий ввода-вывода
36
Напряжение питания
1,65…1,95 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F318C8 в корпусе WLCSP49, вид сверхуABCDEFG1234567PA14 — шарик A1: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TXPA14PA15 — шарик A2: ADC1_EXTI15, I2C1_SCL, I2S3_WS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RXPA15PB3 — шарик A3: I2S3_CK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TSC_G5_IO1, USART2_TXPB3PB4 — шарик A4: I2S3_ext_SD, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TSC_G5_IO2, USART2_RXPB4BOOT0 — шарик A5BOOT0VDDA/VREF+ — шарик A6VDDA/VREF+NC — шарик A7NCVSS — шарик B1VSSVDD — шарик B2VDDPA13 — шарик B3: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TSC_G4_IO3, USART3_CTSPA13PB5 — шарик B4: I2C1_SMBA, I2C3_SDA, I2S3_SD, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, USART2_CKPB5PB8 — шарик B5: I2C1_SCL, TIM16_CH1, TIM1_BKIN, TSC_SYNC, USART3_RXPB8VBAT — шарик B6VBATVDD — шарик B7VDDPA11 — шарик C1: ADC1_EXTI11, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, USART1_CTSPA11PA10 — шарик C2: COMP6_OUT, I2C2_SDA, I2S2_ext_SD, SPI2_MISO, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RXPA10PA12 — шарик C3: COMP2_OUT, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, USART1_DE, USART1_RTSPA12PB6 — шарик C4: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TXPB6PB9 — шарик C5: COMP2_OUT, DAC_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, USART3_TXPB9PC15 - OSC32_OUT — шарик C6: ADC1_EXTI15, RCC_OSC32_OUTPC15PC14 - OSC32_IN — шарик C7: RCC_OSC32_INPC14PA8 — шарик D1: I2C2_SMBA, I2C3_SCL, I2S2_MCK, RCC_MCO, TIM1_CH1, USART1_CKPA8PA9 — шарик D2: DAC_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TXPA9VSS — шарик D3VSSPB7 — шарик D4: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RXPB7PC13 — шарик D5: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1NPC13PF1-OSC_OUT — шарик D6: I2C2_SCL, I2S2_CK, RCC_OSC_OUT, SPI2_SCKPF1PF0-OSC_IN — шарик D7: I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3NPF0PB15 — шарик E1: ADC1_EXTI15, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PB12 — шарик E2: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CKPB12PB10 — шарик E3: TIM2_CH3, TSC_SYNC, USART3_TXPB10PA3 — шарик E4: ADC1_IN4, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3PA2 — шарик E5: ADC1_IN3, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2VSSA/VREF- — шарик E6VSSA/VREF-NRST — шарик E7NRSTPB14 — шарик F1: I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTSPB14VDD — шарик F2VDDPA7 — шарик F3: ADC1_IN15, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM17_CH1, TIM1_CH1N, TSC_G2_IO4PA7PA6 — шарик F4: ADC1_IN10, OPAMP2_VOUT, TIM16_CH1, TIM1_BKIN, TSC_G2_IO3PA6PA5 — шарик F5: OPAMP2_VINM, OPAMP2_VINM_SEC, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5PA0 — шарик F6: ADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTSPA0VSS — шарик F7VSSPB13 — шарик G1: ADC1_IN13, I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTSPB13PB11 — шарик G2: ADC1_EXTI11, ADC1_IN14, COMP6_INP, TIM2_CH4, TSC_G6_IO1, USART3_RXPB11NPOR — шарик G3NPORPB1 — шарик G4: ADC1_IN12, COMP4_OUT, TIM1_CH3N, TSC_G3_IO3PB1PB0 — шарик G5: ADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TSC_G3_IO2PB0PA4 — шарик G6: ADC1_IN5, COMP2_INM, COMP4_INM, COMP6_INM, DAC_OUT1, I2S3_WS, SPI3_NSS, TSC_G2_IO1, USART2_CKPA4PA1 — шарик G7: ADC1_IN2, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTSPA1WLCSP49, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

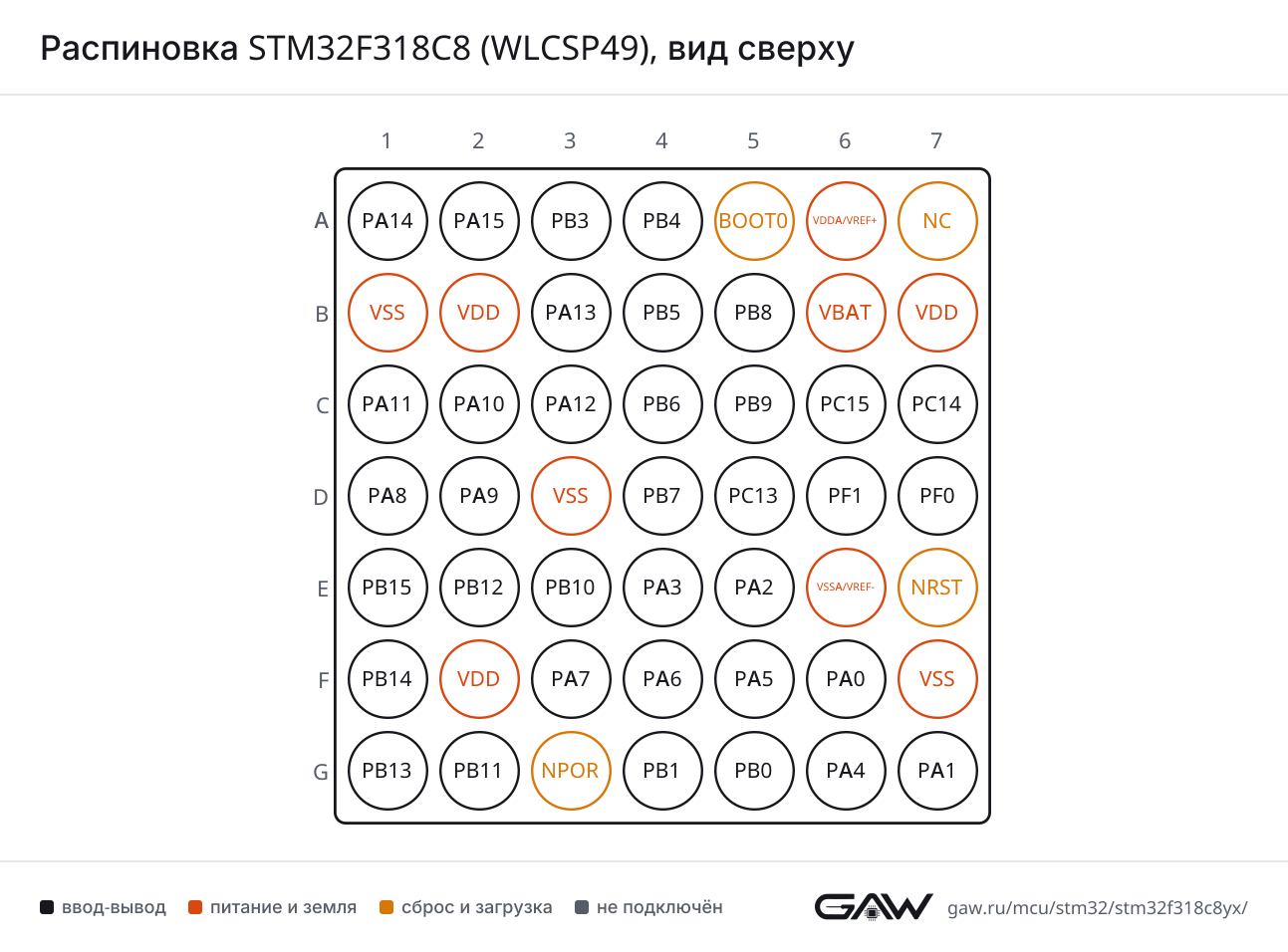

Распиновка STM32F318C8 (WLCSP49), вид сверхуРаспиновка WLCSP49 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D1, AF7)
CTSPA11 (C1, AF7)
DEPA12 (C3, AF7)
RTSPA12 (C3, AF7)
RXPA10 (C2, AF7), PB7 (D4, AF7)
TXPB6 (C4, AF7), PA9 (D2, AF7)
USART2CKPB5 (B4, AF7), PA4 (G6, AF7)
CTSPA0 (F6, AF7)
DEPA1 (G7, AF7)
RTSPA1 (G7, AF7)
RXPA15 (A2, AF7), PB4 (A4, AF7), PA3 (E4, AF7)
TXPA14 (A1, AF7), PB3 (A3, AF7), PA2 (E5, AF7)
USART3CKPB12 (E2, AF7)
CTSPA13 (B3, AF7), PB13 (G1, AF7)
DEPB14 (F1, AF7)
RTSPB14 (F1, AF7)
RXPB8 (B5, AF7), PB11 (G2, AF7)
TXPB9 (C5, AF7), PB10 (E3, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI2MISOPA10 (C2, AF5), PB14 (F1, AF5)
MOSIPA11 (C1, AF5), PB15 (E1, AF5)
NSSPF0-OSC_IN (D7, AF5), PB12 (E2, AF5)
SCKPF1-OSC_OUT (D6, AF5), PB13 (G1, AF5)
SPI3MISOPB4 (A4, AF6)
MOSIPB5 (B4, AF6)
NSSPA15 (A2, AF6), PA4 (G6, AF6)
SCKPB3 (A3, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (C3, AF5)
I2S2CKPF1-OSC_OUT (D6, AF5), PB13 (G1, AF5)
ext_SDPA10 (C2, AF5), PB14 (F1, AF5)
MCKPA8 (D1, AF5)
SDPA11 (C1, AF5), PB15 (E1, AF5)
WSPF0-OSC_IN (D7, AF5), PB12 (E2, AF5)
I2S3CKPB3 (A3, AF6)
ext_SDPB4 (A4, AF6)
MCKPA9 (D2, AF5)
SDPB5 (B4, AF6)
WSPA15 (A2, AF6), PA4 (G6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (A2, AF4), PB8 (B5, AF4), PB6 (C4, AF4)
SDAPA14 (A1, AF4), PB9 (C5, AF4), PB7 (D4, AF4)
SMBAPB5 (B4, AF4)
I2C2SCLPA9 (D2, AF4), PF1-OSC_OUT (D6, AF4)
SDAPA10 (C2, AF4), PF0-OSC_IN (D7, AF4)
SMBAPA8 (D1, AF4), PB12 (E2, AF4)
I2C3SCLPA8 (D1, AF3)
SDAPB5 (B4, AF8)
SMBAPA9 (D2, AF2)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1), PB11 (G2)
EXTI15PA15 (A2), PC15 - OSC32_OUT (C6), PB15 (E1)
IN1PA0 (F6)
IN2PA1 (G7)
IN3PA2 (E5)
IN4PA3 (E4)
IN5PA4 (G6)
IN10PA6 (F4)
IN11PB0 (G5)
IN12PB1 (G4)
IN13PB13 (G1)
IN14PB11 (G2)
IN15PA7 (F3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (C5), PA9 (D2)
OUT1PA4 (G6)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP2INMPA2 (E5), PA4 (G6)
INPPA7 (F3)
OUTPA12 (C3, AF8), PB9 (C5, AF8), PA2 (E5, AF8)
COMP4INMPA4 (G6)
INPPB0 (G5)
OUTPB1 (G4, AF8)
COMP6INMPB15 (E1), PA4 (G6)
INPPB11 (G2)
OUTPA10 (C2, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP2VINMPA5 (F5)
VINM_SECPA5 (F5)
VINPPB14 (F1), PA7 (F3), PB0 (G5)
VINP_SECPB14 (F1), PA7 (F3), PB0 (G5)
VOUTPA6 (F4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA14 (A1, AF6), PA15 (A2, AF9), PB8 (B5, AF12), PB12 (E2, AF6), PA6 (F4, AF6)
BKIN2PA11 (C1, AF12)
CH1PA8 (D1, AF6)
CH1NPA11 (C1, AF6), PC13 (D5, AF4), PA7 (F3, AF6), PB13 (G1, AF6)
CH2PA9 (D2, AF6)
CH2NPA12 (C3, AF6), PB14 (F1, AF6), PB0 (G5, AF6)
CH3PA10 (C2, AF6)
CH3NPF0-OSC_IN (D7, AF6), PB15 (E1, AF4), PB1 (G4, AF6)
CH4PA11 (C1, AF11)
ETRPA12 (C3, AF11)
TIM2CH1PA15 (A2, AF1), PA5 (F5, AF1), PA0 (F6, AF1)
CH2PB3 (A3, AF1), PA1 (G7, AF1)
CH3PA9 (D2, AF10), PB10 (E3, AF1), PA2 (E5, AF1)
CH4PA10 (C2, AF10), PA3 (E4, AF1), PB11 (G2, AF1)
ETRPA15 (A2, AF1), PA5 (F5, AF1), PA0 (F6, AF1)
TIM15BKINPA9 (D2, AF9)
CH1PA2 (E5, AF9), PB14 (F1, AF1)
CH1NPB15 (E1, AF2), PA1 (G7, AF9)
CH2PB15 (E1, AF1), PA3 (E4, AF9)
TIM16BKINPB5 (B4, AF1)
CH1PB4 (A4, AF1), PB8 (B5, AF1), PA12 (C3, AF1), PA6 (F4, AF1)
CH1NPA13 (B3, AF1), PB6 (C4, AF1)
TIM17BKINPB4 (A4, AF10), PA10 (C2, AF1)
CH1PB5 (B4, AF10), PB9 (C5, AF1), PA7 (F3, AF1)
CH1NPB7 (D4, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (D5)
OUT_CALIBPC13 (D5)
REFINPB15 (E1, AF0), PA1 (G7, AF0)
TSPC13 (D5)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (F6, AF3)
G1_IO2PA1 (G7, AF3)
G1_IO3PA2 (E5, AF3)
G1_IO4PA3 (E4, AF3)
G2_IO1PA4 (G6, AF3)
G2_IO2PA5 (F5, AF3)
G2_IO3PA6 (F4, AF3)
G2_IO4PA7 (F3, AF3)
G3_IO2PB0 (G5, AF3)
G3_IO3PB1 (G4, AF3)
G4_IO1PA9 (D2, AF3)
G4_IO2PA10 (C2, AF3)
G4_IO3PA13 (B3, AF3)
G4_IO4PA14 (A1, AF3)
G5_IO1PB3 (A3, AF3)
G5_IO2PB4 (A4, AF3)
G5_IO3PB6 (C4, AF3)
G5_IO4PB7 (D4, AF3)
G6_IO1PB11 (G2, AF3)
G6_IO2PB12 (E2, AF3)
G6_IO3PB13 (G1, AF3)
G6_IO4PB14 (F1, AF3)
SYNCPA15 (A2, AF3), PB8 (B5, AF3), PB10 (E3, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A1, AF0)
JTDIPA15 (A2, AF0)
JTDO-TRACESWOPB3 (A3, AF0)
JTMS-SWDIOPA13 (B3, AF0)
NJTRSTPB4 (A4, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D1, AF0)
OSC_INPF0-OSC_IN (D7)
OSC_OUTPF1-OSC_OUT (D6)
OSC32_INPC14 - OSC32_IN (C7)
OSC32_OUTPC15 - OSC32_OUT (C6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (D5)
RTC_TAMP2PA0 (F6)
SYS_WKUP1PA0 (F6)
SYS_WKUP2PC13 (D5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 49 шариков корпуса WLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
A2PA15ввод-выводADC1_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
A3PB3ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TSC_G5_IO1 (AF3), USART2_TX (AF7)
A4PB4ввод-выводI2S3_ext_SD (AF6), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TSC_G5_IO2 (AF3), USART2_RX (AF7)
A5BOOT0загрузка—
A6VDDA/VREF+питание—
A7NCсброс—
B1VSSпитание—
B2VDDпитание—
B3PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
B4PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), USART2_CK (AF7)
B5PB8ввод-выводI2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TSC_SYNC (AF3), USART3_RX (AF7)
B6VBATпитание—
B7VDDпитание—
C1PA11ввод-выводADC1_EXTI11, I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), USART1_CTS (AF7)
C2PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
C3PA12ввод-выводCOMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), USART1_DE (AF7), USART1_RTS (AF7)
C4PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TSC_G5_IO3 (AF3), USART1_TX (AF7)
C5PB9ввод-выводCOMP2_OUT (AF8), DAC_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), USART3_TX (AF7)
C6PC15 - OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
C7PC14 - OSC32_INввод-выводRCC_OSC32_IN
D1PA8ввод-выводI2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), USART1_CK (AF7)
D2PA9ввод-выводDAC_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
D3VSSпитание—
D4PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TSC_G5_IO4 (AF3), USART1_RX (AF7)
D5PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
D6PF1-OSC_OUTввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
D7PF0-OSC_INввод-выводI2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
E1PB15ввод-выводADC1_EXTI15, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
E2PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
E3PB10ввод-выводTIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
E4PA3ввод-выводADC1_IN4, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
E5PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
E6VSSA/VREF-питание—
E7NRSTсброс—
F1PB14ввод-выводI2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
F2VDDпитание—
F3PA7ввод-выводADC1_IN15, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM17_CH1 (AF1), TIM1_CH1N (AF6), TSC_G2_IO4 (AF3)
F4PA6ввод-выводADC1_IN10, OPAMP2_VOUT, TIM16_CH1 (AF1), TIM1_BKIN (AF6), TSC_G2_IO3 (AF3)
F5PA5ввод-выводOPAMP2_VINM, OPAMP2_VINM_SEC, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
F6PA0ввод-выводADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
F7VSSпитание—
G1PB13ввод-выводADC1_IN13, I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
G2PB11ввод-выводADC1_EXTI11, ADC1_IN14, COMP6_INP, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
G3NPORсброс—
G4PB1ввод-выводADC1_IN12, COMP4_OUT (AF8), TIM1_CH3N (AF6), TSC_G3_IO3 (AF3)
G5PB0ввод-выводADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TSC_G3_IO2 (AF3)
G6PA4ввод-выводADC1_IN5, COMP2_INM, COMP4_INM, COMP6_INM, DAC_OUT1, I2S3_WS (AF6), SPI3_NSS (AF6), TSC_G2_IO1 (AF3), USART2_CK (AF7)
G7PA1ввод-выводADC1_IN2, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB6резервное питание: часы реального времени и резервные регистры
VDDB2, B7, F2питание цифровой части и линий ввода-вывода
VDDA/VREF+A6питание аналоговой части, объединённое с опорным напряжением АЦП
VSSB1, D3, F7общий провод (земля)
VSSA/VREF-E6общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NCA7не подключён
NPORG3—
NRSTE7сброс, активный уровень — низкий
BOOT0A5выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F318C8Yx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F318C8STM32F318C8Yx64 КБ16 КБ

Линейка STM32F3x8, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP49, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F301C8STM32F30148 из 49G3: NPOR → PB2
STM32F302C8STM32F30248 из 49G3: NPOR → PB2только у него: CAN, USB

Частые вопросы

На каких выводах USART1 у STM32F318C8?

В корпусе WLCSP49 сигнал USART1_TX выведен на PB6 (шарик C4, AF7) или PA9 (шарик D2, AF7), USART1_RX — на PA10 (шарик C2, AF7) или PB7 (шарик D4, AF7).

Где у STM32F318C8 выводы SWD для программатора?

SWDIO — PA13 (шарик B3, AF0), SWCLK — PA14 (шарик A1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F318C8?

I2C1_SCL — PA15 (шарик A2, AF4) или PB8 (шарик B5, AF4) или PB6 (шарик C4, AF4), I2C1_SDA — PA14 (шарик A1, AF4) или PB9 (шарик C5, AF4) или PB7 (шарик D4, AF4).

Сколько выводов ввода-вывода у STM32F318C8 в корпусе WLCSP49?

36 из 49. Ещё 9 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F318C8?

От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
