STM32F334C8 в корпусе WLCSP49: распиновка

STM32F334C8 — микроконтроллер STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус WLCSP49 — 49 шариков, из них 38 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
64 КБ
ОЗУ
12 КБ
Корпус
WLCSP49, 49 шариков
Линий ввода-вывода
38
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса WLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F334C8 в корпусе WLCSP49, вид сверхуABCDEFG1234567PA14 — шарик A1: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TXPA14PA15 — шарик A2: ADC1_EXTI15, ADC2_EXTI15, HRTIM1_FLT2, I2C1_SCL, SPI1_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RXPA15PB3 — шарик A3: HRTIM1_EEV9, HRTIM1_SCOUT, SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TSC_G5_IO1, USART2_TXPB3PB6 — шарик A4: HRTIM1_EEV4, HRTIM1_SCIN, I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TXPB6BOOT0 — шарик A5BOOT0PB9 — шарик A6: CAN_TX, COMP2_OUT, DAC1_EXTI9, DAC2_EXTI9, HRTIM1_EEV5, I2C1_SDA, IR_OUT, TIM17_CH1, USART3_TXPB9VDD — шарик A7VDDVSS — шарик B1VSSVDD — шарик B2VDDPB4 — шарик B3: HRTIM1_EEV7, SPI1_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RXPB4PB5 — шарик B4: HRTIM1_EEV6, I2C1_SMBA, SPI1_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, USART2_CKPB5PB7 — шарик B5: HRTIM1_EEV3, I2C1_SDA, TIM17_CH1N, TIM3_CH4, TSC_G5_IO4, USART1_RXPB7PB8 — шарик B6: CAN_RX, HRTIM1_EEV8, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TSC_SYNC, USART3_RXPB8VSS — шарик B7VSSPA11 — шарик C1: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, HRTIM1_CHB2, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, USART1_CTSPA11PA13 — шарик C2: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TSC_G4_IO3, USART3_CTSPA13PA12 — шарик C3: CAN_TX, COMP2_OUT, HRTIM1_FLT1, TIM16_CH1, TIM1_CH2N, TIM1_ETR, USART1_DE, USART1_RTSPA12PA10 — шарик C4: COMP6_OUT, HRTIM1_CHB1, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RXPA10PC3 — шарик C5: ADC1_IN9, ADC2_IN9, TIM1_BKIN2, TIM1_CH4PC3PF1 / OSC_OUT — шарик C6: RCC_OSC_OUTPF1PF0 / OSC_IN — шарик C7: RCC_OSC_IN, TIM1_CH3NPF0PA8 — шарик D1: HRTIM1_CHA1, RCC_MCO, TIM1_CH1, USART1_CKPA8PA9 — шарик D2: DAC1_EXTI9, DAC2_EXTI9, HRTIM1_CHA2, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TXPA9PB15 — шарик D3: ADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP6_INM, HRTIM1_CHD2, RTC_REFIN, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PC7 — шарик D4: HRTIM1_FLT5, TIM3_CH2PC7PA2 — шарик D5: ADC1_IN3, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2PA0 — шарик D6: ADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTSPA0NRST — шарик D7NRSTPB14 — шарик E1: ADC2_IN14, HRTIM1_CHD1, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTSPB14PB13 — шарик E2: ADC1_IN13, HRTIM1_CHC2, TIM1_CH1N, TSC_G6_IO3, USART3_CTSPB13PC5 — шарик E3: ADC2_IN11, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN, TSC_G3_IO1, USART1_RXPC5PA6 — шарик E4: ADC2_IN3, DAC2_OUT1, OPAMP2_DIG, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3PA6PA3 — шарик E5: ADC1_IN4, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3VDDA — шарик E6VDDAVSSA/VREF- — шарик E7VSSA/VREF-PB12 — шарик F1: ADC2_IN13, HRTIM1_CHC1, TIM1_BKIN, TSC_G6_IO2, USART3_CKPB12PB2 — шарик F2: ADC2_IN12, COMP4_INM, HRTIM1_SCIN, TSC_G3_IO4PB2PB0 — шарик F3: ADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2PB0PA7 — шарик F4: ADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO4PA7PA4 — шарик F5: ADC2_IN1, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, SPI1_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CKPA4VSS — шарик F6VSSVREF+ — шарик F7VREF+PB11 — шарик G1: ADC1_EXTI11, ADC2_EXTI11, COMP6_INP, HRTIM1_FLT4, TIM2_CH4, TSC_G6_IO1, USART3_RXPB11PB10 — шарик G2: HRTIM1_FLT3, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB1 — шарик G3: ADC1_IN12, COMP4_OUT, HRTIM1_SCOUT, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3PB1PC4 — шарик G4: ADC2_IN5, TIM1_ETR, USART1_TXPC4PA5 — шарик G5: ADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5VDD — шарик G6VDDPA1 — шарик G7: ADC1_IN2, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTSPA1WLCSP49, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

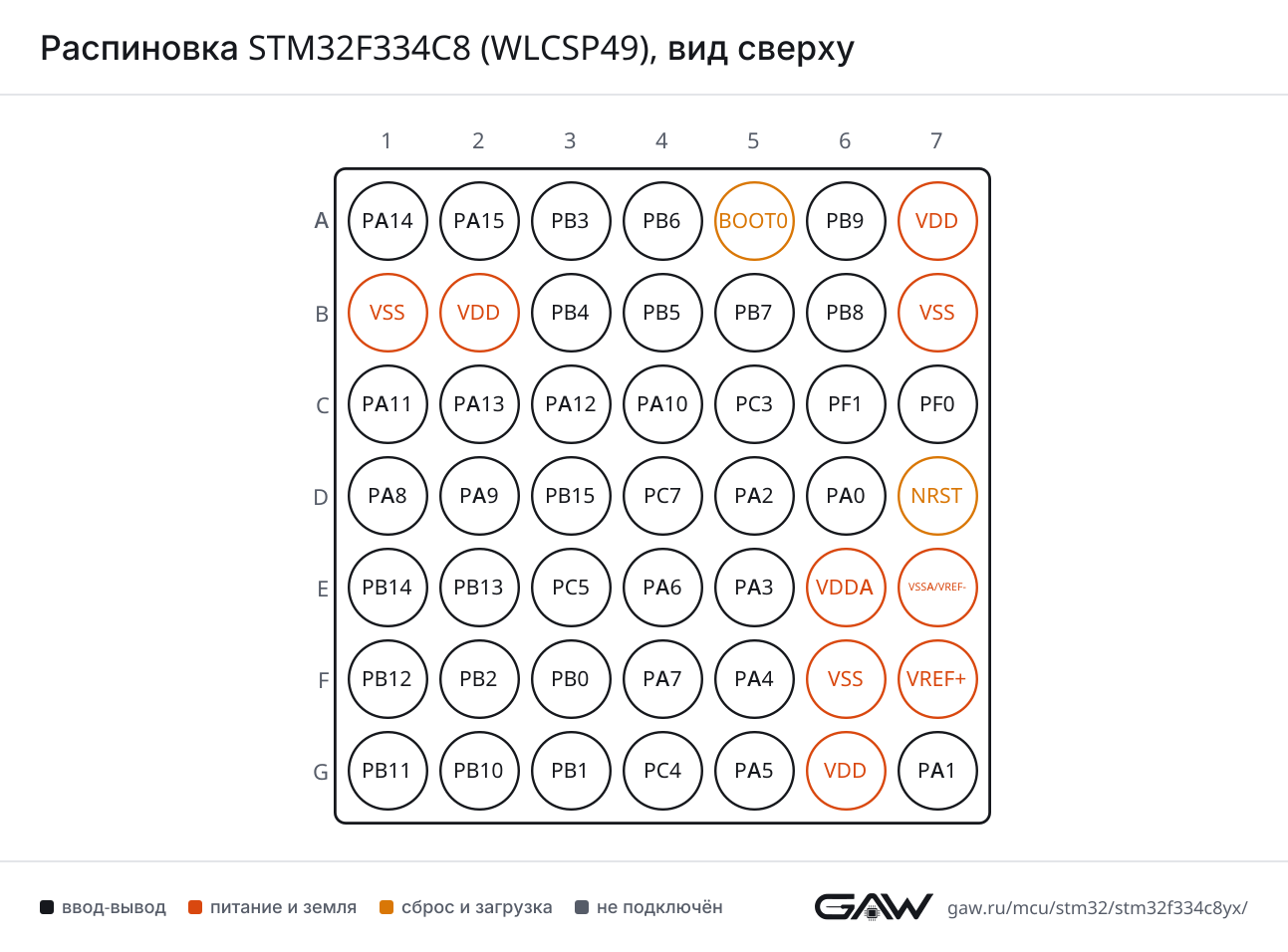

Распиновка STM32F334C8 (WLCSP49), вид сверхуРаспиновка WLCSP49 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D1, AF7)
CTSPA11 (C1, AF7)
DEPA12 (C3, AF7)
RTSPA12 (C3, AF7)
RXPB7 (B5, AF7), PA10 (C4, AF7), PC5 (E3, AF7)
TXPB6 (A4, AF7), PA9 (D2, AF7), PC4 (G4, AF7)
USART2CKPB5 (B4, AF7), PA4 (F5, AF7)
CTSPA0 (D6, AF7)
DEPA1 (G7, AF7)
RTSPA1 (G7, AF7)
RXPA15 (A2, AF7), PB4 (B3, AF7), PA3 (E5, AF7)
TXPA14 (A1, AF7), PB3 (A3, AF7), PA2 (D5, AF7)
USART3CKPB12 (F1, AF7)
CTSPA13 (C2, AF7), PB13 (E2, AF7)
DEPB14 (E1, AF7)
RTSPB14 (E1, AF7)
RXPB8 (B6, AF7), PB11 (G1, AF7)
TXPB9 (A6, AF7), PB10 (G2, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B3, AF5), PA6 (E4, AF5)
MOSIPB5 (B4, AF5), PA7 (F4, AF5)
NSSPA15 (A2, AF5), PA4 (F5, AF5)
SCKPB3 (A3, AF5), PA5 (G5, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (A2, AF4), PB6 (A4, AF4), PB8 (B6, AF4)
SDAPA14 (A1, AF4), PB9 (A6, AF4), PB7 (B5, AF4)
SMBAPB5 (B4, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPB8 (B6, AF9), PA11 (C1, AF9)
TXPB9 (A6, AF9), PA12 (C3, AF9)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1), PB11 (G1)
EXTI15PA15 (A2), PB15 (D3)
IN1PA0 (D6)
IN2PA1 (G7)
IN3PA2 (D5)
IN4PA3 (E5)
IN9PC3 (C5)
IN11PB0 (F3)
IN12PB1 (G3)
IN13PB13 (E2)
ADC2EXTI11PA11 (C1), PB11 (G1)
EXTI15PA15 (A2), PB15 (D3)
IN1PA4 (F5)
IN2PA5 (G5)
IN3PA6 (E4)
IN4PA7 (F4)
IN5PC4 (G4)
IN9PC3 (C5)
IN11PC5 (E3)
IN12PB2 (F2)
IN13PB12 (F1)
IN14PB14 (E1)
IN15PB15 (D3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A6), PA9 (D2)
OUT1PA4 (F5)
OUT2PA5 (G5)
DAC2EXTI9PB9 (A6), PA9 (D2)
OUT1PA6 (E4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP2INMPA2 (D5), PA4 (F5)
INPPA7 (F4)
OUTPB9 (A6, AF8), PA12 (C3, AF8), PA2 (D5, AF8)
COMP4INMPB2 (F2), PA4 (F5)
INPPB0 (F3)
OUTPB1 (G3, AF8)
COMP6INMPB15 (D3), PA4 (F5)
INPPB11 (G1)
OUTPA10 (C4, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP2DIGPA6 (E4, AF13)
VINMPC5 (E3), PA5 (G5)
VINM_SECPC5 (E3), PA5 (G5)
VINPPB14 (E1), PB0 (F3), PA7 (F4)
VINP_SECPB14 (E1), PB0 (F3), PA7 (F4)
VOUTPA6 (E4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA14 (A1, AF6), PA15 (A2, AF9), PB8 (B6, AF12), PA6 (E4, AF6), PB12 (F1, AF6)
BKIN2PA11 (C1, AF12), PC3 (C5, AF6)
CH1PA8 (D1, AF6)
CH1NPA11 (C1, AF6), PB13 (E2, AF6), PA7 (F4, AF6)
CH2PA9 (D2, AF6)
CH2NPA12 (C3, AF6), PB14 (E1, AF6), PB0 (F3, AF6)
CH3PA10 (C4, AF6)
CH3NPF0 / OSC_IN (C7, AF6), PB15 (D3, AF4), PB1 (G3, AF6)
CH4PA11 (C1, AF11), PC3 (C5, AF2)
ETRPA12 (C3, AF11), PC4 (G4, AF2)
TIM2CH1PA15 (A2, AF1), PA0 (D6, AF1), PA5 (G5, AF1)
CH2PB3 (A3, AF1), PA1 (G7, AF1)
CH3PA9 (D2, AF10), PA2 (D5, AF1), PB10 (G2, AF1)
CH4PA10 (C4, AF10), PA3 (E5, AF1), PB11 (G1, AF1)
ETRPA15 (A2, AF1), PA0 (D6, AF1), PA5 (G5, AF1)
TIM3CH1PB4 (B3, AF2), PA6 (E4, AF2)
CH2PB5 (B4, AF2), PC7 (D4, AF2), PA7 (F4, AF2), PA4 (F5, AF2)
CH3PB0 (F3, AF2)
CH4PB7 (B5, AF10), PB1 (G3, AF2)
ETRPB3 (A3, AF10)
TIM15BKINPA9 (D2, AF9), PC5 (E3, AF2)
CH1PA2 (D5, AF9), PB14 (E1, AF1)
CH1NPB15 (D3, AF2), PA1 (G7, AF9)
CH2PB15 (D3, AF1), PA3 (E5, AF9)
TIM16BKINPB5 (B4, AF1)
CH1PB4 (B3, AF1), PB8 (B6, AF1), PA12 (C3, AF1), PA6 (E4, AF1)
CH1NPB6 (A4, AF1), PA13 (C2, AF1)
TIM17BKINPB4 (B3, AF10), PA10 (C4, AF1)
CH1PB9 (A6, AF1), PB5 (B4, AF10), PA7 (F4, AF1)
CH1NPB7 (B5, AF1)

HRTIM — таймер высокого разрешения

БлокСигналВыводы
HRTIM1CHA1PA8 (D1, AF13)
CHA2PA9 (D2, AF13)
CHB1PA10 (C4, AF13)
CHB2PA11 (C1, AF13)
CHC1PB12 (F1, AF13)
CHC2PB13 (E2, AF13)
CHD1PB14 (E1, AF13)
CHD2PB15 (D3, AF13)
EEV3PB7 (B5, AF13)
EEV4PB6 (A4, AF13)
EEV5PB9 (A6, AF13)
EEV6PB5 (B4, AF13)
EEV7PB4 (B3, AF13)
EEV8PB8 (B6, AF13)
EEV9PB3 (A3, AF13)
FLT1PA12 (C3, AF13)
FLT2PA15 (A2, AF13)
FLT3PB10 (G2, AF13)
FLT4PB11 (G1, AF13)
FLT5PC7 (D4, AF3)
SCINPB6 (A4, AF12), PB2 (F2, AF13)
SCOUTPB3 (A3, AF12), PB1 (G3, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCREFINPB15 (D3), PA1 (G7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (D6, AF3)
G1_IO2PA1 (G7, AF3)
G1_IO3PA2 (D5, AF3)
G1_IO4PA3 (E5, AF3)
G2_IO1PA4 (F5, AF3)
G2_IO2PA5 (G5, AF3)
G2_IO3PA6 (E4, AF3)
G2_IO4PA7 (F4, AF3)
G3_IO1PC5 (E3, AF3)
G3_IO2PB0 (F3, AF3)
G3_IO3PB1 (G3, AF3)
G3_IO4PB2 (F2, AF3)
G4_IO1PA9 (D2, AF3)
G4_IO2PA10 (C4, AF3)
G4_IO3PA13 (C2, AF3)
G4_IO4PA14 (A1, AF3)
G5_IO1PB3 (A3, AF3)
G5_IO2PB4 (B3, AF3)
G5_IO3PB6 (A4, AF3)
G5_IO4PB7 (B5, AF3)
G6_IO1PB11 (G1, AF3)
G6_IO2PB12 (F1, AF3)
G6_IO3PB13 (E2, AF3)
G6_IO4PB14 (E1, AF3)
SYNCPA15 (A2, AF3), PB8 (B6, AF3), PB10 (G2, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A1, AF0)
JTDIPA15 (A2, AF0)
JTDO-TRACESWOPB3 (A3, AF0)
JTMS-SWDIOPA13 (C2, AF0)
NJTRSTPB4 (B3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D1, AF0)
OSC_INPF0 / OSC_IN (C7)
OSC_OUTPF1 / OSC_OUT (C6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (D6)
SYS_WKUP1PA0 (D6)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 49 шариков корпуса WLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
A2PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, HRTIM1_FLT2 (AF13), I2C1_SCL (AF4), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
A3PB3ввод-выводHRTIM1_EEV9 (AF13), HRTIM1_SCOUT (AF12), SPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TSC_G5_IO1 (AF3), USART2_TX (AF7)
A4PB6ввод-выводHRTIM1_EEV4 (AF13), HRTIM1_SCIN (AF12), I2C1_SCL (AF4), TIM16_CH1N (AF1), TSC_G5_IO3 (AF3), USART1_TX (AF7)
A5BOOT0загрузка—
A6PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, HRTIM1_EEV5 (AF13), I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), USART3_TX (AF7)
A7VDDпитание—
B1VSSпитание—
B2VDDпитание—
B3PB4ввод-выводHRTIM1_EEV7 (AF13), SPI1_MISO (AF5), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
B4PB5ввод-выводHRTIM1_EEV6 (AF13), I2C1_SMBA (AF4), SPI1_MOSI (AF5), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7)
B5PB7ввод-выводHRTIM1_EEV3 (AF13), I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TSC_G5_IO4 (AF3), USART1_RX (AF7)
B6PB8ввод-выводCAN_RX (AF9), HRTIM1_EEV8 (AF13), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TSC_SYNC (AF3), USART3_RX (AF7)
B7VSSпитание—
C1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), HRTIM1_CHB2 (AF13), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), USART1_CTS (AF7)
C2PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
C3PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), HRTIM1_FLT1 (AF13), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), USART1_DE (AF7), USART1_RTS (AF7)
C4PA10ввод-выводCOMP6_OUT (AF8), HRTIM1_CHB1 (AF13), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
C5PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
C6PF1 / OSC_OUTввод-выводRCC_OSC_OUT
C7PF0 / OSC_INввод-выводRCC_OSC_IN, TIM1_CH3N (AF6)
D1PA8ввод-выводHRTIM1_CHA1 (AF13), RCC_MCO (AF0), TIM1_CH1 (AF6), USART1_CK (AF7)
D2PA9ввод-выводDAC1_EXTI9, DAC2_EXTI9, HRTIM1_CHA2 (AF13), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
D3PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP6_INM, HRTIM1_CHD2 (AF13), RTC_REFIN, TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
D4PC7ввод-выводHRTIM1_FLT5 (AF3), TIM3_CH2 (AF2)
D5PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
D6PA0ввод-выводADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
D7NRSTсброс—
E1PB14ввод-выводADC2_IN14, HRTIM1_CHD1 (AF13), OPAMP2_VINP, OPAMP2_VINP_SEC, TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
E2PB13ввод-выводADC1_IN13, HRTIM1_CHC2 (AF13), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
E3PC5ввод-выводADC2_IN11, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7)
E4PA6ввод-выводADC2_IN3, DAC2_OUT1, OPAMP2_DIG (AF13), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
E5PA3ввод-выводADC1_IN4, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
E6VDDAпитание—
E7VSSA/VREF-питание—
F1PB12ввод-выводADC2_IN13, HRTIM1_CHC1 (AF13), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
F2PB2ввод-выводADC2_IN12, COMP4_INM, HRTIM1_SCIN (AF13), TSC_G3_IO4 (AF3)
F3PB0ввод-выводADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
F4PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
F5PA4ввод-выводADC2_IN1, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, SPI1_NSS (AF5), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
F6VSSпитание—
F7VREF+питание—
G1PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP6_INP, HRTIM1_FLT4 (AF13), TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
G2PB10ввод-выводHRTIM1_FLT3 (AF13), TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
G3PB1ввод-выводADC1_IN12, COMP4_OUT (AF8), HRTIM1_SCOUT (AF13), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
G4PC4ввод-выводADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7)
G5PA5ввод-выводADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
G6VDDпитание—
G7PA1ввод-выводADC1_IN2, RTC_REFIN, TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDA7, B2, G6питание цифровой части и линий ввода-вывода
VDDAE6питание аналоговой части: АЦП, ЦАП, генераторы
VREF+F7верхнее опорное напряжение АЦП и ЦАП
VSSB1, B7, F6общий провод (земля)
VSSA/VREF-E7общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTD7сброс, активный уровень — низкий
BOOT0A5выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F334C8Yx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F334C8STM32F334C8Yx64 КБ12 КБ

Линейка STM32F334, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP49, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F303C8STM32F30349 из 49выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F334C8?

В корпусе WLCSP49 сигнал USART1_TX выведен на PB6 (шарик A4, AF7) или PA9 (шарик D2, AF7) или PC4 (шарик G4, AF7), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик C4, AF7) или PC5 (шарик E3, AF7).

Где у STM32F334C8 выводы SWD для программатора?

SWDIO — PA13 (шарик C2, AF0), SWCLK — PA14 (шарик A1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F334C8?

I2C1_SCL — PA15 (шарик A2, AF4) или PB6 (шарик A4, AF4) или PB8 (шарик B6, AF4), I2C1_SDA — PA14 (шарик A1, AF4) или PB9 (шарик A6, AF4) или PB7 (шарик B5, AF4).

Сколько выводов ввода-вывода у STM32F334C8 в корпусе WLCSP49?

38 из 49. Ещё 9 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F334C8?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
