STM32F378RC в корпусе LQFP64: распиновка

STM32F378RC — микроконтроллер STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
256 КБ
ОЗУ
32 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51
Напряжение питания
1,65…1,95 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

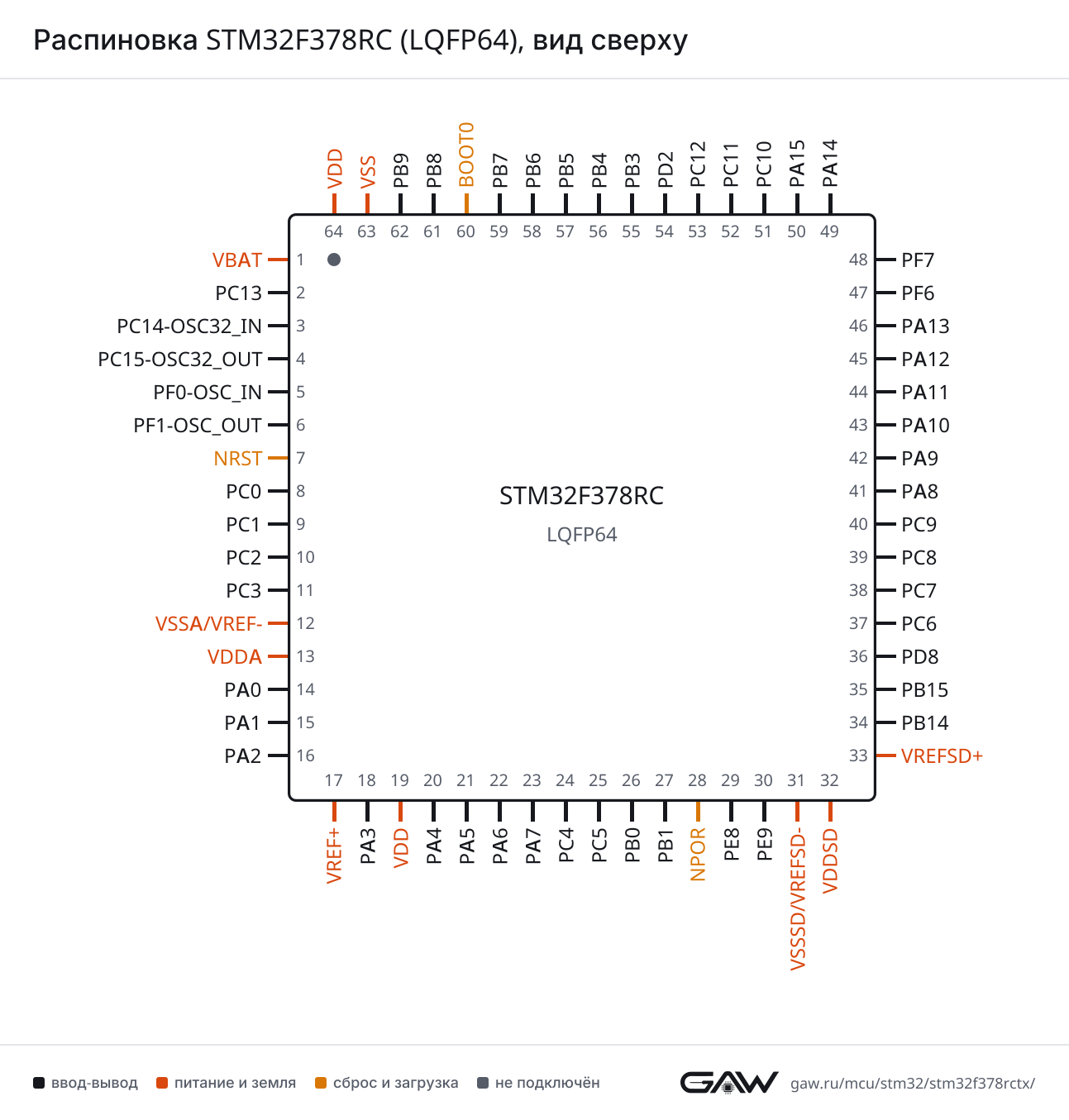

Распиновка STM32F378RC в корпусе LQFP64, вид сверхуSTM32F378RCLQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI154PC15-OSC32_OUTPF0-OSC_IN — вывод 5: I2C2_SDA, RCC_OSC_IN5PF0-OSC_INPF1-OSC_OUT — вывод 6: I2C2_SCL, RCC_OSC_OUT6PF1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN10, TIM5_CH1, TIM5_ETR8PC0PC1 — вывод 9: ADC1_IN11, TIM5_CH29PC1PC2 — вывод 10: ADC1_IN12, I2S2_MCK, SPI2_MISO, TIM5_CH310PC2PC3 — вывод 11: ADC1_IN13, I2S2_SD, SPI2_MOSI, TIM5_CH411PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA — вывод 1313VDDAPA0 — вывод 14: ADC1_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM19_CH1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM5_ETR, TSC_G1_IO1, USART2_CTS14PA0PA1 — вывод 15: ADC1_IN1, COMP1_INP, I2S3_CK, RTC_REFIN, SPI3_SCK, TIM15_CH1N, TIM19_CH2, TIM2_CH2, TIM5_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S3_MCK, SPI3_MISO, TIM15_CH1, TIM19_CH3, TIM2_CH3, TIM5_CH3, TSC_G1_IO3, USART2_TX16PA2VREF+ — вывод 1717VREF+PA3 — вывод 18: ADC1_IN3, COMP2_INP, I2S3_SD, SPI3_MOSI, TIM15_CH2, TIM19_CH4, TIM2_CH4, TIM5_CH4, TSC_G1_IO4, USART2_RX18PA3VDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, DAC1_OUT1, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, TIM12_CH1, TIM3_CH2, TSC_G2_IO1, USART2_CK20PA4PA5 — вывод 21: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, SPI1_SCK, TIM12_CH2, TIM14_CH1, TIM2_CH1, TIM2_ETR, TSC_G2_IO221PA5PA6 — вывод 22: ADC1_IN6, COMP1_OUT, DAC2_OUT1, I2S1_MCK, SPI1_MISO, TIM13_CH1, TIM16_CH1, TIM3_CH1, TSC_G2_IO322PA6PA7 — вывод 23: ADC1_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM3_CH2, TSC_G2_IO423PA7PC4 — вывод 24: ADC1_IN14, TIM13_CH1, TSC_G3_IO1, USART1_TX24PC4PC5 — вывод 25: ADC1_IN15, TSC_G3_IO2, USART1_RX25PC5PB0 — вывод 26: ADC1_IN8, I2S1_SD, SDADC1_AIN6P, SPI1_MOSI, TIM3_CH2, TIM3_CH3, TSC_G3_IO326PB0PB1 — вывод 27: ADC1_IN9, SDADC1_AIN5P, SDADC1_AIN6M, TIM3_CH4, TSC_G3_IO427PB1NPOR — вывод 2828NPORPE8 — вывод 29: SDADC1_AIN8P, SDADC2_AIN8P29PE8PE9 — вывод 30: DAC1_EXTI9, DAC2_EXTI9, SDADC1_AIN7P, SDADC1_AIN8M, SDADC2_AIN7P, SDADC2_AIN8M30PE9VSSSD/VREFSD- — вывод 3131VSSSD/VREFSD-VDDSD — вывод 3232VDDSDVREFSD+ — вывод 3333VREFSD+PB14 — вывод 34: I2S2_MCK, SDADC3_AIN8P, SPI2_MISO, TIM12_CH1, TIM15_CH1, TSC_G6_IO1, USART3_DE, USART3_RTS34PB14PB15 — вывод 35: ADC1_EXTI15, I2S2_SD, RTC_REFIN, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN7P, SDADC3_AIN8M, SDADC3_EXTI15, SPI2_MOSI, TIM12_CH2, TIM15_CH1N, TIM15_CH2, TSC_G6_IO235PB15PD8 — вывод 36: I2S2_CK, SDADC3_AIN6P, SPI2_SCK, TSC_G6_IO3, USART3_TX36PD8PC6 — вывод 37: I2S1_WS, SPI1_NSS, TIM3_CH137PC6PC7 — вывод 38: I2S1_CK, SPI1_SCK, TIM3_CH238PC7PC8 — вывод 39: I2S1_MCK, SPI1_MISO, TIM3_CH339PC8PC9 — вывод 40: DAC1_EXTI9, DAC2_EXTI9, I2S1_SD, SPI1_MOSI, TIM3_CH440PC9PA8 — вывод 41: I2C2_SMBA, I2S2_CK, RCC_MCO, SPI2_SCK, TIM4_ETR, TIM5_CH1, TIM5_ETR, USART1_CK41PA8PA9 — вывод 42: DAC1_EXTI9, DAC2_EXTI9, I2C2_SCL, I2S2_MCK, SPI2_MISO, TIM13_CH1, TIM15_BKIN, TIM2_CH3, TSC_G4_IO1, USART1_TX42PA9PA10 — вывод 43: I2C2_SDA, I2S2_SD, SPI2_MOSI, TIM14_CH1, TIM17_BKIN, TIM2_CH4, TSC_G4_IO2, USART1_RX43PA10PA11 — вывод 44: ADC1_EXTI11, CAN_RX, COMP1_OUT, I2S1_WS, I2S2_WS, SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI1_NSS, SPI2_NSS, TIM4_CH1, TIM5_CH2, USART1_CTS44PA11PA12 — вывод 45: CAN_TX, COMP2_OUT, I2S1_CK, SPI1_SCK, TIM16_CH1, TIM4_CH2, TIM5_CH3, USART1_DE, USART1_RTS45PA12PA13 — вывод 46: I2S1_MCK, IR_OUT, SPI1_MISO, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TIM5_CH4, TSC_G4_IO3, USART3_CTS46PA13PF6 — вывод 47: I2C2_SCL, I2S1_SD, SPI1_MOSI, TIM4_CH4, USART3_DE, USART3_RTS47PF6PF7 — вывод 48: I2C2_SDA, USART2_CK48PF7PA14 — вывод 49: I2C1_SDA, SYS_JTCK-SWCLK, TIM12_CH1, TSC_G4_IO449PA14PA15 — вывод 50: ADC1_EXTI15, I2C1_SCL, I2S1_WS, I2S3_WS, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM12_CH2, TIM2_CH1, TIM2_ETR, TSC_SYNC50PA15PC10 — вывод 51: I2S3_CK, SPI3_SCK, TIM19_CH1, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, I2S3_MCK, SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI3_MISO, TIM19_CH2, USART3_RX52PC11PC12 — вывод 53: I2S3_SD, SPI3_MOSI, TIM19_CH3, USART3_CK53PC12PD2 — вывод 54: TIM3_ETR54PD2PB3 — вывод 55: I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM13_CH1, TIM2_CH2, TIM3_ETR, TIM4_ETR, TSC_G5_IO1, USART2_TX55PB3PB4 — вывод 56: I2S1_MCK, I2S3_MCK, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM15_CH1N, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RX56PB4PB5 — вывод 57: I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM19_ETR, TIM3_CH2, USART2_CK57PB5PB6 — вывод 58: I2C1_SCL, TIM15_CH1, TIM16_CH1N, TIM19_CH1, TIM3_CH3, TIM4_CH1, TSC_G5_IO3, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM15_CH2, TIM17_CH1N, TIM19_CH2, TIM3_CH4, TIM4_CH2, TSC_G5_IO4, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN_RX, CEC, COMP1_OUT, I2C1_SCL, I2S2_CK, SPI2_SCK, TIM16_CH1, TIM19_CH3, TIM4_CH3, TSC_SYNC, USART3_TX61PB8PB9 — вывод 62: CAN_TX, COMP2_OUT, DAC1_EXTI9, DAC2_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM19_CH4, TIM4_CH4, USART3_RX62PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F378RC (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1355 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
DEPA12 (45, AF7)
RTSPA12 (45, AF7)
RXPC5 (25, AF7), PA10 (43, AF7), PB7 (59, AF7)
TXPC4 (24, AF7), PA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7), PF7 (48, AF7), PB5 (57, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (18, AF7), PB4 (56, AF7)
TXPA2 (16, AF7), PB3 (55, AF7)
USART3CKPC12 (53, AF7)
CTSPA13 (46, AF7)
DEPB14 (34, AF7), PF6 (47, AF7)
RTSPB14 (34, AF7), PF6 (47, AF7)
RXPC11 (52, AF7), PB9 (62, AF7)
TXPD8 (36, AF7), PC10 (51, AF7), PB8 (61, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PC8 (39, AF5), PA13 (46, AF6), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB0 (26, AF5), PC9 (40, AF5), PF6 (47, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PC6 (37, AF5), PA11 (44, AF6), PA15 (50, AF5)
SCKPA5 (21, AF5), PC7 (38, AF5), PA12 (45, AF6), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (34, AF5), PA9 (42, AF5)
MOSIPC3 (11, AF5), PB15 (35, AF5), PA10 (43, AF5)
NSSPA11 (44, AF5), PB9 (62, AF5)
SCKPD8 (36, AF5), PA8 (41, AF5), PB8 (61, AF5)
SPI3MISOPA2 (16, AF6), PC11 (52, AF6), PB4 (56, AF6)
MOSIPA3 (18, AF6), PC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPA1 (15, AF6), PC10 (51, AF6), PB3 (55, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (21, AF5), PC7 (38, AF5), PA12 (45, AF6), PB3 (55, AF5)
MCKPA6 (22, AF5), PC8 (39, AF5), PA13 (46, AF6), PB4 (56, AF5)
SDPA7 (23, AF5), PB0 (26, AF5), PC9 (40, AF5), PF6 (47, AF5), PB5 (57, AF5)
WSPA4 (20, AF5), PC6 (37, AF5), PA11 (44, AF6), PA15 (50, AF5)
I2S2CKPD8 (36, AF5), PA8 (41, AF5), PB8 (61, AF5)
MCKPC2 (10, AF5), PB14 (34, AF5), PA9 (42, AF5)
SDPC3 (11, AF5), PB15 (35, AF5), PA10 (43, AF5)
WSPA11 (44, AF5), PB9 (62, AF5)
I2S3CKPA1 (15, AF6), PC10 (51, AF6), PB3 (55, AF6)
MCKPA2 (16, AF6), PC11 (52, AF6), PB4 (56, AF6)
SDPA3 (18, AF6), PC12 (53, AF6), PB5 (57, AF6)
WSPA4 (20, AF6), PA15 (50, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (50, AF4), PB6 (58, AF4), PB8 (61, AF4)
SDAPA14 (49, AF4), PB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPF1-OSC_OUT (6, AF4), PA9 (42, AF4), PF6 (47, AF4)
SDAPF0-OSC_IN (5, AF4), PA10 (43, AF4), PF7 (48, AF4)
SMBAPA8 (41, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (21, AF7), PB8 (61, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (35), PA15 (50)
IN0PA0 (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (18)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

SDADC — сигма-дельта АЦП

БлокСигналВыводы
SDADC1AIN5PPB1 (27)
AIN6MPB1 (27)
AIN6PPB0 (26)
AIN7PPE9 (30)
AIN8MPE9 (30)
AIN8PPE8 (29)
EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (35), PA15 (50)
SDADC2AIN7PPE9 (30)
AIN8MPE9 (30)
AIN8PPE8 (29)
EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (35), PA15 (50)
SDADC3AIN6PPD8 (36)
AIN7PPB15 (35)
AIN8MPB15 (35)
AIN8PPB14 (34)
EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (35), PA15 (50)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PE9 (30), PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)
DAC2EXTI9PE9 (30), PC9 (40), PA9 (42), PB9 (62)
OUT1PA6 (22)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (14)
INPPA1 (15)
OUTPA0 (14, AF8), PA6 (22, AF8), PA11 (44, AF8), PB8 (61, AF8)
COMP2INMPA2 (16)
INPPA3 (18)
OUTPA2 (16, AF8), PA7 (23, AF8), PA12 (45, AF8), PB9 (62, AF8)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PA9 (42, AF10)
CH4PA3 (18, AF1), PA10 (43, AF10)
ETRPA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA4 (20, AF2), PA7 (23, AF2), PB0 (26, AF10), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2), PB6 (58, AF10)
CH4PB1 (27, AF2), PC9 (40, AF2), PB7 (59, AF10)
ETRPD2 (54, AF2), PB3 (55, AF10)
TIM4CH1PA11 (44, AF10), PB6 (58, AF2)
CH2PA12 (45, AF10), PB7 (59, AF2)
CH3PA13 (46, AF10), PB8 (61, AF2)
CH4PF6 (47, AF2), PB9 (62, AF2)
ETRPA8 (41, AF10), PB3 (55, AF2)
TIM5CH1PC0 (8, AF2), PA0 (14, AF2), PA8 (41, AF2)
CH2PC1 (9, AF2), PA1 (15, AF2), PA11 (44, AF2)
CH3PC2 (10, AF2), PA2 (16, AF2), PA12 (45, AF2)
CH4PC3 (11, AF2), PA3 (18, AF2), PA13 (46, AF2)
ETRPC0 (8, AF2), PA0 (14, AF2), PA8 (41, AF2)
TIM12CH1PA4 (20, AF10), PB14 (34, AF9), PA14 (49, AF10)
CH2PA5 (21, AF10), PB15 (35, AF9), PA15 (50, AF10)
TIM13CH1PA6 (22, AF9), PC4 (24, AF2), PA9 (42, AF2), PB3 (55, AF9)
TIM14CH1PA5 (21, AF9), PA7 (23, AF9), PA10 (43, AF9)
TIM15BKINPA9 (42, AF9)
CH1PA2 (16, AF9), PB14 (34, AF1), PB6 (58, AF9)
CH1NPA1 (15, AF9), PB15 (35, AF2), PB4 (56, AF9)
CH2PA3 (18, AF9), PB15 (35, AF1), PB7 (59, AF9)
TIM16BKINPB5 (57, AF1)
CH1PA6 (22, AF1), PA12 (45, AF1), PB4 (56, AF1), PB8 (61, AF1)
CH1NPA13 (46, AF1), PB6 (58, AF1)
TIM17BKINPA10 (43, AF1), PB4 (56, AF10)
CH1PA7 (23, AF1), PB5 (57, AF10), PB9 (62, AF1)
CH1NPB7 (59, AF1)
TIM19CH1PA0 (14, AF11), PC10 (51, AF2), PB6 (58, AF11)
CH2PA1 (15, AF11), PC11 (52, AF2), PB7 (59, AF11)
CH3PA2 (16, AF11), PC12 (53, AF2), PB8 (61, AF11)
CH4PA3 (18, AF11), PB9 (62, AF11)
ETRPB5 (57, AF11)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPA1 (15, AF0), PB15 (35, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (14, AF3)
G1_IO2PA1 (15, AF3)
G1_IO3PA2 (16, AF3)
G1_IO4PA3 (18, AF3)
G2_IO1PA4 (20, AF3)
G2_IO2PA5 (21, AF3)
G2_IO3PA6 (22, AF3)
G2_IO4PA7 (23, AF3)
G3_IO1PC4 (24, AF3)
G3_IO2PC5 (25, AF3)
G3_IO3PB0 (26, AF3)
G3_IO4PB1 (27, AF3)
G4_IO1PA9 (42, AF3)
G4_IO2PA10 (43, AF3)
G4_IO3PA13 (46, AF3)
G4_IO4PA14 (49, AF3)
G5_IO1PB3 (55, AF3)
G5_IO2PB4 (56, AF3)
G5_IO3PB6 (58, AF3)
G5_IO4PB7 (59, AF3)
G6_IO1PB14 (34, AF3)
G6_IO2PB15 (35, AF3)
G6_IO3PD8 (36, AF3)
SYNCPA15 (50, AF3), PB8 (61, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-TRACESWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)
NJTRSTPB4 (56, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (14)
SYS_WKUP1PA0 (14)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), TIM18 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15
5PF0-OSC_INввод-выводI2C2_SDA (AF4), RCC_OSC_IN
6PF1-OSC_OUTввод-выводI2C2_SCL (AF4), RCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10, TIM5_CH1 (AF2), TIM5_ETR (AF2)
9PC1ввод-выводADC1_IN11, TIM5_CH2 (AF2)
10PC2ввод-выводADC1_IN12, I2S2_MCK (AF5), SPI2_MISO (AF5), TIM5_CH3 (AF2)
11PC3ввод-выводADC1_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), TIM5_CH4 (AF2)
12VSSA/VREF-питание—
13VDDAпитание—
14PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM19_CH1 (AF11), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM5_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN1, COMP1_INP, I2S3_CK (AF6), RTC_REFIN (AF0), SPI3_SCK (AF6), TIM15_CH1N (AF9), TIM19_CH2 (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF8), I2S3_MCK (AF6), SPI3_MISO (AF6), TIM15_CH1 (AF9), TIM19_CH3 (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF7)
17VREF+питание—
18PA3ввод-выводADC1_IN3, COMP2_INP, I2S3_SD (AF6), SPI3_MOSI (AF6), TIM15_CH2 (AF9), TIM19_CH4 (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF7)
19VDDпитание—
20PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM12_CH1 (AF10), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
21PA5ввод-выводADC1_IN5, CEC (AF7), DAC1_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM12_CH2 (AF10), TIM14_CH1 (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
22PA6ввод-выводADC1_IN6, COMP1_OUT (AF8), DAC2_OUT1, I2S1_MCK (AF5), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM16_CH1 (AF1), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
23PA7ввод-выводADC1_IN7, COMP2_OUT (AF8), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM17_CH1 (AF1), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
24PC4ввод-выводADC1_IN14, TIM13_CH1 (AF2), TSC_G3_IO1 (AF3), USART1_TX (AF7)
25PC5ввод-выводADC1_IN15, TSC_G3_IO2 (AF3), USART1_RX (AF7)
26PB0ввод-выводADC1_IN8, I2S1_SD (AF5), SDADC1_AIN6P, SPI1_MOSI (AF5), TIM3_CH2 (AF10), TIM3_CH3 (AF2), TSC_G3_IO3 (AF3)
27PB1ввод-выводADC1_IN9, SDADC1_AIN5P, SDADC1_AIN6M, TIM3_CH4 (AF2), TSC_G3_IO4 (AF3)
28NPORсброс—
29PE8ввод-выводSDADC1_AIN8P, SDADC2_AIN8P
30PE9ввод-выводDAC1_EXTI9, DAC2_EXTI9, SDADC1_AIN7P, SDADC1_AIN8M, SDADC2_AIN7P, SDADC2_AIN8M
31VSSSD/VREFSD-питание—
32VDDSDпитание—
33VREFSD+питание—
34PB14ввод-выводI2S2_MCK (AF5), SDADC3_AIN8P, SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM15_CH1 (AF1), TSC_G6_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
35PB15ввод-выводADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN7P, SDADC3_AIN8M, SDADC3_EXTI15, SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TSC_G6_IO2 (AF3)
36PD8ввод-выводI2S2_CK (AF5), SDADC3_AIN6P, SPI2_SCK (AF5), TSC_G6_IO3 (AF3), USART3_TX (AF7)
37PC6ввод-выводI2S1_WS (AF5), SPI1_NSS (AF5), TIM3_CH1 (AF2)
38PC7ввод-выводI2S1_CK (AF5), SPI1_SCK (AF5), TIM3_CH2 (AF2)
39PC8ввод-выводI2S1_MCK (AF5), SPI1_MISO (AF5), TIM3_CH3 (AF2)
40PC9ввод-выводDAC1_EXTI9, DAC2_EXTI9, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM3_CH4 (AF2)
41PA8ввод-выводI2C2_SMBA (AF4), I2S2_CK (AF5), RCC_MCO (AF0), SPI2_SCK (AF5), TIM4_ETR (AF10), TIM5_CH1 (AF2), TIM5_ETR (AF2), USART1_CK (AF7)
42PA9ввод-выводDAC1_EXTI9, DAC2_EXTI9, I2C2_SCL (AF4), I2S2_MCK (AF5), SPI2_MISO (AF5), TIM13_CH1 (AF2), TIM15_BKIN (AF9), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
43PA10ввод-выводI2C2_SDA (AF4), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM14_CH1 (AF9), TIM17_BKIN (AF1), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S1_WS (AF6), I2S2_WS (AF5), SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI1_NSS (AF6), SPI2_NSS (AF5), TIM4_CH1 (AF10), TIM5_CH2 (AF2), USART1_CTS (AF7)
45PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), I2S1_CK (AF6), SPI1_SCK (AF6), TIM16_CH1 (AF1), TIM4_CH2 (AF10), TIM5_CH3 (AF2), USART1_DE (AF7), USART1_RTS (AF7)
46PA13ввод-выводI2S1_MCK (AF6), IR_OUT (AF5), SPI1_MISO (AF6), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TIM5_CH4 (AF2), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
47PF6ввод-выводI2C2_SCL (AF4), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
48PF7ввод-выводI2C2_SDA (AF4), USART2_CK (AF7)
49PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM12_CH1 (AF10), TSC_G4_IO4 (AF3)
50PA15ввод-выводADC1_EXTI15, I2C1_SCL (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM12_CH2 (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3)
51PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIM19_CH1 (AF2), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, I2S3_MCK (AF6), SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI3_MISO (AF6), TIM19_CH2 (AF2), USART3_RX (AF7)
53PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIM19_CH3 (AF2), USART3_CK (AF7)
54PD2ввод-выводTIM3_ETR (AF2)
55PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM13_CH1 (AF9), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TSC_G5_IO1 (AF3), USART2_TX (AF7)
56PB4ввод-выводI2S1_MCK (AF5), I2S3_MCK (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM15_CH1N (AF9), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
57PB5ввод-выводI2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM19_ETR (AF11), TIM3_CH2 (AF2), USART2_CK (AF7)
58PB6ввод-выводI2C1_SCL (AF4), TIM15_CH1 (AF9), TIM16_CH1N (AF1), TIM19_CH1 (AF11), TIM3_CH3 (AF10), TIM4_CH1 (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), TIM15_CH2 (AF9), TIM17_CH1N (AF1), TIM19_CH2 (AF11), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводCAN_RX (AF9), CEC (AF6), COMP1_OUT (AF8), I2C1_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM16_CH1 (AF1), TIM19_CH3 (AF11), TIM4_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF7)
62PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), IR_OUT (AF6), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM19_CH4 (AF11), TIM4_CH4 (AF2), USART3_RX (AF7)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VDDSD32—
VREF+17верхнее опорное напряжение АЦП и ЦАП
VREFSD+33—
VSS63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
VSSSD/VREFSD-31—
NPOR28—
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F378RCTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F378RCSTM32F378RCTx256 КБ32 КБ

Линейка STM32F3x8, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F373R8, STM32F373RB, STM32F373RCSTM32F37363 из 6428: NPOR → PB2

Частые вопросы

На каких выводах USART1 у STM32F378RC?

В корпусе LQFP64 сигнал USART1_TX выведен на PC4 (вывод 24, AF7) или PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PC5 (вывод 25, AF7) или PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32F378RC выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F378RC?

I2C1_SCL — PA15 (вывод 50, AF4) или PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PA14 (вывод 49, AF4) или PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F378RC в корпусе LQFP64?

51 из 64. Ещё 10 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F378RC?

От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
