STM32F378RC в корпусе WLCSP66: распиновка
STM32F378RC — микроконтроллер STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус WLCSP66 — 66 шариков, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 72 МГц
- Флеш-память
- 256 КБ
- ОЗУ
- 32 КБ
- Корпус
- WLCSP66, 66 шариков
- Линий ввода-вывода
- 51
- Напряжение питания
- 1,65…1,95 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

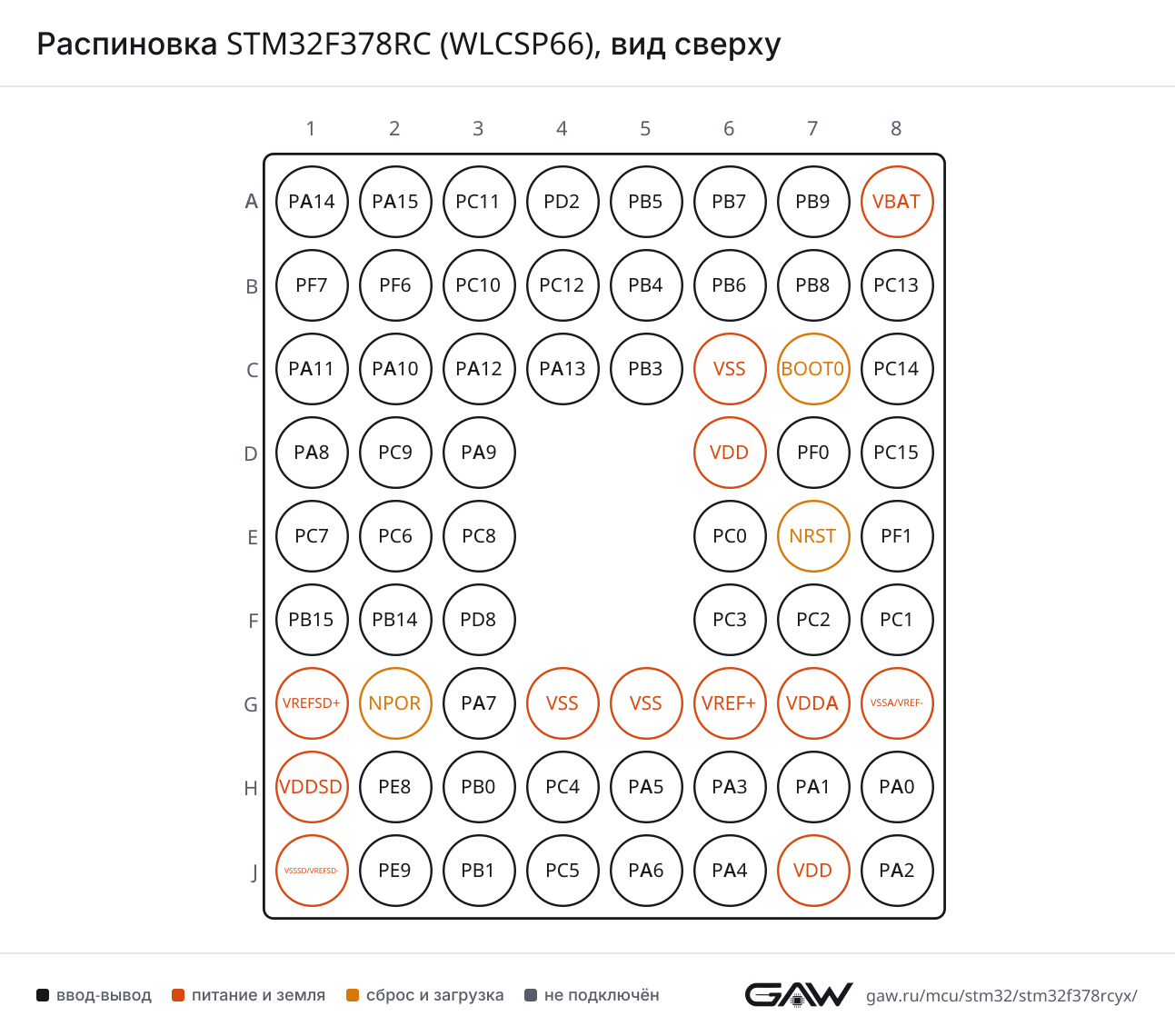

Схема корпуса WLCSP66
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D1, AF7) |
| CTS | PA11 (C1, AF7) | |
| DE | PA12 (C3, AF7) | |
| RTS | PA12 (C3, AF7) | |
| RX | PB7 (A6, AF7), PA10 (C2, AF7), PC5 (J4, AF7) | |
| TX | PB6 (B6, AF7), PA9 (D3, AF7), PC4 (H4, AF7) | |
| USART2 | CK | PB5 (A5, AF7), PF7 (B1, AF7), PA4 (J6, AF7) |
| CTS | PA0 (H8, AF7) | |
| DE | PA1 (H7, AF7) | |
| RTS | PA1 (H7, AF7) | |
| RX | PB4 (B5, AF7), PA3 (H6, AF7) | |
| TX | PB3 (C5, AF7), PA2 (J8, AF7) | |
| USART3 | CK | PC12 (B4, AF7) |
| CTS | PA13 (C4, AF7) | |
| DE | PF6 (B2, AF7), PB14 (F2, AF7) | |
| RTS | PF6 (B2, AF7), PB14 (F2, AF7) | |
| RX | PC11 (A3, AF7), PB9 (A7, AF7) | |
| TX | PC10 (B3, AF7), PB8 (B7, AF7), PD8 (F3, AF7) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (B5, AF5), PA13 (C4, AF6), PC8 (E3, AF5), PA6 (J5, AF5) |
| MOSI | PB5 (A5, AF5), PF6 (B2, AF5), PC9 (D2, AF5), PA7 (G3, AF5), PB0 (H3, AF5) | |
| NSS | PA15 (A2, AF5), PA11 (C1, AF6), PC6 (E2, AF5), PA4 (J6, AF5) | |
| SCK | PA12 (C3, AF6), PB3 (C5, AF5), PC7 (E1, AF5), PA5 (H5, AF5) | |
| SPI2 | MISO | PA9 (D3, AF5), PB14 (F2, AF5), PC2 (F7, AF5) |
| MOSI | PA10 (C2, AF5), PB15 (F1, AF5), PC3 (F6, AF5) | |
| NSS | PB9 (A7, AF5), PA11 (C1, AF5) | |
| SCK | PB8 (B7, AF5), PA8 (D1, AF5), PD8 (F3, AF5) | |
| SPI3 | MISO | PC11 (A3, AF6), PB4 (B5, AF6), PA2 (J8, AF6) |
| MOSI | PB5 (A5, AF6), PC12 (B4, AF6), PA3 (H6, AF6) | |
| NSS | PA15 (A2, AF6), PA4 (J6, AF6) | |
| SCK | PC10 (B3, AF6), PB3 (C5, AF6), PA1 (H7, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PA12 (C3, AF6), PB3 (C5, AF5), PC7 (E1, AF5), PA5 (H5, AF5) |
| MCK | PB4 (B5, AF5), PA13 (C4, AF6), PC8 (E3, AF5), PA6 (J5, AF5) | |
| SD | PB5 (A5, AF5), PF6 (B2, AF5), PC9 (D2, AF5), PA7 (G3, AF5), PB0 (H3, AF5) | |
| WS | PA15 (A2, AF5), PA11 (C1, AF6), PC6 (E2, AF5), PA4 (J6, AF5) | |
| I2S2 | CK | PB8 (B7, AF5), PA8 (D1, AF5), PD8 (F3, AF5) |
| MCK | PA9 (D3, AF5), PB14 (F2, AF5), PC2 (F7, AF5) | |
| SD | PA10 (C2, AF5), PB15 (F1, AF5), PC3 (F6, AF5) | |
| WS | PB9 (A7, AF5), PA11 (C1, AF5) | |
| I2S3 | CK | PC10 (B3, AF6), PB3 (C5, AF6), PA1 (H7, AF6) |
| MCK | PC11 (A3, AF6), PB4 (B5, AF6), PA2 (J8, AF6) | |
| SD | PB5 (A5, AF6), PC12 (B4, AF6), PA3 (H6, AF6) | |
| WS | PA15 (A2, AF6), PA4 (J6, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA15 (A2, AF4), PB6 (B6, AF4), PB8 (B7, AF4) |
| SDA | PA14 (A1, AF4), PB7 (A6, AF4), PB9 (A7, AF4) | |
| SMBA | PB5 (A5, AF4) | |
| I2C2 | SCL | PF6 (B2, AF4), PA9 (D3, AF4), PF1-OSC_OUT (E8, AF4) |
| SDA | PF7 (B1, AF4), PA10 (C2, AF4), PF0-OSC_IN (D7, AF4) | |
| SMBA | PA8 (D1, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PB8 (B7, AF9), PA11 (C1, AF9) |
| TX | PB9 (A7, AF9), PA12 (C3, AF9) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PB8 (B7, AF6), PA5 (H5, AF7) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (A3), PA11 (C1) |
| EXTI15 | PA15 (A2), PC15-OSC32_OUT (D8), PB15 (F1) | |
| IN0 | PA0 (H8) | |
| IN1 | PA1 (H7) | |
| IN2 | PA2 (J8) | |
| IN3 | PA3 (H6) | |
| IN4 | PA4 (J6) | |
| IN5 | PA5 (H5) | |
| IN6 | PA6 (J5) | |
| IN7 | PA7 (G3) | |
| IN8 | PB0 (H3) | |
| IN9 | PB1 (J3) | |
| IN10 | PC0 (E6) | |
| IN11 | PC1 (F8) | |
| IN12 | PC2 (F7) | |
| IN13 | PC3 (F6) | |
| IN14 | PC4 (H4) | |
| IN15 | PC5 (J4) |
SDADC — сигма-дельта АЦП
| Блок | Сигнал | Выводы |
|---|---|---|
| SDADC1 | AIN5P | PB1 (J3) |
| AIN6M | PB1 (J3) | |
| AIN6P | PB0 (H3) | |
| AIN7P | PE9 (J2) | |
| AIN8M | PE9 (J2) | |
| AIN8P | PE8 (H2) | |
| EXTI11 | PC11 (A3), PA11 (C1) | |
| EXTI15 | PA15 (A2), PC15-OSC32_OUT (D8), PB15 (F1) | |
| SDADC2 | AIN7P | PE9 (J2) |
| AIN8M | PE9 (J2) | |
| AIN8P | PE8 (H2) | |
| EXTI11 | PC11 (A3), PA11 (C1) | |
| EXTI15 | PA15 (A2), PC15-OSC32_OUT (D8), PB15 (F1) | |
| SDADC3 | AIN6P | PD8 (F3) |
| AIN7P | PB15 (F1) | |
| AIN8M | PB15 (F1) | |
| AIN8P | PB14 (F2) | |
| EXTI11 | PC11 (A3), PA11 (C1) | |
| EXTI15 | PA15 (A2), PC15-OSC32_OUT (D8), PB15 (F1) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (A7), PC9 (D2), PA9 (D3), PE9 (J2) |
| OUT1 | PA4 (J6) | |
| OUT2 | PA5 (H5) | |
| DAC2 | EXTI9 | PB9 (A7), PC9 (D2), PA9 (D3), PE9 (J2) |
| OUT1 | PA6 (J5) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (H8) |
| INP | PA1 (H7) | |
| OUT | PB8 (B7, AF8), PA11 (C1, AF8), PA0 (H8, AF8), PA6 (J5, AF8) | |
| COMP2 | INM | PA2 (J8) |
| INP | PA3 (H6) | |
| OUT | PB9 (A7, AF8), PA12 (C3, AF8), PA7 (G3, AF8), PA2 (J8, AF8) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM2 | CH1 | PA15 (A2, AF1), PA5 (H5, AF1), PA0 (H8, AF1) |
| CH2 | PB3 (C5, AF1), PA1 (H7, AF1) | |
| CH3 | PA9 (D3, AF10), PA2 (J8, AF1) | |
| CH4 | PA10 (C2, AF10), PA3 (H6, AF1) | |
| ETR | PA15 (A2, AF1), PA5 (H5, AF1), PA0 (H8, AF1) | |
| TIM3 | CH1 | PB4 (B5, AF2), PC6 (E2, AF2), PA6 (J5, AF2) |
| CH2 | PB5 (A5, AF2), PC7 (E1, AF2), PA7 (G3, AF2), PB0 (H3, AF10), PA4 (J6, AF2) | |
| CH3 | PB6 (B6, AF10), PC8 (E3, AF2), PB0 (H3, AF2) | |
| CH4 | PB7 (A6, AF10), PC9 (D2, AF2), PB1 (J3, AF2) | |
| ETR | PD2 (A4, AF2), PB3 (C5, AF10) | |
| TIM4 | CH1 | PB6 (B6, AF2), PA11 (C1, AF10) |
| CH2 | PB7 (A6, AF2), PA12 (C3, AF10) | |
| CH3 | PB8 (B7, AF2), PA13 (C4, AF10) | |
| CH4 | PB9 (A7, AF2), PF6 (B2, AF2) | |
| ETR | PB3 (C5, AF2), PA8 (D1, AF10) | |
| TIM5 | CH1 | PA8 (D1, AF2), PC0 (E6, AF2), PA0 (H8, AF2) |
| CH2 | PA11 (C1, AF2), PC1 (F8, AF2), PA1 (H7, AF2) | |
| CH3 | PA12 (C3, AF2), PC2 (F7, AF2), PA2 (J8, AF2) | |
| CH4 | PA13 (C4, AF2), PC3 (F6, AF2), PA3 (H6, AF2) | |
| ETR | PA8 (D1, AF2), PC0 (E6, AF2), PA0 (H8, AF2) | |
| TIM12 | CH1 | PA14 (A1, AF10), PB14 (F2, AF9), PA4 (J6, AF10) |
| CH2 | PA15 (A2, AF10), PB15 (F1, AF9), PA5 (H5, AF10) | |
| TIM13 | CH1 | PB3 (C5, AF9), PA9 (D3, AF2), PC4 (H4, AF2), PA6 (J5, AF9) |
| TIM14 | CH1 | PA10 (C2, AF9), PA7 (G3, AF9), PA5 (H5, AF9) |
| TIM15 | BKIN | PA9 (D3, AF9) |
| CH1 | PB6 (B6, AF9), PB14 (F2, AF1), PA2 (J8, AF9) | |
| CH1N | PB4 (B5, AF9), PB15 (F1, AF2), PA1 (H7, AF9) | |
| CH2 | PB7 (A6, AF9), PB15 (F1, AF1), PA3 (H6, AF9) | |
| TIM16 | BKIN | PB5 (A5, AF1) |
| CH1 | PB4 (B5, AF1), PB8 (B7, AF1), PA12 (C3, AF1), PA6 (J5, AF1) | |
| CH1N | PB6 (B6, AF1), PA13 (C4, AF1) | |
| TIM17 | BKIN | PB4 (B5, AF10), PA10 (C2, AF1) |
| CH1 | PB5 (A5, AF10), PB9 (A7, AF1), PA7 (G3, AF1) | |
| CH1N | PB7 (A6, AF1) | |
| TIM19 | CH1 | PC10 (B3, AF2), PB6 (B6, AF11), PA0 (H8, AF11) |
| CH2 | PC11 (A3, AF2), PB7 (A6, AF11), PA1 (H7, AF11) | |
| CH3 | PC12 (B4, AF2), PB8 (B7, AF11), PA2 (J8, AF11) | |
| CH4 | PB9 (A7, AF11), PA3 (H6, AF11) | |
| ETR | PB5 (A5, AF11) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (B8) |
| OUT_CALIB | PC13 (B8) | |
| REFIN | PB15 (F1, AF0), PA1 (H7, AF0) | |
| TS | PC13 (B8) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (H8, AF3) |
| G1_IO2 | PA1 (H7, AF3) | |
| G1_IO3 | PA2 (J8, AF3) | |
| G1_IO4 | PA3 (H6, AF3) | |
| G2_IO1 | PA4 (J6, AF3) | |
| G2_IO2 | PA5 (H5, AF3) | |
| G2_IO3 | PA6 (J5, AF3) | |
| G2_IO4 | PA7 (G3, AF3) | |
| G3_IO1 | PC4 (H4, AF3) | |
| G3_IO2 | PC5 (J4, AF3) | |
| G3_IO3 | PB0 (H3, AF3) | |
| G3_IO4 | PB1 (J3, AF3) | |
| G4_IO1 | PA9 (D3, AF3) | |
| G4_IO2 | PA10 (C2, AF3) | |
| G4_IO3 | PA13 (C4, AF3) | |
| G4_IO4 | PA14 (A1, AF3) | |
| G5_IO1 | PB3 (C5, AF3) | |
| G5_IO2 | PB4 (B5, AF3) | |
| G5_IO3 | PB6 (B6, AF3) | |
| G5_IO4 | PB7 (A6, AF3) | |
| G6_IO1 | PB14 (F2, AF3) | |
| G6_IO2 | PB15 (F1, AF3) | |
| G6_IO3 | PD8 (F3, AF3) | |
| SYNC | PA15 (A2, AF3), PB8 (B7, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A1, AF0) |
| JTDI | PA15 (A2, AF0) | |
| JTDO-TRACESWO | PB3 (C5, AF0) | |
| JTMS-SWDIO | PA13 (C4, AF0) | |
| NJTRST | PB4 (B5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (D1, AF0) |
| OSC_IN | PF0-OSC_IN (D7) | |
| OSC_OUT | PF1-OSC_OUT (E8) | |
| OSC32_IN | PC14-OSC32_IN (C8) | |
| OSC32_OUT | PC15-OSC32_OUT (D8) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (B8) |
| RTC_TAMP2 | PA0 (H8) | |
| SYS_WKUP1 | PA0 (H8) | |
| SYS_WKUP2 | PC13 (B8) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), TIM18 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 66 шариков корпуса WLCSP66 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PA14 | ввод-вывод | I2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM12_CH1 (AF10), TSC_G4_IO4 (AF3) |
| A2 | PA15 | ввод-вывод | ADC1_EXTI15, I2C1_SCL (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM12_CH2 (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3) |
| A3 | PC11 | ввод-вывод | ADC1_EXTI11, I2S3_MCK (AF6), SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI3_MISO (AF6), TIM19_CH2 (AF2), USART3_RX (AF7) |
| A4 | PD2 | ввод-вывод | TIM3_ETR (AF2) |
| A5 | PB5 | ввод-вывод | I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM19_ETR (AF11), TIM3_CH2 (AF2), USART2_CK (AF7) |
| A6 | PB7 | ввод-вывод | I2C1_SDA (AF4), TIM15_CH2 (AF9), TIM17_CH1N (AF1), TIM19_CH2 (AF11), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF7) |
| A7 | PB9 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), IR_OUT (AF6), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM19_CH4 (AF11), TIM4_CH4 (AF2), USART3_RX (AF7) |
| A8 | VBAT | питание | — |
| B1 | PF7 | ввод-вывод | I2C2_SDA (AF4), USART2_CK (AF7) |
| B2 | PF6 | ввод-вывод | I2C2_SCL (AF4), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM4_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| B3 | PC10 | ввод-вывод | I2S3_CK (AF6), SPI3_SCK (AF6), TIM19_CH1 (AF2), USART3_TX (AF7) |
| B4 | PC12 | ввод-вывод | I2S3_SD (AF6), SPI3_MOSI (AF6), TIM19_CH3 (AF2), USART3_CK (AF7) |
| B5 | PB4 | ввод-вывод | I2S1_MCK (AF5), I2S3_MCK (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM15_CH1N (AF9), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7) |
| B6 | PB6 | ввод-вывод | I2C1_SCL (AF4), TIM15_CH1 (AF9), TIM16_CH1N (AF1), TIM19_CH1 (AF11), TIM3_CH3 (AF10), TIM4_CH1 (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF7) |
| B7 | PB8 | ввод-вывод | CAN_RX (AF9), CEC (AF6), COMP1_OUT (AF8), I2C1_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM16_CH1 (AF1), TIM19_CH3 (AF11), TIM4_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF7) |
| B8 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| C1 | PA11 | ввод-вывод | ADC1_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S1_WS (AF6), I2S2_WS (AF5), SDADC1_EXTI11, SDADC2_EXTI11, SDADC3_EXTI11, SPI1_NSS (AF6), SPI2_NSS (AF5), TIM4_CH1 (AF10), TIM5_CH2 (AF2), USART1_CTS (AF7) |
| C2 | PA10 | ввод-вывод | I2C2_SDA (AF4), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM14_CH1 (AF9), TIM17_BKIN (AF1), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7) |
| C3 | PA12 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), I2S1_CK (AF6), SPI1_SCK (AF6), TIM16_CH1 (AF1), TIM4_CH2 (AF10), TIM5_CH3 (AF2), USART1_DE (AF7), USART1_RTS (AF7) |
| C4 | PA13 | ввод-вывод | I2S1_MCK (AF6), IR_OUT (AF5), SPI1_MISO (AF6), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TIM5_CH4 (AF2), TSC_G4_IO3 (AF3), USART3_CTS (AF7) |
| C5 | PB3 | ввод-вывод | I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM13_CH1 (AF9), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TSC_G5_IO1 (AF3), USART2_TX (AF7) |
| C6 | VSS | питание | — |
| C7 | BOOT0 | загрузка | — |
| C8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D1 | PA8 | ввод-вывод | I2C2_SMBA (AF4), I2S2_CK (AF5), RCC_MCO (AF0), SPI2_SCK (AF5), TIM4_ETR (AF10), TIM5_CH1 (AF2), TIM5_ETR (AF2), USART1_CK (AF7) |
| D2 | PC9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM3_CH4 (AF2) |
| D3 | PA9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, I2C2_SCL (AF4), I2S2_MCK (AF5), SPI2_MISO (AF5), TIM13_CH1 (AF2), TIM15_BKIN (AF9), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7) |
| D6 | VDD | питание | — |
| D7 | PF0-OSC_IN | ввод-вывод | I2C2_SDA (AF4), RCC_OSC_IN |
| D8 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT, SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_EXTI15 |
| E1 | PC7 | ввод-вывод | I2S1_CK (AF5), SPI1_SCK (AF5), TIM3_CH2 (AF2) |
| E2 | PC6 | ввод-вывод | I2S1_WS (AF5), SPI1_NSS (AF5), TIM3_CH1 (AF2) |
| E3 | PC8 | ввод-вывод | I2S1_MCK (AF5), SPI1_MISO (AF5), TIM3_CH3 (AF2) |
| E6 | PC0 | ввод-вывод | ADC1_IN10, TIM5_CH1 (AF2), TIM5_ETR (AF2) |
| E7 | NRST | сброс | — |
| E8 | PF1-OSC_OUT | ввод-вывод | I2C2_SCL (AF4), RCC_OSC_OUT |
| F1 | PB15 | ввод-вывод | ADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SDADC1_EXTI15, SDADC2_EXTI15, SDADC3_AIN7P, SDADC3_AIN8M, SDADC3_EXTI15, SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TSC_G6_IO2 (AF3) |
| F2 | PB14 | ввод-вывод | I2S2_MCK (AF5), SDADC3_AIN8P, SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM15_CH1 (AF1), TSC_G6_IO1 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| F3 | PD8 | ввод-вывод | I2S2_CK (AF5), SDADC3_AIN6P, SPI2_SCK (AF5), TSC_G6_IO3 (AF3), USART3_TX (AF7) |
| F6 | PC3 | ввод-вывод | ADC1_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), TIM5_CH4 (AF2) |
| F7 | PC2 | ввод-вывод | ADC1_IN12, I2S2_MCK (AF5), SPI2_MISO (AF5), TIM5_CH3 (AF2) |
| F8 | PC1 | ввод-вывод | ADC1_IN11, TIM5_CH2 (AF2) |
| G1 | VREFSD+ | питание | — |
| G2 | NPOR | сброс | — |
| G3 | PA7 | ввод-вывод | ADC1_IN7, COMP2_OUT (AF8), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM17_CH1 (AF1), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3) |
| G4 | VSS | питание | — |
| G5 | VSS | питание | — |
| G6 | VREF+ | питание | — |
| G7 | VDDA | питание | — |
| G8 | VSSA/VREF- | питание | — |
| H1 | VDDSD | питание | — |
| H2 | PE8 | ввод-вывод | SDADC1_AIN8P, SDADC2_AIN8P |
| H3 | PB0 | ввод-вывод | ADC1_IN8, I2S1_SD (AF5), SDADC1_AIN6P, SPI1_MOSI (AF5), TIM3_CH2 (AF10), TIM3_CH3 (AF2), TSC_G3_IO3 (AF3) |
| H4 | PC4 | ввод-вывод | ADC1_IN14, TIM13_CH1 (AF2), TSC_G3_IO1 (AF3), USART1_TX (AF7) |
| H5 | PA5 | ввод-вывод | ADC1_IN5, CEC (AF7), DAC1_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM12_CH2 (AF10), TIM14_CH1 (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3) |
| H6 | PA3 | ввод-вывод | ADC1_IN3, COMP2_INP, I2S3_SD (AF6), SPI3_MOSI (AF6), TIM15_CH2 (AF9), TIM19_CH4 (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF7) |
| H7 | PA1 | ввод-вывод | ADC1_IN1, COMP1_INP, I2S3_CK (AF6), RTC_REFIN (AF0), SPI3_SCK (AF6), TIM15_CH1N (AF9), TIM19_CH2 (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7) |
| H8 | PA0 | ввод-вывод | ADC1_IN0, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM19_CH1 (AF11), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM5_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF7) |
| J1 | VSSSD/VREFSD- | питание | — |
| J2 | PE9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, SDADC1_AIN7P, SDADC1_AIN8M, SDADC2_AIN7P, SDADC2_AIN8M |
| J3 | PB1 | ввод-вывод | ADC1_IN9, SDADC1_AIN5P, SDADC1_AIN6M, TIM3_CH4 (AF2), TSC_G3_IO4 (AF3) |
| J4 | PC5 | ввод-вывод | ADC1_IN15, TSC_G3_IO2 (AF3), USART1_RX (AF7) |
| J5 | PA6 | ввод-вывод | ADC1_IN6, COMP1_OUT (AF8), DAC2_OUT1, I2S1_MCK (AF5), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM16_CH1 (AF1), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3) |
| J6 | PA4 | ввод-вывод | ADC1_IN4, DAC1_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM12_CH1 (AF10), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7) |
| J7 | VDD | питание | — |
| J8 | PA2 | ввод-вывод | ADC1_IN2, COMP2_INM, COMP2_OUT (AF8), I2S3_MCK (AF6), SPI3_MISO (AF6), TIM15_CH1 (AF9), TIM19_CH3 (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | A8 | резервное питание: часы реального времени и резервные регистры |
| VDD | D6, J7 | питание цифровой части и линий ввода-вывода |
| VDDA | G7 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDSD | H1 | — |
| VREF+ | G6 | верхнее опорное напряжение АЦП и ЦАП |
| VREFSD+ | G1 | — |
| VSS | C6, G4, G5 | общий провод (земля) |
| VSSA/VREF- | G8 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| VSSSD/VREFSD- | J1 | — |
| NPOR | G2 | — |
| NRST | E7 | сброс, активный уровень — низкий |
| BOOT0 | C7 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F378RCYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F378RC | STM32F378RCYx | 256 КБ | 32 КБ |
Линейка STM32F3x8, семейство STM32F3, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP66, у которых совпадает не меньше 90 % выводов.
Частые вопросы
На каких выводах USART1 у STM32F378RC?
В корпусе WLCSP66 сигнал USART1_TX выведен на PB6 (шарик B6, AF7) или PA9 (шарик D3, AF7) или PC4 (шарик H4, AF7), USART1_RX — на PB7 (шарик A6, AF7) или PA10 (шарик C2, AF7) или PC5 (шарик J4, AF7).
Где у STM32F378RC выводы SWD для программатора?
SWDIO — PA13 (шарик C4, AF0), SWCLK — PA14 (шарик A1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F378RC?
I2C1_SCL — PA15 (шарик A2, AF4) или PB6 (шарик B6, AF4) или PB8 (шарик B7, AF4), I2C1_SDA — PA14 (шарик A1, AF4) или PB7 (шарик A6, AF4) или PB9 (шарик A7, AF4).
Сколько выводов ввода-вывода у STM32F378RC в корпусе WLCSP66?
51 из 66. Ещё 12 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F378RC?
От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F3Cortex-M4 с FPU, до 72 МГц: F301–F303, F334, F373 и версии F3x8 на 1,8 В — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
