STM32F401CD и STM32F401CE в корпусе WLCSP49: распиновка

STM32F401CD и STM32F401CE — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 84 МГц: 384 и 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус WLCSP49 — 49 шариков, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 84 МГц
Флеш-память
384 и 512 КБ
ОЗУ
96 КБ
Корпус
WLCSP49, 49 шариков
Линий ввода-вывода
36
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

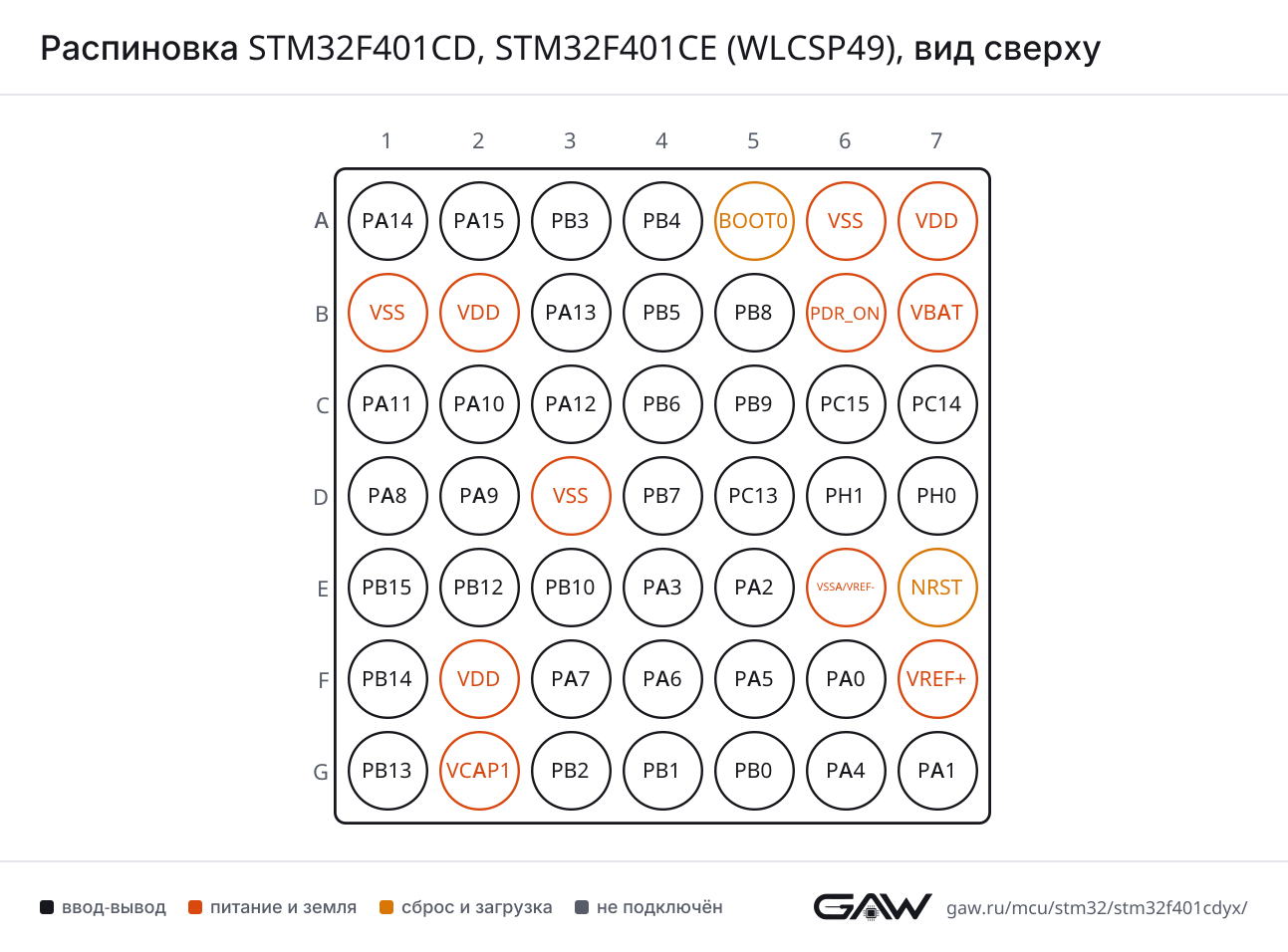

Схема корпуса WLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F401CD, STM32F401CE в корпусе WLCSP49, вид сверхуABCDEFG1234567PA14 — шарик A1: SYS_JTCK-SWCLKPA14PA15 — шарик A2: ADC1_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PB3 — шарик A3: I2C2_SDA, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PB4 — шарик A4: I2C3_SDA, I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4BOOT0 — шарик A5BOOT0VSS — шарик A6VSSVDD — шарик A7VDDVSS — шарик B1VSSVDD — шарик B2VDDPA13 — шарик B3: SYS_JTMS-SWDIOPA13PB5 — шарик B4: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2PB5PB8 — шарик B5: I2C1_SCL, TIM10_CH1, TIM4_CH3PB8PDR_ON — шарик B6PDR_ONVBAT — шарик B7VBATPA11 — шарик C1: ADC1_EXTI11, TIM1_CH4, USART1_CTS, USART6_TX, USB_OTG_FS_DMPA11PA10 — шарик C2: TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PA12 — шарик C3: TIM1_ETR, USART1_RTS, USART6_RX, USB_OTG_FS_DPPA12PB6 — шарик C4: I2C1_SCL, TIM4_CH1, USART1_TXPB6PB9 — шарик C5: I2C1_SDA, I2S2_WS, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PC15-OSC32_OUT — шарик C6: ADC1_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик C7: RCC_OSC32_INPC14PA8 — шарик D1: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PA9 — шарик D2: I2C3_SMBA, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9VSS — шарик D3VSSPB7 — шарик D4: I2C1_SDA, TIM4_CH2, USART1_RXPB7PC13-ANTI_TAMP — шарик D5: RTC_AF1PC13PH1 - OSC_OUT — шарик D6: RCC_OSC_OUTPH1PH0 - OSC_IN — шарик D7: RCC_OSC_INPH0PB15 — шарик E1: ADC1_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM1_CH3NPB15PB12 — шарик E2: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKINPB12PB10 — шарик E3: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3PB10PA3 — шарик E4: ADC1_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RXPA3PA2 — шарик E5: ADC1_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2VSSA/VREF- — шарик E6VSSA/VREF-NRST — шарик E7NRSTPB14 — шарик F1: I2S2_ext_SD, SPI2_MISO, TIM1_CH2NPB14VDD — шарик F2VDDPA7 — шарик F3: ADC1_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH2PA7PA6 — шарик F4: ADC1_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH1PA6PA5 — шарик F5: ADC1_IN5, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA0-WKUP — шарик F6: ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTSPA0VREF+ — шарик F7VREF+PB13 — шарик G1: I2S2_CK, SPI2_SCK, TIM1_CH1NPB13VCAP1 — шарик G2VCAP1PB2 — шарик G3PB2PB1 — шарик G4: ADC1_IN9, TIM1_CH3N, TIM3_CH4PB1PB0 — шарик G5: ADC1_IN8, TIM1_CH2N, TIM3_CH3PB0PA4 — шарик G6: ADC1_IN4, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA1 — шарик G7: ADC1_IN1, TIM2_CH2, TIM5_CH2, USART2_RTSPA1WLCSP49, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D1, AF7)
CTSPA11 (C1, AF7)
RTSPA12 (C3, AF7)
RXPA10 (C2, AF7), PB7 (D4, AF7)
TXPB6 (C4, AF7), PA9 (D2, AF7)
USART2CKPA4 (G6, AF7)
CTSPA0-WKUP (F6, AF7)
RTSPA1 (G7, AF7)
RXPA3 (E4, AF7)
TXPA2 (E5, AF7)
USART6RXPA12 (C3, AF8)
TXPA11 (C1, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A4, AF5), PA6 (F4, AF5)
MOSIPB5 (B4, AF5), PA7 (F3, AF5)
NSSPA15 (A2, AF5), PA4 (G6, AF5)
SCKPB3 (A3, AF5), PA5 (F5, AF5)
SPI2MISOPB14 (F1, AF5)
MOSIPB15 (E1, AF5)
NSSPB9 (C5, AF5), PB12 (E2, AF5)
SCKPB10 (E3, AF5), PB13 (G1, AF5)
SPI3MISOPB4 (A4, AF6)
MOSIPB5 (B4, AF6)
NSSPA15 (A2, AF6), PA4 (G6, AF6)
SCKPB3 (A3, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB10 (E3, AF5), PB13 (G1, AF5)
ext_SDPB14 (F1, AF6)
SDPB15 (E1, AF5)
WSPB9 (C5, AF5), PB12 (E2, AF5)
I2S3CKPB3 (A3, AF6)
ext_SDPB4 (A4, AF7)
SDPB5 (B4, AF6)
WSPA15 (A2, AF6), PA4 (G6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B5, AF4), PB6 (C4, AF4)
SDAPB9 (C5, AF4), PB7 (D4, AF4)
SMBAPB5 (B4, AF4)
I2C2SCLPB10 (E3, AF4)
SDAPB3 (A3, AF9)
SMBAPB12 (E2, AF4)
I2C3SCLPA8 (D1, AF4)
SDAPB4 (A4, AF9)
SMBAPA9 (D2, AF4)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C1, AF10)
DPPA12 (C3, AF10)
IDPA10 (C2, AF10)
SOFPA8 (D1, AF10)
VBUSPA9 (D2)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1)
EXTI15PA15 (A2), PC15-OSC32_OUT (C6), PB15 (E1)
IN0PA0-WKUP (F6)
IN1PA1 (G7)
IN2PA2 (E5)
IN3PA3 (E4)
IN4PA4 (G6)
IN5PA5 (F5)
IN6PA6 (F4)
IN7PA7 (F3)
IN8PB0 (G5)
IN9PB1 (G4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (E2, AF1), PA6 (F4, AF1)
CH1PA8 (D1, AF1)
CH1NPA7 (F3, AF1), PB13 (G1, AF1)
CH2PA9 (D2, AF1)
CH2NPB14 (F1, AF1), PB0 (G5, AF1)
CH3PA10 (C2, AF1)
CH3NPB15 (E1, AF1), PB1 (G4, AF1)
CH4PA11 (C1, AF1)
ETRPA12 (C3, AF1)
TIM2CH1PA15 (A2, AF1), PA5 (F5, AF1), PA0-WKUP (F6, AF1)
CH2PB3 (A3, AF1), PA1 (G7, AF1)
CH3PB10 (E3, AF1), PA2 (E5, AF1)
CH4PA3 (E4, AF1)
ETRPA15 (A2, AF1), PA5 (F5, AF1), PA0-WKUP (F6, AF1)
TIM3CH1PB4 (A4, AF2), PA6 (F4, AF2)
CH2PB5 (B4, AF2), PA7 (F3, AF2)
CH3PB0 (G5, AF2)
CH4PB1 (G4, AF2)
TIM4CH1PB6 (C4, AF2)
CH2PB7 (D4, AF2)
CH3PB8 (B5, AF2)
CH4PB9 (C5, AF2)
TIM5CH1PA0-WKUP (F6, AF2)
CH2PA1 (G7, AF2)
CH3PA2 (E5, AF2)
CH4PA3 (E4, AF2)
TIM9CH1PA2 (E5, AF3)
CH2PA3 (E4, AF3)
TIM10CH1PB8 (B5, AF3)
TIM11CH1PB9 (C5, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (D5)
REFINPB15 (E1, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A1, AF0)
JTDIPA15 (A2, AF0)
JTDO-SWOPB3 (A3, AF0)
JTMS-SWDIOPA13 (B3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (D1, AF0)
OSC_INPH0 - OSC_IN (D7)
OSC_OUTPH1 - OSC_OUT (D6)
OSC32_INPC14-OSC32_IN (C7)
OSC32_OUTPC15-OSC32_OUT (C6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0-WKUP (F6)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 49 шариков корпуса WLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A2PA15ввод-выводADC1_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
A3PB3ввод-выводI2C2_SDA (AF9), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
A4PB4ввод-выводI2C3_SDA (AF9), I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
A5BOOT0загрузка—
A6VSSпитание—
A7VDDпитание—
B1VSSпитание—
B2VDDпитание—
B3PA13ввод-выводSYS_JTMS-SWDIO (AF0)
B4PB5ввод-выводI2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2)
B5PB8ввод-выводI2C1_SCL (AF4), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
B6PDR_ONпитание—
B7VBATпитание—
C1PA11ввод-выводADC1_EXTI11, TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
C2PA10ввод-выводTIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
C3PA12ввод-выводTIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
C4PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
C5PB9ввод-выводI2C1_SDA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
C6PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
C7PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
D2PA9ввод-выводI2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
D3VSSпитание—
D4PB7ввод-выводI2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
D5PC13-ANTI_TAMPввод-выводRTC_AF1
D6PH1 - OSC_OUTввод-выводRCC_OSC_OUT
D7PH0 - OSC_INввод-выводRCC_OSC_IN
E1PB15ввод-выводADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
E2PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1)
E3PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1)
E4PA3ввод-выводADC1_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
E5PA2ввод-выводADC1_IN2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
E6VSSA/VREF-питание—
E7NRSTсброс—
F1PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM1_CH2N (AF1)
F2VDDпитание—
F3PA7ввод-выводADC1_IN7, SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
F4PA6ввод-выводADC1_IN6, SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
F5PA5ввод-выводADC1_IN5, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1)
F6PA0-WKUPввод-выводADC1_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), USART2_CTS (AF7)
F7VREF+питание—
G1PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1)
G2VCAP1питание—
G3PB2ввод-вывод—
G4PB1ввод-выводADC1_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2)
G5PB0ввод-выводADC1_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2)
G6PA4ввод-выводADC1_IN4, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
G7PA1ввод-выводADC1_IN1, TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
PDR_ONB6управление внутренней схемой сброса по питанию
VBATB7резервное питание: часы реального времени и резервные регистры
VCAP1G2—
VDDA7, B2, F2питание цифровой части и линий ввода-вывода
VREF+F7верхнее опорное напряжение АЦП и ЦАП
VSSA6, B1, D3общий провод (земля)
VSSA/VREF-E6общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTE7сброс, активный уровень — низкий
BOOT0A5выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F401C(D-E)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F401CDSTM32F401CDYx384 КБ96 КБ
STM32F401CESTM32F401CEYx512 КБ96 КБ

Линейка STM32F401, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP49, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F401CB, STM32F401CCSTM32F40149 из 49выводы совпадают полностью
STM32F401CCSTM32F40149 из 49выводы совпадают полностью
STM32F411CC, STM32F411CESTM32F41147 из 49E6: VSSA/VREF- → VSSA; F7: VREF+ → VDDA

Частые вопросы

На каких выводах USART1 у STM32F401CD?

В корпусе WLCSP49 сигнал USART1_TX выведен на PB6 (шарик C4, AF7) или PA9 (шарик D2, AF7), USART1_RX — на PA10 (шарик C2, AF7) или PB7 (шарик D4, AF7).

Где у STM32F401CD выводы SWD для программатора?

SWDIO — PA13 (шарик B3, AF0), SWCLK — PA14 (шарик A1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F401CD?

I2C1_SCL — PB8 (шарик B5, AF4) или PB6 (шарик C4, AF4), I2C1_SDA — PB9 (шарик C5, AF4) или PB7 (шарик D4, AF4).

Сколько выводов ввода-вывода у STM32F401CD в корпусе WLCSP49?

36 из 49. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F401CD и STM32F401CE?

Объёмом памяти: STM32F401CD — 384 КБ флеш-памяти и 96 КБ ОЗУ, STM32F401CE — 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F401CD?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
