STM32F407IE и STM32F407IG в корпусе UFBGA176: распиновка
STM32F407IE и STM32F407IG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 168 МГц: 512 КБ и 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус UFBGA176 — 201 шарик, из них 140 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 168 МГц
- Флеш-память
- 512 КБ и 1 МБ
- ОЗУ
- 128 КБ
- Корпус
- UFBGA176, 201 шарик
- Линий ввода-вывода
- 140
- Напряжение питания
- 1,8…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

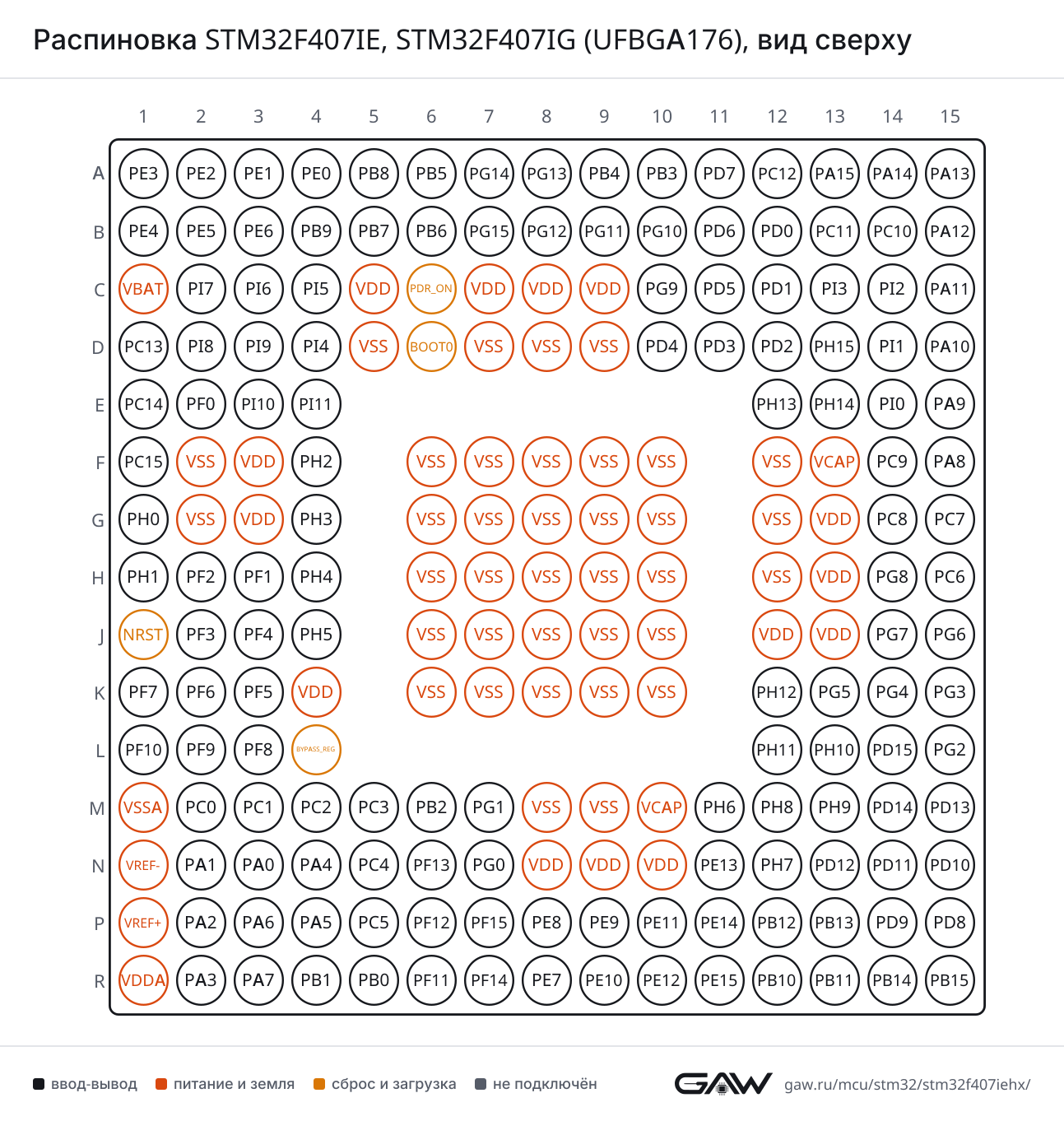

Схема корпуса UFBGA176
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (F15, AF7) |
| CTS | PA11 (C15, AF7) | |
| RTS | PA12 (B15, AF7) | |
| RX | PB7 (B5, AF7), PA10 (D15, AF7) | |
| TX | PB6 (B6, AF7), PA9 (E15, AF7) | |
| USART2 | CK | PD7 (A11, AF7), PA4 (N4, AF7) |
| CTS | PD3 (D11, AF7), PA0-WKUP (N3, AF7) | |
| RTS | PD4 (D10, AF7), PA1 (N2, AF7) | |
| RX | PD6 (B11, AF7), PA3 (R2, AF7) | |
| TX | PD5 (C11, AF7), PA2 (P2, AF7) | |
| USART3 | CK | PC12 (A12, AF7), PD10 (N15, AF7), PB12 (P12, AF7) |
| CTS | PD11 (N14, AF7), PB13 (P13, AF7) | |
| RTS | PD12 (N13, AF7), PB14 (R14, AF7) | |
| RX | PC11 (B13, AF7), PD9 (P14, AF7), PB11 (R13, AF7) | |
| TX | PC10 (B14, AF7), PD8 (P15, AF7), PB10 (R12, AF7) | |
| USART6 | CK | PC8 (G14, AF8), PG7 (J14, AF8) |
| CTS | PG13 (A8, AF8), PG15 (B7, AF8) | |
| RTS | PG12 (B8, AF8), PG8 (H14, AF8) | |
| RX | PG9 (C10, AF8), PC7 (G15, AF8) | |
| TX | PG14 (A7, AF8), PC6 (H15, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (B13, AF8), PA1 (N2, AF8) |
| TX | PC10 (B14, AF8), PA0-WKUP (N3, AF8) | |
| UART5 | RX | PD2 (D12, AF8) |
| TX | PC12 (A12, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A9, AF5), PA6 (P3, AF5) |
| MOSI | PB5 (A6, AF5), PA7 (R3, AF5) | |
| NSS | PA15 (A13, AF5), PA4 (N4, AF5) | |
| SCK | PB3 (A10, AF5), PA5 (P4, AF5) | |
| SPI2 | MISO | PI2 (C14, AF5), PC2 (M4, AF5), PB14 (R14, AF5) |
| MOSI | PI3 (C13, AF5), PC3 (M5, AF5), PB15 (R15, AF5) | |
| NSS | PB9 (B4, AF5), PI0 (E14, AF5), PB12 (P12, AF5) | |
| SCK | PI1 (D14, AF5), PB13 (P13, AF5), PB10 (R12, AF5) | |
| SPI3 | MISO | PB4 (A9, AF6), PC11 (B13, AF6) |
| MOSI | PB5 (A6, AF6), PC12 (A12, AF6) | |
| NSS | PA15 (A13, AF6), PA4 (N4, AF6) | |
| SCK | PB3 (A10, AF6), PC10 (B14, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (F14, AF5) |
| I2S2 | CK | PI1 (D14, AF5), PB13 (P13, AF5), PB10 (R12, AF5) |
| ext_SD | PI2 (C14, AF6), PC2 (M4, AF6), PB14 (R14, AF6) | |
| MCK | PC6 (H15, AF5) | |
| SD | PI3 (C13, AF5), PC3 (M5, AF5), PB15 (R15, AF5) | |
| WS | PB9 (B4, AF5), PI0 (E14, AF5), PB12 (P12, AF5) | |
| I2S3 | CK | PB3 (A10, AF6), PC10 (B14, AF6) |
| ext_SD | PB4 (A9, AF7), PC11 (B13, AF5) | |
| MCK | PC7 (G15, AF6) | |
| SD | PB5 (A6, AF6), PC12 (A12, AF6) | |
| WS | PA15 (A13, AF6), PA4 (N4, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A5, AF4), PB6 (B6, AF4) |
| SDA | PB9 (B4, AF4), PB7 (B5, AF4) | |
| SMBA | PB5 (A6, AF4) | |
| I2C2 | SCL | PF1 (H3, AF4), PH4 (H4, AF4), PB10 (R12, AF4) |
| SDA | PF0 (E2, AF4), PH5 (J4, AF4), PB11 (R13, AF4) | |
| SMBA | PF2 (H2, AF4), PH6 (M11, AF4), PB12 (P12, AF4) | |
| I2C3 | SCL | PA8 (F15, AF4), PH7 (N12, AF4) |
| SDA | PC9 (F14, AF4), PH8 (M12, AF4) | |
| SMBA | PA9 (E15, AF4), PH9 (M13, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (A5, AF9), PD0 (B12, AF9), PA11 (C15, AF9), PI9 (D3, AF9) |
| TX | PB9 (B4, AF9), PA12 (B15, AF9), PD1 (C12, AF9), PH13 (E12, AF9) | |
| CAN2 | RX | PB5 (A6, AF9), PB12 (P12, AF9) |
| TX | PB6 (B6, AF9), PB13 (P13, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C15, AF10) |
| DP | PA12 (B15, AF10) | |
| ID | PA10 (D15, AF10) | |
| SOF | PA8 (F15, AF10) | |
| VBUS | PA9 (E15) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (R14, AF12) |
| DP | PB15 (R15, AF12) | |
| ID | PB12 (P12, AF12) | |
| SOF | PA4 (N4, AF12) | |
| ULPI_CK | PA5 (P4, AF10) | |
| ULPI_D0 | PA3 (R2, AF10) | |
| ULPI_D1 | PB0 (R5, AF10) | |
| ULPI_D2 | PB1 (R4, AF10) | |
| ULPI_D3 | PB10 (R12, AF10) | |
| ULPI_D4 | PB11 (R13, AF10) | |
| ULPI_D5 | PB12 (P12, AF10) | |
| ULPI_D6 | PB13 (P13, AF10) | |
| ULPI_D7 | PB5 (A6, AF10) | |
| ULPI_DIR | PI11 (E4, AF10), PC2 (M4, AF10) | |
| ULPI_NXT | PH4 (H4, AF10), PC3 (M5, AF10) | |
| ULPI_STP | PC0 (M2, AF10) | |
| VBUS | PB13 (P13) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | COL | PH3 (G4, AF11), PA3 (R2, AF11) |
| CRS | PH2 (F4, AF11), PA0-WKUP (N3, AF11) | |
| CRS_DV | PA7 (R3, AF11) | |
| MDC | PC1 (M3, AF11) | |
| MDIO | PA2 (P2, AF11) | |
| PPS_OUT | PB5 (A6, AF11), PG8 (H14, AF11) | |
| REF_CLK | PA1 (N2, AF11) | |
| RX_CLK | PA1 (N2, AF11) | |
| RX_DV | PA7 (R3, AF11) | |
| RX_ER | PI10 (E3, AF11), PB10 (R12, AF11) | |
| RXD0 | PC4 (N5, AF11) | |
| RXD1 | PC5 (P5, AF11) | |
| RXD2 | PH6 (M11, AF11), PB0 (R5, AF11) | |
| RXD3 | PH7 (N12, AF11), PB1 (R4, AF11) | |
| TX_CLK | PC3 (M5, AF11) | |
| TX_EN | PG11 (B9, AF11), PB11 (R13, AF11) | |
| TXD0 | PG13 (A8, AF11), PB12 (P12, AF11) | |
| TXD1 | PG14 (A7, AF11), PB13 (P13, AF11) | |
| TXD2 | PC2 (M4, AF11) | |
| TXD3 | PE2 (A2, AF11), PB8 (A5, AF11) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (A12, AF12) |
| CMD | PD2 (D12, AF12) | |
| D0 | PC8 (G14, AF12) | |
| D1 | PC9 (F14, AF12) | |
| D2 | PC10 (B14, AF12) | |
| D3 | PC11 (B13, AF12) | |
| D4 | PB8 (A5, AF12) | |
| D5 | PB9 (B4, AF12) | |
| D6 | PC6 (H15, AF12) | |
| D7 | PC7 (G15, AF12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13) |
| EXTI15 | PA15 (A13), PG15 (B7), PH15 (D13), PC15-OSC32_OUT (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15) | |
| IN0 | PA0-WKUP (N3) | |
| IN1 | PA1 (N2) | |
| IN2 | PA2 (P2) | |
| IN3 | PA3 (R2) | |
| IN4 | PA4 (N4) | |
| IN5 | PA5 (P4) | |
| IN6 | PA6 (P3) | |
| IN7 | PA7 (R3) | |
| IN8 | PB0 (R5) | |
| IN9 | PB1 (R4) | |
| IN10 | PC0 (M2) | |
| IN11 | PC1 (M3) | |
| IN12 | PC2 (M4) | |
| IN13 | PC3 (M5) | |
| IN14 | PC4 (N5) | |
| IN15 | PC5 (P5) | |
| ADC2 | EXTI11 | PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13) |
| EXTI15 | PA15 (A13), PG15 (B7), PH15 (D13), PC15-OSC32_OUT (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15) | |
| IN0 | PA0-WKUP (N3) | |
| IN1 | PA1 (N2) | |
| IN2 | PA2 (P2) | |
| IN3 | PA3 (R2) | |
| IN4 | PA4 (N4) | |
| IN5 | PA5 (P4) | |
| IN6 | PA6 (P3) | |
| IN7 | PA7 (R3) | |
| IN8 | PB0 (R5) | |
| IN9 | PB1 (R4) | |
| IN10 | PC0 (M2) | |
| IN11 | PC1 (M3) | |
| IN12 | PC2 (M4) | |
| IN13 | PC3 (M5) | |
| IN14 | PC4 (N5) | |
| IN15 | PC5 (P5) | |
| ADC3 | EXTI11 | PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13) |
| EXTI15 | PA15 (A13), PG15 (B7), PH15 (D13), PC15-OSC32_OUT (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15) | |
| IN0 | PA0-WKUP (N3) | |
| IN1 | PA1 (N2) | |
| IN2 | PA2 (P2) | |
| IN3 | PA3 (R2) | |
| IN4 | PF6 (K2) | |
| IN5 | PF7 (K1) | |
| IN6 | PF8 (L3) | |
| IN7 | PF9 (L2) | |
| IN8 | PF10 (L1) | |
| IN9 | PF3 (J2) | |
| IN10 | PC0 (M2) | |
| IN11 | PC1 (M3) | |
| IN12 | PC2 (M4) | |
| IN13 | PC3 (M5) | |
| IN14 | PF4 (J3) | |
| IN15 | PF5 (K3) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (B4), PG9 (C10), PI9 (D3), PA9 (E15), PC9 (F14), PF9 (L2), PH9 (M13), PE9 (P9), PD9 (P14) |
| OUT1 | PA4 (N4) | |
| OUT2 | PA5 (P4) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (P3, AF1), PB12 (P12, AF1), PE15 (R11, AF1) |
| CH1 | PA8 (F15, AF1), PE9 (P9, AF1) | |
| CH1N | PE8 (P8, AF1), PB13 (P13, AF1), PA7 (R3, AF1) | |
| CH2 | PA9 (E15, AF1), PE11 (P10, AF1) | |
| CH2N | PB0 (R5, AF1), PE10 (R9, AF1), PB14 (R14, AF1) | |
| CH3 | PA10 (D15, AF1), PE13 (N11, AF1) | |
| CH3N | PB1 (R4, AF1), PE12 (R10, AF1), PB15 (R15, AF1) | |
| CH4 | PA11 (C15, AF1), PE14 (P11, AF1) | |
| ETR | PA12 (B15, AF1), PE7 (R8, AF1) | |
| TIM2 | CH1 | PA15 (A13, AF1), PA0-WKUP (N3, AF1), PA5 (P4, AF1) |
| CH2 | PB3 (A10, AF1), PA1 (N2, AF1) | |
| CH3 | PA2 (P2, AF1), PB10 (R12, AF1) | |
| CH4 | PA3 (R2, AF1), PB11 (R13, AF1) | |
| ETR | PA15 (A13, AF1), PA0-WKUP (N3, AF1), PA5 (P4, AF1) | |
| TIM3 | CH1 | PB4 (A9, AF2), PC6 (H15, AF2), PA6 (P3, AF2) |
| CH2 | PB5 (A6, AF2), PC7 (G15, AF2), PA7 (R3, AF2) | |
| CH3 | PC8 (G14, AF2), PB0 (R5, AF2) | |
| CH4 | PC9 (F14, AF2), PB1 (R4, AF2) | |
| ETR | PD2 (D12, AF2) | |
| TIM4 | CH1 | PB6 (B6, AF2), PD12 (N13, AF2) |
| CH2 | PB7 (B5, AF2), PD13 (M15, AF2) | |
| CH3 | PB8 (A5, AF2), PD14 (M14, AF2) | |
| CH4 | PB9 (B4, AF2), PD15 (L14, AF2) | |
| ETR | PE0 (A4, AF2) | |
| TIM5 | CH1 | PH10 (L13, AF2), PA0-WKUP (N3, AF2) |
| CH2 | PH11 (L12, AF2), PA1 (N2, AF2) | |
| CH3 | PH12 (K12, AF2), PA2 (P2, AF2) | |
| CH4 | PI0 (E14, AF2), PA3 (R2, AF2) | |
| TIM8 | BKIN | PI4 (D4, AF3), PA6 (P3, AF3) |
| CH1 | PI5 (C4, AF3), PC6 (H15, AF3) | |
| CH1N | PH13 (E12, AF3), PA5 (P4, AF3), PA7 (R3, AF3) | |
| CH2 | PI6 (C3, AF3), PC7 (G15, AF3) | |
| CH2N | PH14 (E13, AF3), PB0 (R5, AF3), PB14 (R14, AF3) | |
| CH3 | PI7 (C2, AF3), PC8 (G14, AF3) | |
| CH3N | PH15 (D13, AF3), PB1 (R4, AF3), PB15 (R15, AF3) | |
| CH4 | PI2 (C14, AF3), PC9 (F14, AF3) | |
| ETR | PI3 (C13, AF3), PA0-WKUP (N3, AF3) | |
| TIM9 | CH1 | PE5 (B2, AF3), PA2 (P2, AF3) |
| CH2 | PE6 (B3, AF3), PA3 (R2, AF3) | |
| TIM10 | CH1 | PB8 (A5, AF3), PF6 (K2, AF3) |
| TIM11 | CH1 | PB9 (B4, AF3), PF7 (K1, AF3) |
| TIM12 | CH1 | PH6 (M11, AF9), PB14 (R14, AF9) |
| CH2 | PH9 (M13, AF9), PB15 (R15, AF9) | |
| TIM13 | CH1 | PF8 (L3, AF9), PA6 (P3, AF9) |
| TIM14 | CH1 | PF9 (L2, AF9), PA7 (R3, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13-ANTI_TAMP (D1, AF0) |
| AF2 | PI8- ANTI TAMP2 (D2, AF0) | |
| REFIN | PB15 (R15, AF0) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A0 | PF0 (E2, AF12) |
| A1 | PF1 (H3, AF12) | |
| A2 | PF2 (H2, AF12) | |
| A3 | PF3 (J2, AF12) | |
| A4 | PF4 (J3, AF12) | |
| A5 | PF5 (K3, AF12) | |
| A6 | PF12 (P6, AF12) | |
| A7 | PF13 (N6, AF12) | |
| A8 | PF14 (R7, AF12) | |
| A9 | PF15 (P7, AF12) | |
| A10 | PG0 (N7, AF12) | |
| A11 | PG1 (M7, AF12) | |
| A12 | PG2 (L15, AF12) | |
| A13 | PG3 (K15, AF12) | |
| A14 | PG4 (K14, AF12) | |
| A15 | PG5 (K13, AF12) | |
| A16 | PD11 (N14, AF12) | |
| A17 | PD12 (N13, AF12) | |
| A18 | PD13 (M15, AF12) | |
| A19 | PE3 (A1, AF12) | |
| A20 | PE4 (B1, AF12) | |
| A21 | PE5 (B2, AF12) | |
| A22 | PE6 (B3, AF12) | |
| A23 | PE2 (A2, AF12) | |
| A24 | PG13 (A8, AF12) | |
| A25 | PG14 (A7, AF12) | |
| ALE | PD12 (N13, AF12) | |
| CD | PF9 (L2, AF12) | |
| CLE | PD11 (N14, AF12) | |
| CLK | PD3 (D11, AF12) | |
| D0 | PD14 (M14, AF12) | |
| D1 | PD15 (L14, AF12) | |
| D2 | PD0 (B12, AF12) | |
| D3 | PD1 (C12, AF12) | |
| D4 | PE7 (R8, AF12) | |
| D5 | PE8 (P8, AF12) | |
| D6 | PE9 (P9, AF12) | |
| D7 | PE10 (R9, AF12) | |
| D8 | PE11 (P10, AF12) | |
| D9 | PE12 (R10, AF12) | |
| D10 | PE13 (N11, AF12) | |
| D11 | PE14 (P11, AF12) | |
| D12 | PE15 (R11, AF12) | |
| D13 | PD8 (P15, AF12) | |
| D14 | PD9 (P14, AF12) | |
| D15 | PD10 (N15, AF12) | |
| DA0 | PD14 (M14, AF12) | |
| DA1 | PD15 (L14, AF12) | |
| DA2 | PD0 (B12, AF12) | |
| DA3 | PD1 (C12, AF12) | |
| DA4 | PE7 (R8, AF12) | |
| DA5 | PE8 (P8, AF12) | |
| DA6 | PE9 (P9, AF12) | |
| DA7 | PE10 (R9, AF12) | |
| DA8 | PE11 (P10, AF12) | |
| DA9 | PE12 (R10, AF12) | |
| DA10 | PE13 (N11, AF12) | |
| DA11 | PE14 (P11, AF12) | |
| DA12 | PE15 (R11, AF12) | |
| DA13 | PD8 (P15, AF12) | |
| DA14 | PD9 (P14, AF12) | |
| DA15 | PD10 (N15, AF12) | |
| INT2 | PG6 (J15, AF12) | |
| INT3 | PG7 (J14, AF12) | |
| INTR | PF10 (L1, AF12) | |
| NBL0 | PE0 (A4, AF12) | |
| NBL1 | PE1 (A3, AF12) | |
| NCE2 | PD7 (A11, AF12) | |
| NCE3 | PG9 (C10, AF12) | |
| NCE4_1 | PG10 (B10, AF12) | |
| NCE4_2 | PG11 (B9, AF12) | |
| NE1 | PD7 (A11, AF12) | |
| NE2 | PG9 (C10, AF12) | |
| NE3 | PG10 (B10, AF12) | |
| NE4 | PG12 (B8, AF12) | |
| NIORD | PF6 (K2, AF12) | |
| NIOWR | PF8 (L3, AF12) | |
| NL | PB7 (B5, AF12) | |
| NOE | PD4 (D10, AF12) | |
| NREG | PF7 (K1, AF12) | |
| NWAIT | PD6 (B11, AF12) | |
| NWE | PD5 (C11, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (E15, AF13), PC6 (H15, AF13), PH9 (M13, AF13) |
| D1 | PA10 (D15, AF13), PC7 (G15, AF13), PH10 (L13, AF13) | |
| D2 | PE0 (A4, AF13), PC8 (G14, AF13), PH11 (L12, AF13) | |
| D3 | PE1 (A3, AF13), PC9 (F14, AF13), PH12 (K12, AF13) | |
| D4 | PE4 (B1, AF13), PC11 (B13, AF13), PH14 (E13, AF13) | |
| D5 | PB6 (B6, AF13), PI4 (D4, AF13) | |
| D6 | PB8 (A5, AF13), PE5 (B2, AF13), PI6 (C3, AF13) | |
| D7 | PE6 (B3, AF13), PB9 (B4, AF13), PI7 (C2, AF13) | |
| D8 | PC10 (B14, AF13), PI1 (D14, AF13) | |
| D9 | PC12 (A12, AF13), PI2 (C14, AF13) | |
| D10 | PB5 (A6, AF13), PI3 (C13, AF13) | |
| D11 | PD2 (D12, AF13), PH15 (D13, AF13) | |
| D12 | PF11 (R6, AF13) | |
| D13 | PG15 (B7, AF13), PI0 (E14, AF13) | |
| HSYNC | PH8 (M12, AF13), PA4 (N4, AF13) | |
| PIXCLK | PA6 (P3, AF13) | |
| VSYNC | PB7 (B5, AF13), PI5 (C4, AF13) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A14, AF0) |
| JTDI | PA15 (A13, AF0) | |
| JTDO-SWO | PB3 (A10, AF0) | |
| JTMS-SWDIO | PA13 (A15, AF0) | |
| TRACECLK | PE2 (A2, AF0) | |
| TRACED0 | PE3 (A1, AF0) | |
| TRACED1 | PE4 (B1, AF0) | |
| TRACED2 | PE5 (B2, AF0) | |
| TRACED3 | PE6 (B3, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (F15, AF0) |
| MCO_2 | PC9 (F14, AF0) | |
| OSC_IN | PH0-OSC_IN (G1, AF0) | |
| OSC_OUT | PH1-OSC_OUT (H1, AF0) | |
| OSC32_IN | PC14-OSC32_IN (E1, AF0) | |
| OSC32_OUT | PC15-OSC32_OUT (F1, AF0) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP | PA0-WKUP (N3, AF0) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 201 шарик корпуса UFBGA176 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE3 | ввод-вывод | FSMC_A19 (AF12), SYS_TRACED0 (AF0) |
| A2 | PE2 | ввод-вывод | ETH_TXD3 (AF11), FSMC_A23 (AF12), SYS_TRACECLK (AF0) |
| A3 | PE1 | ввод-вывод | DCMI_D3 (AF13), FSMC_NBL1 (AF12) |
| A4 | PE0 | ввод-вывод | DCMI_D2 (AF13), FSMC_NBL0 (AF12), TIM4_ETR (AF2) |
| A5 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| A6 | PB5 | ввод-вывод | CAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| A7 | PG14 | ввод-вывод | ETH_TXD1 (AF11), FSMC_A25 (AF12), USART6_TX (AF8) |
| A8 | PG13 | ввод-вывод | ETH_TXD0 (AF11), FSMC_A24 (AF12), USART6_CTS (AF8) |
| A9 | PB4 | ввод-вывод | I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| A10 | PB3 | ввод-вывод | I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| A11 | PD7 | ввод-вывод | FSMC_NCE2 (AF12), FSMC_NE1 (AF12), USART2_CK (AF7) |
| A12 | PC12 | ввод-вывод | DCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| A13 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1) |
| A14 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| A15 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| B1 | PE4 | ввод-вывод | DCMI_D4 (AF13), FSMC_A20 (AF12), SYS_TRACED1 (AF0) |
| B2 | PE5 | ввод-вывод | DCMI_D6 (AF13), FSMC_A21 (AF12), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| B3 | PE6 | ввод-вывод | DCMI_D7 (AF13), FSMC_A22 (AF12), SYS_TRACED3 (AF0), TIM9_CH2 (AF3) |
| B4 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| B5 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), FSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B6 | PB6 | ввод-вывод | CAN2_TX (AF9), DCMI_D5 (AF13), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7) |
| B7 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), USART6_CTS (AF8) |
| B8 | PG12 | ввод-вывод | FSMC_NE4 (AF12), USART6_RTS (AF8) |
| B9 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), FSMC_NCE4_2 (AF12) |
| B10 | PG10 | ввод-вывод | FSMC_NCE4_1 (AF12), FSMC_NE3 (AF12) |
| B11 | PD6 | ввод-вывод | FSMC_NWAIT (AF12), USART2_RX (AF7) |
| B12 | PD0 | ввод-вывод | CAN1_RX (AF9), FSMC_D2 (AF12), FSMC_DA2 (AF12) |
| B13 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B14 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| B15 | PA12 | ввод-вывод | CAN1_TX (AF9), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| C1 | VBAT | питание | — |
| C2 | PI7 | ввод-вывод | DCMI_D7 (AF13), TIM8_CH3 (AF3) |
| C3 | PI6 | ввод-вывод | DCMI_D6 (AF13), TIM8_CH2 (AF3) |
| C4 | PI5 | ввод-вывод | DCMI_VSYNC (AF13), TIM8_CH1 (AF3) |
| C5 | VDD | питание | — |
| C6 | PDR_ON | сброс | — |
| C7 | VDD | питание | — |
| C8 | VDD | питание | — |
| C9 | VDD | питание | — |
| C10 | PG9 | ввод-вывод | DAC_EXTI9, FSMC_NCE3 (AF12), FSMC_NE2 (AF12), USART6_RX (AF8) |
| C11 | PD5 | ввод-вывод | FSMC_NWE (AF12), USART2_TX (AF7) |
| C12 | PD1 | ввод-вывод | CAN1_TX (AF9), FSMC_D3 (AF12), FSMC_DA3 (AF12) |
| C13 | PI3 | ввод-вывод | DCMI_D10 (AF13), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3) |
| C14 | PI2 | ввод-вывод | DCMI_D9 (AF13), I2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM8_CH4 (AF3) |
| C15 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| D1 | PC13-ANTI_TAMP | ввод-вывод | RTC_AF1 (AF0) |
| D2 | PI8- ANTI TAMP2 | ввод-вывод | RTC_AF2 (AF0) |
| D3 | PI9 | ввод-вывод | CAN1_RX (AF9), DAC_EXTI9 |
| D4 | PI4 | ввод-вывод | DCMI_D5 (AF13), TIM8_BKIN (AF3) |
| D5 | VSS | питание | — |
| D6 | BOOT0 | загрузка | — |
| D7 | VSS | питание | — |
| D8 | VSS | питание | — |
| D9 | VSS | питание | — |
| D10 | PD4 | ввод-вывод | FSMC_NOE (AF12), USART2_RTS (AF7) |
| D11 | PD3 | ввод-вывод | FSMC_CLK (AF12), USART2_CTS (AF7) |
| D12 | PD2 | ввод-вывод | DCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| D13 | PH15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11 (AF13), TIM8_CH3N (AF3) |
| D14 | PI1 | ввод-вывод | DCMI_D8 (AF13), I2S2_CK (AF5), SPI2_SCK (AF5) |
| D15 | PA10 | ввод-вывод | DCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| E1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN (AF0) |
| E2 | PF0 | ввод-вывод | FSMC_A0 (AF12), I2C2_SDA (AF4) |
| E3 | PI10 | ввод-вывод | ETH_RX_ER (AF11) |
| E4 | PI11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, USB_OTG_HS_ULPI_DIR (AF10) |
| E12 | PH13 | ввод-вывод | CAN1_TX (AF9), TIM8_CH1N (AF3) |
| E13 | PH14 | ввод-вывод | DCMI_D4 (AF13), TIM8_CH2N (AF3) |
| E14 | PI0 | ввод-вывод | DCMI_D13 (AF13), I2S2_WS (AF5), SPI2_NSS (AF5), TIM5_CH4 (AF2) |
| E15 | PA9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| F1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT (AF0) |
| F2 | VSS | питание | — |
| F3 | VDD | питание | — |
| F4 | PH2 | ввод-вывод | ETH_CRS (AF11) |
| F6 | VSS | питание | — |
| F7 | VSS | питание | — |
| F8 | VSS | питание | — |
| F9 | VSS | питание | — |
| F10 | VSS | питание | — |
| F12 | VSS | питание | — |
| F13 | VCAP_2 | питание | — |
| F14 | PC9 | ввод-вывод | DAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| F15 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| G1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN (AF0) |
| G2 | VSS | питание | — |
| G3 | VDD | питание | — |
| G4 | PH3 | ввод-вывод | ETH_COL (AF11) |
| G6 | VSS | питание | — |
| G7 | VSS | питание | — |
| G8 | VSS | питание | — |
| G9 | VSS | питание | — |
| G10 | VSS | питание | — |
| G12 | VSS | питание | — |
| G13 | VDD | питание | — |
| G14 | PC8 | ввод-вывод | DCMI_D2 (AF13), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| G15 | PC7 | ввод-вывод | DCMI_D1 (AF13), I2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| H1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT (AF0) |
| H2 | PF2 | ввод-вывод | FSMC_A2 (AF12), I2C2_SMBA (AF4) |
| H3 | PF1 | ввод-вывод | FSMC_A1 (AF12), I2C2_SCL (AF4) |
| H4 | PH4 | ввод-вывод | I2C2_SCL (AF4), USB_OTG_HS_ULPI_NXT (AF10) |
| H6 | VSS | питание | — |
| H7 | VSS | питание | — |
| H8 | VSS | питание | — |
| H9 | VSS | питание | — |
| H10 | VSS | питание | — |
| H12 | VSS | питание | — |
| H13 | VDD | питание | — |
| H14 | PG8 | ввод-вывод | ETH_PPS_OUT (AF11), USART6_RTS (AF8) |
| H15 | PC6 | ввод-вывод | DCMI_D0 (AF13), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| J1 | NRST | сброс | — |
| J2 | PF3 | ввод-вывод | ADC3_IN9, FSMC_A3 (AF12) |
| J3 | PF4 | ввод-вывод | ADC3_IN14, FSMC_A4 (AF12) |
| J4 | PH5 | ввод-вывод | I2C2_SDA (AF4) |
| J6 | VSS | питание | — |
| J7 | VSS | питание | — |
| J8 | VSS | питание | — |
| J9 | VSS | питание | — |
| J10 | VSS | питание | — |
| J12 | VDD | питание | — |
| J13 | VDD | питание | — |
| J14 | PG7 | ввод-вывод | FSMC_INT3 (AF12), USART6_CK (AF8) |
| J15 | PG6 | ввод-вывод | FSMC_INT2 (AF12) |
| K1 | PF7 | ввод-вывод | ADC3_IN5, FSMC_NREG (AF12), TIM11_CH1 (AF3) |
| K2 | PF6 | ввод-вывод | ADC3_IN4, FSMC_NIORD (AF12), TIM10_CH1 (AF3) |
| K3 | PF5 | ввод-вывод | ADC3_IN15, FSMC_A5 (AF12) |
| K4 | VDD | питание | — |
| K6 | VSS | питание | — |
| K7 | VSS | питание | — |
| K8 | VSS | питание | — |
| K9 | VSS | питание | — |
| K10 | VSS | питание | — |
| K12 | PH12 | ввод-вывод | DCMI_D3 (AF13), TIM5_CH3 (AF2) |
| K13 | PG5 | ввод-вывод | FSMC_A15 (AF12) |
| K14 | PG4 | ввод-вывод | FSMC_A14 (AF12) |
| K15 | PG3 | ввод-вывод | FSMC_A13 (AF12) |
| L1 | PF10 | ввод-вывод | ADC3_IN8, FSMC_INTR (AF12) |
| L2 | PF9 | ввод-вывод | ADC3_IN7, DAC_EXTI9, FSMC_CD (AF12), TIM14_CH1 (AF9) |
| L3 | PF8 | ввод-вывод | ADC3_IN6, FSMC_NIOWR (AF12), TIM13_CH1 (AF9) |
| L4 | BYPASS_REG | сброс | — |
| L12 | PH11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), TIM5_CH2 (AF2) |
| L13 | PH10 | ввод-вывод | DCMI_D1 (AF13), TIM5_CH1 (AF2) |
| L14 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2) |
| L15 | PG2 | ввод-вывод | FSMC_A12 (AF12) |
| M1 | VSSA | питание | — |
| M2 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP (AF10) |
| M3 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11) |
| M4 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| M5 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| M6 | PB2 | ввод-вывод | — |
| M7 | PG1 | ввод-вывод | FSMC_A11 (AF12) |
| M8 | VSS | питание | — |
| M9 | VSS | питание | — |
| M10 | VCAP_1 | питание | — |
| M11 | PH6 | ввод-вывод | ETH_RXD2 (AF11), I2C2_SMBA (AF4), TIM12_CH1 (AF9) |
| M12 | PH8 | ввод-вывод | DCMI_HSYNC (AF13), I2C3_SDA (AF4) |
| M13 | PH9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), TIM12_CH2 (AF9) |
| M14 | PD14 | ввод-вывод | FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2) |
| M15 | PD13 | ввод-вывод | FSMC_A18 (AF12), TIM4_CH2 (AF2) |
| N1 | VREF- | питание | — |
| N2 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| N3 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SYS_WKUP (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| N4 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| N5 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11) |
| N6 | PF13 | ввод-вывод | FSMC_A7 (AF12) |
| N7 | PG0 | ввод-вывод | FSMC_A10 (AF12) |
| N8 | VDD | питание | — |
| N9 | VDD | питание | — |
| N10 | VDD | питание | — |
| N11 | PE13 | ввод-вывод | FSMC_D10 (AF12), FSMC_DA10 (AF12), TIM1_CH3 (AF1) |
| N12 | PH7 | ввод-вывод | ETH_RXD3 (AF11), I2C3_SCL (AF4) |
| N13 | PD12 | ввод-вывод | FSMC_A17 (AF12), FSMC_ALE (AF12), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| N14 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_A16 (AF12), FSMC_CLE (AF12), USART3_CTS (AF7) |
| N15 | PD10 | ввод-вывод | FSMC_D15 (AF12), FSMC_DA15 (AF12), USART3_CK (AF7) |
| P1 | VREF+ | питание | — |
| P2 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| P3 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| P4 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| P5 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11) |
| P6 | PF12 | ввод-вывод | FSMC_A6 (AF12) |
| P7 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_A9 (AF12) |
| P8 | PE8 | ввод-вывод | FSMC_D5 (AF12), FSMC_DA5 (AF12), TIM1_CH1N (AF1) |
| P9 | PE9 | ввод-вывод | DAC_EXTI9, FSMC_D6 (AF12), FSMC_DA6 (AF12), TIM1_CH1 (AF1) |
| P10 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), TIM1_CH2 (AF1) |
| P11 | PE14 | ввод-вывод | FSMC_D11 (AF12), FSMC_DA11 (AF12), TIM1_CH4 (AF1) |
| P12 | PB12 | ввод-вывод | CAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| P13 | PB13 | ввод-вывод | CAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| P14 | PD9 | ввод-вывод | DAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7) |
| P15 | PD8 | ввод-вывод | FSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7) |
| R1 | VDDA | питание | — |
| R2 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| R3 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| R4 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| R5 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10) |
| R6 | PF11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13) |
| R7 | PF14 | ввод-вывод | FSMC_A8 (AF12) |
| R8 | PE7 | ввод-вывод | FSMC_D4 (AF12), FSMC_DA4 (AF12), TIM1_ETR (AF1) |
| R9 | PE10 | ввод-вывод | FSMC_D7 (AF12), FSMC_DA7 (AF12), TIM1_CH2N (AF1) |
| R10 | PE12 | ввод-вывод | FSMC_D9 (AF12), FSMC_DA9 (AF12), TIM1_CH3N (AF1) |
| R11 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1) |
| R12 | PB10 | ввод-вывод | ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| R13 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| R14 | PB14 | ввод-вывод | I2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| R15 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C1 | резервное питание: часы реального времени и резервные регистры |
| VCAP | F13, M10 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | C5, C7, C8, C9, F3, G3, G13, H13, J12, J13, K4, N8, N9, N10 | питание цифровой части и линий ввода-вывода |
| VDDA | R1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF- | N1 | нижнее опорное напряжение АЦП |
| VREF+ | P1 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | D5, D7, D8, D9, F2, F6, F7, F8, F9, F10, F12, G2, G6, G7, G8, G9, G10, G12, H6, H7, H8, H9, H10, H12, J6, J7, J8, J9, J10, K6, K7, K8, K9, K10, M8, M9 | общий провод (земля) |
| VSSA | M1 | общий провод аналоговой части |
| BYPASS_REG | L4 | отключение внутреннего стабилизатора напряжения ядра |
| NRST | J1 | сброс, активный уровень — низкий |
| PDR_ON | C6 | управление внутренней схемой сброса по питанию |
| BOOT0 | D6 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F407I(E-G)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F407IE | STM32F407IEHx | 512 КБ | 128 КБ |
| STM32F407IG | STM32F407IGHx | 1 МБ | 128 КБ |
Линейка STM32F407/417, семейство STM32F4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: STM3240G-EVAL.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA176, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F417IE, STM32F417IG | STM32F407/417 | 201 из 201 | выводы совпадают полностью |
| STM32F427IG, STM32F427II | STM32F427/437 | 201 из 201 | выводы совпадают полностью |
| STM32F429IE, STM32F429IG, STM32F429II | STM32F429/439 | 201 из 201 | выводы совпадают полностью |
| STM32F437IG, STM32F437II | STM32F427/437 | 201 из 201 | выводы совпадают полностью |
| STM32F439IG, STM32F439II | STM32F429/439 | 201 из 201 | выводы совпадают полностью |
| STM32F745I(E-G)Kx | STM32F7x5 | 200 из 201 | H13: VDD → VDDUSB |
| STM32F746I(E-G)Kx | STM32F7x6 | 200 из 201 | H13: VDD → VDDUSB |
| STM32F756IGKx | STM32F7x6 | 200 из 201 | H13: VDD → VDDUSB |
| STM32F207I(C-E-F-G)Hx | STM32F2x7 | 199 из 201 | C6: PDR_ON → RFU; L4: BYPASS_REG → REGOFF |
| STM32F217I(E-G)Hx | STM32F2x7 | 199 из 201 | C6: PDR_ON → RFU; L4: BYPASS_REG → REGOFF |
| STM32F722I(C-E)Kx | STM32F7x2 | 199 из 201 | C8: VDD → VDDSDMMC; H13: VDD → VDDUSB |
| STM32F732IEKx | STM32F7x2 | 199 из 201 | C8: VDD → VDDSDMMC; H13: VDD → VDDUSB |
Частые вопросы
На каких выводах USART1 у STM32F407IE?
В корпусе UFBGA176 сигнал USART1_TX выведен на PB6 (шарик B6, AF7) или PA9 (шарик E15, AF7), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик D15, AF7).
Где у STM32F407IE выводы SWD для программатора?
SWDIO — PA13 (шарик A15, AF0), SWCLK — PA14 (шарик A14, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F407IE?
I2C1_SCL — PB8 (шарик A5, AF4) или PB6 (шарик B6, AF4), I2C1_SDA — PB9 (шарик B4, AF4) или PB7 (шарик B5, AF4).
Сколько выводов ввода-вывода у STM32F407IE в корпусе UFBGA176?
140 из 201. Ещё 57 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F407IE и STM32F407IG?
Объёмом памяти: STM32F407IE — 512 КБ флеш-памяти и 128 КБ ОЗУ, STM32F407IG — 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F407IE?
От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
