STM32F410C8 и STM32F410CB в корпусе LQFP48: распиновка

STM32F410C8 и STM32F410CB — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 64 и 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 35 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
64 и 128 КБ
ОЗУ
32 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
35
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

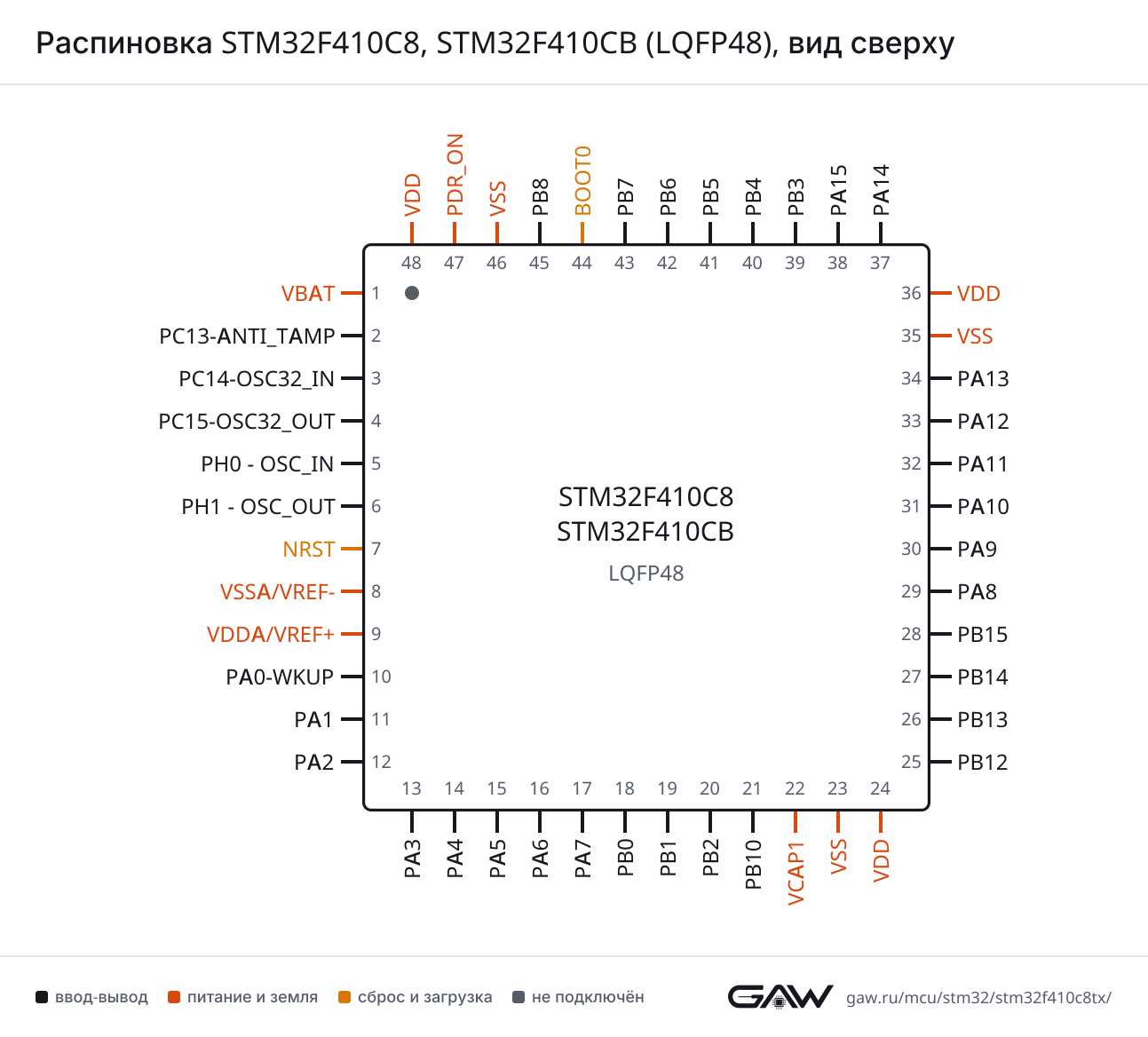

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F410C8, STM32F410CB в корпусе LQFP48, вид сверхуSTM32F410C8STM32F410CBLQFP48, вид сверхуVBAT — вывод 11VBATPC13-ANTI_TAMP — вывод 2: RTC_AF12PC13-ANTI_TAMPPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0 - OSC_IN — вывод 5: RCC_OSC_IN5PH0 - OSC_INPH1 - OSC_OUT — вывод 6: RCC_OSC_OUT6PH1 - OSC_OUTNRST — вывод 77NRSTVSSA/VREF- — вывод 88VSSA/VREF-VDDA/VREF+ — вывод 99VDDA/VREF+PA0-WKUP — вывод 10: ADC1_IN0, SYS_WKUP1, TIM5_CH1, USART2_CTS10PA0-WKUPPA1 — вывод 11: ADC1_IN1, TIM5_CH2, USART2_RTS11PA1PA2 — вывод 12: ADC1_IN2, I2S_CKIN, TIM5_CH3, TIM9_CH1, USART2_TX12PA2PA3 — вывод 13: ADC1_IN3, I2S2_MCK, TIM5_CH4, TIM9_CH2, USART2_RX13PA3PA4 — вывод 14: ADC1_IN4, I2S1_WS, SPI1_NSS, USART2_CK14PA4PA5 — вывод 15: ADC1_IN5, DAC_OUT1, I2S1_CK, SPI1_SCK15PA5PA6 — вывод 16: ADC1_IN6, I2S2_MCK, SPI1_MISO, TIM1_BKIN16PA6PA7 — вывод 17: ADC1_IN7, I2S1_SD, SPI1_MOSI, TIM1_CH1N17PA7PB0 — вывод 18: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N18PB0PB1 — вывод 19: ADC1_IN9, I2S5_WS, SPI5_NSS, TIM1_CH3N19PB1PB2 — вывод 20: LPTIM1_OUT20PB2PB10 — вывод 21: FMPI2C1_SCL, I2C2_SCL, I2S1_MCK, I2S2_CK, SPI2_SCK21PB10VCAP1 — вывод 2222VCAP1VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TIM5_CH125PB12PB13 — вывод 26: FMPI2C1_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH1N26PB13PB14 — вывод 27: FMPI2C1_SDA, SPI2_MISO, TIM1_CH2N27PB14PB15 — вывод 28: ADC1_EXTI15, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM1_CH3N28PB15PA8 — вывод 29: FMPI2C1_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK29PA8PA9 — вывод 30: DAC_EXTI9, TIM1_CH2, USART1_TX30PA9PA10 — вывод 31: I2S5_SD, SPI5_MOSI, TIM1_CH3, USART1_RX31PA10PA11 — вывод 32: ADC1_EXTI11, TIM1_CH4, USART1_CTS, USART6_TX32PA11PA12 — вывод 33: SPI5_MISO, TIM1_ETR, USART1_RTS, USART6_RX33PA12PA13 — вывод 34: SYS_JTMS-SWDIO34PA13VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 — вывод 37: SYS_JTCK-SWCLK37PA14PA15 — вывод 38: ADC1_EXTI15, I2S1_WS, SPI1_NSS, SYS_JTDI, USART1_TX38PA15PB3 — вывод 39: FMPI2C1_SDA, I2C2_SDA, I2S1_CK, SPI1_SCK, SYS_JTDO-SWO, USART1_RX39PB3PB4 — вывод 40: SPI1_MISO, SYS_JTRST40PB4PB5 — вывод 41: I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI41PB5PB6 — вывод 42: I2C1_SCL, LPTIM1_ETR, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, LPTIM1_IN2, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: I2C1_SCL, I2S5_SD, LPTIM1_OUT, SPI5_MOSI45PB8VSS — вывод 4646VSSPDR_ON — вывод 4747PDR_ONVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7)
CTSPA11 (32, AF7)
RTSPA12 (33, AF7)
RXPA10 (31, AF7), PB3 (39, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PA15 (38, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0-WKUP (10, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7)
TXPA2 (12, AF7)
USART6RXPA12 (33, AF8)
TXPA11 (32, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PB4 (40, AF5)
MOSIPA7 (17, AF5), PB5 (41, AF5)
NSSPA4 (14, AF5), PA15 (38, AF5)
SCKPA5 (15, AF5), PB3 (39, AF5)
SPI2MISOPB14 (27, AF5)
MOSIPB15 (28, AF5)
NSSPB12 (25, AF5)
SCKPB10 (21, AF5), PB13 (26, AF5)
SPI5MISOPA12 (33, AF6)
MOSIPA10 (31, AF6), PB8 (45, AF6)
NSSPB1 (19, AF6)
SCKPB0 (18, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA2 (12, AF5)
I2S1CKPA5 (15, AF5), PB3 (39, AF5)
MCKPB10 (21, AF6)
SDPA7 (17, AF5), PB5 (41, AF5)
WSPA4 (14, AF5), PA15 (38, AF5)
I2S2CKPB10 (21, AF5), PB13 (26, AF5)
MCKPA3 (13, AF5), PA6 (16, AF6)
SDPB15 (28, AF5)
WSPB12 (25, AF5)
I2S5CKPB0 (18, AF6)
SDPA10 (31, AF6), PB8 (45, AF6)
WSPB1 (19, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42, AF4), PB8 (45, AF4)
SDAPB7 (43, AF4)
SMBAPB5 (41, AF4)
I2C2SCLPB10 (21, AF4)
SDAPB3 (39, AF9)
SMBAPB12 (25, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPB10 (21, AF9), PB15 (28, AF4), PA8 (29, AF4)
SDAPB14 (27, AF4), PB3 (39, AF4)
SMBAPB13 (26, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN0PA0-WKUP (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (30)
OUT1PA5 (15)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF1), PB12 (25, AF1)
CH1PA8 (29, AF1)
CH1NPA7 (17, AF1), PB13 (26, AF1)
CH2PA9 (30, AF1)
CH2NPB0 (18, AF1), PB14 (27, AF1)
CH3PA10 (31, AF1)
CH3NPB1 (19, AF1), PB15 (28, AF1)
CH4PA11 (32, AF1)
ETRPA12 (33, AF1)
TIM5CH1PA0-WKUP (10, AF2), PB12 (25, AF2)
CH2PA1 (11, AF2)
CH3PA2 (12, AF2)
CH4PA3 (13, AF2)
TIM9CH1PA2 (12, AF3)
CH2PA3 (13, AF3)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (42, AF1)
IN1PB5 (41, AF1)
IN2PB7 (43, AF1)
OUTPB2 (20, AF1), PB8 (45, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (2)
REFINPB15 (28, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (37, AF0)
JTDIPA15 (38, AF0)
JTDO-SWOPB3 (39, AF0)
JTMS-SWDIOPA13 (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (29, AF0)
OSC_INPH0 - OSC_IN (5)
OSC_OUTPH1 - OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0-WKUP (10)

Блоки без собственных выводов: TIM6 (таймер), TIM11 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13-ANTI_TAMPввод-выводRTC_AF1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PH0 - OSC_INввод-выводRCC_OSC_IN
6PH1 - OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSA/VREF-питание—
9VDDA/VREF+питание—
10PA0-WKUPввод-выводADC1_IN0, SYS_WKUP1, TIM5_CH1 (AF2), USART2_CTS (AF7)
11PA1ввод-выводADC1_IN1, TIM5_CH2 (AF2), USART2_RTS (AF7)
12PA2ввод-выводADC1_IN2, I2S_CKIN (AF5), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
13PA3ввод-выводADC1_IN3, I2S2_MCK (AF5), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
14PA4ввод-выводADC1_IN4, I2S1_WS (AF5), SPI1_NSS (AF5), USART2_CK (AF7)
15PA5ввод-выводADC1_IN5, DAC_OUT1, I2S1_CK (AF5), SPI1_SCK (AF5)
16PA6ввод-выводADC1_IN6, I2S2_MCK (AF6), SPI1_MISO (AF5), TIM1_BKIN (AF1)
17PA7ввод-выводADC1_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM1_CH1N (AF1)
18PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1)
19PB1ввод-выводADC1_IN9, I2S5_WS (AF6), SPI5_NSS (AF6), TIM1_CH3N (AF1)
20PB2ввод-выводLPTIM1_OUT (AF1)
21PB10ввод-выводFMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S1_MCK (AF6), I2S2_CK (AF5), SPI2_SCK (AF5)
22VCAP1питание—
23VSSпитание—
24VDDпитание—
25PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM5_CH1 (AF2)
26PB13ввод-выводFMPI2C1_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1)
27PB14ввод-выводFMPI2C1_SDA (AF4), SPI2_MISO (AF5), TIM1_CH2N (AF1)
28PB15ввод-выводADC1_EXTI15, FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
29PA8ввод-выводFMPI2C1_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
30PA9ввод-выводDAC_EXTI9, TIM1_CH2 (AF1), USART1_TX (AF7)
31PA10ввод-выводI2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7)
32PA11ввод-выводADC1_EXTI11, TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8)
33PA12ввод-выводSPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8)
34PA13ввод-выводSYS_JTMS-SWDIO (AF0)
35VSSпитание—
36VDDпитание—
37PA14ввод-выводSYS_JTCK-SWCLK (AF0)
38PA15ввод-выводADC1_EXTI15, I2S1_WS (AF5), SPI1_NSS (AF5), SYS_JTDI (AF0), USART1_TX (AF7)
39PB3ввод-выводFMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), USART1_RX (AF7)
40PB4ввод-выводSPI1_MISO (AF5), SYS_JTRST (AF0)
41PB5ввод-выводI2C1_SMBA (AF4), I2S1_SD (AF5), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5)
42PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), USART1_TX (AF7)
43PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), USART1_RX (AF7)
44BOOT0загрузка—
45PB8ввод-выводI2C1_SCL (AF4), I2S5_SD (AF6), LPTIM1_OUT (AF1), SPI5_MOSI (AF6)
46VSSпитание—
47PDR_ONпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
PDR_ON47управление внутренней схемой сброса по питанию
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP122—
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA/VREF+9питание аналоговой части, объединённое с опорным напряжением АЦП
VSS23, 35, 46общий провод (земля)
VSSA/VREF-8общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F410C(8-B)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F410C8STM32F410C8Tx64 КБ32 КБ
STM32F410CBSTM32F410CBTx128 КБ32 КБ

Линейка STM32F410, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L431C(B-C)TxSTM32L4x144 из 4822: VCAP1 → PB11; 44: BOOT0 → PH3; 46: VSS → PB9; 47: PDR_ON → VSS
STM32L451CETxSTM32L4x144 из 4822: VCAP1 → PB11; 44: BOOT0 → PH3; 46: VSS → PB9; 47: PDR_ON → VSS
STM32L552C(C-E)TxSTM32L5x244 из 4822: VCAP1 → PB11; 44: BOOT0 → PH3; 46: VSS → PB9; 47: PDR_ON → VSS
STM32L552CETxPSTM32L5x244 из 4822: VCAP1 → VDD12; 44: BOOT0 → PH3; 46: VSS → VDD12; 47: PDR_ON → VSS
STM32L562CETxSTM32L5x244 из 4822: VCAP1 → PB11; 44: BOOT0 → PH3; 46: VSS → PB9; 47: PDR_ON → VSS
STM32L562CETxPSTM32L5x244 из 4822: VCAP1 → VDD12; 44: BOOT0 → PH3; 46: VSS → VDD12; 47: PDR_ON → VSS

Частые вопросы

На каких выводах USART1 у STM32F410C8?

В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PA15 (вывод 38, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB3 (вывод 39, AF7) или PB7 (вывод 43, AF7).

Где у STM32F410C8 выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F410C8?

I2C1_SCL — PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PB7 (вывод 43, AF4).

Сколько выводов ввода-вывода у STM32F410C8 в корпусе LQFP48?

35 из 48. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F410C8 и STM32F410CB?

Объёмом памяти: STM32F410C8 — 64 КБ флеш-памяти и 32 КБ ОЗУ, STM32F410CB — 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F410C8?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
