STM32F410R8 и STM32F410RB в корпусе UFBGA64: распиновка

STM32F410R8 и STM32F410RB — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 64 и 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус UFBGA64 — 64 шарика, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
64 и 128 КБ
ОЗУ
32 КБ
Корпус
UFBGA64, 64 шарика
Линий ввода-вывода
50
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

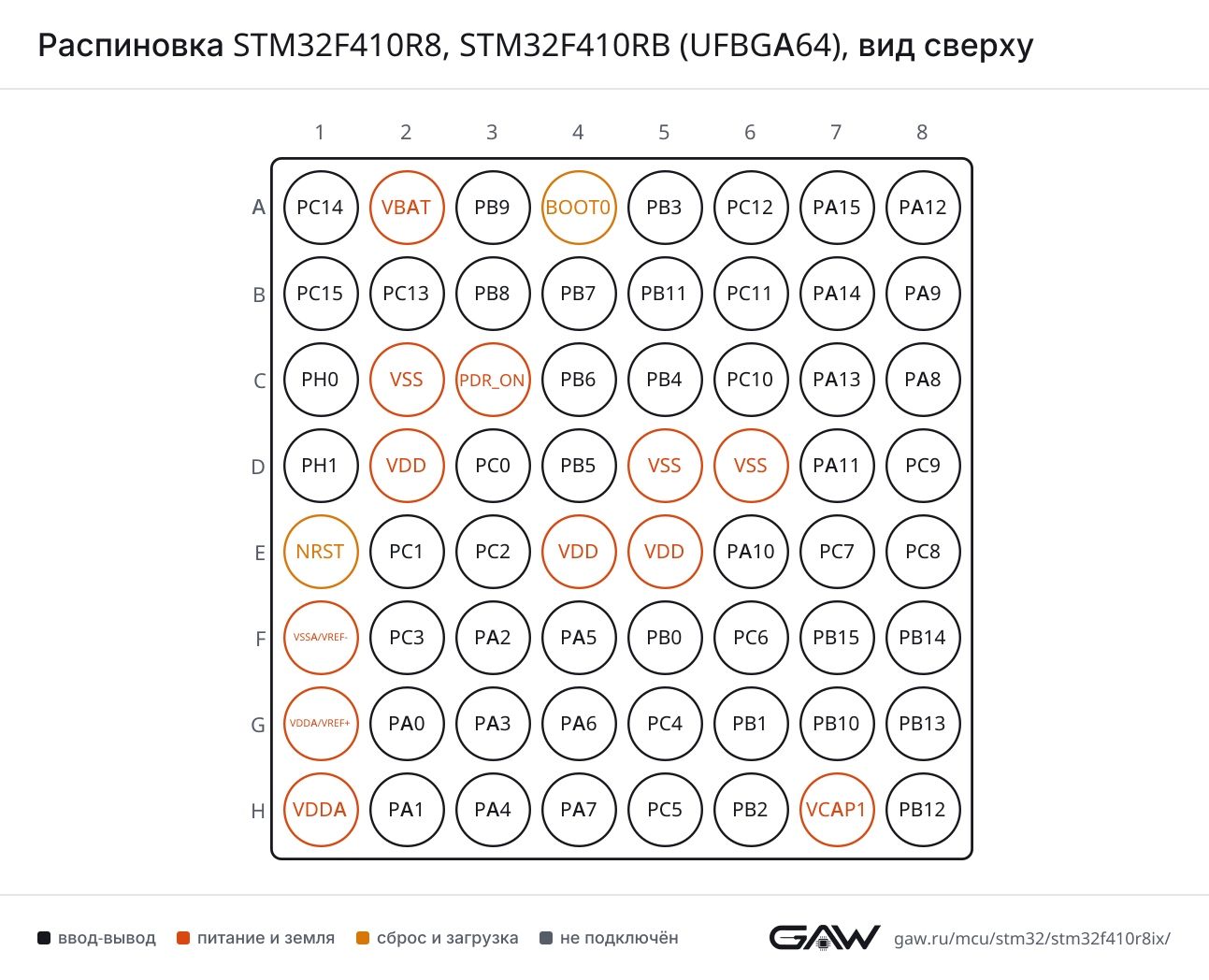

Схема корпуса UFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F410R8, STM32F410RB в корпусе UFBGA64, вид сверхуABCDEFGH12345678PC14-OSC32_IN — шарик A1: RCC_OSC32_INPC14VBAT — шарик A2VBATPB9 — шарик A3: DAC_EXTI9, I2C1_SDA, I2C2_SDA, I2S2_WS, SPI2_NSS, TIM11_CH1PB9BOOT0 — шарик A4BOOT0PB3 — шарик A5: FMPI2C1_SDA, I2C2_SDA, I2S1_CK, SPI1_SCK, SYS_JTDO-SWO, USART1_RXPB3PC12 — шарик A6: SYS_TRACED2, TIM11_CH1PC12PA15 — шарик A7: ADC1_EXTI15, I2S1_WS, SPI1_NSS, SYS_JTDI, USART1_TXPA15PA12 — шарик A8: SPI5_MISO, TIM1_ETR, USART1_RTS, USART6_RXPA12PC15-OSC32_OUT — шарик B1: ADC1_EXTI15, RCC_OSC32_OUTPC15PC13-ANTI_TAMP — шарик B2: RTC_AF1PC13PB8 — шарик B3: I2C1_SCL, I2S5_SD, LPTIM1_OUT, SPI5_MOSIPB8PB7 — шарик B4: I2C1_SDA, LPTIM1_IN2, USART1_RXPB7PB11 — шарик B5: ADC1_EXTI11, I2C2_SDA, I2S_CKIN, SYS_TRACED3, TIM5_CH4PB11PC11 — шарик B6: ADC1_EXTI11, SYS_TRACED1, TIM5_CH3PC11PA14 — шарик B7: SYS_JTCK-SWCLKPA14PA9 — шарик B8: DAC_EXTI9, TIM1_CH2, USART1_TXPA9PH0 - OSC_IN — шарик C1: RCC_OSC_INPH0VSS — шарик C2VSSPDR_ON — шарик C3PDR_ONPB6 — шарик C4: I2C1_SCL, LPTIM1_ETR, USART1_TXPB6PB4 — шарик C5: SPI1_MISO, SYS_JTRSTPB4PC10 — шарик C6: SYS_TRACED0, TIM5_CH2PC10PA13 — шарик C7: SYS_JTMS-SWDIOPA13PA8 — шарик C8: FMPI2C1_SCL, RCC_MCO_1, TIM1_CH1, USART1_CKPA8PH1 - OSC_OUT — шарик D1: RCC_OSC_OUTPH1VDD — шарик D2VDDPC0 — шарик D3: ADC1_IN10, LPTIM1_IN1, SYS_WKUP2PC0PB5 — шарик D4: I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSIPB5VSS — шарик D5VSSVSS — шарик D6VSSPA11 — шарик D7: ADC1_EXTI11, TIM1_CH4, USART1_CTS, USART6_TXPA11PC9 — шарик D8: DAC_EXTI9, FMPI2C1_SDA, I2S_CKIN, RCC_MCO_2PC9NRST — шарик E1NRSTPC1 — шарик E2: ADC1_IN11, LPTIM1_OUT, SYS_WKUP3PC1PC2 — шарик E3: ADC1_IN12, LPTIM1_IN2, SPI2_MISOPC2VDD — шарик E4VDDVDD — шарик E5VDDPA10 — шарик E6: I2S5_SD, SPI5_MOSI, TIM1_CH3, USART1_RXPA10PC7 — шарик E7: FMPI2C1_SDA, I2S1_MCK, I2S2_CK, SPI2_SCK, USART6_RXPC7PC8 — шарик E8: USART6_CKPC8VSSA/VREF- — шарик F1VSSA/VREF-PC3 — шарик F2: ADC1_IN13, I2S2_SD, LPTIM1_ETR, SPI2_MOSIPC3PA2 — шарик F3: ADC1_IN2, I2S_CKIN, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA5 — шарик F4: ADC1_IN5, DAC_OUT1, I2S1_CK, SPI1_SCKPA5PB0 — шарик F5: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2NPB0PC6 — шарик F6: FMPI2C1_SCL, I2S2_MCK, SYS_TRACECLK, USART6_TXPC6PB15 — шарик F7: ADC1_EXTI15, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM1_CH3NPB15PB14 — шарик F8: FMPI2C1_SDA, SPI2_MISO, TIM1_CH2NPB14VDDA/VREF+ — шарик G1VDDA/VREF+PA0-WKUP — шарик G2: ADC1_IN0, SYS_WKUP1, TIM5_CH1, USART2_CTSPA0PA3 — шарик G3: ADC1_IN3, I2S2_MCK, TIM5_CH4, TIM9_CH2, USART2_RXPA3PA6 — шарик G4: ADC1_IN6, I2S2_MCK, SPI1_MISO, TIM1_BKINPA6PC4 — шарик G5: ADC1_IN14, TIM9_CH1PC4PB1 — шарик G6: ADC1_IN9, I2S5_WS, SPI5_NSS, TIM1_CH3NPB1PB10 — шарик G7: FMPI2C1_SCL, I2C2_SCL, I2S1_MCK, I2S2_CK, SPI2_SCKPB10PB13 — шарик G8: FMPI2C1_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH1NPB13VDDA — шарик H1VDDAPA1 — шарик H2: ADC1_IN1, TIM5_CH2, USART2_RTSPA1PA4 — шарик H3: ADC1_IN4, I2S1_WS, SPI1_NSS, USART2_CKPA4PA7 — шарик H4: ADC1_IN7, I2S1_SD, SPI1_MOSI, TIM1_CH1NPA7PC5 — шарик H5: ADC1_IN15, FMPI2C1_SMBA, TIM9_CH2PC5PB2 — шарик H6: LPTIM1_OUTPB2VCAP1 — шарик H7VCAP1PB12 — шарик H8: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TIM5_CH1PB12UFBGA64, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (C8, AF7)
CTSPA11 (D7, AF7)
RTSPA12 (A8, AF7)
RXPB3 (A5, AF7), PB7 (B4, AF7), PA10 (E6, AF7)
TXPA15 (A7, AF7), PA9 (B8, AF7), PB6 (C4, AF7)
USART2CKPA4 (H3, AF7)
CTSPA0-WKUP (G2, AF7)
RTSPA1 (H2, AF7)
RXPA3 (G3, AF7)
TXPA2 (F3, AF7)
USART6CKPC8 (E8, AF8)
RXPA12 (A8, AF8), PC7 (E7, AF8)
TXPA11 (D7, AF8), PC6 (F6, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (C5, AF5), PA6 (G4, AF5)
MOSIPB5 (D4, AF5), PA7 (H4, AF5)
NSSPA15 (A7, AF5), PA4 (H3, AF5)
SCKPB3 (A5, AF5), PA5 (F4, AF5)
SPI2MISOPC2 (E3, AF5), PB14 (F8, AF5)
MOSIPC3 (F2, AF5), PB15 (F7, AF5)
NSSPB9 (A3, AF5), PB12 (H8, AF5)
SCKPC7 (E7, AF5), PB10 (G7, AF5), PB13 (G8, AF5)
SPI5MISOPA12 (A8, AF6)
MOSIPB8 (B3, AF6), PA10 (E6, AF6)
NSSPB1 (G6, AF6)
SCKPB0 (F5, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPB11 (B5, AF5), PC9 (D8, AF5), PA2 (F3, AF5)
I2S1CKPB3 (A5, AF5), PA5 (F4, AF5)
MCKPC7 (E7, AF6), PB10 (G7, AF6)
SDPB5 (D4, AF5), PA7 (H4, AF5)
WSPA15 (A7, AF5), PA4 (H3, AF5)
I2S2CKPC7 (E7, AF5), PB10 (G7, AF5), PB13 (G8, AF5)
MCKPC6 (F6, AF5), PA3 (G3, AF5), PA6 (G4, AF6)
SDPC3 (F2, AF5), PB15 (F7, AF5)
WSPB9 (A3, AF5), PB12 (H8, AF5)
I2S5CKPB0 (F5, AF6)
SDPB8 (B3, AF6), PA10 (E6, AF6)
WSPB1 (G6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B3, AF4), PB6 (C4, AF4)
SDAPB9 (A3, AF4), PB7 (B4, AF4)
SMBAPB5 (D4, AF4)
I2C2SCLPB10 (G7, AF4)
SDAPB9 (A3, AF9), PB3 (A5, AF9), PB11 (B5, AF4)
SMBAPB12 (H8, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPA8 (C8, AF4), PC6 (F6, AF4), PB15 (F7, AF4), PB10 (G7, AF9)
SDAPB3 (A5, AF4), PC9 (D8, AF4), PC7 (E7, AF4), PB14 (F8, AF4)
SMBAPB13 (G8, AF4), PC5 (H5, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (B5), PC11 (B6), PA11 (D7)
EXTI15PA15 (A7), PC15-OSC32_OUT (B1), PB15 (F7)
IN0PA0-WKUP (G2)
IN1PA1 (H2)
IN2PA2 (F3)
IN3PA3 (G3)
IN4PA4 (H3)
IN5PA5 (F4)
IN6PA6 (G4)
IN7PA7 (H4)
IN8PB0 (F5)
IN9PB1 (G6)
IN10PC0 (D3)
IN11PC1 (E2)
IN12PC2 (E3)
IN13PC3 (F2)
IN14PC4 (G5)
IN15PC5 (H5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (A3), PA9 (B8), PC9 (D8)
OUT1PA5 (F4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (G4, AF1), PB12 (H8, AF1)
CH1PA8 (C8, AF1)
CH1NPB13 (G8, AF1), PA7 (H4, AF1)
CH2PA9 (B8, AF1)
CH2NPB0 (F5, AF1), PB14 (F8, AF1)
CH3PA10 (E6, AF1)
CH3NPB15 (F7, AF1), PB1 (G6, AF1)
CH4PA11 (D7, AF1)
ETRPA12 (A8, AF1)
TIM5CH1PA0-WKUP (G2, AF2), PB12 (H8, AF2)
CH2PC10 (C6, AF2), PA1 (H2, AF2)
CH3PC11 (B6, AF2), PA2 (F3, AF2)
CH4PB11 (B5, AF2), PA3 (G3, AF2)
TIM9CH1PA2 (F3, AF3), PC4 (G5, AF3)
CH2PA3 (G3, AF3), PC5 (H5, AF3)
TIM11CH1PB9 (A3, AF3), PC12 (A6, AF3)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (C4, AF1), PC3 (F2, AF1)
IN1PC0 (D3, AF1), PB5 (D4, AF1)
IN2PB7 (B4, AF1), PC2 (E3, AF1)
OUTPB8 (B3, AF1), PC1 (E2, AF1), PB2 (H6, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (B2)
REFINPB15 (F7, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (B7, AF0)
JTDIPA15 (A7, AF0)
JTDO-SWOPB3 (A5, AF0)
JTMS-SWDIOPA13 (C7, AF0)
TRACECLKPC6 (F6, AF0)
TRACED0PC10 (C6, AF0)
TRACED1PC11 (B6, AF0)
TRACED2PC12 (A6, AF0)
TRACED3PB11 (B5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (C8, AF0)
MCO_2PC9 (D8, AF0)
OSC_INPH0 - OSC_IN (C1)
OSC_OUTPH1 - OSC_OUT (D1)
OSC32_INPC14-OSC32_IN (A1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0-WKUP (G2)
SYS_WKUP2PC0 (D3)
SYS_WKUP3PC1 (E2)

Блоки без собственных выводов: TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14-OSC32_INввод-выводRCC_OSC32_IN
A2VBATпитание—
A3PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SPI2_NSS (AF5), TIM11_CH1 (AF3)
A4BOOT0загрузка—
A5PB3ввод-выводFMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), USART1_RX (AF7)
A6PC12ввод-выводSYS_TRACED2 (AF0), TIM11_CH1 (AF3)
A7PA15ввод-выводADC1_EXTI15, I2S1_WS (AF5), SPI1_NSS (AF5), SYS_JTDI (AF0), USART1_TX (AF7)
A8PA12ввод-выводSPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8)
B1PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
B2PC13-ANTI_TAMPввод-выводRTC_AF1
B3PB8ввод-выводI2C1_SCL (AF4), I2S5_SD (AF6), LPTIM1_OUT (AF1), SPI5_MOSI (AF6)
B4PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), USART1_RX (AF7)
B5PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), I2S_CKIN (AF5), SYS_TRACED3 (AF0), TIM5_CH4 (AF2)
B6PC11ввод-выводADC1_EXTI11, SYS_TRACED1 (AF0), TIM5_CH3 (AF2)
B7PA14ввод-выводSYS_JTCK-SWCLK (AF0)
B8PA9ввод-выводDAC_EXTI9, TIM1_CH2 (AF1), USART1_TX (AF7)
C1PH0 - OSC_INввод-выводRCC_OSC_IN
C2VSSпитание—
C3PDR_ONпитание—
C4PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), USART1_TX (AF7)
C5PB4ввод-выводSPI1_MISO (AF5), SYS_JTRST (AF0)
C6PC10ввод-выводSYS_TRACED0 (AF0), TIM5_CH2 (AF2)
C7PA13ввод-выводSYS_JTMS-SWDIO (AF0)
C8PA8ввод-выводFMPI2C1_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
D1PH1 - OSC_OUTввод-выводRCC_OSC_OUT
D2VDDпитание—
D3PC0ввод-выводADC1_IN10, LPTIM1_IN1 (AF1), SYS_WKUP2
D4PB5ввод-выводI2C1_SMBA (AF4), I2S1_SD (AF5), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5)
D5VSSпитание—
D6VSSпитание—
D7PA11ввод-выводADC1_EXTI11, TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8)
D8PC9ввод-выводDAC_EXTI9, FMPI2C1_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0)
E1NRSTсброс—
E2PC1ввод-выводADC1_IN11, LPTIM1_OUT (AF1), SYS_WKUP3
E3PC2ввод-выводADC1_IN12, LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
E4VDDпитание—
E5VDDпитание—
E6PA10ввод-выводI2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7)
E7PC7ввод-выводFMPI2C1_SDA (AF4), I2S1_MCK (AF6), I2S2_CK (AF5), SPI2_SCK (AF5), USART6_RX (AF8)
E8PC8ввод-выводUSART6_CK (AF8)
F1VSSA/VREF-питание—
F2PC3ввод-выводADC1_IN13, I2S2_SD (AF5), LPTIM1_ETR (AF1), SPI2_MOSI (AF5)
F3PA2ввод-выводADC1_IN2, I2S_CKIN (AF5), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
F4PA5ввод-выводADC1_IN5, DAC_OUT1, I2S1_CK (AF5), SPI1_SCK (AF5)
F5PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1)
F6PC6ввод-выводFMPI2C1_SCL (AF4), I2S2_MCK (AF5), SYS_TRACECLK (AF0), USART6_TX (AF8)
F7PB15ввод-выводADC1_EXTI15, FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
F8PB14ввод-выводFMPI2C1_SDA (AF4), SPI2_MISO (AF5), TIM1_CH2N (AF1)
G1VDDA/VREF+питание—
G2PA0-WKUPввод-выводADC1_IN0, SYS_WKUP1, TIM5_CH1 (AF2), USART2_CTS (AF7)
G3PA3ввод-выводADC1_IN3, I2S2_MCK (AF5), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
G4PA6ввод-выводADC1_IN6, I2S2_MCK (AF6), SPI1_MISO (AF5), TIM1_BKIN (AF1)
G5PC4ввод-выводADC1_IN14, TIM9_CH1 (AF3)
G6PB1ввод-выводADC1_IN9, I2S5_WS (AF6), SPI5_NSS (AF6), TIM1_CH3N (AF1)
G7PB10ввод-выводFMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S1_MCK (AF6), I2S2_CK (AF5), SPI2_SCK (AF5)
G8PB13ввод-выводFMPI2C1_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1)
H1VDDAпитание—
H2PA1ввод-выводADC1_IN1, TIM5_CH2 (AF2), USART2_RTS (AF7)
H3PA4ввод-выводADC1_IN4, I2S1_WS (AF5), SPI1_NSS (AF5), USART2_CK (AF7)
H4PA7ввод-выводADC1_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM1_CH1N (AF1)
H5PC5ввод-выводADC1_IN15, FMPI2C1_SMBA (AF4), TIM9_CH2 (AF3)
H6PB2ввод-выводLPTIM1_OUT (AF1)
H7VCAP1питание—
H8PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM5_CH1 (AF2)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
PDR_ONC3управление внутренней схемой сброса по питанию
VBATA2резервное питание: часы реального времени и резервные регистры
VCAP1H7—
VDDD2, E4, E5питание цифровой части и линий ввода-вывода
VDDAH1питание аналоговой части: АЦП, ЦАП, генераторы
VDDA/VREF+G1питание аналоговой части, объединённое с опорным напряжением АЦП
VSSC2, D5, D6общий провод (земля)
VSSA/VREF-F1общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTE1сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F410R(8-B)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F410R8STM32F410R8Ix64 КБ32 КБ
STM32F410RBSTM32F410RBIx128 КБ32 КБ

Линейка STM32F410, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе UFBGA64, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32F410R8?

В корпусе UFBGA64 сигнал USART1_TX выведен на PA15 (шарик A7, AF7) или PA9 (шарик B8, AF7) или PB6 (шарик C4, AF7), USART1_RX — на PB3 (шарик A5, AF7) или PB7 (шарик B4, AF7) или PA10 (шарик E6, AF7).

Где у STM32F410R8 выводы SWD для программатора?

SWDIO — PA13 (шарик C7, AF0), SWCLK — PA14 (шарик B7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F410R8?

I2C1_SCL — PB8 (шарик B3, AF4) или PB6 (шарик C4, AF4), I2C1_SDA — PB9 (шарик A3, AF4) или PB7 (шарик B4, AF4).

Сколько выводов ввода-вывода у STM32F410R8 в корпусе UFBGA64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F410R8 и STM32F410RB?

Объёмом памяти: STM32F410R8 — 64 КБ флеш-памяти и 32 КБ ОЗУ, STM32F410RB — 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F410R8?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
