STM32F412REYxP и STM32F412RGYxP в корпусе WLCSP64: распиновка

STM32F412REYxP и STM32F412RGYxP — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 512 КБ и 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус WLCSP64 — 64 шарика, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
512 КБ и 1 МБ
ОЗУ
256 КБ
Корпус
WLCSP64, 64 шарика
Линий ввода-вывода
50
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

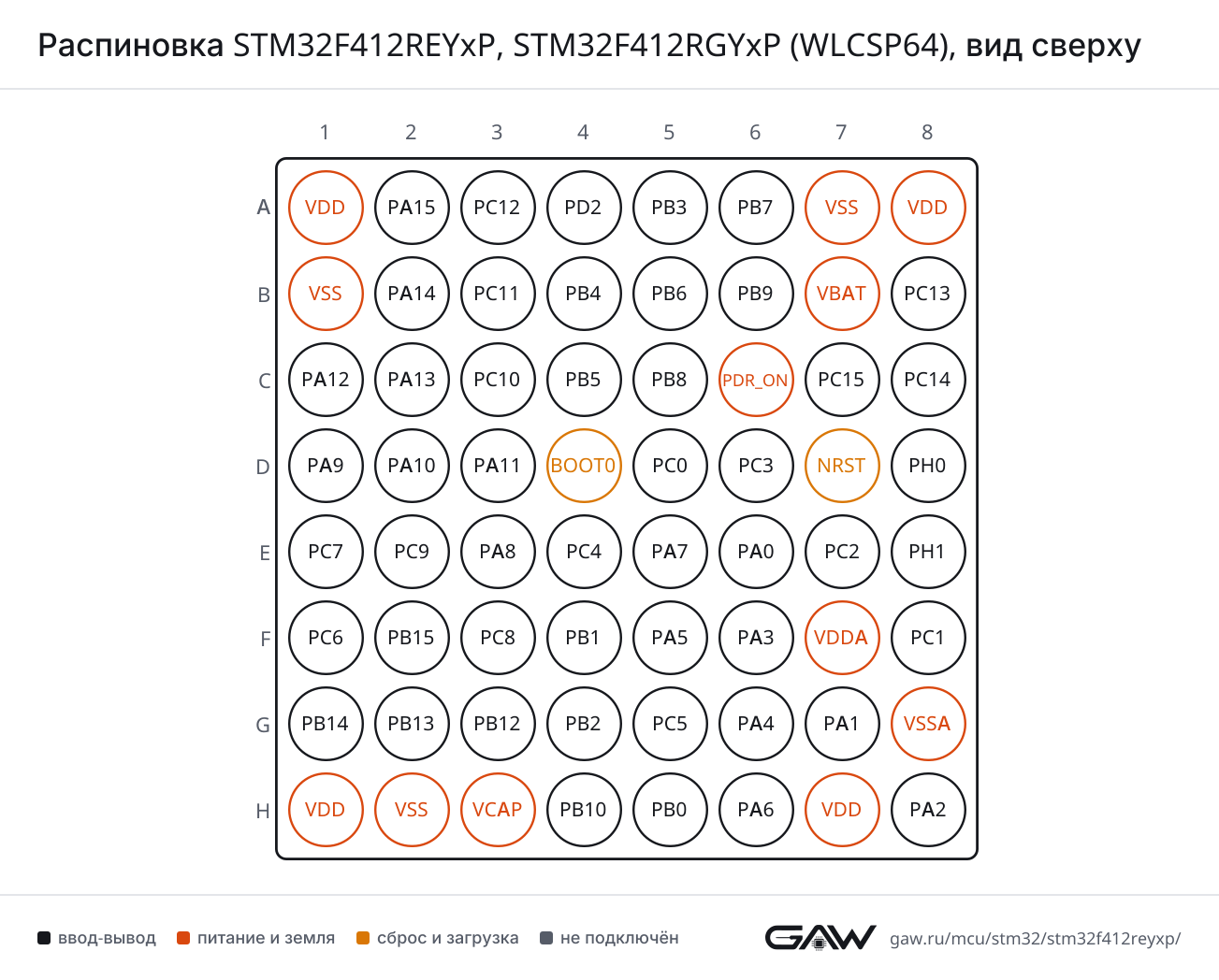

Схема корпуса WLCSP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F412REYxP, STM32F412RGYxP в корпусе WLCSP64, вид сверхуABCDEFGH12345678VDD — шарик A1VDDPA15 — шарик A2: ADC1_EXTI15, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, USART1_TXPA15PC12 — шарик A3: FSMC_D3, FSMC_DA3, I2S3_SD, SDIO_CK, SPI3_MOSI, USART3_CKPC12PD2 — шарик A4: FSMC_NWE, SDIO_CMD, TIM3_ETRPD2PB3 — шарик A5: FMPI2C1_SDA, I2C2_SDA, I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_RXPB3PB7 — шарик A6: FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7VSS — шарик A7VSSVDD — шарик A8VDDVSS — шарик B1VSSPA14 — шарик B2: SYS_JTCK-SWCLKPA14PC11 — шарик B3: ADC1_EXTI11, FSMC_D2, FSMC_DA2, I2S3_ext_SD, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, USART3_RXPC11PB4 — шарик B4: I2C3_SDA, I2S3_ext_SD, SDIO_D0, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB6 — шарик B5: CAN2_TX, I2C1_SCL, QUADSPI_BK1_NCS, SDIO_D0, TIM4_CH1, USART1_TXPB6PB9 — шарик B6: CAN1_TX, I2C1_SDA, I2C2_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9VBAT — шарик B7VBATPC13 — шарик B8: RTC_AF1PC13PA12 — шарик C1: CAN1_TX, SPI5_MISO, TIM1_ETR, USART1_RTS, USART6_RX, USB_OTG_FS_DPPA12PA13 — шарик C2: SYS_JTMS-SWDIOPA13PC10 — шарик C3: I2S3_CK, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, USART3_TXPC10PB5 — шарик C4: CAN2_RX, I2C1_SMBA, I2S1_SD, I2S3_SD, SDIO_D3, SPI1_MOSI, SPI3_MOSI, TIM3_CH2PB5PB8 — шарик C5: CAN1_RX, I2C1_SCL, I2C3_SDA, I2S5_SD, SDIO_D4, SPI5_MOSI, TIM10_CH1, TIM4_CH3PB8PDR_ON — шарик C6PDR_ONPC15-OSC32_OUT — шарик C7: ADC1_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик C8: RCC_OSC32_INPC14PA9 — шарик D1: I2C3_SMBA, SDIO_D2, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA10 — шарик D2: I2S5_SD, SPI5_MOSI, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PA11 — шарик D3: ADC1_EXTI11, CAN1_RX, SPI4_MISO, TIM1_CH4, USART1_CTS, USART6_TX, USB_OTG_FS_DMPA11BOOT0 — шарик D4BOOT0PC0 — шарик D5: ADC1_IN10, SYS_WKUP2PC0PC3 — шарик D6: ADC1_IN13, FSMC_A0, I2S2_SD, SPI2_MOSIPC3NRST — шарик D7NRSTPH0 - OSC_IN — шарик D8: RCC_OSC_INPH0PC7 — шарик E1: DFSDM1_DATIN3, FMPI2C1_SDA, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM3_CH2, TIM8_CH2, USART6_RXPC7PC9 — шарик E2: I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4PC9PA8 — шарик E3: I2C3_SCL, RCC_MCO_1, SDIO_D1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PC4 — шарик E4: ADC1_IN14, FSMC_NE4, I2S1_MCK, QUADSPI_BK2_IO2PC4PA7 — шарик E5: ADC1_IN7, I2S1_SD, QUADSPI_BK2_IO1, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA0 — шарик E6: ADC1_IN0, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTSPA0PC2 — шарик E7: ADC1_IN12, DFSDM1_CKOUT, FSMC_NWE, I2S2_ext_SD, SPI2_MISOPC2PH1 - OSC_OUT — шарик E8: RCC_OSC_OUTPH1PC6 — шарик F1: DFSDM1_CKIN3, FMPI2C1_SCL, FSMC_D1, FSMC_DA1, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PB15 — шарик F2: ADC1_EXTI15, DFSDM1_CKIN2, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SDIO_CK, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3NPB15PC8 — шарик F3: QUADSPI_BK1_IO2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CKPC8PB1 — шарик F4: ADC1_IN9, DFSDM1_DATIN0, I2S5_WS, QUADSPI_CLK, SPI5_NSS, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1PA5 — шарик F5: ADC1_IN5, DFSDM1_CKIN1, FSMC_D7, FSMC_DA7, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PA3 — шарик F6: ADC1_IN3, FSMC_D5, FSMC_DA5, I2S2_MCK, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RXPA3VDDA — шарик F7VDDAPC1 — шарик F8: ADC1_IN11, SYS_WKUP3PC1PB14 — шарик G1: DFSDM1_DATIN2, FMPI2C1_SDA, FSMC_D0, FSMC_DA0, I2S2_ext_SD, SDIO_D6, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTSPB14PB13 — шарик G2: CAN2_TX, DFSDM1_CKIN1, FMPI2C1_SMBA, I2S2_CK, I2S4_CK, SPI2_SCK, SPI4_SCK, TIM1_CH1N, USART3_CTSPB13PB12 — шарик G3: CAN2_RX, DFSDM1_DATIN1, I2C2_SMBA, I2S2_WS, I2S3_CK, I2S4_WS, SPI2_NSS, SPI3_SCK, SPI4_NSS, TIM1_BKIN, USART3_CKPB12PB2 — шарик G4: DFSDM1_CKIN0, QUADSPI_CLKPB2PC5 — шарик G5: ADC1_IN15, FMPI2C1_SMBA, FSMC_NOE, QUADSPI_BK2_IO3, USART3_RXPC5PA4 — шарик G6: ADC1_IN4, DFSDM1_DATIN1, FSMC_D6, FSMC_DA6, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA1 — шарик G7: ADC1_IN1, I2S4_SD, QUADSPI_BK1_IO3, SPI4_MOSI, TIM2_CH2, TIM5_CH2, USART2_RTSPA1VSSA — шарик G8VSSAVDD — шарик H1VDDVSS — шарик H2VSSVCAP_1 — шарик H3VCAPPB10 — шарик H4: FMPI2C1_SCL, I2C2_SCL, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB0 — шарик H5: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N, TIM3_CH3, TIM8_CH2NPB0PA6 — шарик H6: ADC1_IN6, I2S2_MCK, QUADSPI_BK2_IO0, SDIO_CMD, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6VDD — шарик H7VDDPA2 — шарик H8: ADC1_IN2, FSMC_D4, FSMC_DA4, I2S_CKIN, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2WLCSP64, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E3, AF7)
CTSPA11 (D3, AF7)
RTSPA12 (C1, AF7)
RXPB3 (A5, AF7), PB7 (A6, AF7), PA10 (D2, AF7)
TXPA15 (A2, AF7), PB6 (B5, AF7), PA9 (D1, AF7)
USART2CKPA4 (G6, AF7)
CTSPA0 (E6, AF7)
RTSPA1 (G7, AF7)
RXPA3 (F6, AF7)
TXPA2 (H8, AF7)
USART3CKPC12 (A3, AF7), PB12 (G3, AF8)
CTSPB13 (G2, AF8)
RTSPB14 (G1, AF7)
RXPC11 (B3, AF7), PC5 (G5, AF7)
TXPC10 (C3, AF7), PB10 (H4, AF7)
USART6CKPC8 (F3, AF8)
RXPA12 (C1, AF8), PC7 (E1, AF8)
TXPA11 (D3, AF8), PC6 (F1, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B4, AF5), PA6 (H6, AF5)
MOSIPB5 (C4, AF5), PA7 (E5, AF5)
NSSPA15 (A2, AF5), PA4 (G6, AF5)
SCKPB3 (A5, AF5), PA5 (F5, AF5)
SPI2MISOPC2 (E7, AF5), PB14 (G1, AF5)
MOSIPC3 (D6, AF5), PB15 (F2, AF5)
NSSPB9 (B6, AF5), PB12 (G3, AF5)
SCKPC7 (E1, AF5), PB13 (G2, AF5), PB10 (H4, AF5)
SPI3MISOPC11 (B3, AF6), PB4 (B4, AF6)
MOSIPC12 (A3, AF6), PB5 (C4, AF6)
NSSPA15 (A2, AF6), PA4 (G6, AF6)
SCKPB3 (A5, AF6), PC10 (C3, AF6), PB12 (G3, AF7)
SPI4MISOPA11 (D3, AF6)
MOSIPA1 (G7, AF5)
NSSPB12 (G3, AF6)
SCKPB13 (G2, AF6)
SPI5MISOPA12 (C1, AF6)
MOSIPB8 (C5, AF6), PA10 (D2, AF6)
NSSPB1 (F4, AF6)
SCKPB0 (H5, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (E2, AF5), PA2 (H8, AF5)
I2S1CKPB3 (A5, AF5), PA5 (F5, AF5)
MCKPC4 (E4, AF5)
SDPB5 (C4, AF5), PA7 (E5, AF5)
WSPA15 (A2, AF5), PA4 (G6, AF5)
I2S2CKPC7 (E1, AF5), PB13 (G2, AF5), PB10 (H4, AF5)
ext_SDPC2 (E7, AF6), PB14 (G1, AF6)
MCKPC6 (F1, AF5), PA3 (F6, AF5), PA6 (H6, AF6)
SDPC3 (D6, AF5), PB15 (F2, AF5)
WSPB9 (B6, AF5), PB12 (G3, AF5)
I2S3CKPB3 (A5, AF6), PC10 (C3, AF6), PB12 (G3, AF7)
ext_SDPC11 (B3, AF5), PB4 (B4, AF7)
MCKPC7 (E1, AF6), PB10 (H4, AF6)
SDPC12 (A3, AF6), PB5 (C4, AF6)
WSPA15 (A2, AF6), PA4 (G6, AF6)
I2S4CKPB13 (G2, AF6)
SDPA1 (G7, AF5)
WSPB12 (G3, AF6)
I2S5CKPB0 (H5, AF6)
SDPB8 (C5, AF6), PA10 (D2, AF6)
WSPB1 (F4, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B5, AF4), PB8 (C5, AF4)
SDAPB7 (A6, AF4), PB9 (B6, AF4)
SMBAPB5 (C4, AF4)
I2C2SCLPB10 (H4, AF4)
SDAPB3 (A5, AF9), PB9 (B6, AF9)
SMBAPB12 (G3, AF4)
I2C3SCLPA8 (E3, AF4)
SDAPB4 (B4, AF9), PB8 (C5, AF9), PC9 (E2, AF4)
SMBAPA9 (D1, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPC6 (F1, AF4), PB15 (F2, AF4), PB10 (H4, AF9)
SDAPB3 (A5, AF4), PC7 (E1, AF4), PB14 (G1, AF4)
SMBAPB13 (G2, AF4), PC5 (G5, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (C5, AF8), PA11 (D3, AF9)
TXPB9 (B6, AF8), PA12 (C1, AF9)
CAN2RXPB5 (C4, AF9), PB12 (G3, AF9)
TXPB6 (B5, AF9), PB13 (G2, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (D3, AF10)
DPPA12 (C1, AF10)
IDPA10 (D2, AF10)
SOFPA8 (E3, AF10)
VBUSPA9 (D1, AF10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (A3, AF12), PB15 (F2, AF12)
CMDPD2 (A4, AF12), PA6 (H6, AF12)
D0PB4 (B4, AF12), PB6 (B5, AF12), PC8 (F3, AF12)
D1PC9 (E2, AF12), PA8 (E3, AF12)
D2PC10 (C3, AF12), PA9 (D1, AF12)
D3PC11 (B3, AF12), PB5 (C4, AF12)
D4PB8 (C5, AF12)
D5PB9 (B6, AF12)
D6PC6 (F1, AF12), PB14 (G1, AF12)
D7PC7 (E1, AF12), PB10 (H4, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (E2, AF9)
BK1_IO1PC10 (C3, AF9)
BK1_IO2PC8 (F3, AF9)
BK1_IO3PA1 (G7, AF9)
BK1_NCSPB6 (B5, AF10)
BK2_IO0PA6 (H6, AF10)
BK2_IO1PA7 (E5, AF10)
BK2_IO2PC4 (E4, AF10)
BK2_IO3PC5 (G5, AF10)
BK2_NCSPC11 (B3, AF9)
CLKPB1 (F4, AF9), PB2 (G4, AF9)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B3), PA11 (D3)
EXTI15PA15 (A2), PC15-OSC32_OUT (C7), PB15 (F2)
IN0PA0 (E6)
IN1PA1 (G7)
IN2PA2 (H8)
IN3PA3 (F6)
IN4PA4 (G6)
IN5PA5 (F5)
IN6PA6 (H6)
IN7PA7 (E5)
IN8PB0 (H5)
IN9PB1 (F4)
IN10PC0 (D5)
IN11PC1 (F8)
IN12PC2 (E7)
IN13PC3 (D6)
IN14PC4 (E4)
IN15PC5 (G5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (G3, AF1), PA6 (H6, AF1)
CH1PA8 (E3, AF1)
CH1NPA7 (E5, AF1), PB13 (G2, AF1)
CH2PA9 (D1, AF1)
CH2NPB14 (G1, AF1), PB0 (H5, AF1)
CH3PA10 (D2, AF1)
CH3NPB15 (F2, AF1), PB1 (F4, AF1)
CH4PA11 (D3, AF1)
ETRPA12 (C1, AF1)
TIM2CH1PA15 (A2, AF1), PA0 (E6, AF1), PA5 (F5, AF1)
CH2PB3 (A5, AF1), PA1 (G7, AF1)
CH3PB10 (H4, AF1), PA2 (H8, AF1)
CH4PA3 (F6, AF1)
ETRPA15 (A2, AF1), PA0 (E6, AF1), PA5 (F5, AF1)
TIM3CH1PB4 (B4, AF2), PC6 (F1, AF2), PA6 (H6, AF2)
CH2PB5 (C4, AF2), PC7 (E1, AF2), PA7 (E5, AF2)
CH3PC8 (F3, AF2), PB0 (H5, AF2)
CH4PC9 (E2, AF2), PB1 (F4, AF2)
ETRPD2 (A4, AF2)
TIM4CH1PB6 (B5, AF2)
CH2PB7 (A6, AF2)
CH3PB8 (C5, AF2)
CH4PB9 (B6, AF2)
TIM5CH1PA0 (E6, AF2)
CH2PA1 (G7, AF2)
CH3PA2 (H8, AF2)
CH4PA3 (F6, AF2)
TIM8BKINPA6 (H6, AF3)
CH1PC6 (F1, AF3)
CH1NPA7 (E5, AF3), PA5 (F5, AF3)
CH2PC7 (E1, AF3)
CH2NPB14 (G1, AF3), PB0 (H5, AF3)
CH3PC8 (F3, AF3)
CH3NPB15 (F2, AF3), PB1 (F4, AF3)
CH4PC9 (E2, AF3)
ETRPA0 (E6, AF3)
TIM9CH1PA2 (H8, AF3)
CH2PA3 (F6, AF3)
TIM10CH1PB8 (C5, AF3)
TIM11CH1PB9 (B6, AF3)
TIM12CH1PB14 (G1, AF9)
CH2PB15 (F2, AF9)
TIM13CH1PA6 (H6, AF9)
TIM14CH1PA7 (E5, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (B8)
REFINPB15 (F2, AF0)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PC3 (D6, AF12)
D0PB14 (G1, AF10)
D1PC6 (F1, AF10)
D2PC11 (B3, AF10)
D3PC12 (A3, AF10)
D4PA2 (H8, AF12)
D5PA3 (F6, AF12)
D6PA4 (G6, AF12)
D7PA5 (F5, AF12)
DA0PB14 (G1, AF10)
DA1PC6 (F1, AF10)
DA2PC11 (B3, AF10)
DA3PC12 (A3, AF10)
DA4PA2 (H8, AF12)
DA5PA3 (F6, AF12)
DA6PA4 (G6, AF12)
DA7PA5 (F5, AF12)
NE4PC4 (E4, AF12)
NLPB7 (A6, AF12)
NOEPC5 (G5, AF12)
NWEPD2 (A4, AF10), PC2 (E7, AF12)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (G4, AF6)
CKIN1PA5 (F5, AF8), PB13 (G2, AF10)
CKIN2PB15 (F2, AF8)
CKIN3PC6 (F1, AF6)
CKOUTPC2 (E7, AF8)
DATIN0PB1 (F4, AF8)
DATIN1PB12 (G3, AF10), PA4 (G6, AF8)
DATIN2PB14 (G1, AF8)
DATIN3PC7 (E1, AF10)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (B2, AF0)
JTDIPA15 (A2, AF0)
JTDO-SWOPB3 (A5, AF0)
JTMS-SWDIOPA13 (C2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E3, AF0)
MCO_2PC9 (E2, AF0)
OSC_INPH0 - OSC_IN (D8)
OSC_OUTPH1 - OSC_OUT (E8)
OSC32_INPC14-OSC32_IN (C8)
OSC32_OUTPC15-OSC32_OUT (C7)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0 (E6)
SYS_WKUP2PC0 (D5)
SYS_WKUP3PC1 (F8)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 64 шарика корпуса WLCSP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2PA15ввод-выводADC1_EXTI15, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), USART1_TX (AF7)
A3PC12ввод-выводFSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), USART3_CK (AF7)
A4PD2ввод-выводFSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2)
A5PB3ввод-выводFMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_RX (AF7)
A6PB7ввод-выводFSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
A7VSSпитание—
A8VDDпитание—
B1VSSпитание—
B2PA14ввод-выводSYS_JTCK-SWCLK (AF0)
B3PC11ввод-выводADC1_EXTI11, FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), USART3_RX (AF7)
B4PB4ввод-выводI2C3_SDA (AF9), I2S3_ext_SD (AF7), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
B5PB6ввод-выводCAN2_TX (AF9), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), USART1_TX (AF7)
B6PB9ввод-выводCAN1_TX (AF8), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B7VBATпитание—
B8PC13ввод-выводRTC_AF1
C1PA12ввод-выводCAN1_TX (AF9), SPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
C2PA13ввод-выводSYS_JTMS-SWDIO (AF0)
C3PC10ввод-выводI2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7)
C4PB5ввод-выводCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2)
C5PB8ввод-выводCAN1_RX (AF8), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
C6PDR_ONпитание—
C7PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
C8PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA9ввод-выводI2C3_SMBA (AF4), SDIO_D2 (AF12), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10)
D2PA10ввод-выводI2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D3PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), SPI4_MISO (AF6), TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
D4BOOT0загрузка—
D5PC0ввод-выводADC1_IN10, SYS_WKUP2
D6PC3ввод-выводADC1_IN13, FSMC_A0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5)
D7NRSTсброс—
D8PH0 - OSC_INввод-выводRCC_OSC_IN
E1PC7ввод-выводDFSDM1_DATIN3 (AF10), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
E2PC9ввод-выводI2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
E3PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
E4PC4ввод-выводADC1_IN14, FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10)
E5PA7ввод-выводADC1_IN7, I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
E6PA0ввод-выводADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), USART2_CTS (AF7)
E7PC2ввод-выводADC1_IN12, DFSDM1_CKOUT (AF8), FSMC_NWE (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5)
E8PH1 - OSC_OUTввод-выводRCC_OSC_OUT
F1PC6ввод-выводDFSDM1_CKIN3 (AF6), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
F2PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
F3PC8ввод-выводQUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
F4PB1ввод-выводADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
F5PA5ввод-выводADC1_IN5, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3)
F6PA3ввод-выводADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
F7VDDAпитание—
F8PC1ввод-выводADC1_IN11, SYS_WKUP3
G1PB14ввод-выводDFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7)
G2PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), USART3_CTS (AF8)
G3PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF10), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF7), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), USART3_CK (AF8)
G4PB2ввод-выводDFSDM1_CKIN0 (AF6), QUADSPI_CLK (AF9)
G5PC5ввод-выводADC1_IN15, FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7)
G6PA4ввод-выводADC1_IN4, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
G7PA1ввод-выводADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7)
G8VSSAпитание—
H1VDDпитание—
H2VSSпитание—
H3VCAP_1питание—
H4PB10ввод-выводFMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
H5PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3)
H6PA6ввод-выводADC1_IN6, I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
H7VDDпитание—
H8PA2ввод-выводADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
PDR_ONC6управление внутренней схемой сброса по питанию
VBATB7резервное питание: часы реального времени и резервные регистры
VCAPH3вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA1, A8, H1, H7питание цифровой части и линий ввода-вывода
VDDAF7питание аналоговой части: АЦП, ЦАП, генераторы
VSSA7, B1, H2общий провод (земля)
VSSAG8общий провод аналоговой части
NRSTD7сброс, активный уровень — низкий
BOOT0D4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F412R(E-G)YxP: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F412RESTM32F412REYxP512 КБ256 КБ
STM32F412RGSTM32F412RGYxP1 МБ256 КБ

Линейка STM32F412, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F412REYx, STM32F412RGYxSTM32F41264 из 64выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F412REYxP?

В корпусе WLCSP64 сигнал USART1_TX выведен на PA15 (шарик A2, AF7) или PB6 (шарик B5, AF7) или PA9 (шарик D1, AF7), USART1_RX — на PB3 (шарик A5, AF7) или PB7 (шарик A6, AF7) или PA10 (шарик D2, AF7).

Где у STM32F412REYxP выводы SWD для программатора?

SWDIO — PA13 (шарик C2, AF0), SWCLK — PA14 (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F412REYxP?

I2C1_SCL — PB6 (шарик B5, AF4) или PB8 (шарик C5, AF4), I2C1_SDA — PB7 (шарик A6, AF4) или PB9 (шарик B6, AF4).

Сколько выводов ввода-вывода у STM32F412REYxP в корпусе WLCSP64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F412REYxP и STM32F412RGYxP?

Объёмом памяти: STM32F412RE — 512 КБ флеш-памяти и 256 КБ ОЗУ, STM32F412RG — 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F412REYxP?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
