STM32F413MG и STM32F413MH в корпусе WLCSP81: распиновка
STM32F413MG и STM32F413MH — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 1 и 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус WLCSP81 — 81 шарик, из них 60 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 100 МГц
- Флеш-память
- 1 и 1,5 МБ
- ОЗУ
- 320 КБ
- Корпус
- WLCSP81, 81 шарик
- Линий ввода-вывода
- 60
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+125 °C, зависит от исполнения

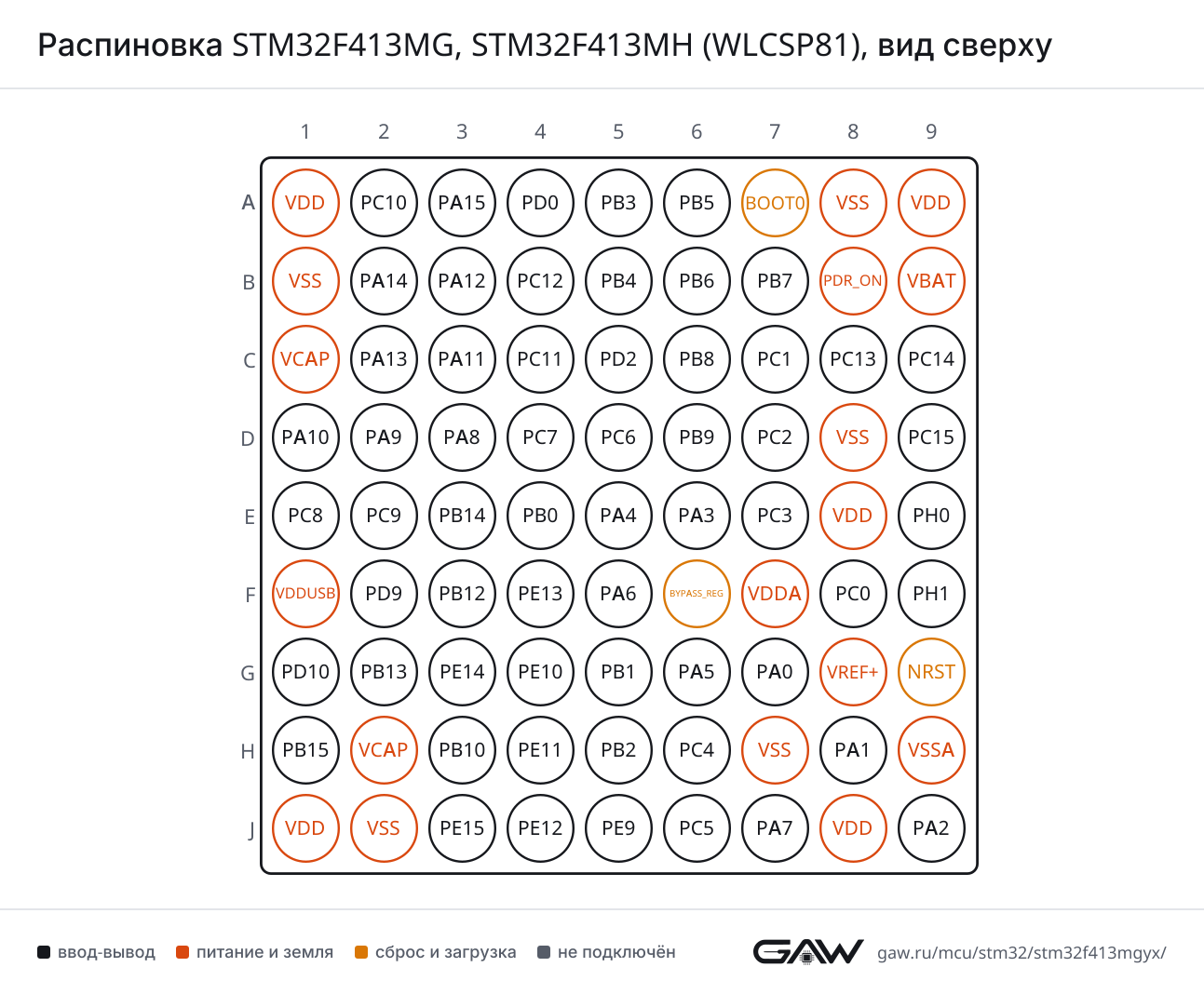

Схема корпуса WLCSP81
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D3, AF7) |
| CTS | PA11 (C3, AF7) | |
| RTS | PA12 (B3, AF7) | |
| RX | PB3 (A5, AF7), PB7 (B7, AF7), PA10 (D1, AF7) | |
| TX | PA15 (A3, AF7), PB6 (B6, AF7), PA9 (D2, AF7) | |
| USART2 | CK | PA4 (E5, AF7) |
| CTS | PA0 (G7, AF7) | |
| RTS | PA1 (H8, AF7) | |
| RX | PA3 (E6, AF7) | |
| TX | PA2 (J9, AF7) | |
| USART3 | CK | PC12 (B4, AF7), PB12 (F3, AF8), PD10 (G1, AF7) |
| CTS | PB13 (G2, AF8) | |
| RTS | PB14 (E3, AF7) | |
| RX | PC11 (C4, AF7), PD9 (F2, AF7), PC5 (J6, AF7) | |
| TX | PC10 (A2, AF7), PB10 (H3, AF7) | |
| USART6 | CK | PC8 (E1, AF8) |
| RX | PA12 (B3, AF8), PC7 (D4, AF8) | |
| TX | PA11 (C3, AF8), PC6 (D5, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PD0 (A4, AF11), PA11 (C3, AF11), PC11 (C4, AF8), PA1 (H8, AF8) |
| TX | PA12 (B3, AF11), PD10 (G1, AF8), PA0 (G7, AF8) | |
| UART5 | RX | PB5 (A6, AF11), PD2 (C5, AF8), PB8 (C6, AF11), PB12 (F3, AF11) |
| TX | PC12 (B4, AF8), PB6 (B6, AF11), PB9 (D6, AF11), PB13 (G2, AF11) | |
| UART7 | RX | PB3 (A5, AF8), PA8 (D3, AF8) |
| TX | PA15 (A3, AF8), PB4 (B5, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (B5, AF5), PA6 (F5, AF5) |
| MOSI | PB5 (A6, AF5), PA7 (J7, AF5) | |
| NSS | PA15 (A3, AF5), PA4 (E5, AF5) | |
| SCK | PB3 (A5, AF5), PA5 (G6, AF5) | |
| SPI2 | MISO | PA12 (B3, AF5), PC2 (D7, AF5), PB14 (E3, AF5) |
| MOSI | PA10 (D1, AF5), PC3 (E7, AF5), PB15 (H1, AF5) | |
| NSS | PA11 (C3, AF5), PB9 (D6, AF5), PB12 (F3, AF5) | |
| SCK | PA9 (D2, AF5), PC7 (D4, AF5), PB13 (G2, AF5), PB10 (H3, AF5) | |
| SPI3 | MISO | PB4 (B5, AF6), PC11 (C4, AF6) |
| MOSI | PB5 (A6, AF6), PC12 (B4, AF6) | |
| NSS | PA15 (A3, AF6), PA4 (E5, AF6) | |
| SCK | PC10 (A2, AF6), PB3 (A5, AF6), PB12 (F3, AF7) | |
| SPI4 | MISO | PA11 (C3, AF6), PE13 (F4, AF5) |
| MOSI | PE14 (G3, AF5), PA1 (H8, AF5) | |
| NSS | PB12 (F3, AF6), PE11 (H4, AF5) | |
| SCK | PB13 (G2, AF6), PE12 (J4, AF5) | |
| SPI5 | MISO | PA12 (B3, AF6), PE13 (F4, AF6) |
| MOSI | PB8 (C6, AF6), PA10 (D1, AF6), PE14 (G3, AF6) | |
| NSS | PB1 (G5, AF6), PE11 (H4, AF6) | |
| SCK | PB0 (E4, AF6), PE12 (J4, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (E2, AF5), PA2 (J9, AF5) |
| I2S1 | CK | PB3 (A5, AF5), PA5 (G6, AF5) |
| MCK | PC4 (H6, AF5) | |
| SD | PB5 (A6, AF5), PA7 (J7, AF5) | |
| WS | PA15 (A3, AF5), PA4 (E5, AF5) | |
| I2S2 | CK | PA9 (D2, AF5), PC7 (D4, AF5), PB13 (G2, AF5), PB10 (H3, AF5) |
| ext_SD | PC2 (D7, AF6), PB14 (E3, AF6) | |
| MCK | PC6 (D5, AF5), PA3 (E6, AF5), PA6 (F5, AF6) | |
| SD | PA10 (D1, AF5), PC3 (E7, AF5), PB15 (H1, AF5) | |
| WS | PA11 (C3, AF5), PB9 (D6, AF5), PB12 (F3, AF5) | |
| I2S3 | CK | PC10 (A2, AF6), PB3 (A5, AF6), PB12 (F3, AF5) |
| ext_SD | PB4 (B5, AF5), PC11 (C4, AF5) | |
| MCK | PC7 (D4, AF6), PB10 (H3, AF6) | |
| SD | PB5 (A6, AF6), PC12 (B4, AF6) | |
| WS | PA15 (A3, AF6), PA4 (E5, AF6) | |
| I2S4 | CK | PB13 (G2, AF6), PE12 (J4, AF5) |
| SD | PE14 (G3, AF5), PA1 (H8, AF5) | |
| WS | PB12 (F3, AF6), PE11 (H4, AF5) | |
| I2S5 | CK | PB0 (E4, AF6), PE12 (J4, AF6) |
| SD | PB8 (C6, AF6), PA10 (D1, AF6), PE14 (G3, AF6) | |
| WS | PB1 (G5, AF6), PE11 (H4, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (B6, AF4), PB8 (C6, AF4) |
| SDA | PB7 (B7, AF4), PB9 (D6, AF4) | |
| SMBA | PB5 (A6, AF4) | |
| I2C2 | SCL | PB10 (H3, AF4) |
| SDA | PB3 (A5, AF9), PB9 (D6, AF9) | |
| SMBA | PB12 (F3, AF4) | |
| I2C3 | SCL | PA8 (D3, AF4) |
| SDA | PB4 (B5, AF9), PB8 (C6, AF9), PC9 (E2, AF4) | |
| SMBA | PA9 (D2, AF4) |
FMPI2C — I²C Fast-mode Plus
| Блок | Сигнал | Выводы |
|---|---|---|
| FMPI2C1 | SCL | PC6 (D5, AF4), PB15 (H1, AF4), PB10 (H3, AF9) |
| SDA | PB3 (A5, AF4), PC7 (D4, AF4), PB14 (E3, AF4) | |
| SMBA | PB13 (G2, AF4), PC5 (J6, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PD0 (A4, AF9), PA11 (C3, AF9), PB8 (C6, AF8) |
| TX | PA12 (B3, AF9), PB9 (D6, AF8) | |
| CAN2 | RX | PB5 (A6, AF9), PB12 (F3, AF9) |
| TX | PB6 (B6, AF9), PB13 (G2, AF9) | |
| CAN3 | RX | PB3 (A5, AF11), PA8 (D3, AF11) |
| TX | PA15 (A3, AF11), PB4 (B5, AF11) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C3, AF10) |
| DP | PA12 (B3, AF10) | |
| ID | PA10 (D1, AF10) | |
| SOF | PA8 (D3, AF10) | |
| VBUS | PA9 (D2, AF10) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (B4, AF12), PB15 (H1, AF12) |
| CMD | PD2 (C5, AF12), PA6 (F5, AF12) | |
| D0 | PB4 (B5, AF12), PB6 (B6, AF12), PC8 (E1, AF12) | |
| D1 | PA8 (D3, AF12), PC9 (E2, AF12) | |
| D2 | PC10 (A2, AF12), PA9 (D2, AF12) | |
| D3 | PB5 (A6, AF12), PC11 (C4, AF12) | |
| D4 | PB8 (C6, AF12) | |
| D5 | PB9 (D6, AF12) | |
| D6 | PC6 (D5, AF12), PB14 (E3, AF12) | |
| D7 | PC7 (D4, AF12), PB10 (H3, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (E2, AF9) |
| BK1_IO1 | PC10 (A2, AF9) | |
| BK1_IO2 | PC8 (E1, AF9) | |
| BK1_IO3 | PA1 (H8, AF9) | |
| BK1_NCS | PB6 (B6, AF10) | |
| BK2_IO0 | PA6 (F5, AF10) | |
| BK2_IO1 | PA7 (J7, AF10) | |
| BK2_IO2 | PC4 (H6, AF10), PE9 (J5, AF10) | |
| BK2_IO3 | PE10 (G4, AF10), PC5 (J6, AF10) | |
| BK2_NCS | PC11 (C4, AF9) | |
| CLK | PB1 (G5, AF9), PB2 (H5, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PB5 (A6, AF10) |
| FS_B | PC3 (E7, AF7) | |
| MCLK_A | PA15 (A3, AF10) | |
| MCLK_B | PC0 (F8, AF7) | |
| SCK_A | PB4 (B5, AF10) | |
| SCK_B | PC2 (D7, AF7) | |
| SD_A | PB3 (A5, AF10) | |
| SD_B | PC1 (C7, AF7), PA3 (E6, AF10) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (C3), PC11 (C4), PE11 (H4) |
| EXTI15 | PA15 (A3), PC15-OSC32_OUT (D9), PB15 (H1), PE15 (J3) | |
| IN0 | PA0 (G7) | |
| IN1 | PA1 (H8) | |
| IN2 | PA2 (J9) | |
| IN3 | PA3 (E6) | |
| IN4 | PA4 (E5) | |
| IN5 | PA5 (G6) | |
| IN6 | PA6 (F5) | |
| IN7 | PA7 (J7) | |
| IN8 | PB0 (E4) | |
| IN9 | PB1 (G5) | |
| IN10 | PC0 (F8) | |
| IN11 | PC1 (C7) | |
| IN12 | PC2 (D7) | |
| IN13 | PC3 (E7) | |
| IN14 | PC4 (H6) | |
| IN15 | PC5 (J6) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PA9 (D2), PB9 (D6), PC9 (E2), PD9 (F2), PE9 (J5) |
| OUT1 | PA4 (E5) | |
| OUT2 | PA5 (G6) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB12 (F3, AF1), PA6 (F5, AF1), PE15 (J3, AF1) |
| CH1 | PA8 (D3, AF1), PE9 (J5, AF1) | |
| CH1N | PB13 (G2, AF1), PA7 (J7, AF1) | |
| CH2 | PA9 (D2, AF1), PE11 (H4, AF1) | |
| CH2N | PB14 (E3, AF1), PB0 (E4, AF1), PE10 (G4, AF1) | |
| CH3 | PA10 (D1, AF1), PE13 (F4, AF1) | |
| CH3N | PB1 (G5, AF1), PB15 (H1, AF1), PE12 (J4, AF1) | |
| CH4 | PA11 (C3, AF1), PE14 (G3, AF1) | |
| ETR | PA12 (B3, AF1) | |
| TIM2 | CH1 | PA15 (A3, AF1), PA5 (G6, AF1), PA0 (G7, AF1) |
| CH2 | PB3 (A5, AF1), PA1 (H8, AF1) | |
| CH3 | PB10 (H3, AF1), PA2 (J9, AF1) | |
| CH4 | PA3 (E6, AF1) | |
| ETR | PA15 (A3, AF1), PA5 (G6, AF1), PA0 (G7, AF1) | |
| TIM3 | CH1 | PB4 (B5, AF2), PC6 (D5, AF2), PA6 (F5, AF2) |
| CH2 | PB5 (A6, AF2), PC7 (D4, AF2), PA7 (J7, AF2) | |
| CH3 | PC8 (E1, AF2), PB0 (E4, AF2) | |
| CH4 | PC9 (E2, AF2), PB1 (G5, AF2) | |
| ETR | PD2 (C5, AF2) | |
| TIM4 | CH1 | PB6 (B6, AF2) |
| CH2 | PB7 (B7, AF2) | |
| CH3 | PB8 (C6, AF2) | |
| CH4 | PB9 (D6, AF2) | |
| TIM5 | CH1 | PA0 (G7, AF2) |
| CH2 | PA1 (H8, AF2) | |
| CH3 | PA2 (J9, AF2) | |
| CH4 | PA3 (E6, AF2) | |
| TIM8 | BKIN | PA6 (F5, AF3) |
| CH1 | PC6 (D5, AF3) | |
| CH1N | PA5 (G6, AF3), PA7 (J7, AF3) | |
| CH2 | PC7 (D4, AF3) | |
| CH2N | PB14 (E3, AF3), PB0 (E4, AF3) | |
| CH3 | PC8 (E1, AF3) | |
| CH3N | PB1 (G5, AF3), PB15 (H1, AF3) | |
| CH4 | PC9 (E2, AF3) | |
| ETR | PA0 (G7, AF3) | |
| TIM9 | CH1 | PA2 (J9, AF3) |
| CH2 | PA3 (E6, AF3) | |
| TIM10 | CH1 | PB8 (C6, AF3) |
| TIM11 | CH1 | PB9 (D6, AF3) |
| TIM12 | CH1 | PB14 (E3, AF9) |
| CH2 | PB15 (H1, AF9) | |
| TIM13 | CH1 | PA6 (F5, AF9) |
| TIM14 | CH1 | PA7 (J7, AF9) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (B6, AF1), PC3 (E7, AF1) |
| IN1 | PB5 (A6, AF1), PC0 (F8, AF1) | |
| IN2 | PB7 (B7, AF1), PC2 (D7, AF1) | |
| OUT | PB8 (C6, AF1), PC1 (C7, AF1), PB2 (H5, AF1) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (C8) |
| REFIN | PB15 (H1, AF0) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A0 | PC3 (E7, AF12) |
| D0 | PB14 (E3, AF10) | |
| D1 | PC6 (D5, AF10) | |
| D2 | PD0 (A4, AF12), PC11 (C4, AF10) | |
| D3 | PC12 (B4, AF10) | |
| D4 | PA2 (J9, AF12) | |
| D5 | PA3 (E6, AF12) | |
| D6 | PA4 (E5, AF12), PE9 (J5, AF12) | |
| D7 | PE10 (G4, AF12), PA5 (G6, AF12) | |
| D8 | PE11 (H4, AF12) | |
| D9 | PE12 (J4, AF12) | |
| D10 | PE13 (F4, AF12) | |
| D11 | PE14 (G3, AF12) | |
| D12 | PE15 (J3, AF12) | |
| D13 | PB12 (F3, AF12) | |
| D14 | PD9 (F2, AF12) | |
| D15 | PD10 (G1, AF12) | |
| DA0 | PB14 (E3, AF10) | |
| DA1 | PC6 (D5, AF10) | |
| DA2 | PD0 (A4, AF12), PC11 (C4, AF10) | |
| DA3 | PC12 (B4, AF10) | |
| DA4 | PA2 (J9, AF12) | |
| DA5 | PA3 (E6, AF12) | |
| DA6 | PA4 (E5, AF12), PE9 (J5, AF12) | |
| DA7 | PE10 (G4, AF12), PA5 (G6, AF12) | |
| DA8 | PE11 (H4, AF12) | |
| DA9 | PE12 (J4, AF12) | |
| DA10 | PE13 (F4, AF12) | |
| DA11 | PE14 (G3, AF12) | |
| DA12 | PE15 (J3, AF12) | |
| DA13 | PB12 (F3, AF12) | |
| DA14 | PD9 (F2, AF12) | |
| DA15 | PD10 (G1, AF12) | |
| NE4 | PC4 (H6, AF12) | |
| NL | PB7 (B7, AF12) | |
| NOE | PC5 (J6, AF12) | |
| NWE | PD2 (C5, AF10), PC2 (D7, AF12) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (H5, AF6) |
| CKIN1 | PB13 (G2, AF10), PA5 (G6, AF8) | |
| CKIN2 | PB15 (H1, AF8) | |
| CKIN3 | PC6 (D5, AF6) | |
| CKOUT | PA8 (D3, AF6), PC2 (D7, AF8), PE9 (J5, AF6) | |
| DATIN0 | PB1 (G5, AF8) | |
| DATIN1 | PA4 (E5, AF8), PB12 (F3, AF10) | |
| DATIN2 | PB14 (E3, AF8) | |
| DATIN3 | PC7 (D4, AF10) | |
| DFSDM2 | CKIN0 | PE11 (H4, AF3) |
| CKIN1 | PB8 (C6, AF7), PA6 (F5, AF7), PE15 (J3, AF10) | |
| CKIN2 | PC4 (H6, AF3) | |
| CKIN3 | PA9 (D2, AF3), PC8 (E1, AF7) | |
| CKIN4 | PC0 (F8, AF3) | |
| CKIN5 | PC10 (A2, AF3), PA11 (C3, AF3) | |
| CKIN6 | PD0 (A4, AF3), PC7 (D4, AF7) | |
| CKIN7 | PB6 (B6, AF6), PC3 (E7, AF3), PE13 (F4, AF3) | |
| CKOUT | PD2 (C5, AF3), PB10 (H3, AF10) | |
| DATIN0 | PE10 (G4, AF3) | |
| DATIN1 | PB9 (D6, AF6), PE14 (G3, AF10), PA7 (J7, AF7) | |
| DATIN2 | PC5 (J6, AF3) | |
| DATIN3 | PA10 (D1, AF3), PC9 (E2, AF7) | |
| DATIN4 | PC1 (C7, AF3) | |
| DATIN5 | PA12 (B3, AF3), PC11 (C4, AF3) | |
| DATIN6 | PC6 (D5, AF7) | |
| DATIN7 | PB7 (B7, AF6), PC2 (D7, AF3), PE12 (J4, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (B2, AF0) |
| JTDI | PA15 (A3, AF0) | |
| JTDO-SWO | PB3 (A5, AF0) | |
| JTMS-SWDIO | PA13 (C2, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (D3, AF0) |
| MCO_2 | PC9 (E2, AF0) | |
| OSC_IN | PH0 - OSC_IN (E9) | |
| OSC_OUT | PH1 - OSC_OUT (F9) | |
| OSC32_IN | PC14-OSC32_IN (C9) | |
| OSC32_OUT | PC15-OSC32_OUT (D9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP1 | PA0 (G7) |
| SYS_WKUP2 | PC0 (F8) | |
| SYS_WKUP3 | PC1 (C7) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 81 шарик корпуса WLCSP81 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A2 | PC10 | ввод-вывод | DFSDM2_CKIN5 (AF3), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7) |
| A3 | PA15 | ввод-вывод | ADC1_EXTI15, CAN3_TX (AF11), I2S1_WS (AF5), I2S3_WS (AF6), SAI1_MCLK_A (AF10), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART7_TX (AF8), USART1_TX (AF7) |
| A4 | PD0 | ввод-вывод | CAN1_RX (AF9), DFSDM2_CKIN6 (AF3), FSMC_D2 (AF12), FSMC_DA2 (AF12), UART4_RX (AF11) |
| A5 | PB3 | ввод-вывод | CAN3_RX (AF11), FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SAI1_SD_A (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF8), USART1_RX (AF7) |
| A6 | PB5 | ввод-вывод | CAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), LPTIM1_IN1 (AF1), SAI1_FS_A (AF10), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), UART5_RX (AF11) |
| A7 | BOOT0 | загрузка | — |
| A8 | VSS | питание | — |
| A9 | VDD | питание | — |
| B1 | VSS | питание | — |
| B2 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| B3 | PA12 | ввод-вывод | CAN1_TX (AF9), DFSDM2_DATIN5 (AF3), SPI2_MISO (AF5), SPI5_MISO (AF6), TIM1_ETR (AF1), UART4_TX (AF11), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10) |
| B4 | PC12 | ввод-вывод | FSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| B5 | PB4 | ввод-вывод | CAN3_TX (AF11), I2C3_SDA (AF9), I2S3_ext_SD (AF5), SAI1_SCK_A (AF10), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF8) |
| B6 | PB6 | ввод-вывод | CAN2_TX (AF9), DFSDM2_CKIN7 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), UART5_TX (AF11), USART1_TX (AF7) |
| B7 | PB7 | ввод-вывод | DFSDM2_DATIN7 (AF6), FSMC_NL (AF12), I2C1_SDA (AF4), LPTIM1_IN2 (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B8 | PDR_ON | питание | — |
| B9 | VBAT | питание | — |
| C1 | VCAP_2 | питание | — |
| C2 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| C3 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), DFSDM2_CKIN5 (AF3), I2S2_WS (AF5), SPI2_NSS (AF5), SPI4_MISO (AF6), TIM1_CH4 (AF1), UART4_RX (AF11), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10) |
| C4 | PC11 | ввод-вывод | ADC1_EXTI11, DFSDM2_DATIN5 (AF3), FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| C5 | PD2 | ввод-вывод | DFSDM2_CKOUT (AF3), FSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| C6 | PB8 | ввод-вывод | CAN1_RX (AF8), DFSDM2_CKIN1 (AF7), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), LPTIM1_OUT (AF1), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF11) |
| C7 | PC1 | ввод-вывод | ADC1_IN11, DFSDM2_DATIN4 (AF3), LPTIM1_OUT (AF1), SAI1_SD_B (AF7), SYS_WKUP3 |
| C8 | PC13 | ввод-вывод | RTC_AF1 |
| C9 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D1 | PA10 | ввод-вывод | DFSDM2_DATIN3 (AF3), I2S2_SD (AF5), I2S5_SD (AF6), SPI2_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| D2 | PA9 | ввод-вывод | DAC_EXTI9, DFSDM2_CKIN3 (AF3), I2C3_SMBA (AF4), I2S2_CK (AF5), SDIO_D2 (AF12), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10) |
| D3 | PA8 | ввод-вывод | CAN3_RX (AF11), DFSDM1_CKOUT (AF6), I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), UART7_RX (AF8), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| D4 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF10), DFSDM2_CKIN6 (AF7), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| D5 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), DFSDM2_DATIN6 (AF7), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| D6 | PB9 | ввод-вывод | CAN1_TX (AF8), DAC_EXTI9, DFSDM2_DATIN1 (AF6), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF11) |
| D7 | PC2 | ввод-вывод | ADC1_IN12, DFSDM1_CKOUT (AF8), DFSDM2_DATIN7 (AF3), FSMC_NWE (AF12), I2S2_ext_SD (AF6), LPTIM1_IN2 (AF1), SAI1_SCK_B (AF7), SPI2_MISO (AF5) |
| D8 | VSS | питание | — |
| D9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| E1 | PC8 | ввод-вывод | DFSDM2_CKIN3 (AF7), QUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| E2 | PC9 | ввод-вывод | DAC_EXTI9, DFSDM2_DATIN3 (AF7), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| E3 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7) |
| E4 | PB0 | ввод-вывод | ADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3) |
| E5 | PA4 | ввод-вывод | ADC1_IN4, DAC_OUT1, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| E6 | PA3 | ввод-вывод | ADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), SAI1_SD_B (AF10), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7) |
| E7 | PC3 | ввод-вывод | ADC1_IN13, DFSDM2_CKIN7 (AF3), FSMC_A0 (AF12), I2S2_SD (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF7), SPI2_MOSI (AF5) |
| E8 | VDD | питание | — |
| E9 | PH0 - OSC_IN | ввод-вывод | RCC_OSC_IN |
| F1 | VDDUSB | питание | — |
| F2 | PD9 | ввод-вывод | DAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7) |
| F3 | PB12 | ввод-вывод | CAN2_RX (AF9), DFSDM1_DATIN1 (AF10), FSMC_D13 (AF12), FSMC_DA13 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF5), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), UART5_RX (AF11), USART3_CK (AF8) |
| F4 | PE13 | ввод-вывод | DFSDM2_CKIN7 (AF3), FSMC_D10 (AF12), FSMC_DA10 (AF12), SPI4_MISO (AF5), SPI5_MISO (AF6), TIM1_CH3 (AF1) |
| F5 | PA6 | ввод-вывод | ADC1_IN6, DFSDM2_CKIN1 (AF7), I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| F6 | BYPASS_REG | загрузка | — |
| F7 | VDDA | питание | — |
| F8 | PC0 | ввод-вывод | ADC1_IN10, DFSDM2_CKIN4 (AF3), LPTIM1_IN1 (AF1), SAI1_MCLK_B (AF7), SYS_WKUP2 |
| F9 | PH1 - OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G1 | PD10 | ввод-вывод | FSMC_D15 (AF12), FSMC_DA15 (AF12), UART4_TX (AF8), USART3_CK (AF7) |
| G2 | PB13 | ввод-вывод | CAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), UART5_TX (AF11), USART3_CTS (AF8) |
| G3 | PE14 | ввод-вывод | DFSDM2_DATIN1 (AF10), FSMC_D11 (AF12), FSMC_DA11 (AF12), I2S4_SD (AF5), I2S5_SD (AF6), SPI4_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH4 (AF1) |
| G4 | PE10 | ввод-вывод | DFSDM2_DATIN0 (AF3), FSMC_D7 (AF12), FSMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1) |
| G5 | PB1 | ввод-вывод | ADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3) |
| G6 | PA5 | ввод-вывод | ADC1_IN5, DAC_OUT2, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3) |
| G7 | PA0 | ввод-вывод | ADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| G8 | VREF+ | питание | — |
| G9 | NRST | сброс | — |
| H1 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3) |
| H2 | VCAP_1 | питание | — |
| H3 | PB10 | ввод-вывод | DFSDM2_CKOUT (AF10), FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7) |
| H4 | PE11 | ввод-вывод | ADC1_EXTI11, DFSDM2_CKIN0 (AF3), FSMC_D8 (AF12), FSMC_DA8 (AF12), I2S4_WS (AF5), I2S5_WS (AF6), SPI4_NSS (AF5), SPI5_NSS (AF6), TIM1_CH2 (AF1) |
| H5 | PB2 | ввод-вывод | DFSDM1_CKIN0 (AF6), LPTIM1_OUT (AF1), QUADSPI_CLK (AF9) |
| H6 | PC4 | ввод-вывод | ADC1_IN14, DFSDM2_CKIN2 (AF3), FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10) |
| H7 | VSS | питание | — |
| H8 | PA1 | ввод-вывод | ADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| H9 | VSSA | питание | — |
| J1 | VDD | питание | — |
| J2 | VSS | питание | — |
| J3 | PE15 | ввод-вывод | ADC1_EXTI15, DFSDM2_CKIN1 (AF10), FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1) |
| J4 | PE12 | ввод-вывод | DFSDM2_DATIN7 (AF3), FSMC_D9 (AF12), FSMC_DA9 (AF12), I2S4_CK (AF5), I2S5_CK (AF6), SPI4_SCK (AF5), SPI5_SCK (AF6), TIM1_CH3N (AF1) |
| J5 | PE9 | ввод-вывод | DAC_EXTI9, DFSDM1_CKOUT (AF6), FSMC_D6 (AF12), FSMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1) |
| J6 | PC5 | ввод-вывод | ADC1_IN15, DFSDM2_DATIN2 (AF3), FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7) |
| J7 | PA7 | ввод-вывод | ADC1_IN7, DFSDM2_DATIN1 (AF7), I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| J8 | VDD | питание | — |
| J9 | PA2 | ввод-вывод | ADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| PDR_ON | B8 | управление внутренней схемой сброса по питанию |
| VBAT | B9 | резервное питание: часы реального времени и резервные регистры |
| VCAP | C1, H2 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | A1, A9, E8, J1, J8 | питание цифровой части и линий ввода-вывода |
| VDDA | F7 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDUSB | F1 | питание приёмопередатчика USB |
| VREF+ | G8 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | A8, B1, D8, H7, J2 | общий провод (земля) |
| VSSA | H9 | общий провод аналоговой части |
| NRST | G9 | сброс, активный уровень — низкий |
| BOOT0 | A7 | выбор источника загрузки при сбросе |
| BYPASS_REG | F6 | отключение внутреннего стабилизатора напряжения ядра |
Исполнения
В базе STM32CubeMX эта группа называется STM32F413M(G-H)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F413MG | STM32F413MGYx | 1 МБ | 320 КБ |
| STM32F413MH | STM32F413MHYx | 1,5 МБ | 320 КБ |
Линейка STM32F413/423, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP81, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F423MH | STM32F413/423 | 81 из 81 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32F413MG?
В корпусе WLCSP81 сигнал USART1_TX выведен на PA15 (шарик A3, AF7) или PB6 (шарик B6, AF7) или PA9 (шарик D2, AF7), USART1_RX — на PB3 (шарик A5, AF7) или PB7 (шарик B7, AF7) или PA10 (шарик D1, AF7).
Где у STM32F413MG выводы SWD для программатора?
SWDIO — PA13 (шарик C2, AF0), SWCLK — PA14 (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F413MG?
I2C1_SCL — PB6 (шарик B6, AF4) или PB8 (шарик C6, AF4), I2C1_SDA — PB7 (шарик B7, AF4) или PB9 (шарик D6, AF4).
Сколько выводов ввода-вывода у STM32F413MG в корпусе WLCSP81?
60 из 81. Ещё 18 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F413MG и STM32F413MH?
Объёмом памяти: STM32F413MG — 1 МБ флеш-памяти и 320 КБ ОЗУ, STM32F413MH — 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F413MG?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
