STM32F417ZE и STM32F417ZG в корпусе LQFP144: распиновка

STM32F417ZE и STM32F417ZG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 168 МГц: 512 КБ и 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 114 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 168 МГц
Флеш-память
512 КБ и 1 МБ
ОЗУ
128 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
114
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

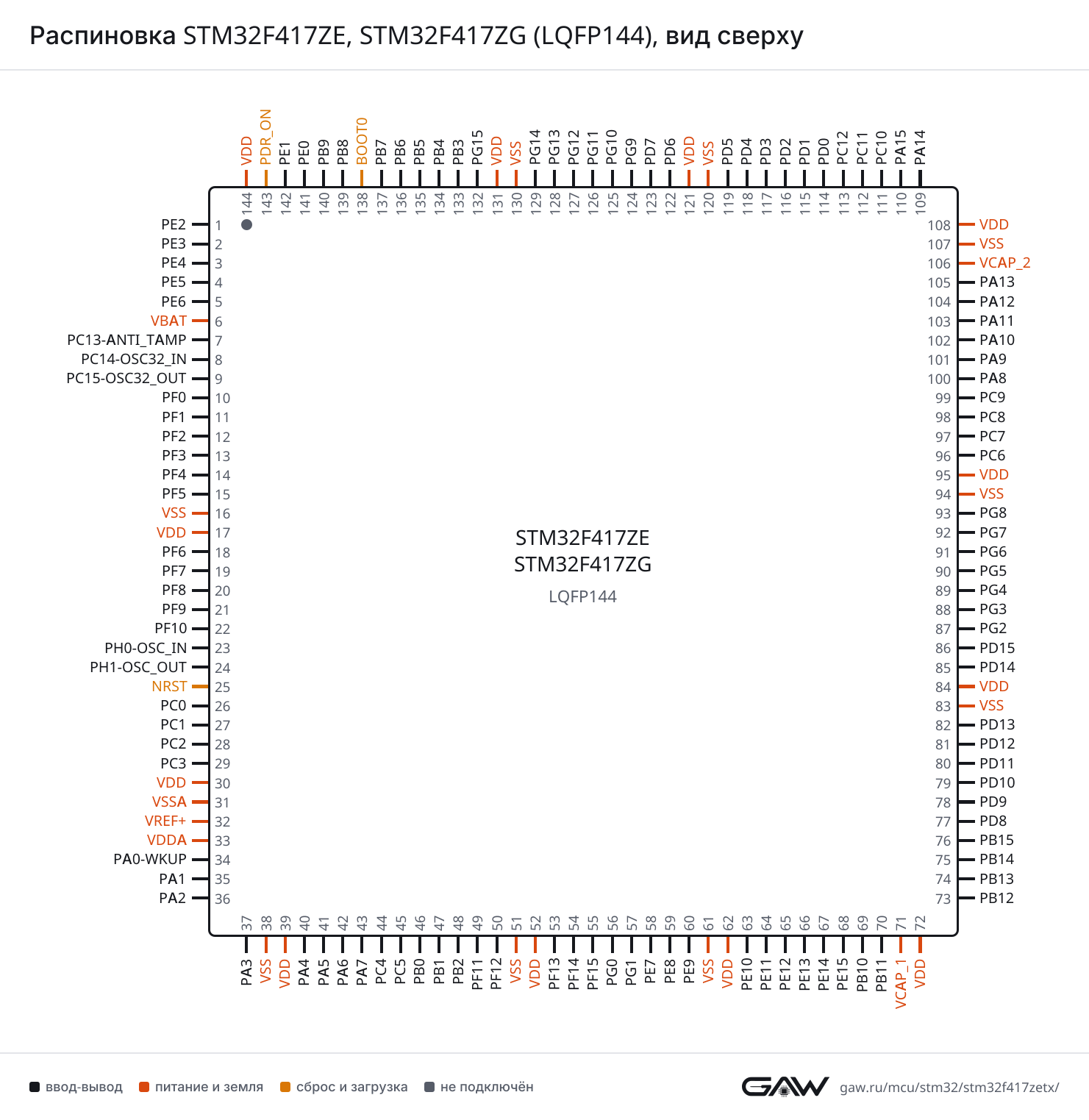

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F417ZE, STM32F417ZG в корпусе LQFP144, вид сверхуSTM32F417ZESTM32F417ZGLQFP144, вид сверхуPE2 — вывод 1: ETH_TXD3, FSMC_A23, SYS_TRACECLK1PE2PE3 — вывод 2: FSMC_A19, SYS_TRACED02PE3PE4 — вывод 3: DCMI_D4, FSMC_A20, SYS_TRACED13PE4PE5 — вывод 4: DCMI_D6, FSMC_A21, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: DCMI_D7, FSMC_A22, SYS_TRACED3, TIM9_CH25PE6VBAT — вывод 66VBATPC13-ANTI_TAMP — вывод 7: RTC_AF17PC13-ANTI_TAMPPC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: FSMC_A0, I2C2_SDA10PF0PF1 — вывод 11: FSMC_A1, I2C2_SCL11PF1PF2 — вывод 12: FSMC_A2, I2C2_SMBA12PF2PF3 — вывод 13: ADC3_IN9, FSMC_A313PF3PF4 — вывод 14: ADC3_IN14, FSMC_A414PF4PF5 — вывод 15: ADC3_IN15, FSMC_A515PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: ADC3_IN4, FSMC_NIORD, TIM10_CH118PF6PF7 — вывод 19: ADC3_IN5, FSMC_NREG, TIM11_CH119PF7PF8 — вывод 20: ADC3_IN6, FSMC_NIOWR, TIM13_CH120PF8PF9 — вывод 21: ADC3_IN7, DAC_EXTI9, FSMC_CD, TIM14_CH121PF9PF10 — вывод 22: ADC3_IN8, FSMC_INTR22PF10PH0-OSC_IN — вывод 23: RCC_OSC_IN23PH0-OSC_INPH1-OSC_OUT — вывод 24: RCC_OSC_OUT24PH1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP26PC0PC1 — вывод 27: ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC27PC1PC2 — вывод 28: ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2, I2S2_ext_SD, SPI2_MISO, USB_OTG_HS_ULPI_DIR28PC2PC3 — вывод 29: ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT29PC3VDD — вывод 3030VDDVSSA — вывод 3131VSSAVREF+ — вывод 3232VREF+VDDA — вывод 3333VDDAPA0-WKUP — вывод 34: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS34PA0-WKUPPA1 — вывод 35: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS35PA1PA2 — вывод 36: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX36PA2PA3 — вывод 37: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D037PA3VSS — вывод 3838VSSVDD — вывод 3939VDDPA4 — вывод 40: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF40PA4PA5 — вывод 41: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK41PA5PA6 — вывод 42: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN42PA6PA7 — вывод 43: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N43PA7PC4 — вывод 44: ADC1_IN14, ADC2_IN14, ETH_RXD044PC4PC5 — вывод 45: ADC1_IN15, ADC2_IN15, ETH_RXD145PC5PB0 — вывод 46: ADC1_IN8, ADC2_IN8, ETH_RXD2, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USB_OTG_HS_ULPI_D146PB0PB1 — вывод 47: ADC1_IN9, ADC2_IN9, ETH_RXD3, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D247PB1PB2 — вывод 4848PB2PF11 — вывод 49: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D1249PF11PF12 — вывод 50: FSMC_A650PF12VSS — вывод 5151VSSVDD — вывод 5252VDDPF13 — вывод 53: FSMC_A753PF13PF14 — вывод 54: FSMC_A854PF14PF15 — вывод 55: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_A955PF15PG0 — вывод 56: FSMC_A1056PG0PG1 — вывод 57: FSMC_A1157PG1PE7 — вывод 58: FSMC_D4, FSMC_DA4, TIM1_ETR58PE7PE8 — вывод 59: FSMC_D5, FSMC_DA5, TIM1_CH1N59PE8PE9 — вывод 60: DAC_EXTI9, FSMC_D6, FSMC_DA6, TIM1_CH160PE9VSS — вывод 6161VSSVDD — вывод 6262VDDPE10 — вывод 63: FSMC_D7, FSMC_DA7, TIM1_CH2N63PE10PE11 — вывод 64: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_D8, FSMC_DA8, TIM1_CH264PE11PE12 — вывод 65: FSMC_D9, FSMC_DA9, TIM1_CH3N65PE12PE13 — вывод 66: FSMC_D10, FSMC_DA10, TIM1_CH366PE13PE14 — вывод 67: FSMC_D11, FSMC_DA11, TIM1_CH467PE14PE15 — вывод 68: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKIN68PE15PB10 — вывод 69: ETH_RX_ER, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D369PB10PB11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D470PB11VCAP_1 — вывод 7171VCAP_1VDD — вывод 7272VDDPB12 — вывод 73: CAN2_RX, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D573PB12PB13 — вывод 74: CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS74PB13PB14 — вывод 75: I2S2_ext_SD, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DM75PB14PB15 — вывод 76: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DP76PB15PD8 — вывод 77: FSMC_D13, FSMC_DA13, USART3_TX77PD8PD9 — вывод 78: DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX78PD9PD10 — вывод 79: FSMC_D15, FSMC_DA15, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS80PD11PD12 — вывод 81: FSMC_A17, FSMC_ALE, TIM4_CH1, USART3_RTS81PD12PD13 — вывод 82: FSMC_A18, TIM4_CH282PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: FSMC_D0, FSMC_DA0, TIM4_CH385PD14PD15 — вывод 86: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH486PD15PG2 — вывод 87: FSMC_A1287PG2PG3 — вывод 88: FSMC_A1388PG3PG4 — вывод 89: FSMC_A1489PG4PG5 — вывод 90: FSMC_A1590PG5PG6 — вывод 91: FSMC_INT291PG6PG7 — вывод 92: FSMC_INT3, USART6_CK92PG7PG8 — вывод 93: ETH_PPS_OUT, USART6_RTS93PG8VSS — вывод 9494VSSVDD — вывод 9595VDDPC6 — вывод 96: DCMI_D0, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TX96PC6PC7 — вывод 97: DCMI_D1, I2S3_MCK, SDIO_D7, TIM3_CH2, TIM8_CH2, USART6_RX97PC7PC8 — вывод 98: DCMI_D2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CK98PC8PC9 — вывод 99: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH499PC9PA8 — вывод 100: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF100PA8PA9 — вывод 101: DAC_EXTI9, DCMI_D0, I2C3_SMBA, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS101PA9PA10 — вывод 102: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_ID102PA10PA11 — вывод 103: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM103PA11PA12 — вывод 104: CAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP104PA12PA13 — вывод 105: SYS_JTMS-SWDIO105PA13VCAP_2 — вывод 106106VCAP_2VSS — вывод 107107VSSVDD — вывод 108108VDDPA14 — вывод 109: SYS_JTCK-SWCLK109PA14PA15 — вывод 110: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR110PA15PC10 — вывод 111: DCMI_D8, I2S3_CK, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, I2S3_ext_SD, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RX112PC11PC12 — вывод 113: DCMI_D9, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CK113PC12PD0 — вывод 114: CAN1_RX, FSMC_D2, FSMC_DA2114PD0PD1 — вывод 115: CAN1_TX, FSMC_D3, FSMC_DA3115PD1PD2 — вывод 116: DCMI_D11, SDIO_CMD, TIM3_ETR, UART5_RX116PD2PD3 — вывод 117: FSMC_CLK, USART2_CTS117PD3PD4 — вывод 118: FSMC_NOE, USART2_RTS118PD4PD5 — вывод 119: FSMC_NWE, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: FSMC_NWAIT, USART2_RX122PD6PD7 — вывод 123: FSMC_NCE2, FSMC_NE1, USART2_CK123PD7PG9 — вывод 124: DAC_EXTI9, FSMC_NCE3, FSMC_NE2, USART6_RX124PG9PG10 — вывод 125: FSMC_NCE4_1, FSMC_NE3125PG10PG11 — вывод 126: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN, FSMC_NCE4_2126PG11PG12 — вывод 127: FSMC_NE4, USART6_RTS127PG12PG13 — вывод 128: ETH_TXD0, FSMC_A24, USART6_CTS128PG13PG14 — вывод 129: ETH_TXD1, FSMC_A25, USART6_TX129PG14VSS — вывод 130130VSSVDD — вывод 131131VDDPG15 — вывод 132: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13, USART6_CTS132PG15PB3 — вывод 133: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2133PB3PB4 — вывод 134: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1134PB4PB5 — вывод 135: CAN2_RX, DCMI_D10, ETH_PPS_OUT, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7135PB5PB6 — вывод 136: CAN2_TX, DCMI_D5, I2C1_SCL, TIM4_CH1, USART1_TX136PB6PB7 — вывод 137: DCMI_VSYNC, FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX137PB7BOOT0 — вывод 138138BOOT0PB8 — вывод 139: CAN1_RX, DCMI_D6, ETH_TXD3, I2C1_SCL, SDIO_D4, TIM10_CH1, TIM4_CH3139PB8PB9 — вывод 140: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4140PB9PE0 — вывод 141: DCMI_D2, FSMC_NBL0, TIM4_ETR141PE0PE1 — вывод 142: DCMI_D3, FSMC_NBL1142PE1PDR_ON — вывод 143143PDR_ONVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7)
CTSPA11 (103, AF7)
RTSPA12 (104, AF7)
RXPA10 (102, AF7), PB7 (137, AF7)
TXPA9 (101, AF7), PB6 (136, AF7)
USART2CKPA4 (40, AF7), PD7 (123, AF7)
CTSPA0-WKUP (34, AF7), PD3 (117, AF7)
RTSPA1 (35, AF7), PD4 (118, AF7)
RXPA3 (37, AF7), PD6 (122, AF7)
TXPA2 (36, AF7), PD5 (119, AF7)
USART3CKPB12 (73, AF7), PD10 (79, AF7), PC12 (113, AF7)
CTSPB13 (74, AF7), PD11 (80, AF7)
RTSPB14 (75, AF7), PD12 (81, AF7)
RXPB11 (70, AF7), PD9 (78, AF7), PC11 (112, AF7)
TXPB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7)
USART6CKPG7 (92, AF8), PC8 (98, AF8)
CTSPG13 (128, AF8), PG15 (132, AF8)
RTSPG8 (93, AF8), PG12 (127, AF8)
RXPC7 (97, AF8), PG9 (124, AF8)
TXPC6 (96, AF8), PG14 (129, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPA1 (35, AF8), PC11 (112, AF8)
TXPA0-WKUP (34, AF8), PC10 (111, AF8)
UART5RXPD2 (116, AF8)
TXPC12 (113, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (42, AF5), PB4 (134, AF5)
MOSIPA7 (43, AF5), PB5 (135, AF5)
NSSPA4 (40, AF5), PA15 (110, AF5)
SCKPA5 (41, AF5), PB3 (133, AF5)
SPI2MISOPC2 (28, AF5), PB14 (75, AF5)
MOSIPC3 (29, AF5), PB15 (76, AF5)
NSSPB12 (73, AF5), PB9 (140, AF5)
SCKPB10 (69, AF5), PB13 (74, AF5)
SPI3MISOPC11 (112, AF6), PB4 (134, AF6)
MOSIPC12 (113, AF6), PB5 (135, AF6)
NSSPA4 (40, AF6), PA15 (110, AF6)
SCKPC10 (111, AF6), PB3 (133, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (99, AF5)
I2S2CKPB10 (69, AF5), PB13 (74, AF5)
ext_SDPC2 (28, AF6), PB14 (75, AF6)
MCKPC6 (96, AF5)
SDPC3 (29, AF5), PB15 (76, AF5)
WSPB12 (73, AF5), PB9 (140, AF5)
I2S3CKPC10 (111, AF6), PB3 (133, AF6)
ext_SDPC11 (112, AF5), PB4 (134, AF7)
MCKPC7 (97, AF6)
SDPC12 (113, AF6), PB5 (135, AF6)
WSPA4 (40, AF6), PA15 (110, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (136, AF4), PB8 (139, AF4)
SDAPB7 (137, AF4), PB9 (140, AF4)
SMBAPB5 (135, AF4)
I2C2SCLPF1 (11, AF4), PB10 (69, AF4)
SDAPF0 (10, AF4), PB11 (70, AF4)
SMBAPF2 (12, AF4), PB12 (73, AF4)
I2C3SCLPA8 (100, AF4)
SDAPC9 (99, AF4)
SMBAPA9 (101, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (103, AF9), PD0 (114, AF9), PB8 (139, AF9)
TXPA12 (104, AF9), PD1 (115, AF9), PB9 (140, AF9)
CAN2RXPB12 (73, AF9), PB5 (135, AF9)
TXPB13 (74, AF9), PB6 (136, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (103, AF10)
DPPA12 (104, AF10)
IDPA10 (102, AF10)
SOFPA8 (100, AF10)
VBUSPA9 (101)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (75, AF12)
DPPB15 (76, AF12)
IDPB12 (73, AF12)
SOFPA4 (40, AF12)
ULPI_CKPA5 (41, AF10)
ULPI_D0PA3 (37, AF10)
ULPI_D1PB0 (46, AF10)
ULPI_D2PB1 (47, AF10)
ULPI_D3PB10 (69, AF10)
ULPI_D4PB11 (70, AF10)
ULPI_D5PB12 (73, AF10)
ULPI_D6PB13 (74, AF10)
ULPI_D7PB5 (135, AF10)
ULPI_DIRPC2 (28, AF10)
ULPI_NXTPC3 (29, AF10)
ULPI_STPPC0 (26, AF10)
VBUSPB13 (74)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPA3 (37, AF11)
CRSPA0-WKUP (34, AF11)
CRS_DVPA7 (43, AF11)
MDCPC1 (27, AF11)
MDIOPA2 (36, AF11)
PPS_OUTPG8 (93, AF11), PB5 (135, AF11)
REF_CLKPA1 (35, AF11)
RX_CLKPA1 (35, AF11)
RX_DVPA7 (43, AF11)
RX_ERPB10 (69, AF11)
RXD0PC4 (44, AF11)
RXD1PC5 (45, AF11)
RXD2PB0 (46, AF11)
RXD3PB1 (47, AF11)
TX_CLKPC3 (29, AF11)
TX_ENPB11 (70, AF11), PG11 (126, AF11)
TXD0PB12 (73, AF11), PG13 (128, AF11)
TXD1PB13 (74, AF11), PG14 (129, AF11)
TXD2PC2 (28, AF11)
TXD3PE2 (1, AF11), PB8 (139, AF11)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (113, AF12)
CMDPD2 (116, AF12)
D0PC8 (98, AF12)
D1PC9 (99, AF12)
D2PC10 (111, AF12)
D3PC11 (112, AF12)
D4PB8 (139, AF12)
D5PB9 (140, AF12)
D6PC6 (96, AF12)
D7PC7 (97, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN0PA0-WKUP (34)
IN1PA1 (35)
IN2PA2 (36)
IN3PA3 (37)
IN4PA4 (40)
IN5PA5 (41)
IN6PA6 (42)
IN7PA7 (43)
IN8PB0 (46)
IN9PB1 (47)
IN10PC0 (26)
IN11PC1 (27)
IN12PC2 (28)
IN13PC3 (29)
IN14PC4 (44)
IN15PC5 (45)
ADC2EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN0PA0-WKUP (34)
IN1PA1 (35)
IN2PA2 (36)
IN3PA3 (37)
IN4PA4 (40)
IN5PA5 (41)
IN6PA6 (42)
IN7PA7 (43)
IN8PB0 (46)
IN9PB1 (47)
IN10PC0 (26)
IN11PC1 (27)
IN12PC2 (28)
IN13PC3 (29)
IN14PC4 (44)
IN15PC5 (45)
ADC3EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN0PA0-WKUP (34)
IN1PA1 (35)
IN2PA2 (36)
IN3PA3 (37)
IN4PF6 (18)
IN5PF7 (19)
IN6PF8 (20)
IN7PF9 (21)
IN8PF10 (22)
IN9PF3 (13)
IN10PC0 (26)
IN11PC1 (27)
IN12PC2 (28)
IN13PC3 (29)
IN14PF4 (14)
IN15PF5 (15)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (140)
OUT1PA4 (40)
OUT2PA5 (41)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (42, AF1), PE15 (68, AF1), PB12 (73, AF1)
CH1PE9 (60, AF1), PA8 (100, AF1)
CH1NPA7 (43, AF1), PE8 (59, AF1), PB13 (74, AF1)
CH2PE11 (64, AF1), PA9 (101, AF1)
CH2NPB0 (46, AF1), PE10 (63, AF1), PB14 (75, AF1)
CH3PE13 (66, AF1), PA10 (102, AF1)
CH3NPB1 (47, AF1), PE12 (65, AF1), PB15 (76, AF1)
CH4PE14 (67, AF1), PA11 (103, AF1)
ETRPE7 (58, AF1), PA12 (104, AF1)
TIM2CH1PA0-WKUP (34, AF1), PA5 (41, AF1), PA15 (110, AF1)
CH2PA1 (35, AF1), PB3 (133, AF1)
CH3PA2 (36, AF1), PB10 (69, AF1)
CH4PA3 (37, AF1), PB11 (70, AF1)
ETRPA0-WKUP (34, AF1), PA5 (41, AF1), PA15 (110, AF1)
TIM3CH1PA6 (42, AF2), PC6 (96, AF2), PB4 (134, AF2)
CH2PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2)
CH3PB0 (46, AF2), PC8 (98, AF2)
CH4PB1 (47, AF2), PC9 (99, AF2)
ETRPD2 (116, AF2)
TIM4CH1PD12 (81, AF2), PB6 (136, AF2)
CH2PD13 (82, AF2), PB7 (137, AF2)
CH3PD14 (85, AF2), PB8 (139, AF2)
CH4PD15 (86, AF2), PB9 (140, AF2)
ETRPE0 (141, AF2)
TIM5CH1PA0-WKUP (34, AF2)
CH2PA1 (35, AF2)
CH3PA2 (36, AF2)
CH4PA3 (37, AF2)
TIM8BKINPA6 (42, AF3)
CH1PC6 (96, AF3)
CH1NPA5 (41, AF3), PA7 (43, AF3)
CH2PC7 (97, AF3)
CH2NPB0 (46, AF3), PB14 (75, AF3)
CH3PC8 (98, AF3)
CH3NPB1 (47, AF3), PB15 (76, AF3)
CH4PC9 (99, AF3)
ETRPA0-WKUP (34, AF3)
TIM9CH1PE5 (4, AF3), PA2 (36, AF3)
CH2PE6 (5, AF3), PA3 (37, AF3)
TIM10CH1PF6 (18, AF3), PB8 (139, AF3)
TIM11CH1PF7 (19, AF3), PB9 (140, AF3)
TIM12CH1PB14 (75, AF9)
CH2PB15 (76, AF9)
TIM13CH1PF8 (20, AF9), PA6 (42, AF9)
TIM14CH1PF9 (21, AF9), PA7 (43, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (7, AF0)
REFINPB15 (76, AF0)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PF0 (10, AF12)
A1PF1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (50, AF12)
A7PF13 (53, AF12)
A8PF14 (54, AF12)
A9PF15 (55, AF12)
A10PG0 (56, AF12)
A11PG1 (57, AF12)
A12PG2 (87, AF12)
A13PG3 (88, AF12)
A14PG4 (89, AF12)
A15PG5 (90, AF12)
A16PD11 (80, AF12)
A17PD12 (81, AF12)
A18PD13 (82, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (128, AF12)
A25PG14 (129, AF12)
ALEPD12 (81, AF12)
CDPF9 (21, AF12)
CLEPD11 (80, AF12)
CLKPD3 (117, AF12)
D0PD14 (85, AF12)
D1PD15 (86, AF12)
D2PD0 (114, AF12)
D3PD1 (115, AF12)
D4PE7 (58, AF12)
D5PE8 (59, AF12)
D6PE9 (60, AF12)
D7PE10 (63, AF12)
D8PE11 (64, AF12)
D9PE12 (65, AF12)
D10PE13 (66, AF12)
D11PE14 (67, AF12)
D12PE15 (68, AF12)
D13PD8 (77, AF12)
D14PD9 (78, AF12)
D15PD10 (79, AF12)
DA0PD14 (85, AF12)
DA1PD15 (86, AF12)
DA2PD0 (114, AF12)
DA3PD1 (115, AF12)
DA4PE7 (58, AF12)
DA5PE8 (59, AF12)
DA6PE9 (60, AF12)
DA7PE10 (63, AF12)
DA8PE11 (64, AF12)
DA9PE12 (65, AF12)
DA10PE13 (66, AF12)
DA11PE14 (67, AF12)
DA12PE15 (68, AF12)
DA13PD8 (77, AF12)
DA14PD9 (78, AF12)
DA15PD10 (79, AF12)
INT2PG6 (91, AF12)
INT3PG7 (92, AF12)
INTRPF10 (22, AF12)
NBL0PE0 (141, AF12)
NBL1PE1 (142, AF12)
NCE2PD7 (123, AF12)
NCE3PG9 (124, AF12)
NCE4_1PG10 (125, AF12)
NCE4_2PG11 (126, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PG12 (127, AF12)
NIORDPF6 (18, AF12)
NIOWRPF8 (20, AF12)
NLPB7 (137, AF12)
NOEPD4 (118, AF12)
NREGPF7 (19, AF12)
NWAITPD6 (122, AF12)
NWEPD5 (119, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (96, AF13), PA9 (101, AF13)
D1PC7 (97, AF13), PA10 (102, AF13)
D2PC8 (98, AF13), PE0 (141, AF13)
D3PC9 (99, AF13), PE1 (142, AF13)
D4PE4 (3, AF13), PC11 (112, AF13)
D5PB6 (136, AF13)
D6PE5 (4, AF13), PB8 (139, AF13)
D7PE6 (5, AF13), PB9 (140, AF13)
D8PC10 (111, AF13)
D9PC12 (113, AF13)
D10PB5 (135, AF13)
D11PD2 (116, AF13)
D12PF11 (49, AF13)
D13PG15 (132, AF13)
HSYNCPA4 (40, AF13)
PIXCLKPA6 (42, AF13)
VSYNCPB7 (137, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (109, AF0)
JTDIPA15 (110, AF0)
JTDO-SWOPB3 (133, AF0)
JTMS-SWDIOPA13 (105, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (100, AF0)
MCO_2PC9 (99, AF0)
OSC_INPH0-OSC_IN (23, AF0)
OSC_OUTPH1-OSC_OUT (24, AF0)
OSC32_INPC14-OSC32_IN (8, AF0)
OSC32_OUTPC15-OSC32_OUT (9, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0-WKUP (34, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводETH_TXD3 (AF11), FSMC_A23 (AF12), SYS_TRACECLK (AF0)
2PE3ввод-выводFSMC_A19 (AF12), SYS_TRACED0 (AF0)
3PE4ввод-выводDCMI_D4 (AF13), FSMC_A20 (AF12), SYS_TRACED1 (AF0)
4PE5ввод-выводDCMI_D6 (AF13), FSMC_A21 (AF12), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводDCMI_D7 (AF13), FSMC_A22 (AF12), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
6VBATпитание—
7PC13-ANTI_TAMPввод-выводRTC_AF1 (AF0)
8PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0)
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT (AF0)
10PF0ввод-выводFSMC_A0 (AF12), I2C2_SDA (AF4)
11PF1ввод-выводFSMC_A1 (AF12), I2C2_SCL (AF4)
12PF2ввод-выводFSMC_A2 (AF12), I2C2_SMBA (AF4)
13PF3ввод-выводADC3_IN9, FSMC_A3 (AF12)
14PF4ввод-выводADC3_IN14, FSMC_A4 (AF12)
15PF5ввод-выводADC3_IN15, FSMC_A5 (AF12)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводADC3_IN4, FSMC_NIORD (AF12), TIM10_CH1 (AF3)
19PF7ввод-выводADC3_IN5, FSMC_NREG (AF12), TIM11_CH1 (AF3)
20PF8ввод-выводADC3_IN6, FSMC_NIOWR (AF12), TIM13_CH1 (AF9)
21PF9ввод-выводADC3_IN7, DAC_EXTI9, FSMC_CD (AF12), TIM14_CH1 (AF9)
22PF10ввод-выводADC3_IN8, FSMC_INTR (AF12)
23PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
24PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
25NRSTсброс—
26PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP (AF10)
27PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11)
28PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
29PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
30VDDпитание—
31VSSAпитание—
32VREF+питание—
33VDDAпитание—
34PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SYS_WKUP (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
35PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
36PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
37PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
38VSSпитание—
39VDDпитание—
40PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
41PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
42PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
43PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
44PC4ввод-выводADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11)
45PC5ввод-выводADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11)
46PB0ввод-выводADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10)
47PB1ввод-выводADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
48PB2ввод-вывод—
49PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13)
50PF12ввод-выводFSMC_A6 (AF12)
51VSSпитание—
52VDDпитание—
53PF13ввод-выводFSMC_A7 (AF12)
54PF14ввод-выводFSMC_A8 (AF12)
55PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_A9 (AF12)
56PG0ввод-выводFSMC_A10 (AF12)
57PG1ввод-выводFSMC_A11 (AF12)
58PE7ввод-выводFSMC_D4 (AF12), FSMC_DA4 (AF12), TIM1_ETR (AF1)
59PE8ввод-выводFSMC_D5 (AF12), FSMC_DA5 (AF12), TIM1_CH1N (AF1)
60PE9ввод-выводDAC_EXTI9, FSMC_D6 (AF12), FSMC_DA6 (AF12), TIM1_CH1 (AF1)
61VSSпитание—
62VDDпитание—
63PE10ввод-выводFSMC_D7 (AF12), FSMC_DA7 (AF12), TIM1_CH2N (AF1)
64PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), TIM1_CH2 (AF1)
65PE12ввод-выводFSMC_D9 (AF12), FSMC_DA9 (AF12), TIM1_CH3N (AF1)
66PE13ввод-выводFSMC_D10 (AF12), FSMC_DA10 (AF12), TIM1_CH3 (AF1)
67PE14ввод-выводFSMC_D11 (AF12), FSMC_DA11 (AF12), TIM1_CH4 (AF1)
68PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1)
69PB10ввод-выводETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
70PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
71VCAP_1питание—
72VDDпитание—
73PB12ввод-выводCAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
74PB13ввод-выводCAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
75PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
76PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
77PD8ввод-выводFSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7)
78PD9ввод-выводDAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7)
79PD10ввод-выводFSMC_D15 (AF12), FSMC_DA15 (AF12), USART3_CK (AF7)
80PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_A16 (AF12), FSMC_CLE (AF12), USART3_CTS (AF7)
81PD12ввод-выводFSMC_A17 (AF12), FSMC_ALE (AF12), TIM4_CH1 (AF2), USART3_RTS (AF7)
82PD13ввод-выводFSMC_A18 (AF12), TIM4_CH2 (AF2)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводFSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2)
86PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2)
87PG2ввод-выводFSMC_A12 (AF12)
88PG3ввод-выводFSMC_A13 (AF12)
89PG4ввод-выводFSMC_A14 (AF12)
90PG5ввод-выводFSMC_A15 (AF12)
91PG6ввод-выводFSMC_INT2 (AF12)
92PG7ввод-выводFSMC_INT3 (AF12), USART6_CK (AF8)
93PG8ввод-выводETH_PPS_OUT (AF11), USART6_RTS (AF8)
94VSSпитание—
95VDDпитание—
96PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
97PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
98PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
99PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
100PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
101PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
102PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
103PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
104PA12ввод-выводCAN1_TX (AF9), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
105PA13ввод-выводSYS_JTMS-SWDIO (AF0)
106VCAP_2питание—
107VSSпитание—
108VDDпитание—
109PA14ввод-выводSYS_JTCK-SWCLK (AF0)
110PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
111PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
113PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
114PD0ввод-выводCAN1_RX (AF9), FSMC_D2 (AF12), FSMC_DA2 (AF12)
115PD1ввод-выводCAN1_TX (AF9), FSMC_D3 (AF12), FSMC_DA3 (AF12)
116PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
117PD3ввод-выводFSMC_CLK (AF12), USART2_CTS (AF7)
118PD4ввод-выводFSMC_NOE (AF12), USART2_RTS (AF7)
119PD5ввод-выводFSMC_NWE (AF12), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводFSMC_NWAIT (AF12), USART2_RX (AF7)
123PD7ввод-выводFSMC_NCE2 (AF12), FSMC_NE1 (AF12), USART2_CK (AF7)
124PG9ввод-выводDAC_EXTI9, FSMC_NCE3 (AF12), FSMC_NE2 (AF12), USART6_RX (AF8)
125PG10ввод-выводFSMC_NCE4_1 (AF12), FSMC_NE3 (AF12)
126PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), FSMC_NCE4_2 (AF12)
127PG12ввод-выводFSMC_NE4 (AF12), USART6_RTS (AF8)
128PG13ввод-выводETH_TXD0 (AF11), FSMC_A24 (AF12), USART6_CTS (AF8)
129PG14ввод-выводETH_TXD1 (AF11), FSMC_A25 (AF12), USART6_TX (AF8)
130VSSпитание—
131VDDпитание—
132PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), USART6_CTS (AF8)
133PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
134PB4ввод-выводI2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
135PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
136PB6ввод-выводCAN2_TX (AF9), DCMI_D5 (AF13), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
137PB7ввод-выводDCMI_VSYNC (AF13), FSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
138BOOT0загрузка—
139PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
140PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
141PE0ввод-выводDCMI_D2 (AF13), FSMC_NBL0 (AF12), TIM4_ETR (AF2)
142PE1ввод-выводDCMI_D3 (AF13), FSMC_NBL1 (AF12)
143PDR_ONсброс—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP71, 106вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD17, 30, 39, 52, 62, 72, 84, 95, 108, 121, 131, 144питание цифровой части и линий ввода-вывода
VDDA33питание аналоговой части: АЦП, ЦАП, генераторы
VREF+32верхнее опорное напряжение АЦП и ЦАП
VSS16, 38, 51, 61, 83, 94, 107, 120, 130общий провод (земля)
VSSA31общий провод аналоговой части
NRST25сброс, активный уровень — низкий
PDR_ON143управление внутренней схемой сброса по питанию
BOOT0138выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F417Z(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F417ZESTM32F417ZETx512 КБ128 КБ
STM32F417ZGSTM32F417ZGTx1 МБ128 КБ

Линейка STM32F407/417, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F407ZE, STM32F407ZGSTM32F407/417144 из 144выводы совпадают полностью
STM32F405ZGSTM32F405/415144 из 144выводы совпадают полностью
STM32F415ZGSTM32F405/415144 из 144выводы совпадают полностью
STM32F427ZG, STM32F427ZISTM32F427/437144 из 144выводы совпадают полностью
STM32F429ZE, STM32F429ZGSTM32F429/439144 из 144выводы совпадают полностью
STM32F429ZISTM32F429/439144 из 144выводы совпадают полностью
STM32F437ZG, STM32F437ZISTM32F427/437144 из 144выводы совпадают полностью
STM32F439ZG, STM32F439ZISTM32F429/439144 из 144выводы совпадают полностью
STM32F205Z(C-E-F-G)TxSTM32F2x5143 из 144143: PDR_ON → RFU
STM32F207Z(C-E-F-G)TxSTM32F2x7143 из 144143: PDR_ON → RFU
STM32F215Z(E-G)TxSTM32F2x5143 из 144143: PDR_ON → RFU
STM32F217Z(E-G)TxSTM32F2x7143 из 144143: PDR_ON → RFU

Частые вопросы

На каких выводах USART1 у STM32F417ZE?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PB6 (вывод 136, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PB7 (вывод 137, AF7).

Где у STM32F417ZE выводы SWD для программатора?

SWDIO — PA13 (вывод 105, AF0), SWCLK — PA14 (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F417ZE?

I2C1_SCL — PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).

Сколько выводов ввода-вывода у STM32F417ZE в корпусе LQFP144?

114 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F417ZE и STM32F417ZG?

Объёмом памяти: STM32F417ZE — 512 КБ флеш-памяти и 128 КБ ОЗУ, STM32F417ZG — 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F417ZE?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
