STM32F427AG и STM32F427AI в корпусе UFBGA169: распиновка

STM32F427AG и STM32F427AI — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 1 и 2 МБ флеш-памяти и 192 КБ ОЗУ. Корпус UFBGA169 — 169 шариков, из них 130 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 180 МГц
Флеш-память
1 и 2 МБ
ОЗУ
192 КБ
Корпус
UFBGA169, 169 шариков
Линий ввода-вывода
130
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

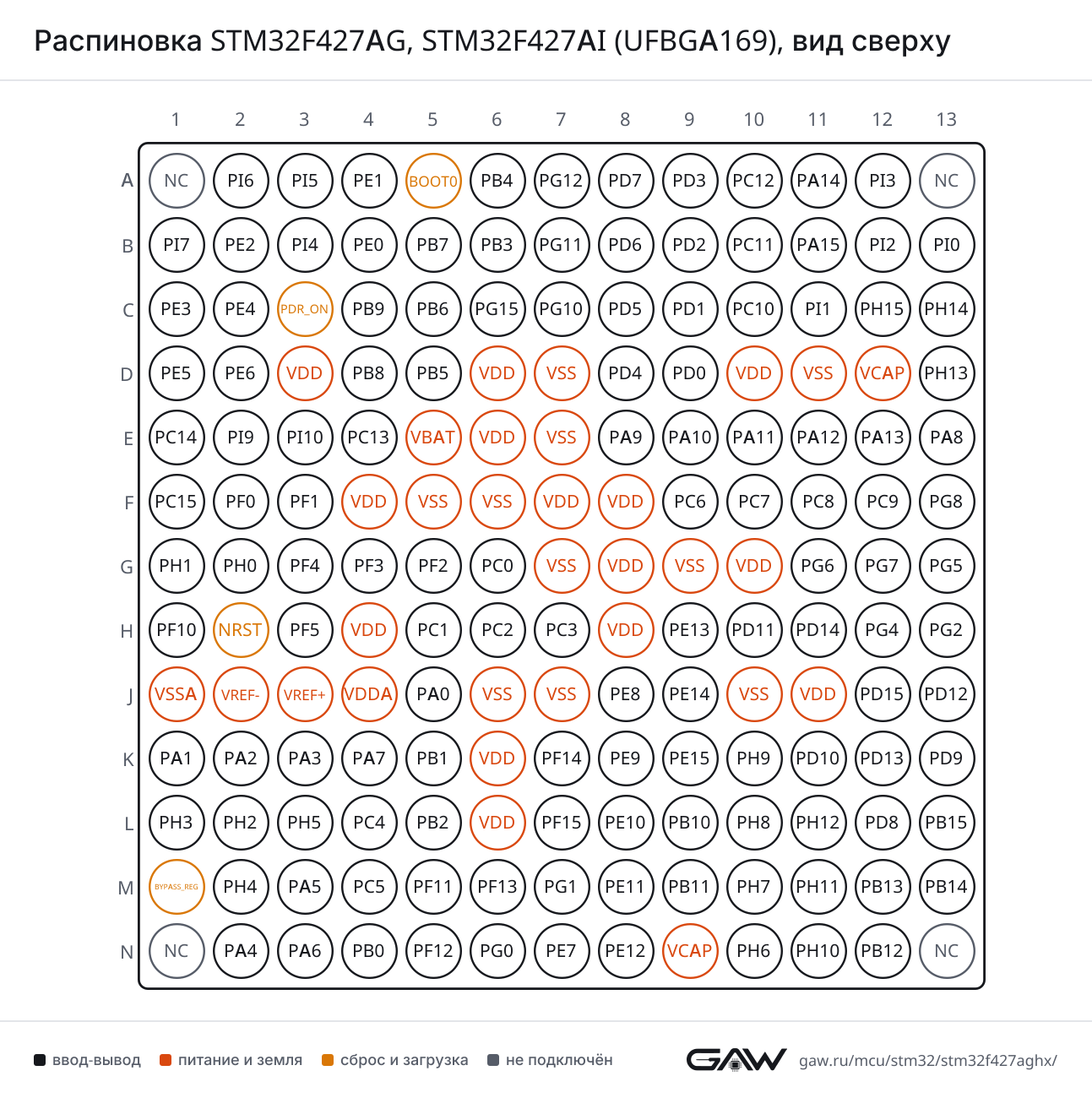

Схема корпуса UFBGA169

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F427AG, STM32F427AI в корпусе UFBGA169, вид сверхуABCDEFGHJKLMN12345678910111213NC — шарик A1NCPI6 — шарик A2: DCMI_D6, FMC_D28, TIM8_CH2PI6PI5 — шарик A3: DCMI_VSYNC, FMC_NBL3, TIM8_CH1PI5PE1 — шарик A4: DCMI_D3, FMC_NBL1, UART8_TXPE1BOOT0 — шарик A5BOOT0PB4 — шарик A6: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PG12 — шарик A7: FMC_NE4, USART6_RTSPG12PD7 — шарик A8: FMC_NCE2, FMC_NE1, USART2_CKPD7PD3 — шарик A9: DCMI_D5, FMC_CLK, I2S2_CK, SPI2_SCK, USART2_CTSPD3PC12 — шарик A10: DCMI_D9, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CKPC12PA14 — шарик A11: SYS_JTCK-SWCLKPA14PI3 — шарик A12: DCMI_D10, FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETRPI3NC — шарик A13NCPI7 — шарик B1: DCMI_D7, FMC_D29, TIM8_CH3PI7PE2 — шарик B2: ETH_TXD3, FMC_A23, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PI4 — шарик B3: DCMI_D5, FMC_NBL2, TIM8_BKINPI4PE0 — шарик B4: DCMI_D2, FMC_NBL0, TIM4_ETR, UART8_RXPE0PB7 — шарик B5: DCMI_VSYNC, FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PB3 — шарик B6: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PG11 — шарик B7: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, ETH_TX_ENPG11PD6 — шарик B8: DCMI_D10, FMC_NWAIT, I2S3_SD, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6PD2 — шарик B9: DCMI_D11, SDIO_CMD, TIM3_ETR, UART5_RXPD2PC11 — шарик B10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, I2S3_ext_SD, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PA15 — шарик B11: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PI2 — шарик B12: DCMI_D9, FMC_D26, I2S2_ext_SD, SPI2_MISO, TIM8_CH4PI2PI0 — шарик B13: DCMI_D13, FMC_D24, I2S2_WS, SPI2_NSS, TIM5_CH4PI0PE3 — шарик C1: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3PE4 — шарик C2: DCMI_D4, FMC_A20, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4PDR_ON — шарик C3PDR_ONPB9 — шарик C4: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PB6 — шарик C5: CAN2_TX, DCMI_D5, FMC_SDNE1, I2C1_SCL, TIM4_CH1, USART1_TXPB6PG15 — шарик C6: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13, FMC_SDNCAS, USART6_CTSPG15PG10 — шарик C7: DCMI_D2, FMC_NE3PG10PD5 — шарик C8: FMC_NWE, USART2_TXPD5PD1 — шарик C9: CAN1_TX, FMC_D3, FMC_DA3PD1PC10 — шарик C10: DCMI_D8, I2S3_CK, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PI1 — шарик C11: DCMI_D8, FMC_D25, I2S2_CK, SPI2_SCKPI1PH15 — шарик C12: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11, FMC_D23, TIM8_CH3NPH15PH14 — шарик C13: DCMI_D4, FMC_D22, TIM8_CH2NPH14PE5 — шарик D1: DCMI_D6, FMC_A21, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PE6 — шарик D2: DCMI_D7, FMC_A22, SAI1_SD_A, SPI4_MOSI, SYS_TRACED3, TIM9_CH2PE6VDD — шарик D3VDDPB8 — шарик D4: CAN1_RX, DCMI_D6, ETH_TXD3, I2C1_SCL, SDIO_D4, TIM10_CH1, TIM4_CH3PB8PB5 — шарик D5: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7PB5VDD — шарик D6VDDVSS — шарик D7VSSPD4 — шарик D8: FMC_NOE, USART2_RTSPD4PD0 — шарик D9: CAN1_RX, FMC_D2, FMC_DA2PD0VDD — шарик D10VDDVSS — шарик D11VSSVCAP_2 — шарик D12VCAPPH13 — шарик D13: CAN1_TX, FMC_D21, TIM8_CH1NPH13PC14/OSC32_IN — шарик E1: RCC_OSC32_INPC14PI9 — шарик E2: CAN1_RX, DAC_EXTI9, FMC_D30PI9PI10 — шарик E3: ETH_RX_ER, FMC_D31PI10PC13 — шарик E4: RTC_AF1PC13VBAT — шарик E5VBATVDD — шарик E6VDDVSS — шарик E7VSSPA9 — шарик E8: DAC_EXTI9, DCMI_D0, I2C3_SMBA, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA10 — шарик E9: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PA11 — шарик E10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PA12 — шарик E11: CAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DPPA12PA13 — шарик E12: SYS_JTMS-SWDIOPA13PA8 — шарик E13: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PC15/OSC32_OUT — шарик F1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15PF0 — шарик F2: FMC_A0, I2C2_SDAPF0PF1 — шарик F3: FMC_A1, I2C2_SCLPF1VDD — шарик F4VDDVSS — шарик F5VSSVSS — шарик F6VSSVDD — шарик F7VDDVDD — шарик F8VDDPC6 — шарик F9: DCMI_D0, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC7 — шарик F10: DCMI_D1, I2S3_MCK, SDIO_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PC8 — шарик F11: DCMI_D2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CKPC8PC9 — шарик F12: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4PC9PG8 — шарик F13: ETH_PPS_OUT, FMC_SDCLK, USART6_RTSPG8PH1/OSC_OUT — шарик G1: RCC_OSC_OUTPH1PH0/OSC_IN — шарик G2: RCC_OSC_INPH0PF4 — шарик G3: ADC3_IN14, FMC_A4PF4PF3 — шарик G4: ADC3_IN9, FMC_A3PF3PF2 — шарик G5: FMC_A2, I2C2_SMBAPF2PC0 — шарик G6: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, USB_OTG_HS_ULPI_STPPC0VSS — шарик G7VSSVDD — шарик G8VDDVSS — шарик G9VSSVDD — шарик G10VDDPG6 — шарик G11: DCMI_D12, FMC_INT2PG6PG7 — шарик G12: DCMI_D13, USART6_CKPG7PG5 — шарик G13: FMC_A15, FMC_BA1PG5PF10 — шарик H1: ADC3_IN8, DCMI_D11PF10NRST — шарик H2NRSTPF5 — шарик H3: ADC3_IN15, FMC_A5PF5VDD — шарик H4VDDPC1 — шарик H5: ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDCPC1PC2 — шарик H6: ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2, FMC_SDNE0, I2S2_ext_SD, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PC3 — шарик H7: ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3VDD — шарик H8VDDPE13 — шарик H9: FMC_D10, FMC_DA10, SPI4_MISO, TIM1_CH3PE13PD11 — шарик H10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, USART3_CTSPD11PD14 — шарик H11: FMC_D0, FMC_DA0, TIM4_CH3PD14PG4 — шарик H12: FMC_A14, FMC_BA0PG4PG2 — шарик H13: FMC_A12PG2VSSA — шарик J1VSSAVREF- — шарик J2VREF-VREF+ — шарик J3VREF+VDDA — шарик J4VDDAPA0/WKUP — шарик J5: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0VSS — шарик J6VSSVSS — шарик J7VSSPE8 — шарик J8: FMC_D5, FMC_DA5, TIM1_CH1N, UART7_TXPE8PE14 — шарик J9: FMC_D11, FMC_DA11, SPI4_MOSI, TIM1_CH4PE14VSS — шарик J10VSSVDD — шарик J11VDDPD15 — шарик J12: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4PD15PD12 — шарик J13: FMC_A17, FMC_ALE, TIM4_CH1, USART3_RTSPD12PA1 — шарик K1: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTSPA1PA2 — шарик K2: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA3 — шарик K3: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PA7 — шарик K4: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик K5: ADC1_IN9, ADC2_IN9, ETH_RXD3, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1VDD — шарик K6VDDPF14 — шарик K7: FMC_A8PF14PE9 — шарик K8: DAC_EXTI9, FMC_D6, FMC_DA6, TIM1_CH1PE9PE15 — шарик K9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, TIM1_BKINPE15PH9 — шарик K10: DAC_EXTI9, DCMI_D0, FMC_D17, I2C3_SMBA, TIM12_CH2PH9PD10 — шарик K11: FMC_D15, FMC_DA15, USART3_CKPD10PD13 — шарик K12: FMC_A18, TIM4_CH2PD13PD9 — шарик K13: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RXPD9PH3 — шарик L1: ETH_COL, FMC_SDNE0PH3PH2 — шарик L2: ETH_CRS, FMC_SDCKE0PH2PH5 — шарик L3: FMC_SDNWE, I2C2_SDA, SPI5_NSSPH5PC4 — шарик L4: ADC1_IN14, ADC2_IN14, ETH_RXD0PC4PB2/BOOT1 — шарик L5PB2VDD — шарик L6VDDPF15 — шарик L7: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9PF15PE10 — шарик L8: FMC_D7, FMC_DA7, TIM1_CH2NPE10PB10 — шарик L9: ETH_RX_ER, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PH8 — шарик L10: DCMI_HSYNC, FMC_D16, I2C3_SDAPH8PH12 — шарик L11: DCMI_D3, FMC_D20, TIM5_CH3PH12PD8 — шарик L12: FMC_D13, FMC_DA13, USART3_TXPD8PB15 — шарик L13: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DPPB15BYPASS_REG — шарик M1BYPASSREGPH4 — шарик M2: I2C2_SCL, USB_OTG_HS_ULPI_NXTPH4PA5 — шарик M3: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PC5 — шарик M4: ADC1_IN15, ADC2_IN15, ETH_RXD1PC5PF11 — шарик M5: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRAS, SPI5_MOSIPF11PF13 — шарик M6: FMC_A7PF13PG1 — шарик M7: FMC_A11PG1PE11 — шарик M8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, SPI4_NSS, TIM1_CH2PE11PB11 — шарик M9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PH7 — шарик M10: DCMI_D9, ETH_RXD3, FMC_SDCKE1, I2C3_SCL, SPI5_MISOPH7PH11 — шарик M11: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2, FMC_D19, TIM5_CH2PH11PB13 — шарик M12: CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13PB14 — шарик M13: I2S2_ext_SD, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DMPB14NC — шарик N1NCPA4 — шарик N2: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOFPA4PA6 — шарик N3: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PB0 — шарик N4: ADC1_IN8, ADC2_IN8, ETH_RXD2, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USB_OTG_HS_ULPI_D1PB0PF12 — шарик N5: FMC_A6PF12PG0 — шарик N6: FMC_A10PG0PE7 — шарик N7: FMC_D4, FMC_DA4, TIM1_ETR, UART7_RXPE7PE12 — шарик N8: FMC_D9, FMC_DA9, SPI4_SCK, TIM1_CH3NPE12VCAP_1 — шарик N9VCAPPH6 — шарик N10: DCMI_D8, ETH_RXD2, FMC_SDNE1, I2C2_SMBA, SPI5_SCK, TIM12_CH1PH6PH10 — шарик N11: DCMI_D1, FMC_D18, TIM5_CH1PH10PB12 — шарик N12: CAN2_RX, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12NC — шарик N13NCUFBGA169, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E13, AF7)
CTSPA11 (E10, AF7)
RTSPA12 (E11, AF7)
RXPB7 (B5, AF7), PA10 (E9, AF7)
TXPB6 (C5, AF7), PA9 (E8, AF7)
USART2CKPD7 (A8, AF7), PA4 (N2, AF7)
CTSPD3 (A9, AF7), PA0/WKUP (J5, AF7)
RTSPD4 (D8, AF7), PA1 (K1, AF7)
RXPD6 (B8, AF7), PA3 (K3, AF7)
TXPD5 (C8, AF7), PA2 (K2, AF7)
USART3CKPC12 (A10, AF7), PD10 (K11, AF7), PB12 (N12, AF7)
CTSPD11 (H10, AF7), PB13 (M12, AF7)
RTSPD12 (J13, AF7), PB14 (M13, AF7)
RXPC11 (B10, AF7), PD9 (K13, AF7), PB11 (M9, AF7)
TXPC10 (C10, AF7), PB10 (L9, AF7), PD8 (L12, AF7)
USART6CKPC8 (F11, AF8), PG7 (G12, AF8)
CTSPG15 (C6, AF8)
RTSPG12 (A7, AF8), PG8 (F13, AF8)
RXPC7 (F10, AF8)
TXPC6 (F9, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (B10, AF8), PA1 (K1, AF8)
TXPC10 (C10, AF8), PA0/WKUP (J5, AF8)
UART5RXPD2 (B9, AF8)
TXPC12 (A10, AF8)
UART7RXPE7 (N7, AF8)
TXPE8 (J8, AF8)
UART8RXPE0 (B4, AF8)
TXPE1 (A4, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A6, AF5), PA6 (N3, AF5)
MOSIPB5 (D5, AF5), PA7 (K4, AF5)
NSSPA15 (B11, AF5), PA4 (N2, AF5)
SCKPB3 (B6, AF5), PA5 (M3, AF5)
SPI2MISOPI2 (B12, AF5), PC2 (H6, AF5), PB14 (M13, AF5)
MOSIPI3 (A12, AF5), PC3 (H7, AF5), PB15 (L13, AF5)
NSSPI0 (B13, AF5), PB9 (C4, AF5), PB12 (N12, AF5)
SCKPD3 (A9, AF5), PI1 (C11, AF5), PB10 (L9, AF5), PB13 (M12, AF5)
SPI3MISOPB4 (A6, AF6), PC11 (B10, AF6)
MOSIPC12 (A10, AF6), PD6 (B8, AF5), PB5 (D5, AF6)
NSSPA15 (B11, AF6), PA4 (N2, AF6)
SCKPB3 (B6, AF6), PC10 (C10, AF6)
SPI4MISOPE5 (D1, AF5), PE13 (H9, AF5)
MOSIPE6 (D2, AF5), PE14 (J9, AF5)
NSSPE4 (C2, AF5), PE11 (M8, AF5)
SCKPE2 (B2, AF5), PE12 (N8, AF5)
SPI5MISOPH7 (M10, AF5)
MOSIPF11 (M5, AF5)
NSSPH5 (L3, AF5)
SCKPH6 (N10, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (F12, AF5)
I2S2CKPD3 (A9, AF5), PI1 (C11, AF5), PB10 (L9, AF5), PB13 (M12, AF5)
ext_SDPI2 (B12, AF6), PC2 (H6, AF6), PB14 (M13, AF6)
MCKPC6 (F9, AF5)
SDPI3 (A12, AF5), PC3 (H7, AF5), PB15 (L13, AF5)
WSPI0 (B13, AF5), PB9 (C4, AF5), PB12 (N12, AF5)
I2S3CKPB3 (B6, AF6), PC10 (C10, AF6)
ext_SDPB4 (A6, AF7), PC11 (B10, AF5)
MCKPC7 (F10, AF6)
SDPC12 (A10, AF6), PD6 (B8, AF5), PB5 (D5, AF6)
WSPA15 (B11, AF6), PA4 (N2, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (C5, AF4), PB8 (D4, AF4)
SDAPB7 (B5, AF4), PB9 (C4, AF4)
SMBAPB5 (D5, AF4)
I2C2SCLPF1 (F3, AF4), PB10 (L9, AF4), PH4 (M2, AF4)
SDAPF0 (F2, AF4), PH5 (L3, AF4), PB11 (M9, AF4)
SMBAPF2 (G5, AF4), PH6 (N10, AF4), PB12 (N12, AF4)
I2C3SCLPA8 (E13, AF4), PH7 (M10, AF4)
SDAPC9 (F12, AF4), PH8 (L10, AF4)
SMBAPA9 (E8, AF4), PH9 (K10, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (D4, AF9), PD0 (D9, AF9), PI9 (E2, AF9), PA11 (E10, AF9)
TXPB9 (C4, AF9), PD1 (C9, AF9), PH13 (D13, AF9), PA12 (E11, AF9)
CAN2RXPB5 (D5, AF9), PB12 (N12, AF9)
TXPB6 (C5, AF9), PB13 (M12, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (E10, AF10)
DPPA12 (E11, AF10)
IDPA10 (E9, AF10)
SOFPA8 (E13, AF10)
VBUSPA9 (E8)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (M13, AF12)
DPPB15 (L13, AF12)
IDPB12 (N12, AF12)
SOFPA4 (N2, AF12)
ULPI_CKPA5 (M3, AF10)
ULPI_D0PA3 (K3, AF10)
ULPI_D1PB0 (N4, AF10)
ULPI_D2PB1 (K5, AF10)
ULPI_D3PB10 (L9, AF10)
ULPI_D4PB11 (M9, AF10)
ULPI_D5PB12 (N12, AF10)
ULPI_D6PB13 (M12, AF10)
ULPI_D7PB5 (D5, AF10)
ULPI_DIRPC2 (H6, AF10)
ULPI_NXTPC3 (H7, AF10), PH4 (M2, AF10)
ULPI_STPPC0 (G6, AF10)
VBUSPB13 (M12)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPA3 (K3, AF11), PH3 (L1, AF11)
CRSPA0/WKUP (J5, AF11), PH2 (L2, AF11)
CRS_DVPA7 (K4, AF11)
MDCPC1 (H5, AF11)
MDIOPA2 (K2, AF11)
PPS_OUTPB5 (D5, AF11), PG8 (F13, AF11)
REF_CLKPA1 (K1, AF11)
RX_CLKPA1 (K1, AF11)
RX_DVPA7 (K4, AF11)
RX_ERPI10 (E3, AF11), PB10 (L9, AF11)
RXD0PC4 (L4, AF11)
RXD1PC5 (M4, AF11)
RXD2PB0 (N4, AF11), PH6 (N10, AF11)
RXD3PB1 (K5, AF11), PH7 (M10, AF11)
TX_CLKPC3 (H7, AF11)
TX_ENPG11 (B7, AF11), PB11 (M9, AF11)
TXD0PB12 (N12, AF11)
TXD1PB13 (M12, AF11)
TXD2PC2 (H6, AF11)
TXD3PE2 (B2, AF11), PB8 (D4, AF11)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (A10, AF12)
CMDPD2 (B9, AF12)
D0PC8 (F11, AF12)
D1PC9 (F12, AF12)
D2PC10 (C10, AF12)
D3PC11 (B10, AF12)
D4PB8 (D4, AF12)
D5PB9 (C4, AF12)
D6PC6 (F9, AF12)
D7PC7 (F10, AF12)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (C2, AF6)
MCLK_APE2 (B2, AF6)
SCK_APE5 (D1, AF6)
SD_APD6 (B8, AF6), PE6 (D2, AF6)
SD_BPE3 (C1, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PG11 (B7), PC11 (B10), PA11 (E10), PD11 (H10), PF11 (M5), PE11 (M8), PB11 (M9), PH11 (M11)
EXTI15PA15 (B11), PG15 (C6), PH15 (C12), PC15/OSC32_OUT (F1), PD15 (J12), PE15 (K9), PF15 (L7), PB15 (L13)
IN0PA0/WKUP (J5)
IN1PA1 (K1)
IN2PA2 (K2)
IN3PA3 (K3)
IN4PA4 (N2)
IN5PA5 (M3)
IN6PA6 (N3)
IN7PA7 (K4)
IN8PB0 (N4)
IN9PB1 (K5)
IN10PC0 (G6)
IN11PC1 (H5)
IN12PC2 (H6)
IN13PC3 (H7)
IN14PC4 (L4)
IN15PC5 (M4)
ADC2EXTI11PG11 (B7), PC11 (B10), PA11 (E10), PD11 (H10), PF11 (M5), PE11 (M8), PB11 (M9), PH11 (M11)
EXTI15PA15 (B11), PG15 (C6), PH15 (C12), PC15/OSC32_OUT (F1), PD15 (J12), PE15 (K9), PF15 (L7), PB15 (L13)
IN0PA0/WKUP (J5)
IN1PA1 (K1)
IN2PA2 (K2)
IN3PA3 (K3)
IN4PA4 (N2)
IN5PA5 (M3)
IN6PA6 (N3)
IN7PA7 (K4)
IN8PB0 (N4)
IN9PB1 (K5)
IN10PC0 (G6)
IN11PC1 (H5)
IN12PC2 (H6)
IN13PC3 (H7)
IN14PC4 (L4)
IN15PC5 (M4)
ADC3EXTI11PG11 (B7), PC11 (B10), PA11 (E10), PD11 (H10), PF11 (M5), PE11 (M8), PB11 (M9), PH11 (M11)
EXTI15PA15 (B11), PG15 (C6), PH15 (C12), PC15/OSC32_OUT (F1), PD15 (J12), PE15 (K9), PF15 (L7), PB15 (L13)
IN0PA0/WKUP (J5)
IN1PA1 (K1)
IN2PA2 (K2)
IN3PA3 (K3)
IN8PF10 (H1)
IN9PF3 (G4)
IN10PC0 (G6)
IN11PC1 (H5)
IN12PC2 (H6)
IN13PC3 (H7)
IN14PF4 (G3)
IN15PF5 (H3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (C4), PI9 (E2), PA9 (E8), PC9 (F12), PE9 (K8), PH9 (K10), PD9 (K13)
OUT1PA4 (N2)
OUT2PA5 (M3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (K9, AF1), PA6 (N3, AF1), PB12 (N12, AF1)
CH1PA8 (E13, AF1), PE9 (K8, AF1)
CH1NPE8 (J8, AF1), PA7 (K4, AF1), PB13 (M12, AF1)
CH2PA9 (E8, AF1), PE11 (M8, AF1)
CH2NPE10 (L8, AF1), PB14 (M13, AF1), PB0 (N4, AF1)
CH3PA10 (E9, AF1), PE13 (H9, AF1)
CH3NPB1 (K5, AF1), PB15 (L13, AF1), PE12 (N8, AF1)
CH4PA11 (E10, AF1), PE14 (J9, AF1)
ETRPA12 (E11, AF1), PE7 (N7, AF1)
TIM2CH1PA15 (B11, AF1), PA0/WKUP (J5, AF1), PA5 (M3, AF1)
CH2PB3 (B6, AF1), PA1 (K1, AF1)
CH3PA2 (K2, AF1), PB10 (L9, AF1)
CH4PA3 (K3, AF1), PB11 (M9, AF1)
ETRPA15 (B11, AF1), PA0/WKUP (J5, AF1), PA5 (M3, AF1)
TIM3CH1PB4 (A6, AF2), PC6 (F9, AF2), PA6 (N3, AF2)
CH2PB5 (D5, AF2), PC7 (F10, AF2), PA7 (K4, AF2)
CH3PC8 (F11, AF2), PB0 (N4, AF2)
CH4PC9 (F12, AF2), PB1 (K5, AF2)
ETRPD2 (B9, AF2)
TIM4CH1PB6 (C5, AF2), PD12 (J13, AF2)
CH2PB7 (B5, AF2), PD13 (K12, AF2)
CH3PB8 (D4, AF2), PD14 (H11, AF2)
CH4PB9 (C4, AF2), PD15 (J12, AF2)
ETRPE0 (B4, AF2)
TIM5CH1PA0/WKUP (J5, AF2), PH10 (N11, AF2)
CH2PA1 (K1, AF2), PH11 (M11, AF2)
CH3PA2 (K2, AF2), PH12 (L11, AF2)
CH4PI0 (B13, AF2), PA3 (K3, AF2)
TIM8BKINPI4 (B3, AF3), PA6 (N3, AF3)
CH1PI5 (A3, AF3), PC6 (F9, AF3)
CH1NPH13 (D13, AF3), PA7 (K4, AF3), PA5 (M3, AF3)
CH2PI6 (A2, AF3), PC7 (F10, AF3)
CH2NPH14 (C13, AF3), PB14 (M13, AF3), PB0 (N4, AF3)
CH3PI7 (B1, AF3), PC8 (F11, AF3)
CH3NPH15 (C12, AF3), PB1 (K5, AF3), PB15 (L13, AF3)
CH4PI2 (B12, AF3), PC9 (F12, AF3)
ETRPI3 (A12, AF3), PA0/WKUP (J5, AF3)
TIM9CH1PE5 (D1, AF3), PA2 (K2, AF3)
CH2PE6 (D2, AF3), PA3 (K3, AF3)
TIM10CH1PB8 (D4, AF3)
TIM11CH1PB9 (C4, AF3)
TIM12CH1PB14 (M13, AF9), PH6 (N10, AF9)
CH2PH9 (K10, AF9), PB15 (L13, AF9)
TIM13CH1PA6 (N3, AF9)
TIM14CH1PA7 (K4, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (E4)
REFINPB15 (L13, AF0)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (F2, AF12)
A1PF1 (F3, AF12)
A2PF2 (G5, AF12)
A3PF3 (G4, AF12)
A4PF4 (G3, AF12)
A5PF5 (H3, AF12)
A6PF12 (N5, AF12)
A7PF13 (M6, AF12)
A8PF14 (K7, AF12)
A9PF15 (L7, AF12)
A10PG0 (N6, AF12)
A11PG1 (M7, AF12)
A12PG2 (H13, AF12)
A14PG4 (H12, AF12)
A15PG5 (G13, AF12)
A16PD11 (H10, AF12)
A17PD12 (J13, AF12)
A18PD13 (K12, AF12)
A19PE3 (C1, AF12)
A20PE4 (C2, AF12)
A21PE5 (D1, AF12)
A22PE6 (D2, AF12)
A23PE2 (B2, AF12)
ALEPD12 (J13, AF12)
BA0PG4 (H12, AF12)
BA1PG5 (G13, AF12)
CLEPD11 (H10, AF12)
CLKPD3 (A9, AF12)
D0PD14 (H11, AF12)
D1PD15 (J12, AF12)
D2PD0 (D9, AF12)
D3PD1 (C9, AF12)
D4PE7 (N7, AF12)
D5PE8 (J8, AF12)
D6PE9 (K8, AF12)
D7PE10 (L8, AF12)
D8PE11 (M8, AF12)
D9PE12 (N8, AF12)
D10PE13 (H9, AF12)
D11PE14 (J9, AF12)
D12PE15 (K9, AF12)
D13PD8 (L12, AF12)
D14PD9 (K13, AF12)
D15PD10 (K11, AF12)
D16PH8 (L10, AF12)
D17PH9 (K10, AF12)
D18PH10 (N11, AF12)
D19PH11 (M11, AF12)
D20PH12 (L11, AF12)
D21PH13 (D13, AF12)
D22PH14 (C13, AF12)
D23PH15 (C12, AF12)
D24PI0 (B13, AF12)
D25PI1 (C11, AF12)
D26PI2 (B12, AF12)
D27PI3 (A12, AF12)
D28PI6 (A2, AF12)
D29PI7 (B1, AF12)
D30PI9 (E2, AF12)
D31PI10 (E3, AF12)
DA0PD14 (H11, AF12)
DA1PD15 (J12, AF12)
DA2PD0 (D9, AF12)
DA3PD1 (C9, AF12)
DA4PE7 (N7, AF12)
DA5PE8 (J8, AF12)
DA6PE9 (K8, AF12)
DA7PE10 (L8, AF12)
DA8PE11 (M8, AF12)
DA9PE12 (N8, AF12)
DA10PE13 (H9, AF12)
DA11PE14 (J9, AF12)
DA12PE15 (K9, AF12)
DA13PD8 (L12, AF12)
DA14PD9 (K13, AF12)
DA15PD10 (K11, AF12)
INT2PG6 (G11, AF12)
NBL0PE0 (B4, AF12)
NBL1PE1 (A4, AF12)
NBL2PI4 (B3, AF12)
NBL3PI5 (A3, AF12)
NCE2PD7 (A8, AF12)
NE1PD7 (A8, AF12)
NE3PG10 (C7, AF12)
NE4PG12 (A7, AF12)
NLPB7 (B5, AF12)
NOEPD4 (D8, AF12)
NWAITPD6 (B8, AF12)
NWEPD5 (C8, AF12)
SDCKE0PC3 (H7, AF12), PH2 (L2, AF12)
SDCKE1PB5 (D5, AF12), PH7 (M10, AF12)
SDCLKPG8 (F13, AF12)
SDNCASPG15 (C6, AF12)
SDNE0PC2 (H6, AF12), PH3 (L1, AF12)
SDNE1PB6 (C5, AF12), PH6 (N10, AF12)
SDNRASPF11 (M5, AF12)
SDNWEPC0 (G6, AF12), PH5 (L3, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (E8, AF13), PC6 (F9, AF13), PH9 (K10, AF13)
D1PA10 (E9, AF13), PC7 (F10, AF13), PH10 (N11, AF13)
D2PE0 (B4, AF13), PG10 (C7, AF13), PC8 (F11, AF13), PH11 (M11, AF13)
D3PE1 (A4, AF13), PG11 (B7, AF13), PC9 (F12, AF13), PH12 (L11, AF13)
D4PC11 (B10, AF13), PE4 (C2, AF13), PH14 (C13, AF13)
D5PD3 (A9, AF13), PI4 (B3, AF13), PB6 (C5, AF13)
D6PI6 (A2, AF13), PE5 (D1, AF13), PB8 (D4, AF13)
D7PI7 (B1, AF13), PB9 (C4, AF13), PE6 (D2, AF13)
D8PC10 (C10, AF13), PI1 (C11, AF13), PH6 (N10, AF13)
D9PC12 (A10, AF13), PI2 (B12, AF13), PH7 (M10, AF13)
D10PI3 (A12, AF13), PD6 (B8, AF13), PB5 (D5, AF13)
D11PD2 (B9, AF13), PH15 (C12, AF13), PF10 (H1, AF13)
D12PG6 (G11, AF13), PF11 (M5, AF13)
D13PI0 (B13, AF13), PG15 (C6, AF13), PG7 (G12, AF13)
HSYNCPH8 (L10, AF13), PA4 (N2, AF13)
PIXCLKPA6 (N3, AF13)
VSYNCPI5 (A3, AF13), PB7 (B5, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A11, AF0)
JTDIPA15 (B11, AF0)
JTDO-SWOPB3 (B6, AF0)
JTMS-SWDIOPA13 (E12, AF0)
TRACECLKPE2 (B2, AF0)
TRACED0PE3 (C1, AF0)
TRACED1PE4 (C2, AF0)
TRACED2PE5 (D1, AF0)
TRACED3PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E13, AF0)
MCO_2PC9 (F12, AF0)
OSC_INPH0/OSC_IN (G2)
OSC_OUTPH1/OSC_OUT (G1)
OSC32_INPC14/OSC32_IN (E1)
OSC32_OUTPC15/OSC32_OUT (F1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0/WKUP (J5)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 169 шариков корпуса UFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1NCне подключён—
A2PI6ввод-выводDCMI_D6 (AF13), FMC_D28 (AF12), TIM8_CH2 (AF3)
A3PI5ввод-выводDCMI_VSYNC (AF13), FMC_NBL3 (AF12), TIM8_CH1 (AF3)
A4PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), UART8_TX (AF8)
A5BOOT0загрузка—
A6PB4ввод-выводI2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
A7PG12ввод-выводFMC_NE4 (AF12), USART6_RTS (AF8)
A8PD7ввод-выводFMC_NCE2 (AF12), FMC_NE1 (AF12), USART2_CK (AF7)
A9PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7)
A10PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
A11PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A12PI3ввод-выводDCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
A13NCне подключён—
B1PI7ввод-выводDCMI_D7 (AF13), FMC_D29 (AF12), TIM8_CH3 (AF3)
B2PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
B3PI4ввод-выводDCMI_D5 (AF13), FMC_NBL2 (AF12), TIM8_BKIN (AF3)
B4PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8)
B5PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
B6PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
B7PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11)
B8PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
B9PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
B10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B11PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
B12PI2ввод-выводDCMI_D9 (AF13), FMC_D26 (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM8_CH4 (AF3)
B13PI0ввод-выводDCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), SPI2_NSS (AF5), TIM5_CH4 (AF2)
C1PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
C2PE4ввод-выводDCMI_D4 (AF13), FMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
C3PDR_ONсброс—
C4PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
C5PB6ввод-выводCAN2_TX (AF9), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
C6PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
C7PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12)
C8PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
C9PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
C10PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
C11PI1ввод-выводDCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), SPI2_SCK (AF5)
C12PH15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11 (AF13), FMC_D23 (AF12), TIM8_CH3N (AF3)
C13PH14ввод-выводDCMI_D4 (AF13), FMC_D22 (AF12), TIM8_CH2N (AF3)
D1PE5ввод-выводDCMI_D6 (AF13), FMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
D2PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
D3VDDпитание—
D4PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
D5PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
D6VDDпитание—
D7VSSпитание—
D8PD4ввод-выводFMC_NOE (AF12), USART2_RTS (AF7)
D9PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
D10VDDпитание—
D11VSSпитание—
D12VCAP_2питание—
D13PH13ввод-выводCAN1_TX (AF9), FMC_D21 (AF12), TIM8_CH1N (AF3)
E1PC14/OSC32_INввод-выводRCC_OSC32_IN
E2PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12)
E3PI10ввод-выводETH_RX_ER (AF11), FMC_D31 (AF12)
E4PC13ввод-выводRTC_AF1
E5VBATпитание—
E6VDDпитание—
E7VSSпитание—
E8PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
E9PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
E10PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
E11PA12ввод-выводCAN1_TX (AF9), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
E12PA13ввод-выводSYS_JTMS-SWDIO (AF0)
E13PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
F1PC15/OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
F2PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
F3PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
F4VDDпитание—
F5VSSпитание—
F6VSSпитание—
F7VDDпитание—
F8VDDпитание—
F9PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
F10PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
F11PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
F12PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
F13PG8ввод-выводETH_PPS_OUT (AF11), FMC_SDCLK (AF12), USART6_RTS (AF8)
G1PH1/OSC_OUTввод-выводRCC_OSC_OUT
G2PH0/OSC_INввод-выводRCC_OSC_IN
G3PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
G4PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
G5PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
G6PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), USB_OTG_HS_ULPI_STP (AF10)
G7VSSпитание—
G8VDDпитание—
G9VSSпитание—
G10VDDпитание—
G11PG6ввод-выводDCMI_D12 (AF13), FMC_INT2 (AF12)
G12PG7ввод-выводDCMI_D13 (AF13), USART6_CK (AF8)
G13PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
H1PF10ввод-выводADC3_IN8, DCMI_D11 (AF13)
H2NRSTсброс—
H3PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
H4VDDпитание—
H5PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11)
H6PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
H7PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
H8VDDпитание—
H9PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), SPI4_MISO (AF5), TIM1_CH3 (AF1)
H10PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), USART3_CTS (AF7)
H11PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
H12PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
H13PG2ввод-выводFMC_A12 (AF12)
J1VSSAпитание—
J2VREF-питание—
J3VREF+питание—
J4VDDAпитание—
J5PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
J6VSSпитание—
J7VSSпитание—
J8PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), TIM1_CH1N (AF1), UART7_TX (AF8)
J9PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
J10VSSпитание—
J11VDDпитание—
J12PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
J13PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), TIM4_CH1 (AF2), USART3_RTS (AF7)
K1PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
K2PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
K3PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
K4PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
K5PB1ввод-выводADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
K6VDDпитание—
K7PF14ввод-выводFMC_A8 (AF12)
K8PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), TIM1_CH1 (AF1)
K9PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1)
K10PH9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), TIM12_CH2 (AF9)
K11PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7)
K12PD13ввод-выводFMC_A18 (AF12), TIM4_CH2 (AF2)
K13PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
L1PH3ввод-выводETH_COL (AF11), FMC_SDNE0 (AF12)
L2PH2ввод-выводETH_CRS (AF11), FMC_SDCKE0 (AF12)
L3PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5)
L4PC4ввод-выводADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11)
L5PB2/BOOT1ввод-вывод—
L6VDDпитание—
L7PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12)
L8PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), TIM1_CH2N (AF1)
L9PB10ввод-выводETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
L10PH8ввод-выводDCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4)
L11PH12ввод-выводDCMI_D3 (AF13), FMC_D20 (AF12), TIM5_CH3 (AF2)
L12PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
L13PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
M1BYPASS_REGсброс—
M2PH4ввод-выводI2C2_SCL (AF4), USB_OTG_HS_ULPI_NXT (AF10)
M3PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
M4PC5ввод-выводADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11)
M5PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SPI5_MOSI (AF5)
M6PF13ввод-выводFMC_A7 (AF12)
M7PG1ввод-выводFMC_A11 (AF12)
M8PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), SPI4_NSS (AF5), TIM1_CH2 (AF1)
M9PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
M10PH7ввод-выводDCMI_D9 (AF13), ETH_RXD3 (AF11), FMC_SDCKE1 (AF12), I2C3_SCL (AF4), SPI5_MISO (AF5)
M11PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), TIM5_CH2 (AF2)
M12PB13ввод-выводCAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
M13PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
N1NCне подключён—
N2PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
N3PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
N4PB0ввод-выводADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10)
N5PF12ввод-выводFMC_A6 (AF12)
N6PG0ввод-выводFMC_A10 (AF12)
N7PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), TIM1_ETR (AF1), UART7_RX (AF8)
N8PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), SPI4_SCK (AF5), TIM1_CH3N (AF1)
N9VCAP_1питание—
N10PH6ввод-выводDCMI_D8 (AF13), ETH_RXD2 (AF11), FMC_SDNE1 (AF12), I2C2_SMBA (AF4), SPI5_SCK (AF5), TIM12_CH1 (AF9)
N11PH10ввод-выводDCMI_D1 (AF13), FMC_D18 (AF12), TIM5_CH1 (AF2)
N12PB12ввод-выводCAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
N13NCне подключён—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE5резервное питание: часы реального времени и резервные регистры
VCAPD12, N9вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDD3, D6, D10, E6, F4, F7, F8, G8, G10, H4, H8, J11, K6, L6питание цифровой части и линий ввода-вывода
VDDAJ4питание аналоговой части: АЦП, ЦАП, генераторы
VREF-J2нижнее опорное напряжение АЦП
VREF+J3верхнее опорное напряжение АЦП и ЦАП
VSSD7, D11, E7, F5, F6, G7, G9, J6, J7, J10общий провод (земля)
VSSAJ1общий провод аналоговой части
BYPASS_REGM1отключение внутреннего стабилизатора напряжения ядра
NRSTH2сброс, активный уровень — низкий
PDR_ONC3управление внутренней схемой сброса по питанию
BOOT0A5выбор источника загрузки при сбросе
NCA1, A13, N1, N13не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32F427A(G-I)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F427AGSTM32F427AGHx1 МБ192 КБ
STM32F427AISTM32F427AIHx2 МБ192 КБ

Линейка STM32F427/437, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F437AISTM32F427/437169 из 169выводы совпадают полностью
STM32F429AG, STM32F429AISTM32F429/439169 из 169выводы совпадают полностью
STM32F439AISTM32F429/439169 из 169выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F427AG?

В корпусе UFBGA169 сигнал USART1_TX выведен на PB6 (шарик C5, AF7) или PA9 (шарик E8, AF7), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик E9, AF7).

Где у STM32F427AG выводы SWD для программатора?

SWDIO — PA13 (шарик E12, AF0), SWCLK — PA14 (шарик A11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F427AG?

I2C1_SCL — PB6 (шарик C5, AF4) или PB8 (шарик D4, AF4), I2C1_SDA — PB7 (шарик B5, AF4) или PB9 (шарик C4, AF4).

Сколько выводов ввода-вывода у STM32F427AG в корпусе UFBGA169?

130 из 169. Ещё 31 вывод занят питанием и землёй, остальные 8 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F427AG и STM32F427AI?

Объёмом памяти: STM32F427AG — 1 МБ флеш-памяти и 192 КБ ОЗУ, STM32F427AI — 2 МБ флеш-памяти и 192 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F427AG?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
