STM32F446MC и STM32F446ME в корпусе WLCSP81: распиновка
STM32F446MC и STM32F446ME — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 256 и 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус WLCSP81 — 81 шарик, из них 63 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 180 МГц
- Флеш-память
- 256 и 512 КБ
- ОЗУ
- 128 КБ
- Корпус
- WLCSP81, 81 шарик
- Линий ввода-вывода
- 63
- Напряжение питания
- 1,8…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

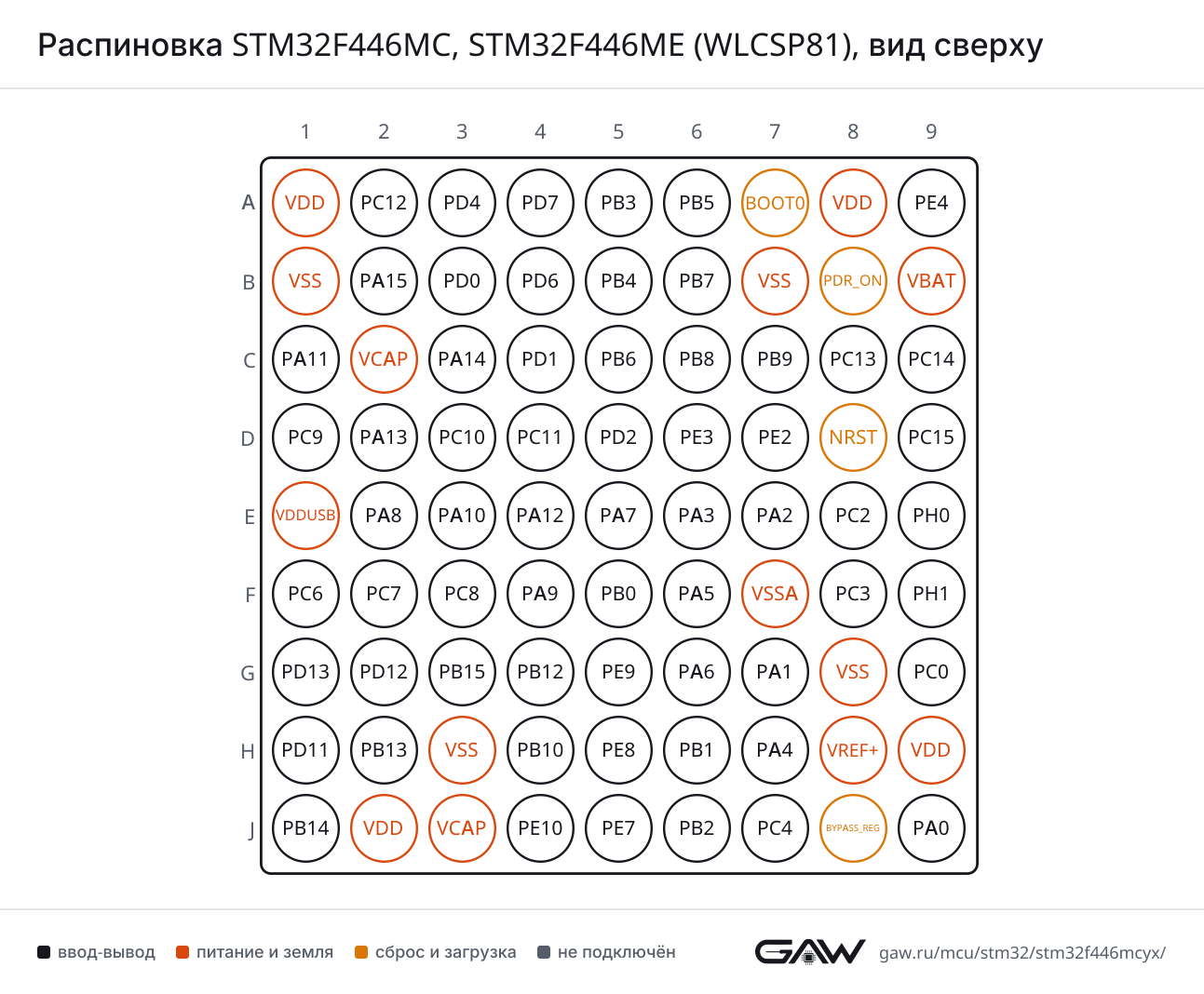

Схема корпуса WLCSP81
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (E2, AF7) |
| CTS | PA11 (C1, AF7) | |
| RTS | PA12 (E4, AF7) | |
| RX | PB7 (B6, AF7), PA10 (E3, AF7) | |
| TX | PB6 (C5, AF7), PA9 (F4, AF7) | |
| USART2 | CK | PD7 (A4, AF7), PA4 (H7, AF7) |
| CTS | PA0-WKUP (J9, AF7) | |
| RTS | PD4 (A3, AF7), PA1 (G7, AF7) | |
| RX | PD6 (B4, AF7), PA3 (E6, AF7) | |
| TX | PA2 (E7, AF7) | |
| USART3 | CK | PC12 (A2, AF7), PB12 (G4, AF7) |
| CTS | PD11 (H1, AF7), PB13 (H2, AF7) | |
| RTS | PD12 (G2, AF7), PB14 (J1, AF7) | |
| RX | PC11 (D4, AF7) | |
| TX | PC10 (D3, AF7), PB10 (H4, AF7) | |
| USART6 | CK | PC8 (F3, AF8) |
| RX | PC7 (F2, AF8) | |
| TX | PC6 (F1, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (F5, AF8) |
| RTS | PA15 (B2, AF8) | |
| RX | PC11 (D4, AF8), PA1 (G7, AF8) | |
| TX | PC10 (D3, AF8), PA0-WKUP (J9, AF8) | |
| UART5 | CTS | PC9 (D1, AF7) |
| RTS | PC8 (F3, AF7) | |
| RX | PD2 (D5, AF8), PE7 (J5, AF8) | |
| TX | PC12 (A2, AF8), PE8 (H5, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (B5, AF5), PA6 (G6, AF5) |
| MOSI | PB5 (A6, AF5), PA7 (E5, AF5) | |
| NSS | PA15 (B2, AF5), PA4 (H7, AF5) | |
| SCK | PB3 (A5, AF5), PA5 (F6, AF5) | |
| SPI2 | MISO | PC2 (E8, AF5), PB14 (J1, AF5) |
| MOSI | PC3 (F8, AF5), PB15 (G3, AF5) | |
| NSS | PB4 (B5, AF7), PD1 (C4, AF7), PB9 (C7, AF5), PB12 (G4, AF5) | |
| SCK | PC7 (F2, AF5), PA9 (F4, AF5), PB13 (H2, AF5), PB10 (H4, AF5) | |
| SPI3 | MISO | PB4 (B5, AF6), PC11 (D4, AF6) |
| MOSI | PC12 (A2, AF6), PB5 (A6, AF6), PD0 (B3, AF6), PD6 (B4, AF5), PB0 (F5, AF7), PB2 (J6, AF7) | |
| NSS | PA15 (B2, AF6), PA4 (H7, AF6) | |
| SCK | PB3 (A5, AF6), PC10 (D3, AF6) | |
| SPI4 | MISO | PD0 (B3, AF5) |
| NSS | PE4 (A9, AF5) | |
| SCK | PE2 (D7, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (D1, AF5) |
| I2S1 | CK | PB3 (A5, AF5), PA5 (F6, AF5) |
| MCK | PC4 (J7, AF5) | |
| SD | PB5 (A6, AF5), PA7 (E5, AF5) | |
| WS | PA15 (B2, AF5), PA4 (H7, AF5) | |
| I2S2 | CK | PC7 (F2, AF5), PA9 (F4, AF5), PB13 (H2, AF5), PB10 (H4, AF5) |
| MCK | PC6 (F1, AF5), PA6 (G6, AF6) | |
| SD | PC3 (F8, AF5), PB15 (G3, AF5) | |
| WS | PB4 (B5, AF7), PD1 (C4, AF7), PB9 (C7, AF5), PB12 (G4, AF5) | |
| I2S3 | CK | PB3 (A5, AF6), PC10 (D3, AF6) |
| MCK | PC7 (F2, AF6) | |
| SD | PC12 (A2, AF6), PB5 (A6, AF6), PD0 (B3, AF6), PD6 (B4, AF5), PB0 (F5, AF7), PB2 (J6, AF7) | |
| WS | PA15 (B2, AF6), PA4 (H7, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (C5, AF4), PB8 (C6, AF4) |
| SDA | PB7 (B6, AF4), PB9 (C7, AF4) | |
| SMBA | PB5 (A6, AF4) | |
| I2C2 | SCL | PB10 (H4, AF4) |
| SDA | PC12 (A2, AF4), PB3 (A5, AF4) | |
| SMBA | PB12 (G4, AF4) | |
| I2C3 | SCL | PA8 (E2, AF4) |
| SDA | PB4 (B5, AF4), PC9 (D1, AF4) | |
| SMBA | PA9 (F4, AF4) |
FMPI2C — I²C Fast-mode Plus
| Блок | Сигнал | Выводы |
|---|---|---|
| FMPI2C1 | SCL | PC6 (F1, AF4), PD12 (G2, AF4) |
| SDA | PC7 (F2, AF4), PD13 (G1, AF4) | |
| SMBA | PD11 (H1, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PD0 (B3, AF9), PA11 (C1, AF9), PB8 (C6, AF9) |
| TX | PD1 (C4, AF9), PB9 (C7, AF9), PA12 (E4, AF9) | |
| CAN2 | RX | PB5 (A6, AF9), PB12 (G4, AF9) |
| TX | PB6 (C5, AF9), PB13 (H2, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C1, AF10) |
| DP | PA12 (E4, AF10) | |
| ID | PA10 (E3, AF10) | |
| SOF | PA8 (E2, AF10) | |
| VBUS | PA9 (F4) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (J1, AF12) |
| DP | PB15 (G3, AF12) | |
| ID | PB12 (G4, AF12) | |
| SOF | PA4 (H7, AF12) | |
| ULPI_CK | PA5 (F6, AF10) | |
| ULPI_D0 | PA3 (E6, AF10) | |
| ULPI_D1 | PB0 (F5, AF10) | |
| ULPI_D2 | PB1 (H6, AF10) | |
| ULPI_D3 | PB10 (H4, AF10) | |
| ULPI_D4 | PB2 (J6, AF10) | |
| ULPI_D5 | PB12 (G4, AF10) | |
| ULPI_D6 | PB13 (H2, AF10) | |
| ULPI_D7 | PB5 (A6, AF10) | |
| ULPI_DIR | PC2 (E8, AF10) | |
| ULPI_NXT | PC3 (F8, AF10) | |
| ULPI_STP | PC0 (G9, AF10) | |
| VBUS | PB13 (H2) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (A2, AF12), PB2 (J6, AF12) |
| CMD | PD2 (D5, AF12) | |
| D0 | PC8 (F3, AF12) | |
| D1 | PC9 (D1, AF12), PB0 (F5, AF12) | |
| D2 | PC10 (D3, AF12), PB1 (H6, AF12) | |
| D3 | PC11 (D4, AF12) | |
| D4 | PB8 (C6, AF12) | |
| D5 | PB9 (C7, AF12) | |
| D6 | PC6 (F1, AF12) | |
| D7 | PC7 (F2, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (D1, AF9), PD11 (H1, AF9) |
| BK1_IO1 | PC10 (D3, AF9), PD12 (G2, AF9) | |
| BK1_IO2 | PE2 (D7, AF9) | |
| BK1_IO3 | PD13 (G1, AF9), PA1 (G7, AF9) | |
| BK1_NCS | PB6 (C5, AF10) | |
| BK2_IO0 | PE7 (J5, AF10) | |
| BK2_IO1 | PE8 (H5, AF10) | |
| BK2_IO2 | PE9 (G5, AF10) | |
| BK2_IO3 | PE10 (J4, AF10) | |
| BK2_NCS | PC11 (D4, AF9) | |
| CLK | PB2 (J6, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PE4 (A9, AF6), PA3 (E6, AF6) |
| FS_B | PB9 (C7, AF6) | |
| MCLK_A | PE2 (D7, AF6) | |
| MCLK_B | PC0 (G9, AF6) | |
| SCK_A | PB10 (H4, AF6) | |
| SCK_B | PB12 (G4, AF6) | |
| SD_A | PD6 (B4, AF6), PB2 (J6, AF6) | |
| SD_B | PE3 (D6, AF6), PA9 (F4, AF6) | |
| SAI2 | FS_A | PD12 (G2, AF10) |
| FS_B | PA12 (E4, AF8) | |
| MCLK_B | PA1 (G7, AF10) | |
| SCK_A | PD13 (G1, AF10) | |
| SCK_B | PA2 (E7, AF8) | |
| SD_A | PD11 (H1, AF10) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX | IN0 | PD7 (A4, AF8), PB7 (B6, AF8) |
| IN1 | PC7 (F2, AF7) | |
| IN2 | PC4 (J7, AF8) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15 (B2, AF4), PB6 (C5, AF3) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (C1), PC11 (D4), PD11 (H1) |
| EXTI15 | PA15 (B2), PC15-OSC32_OUT (D9), PB15 (G3) | |
| IN0 | PA0-WKUP (J9) | |
| IN1 | PA1 (G7) | |
| IN2 | PA2 (E7) | |
| IN3 | PA3 (E6) | |
| IN4 | PA4 (H7) | |
| IN5 | PA5 (F6) | |
| IN6 | PA6 (G6) | |
| IN7 | PA7 (E5) | |
| IN8 | PB0 (F5) | |
| IN9 | PB1 (H6) | |
| IN10 | PC0 (G9) | |
| IN12 | PC2 (E8) | |
| IN13 | PC3 (F8) | |
| IN14 | PC4 (J7) | |
| ADC2 | EXTI11 | PA11 (C1), PC11 (D4), PD11 (H1) |
| EXTI15 | PA15 (B2), PC15-OSC32_OUT (D9), PB15 (G3) | |
| IN0 | PA0-WKUP (J9) | |
| IN1 | PA1 (G7) | |
| IN2 | PA2 (E7) | |
| IN3 | PA3 (E6) | |
| IN4 | PA4 (H7) | |
| IN5 | PA5 (F6) | |
| IN6 | PA6 (G6) | |
| IN7 | PA7 (E5) | |
| IN8 | PB0 (F5) | |
| IN9 | PB1 (H6) | |
| IN10 | PC0 (G9) | |
| IN12 | PC2 (E8) | |
| IN13 | PC3 (F8) | |
| IN14 | PC4 (J7) | |
| ADC3 | EXTI11 | PA11 (C1), PC11 (D4), PD11 (H1) |
| EXTI15 | PA15 (B2), PC15-OSC32_OUT (D9), PB15 (G3) | |
| IN0 | PA0-WKUP (J9) | |
| IN1 | PA1 (G7) | |
| IN2 | PA2 (E7) | |
| IN3 | PA3 (E6) | |
| IN10 | PC0 (G9) | |
| IN12 | PC2 (E8) | |
| IN13 | PC3 (F8) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (C7), PC9 (D1), PA9 (F4), PE9 (G5) |
| OUT1 | PA4 (H7) | |
| OUT2 | PA5 (F6) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB12 (G4, AF1), PA6 (G6, AF1) |
| CH1 | PA8 (E2, AF1), PE9 (G5, AF1) | |
| CH1N | PA7 (E5, AF1), PB13 (H2, AF1), PE8 (H5, AF1) | |
| CH2 | PA9 (F4, AF1) | |
| CH2N | PB0 (F5, AF1), PB14 (J1, AF1), PE10 (J4, AF1) | |
| CH3 | PA10 (E3, AF1) | |
| CH3N | PB15 (G3, AF1), PB1 (H6, AF1) | |
| CH4 | PA11 (C1, AF1) | |
| ETR | PA12 (E4, AF1), PE7 (J5, AF1) | |
| TIM2 | CH1 | PA15 (B2, AF1), PB8 (C6, AF1), PA5 (F6, AF1), PA0-WKUP (J9, AF1) |
| CH2 | PB3 (A5, AF1), PB9 (C7, AF1), PA1 (G7, AF1) | |
| CH3 | PA2 (E7, AF1), PB10 (H4, AF1) | |
| CH4 | PA3 (E6, AF1), PB2 (J6, AF1) | |
| ETR | PA15 (B2, AF1), PB8 (C6, AF1), PA5 (F6, AF1), PA0-WKUP (J9, AF1) | |
| TIM3 | CH1 | PB4 (B5, AF2), PC6 (F1, AF2), PA6 (G6, AF2) |
| CH2 | PB5 (A6, AF2), PA7 (E5, AF2), PC7 (F2, AF2) | |
| CH3 | PC8 (F3, AF2), PB0 (F5, AF2) | |
| CH4 | PC9 (D1, AF2), PB1 (H6, AF2) | |
| ETR | PD2 (D5, AF2) | |
| TIM4 | CH1 | PB6 (C5, AF2), PD12 (G2, AF2) |
| CH2 | PB7 (B6, AF2), PD13 (G1, AF2) | |
| CH3 | PB8 (C6, AF2) | |
| CH4 | PB9 (C7, AF2) | |
| TIM5 | CH1 | PA0-WKUP (J9, AF2) |
| CH2 | PA1 (G7, AF2) | |
| CH3 | PA2 (E7, AF2) | |
| CH4 | PA3 (E6, AF2) | |
| TIM8 | BKIN | PA6 (G6, AF3) |
| CH1 | PC6 (F1, AF3) | |
| CH1N | PA7 (E5, AF3), PA5 (F6, AF3) | |
| CH2 | PC7 (F2, AF3) | |
| CH2N | PB0 (F5, AF3), PB14 (J1, AF3) | |
| CH3 | PC8 (F3, AF3) | |
| CH3N | PB15 (G3, AF3), PB1 (H6, AF3) | |
| CH4 | PC9 (D1, AF3) | |
| ETR | PA0-WKUP (J9, AF3) | |
| TIM9 | CH1 | PA2 (E7, AF3) |
| CH2 | PA3 (E6, AF3) | |
| TIM10 | CH1 | PB8 (C6, AF3) |
| TIM11 | CH1 | PB9 (C7, AF3) |
| TIM12 | CH1 | PB14 (J1, AF9) |
| CH2 | PB15 (G3, AF9) | |
| TIM13 | CH1 | PA6 (G6, AF9) |
| TIM14 | CH1 | PA7 (E5, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (C8) |
| AF2 | PA0-WKUP (J9) | |
| REFIN | PB15 (G3, AF0) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PC6 (F1, AF13), PA9 (F4, AF13) |
| D1 | PA10 (E3, AF13), PC7 (F2, AF13) | |
| D2 | PC8 (F3, AF13) | |
| D3 | PC9 (D1, AF13) | |
| D4 | PE4 (A9, AF13), PC11 (D4, AF13) | |
| D5 | PB6 (C5, AF13) | |
| D6 | PB8 (C6, AF13) | |
| D7 | PB9 (C7, AF13) | |
| D8 | PC10 (D3, AF13) | |
| D9 | PC12 (A2, AF13) | |
| D10 | PB5 (A6, AF13), PD6 (B4, AF13) | |
| D11 | PD2 (D5, AF13) | |
| HSYNC | PA4 (H7, AF13) | |
| PIXCLK | PA6 (G6, AF13) | |
| VSYNC | PB7 (B6, AF13) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (C3, AF0) |
| JTDI | PA15 (B2, AF0) | |
| JTDO-SWO | PB3 (A5, AF0) | |
| JTMS-SWDIO | PA13 (D2, AF0) | |
| TRACECLK | PE2 (D7, AF0) | |
| TRACED0 | PE3 (D6, AF0), PC8 (F3, AF0) | |
| TRACED1 | PE4 (A9, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (E2, AF0) |
| MCO_2 | PC9 (D1, AF0) | |
| OSC_IN | PH0-OSC_IN (E9) | |
| OSC_OUT | PH1-OSC_OUT (F9) | |
| OSC32_IN | PC14-OSC32_IN (C9) | |
| OSC32_OUT | PC15-OSC32_OUT (D9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP0 | PA0-WKUP (J9) |
| SYS_WKUP1 | PC13 (C8) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 81 шарик корпуса WLCSP81 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A2 | PC12 | ввод-вывод | DCMI_D9 (AF13), I2C2_SDA (AF4), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| A3 | PD4 | ввод-вывод | USART2_RTS (AF7) |
| A4 | PD7 | ввод-вывод | SPDIFRX_IN0 (AF8), USART2_CK (AF7) |
| A5 | PB3 | ввод-вывод | I2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| A6 | PB5 | ввод-вывод | CAN2_RX (AF9), DCMI_D10 (AF13), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| A7 | BOOT0 | загрузка | — |
| A8 | VDD | питание | — |
| A9 | PE4 | ввод-вывод | DCMI_D4 (AF13), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0) |
| B1 | VSS | питание | — |
| B2 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_RTS (AF8) |
| B3 | PD0 | ввод-вывод | CAN1_RX (AF9), I2S3_SD (AF6), SPI3_MOSI (AF6), SPI4_MISO (AF5) |
| B4 | PD6 | ввод-вывод | DCMI_D10 (AF13), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7) |
| B5 | PB4 | ввод-вывод | I2C3_SDA (AF4), I2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| B6 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), I2C1_SDA (AF4), SPDIFRX_IN0 (AF8), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B7 | VSS | питание | — |
| B8 | PDR_ON | сброс | — |
| B9 | VBAT | питание | — |
| C1 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| C2 | VCAP_2 | питание | — |
| C3 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| C4 | PD1 | ввод-вывод | CAN1_TX (AF9), I2S2_WS (AF7), SPI2_NSS (AF7) |
| C5 | PB6 | ввод-вывод | CAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7) |
| C6 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF13), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM4_CH3 (AF2) |
| C7 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SAI1_FS_B (AF6), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM2_CH2 (AF1), TIM4_CH4 (AF2) |
| C8 | PC13 | ввод-вывод | RTC_AF1, SYS_WKUP1 |
| C9 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D1 | PC9 | ввод-вывод | DAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7) |
| D2 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| D3 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| D4 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| D5 | PD2 | ввод-вывод | DCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| D6 | PE3 | ввод-вывод | SAI1_SD_B (AF6), SYS_TRACED0 (AF0) |
| D7 | PE2 | ввод-вывод | QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0) |
| D8 | NRST | сброс | — |
| D9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| E1 | VDDUSB | питание | — |
| E2 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| E3 | PA10 | ввод-вывод | DCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| E4 | PA12 | ввод-вывод | CAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| E5 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| E6 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, SAI1_FS_A (AF6), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| E7 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| E8 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| E9 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| F1 | PC6 | ввод-вывод | DCMI_D0 (AF13), FMPI2C1_SCL (AF4), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| F2 | PC7 | ввод-вывод | DCMI_D1 (AF13), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPDIFRX_IN1 (AF7), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| F3 | PC8 | ввод-вывод | DCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED0 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_RTS (AF7), USART6_CK (AF8) |
| F4 | PA9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SAI1_SD_B (AF6), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| F5 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, I2S3_SD (AF7), SDIO_D1 (AF12), SPI3_MOSI (AF7), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| F6 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| F7 | VSSA | питание | — |
| F8 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| F9 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G1 | PD13 | ввод-вывод | FMPI2C1_SDA (AF4), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2) |
| G2 | PD12 | ввод-вывод | FMPI2C1_SCL (AF4), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| G3 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| G4 | PB12 | ввод-вывод | CAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SAI1_SCK_B (AF6), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| G5 | PE9 | ввод-вывод | DAC_EXTI9, QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1) |
| G6 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), I2S2_MCK (AF6), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| G7 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| G8 | VSS | питание | — |
| G9 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, SAI1_MCLK_B (AF6), USB_OTG_HS_ULPI_STP (AF10) |
| H1 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMPI2C1_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7) |
| H2 | PB13 | ввод-вывод | CAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| H3 | VSS | питание | — |
| H4 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), SAI1_SCK_A (AF6), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| H5 | PE8 | ввод-вывод | QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART5_TX (AF8) |
| H6 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, SDIO_D2 (AF12), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| H7 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| H8 | VREF+ | питание | — |
| H9 | VDD | питание | — |
| J1 | PB14 | ввод-вывод | SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| J2 | VDD | питание | — |
| J3 | VCAP_1 | питание | — |
| J4 | PE10 | ввод-вывод | QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1) |
| J5 | PE7 | ввод-вывод | QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART5_RX (AF8) |
| J6 | PB2 | ввод-вывод | I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SDIO_CK (AF12), SPI3_MOSI (AF7), TIM2_CH4 (AF1), USB_OTG_HS_ULPI_D4 (AF10) |
| J7 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, I2S1_MCK (AF5), SPDIFRX_IN2 (AF8) |
| J8 | BYPASS_REG | сброс | — |
| J9 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, RTC_AF2, SYS_WKUP0, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B9 | резервное питание: часы реального времени и резервные регистры |
| VCAP | C2, J3 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | A1, A8, H9, J2 | питание цифровой части и линий ввода-вывода |
| VDDUSB | E1 | питание приёмопередатчика USB |
| VREF+ | H8 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | B1, B7, G8, H3 | общий провод (земля) |
| VSSA | F7 | общий провод аналоговой части |
| BYPASS_REG | J8 | отключение внутреннего стабилизатора напряжения ядра |
| NRST | D8 | сброс, активный уровень — низкий |
| PDR_ON | B8 | управление внутренней схемой сброса по питанию |
| BOOT0 | A7 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F446M(C-E)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F446MC | STM32F446MCYx | 256 КБ | 128 КБ |
| STM32F446ME | STM32F446MEYx | 512 КБ | 128 КБ |
Линейка STM32F446, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP81, у которых совпадает не меньше 90 % выводов.
Частые вопросы
На каких выводах USART1 у STM32F446MC?
В корпусе WLCSP81 сигнал USART1_TX выведен на PB6 (шарик C5, AF7) или PA9 (шарик F4, AF7), USART1_RX — на PB7 (шарик B6, AF7) или PA10 (шарик E3, AF7).
Где у STM32F446MC выводы SWD для программатора?
SWDIO — PA13 (шарик D2, AF0), SWCLK — PA14 (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F446MC?
I2C1_SCL — PB6 (шарик C5, AF4) или PB8 (шарик C6, AF4), I2C1_SDA — PB7 (шарик B6, AF4) или PB9 (шарик C7, AF4).
Сколько выводов ввода-вывода у STM32F446MC в корпусе WLCSP81?
63 из 81. Ещё 14 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F446MC и STM32F446ME?
Объёмом памяти: STM32F446MC — 256 КБ флеш-памяти и 128 КБ ОЗУ, STM32F446ME — 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F446MC?
От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
