STM32F469VE и STM32F469VG в корпусе LQFP100: распиновка

STM32F469VE и STM32F469VG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 512 КБ и 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 71 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 180 МГц
Флеш-память
512 КБ и 1 МБ
ОЗУ
320 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
71
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

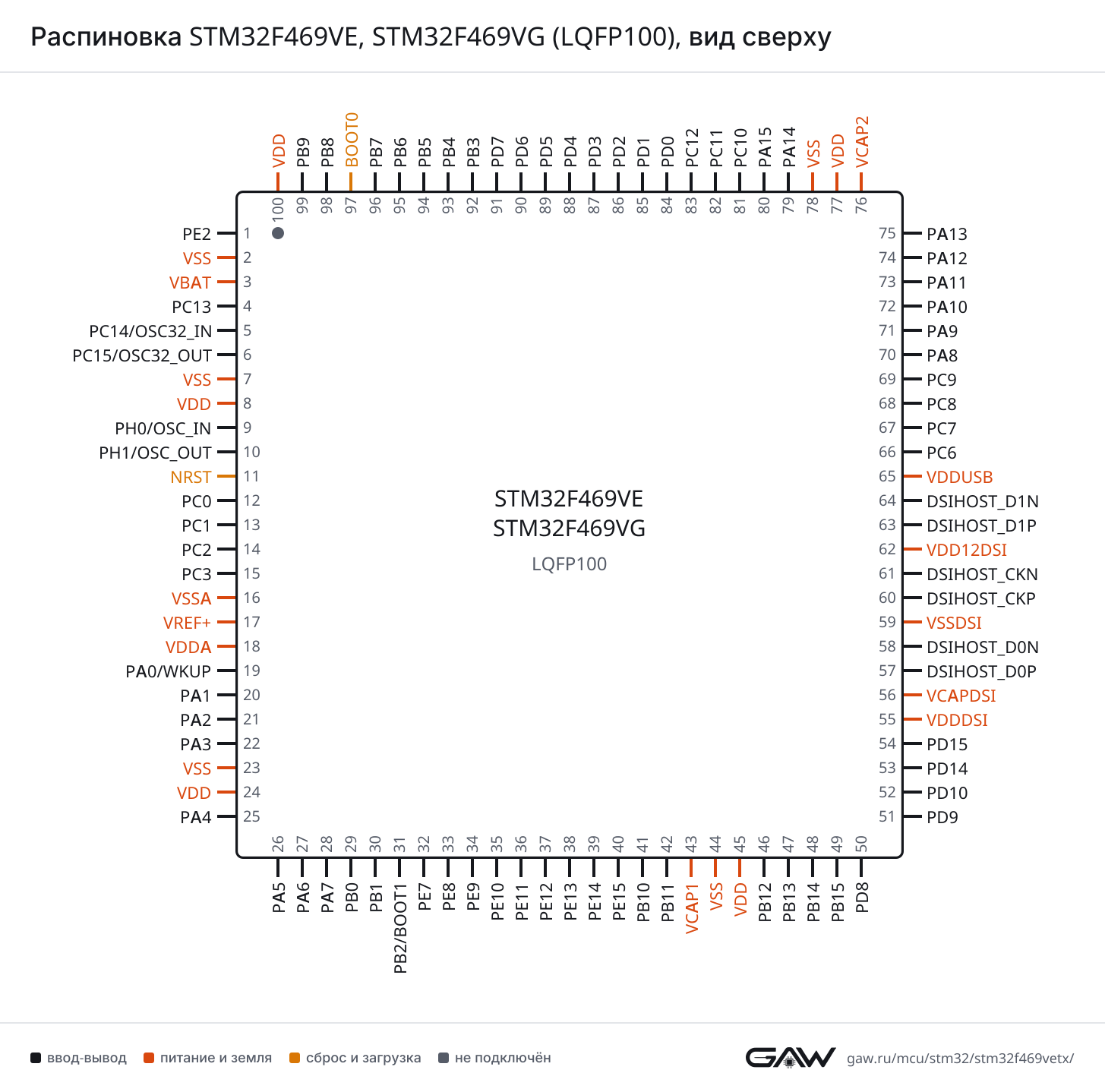

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F469VE, STM32F469VG в корпусе LQFP100, вид сверхуSTM32F469VESTM32F469VGLQFP100, вид сверхуPE2 — вывод 1: FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLK1PE2VSS — вывод 22VSSVBAT — вывод 33VBATPC13 — вывод 4: RTC_AF14PC13PC14/OSC32_IN — вывод 5: RCC_OSC32_IN5PC14/OSC32_INPC15/OSC32_OUT — вывод 6: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT6PC15/OSC32_OUTVSS — вывод 77VSSVDD — вывод 88VDDPH0/OSC_IN — вывод 9: RCC_OSC_IN9PH0/OSC_INPH1/OSC_OUT — вывод 10: RCC_OSC_OUT10PH1/OSC_OUTNRST — вывод 1111NRSTPC0 — вывод 12: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, LTDC_R5, USB_OTG_HS_ULPI_STP12PC0PC1 — вывод 13: ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD, SAI1_SD_A, SPI2_MOSI, SYS_TRACED013PC1PC2 — вывод 14: ADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0, I2S2_ext_SD, SPI2_MISO, USB_OTG_HS_ULPI_DIR14PC2PC3 — вывод 15: ADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT15PC3VSSA — вывод 1616VSSAVREF+ — вывод 1717VREF+VDDA — вывод 1818VDDAPA0/WKUP — вывод 19: ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS19PA0/WKUPPA1 — вывод 20: ADC1_IN1, ADC2_IN1, ADC3_IN1, LTDC_R2, QUADSPI_BK1_IO3, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS20PA1PA2 — вывод 21: ADC1_IN2, ADC2_IN2, ADC3_IN2, LTDC_R1, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX21PA2PA3 — вывод 22: ADC1_IN3, ADC2_IN3, ADC3_IN3, LTDC_B2, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D022PA3VSS — вывод 2323VSSVDD — вывод 2424VDDPA4 — вывод 25: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF25PA4PA5 — вывод 26: ADC1_IN5, ADC2_IN5, DAC_OUT2, LTDC_R4, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK26PA5PA6 — вывод 27: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN27PA6PA7 — вывод 28: ADC1_IN7, ADC2_IN7, FMC_SDNWE, QUADSPI_CLK, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N28PA7PB0 — вывод 29: ADC1_IN8, ADC2_IN8, LTDC_G1, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USB_OTG_HS_ULPI_D129PB0PB1 — вывод 30: ADC1_IN9, ADC2_IN9, LTDC_G0, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D230PB1PB2/BOOT1 — вывод 3131PB2/BOOT1PE7 — вывод 32: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RX32PE7PE8 — вывод 33: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TX33PE8PE9 — вывод 34: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH134PE9PE10 — вывод 35: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N35PE10PE11 — вывод 36: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, LTDC_G3, SPI4_NSS, TIM1_CH236PE11PE12 — вывод 37: FMC_D9, FMC_DA9, LTDC_B4, SPI4_SCK, TIM1_CH3N37PE12PE13 — вывод 38: FMC_D10, FMC_DA10, LTDC_DE, SPI4_MISO, TIM1_CH338PE13PE14 — вывод 39: FMC_D11, FMC_DA11, LTDC_CLK, SPI4_MOSI, TIM1_CH439PE14PE15 — вывод 40: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKIN40PE15PB10 — вывод 41: I2C2_SCL, I2S2_CK, LTDC_G4, QUADSPI_BK1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D341PB10PB11 — вывод 42: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DSIHOST_TE, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D442PB11VCAP1 — вывод 4343VCAP1VSS — вывод 4444VSSVDD — вывод 4545VDDPB12 — вывод 46: CAN2_RX, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D546PB12PB13 — вывод 47: CAN2_TX, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS47PB13PB14 — вывод 48: I2S2_ext_SD, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DM48PB14PB15 — вывод 49: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DP49PB15PD8 — вывод 50: FMC_D13, FMC_DA13, USART3_TX50PD8PD9 — вывод 51: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RX51PD9PD10 — вывод 52: FMC_D15, FMC_DA15, LTDC_B3, USART3_CK52PD10PD14 — вывод 53: FMC_D0, FMC_DA0, TIM4_CH353PD14PD15 — вывод 54: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, TIM4_CH454PD15VDDDSI — вывод 5555VDDDSIVCAPDSI — вывод 5656VCAPDSIDSIHOST_D0P — вывод 57: DSIHOST_D0P57DSIHOST_D0PDSIHOST_D0N — вывод 58: DSIHOST_D0N58DSIHOST_D0NVSSDSI — вывод 5959VSSDSIDSIHOST_CKP — вывод 60: DSIHOST_CKP60DSIHOST_CKPDSIHOST_CKN — вывод 61: DSIHOST_CKN61DSIHOST_CKNVDD12DSI — вывод 6262VDD12DSIDSIHOST_D1P — вывод 63: DSIHOST_D1P63DSIHOST_D1PDSIHOST_D1N — вывод 64: DSIHOST_D1N64DSIHOST_D1NVDDUSB — вывод 6565VDDUSBPC6 — вывод 66: DCMI_D0, I2S2_MCK, LTDC_HSYNC, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TX66PC6PC7 — вывод 67: DCMI_D1, I2S3_MCK, LTDC_G6, SDIO_D7, TIM3_CH2, TIM8_CH2, USART6_RX67PC7PC8 — вывод 68: DCMI_D2, SDIO_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, USART6_CK68PC8PC9 — вывод 69: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH469PC9PA8 — вывод 70: I2C3_SCL, LTDC_R6, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF70PA8PA9 — вывод 71: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS71PA9PA10 — вывод 72: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_ID72PA10PA11 — вывод 73: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, LTDC_R4, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM73PA11PA12 — вывод 74: CAN1_TX, LTDC_R5, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP74PA12PA13 — вывод 75: SYS_JTMS-SWDIO75PA13VCAP2 — вывод 7676VCAP2VDD — вывод 7777VDDVSS — вывод 7878VSSPA14 — вывод 79: SYS_JTCK-SWCLK79PA14PA15 — вывод 80: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR80PA15PC10 — вывод 81: DCMI_D8, I2S3_CK, LTDC_R2, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TX81PC10PC11 — вывод 82: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, I2S3_ext_SD, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RX82PC11PC12 — вывод 83: DCMI_D9, I2S3_SD, SDIO_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CK83PC12PD0 — вывод 84: CAN1_RX, FMC_D2, FMC_DA284PD0PD1 — вывод 85: CAN1_TX, FMC_D3, FMC_DA385PD1PD2 — вывод 86: DCMI_D11, SDIO_CMD, SYS_TRACED2, TIM3_ETR, UART5_RX86PD2PD3 — вывод 87: DCMI_D5, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTS87PD3PD4 — вывод 88: FMC_NOE, USART2_RTS88PD4PD5 — вывод 89: FMC_NWE, USART2_TX89PD5PD6 — вывод 90: DCMI_D10, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SPI3_MOSI, USART2_RX90PD6PD7 — вывод 91: FMC_NE1, USART2_CK91PD7PB3 — вывод 92: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH292PB3PB4 — вывод 93: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH193PB4PB5 — вывод 94: CAN2_RX, DCMI_D10, FMC_SDCKE1, I2C1_SMBA, I2S3_SD, LTDC_G7, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D794PB5PB6 — вывод 95: CAN2_TX, DCMI_D5, FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TX95PB6PB7 — вывод 96: DCMI_VSYNC, FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX96PB7BOOT0 — вывод 9797BOOT0PB8 — вывод 98: CAN1_RX, DCMI_D6, I2C1_SCL, LTDC_B6, SDIO_D4, TIM10_CH1, TIM4_CH398PB8PB9 — вывод 99: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, LTDC_B7, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH499PB9VDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (70, AF7)
CTSPA11 (73, AF7)
RTSPA12 (74, AF7)
RXPA10 (72, AF7), PB7 (96, AF7)
TXPA9 (71, AF7), PB6 (95, AF7)
USART2CKPA4 (25, AF7), PD7 (91, AF7)
CTSPA0/WKUP (19, AF7), PD3 (87, AF7)
RTSPA1 (20, AF7), PD4 (88, AF7)
RXPA3 (22, AF7), PD6 (90, AF7)
TXPA2 (21, AF7), PD5 (89, AF7)
USART3CKPB12 (46, AF7), PD10 (52, AF7), PC12 (83, AF7)
CTSPB13 (47, AF7)
RTSPB14 (48, AF7)
RXPB11 (42, AF7), PD9 (51, AF7), PC11 (82, AF7)
TXPB10 (41, AF7), PD8 (50, AF7), PC10 (81, AF7)
USART6CKPC8 (68, AF8)
RXPC7 (67, AF8)
TXPC6 (66, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPA1 (20, AF8), PC11 (82, AF8)
TXPA0/WKUP (19, AF8), PC10 (81, AF8)
UART5RXPD2 (86, AF8)
TXPC12 (83, AF8)
UART7RXPE7 (32, AF8)
TXPE8 (33, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (27, AF5), PB4 (93, AF5)
MOSIPA7 (28, AF5), PB5 (94, AF5)
NSSPA4 (25, AF5), PA15 (80, AF5)
SCKPA5 (26, AF5), PB3 (92, AF5)
SPI2MISOPC2 (14, AF5), PB14 (48, AF5)
MOSIPC1 (13, AF5), PC3 (15, AF5), PB15 (49, AF5)
NSSPB12 (46, AF5), PB9 (99, AF5)
SCKPB10 (41, AF5), PB13 (47, AF5), PA9 (71, AF5), PD3 (87, AF5)
SPI3MISOPC11 (82, AF6), PB4 (93, AF6)
MOSIPC12 (83, AF6), PD6 (90, AF5), PB5 (94, AF6)
NSSPA4 (25, AF6), PA15 (80, AF6)
SCKPC10 (81, AF6), PB3 (92, AF6)
SPI4MISOPE13 (38, AF5)
MOSIPE14 (39, AF5)
NSSPE11 (36, AF5)
SCKPE2 (1, AF5), PE12 (37, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (69, AF5)
I2S2CKPB10 (41, AF5), PB13 (47, AF5), PA9 (71, AF5), PD3 (87, AF5)
ext_SDPC2 (14, AF6), PB14 (48, AF6)
MCKPC6 (66, AF5)
SDPC1 (13, AF5), PC3 (15, AF5), PB15 (49, AF5)
WSPB12 (46, AF5), PB9 (99, AF5)
I2S3CKPC10 (81, AF6), PB3 (92, AF6)
ext_SDPC11 (82, AF5), PB4 (93, AF7)
MCKPC7 (67, AF6)
SDPC12 (83, AF6), PD6 (90, AF5), PB5 (94, AF6)
WSPA4 (25, AF6), PA15 (80, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (95, AF4), PB8 (98, AF4)
SDAPB7 (96, AF4), PB9 (99, AF4)
SMBAPB5 (94, AF4)
I2C2SCLPB10 (41, AF4)
SDAPB11 (42, AF4)
SMBAPB12 (46, AF4)
I2C3SCLPA8 (70, AF4)
SDAPC9 (69, AF4)
SMBAPA9 (71, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (73, AF9), PD0 (84, AF9), PB8 (98, AF9)
TXPA12 (74, AF9), PD1 (85, AF9), PB9 (99, AF9)
CAN2RXPB12 (46, AF9), PB5 (94, AF9)
TXPB13 (47, AF9), PB6 (95, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (73, AF10)
DPPA12 (74, AF10)
IDPA10 (72, AF10)
SOFPA8 (70, AF10)
VBUSPA9 (71)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (48, AF12)
DPPB15 (49, AF12)
IDPB12 (46, AF12)
SOFPA4 (25, AF12)
ULPI_CKPA5 (26, AF10)
ULPI_D0PA3 (22, AF10)
ULPI_D1PB0 (29, AF10)
ULPI_D2PB1 (30, AF10)
ULPI_D3PB10 (41, AF10)
ULPI_D4PB11 (42, AF10)
ULPI_D5PB12 (46, AF10)
ULPI_D6PB13 (47, AF10)
ULPI_D7PB5 (94, AF10)
ULPI_DIRPC2 (14, AF10)
ULPI_NXTPC3 (15, AF10)
ULPI_STPPC0 (12, AF10)
VBUSPB13 (47)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (83, AF12)
CMDPD2 (86, AF12)
D0PC8 (68, AF12)
D1PC9 (69, AF12)
D2PC10 (81, AF12)
D3PC11 (82, AF12)
D4PB8 (98, AF12)
D5PB9 (99, AF12)
D6PC6 (66, AF12)
D7PC7 (67, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (69, AF9)
BK1_IO1PC10 (81, AF9)
BK1_IO2PE2 (1, AF9)
BK1_IO3PA1 (20, AF9)
BK1_NCSPB10 (41, AF9), PB6 (95, AF10)
BK2_IO0PE7 (32, AF10)
BK2_IO1PE8 (33, AF10)
BK2_IO2PE9 (34, AF10)
BK2_IO3PE10 (35, AF10)
BK2_NCSPC11 (82, AF9)
CLKPA7 (28, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1MCLK_APE2 (1, AF6)
SD_APC1 (13, AF6), PD6 (90, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (36), PB11 (42), PA11 (73), PC11 (82)
EXTI15PC15/OSC32_OUT (6), PE15 (40), PB15 (49), PD15 (54), PA15 (80)
IN0PA0/WKUP (19)
IN1PA1 (20)
IN2PA2 (21)
IN3PA3 (22)
IN4PA4 (25)
IN5PA5 (26)
IN6PA6 (27)
IN7PA7 (28)
IN8PB0 (29)
IN9PB1 (30)
IN10PC0 (12)
IN11PC1 (13)
IN12PC2 (14)
IN13PC3 (15)
ADC2EXTI11PE11 (36), PB11 (42), PA11 (73), PC11 (82)
EXTI15PC15/OSC32_OUT (6), PE15 (40), PB15 (49), PD15 (54), PA15 (80)
IN0PA0/WKUP (19)
IN1PA1 (20)
IN2PA2 (21)
IN3PA3 (22)
IN4PA4 (25)
IN5PA5 (26)
IN6PA6 (27)
IN7PA7 (28)
IN8PB0 (29)
IN9PB1 (30)
IN10PC0 (12)
IN11PC1 (13)
IN12PC2 (14)
IN13PC3 (15)
ADC3EXTI11PE11 (36), PB11 (42), PA11 (73), PC11 (82)
EXTI15PC15/OSC32_OUT (6), PE15 (40), PB15 (49), PD15 (54), PA15 (80)
IN0PA0/WKUP (19)
IN1PA1 (20)
IN2PA2 (21)
IN3PA3 (22)
IN10PC0 (12)
IN11PC1 (13)
IN12PC2 (14)
IN13PC3 (15)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PE9 (34), PD9 (51), PC9 (69), PA9 (71), PB9 (99)
OUT1PA4 (25)
OUT2PA5 (26)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (27, AF1), PE15 (40, AF1), PB12 (46, AF1)
CH1PE9 (34, AF1), PA8 (70, AF1)
CH1NPA7 (28, AF1), PE8 (33, AF1), PB13 (47, AF1)
CH2PE11 (36, AF1), PA9 (71, AF1)
CH2NPB0 (29, AF1), PE10 (35, AF1), PB14 (48, AF1)
CH3PE13 (38, AF1), PA10 (72, AF1)
CH3NPB1 (30, AF1), PE12 (37, AF1), PB15 (49, AF1)
CH4PE14 (39, AF1), PA11 (73, AF1)
ETRPE7 (32, AF1), PA12 (74, AF1)
TIM2CH1PA0/WKUP (19, AF1), PA5 (26, AF1), PA15 (80, AF1)
CH2PA1 (20, AF1), PB3 (92, AF1)
CH3PA2 (21, AF1), PB10 (41, AF1)
CH4PA3 (22, AF1), PB11 (42, AF1)
ETRPA0/WKUP (19, AF1), PA5 (26, AF1), PA15 (80, AF1)
TIM3CH1PA6 (27, AF2), PC6 (66, AF2), PB4 (93, AF2)
CH2PA7 (28, AF2), PC7 (67, AF2), PB5 (94, AF2)
CH3PB0 (29, AF2), PC8 (68, AF2)
CH4PB1 (30, AF2), PC9 (69, AF2)
ETRPD2 (86, AF2)
TIM4CH1PB6 (95, AF2)
CH2PB7 (96, AF2)
CH3PD14 (53, AF2), PB8 (98, AF2)
CH4PD15 (54, AF2), PB9 (99, AF2)
TIM5CH1PA0/WKUP (19, AF2)
CH2PA1 (20, AF2)
CH3PA2 (21, AF2)
CH4PA3 (22, AF2)
TIM8BKINPA6 (27, AF3)
CH1PC6 (66, AF3)
CH1NPA5 (26, AF3), PA7 (28, AF3)
CH2PC7 (67, AF3)
CH2NPB0 (29, AF3), PB14 (48, AF3)
CH3PC8 (68, AF3)
CH3NPB1 (30, AF3), PB15 (49, AF3)
CH4PC9 (69, AF3)
ETRPA0/WKUP (19, AF3)
TIM9CH1PA2 (21, AF3)
CH2PA3 (22, AF3)
TIM10CH1PB8 (98, AF3)
TIM11CH1PB9 (99, AF3)
TIM12CH1PB14 (48, AF9)
CH2PB15 (49, AF9)
TIM13CH1PA6 (27, AF9)
TIM14CH1PA7 (28, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (4)
REFINPB15 (49, AF0)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA23PE2 (1, AF12)
CLKPD3 (87, AF12)
D0PD14 (53, AF12)
D1PD15 (54, AF12)
D2PD0 (84, AF12)
D3PD1 (85, AF12)
D4PE7 (32, AF12)
D5PE8 (33, AF12)
D6PE9 (34, AF12)
D7PE10 (35, AF12)
D8PE11 (36, AF12)
D9PE12 (37, AF12)
D10PE13 (38, AF12)
D11PE14 (39, AF12)
D12PE15 (40, AF12)
D13PD8 (50, AF12)
D14PD9 (51, AF12)
D15PD10 (52, AF12)
DA0PD14 (53, AF12)
DA1PD15 (54, AF12)
DA2PD0 (84, AF12)
DA3PD1 (85, AF12)
DA4PE7 (32, AF12)
DA5PE8 (33, AF12)
DA6PE9 (34, AF12)
DA7PE10 (35, AF12)
DA8PE11 (36, AF12)
DA9PE12 (37, AF12)
DA10PE13 (38, AF12)
DA11PE14 (39, AF12)
DA12PE15 (40, AF12)
DA13PD8 (50, AF12)
DA14PD9 (51, AF12)
DA15PD10 (52, AF12)
NE1PD7 (91, AF12)
NLPB7 (96, AF12)
NOEPD4 (88, AF12)
NWAITPD6 (90, AF12)
NWEPD5 (89, AF12)
SDCKE0PC3 (15, AF12)
SDCKE1PB5 (94, AF12)
SDNE0PC2 (14, AF12)
SDNE1PB6 (95, AF12)
SDNWEPC0 (12, AF12), PA7 (28, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (66, AF13), PA9 (71, AF13)
D1PC7 (67, AF13), PA10 (72, AF13)
D2PC8 (68, AF13)
D3PC9 (69, AF13)
D4PC11 (82, AF13)
D5PD3 (87, AF13), PB6 (95, AF13)
D6PB8 (98, AF13)
D7PB9 (99, AF13)
D8PC10 (81, AF13)
D9PC12 (83, AF13)
D10PD6 (90, AF13), PB5 (94, AF13)
D11PD2 (86, AF13)
HSYNCPA4 (25, AF13)
PIXCLKPA6 (27, AF13)
VSYNCPB7 (96, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB2PA3 (22, AF9), PD6 (90, AF14)
B3PD10 (52, AF14)
B4PE12 (37, AF14)
B5PA3 (22, AF14)
B6PB8 (98, AF14)
B7PB9 (99, AF14)
CLKPE14 (39, AF14)
DEPE13 (38, AF14)
G0PB1 (30, AF14)
G1PB0 (29, AF14)
G2PA6 (27, AF14)
G3PE11 (36, AF14)
G4PB10 (41, AF14)
G5PB11 (42, AF14)
G6PC7 (67, AF14)
G7PD3 (87, AF14), PB5 (94, AF14)
HSYNCPC6 (66, AF14)
R1PA2 (21, AF14)
R2PA1 (20, AF14), PC10 (81, AF14)
R3PB0 (29, AF9)
R4PA5 (26, AF14), PA11 (73, AF14)
R5PC0 (12, AF14), PA12 (74, AF14)
R6PB1 (30, AF9), PA8 (70, AF14)
R7PE15 (40, AF14)
VSYNCPA4 (25, AF14)

DSI — хост MIPI DSI

БлокСигналВыводы
DSIHOSTCKNDSIHOST_CKN (61)
CKPDSIHOST_CKP (60)
D0NDSIHOST_D0N (58)
D0PDSIHOST_D0P (57)
D1NDSIHOST_D1N (64)
D1PDSIHOST_D1P (63)
TEPB11 (42, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (79, AF0)
JTDIPA15 (80, AF0)
JTDO-SWOPB3 (92, AF0)
JTMS-SWDIOPA13 (75, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PC1 (13, AF0)
TRACED1PC8 (68, AF0)
TRACED2PD2 (86, AF0)
TRACED3PC12 (83, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (70, AF0)
MCO_2PC9 (69, AF0)
OSC_INPH0/OSC_IN (9)
OSC_OUTPH1/OSC_OUT (10)
OSC32_INPC14/OSC32_IN (5)
OSC32_OUTPC15/OSC32_OUT (6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0/WKUP (19)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
2VSSпитание—
3VBATпитание—
4PC13ввод-выводRTC_AF1
5PC14/OSC32_INввод-выводRCC_OSC32_IN
6PC15/OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
7VSSпитание—
8VDDпитание—
9PH0/OSC_INввод-выводRCC_OSC_IN
10PH1/OSC_OUTввод-выводRCC_OSC_OUT
11NRSTсброс—
12PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), USB_OTG_HS_ULPI_STP (AF10)
13PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0)
14PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0 (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
15PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
16VSSAпитание—
17VREF+питание—
18VDDAпитание—
19PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
20PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
21PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, LTDC_R1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
22PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, LTDC_B2 (AF9), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
23VSSпитание—
24VDDпитание—
25PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
26PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
27PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
28PA7ввод-выводADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), QUADSPI_CLK (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
29PB0ввод-выводADC1_IN8, ADC2_IN8, LTDC_G1 (AF14), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10)
30PB1ввод-выводADC1_IN9, ADC2_IN9, LTDC_G0 (AF14), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
31PB2/BOOT1ввод-вывод—
32PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
33PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
34PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1)
35PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1)
36PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SPI4_NSS (AF5), TIM1_CH2 (AF1)
37PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SPI4_SCK (AF5), TIM1_CH3N (AF1)
38PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SPI4_MISO (AF5), TIM1_CH3 (AF1)
39PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
40PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
41PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
42PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DSIHOST_TE (AF13), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
43VCAP1питание—
44VSSпитание—
45VDDпитание—
46PB12ввод-выводCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
47PB13ввод-выводCAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
48PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
49PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
50PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
51PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
52PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
53PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
54PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
55VDDDSIпитание—
56VCAPDSIпитание—
57DSIHOST_D0PслужебныйDSIHOST_D0P
58DSIHOST_D0NслужебныйDSIHOST_D0N
59VSSDSIпитание—
60DSIHOST_CKPслужебныйDSIHOST_CKP
61DSIHOST_CKNслужебныйDSIHOST_CKN
62VDD12DSIпитание—
63DSIHOST_D1PслужебныйDSIHOST_D1P
64DSIHOST_D1NслужебныйDSIHOST_D1N
65VDDUSBпитание—
66PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
67PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
68PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
69PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
70PA8ввод-выводI2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
71PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
72PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
73PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
74PA12ввод-выводCAN1_TX (AF9), LTDC_R5 (AF14), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
75PA13ввод-выводSYS_JTMS-SWDIO (AF0)
76VCAP2питание—
77VDDпитание—
78VSSпитание—
79PA14ввод-выводSYS_JTCK-SWCLK (AF0)
80PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
81PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
82PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
83PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
84PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
85PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
86PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
87PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
88PD4ввод-выводFMC_NOE (AF12), USART2_RTS (AF7)
89PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
90PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
91PD7ввод-выводFMC_NE1 (AF12), USART2_CK (AF7)
92PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
93PB4ввод-выводI2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
94PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S3_SD (AF6), LTDC_G7 (AF14), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
95PB6ввод-выводCAN2_TX (AF9), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
96PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
97BOOT0загрузка—
98PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), I2C1_SCL (AF4), LTDC_B6 (AF14), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
99PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT3резервное питание: часы реального времени и резервные регистры
VCAP143—
VCAP276—
VCAPDSI56вывод стабилизатора блока DSI для внешнего конденсатора
VDD8, 24, 45, 77, 100питание цифровой части и линий ввода-вывода
VDD12DSI62питание 1,2 В блока DSI
VDDA18питание аналоговой части: АЦП, ЦАП, генераторы
VDDDSI55питание блока DSI
VDDUSB65питание приёмопередатчика USB
VREF+17верхнее опорное напряжение АЦП и ЦАП
VSS2, 7, 23, 44, 78общий провод (земля)
VSSA16общий провод аналоговой части
VSSDSI59общий провод блока DSI
NRST11сброс, активный уровень — низкий
BOOT097выбор источника загрузки при сбросе
DSIHOST_CKN61линия интерфейса DSI
DSIHOST_CKP60линия интерфейса DSI
DSIHOST_D0N58линия интерфейса DSI
DSIHOST_D0P57линия интерфейса DSI
DSIHOST_D1N64линия интерфейса DSI
DSIHOST_D1P63линия интерфейса DSI

Исполнения

В базе STM32CubeMX эта группа называется STM32F469V(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F469VESTM32F469VETx512 КБ320 КБ
STM32F469VGSTM32F469VGTx1 МБ320 КБ

Линейка STM32F469/479, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F469VISTM32F469/479100 из 100выводы совпадают полностью
STM32F479VG, STM32F479VISTM32F469/479100 из 100выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F469VE?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 71, AF7) или PB6 (вывод 95, AF7), USART1_RX — на PA10 (вывод 72, AF7) или PB7 (вывод 96, AF7).

Где у STM32F469VE выводы SWD для программатора?

SWDIO — PA13 (вывод 75, AF0), SWCLK — PA14 (вывод 79, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F469VE?

I2C1_SCL — PB6 (вывод 95, AF4) или PB8 (вывод 98, AF4), I2C1_SDA — PB7 (вывод 96, AF4) или PB9 (вывод 99, AF4).

Сколько выводов ввода-вывода у STM32F469VE в корпусе LQFP100?

71 из 100. Ещё 21 вывод занят питанием и землёй, остальные 8 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F469VE и STM32F469VG?

Объёмом памяти: STM32F469VE — 512 КБ флеш-памяти и 320 КБ ОЗУ, STM32F469VG — 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F469VE?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
