STM32F479AG и STM32F479AI в корпусе UFBGA169: распиновка

STM32F479AG и STM32F479AI — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 1 и 2 МБ флеш-памяти и 320 КБ ОЗУ. Корпус UFBGA169 — 169 шариков, из них 128 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 180 МГц
Флеш-память
1 и 2 МБ
ОЗУ
320 КБ
Корпус
UFBGA169, 169 шариков
Линий ввода-вывода
128
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

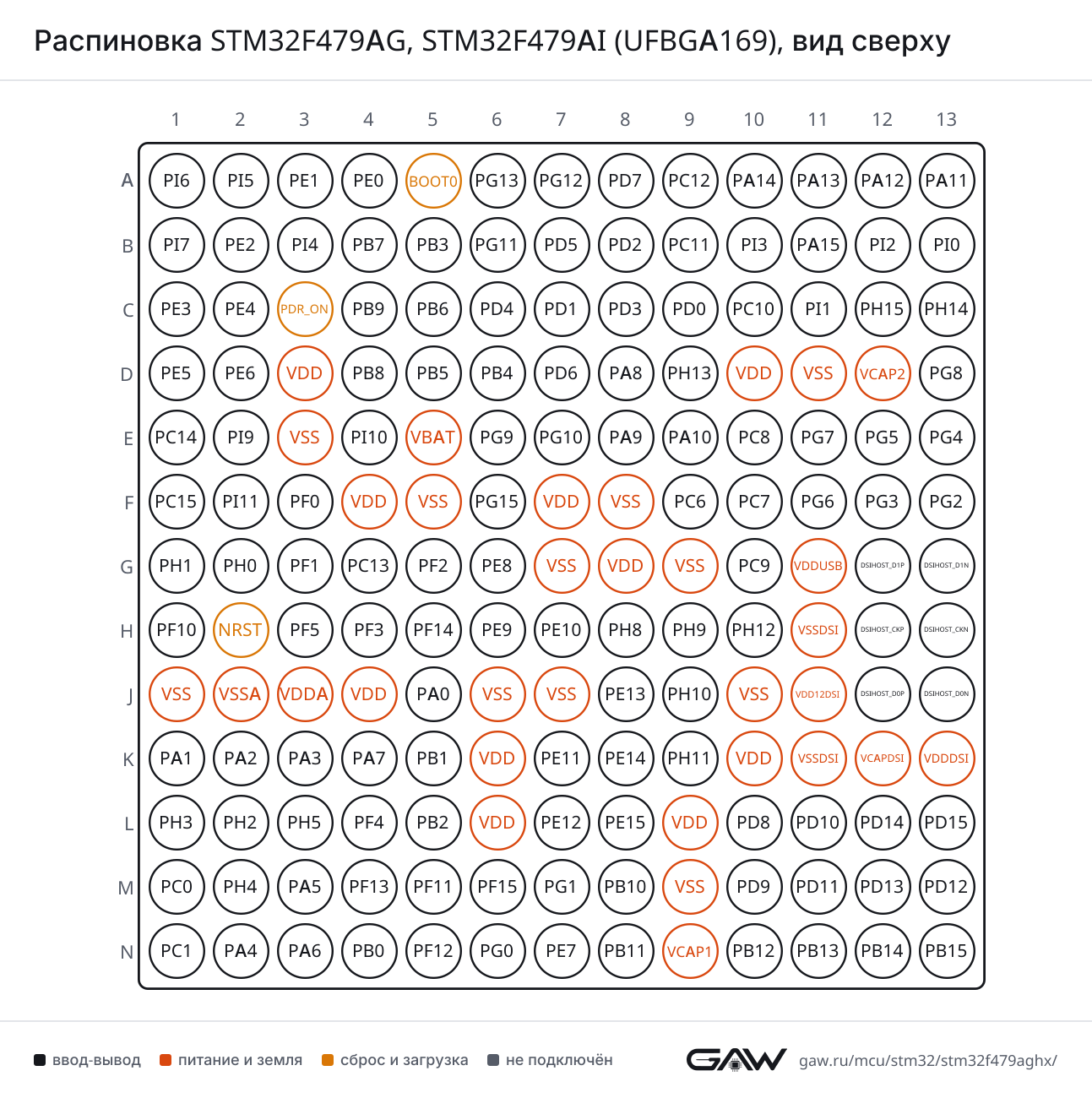

Схема корпуса UFBGA169

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F479AG, STM32F479AI в корпусе UFBGA169, вид сверхуABCDEFGHJKLMN12345678910111213PI6 — шарик A1: DCMI_D6, FMC_D28, LTDC_B6, TIM8_CH2PI6PI5 — шарик A2: DCMI_VSYNC, FMC_NBL3, LTDC_B5, TIM8_CH1PI5PE1 — шарик A3: DCMI_D3, FMC_NBL1, UART8_TXPE1PE0 — шарик A4: DCMI_D2, FMC_NBL0, TIM4_ETR, UART8_RXPE0BOOT0 — шарик A5BOOT0PG13 — шарик A6: FMC_A24, LTDC_R0, SPI6_SCK, SYS_TRACED0, USART6_CTSPG13PG12 — шарик A7: FMC_NE4, LTDC_B1, LTDC_B4, SPI6_MISO, USART6_RTSPG12PD7 — шарик A8: FMC_NE1, USART2_CKPD7PC12 — шарик A9: DCMI_D9, I2S3_SD, SDIO_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CKPC12PA14 — шарик A10: SYS_JTCK-SWCLKPA14PA13 — шарик A11: SYS_JTMS-SWDIOPA13PA12 — шарик A12: CAN1_TX, LTDC_R5, TIM1_ETR, USART1_RTS, USB_OTG_FS_DPPA12PA11 — шарик A13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, LTDC_R4, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PI7 — шарик B1: DCMI_D7, FMC_D29, LTDC_B7, TIM8_CH3PI7PE2 — шарик B2: FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PI4 — шарик B3: DCMI_D5, FMC_NBL2, LTDC_B4, TIM8_BKINPI4PB7 — шарик B4: DCMI_VSYNC, FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PB3 — шарик B5: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PG11 — шарик B6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, LTDC_B3PG11PD5 — шарик B7: FMC_NWE, USART2_TXPD5PD2 — шарик B8: DCMI_D11, SDIO_CMD, SYS_TRACED2, TIM3_ETR, UART5_RXPD2PC11 — шарик B9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, I2S3_ext_SD, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PI3 — шарик B10: DCMI_D10, FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETRPI3PA15 — шарик B11: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PI2 — шарик B12: DCMI_D9, FMC_D26, I2S2_ext_SD, LTDC_G7, SPI2_MISO, TIM8_CH4PI2PI0 — шарик B13: DCMI_D13, FMC_D24, I2S2_WS, LTDC_G5, SPI2_NSS, TIM5_CH4PI0PE3 — шарик C1: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3PE4 — шарик C2: DCMI_D4, FMC_A20, LTDC_B0, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4PDR_ON — шарик C3PDR_ONPB9 — шарик C4: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, LTDC_B7, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PB6 — шарик C5: CAN2_TX, DCMI_D5, FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TXPB6PD4 — шарик C6: FMC_NOE, USART2_RTSPD4PD1 — шарик C7: CAN1_TX, FMC_D3, FMC_DA3PD1PD3 — шарик C8: DCMI_D5, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTSPD3PD0 — шарик C9: CAN1_RX, FMC_D2, FMC_DA2PD0PC10 — шарик C10: DCMI_D8, I2S3_CK, LTDC_R2, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PI1 — шарик C11: DCMI_D8, FMC_D25, I2S2_CK, LTDC_G6, SPI2_SCKPI1PH15 — шарик C12: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11, FMC_D23, LTDC_G4, TIM8_CH3NPH15PH14 — шарик C13: DCMI_D4, FMC_D22, LTDC_G3, TIM8_CH2NPH14PE5 — шарик D1: DCMI_D6, FMC_A21, LTDC_G0, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PE6 — шарик D2: DCMI_D7, FMC_A22, LTDC_G1, SAI1_SD_A, SPI4_MOSI, SYS_TRACED3, TIM9_CH2PE6VDD — шарик D3VDDPB8 — шарик D4: CAN1_RX, DCMI_D6, I2C1_SCL, LTDC_B6, SDIO_D4, TIM10_CH1, TIM4_CH3PB8PB5 — шарик D5: CAN2_RX, DCMI_D10, FMC_SDCKE1, I2C1_SMBA, I2S3_SD, LTDC_G7, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7PB5PB4 — шарик D6: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PD6 — шарик D7: DCMI_D10, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6PA8 — шарик D8: I2C3_SCL, LTDC_R6, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PH13 — шарик D9: CAN1_TX, FMC_D21, LTDC_G2, TIM8_CH1NPH13VDD — шарик D10VDDVSS — шарик D11VSSVCAP2 — шарик D12VCAP2PG8 — шарик D13: FMC_SDCLK, LTDC_G7, SPI6_NSS, USART6_RTSPG8PC14/OSC32_IN — шарик E1: RCC_OSC32_INPC14PI9 — шарик E2: CAN1_RX, DAC_EXTI9, FMC_D30, LTDC_VSYNCPI9VSS — шарик E3VSSPI10 — шарик E4: FMC_D31, LTDC_HSYNCPI10VBAT — шарик E5VBATPG9 — шарик E6: DAC_EXTI9, DCMI_VSYNC, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, USART6_RXPG9PG10 — шарик E7: DCMI_D2, FMC_NE3, LTDC_B2, LTDC_G3PG10PA9 — шарик E8: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA10 — шарик E9: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC8 — шарик E10: DCMI_D2, SDIO_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, USART6_CKPC8PG7 — шарик E11: DCMI_D13, FMC_INT, LTDC_CLK, SAI1_MCLK_A, USART6_CKPG7PG5 — шарик E12: FMC_A15, FMC_BA1PG5PG4 — шарик E13: FMC_A14, FMC_BA0PG4PC15/OSC32_OUT — шарик F1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15PI11 — шарик F2: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6, USB_OTG_HS_ULPI_DIRPI11PF0 — шарик F3: FMC_A0, I2C2_SDAPF0VDD — шарик F4VDDVSS — шарик F5VSSPG15 — шарик F6: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13, FMC_SDNCAS, USART6_CTSPG15VDD — шарик F7VDDVSS — шарик F8VSSPC6 — шарик F9: DCMI_D0, I2S2_MCK, LTDC_HSYNC, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC7 — шарик F10: DCMI_D1, I2S3_MCK, LTDC_G6, SDIO_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PG6 — шарик F11: DCMI_D12, LTDC_R7PG6PG3 — шарик F12: FMC_A13PG3PG2 — шарик F13: FMC_A12PG2PH1/OSC_OUT — шарик G1: RCC_OSC_OUTPH1PH0/OSC_IN — шарик G2: RCC_OSC_INPH0PF1 — шарик G3: FMC_A1, I2C2_SCLPF1PC13 — шарик G4: RTC_AF1PC13PF2 — шарик G5: FMC_A2, I2C2_SMBAPF2PE8 — шарик G6: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8VSS — шарик G7VSSVDD — шарик G8VDDVSS — шарик G9VSSPC9 — шарик G10: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4PC9VDDUSB — шарик G11VDDUSBDSIHOST_D1P — шарик G12: DSIHOST_D1PDSIHOSTD1PDSIHOST_D1N — шарик G13: DSIHOST_D1NDSIHOSTD1NPF10 — шарик H1: ADC3_IN8, DCMI_D11, LTDC_DE, QUADSPI_CLKPF10NRST — шарик H2NRSTPF5 — шарик H3: ADC3_IN15, FMC_A5PF5PF3 — шарик H4: ADC3_IN9, FMC_A3PF3PF14 — шарик H5: FMC_A8PF14PE9 — шарик H6: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1PE9PE10 — шарик H7: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2NPE10PH8 — шарик H8: DCMI_HSYNC, FMC_D16, I2C3_SDA, LTDC_R2PH8PH9 — шарик H9: DAC_EXTI9, DCMI_D0, FMC_D17, I2C3_SMBA, LTDC_R3, TIM12_CH2PH9PH12 — шарик H10: DCMI_D3, FMC_D20, LTDC_R6, TIM5_CH3PH12VSSDSI — шарик H11VSSDSIDSIHOST_CKP — шарик H12: DSIHOST_CKPDSIHOSTCKPDSIHOST_CKN — шарик H13: DSIHOST_CKNDSIHOSTCKNVSS — шарик J1VSSVSSA — шарик J2VSSAVDDA — шарик J3VDDAVDD — шарик J4VDDPA0/WKUP — шарик J5: ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0VSS — шарик J6VSSVSS — шарик J7VSSPE13 — шарик J8: FMC_D10, FMC_DA10, LTDC_DE, SPI4_MISO, TIM1_CH3PE13PH10 — шарик J9: DCMI_D1, FMC_D18, LTDC_R4, TIM5_CH1PH10VSS — шарик J10VSSVDD12DSI — шарик J11VDD12DSIDSIHOST_D0P — шарик J12: DSIHOST_D0PDSIHOSTD0PDSIHOST_D0N — шарик J13: DSIHOST_D0NDSIHOSTD0NPA1 — шарик K1: ADC1_IN1, ADC2_IN1, ADC3_IN1, LTDC_R2, QUADSPI_BK1_IO3, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTSPA1PA2 — шарик K2: ADC1_IN2, ADC2_IN2, ADC3_IN2, LTDC_R1, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA3 — шарик K3: ADC1_IN3, ADC2_IN3, ADC3_IN3, LTDC_B2, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PA7 — шарик K4: ADC1_IN7, ADC2_IN7, FMC_SDNWE, QUADSPI_CLK, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик K5: ADC1_IN9, ADC2_IN9, LTDC_G0, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1VDD — шарик K6VDDPE11 — шарик K7: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, LTDC_G3, SPI4_NSS, TIM1_CH2PE11PE14 — шарик K8: FMC_D11, FMC_DA11, LTDC_CLK, SPI4_MOSI, TIM1_CH4PE14PH11 — шарик K9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2, FMC_D19, LTDC_R5, TIM5_CH2PH11VDD — шарик K10VDDVSSDSI — шарик K11VSSDSIVCAPDSI — шарик K12VCAPDSIVDDDSI — шарик K13VDDDSIPH3 — шарик L1: FMC_SDNE0, LTDC_R1, QUADSPI_BK2_IO1PH3PH2 — шарик L2: FMC_SDCKE0, LTDC_R0, QUADSPI_BK2_IO0PH2PH5 — шарик L3: FMC_SDNWE, I2C2_SDAPH5PF4 — шарик L4: ADC3_IN14, FMC_A4PF4PB2/BOOT1 — шарик L5PB2VDD — шарик L6VDDPE12 — шарик L7: FMC_D9, FMC_DA9, LTDC_B4, SPI4_SCK, TIM1_CH3NPE12PE15 — шарик L8: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKINPE15VDD — шарик L9VDDPD8 — шарик L10: FMC_D13, FMC_DA13, USART3_TXPD8PD10 — шарик L11: FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PD14 — шарик L12: FMC_D0, FMC_DA0, TIM4_CH3PD14PD15 — шарик L13: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4PD15PC0 — шарик M1: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, LTDC_R5, USB_OTG_HS_ULPI_STPPC0PH4 — шарик M2: I2C2_SCL, LTDC_G4, LTDC_G5, USB_OTG_HS_ULPI_NXTPH4PA5 — шарик M3: ADC1_IN5, ADC2_IN5, DAC_OUT2, LTDC_R4, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PF13 — шарик M4: FMC_A7PF13PF11 — шарик M5: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRASPF11PF15 — шарик M6: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9PF15PG1 — шарик M7: FMC_A11PG1PB10 — шарик M8: I2C2_SCL, I2S2_CK, LTDC_G4, QUADSPI_BK1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10VSS — шарик M9VSSPD9 — шарик M10: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RXPD9PD11 — шарик M11: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, QUADSPI_BK1_IO0, USART3_CTSPD11PD13 — шарик M12: FMC_A18, QUADSPI_BK1_IO3, TIM4_CH2PD13PD12 — шарик M13: FMC_A17, FMC_ALE, QUADSPI_BK1_IO1, TIM4_CH1, USART3_RTSPD12PC1 — шарик N1: ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0PC1PA4 — шарик N2: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOFPA4PA6 — шарик N3: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PB0 — шарик N4: ADC1_IN8, ADC2_IN8, LTDC_G1, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USB_OTG_HS_ULPI_D1PB0PF12 — шарик N5: FMC_A6PF12PG0 — шарик N6: FMC_A10PG0PE7 — шарик N7: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7PB11 — шарик N8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DSIHOST_TE, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11VCAP1 — шарик N9VCAP1PB12 — шарик N10: CAN2_RX, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PB13 — шарик N11: CAN2_TX, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13PB14 — шарик N12: I2S2_ext_SD, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DMPB14PB15 — шарик N13: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DPPB15UFBGA169, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D8, AF7)
CTSPA11 (A13, AF7)
RTSPA12 (A12, AF7)
RXPB7 (B4, AF7), PA10 (E9, AF7)
TXPB6 (C5, AF7), PA9 (E8, AF7)
USART2CKPD7 (A8, AF7), PA4 (N2, AF7)
CTSPD3 (C8, AF7), PA0/WKUP (J5, AF7)
RTSPD4 (C6, AF7), PA1 (K1, AF7)
RXPD6 (D7, AF7), PA3 (K3, AF7)
TXPD5 (B7, AF7), PA2 (K2, AF7)
USART3CKPC12 (A9, AF7), PD10 (L11, AF7), PB12 (N10, AF7)
CTSPD11 (M11, AF7), PB13 (N11, AF7)
RTSPD12 (M13, AF7), PB14 (N12, AF7)
RXPC11 (B9, AF7), PD9 (M10, AF7), PB11 (N8, AF7)
TXPC10 (C10, AF7), PD8 (L10, AF7), PB10 (M8, AF7)
USART6CKPC8 (E10, AF8), PG7 (E11, AF8)
CTSPG13 (A6, AF8), PG15 (F6, AF8)
RTSPG12 (A7, AF8), PG8 (D13, AF8)
RXPG9 (E6, AF8), PC7 (F10, AF8)
TXPC6 (F9, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (B9, AF8), PA1 (K1, AF8)
TXPC10 (C10, AF8), PA0/WKUP (J5, AF8)
UART5RXPD2 (B8, AF8)
TXPC12 (A9, AF8)
UART7RXPE7 (N7, AF8)
TXPE8 (G6, AF8)
UART8RXPE0 (A4, AF8)
TXPE1 (A3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (D6, AF5), PA6 (N3, AF5)
MOSIPB5 (D5, AF5), PA7 (K4, AF5)
NSSPA15 (B11, AF5), PA4 (N2, AF5)
SCKPB3 (B5, AF5), PA5 (M3, AF5)
SPI2MISOPI2 (B12, AF5), PB14 (N12, AF5)
MOSIPI3 (B10, AF5), PC1 (N1, AF5), PB15 (N13, AF5)
NSSPI0 (B13, AF5), PB9 (C4, AF5), PB12 (N10, AF5)
SCKPD3 (C8, AF5), PI1 (C11, AF5), PA9 (E8, AF5), PB10 (M8, AF5), PB13 (N11, AF5)
SPI3MISOPC11 (B9, AF6), PB4 (D6, AF6)
MOSIPC12 (A9, AF6), PB5 (D5, AF6), PD6 (D7, AF5)
NSSPA15 (B11, AF6), PA4 (N2, AF6)
SCKPB3 (B5, AF6), PC10 (C10, AF6)
SPI4MISOPE5 (D1, AF5), PE13 (J8, AF5)
MOSIPE6 (D2, AF5), PE14 (K8, AF5)
NSSPE4 (C2, AF5), PE11 (K7, AF5)
SCKPE2 (B2, AF5), PE12 (L7, AF5)
SPI6MISOPG12 (A7, AF5)
NSSPG8 (D13, AF5)
SCKPG13 (A6, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (G10, AF5)
I2S2CKPD3 (C8, AF5), PI1 (C11, AF5), PA9 (E8, AF5), PB10 (M8, AF5), PB13 (N11, AF5)
ext_SDPI2 (B12, AF6), PB14 (N12, AF6)
MCKPC6 (F9, AF5)
SDPI3 (B10, AF5), PC1 (N1, AF5), PB15 (N13, AF5)
WSPI0 (B13, AF5), PB9 (C4, AF5), PB12 (N10, AF5)
I2S3CKPB3 (B5, AF6), PC10 (C10, AF6)
ext_SDPC11 (B9, AF5), PB4 (D6, AF7)
MCKPC7 (F10, AF6)
SDPC12 (A9, AF6), PB5 (D5, AF6), PD6 (D7, AF5)
WSPA15 (B11, AF6), PA4 (N2, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (C5, AF4), PB8 (D4, AF4)
SDAPB7 (B4, AF4), PB9 (C4, AF4)
SMBAPB5 (D5, AF4)
I2C2SCLPF1 (G3, AF4), PH4 (M2, AF4), PB10 (M8, AF4)
SDAPF0 (F3, AF4), PH5 (L3, AF4), PB11 (N8, AF4)
SMBAPF2 (G5, AF4), PB12 (N10, AF4)
I2C3SCLPA8 (D8, AF4)
SDAPC9 (G10, AF4), PH8 (H8, AF4)
SMBAPA9 (E8, AF4), PH9 (H9, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (A13, AF9), PD0 (C9, AF9), PB8 (D4, AF9), PI9 (E2, AF9)
TXPA12 (A12, AF9), PB9 (C4, AF9), PD1 (C7, AF9), PH13 (D9, AF9)
CAN2RXPB5 (D5, AF9), PB12 (N10, AF9)
TXPB6 (C5, AF9), PB13 (N11, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (A13, AF10)
DPPA12 (A12, AF10)
IDPA10 (E9, AF10)
SOFPA8 (D8, AF10)
VBUSPA9 (E8)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (N12, AF12)
DPPB15 (N13, AF12)
IDPB12 (N10, AF12)
SOFPA4 (N2, AF12)
ULPI_CKPA5 (M3, AF10)
ULPI_D0PA3 (K3, AF10)
ULPI_D1PB0 (N4, AF10)
ULPI_D2PB1 (K5, AF10)
ULPI_D3PB10 (M8, AF10)
ULPI_D4PB11 (N8, AF10)
ULPI_D5PB12 (N10, AF10)
ULPI_D6PB13 (N11, AF10)
ULPI_D7PB5 (D5, AF10)
ULPI_DIRPI11 (F2, AF10)
ULPI_NXTPH4 (M2, AF10)
ULPI_STPPC0 (M1, AF10)
VBUSPB13 (N11)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (A9, AF12)
CMDPD2 (B8, AF12)
D0PC8 (E10, AF12)
D1PC9 (G10, AF12)
D2PC10 (C10, AF12)
D3PC11 (B9, AF12)
D4PB8 (D4, AF12)
D5PB9 (C4, AF12)
D6PC6 (F9, AF12)
D7PC7 (F10, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (G10, AF9), PD11 (M11, AF9)
BK1_IO1PC10 (C10, AF9), PD12 (M13, AF9)
BK1_IO2PE2 (B2, AF9)
BK1_IO3PA1 (K1, AF9), PD13 (M12, AF9)
BK1_NCSPB6 (C5, AF10), PB10 (M8, AF9)
BK2_IO0PH2 (L2, AF9), PE7 (N7, AF10)
BK2_IO1PE8 (G6, AF10), PH3 (L1, AF9)
BK2_IO2PG9 (E6, AF9), PE9 (H6, AF10)
BK2_IO3PE10 (H7, AF10)
BK2_NCSPC11 (B9, AF9)
CLKPF10 (H1, AF9), PA7 (K4, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (C2, AF6)
MCLK_APE2 (B2, AF6), PG7 (E11, AF6)
SCK_APE5 (D1, AF6)
SD_APE6 (D2, AF6), PD6 (D7, AF6), PC1 (N1, AF6)
SD_BPE3 (C1, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (A13), PG11 (B6), PC11 (B9), PI11 (F2), PE11 (K7), PH11 (K9), PF11 (M5), PD11 (M11), PB11 (N8)
EXTI15PA15 (B11), PH15 (C12), PC15/OSC32_OUT (F1), PG15 (F6), PE15 (L8), PD15 (L13), PF15 (M6), PB15 (N13)
IN0PA0/WKUP (J5)
IN1PA1 (K1)
IN2PA2 (K2)
IN3PA3 (K3)
IN4PA4 (N2)
IN5PA5 (M3)
IN6PA6 (N3)
IN7PA7 (K4)
IN8PB0 (N4)
IN9PB1 (K5)
IN10PC0 (M1)
IN11PC1 (N1)
ADC2EXTI11PA11 (A13), PG11 (B6), PC11 (B9), PI11 (F2), PE11 (K7), PH11 (K9), PF11 (M5), PD11 (M11), PB11 (N8)
EXTI15PA15 (B11), PH15 (C12), PC15/OSC32_OUT (F1), PG15 (F6), PE15 (L8), PD15 (L13), PF15 (M6), PB15 (N13)
IN0PA0/WKUP (J5)
IN1PA1 (K1)
IN2PA2 (K2)
IN3PA3 (K3)
IN4PA4 (N2)
IN5PA5 (M3)
IN6PA6 (N3)
IN7PA7 (K4)
IN8PB0 (N4)
IN9PB1 (K5)
IN10PC0 (M1)
IN11PC1 (N1)
ADC3EXTI11PA11 (A13), PG11 (B6), PC11 (B9), PI11 (F2), PE11 (K7), PH11 (K9), PF11 (M5), PD11 (M11), PB11 (N8)
EXTI15PA15 (B11), PH15 (C12), PC15/OSC32_OUT (F1), PG15 (F6), PE15 (L8), PD15 (L13), PF15 (M6), PB15 (N13)
IN0PA0/WKUP (J5)
IN1PA1 (K1)
IN2PA2 (K2)
IN3PA3 (K3)
IN8PF10 (H1)
IN9PF3 (H4)
IN10PC0 (M1)
IN11PC1 (N1)
IN14PF4 (L4)
IN15PF5 (H3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (C4), PI9 (E2), PG9 (E6), PA9 (E8), PC9 (G10), PE9 (H6), PH9 (H9), PD9 (M10)
OUT1PA4 (N2)
OUT2PA5 (M3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (L8, AF1), PA6 (N3, AF1), PB12 (N10, AF1)
CH1PA8 (D8, AF1), PE9 (H6, AF1)
CH1NPE8 (G6, AF1), PA7 (K4, AF1), PB13 (N11, AF1)
CH2PA9 (E8, AF1), PE11 (K7, AF1)
CH2NPE10 (H7, AF1), PB0 (N4, AF1), PB14 (N12, AF1)
CH3PA10 (E9, AF1), PE13 (J8, AF1)
CH3NPB1 (K5, AF1), PE12 (L7, AF1), PB15 (N13, AF1)
CH4PA11 (A13, AF1), PE14 (K8, AF1)
ETRPA12 (A12, AF1), PE7 (N7, AF1)
TIM2CH1PA15 (B11, AF1), PA0/WKUP (J5, AF1), PA5 (M3, AF1)
CH2PB3 (B5, AF1), PA1 (K1, AF1)
CH3PA2 (K2, AF1), PB10 (M8, AF1)
CH4PA3 (K3, AF1), PB11 (N8, AF1)
ETRPA15 (B11, AF1), PA0/WKUP (J5, AF1), PA5 (M3, AF1)
TIM3CH1PB4 (D6, AF2), PC6 (F9, AF2), PA6 (N3, AF2)
CH2PB5 (D5, AF2), PC7 (F10, AF2), PA7 (K4, AF2)
CH3PC8 (E10, AF2), PB0 (N4, AF2)
CH4PC9 (G10, AF2), PB1 (K5, AF2)
ETRPD2 (B8, AF2)
TIM4CH1PB6 (C5, AF2), PD12 (M13, AF2)
CH2PB7 (B4, AF2), PD13 (M12, AF2)
CH3PB8 (D4, AF2), PD14 (L12, AF2)
CH4PB9 (C4, AF2), PD15 (L13, AF2)
ETRPE0 (A4, AF2)
TIM5CH1PA0/WKUP (J5, AF2), PH10 (J9, AF2)
CH2PA1 (K1, AF2), PH11 (K9, AF2)
CH3PH12 (H10, AF2), PA2 (K2, AF2)
CH4PI0 (B13, AF2), PA3 (K3, AF2)
TIM8BKINPI4 (B3, AF3), PA6 (N3, AF3)
CH1PI5 (A2, AF3), PC6 (F9, AF3)
CH1NPH13 (D9, AF3), PA7 (K4, AF3), PA5 (M3, AF3)
CH2PI6 (A1, AF3), PC7 (F10, AF3)
CH2NPH14 (C13, AF3), PB0 (N4, AF3), PB14 (N12, AF3)
CH3PI7 (B1, AF3), PC8 (E10, AF3)
CH3NPH15 (C12, AF3), PB1 (K5, AF3), PB15 (N13, AF3)
CH4PI2 (B12, AF3), PC9 (G10, AF3)
ETRPI3 (B10, AF3), PA0/WKUP (J5, AF3)
TIM9CH1PE5 (D1, AF3), PA2 (K2, AF3)
CH2PE6 (D2, AF3), PA3 (K3, AF3)
TIM10CH1PB8 (D4, AF3)
TIM11CH1PB9 (C4, AF3)
TIM12CH1PB14 (N12, AF9)
CH2PH9 (H9, AF9), PB15 (N13, AF9)
TIM13CH1PA6 (N3, AF9)
TIM14CH1PA7 (K4, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (G4)
REFINPB15 (N13, AF0)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (F3, AF12)
A1PF1 (G3, AF12)
A2PF2 (G5, AF12)
A3PF3 (H4, AF12)
A4PF4 (L4, AF12)
A5PF5 (H3, AF12)
A6PF12 (N5, AF12)
A7PF13 (M4, AF12)
A8PF14 (H5, AF12)
A9PF15 (M6, AF12)
A10PG0 (N6, AF12)
A11PG1 (M7, AF12)
A12PG2 (F13, AF12)
A13PG3 (F12, AF12)
A14PG4 (E13, AF12)
A15PG5 (E12, AF12)
A16PD11 (M11, AF12)
A17PD12 (M13, AF12)
A18PD13 (M12, AF12)
A19PE3 (C1, AF12)
A20PE4 (C2, AF12)
A21PE5 (D1, AF12)
A22PE6 (D2, AF12)
A23PE2 (B2, AF12)
A24PG13 (A6, AF12)
ALEPD12 (M13, AF12)
BA0PG4 (E13, AF12)
BA1PG5 (E12, AF12)
CLEPD11 (M11, AF12)
CLKPD3 (C8, AF12)
D0PD14 (L12, AF12)
D1PD15 (L13, AF12)
D2PD0 (C9, AF12)
D3PD1 (C7, AF12)
D4PE7 (N7, AF12)
D5PE8 (G6, AF12)
D6PE9 (H6, AF12)
D7PE10 (H7, AF12)
D8PE11 (K7, AF12)
D9PE12 (L7, AF12)
D10PE13 (J8, AF12)
D11PE14 (K8, AF12)
D12PE15 (L8, AF12)
D13PD8 (L10, AF12)
D14PD9 (M10, AF12)
D15PD10 (L11, AF12)
D16PH8 (H8, AF12)
D17PH9 (H9, AF12)
D18PH10 (J9, AF12)
D19PH11 (K9, AF12)
D20PH12 (H10, AF12)
D21PH13 (D9, AF12)
D22PH14 (C13, AF12)
D23PH15 (C12, AF12)
D24PI0 (B13, AF12)
D25PI1 (C11, AF12)
D26PI2 (B12, AF12)
D27PI3 (B10, AF12)
D28PI6 (A1, AF12)
D29PI7 (B1, AF12)
D30PI9 (E2, AF12)
D31PI10 (E4, AF12)
DA0PD14 (L12, AF12)
DA1PD15 (L13, AF12)
DA2PD0 (C9, AF12)
DA3PD1 (C7, AF12)
DA4PE7 (N7, AF12)
DA5PE8 (G6, AF12)
DA6PE9 (H6, AF12)
DA7PE10 (H7, AF12)
DA8PE11 (K7, AF12)
DA9PE12 (L7, AF12)
DA10PE13 (J8, AF12)
DA11PE14 (K8, AF12)
DA12PE15 (L8, AF12)
DA13PD8 (L10, AF12)
DA14PD9 (M10, AF12)
DA15PD10 (L11, AF12)
INTPG7 (E11, AF12)
NBL0PE0 (A4, AF12)
NBL1PE1 (A3, AF12)
NBL2PI4 (B3, AF12)
NBL3PI5 (A2, AF12)
NCEPG9 (E6, AF12)
NE1PD7 (A8, AF12)
NE2PG9 (E6, AF12)
NE3PG10 (E7, AF12)
NE4PG12 (A7, AF12)
NLPB7 (B4, AF12)
NOEPD4 (C6, AF12)
NWAITPD6 (D7, AF12)
NWEPD5 (B7, AF12)
SDCKE0PH2 (L2, AF12)
SDCKE1PB5 (D5, AF12)
SDCLKPG8 (D13, AF12)
SDNCASPG15 (F6, AF12)
SDNE0PH3 (L1, AF12)
SDNE1PB6 (C5, AF12)
SDNRASPF11 (M5, AF12)
SDNWEPA7 (K4, AF12), PH5 (L3, AF12), PC0 (M1, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (E8, AF13), PC6 (F9, AF13), PH9 (H9, AF13)
D1PA10 (E9, AF13), PC7 (F10, AF13), PH10 (J9, AF13)
D2PE0 (A4, AF13), PG10 (E7, AF13), PC8 (E10, AF13), PH11 (K9, AF13)
D3PE1 (A3, AF13), PG11 (B6, AF13), PC9 (G10, AF13), PH12 (H10, AF13)
D4PC11 (B9, AF13), PE4 (C2, AF13), PH14 (C13, AF13)
D5PI4 (B3, AF13), PB6 (C5, AF13), PD3 (C8, AF13)
D6PI6 (A1, AF13), PE5 (D1, AF13), PB8 (D4, AF13)
D7PI7 (B1, AF13), PB9 (C4, AF13), PE6 (D2, AF13)
D8PC10 (C10, AF13), PI1 (C11, AF13)
D9PC12 (A9, AF13), PI2 (B12, AF13)
D10PI3 (B10, AF13), PB5 (D5, AF13), PD6 (D7, AF13)
D11PD2 (B8, AF13), PH15 (C12, AF13), PF10 (H1, AF13)
D12PG6 (F11, AF13), PF11 (M5, AF13)
D13PI0 (B13, AF13), PG7 (E11, AF13), PG15 (F6, AF13)
HSYNCPH8 (H8, AF13), PA4 (N2, AF13)
PIXCLKPA6 (N3, AF13)
VSYNCPI5 (A2, AF13), PB7 (B4, AF13), PG9 (E6, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (C2, AF14)
B1PG12 (A7, AF14)
B2PD6 (D7, AF14), PG10 (E7, AF14), PA3 (K3, AF9)
B3PG11 (B6, AF14), PD10 (L11, AF14)
B4PG12 (A7, AF9), PI4 (B3, AF14), PE12 (L7, AF14)
B5PI5 (A2, AF14), PA3 (K3, AF14)
B6PI6 (A1, AF14), PB8 (D4, AF14)
B7PI7 (B1, AF14), PB9 (C4, AF14)
CLKPG7 (E11, AF14), PE14 (K8, AF14)
DEPF10 (H1, AF14), PE13 (J8, AF14)
G0PE5 (D1, AF14), PB1 (K5, AF14)
G1PE6 (D2, AF14), PB0 (N4, AF14)
G2PH13 (D9, AF14), PA6 (N3, AF14)
G3PH14 (C13, AF14), PG10 (E7, AF9), PE11 (K7, AF14)
G4PH15 (C12, AF14), PH4 (M2, AF14), PB10 (M8, AF14)
G5PI0 (B13, AF14), PH4 (M2, AF9), PB11 (N8, AF14)
G6PI1 (C11, AF14), PI11 (F2, AF9), PC7 (F10, AF14)
G7PI2 (B12, AF14), PD3 (C8, AF14), PB5 (D5, AF14), PG8 (D13, AF14)
HSYNCPI10 (E4, AF14), PC6 (F9, AF14)
R0PG13 (A6, AF14), PH2 (L2, AF14)
R1PA2 (K2, AF14), PH3 (L1, AF14)
R2PC10 (C10, AF14), PH8 (H8, AF14), PA1 (K1, AF14)
R3PH9 (H9, AF14), PB0 (N4, AF9)
R4PA11 (A13, AF14), PH10 (J9, AF14), PA5 (M3, AF14)
R5PA12 (A12, AF14), PH11 (K9, AF14), PC0 (M1, AF14)
R6PA8 (D8, AF14), PH12 (H10, AF14), PB1 (K5, AF9)
R7PG6 (F11, AF14), PE15 (L8, AF14)
VSYNCPI9 (E2, AF14), PA4 (N2, AF14)

DSI — хост MIPI DSI

БлокСигналВыводы
DSIHOSTCKNDSIHOST_CKN (H13)
CKPDSIHOST_CKP (H12)
D0NDSIHOST_D0N (J13)
D0PDSIHOST_D0P (J12)
D1NDSIHOST_D1N (G13)
D1PDSIHOST_D1P (G12)
TEPB11 (N8, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A10, AF0)
JTDIPA15 (B11, AF0)
JTDO-SWOPB3 (B5, AF0)
JTMS-SWDIOPA13 (A11, AF0)
TRACECLKPE2 (B2, AF0)
TRACED0PG13 (A6, AF0), PE3 (C1, AF0), PC1 (N1, AF0)
TRACED1PE4 (C2, AF0), PC8 (E10, AF0)
TRACED2PD2 (B8, AF0), PE5 (D1, AF0)
TRACED3PC12 (A9, AF0), PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (D8, AF0)
MCO_2PC9 (G10, AF0)
OSC_INPH0/OSC_IN (G2)
OSC_OUTPH1/OSC_OUT (G1)
OSC32_INPC14/OSC32_IN (E1)
OSC32_OUTPC15/OSC32_OUT (F1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0/WKUP (J5)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 169 шариков корпуса UFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PI6ввод-выводDCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), TIM8_CH2 (AF3)
A2PI5ввод-выводDCMI_VSYNC (AF13), FMC_NBL3 (AF12), LTDC_B5 (AF14), TIM8_CH1 (AF3)
A3PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), UART8_TX (AF8)
A4PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8)
A5BOOT0загрузка—
A6PG13ввод-выводFMC_A24 (AF12), LTDC_R0 (AF14), SPI6_SCK (AF5), SYS_TRACED0 (AF0), USART6_CTS (AF8)
A7PG12ввод-выводFMC_NE4 (AF12), LTDC_B1 (AF14), LTDC_B4 (AF9), SPI6_MISO (AF5), USART6_RTS (AF8)
A8PD7ввод-выводFMC_NE1 (AF12), USART2_CK (AF7)
A9PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
A10PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A11PA13ввод-выводSYS_JTMS-SWDIO (AF0)
A12PA12ввод-выводCAN1_TX (AF9), LTDC_R5 (AF14), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
A13PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
B1PI7ввод-выводDCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), TIM8_CH3 (AF3)
B2PE2ввод-выводFMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
B3PI4ввод-выводDCMI_D5 (AF13), FMC_NBL2 (AF12), LTDC_B4 (AF14), TIM8_BKIN (AF3)
B4PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
B5PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
B6PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), LTDC_B3 (AF14)
B7PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
B8PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
B9PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B10PI3ввод-выводDCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
B11PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
B12PI2ввод-выводDCMI_D9 (AF13), FMC_D26 (AF12), I2S2_ext_SD (AF6), LTDC_G7 (AF14), SPI2_MISO (AF5), TIM8_CH4 (AF3)
B13PI0ввод-выводDCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2)
C1PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
C2PE4ввод-выводDCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
C3PDR_ONсброс—
C4PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
C5PB6ввод-выводCAN2_TX (AF9), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
C6PD4ввод-выводFMC_NOE (AF12), USART2_RTS (AF7)
C7PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
C8PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
C9PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
C10PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
C11PI1ввод-выводDCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5)
C12PH15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11 (AF13), FMC_D23 (AF12), LTDC_G4 (AF14), TIM8_CH3N (AF3)
C13PH14ввод-выводDCMI_D4 (AF13), FMC_D22 (AF12), LTDC_G3 (AF14), TIM8_CH2N (AF3)
D1PE5ввод-выводDCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
D2PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
D3VDDпитание—
D4PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), I2C1_SCL (AF4), LTDC_B6 (AF14), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
D5PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S3_SD (AF6), LTDC_G7 (AF14), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
D6PB4ввод-выводI2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
D7PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
D8PA8ввод-выводI2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
D9PH13ввод-выводCAN1_TX (AF9), FMC_D21 (AF12), LTDC_G2 (AF14), TIM8_CH1N (AF3)
D10VDDпитание—
D11VSSпитание—
D12VCAP2питание—
D13PG8ввод-выводFMC_SDCLK (AF12), LTDC_G7 (AF14), SPI6_NSS (AF5), USART6_RTS (AF8)
E1PC14/OSC32_INввод-выводRCC_OSC32_IN
E2PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), LTDC_VSYNC (AF14)
E3VSSпитание—
E4PI10ввод-выводFMC_D31 (AF12), LTDC_HSYNC (AF14)
E5VBATпитание—
E6PG9ввод-выводDAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), USART6_RX (AF8)
E7PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12), LTDC_B2 (AF14), LTDC_G3 (AF9)
E8PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
E9PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
E10PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
E11PG7ввод-выводDCMI_D13 (AF13), FMC_INT (AF12), LTDC_CLK (AF14), SAI1_MCLK_A (AF6), USART6_CK (AF8)
E12PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
E13PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
F1PC15/OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
F2PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6 (AF9), USB_OTG_HS_ULPI_DIR (AF10)
F3PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
F4VDDпитание—
F5VSSпитание—
F6PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
F7VDDпитание—
F8VSSпитание—
F9PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
F10PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
F11PG6ввод-выводDCMI_D12 (AF13), LTDC_R7 (AF14)
F12PG3ввод-выводFMC_A13 (AF12)
F13PG2ввод-выводFMC_A12 (AF12)
G1PH1/OSC_OUTввод-выводRCC_OSC_OUT
G2PH0/OSC_INввод-выводRCC_OSC_IN
G3PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
G4PC13ввод-выводRTC_AF1
G5PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
G6PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
G7VSSпитание—
G8VDDпитание—
G9VSSпитание—
G10PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
G11VDDUSBпитание—
G12DSIHOST_D1PслужебныйDSIHOST_D1P
G13DSIHOST_D1NслужебныйDSIHOST_D1N
H1PF10ввод-выводADC3_IN8, DCMI_D11 (AF13), LTDC_DE (AF14), QUADSPI_CLK (AF9)
H2NRSTсброс—
H3PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
H4PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
H5PF14ввод-выводFMC_A8 (AF12)
H6PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1)
H7PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1)
H8PH8ввод-выводDCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4), LTDC_R2 (AF14)
H9PH9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), LTDC_R3 (AF14), TIM12_CH2 (AF9)
H10PH12ввод-выводDCMI_D3 (AF13), FMC_D20 (AF12), LTDC_R6 (AF14), TIM5_CH3 (AF2)
H11VSSDSIпитание—
H12DSIHOST_CKPслужебныйDSIHOST_CKP
H13DSIHOST_CKNслужебныйDSIHOST_CKN
J1VSSпитание—
J2VSSAпитание—
J3VDDAпитание—
J4VDDпитание—
J5PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
J6VSSпитание—
J7VSSпитание—
J8PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SPI4_MISO (AF5), TIM1_CH3 (AF1)
J9PH10ввод-выводDCMI_D1 (AF13), FMC_D18 (AF12), LTDC_R4 (AF14), TIM5_CH1 (AF2)
J10VSSпитание—
J11VDD12DSIпитание—
J12DSIHOST_D0PслужебныйDSIHOST_D0P
J13DSIHOST_D0NслужебныйDSIHOST_D0N
K1PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
K2PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, LTDC_R1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
K3PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, LTDC_B2 (AF9), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
K4PA7ввод-выводADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), QUADSPI_CLK (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
K5PB1ввод-выводADC1_IN9, ADC2_IN9, LTDC_G0 (AF14), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
K6VDDпитание—
K7PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SPI4_NSS (AF5), TIM1_CH2 (AF1)
K8PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
K9PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), LTDC_R5 (AF14), TIM5_CH2 (AF2)
K10VDDпитание—
K11VSSDSIпитание—
K12VCAPDSIпитание—
K13VDDDSIпитание—
L1PH3ввод-выводFMC_SDNE0 (AF12), LTDC_R1 (AF14), QUADSPI_BK2_IO1 (AF9)
L2PH2ввод-выводFMC_SDCKE0 (AF12), LTDC_R0 (AF14), QUADSPI_BK2_IO0 (AF9)
L3PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4)
L4PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
L5PB2/BOOT1ввод-вывод—
L6VDDпитание—
L7PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SPI4_SCK (AF5), TIM1_CH3N (AF1)
L8PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
L9VDDпитание—
L10PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
L11PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
L12PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
L13PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
M1PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), USB_OTG_HS_ULPI_STP (AF10)
M2PH4ввод-выводI2C2_SCL (AF4), LTDC_G4 (AF14), LTDC_G5 (AF9), USB_OTG_HS_ULPI_NXT (AF10)
M3PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
M4PF13ввод-выводFMC_A7 (AF12)
M5PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12)
M6PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12)
M7PG1ввод-выводFMC_A11 (AF12)
M8PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
M9VSSпитание—
M10PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
M11PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7)
M12PD13ввод-выводFMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2)
M13PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7)
N1PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0)
N2PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
N3PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
N4PB0ввод-выводADC1_IN8, ADC2_IN8, LTDC_G1 (AF14), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10)
N5PF12ввод-выводFMC_A6 (AF12)
N6PG0ввод-выводFMC_A10 (AF12)
N7PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
N8PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DSIHOST_TE (AF13), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
N9VCAP1питание—
N10PB12ввод-выводCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
N11PB13ввод-выводCAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
N12PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
N13PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE5резервное питание: часы реального времени и резервные регистры
VCAP1N9—
VCAP2D12—
VCAPDSIK12вывод стабилизатора блока DSI для внешнего конденсатора
VDDD3, D10, F4, F7, G8, J4, K6, K10, L6, L9питание цифровой части и линий ввода-вывода
VDD12DSIJ11питание 1,2 В блока DSI
VDDAJ3питание аналоговой части: АЦП, ЦАП, генераторы
VDDDSIK13питание блока DSI
VDDUSBG11питание приёмопередатчика USB
VSSD11, E3, F5, F8, G7, G9, J1, J6, J7, J10, M9общий провод (земля)
VSSAJ2общий провод аналоговой части
VSSDSIH11, K11общий провод блока DSI
NRSTH2сброс, активный уровень — низкий
PDR_ONC3управление внутренней схемой сброса по питанию
BOOT0A5выбор источника загрузки при сбросе
DSIHOST_CKNH13линия интерфейса DSI
DSIHOST_CKPH12линия интерфейса DSI
DSIHOST_D0NJ13линия интерфейса DSI
DSIHOST_D0PJ12линия интерфейса DSI
DSIHOST_D1NG13линия интерфейса DSI
DSIHOST_D1PG12линия интерфейса DSI

Исполнения

В базе STM32CubeMX эта группа называется STM32F479A(G-I)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F479AGSTM32F479AGHx1 МБ320 КБ
STM32F479AISTM32F479AIHx2 МБ320 КБ

Линейка STM32F469/479, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F469AE, STM32F469AG, STM32F469AISTM32F469/479169 из 169выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F479AG?

В корпусе UFBGA169 сигнал USART1_TX выведен на PB6 (шарик C5, AF7) или PA9 (шарик E8, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик E9, AF7).

Где у STM32F479AG выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F479AG?

I2C1_SCL — PB6 (шарик C5, AF4) или PB8 (шарик D4, AF4), I2C1_SDA — PB7 (шарик B4, AF4) или PB9 (шарик C4, AF4).

Сколько выводов ввода-вывода у STM32F479AG в корпусе UFBGA169?

128 из 169. Ещё 32 вывода заняты питанием и землёй, остальные 9 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F479AG и STM32F479AI?

Объёмом памяти: STM32F479AG — 1 МБ флеш-памяти и 320 КБ ОЗУ, STM32F479AI — 2 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F479AG?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
