STM32F479AG и STM32F479AI в корпусе WLCSP168: распиновка
STM32F479AG и STM32F479AI — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 1 и 2 МБ флеш-памяти и 320 КБ ОЗУ. Корпус WLCSP168 — 168 шариков, из них 128 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 180 МГц
- Флеш-память
- 1 и 2 МБ
- ОЗУ
- 320 КБ
- Корпус
- WLCSP168, 168 шариков
- Линий ввода-вывода
- 128
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

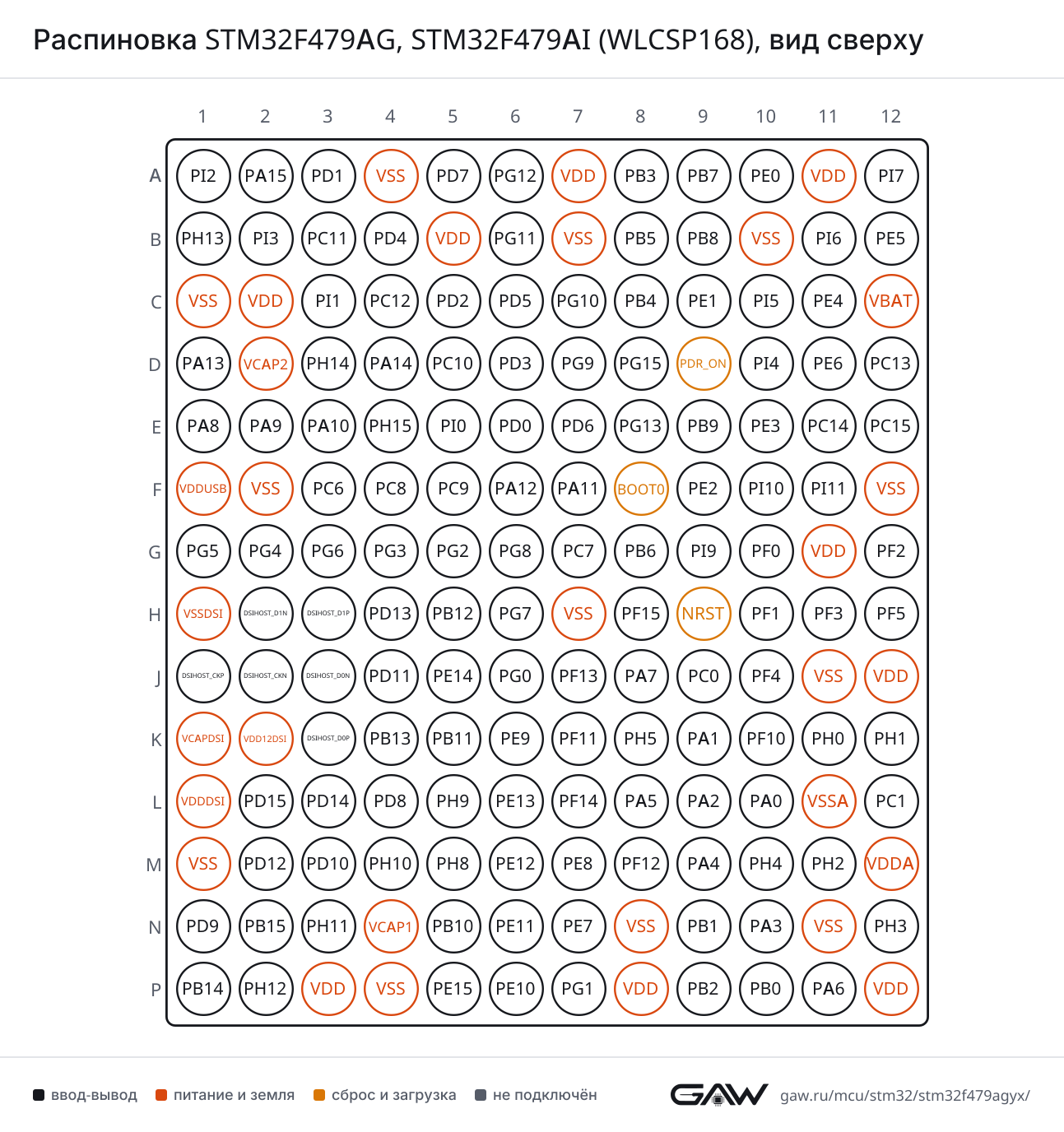

Схема корпуса WLCSP168
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (E1, AF7) |
| CTS | PA11 (F7, AF7) | |
| RTS | PA12 (F6, AF7) | |
| RX | PB7 (A9, AF7), PA10 (E3, AF7) | |
| TX | PA9 (E2, AF7), PB6 (G8, AF7) | |
| USART2 | CK | PD7 (A5, AF7), PA4 (M9, AF7) |
| CTS | PD3 (D6, AF7), PA0/WKUP (L10, AF7) | |
| RTS | PD4 (B4, AF7), PA1 (K9, AF7) | |
| RX | PD6 (E7, AF7), PA3 (N10, AF7) | |
| TX | PD5 (C6, AF7), PA2 (L9, AF7) | |
| USART3 | CK | PC12 (C4, AF7), PB12 (H5, AF7), PD10 (M3, AF7) |
| CTS | PD11 (J4, AF7), PB13 (K4, AF7) | |
| RTS | PD12 (M2, AF7), PB14 (P1, AF7) | |
| RX | PC11 (B3, AF7), PB11 (K5, AF7), PD9 (N1, AF7) | |
| TX | PC10 (D5, AF7), PD8 (L4, AF7), PB10 (N5, AF7) | |
| USART6 | CK | PC8 (F4, AF8), PG7 (H6, AF8) |
| CTS | PG15 (D8, AF8), PG13 (E8, AF8) | |
| RTS | PG12 (A6, AF8), PG8 (G6, AF8) | |
| RX | PG9 (D7, AF8), PC7 (G7, AF8) | |
| TX | PC6 (F3, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (B3, AF8), PA1 (K9, AF8) |
| TX | PC10 (D5, AF8), PA0/WKUP (L10, AF8) | |
| UART5 | RX | PD2 (C5, AF8) |
| TX | PC12 (C4, AF8) | |
| UART7 | RX | PE7 (N7, AF8) |
| TX | PE8 (M7, AF8) | |
| UART8 | RX | PE0 (A10, AF8) |
| TX | PE1 (C9, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (C8, AF5), PA6 (P11, AF5) |
| MOSI | PB5 (B8, AF5), PA7 (J8, AF5) | |
| NSS | PA15 (A2, AF5), PA4 (M9, AF5) | |
| SCK | PB3 (A8, AF5), PA5 (L8, AF5) | |
| SPI2 | MISO | PI2 (A1, AF5), PB14 (P1, AF5) |
| MOSI | PI3 (B2, AF5), PC1 (L12, AF5), PB15 (N2, AF5) | |
| NSS | PI0 (E5, AF5), PB9 (E9, AF5), PB12 (H5, AF5) | |
| SCK | PI1 (C3, AF5), PD3 (D6, AF5), PA9 (E2, AF5), PB13 (K4, AF5), PB10 (N5, AF5) | |
| SPI3 | MISO | PC11 (B3, AF6), PB4 (C8, AF6) |
| MOSI | PB5 (B8, AF6), PC12 (C4, AF6), PD6 (E7, AF5) | |
| NSS | PA15 (A2, AF6), PA4 (M9, AF6) | |
| SCK | PB3 (A8, AF6), PC10 (D5, AF6) | |
| SPI4 | MISO | PE5 (B12, AF5), PE13 (L6, AF5) |
| MOSI | PE6 (D11, AF5), PE14 (J5, AF5) | |
| NSS | PE4 (C11, AF5), PE11 (N6, AF5) | |
| SCK | PE2 (F9, AF5), PE12 (M6, AF5) | |
| SPI6 | MISO | PG12 (A6, AF5) |
| NSS | PG8 (G6, AF5) | |
| SCK | PG13 (E8, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (F5, AF5) |
| I2S2 | CK | PI1 (C3, AF5), PD3 (D6, AF5), PA9 (E2, AF5), PB13 (K4, AF5), PB10 (N5, AF5) |
| ext_SD | PI2 (A1, AF6), PB14 (P1, AF6) | |
| MCK | PC6 (F3, AF5) | |
| SD | PI3 (B2, AF5), PC1 (L12, AF5), PB15 (N2, AF5) | |
| WS | PI0 (E5, AF5), PB9 (E9, AF5), PB12 (H5, AF5) | |
| I2S3 | CK | PB3 (A8, AF6), PC10 (D5, AF6) |
| ext_SD | PC11 (B3, AF5), PB4 (C8, AF7) | |
| MCK | PC7 (G7, AF6) | |
| SD | PB5 (B8, AF6), PC12 (C4, AF6), PD6 (E7, AF5) | |
| WS | PA15 (A2, AF6), PA4 (M9, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (B9, AF4), PB6 (G8, AF4) |
| SDA | PB7 (A9, AF4), PB9 (E9, AF4) | |
| SMBA | PB5 (B8, AF4) | |
| I2C2 | SCL | PF1 (H10, AF4), PH4 (M10, AF4), PB10 (N5, AF4) |
| SDA | PF0 (G10, AF4), PB11 (K5, AF4), PH5 (K8, AF4) | |
| SMBA | PF2 (G12, AF4), PB12 (H5, AF4) | |
| I2C3 | SCL | PA8 (E1, AF4) |
| SDA | PC9 (F5, AF4), PH8 (M5, AF4) | |
| SMBA | PA9 (E2, AF4), PH9 (L5, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (B9, AF9), PD0 (E6, AF9), PA11 (F7, AF9), PI9 (G9, AF9) |
| TX | PD1 (A3, AF9), PH13 (B1, AF9), PB9 (E9, AF9), PA12 (F6, AF9) | |
| CAN2 | RX | PB5 (B8, AF9), PB12 (H5, AF9) |
| TX | PB6 (G8, AF9), PB13 (K4, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (F7, AF10) |
| DP | PA12 (F6, AF10) | |
| ID | PA10 (E3, AF10) | |
| SOF | PA8 (E1, AF10) | |
| VBUS | PA9 (E2) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (P1, AF12) |
| DP | PB15 (N2, AF12) | |
| ID | PB12 (H5, AF12) | |
| SOF | PA4 (M9, AF12) | |
| ULPI_CK | PA5 (L8, AF10) | |
| ULPI_D0 | PA3 (N10, AF10) | |
| ULPI_D1 | PB0 (P10, AF10) | |
| ULPI_D2 | PB1 (N9, AF10) | |
| ULPI_D3 | PB10 (N5, AF10) | |
| ULPI_D4 | PB11 (K5, AF10) | |
| ULPI_D5 | PB12 (H5, AF10) | |
| ULPI_D6 | PB13 (K4, AF10) | |
| ULPI_D7 | PB5 (B8, AF10) | |
| ULPI_DIR | PI11 (F11, AF10) | |
| ULPI_NXT | PH4 (M10, AF10) | |
| ULPI_STP | PC0 (J9, AF10) | |
| VBUS | PB13 (K4) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (C4, AF12) |
| CMD | PD2 (C5, AF12) | |
| D0 | PC8 (F4, AF12) | |
| D1 | PC9 (F5, AF12) | |
| D2 | PC10 (D5, AF12) | |
| D3 | PC11 (B3, AF12) | |
| D4 | PB8 (B9, AF12) | |
| D5 | PB9 (E9, AF12) | |
| D6 | PC6 (F3, AF12) | |
| D7 | PC7 (G7, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (F5, AF9), PD11 (J4, AF9) |
| BK1_IO1 | PC10 (D5, AF9), PD12 (M2, AF9) | |
| BK1_IO2 | PE2 (F9, AF9) | |
| BK1_IO3 | PD13 (H4, AF9), PA1 (K9, AF9) | |
| BK1_NCS | PB6 (G8, AF10), PB10 (N5, AF9) | |
| BK2_IO0 | PH2 (M11, AF9), PE7 (N7, AF10) | |
| BK2_IO1 | PE8 (M7, AF10), PH3 (N12, AF9) | |
| BK2_IO2 | PG9 (D7, AF9), PE9 (K6, AF10) | |
| BK2_IO3 | PE10 (P6, AF10) | |
| BK2_NCS | PC11 (B3, AF9) | |
| CLK | PA7 (J8, AF10), PF10 (K10, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PE4 (C11, AF6) |
| MCLK_A | PE2 (F9, AF6), PG7 (H6, AF6) | |
| SCK_A | PE5 (B12, AF6) | |
| SD_A | PE6 (D11, AF6), PD6 (E7, AF6), PC1 (L12, AF6) | |
| SD_B | PE3 (E10, AF6) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B3), PG11 (B6), PA11 (F7), PI11 (F11), PD11 (J4), PB11 (K5), PF11 (K7), PH11 (N3), PE11 (N6) |
| EXTI15 | PA15 (A2), PG15 (D8), PH15 (E4), PC15/OSC32_OUT (E12), PF15 (H8), PD15 (L2), PB15 (N2), PE15 (P5) | |
| IN0 | PA0/WKUP (L10) | |
| IN1 | PA1 (K9) | |
| IN2 | PA2 (L9) | |
| IN3 | PA3 (N10) | |
| IN4 | PA4 (M9) | |
| IN5 | PA5 (L8) | |
| IN6 | PA6 (P11) | |
| IN7 | PA7 (J8) | |
| IN8 | PB0 (P10) | |
| IN9 | PB1 (N9) | |
| IN10 | PC0 (J9) | |
| IN11 | PC1 (L12) | |
| ADC2 | EXTI11 | PC11 (B3), PG11 (B6), PA11 (F7), PI11 (F11), PD11 (J4), PB11 (K5), PF11 (K7), PH11 (N3), PE11 (N6) |
| EXTI15 | PA15 (A2), PG15 (D8), PH15 (E4), PC15/OSC32_OUT (E12), PF15 (H8), PD15 (L2), PB15 (N2), PE15 (P5) | |
| IN0 | PA0/WKUP (L10) | |
| IN1 | PA1 (K9) | |
| IN2 | PA2 (L9) | |
| IN3 | PA3 (N10) | |
| IN4 | PA4 (M9) | |
| IN5 | PA5 (L8) | |
| IN6 | PA6 (P11) | |
| IN7 | PA7 (J8) | |
| IN8 | PB0 (P10) | |
| IN9 | PB1 (N9) | |
| IN10 | PC0 (J9) | |
| IN11 | PC1 (L12) | |
| ADC3 | EXTI11 | PC11 (B3), PG11 (B6), PA11 (F7), PI11 (F11), PD11 (J4), PB11 (K5), PF11 (K7), PH11 (N3), PE11 (N6) |
| EXTI15 | PA15 (A2), PG15 (D8), PH15 (E4), PC15/OSC32_OUT (E12), PF15 (H8), PD15 (L2), PB15 (N2), PE15 (P5) | |
| IN0 | PA0/WKUP (L10) | |
| IN1 | PA1 (K9) | |
| IN2 | PA2 (L9) | |
| IN3 | PA3 (N10) | |
| IN8 | PF10 (K10) | |
| IN9 | PF3 (H11) | |
| IN10 | PC0 (J9) | |
| IN11 | PC1 (L12) | |
| IN14 | PF4 (J10) | |
| IN15 | PF5 (H12) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PG9 (D7), PA9 (E2), PB9 (E9), PC9 (F5), PI9 (G9), PE9 (K6), PH9 (L5), PD9 (N1) |
| OUT1 | PA4 (M9) | |
| OUT2 | PA5 (L8) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB12 (H5, AF1), PE15 (P5, AF1), PA6 (P11, AF1) |
| CH1 | PA8 (E1, AF1), PE9 (K6, AF1) | |
| CH1N | PA7 (J8, AF1), PB13 (K4, AF1), PE8 (M7, AF1) | |
| CH2 | PA9 (E2, AF1), PE11 (N6, AF1) | |
| CH2N | PB14 (P1, AF1), PE10 (P6, AF1), PB0 (P10, AF1) | |
| CH3 | PA10 (E3, AF1), PE13 (L6, AF1) | |
| CH3N | PE12 (M6, AF1), PB15 (N2, AF1), PB1 (N9, AF1) | |
| CH4 | PA11 (F7, AF1), PE14 (J5, AF1) | |
| ETR | PA12 (F6, AF1), PE7 (N7, AF1) | |
| TIM2 | CH1 | PA15 (A2, AF1), PA5 (L8, AF1), PA0/WKUP (L10, AF1) |
| CH2 | PB3 (A8, AF1), PA1 (K9, AF1) | |
| CH3 | PA2 (L9, AF1), PB10 (N5, AF1) | |
| CH4 | PB11 (K5, AF1), PA3 (N10, AF1) | |
| ETR | PA15 (A2, AF1), PA5 (L8, AF1), PA0/WKUP (L10, AF1) | |
| TIM3 | CH1 | PB4 (C8, AF2), PC6 (F3, AF2), PA6 (P11, AF2) |
| CH2 | PB5 (B8, AF2), PC7 (G7, AF2), PA7 (J8, AF2) | |
| CH3 | PC8 (F4, AF2), PB0 (P10, AF2) | |
| CH4 | PC9 (F5, AF2), PB1 (N9, AF2) | |
| ETR | PD2 (C5, AF2) | |
| TIM4 | CH1 | PB6 (G8, AF2), PD12 (M2, AF2) |
| CH2 | PB7 (A9, AF2), PD13 (H4, AF2) | |
| CH3 | PB8 (B9, AF2), PD14 (L3, AF2) | |
| CH4 | PB9 (E9, AF2), PD15 (L2, AF2) | |
| ETR | PE0 (A10, AF2) | |
| TIM5 | CH1 | PA0/WKUP (L10, AF2), PH10 (M4, AF2) |
| CH2 | PA1 (K9, AF2), PH11 (N3, AF2) | |
| CH3 | PA2 (L9, AF2), PH12 (P2, AF2) | |
| CH4 | PI0 (E5, AF2), PA3 (N10, AF2) | |
| TIM8 | BKIN | PI4 (D10, AF3), PA6 (P11, AF3) |
| CH1 | PI5 (C10, AF3), PC6 (F3, AF3) | |
| CH1N | PH13 (B1, AF3), PA7 (J8, AF3), PA5 (L8, AF3) | |
| CH2 | PI6 (B11, AF3), PC7 (G7, AF3) | |
| CH2N | PH14 (D3, AF3), PB14 (P1, AF3), PB0 (P10, AF3) | |
| CH3 | PI7 (A12, AF3), PC8 (F4, AF3) | |
| CH3N | PH15 (E4, AF3), PB15 (N2, AF3), PB1 (N9, AF3) | |
| CH4 | PI2 (A1, AF3), PC9 (F5, AF3) | |
| ETR | PI3 (B2, AF3), PA0/WKUP (L10, AF3) | |
| TIM9 | CH1 | PE5 (B12, AF3), PA2 (L9, AF3) |
| CH2 | PE6 (D11, AF3), PA3 (N10, AF3) | |
| TIM10 | CH1 | PB8 (B9, AF3) |
| TIM11 | CH1 | PB9 (E9, AF3) |
| TIM12 | CH1 | PB14 (P1, AF9) |
| CH2 | PH9 (L5, AF9), PB15 (N2, AF9) | |
| TIM13 | CH1 | PA6 (P11, AF9) |
| TIM14 | CH1 | PA7 (J8, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (D12) |
| REFIN | PB15 (N2, AF0) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (G10, AF12) |
| A1 | PF1 (H10, AF12) | |
| A2 | PF2 (G12, AF12) | |
| A3 | PF3 (H11, AF12) | |
| A4 | PF4 (J10, AF12) | |
| A5 | PF5 (H12, AF12) | |
| A6 | PF12 (M8, AF12) | |
| A7 | PF13 (J7, AF12) | |
| A8 | PF14 (L7, AF12) | |
| A9 | PF15 (H8, AF12) | |
| A10 | PG0 (J6, AF12) | |
| A11 | PG1 (P7, AF12) | |
| A12 | PG2 (G5, AF12) | |
| A13 | PG3 (G4, AF12) | |
| A14 | PG4 (G2, AF12) | |
| A15 | PG5 (G1, AF12) | |
| A16 | PD11 (J4, AF12) | |
| A17 | PD12 (M2, AF12) | |
| A18 | PD13 (H4, AF12) | |
| A19 | PE3 (E10, AF12) | |
| A20 | PE4 (C11, AF12) | |
| A21 | PE5 (B12, AF12) | |
| A22 | PE6 (D11, AF12) | |
| A23 | PE2 (F9, AF12) | |
| A24 | PG13 (E8, AF12) | |
| ALE | PD12 (M2, AF12) | |
| BA0 | PG4 (G2, AF12) | |
| BA1 | PG5 (G1, AF12) | |
| CLE | PD11 (J4, AF12) | |
| CLK | PD3 (D6, AF12) | |
| D0 | PD14 (L3, AF12) | |
| D1 | PD15 (L2, AF12) | |
| D2 | PD0 (E6, AF12) | |
| D3 | PD1 (A3, AF12) | |
| D4 | PE7 (N7, AF12) | |
| D5 | PE8 (M7, AF12) | |
| D6 | PE9 (K6, AF12) | |
| D7 | PE10 (P6, AF12) | |
| D8 | PE11 (N6, AF12) | |
| D9 | PE12 (M6, AF12) | |
| D10 | PE13 (L6, AF12) | |
| D11 | PE14 (J5, AF12) | |
| D12 | PE15 (P5, AF12) | |
| D13 | PD8 (L4, AF12) | |
| D14 | PD9 (N1, AF12) | |
| D15 | PD10 (M3, AF12) | |
| D16 | PH8 (M5, AF12) | |
| D17 | PH9 (L5, AF12) | |
| D18 | PH10 (M4, AF12) | |
| D19 | PH11 (N3, AF12) | |
| D20 | PH12 (P2, AF12) | |
| D21 | PH13 (B1, AF12) | |
| D22 | PH14 (D3, AF12) | |
| D23 | PH15 (E4, AF12) | |
| D24 | PI0 (E5, AF12) | |
| D25 | PI1 (C3, AF12) | |
| D26 | PI2 (A1, AF12) | |
| D27 | PI3 (B2, AF12) | |
| D28 | PI6 (B11, AF12) | |
| D29 | PI7 (A12, AF12) | |
| D30 | PI9 (G9, AF12) | |
| D31 | PI10 (F10, AF12) | |
| DA0 | PD14 (L3, AF12) | |
| DA1 | PD15 (L2, AF12) | |
| DA2 | PD0 (E6, AF12) | |
| DA3 | PD1 (A3, AF12) | |
| DA4 | PE7 (N7, AF12) | |
| DA5 | PE8 (M7, AF12) | |
| DA6 | PE9 (K6, AF12) | |
| DA7 | PE10 (P6, AF12) | |
| DA8 | PE11 (N6, AF12) | |
| DA9 | PE12 (M6, AF12) | |
| DA10 | PE13 (L6, AF12) | |
| DA11 | PE14 (J5, AF12) | |
| DA12 | PE15 (P5, AF12) | |
| DA13 | PD8 (L4, AF12) | |
| DA14 | PD9 (N1, AF12) | |
| DA15 | PD10 (M3, AF12) | |
| INT | PG7 (H6, AF12) | |
| NBL0 | PE0 (A10, AF12) | |
| NBL1 | PE1 (C9, AF12) | |
| NBL2 | PI4 (D10, AF12) | |
| NBL3 | PI5 (C10, AF12) | |
| NCE | PG9 (D7, AF12) | |
| NE1 | PD7 (A5, AF12) | |
| NE2 | PG9 (D7, AF12) | |
| NE3 | PG10 (C7, AF12) | |
| NE4 | PG12 (A6, AF12) | |
| NL | PB7 (A9, AF12) | |
| NOE | PD4 (B4, AF12) | |
| NWAIT | PD6 (E7, AF12) | |
| NWE | PD5 (C6, AF12) | |
| SDCKE0 | PH2 (M11, AF12) | |
| SDCKE1 | PB5 (B8, AF12) | |
| SDCLK | PG8 (G6, AF12) | |
| SDNCAS | PG15 (D8, AF12) | |
| SDNE0 | PH3 (N12, AF12) | |
| SDNE1 | PB6 (G8, AF12) | |
| SDNRAS | PF11 (K7, AF12) | |
| SDNWE | PA7 (J8, AF12), PC0 (J9, AF12), PH5 (K8, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (E2, AF13), PC6 (F3, AF13), PH9 (L5, AF13) |
| D1 | PA10 (E3, AF13), PC7 (G7, AF13), PH10 (M4, AF13) | |
| D2 | PE0 (A10, AF13), PG10 (C7, AF13), PC8 (F4, AF13), PH11 (N3, AF13) | |
| D3 | PG11 (B6, AF13), PE1 (C9, AF13), PC9 (F5, AF13), PH12 (P2, AF13) | |
| D4 | PC11 (B3, AF13), PE4 (C11, AF13), PH14 (D3, AF13) | |
| D5 | PD3 (D6, AF13), PI4 (D10, AF13), PB6 (G8, AF13) | |
| D6 | PB8 (B9, AF13), PI6 (B11, AF13), PE5 (B12, AF13) | |
| D7 | PI7 (A12, AF13), PE6 (D11, AF13), PB9 (E9, AF13) | |
| D8 | PI1 (C3, AF13), PC10 (D5, AF13) | |
| D9 | PI2 (A1, AF13), PC12 (C4, AF13) | |
| D10 | PI3 (B2, AF13), PB5 (B8, AF13), PD6 (E7, AF13) | |
| D11 | PD2 (C5, AF13), PH15 (E4, AF13), PF10 (K10, AF13) | |
| D12 | PG6 (G3, AF13), PF11 (K7, AF13) | |
| D13 | PG15 (D8, AF13), PI0 (E5, AF13), PG7 (H6, AF13) | |
| HSYNC | PH8 (M5, AF13), PA4 (M9, AF13) | |
| PIXCLK | PA6 (P11, AF13) | |
| VSYNC | PB7 (A9, AF13), PI5 (C10, AF13), PG9 (D7, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (C11, AF14) |
| B1 | PG12 (A6, AF14) | |
| B2 | PG10 (C7, AF14), PD6 (E7, AF14), PA3 (N10, AF9) | |
| B3 | PG11 (B6, AF14), PD10 (M3, AF14) | |
| B4 | PG12 (A6, AF9), PI4 (D10, AF14), PE12 (M6, AF14) | |
| B5 | PI5 (C10, AF14), PA3 (N10, AF14) | |
| B6 | PB8 (B9, AF14), PI6 (B11, AF14) | |
| B7 | PI7 (A12, AF14), PB9 (E9, AF14) | |
| CLK | PG7 (H6, AF14), PE14 (J5, AF14) | |
| DE | PF10 (K10, AF14), PE13 (L6, AF14) | |
| G0 | PE5 (B12, AF14), PB1 (N9, AF14) | |
| G1 | PE6 (D11, AF14), PB0 (P10, AF14) | |
| G2 | PH13 (B1, AF14), PA6 (P11, AF14) | |
| G3 | PG10 (C7, AF9), PH14 (D3, AF14), PE11 (N6, AF14) | |
| G4 | PH15 (E4, AF14), PH4 (M10, AF14), PB10 (N5, AF14) | |
| G5 | PI0 (E5, AF14), PB11 (K5, AF14), PH4 (M10, AF9) | |
| G6 | PI1 (C3, AF14), PI11 (F11, AF9), PC7 (G7, AF14) | |
| G7 | PI2 (A1, AF14), PB5 (B8, AF14), PD3 (D6, AF14), PG8 (G6, AF14) | |
| HSYNC | PC6 (F3, AF14), PI10 (F10, AF14) | |
| R0 | PG13 (E8, AF14), PH2 (M11, AF14) | |
| R1 | PA2 (L9, AF14), PH3 (N12, AF14) | |
| R2 | PC10 (D5, AF14), PA1 (K9, AF14), PH8 (M5, AF14) | |
| R3 | PH9 (L5, AF14), PB0 (P10, AF9) | |
| R4 | PA11 (F7, AF14), PA5 (L8, AF14), PH10 (M4, AF14) | |
| R5 | PA12 (F6, AF14), PC0 (J9, AF14), PH11 (N3, AF14) | |
| R6 | PA8 (E1, AF14), PB1 (N9, AF9), PH12 (P2, AF14) | |
| R7 | PG6 (G3, AF14), PE15 (P5, AF14) | |
| VSYNC | PI9 (G9, AF14), PA4 (M9, AF14) |
DSI — хост MIPI DSI
| Блок | Сигнал | Выводы |
|---|---|---|
| DSIHOST | CKN | DSIHOST_CKN (J2) |
| CKP | DSIHOST_CKP (J1) | |
| D0N | DSIHOST_D0N (J3) | |
| D0P | DSIHOST_D0P (K3) | |
| D1N | DSIHOST_D1N (H2) | |
| D1P | DSIHOST_D1P (H3) | |
| TE | PB11 (K5, AF13) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (D4, AF0) |
| JTDI | PA15 (A2, AF0) | |
| JTDO-SWO | PB3 (A8, AF0) | |
| JTMS-SWDIO | PA13 (D1, AF0) | |
| TRACECLK | PE2 (F9, AF0) | |
| TRACED0 | PG13 (E8, AF0), PE3 (E10, AF0), PC1 (L12, AF0) | |
| TRACED1 | PE4 (C11, AF0), PC8 (F4, AF0) | |
| TRACED2 | PE5 (B12, AF0), PD2 (C5, AF0) | |
| TRACED3 | PC12 (C4, AF0), PE6 (D11, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (E1, AF0) |
| MCO_2 | PC9 (F5, AF0) | |
| OSC_IN | PH0/OSC_IN (K11) | |
| OSC_OUT | PH1/OSC_OUT (K12) | |
| OSC32_IN | PC14/OSC32_IN (E11) | |
| OSC32_OUT | PC15/OSC32_OUT (E12) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP | PA0/WKUP (L10) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 168 шариков корпуса WLCSP168 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PI2 | ввод-вывод | DCMI_D9 (AF13), FMC_D26 (AF12), I2S2_ext_SD (AF6), LTDC_G7 (AF14), SPI2_MISO (AF5), TIM8_CH4 (AF3) |
| A2 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1) |
| A3 | PD1 | ввод-вывод | CAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12) |
| A4 | VSS | питание | — |
| A5 | PD7 | ввод-вывод | FMC_NE1 (AF12), USART2_CK (AF7) |
| A6 | PG12 | ввод-вывод | FMC_NE4 (AF12), LTDC_B1 (AF14), LTDC_B4 (AF9), SPI6_MISO (AF5), USART6_RTS (AF8) |
| A7 | VDD | питание | — |
| A8 | PB3 | ввод-вывод | I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| A9 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| A10 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8) |
| A11 | VDD | питание | — |
| A12 | PI7 | ввод-вывод | DCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), TIM8_CH3 (AF3) |
| B1 | PH13 | ввод-вывод | CAN1_TX (AF9), FMC_D21 (AF12), LTDC_G2 (AF14), TIM8_CH1N (AF3) |
| B2 | PI3 | ввод-вывод | DCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3) |
| B3 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B4 | PD4 | ввод-вывод | FMC_NOE (AF12), USART2_RTS (AF7) |
| B5 | VDD | питание | — |
| B6 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), LTDC_B3 (AF14) |
| B7 | VSS | питание | — |
| B8 | PB5 | ввод-вывод | CAN2_RX (AF9), DCMI_D10 (AF13), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S3_SD (AF6), LTDC_G7 (AF14), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| B9 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF13), I2C1_SCL (AF4), LTDC_B6 (AF14), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| B10 | VSS | питание | — |
| B11 | PI6 | ввод-вывод | DCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), TIM8_CH2 (AF3) |
| B12 | PE5 | ввод-вывод | DCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| C1 | VSS | питание | — |
| C2 | VDD | питание | — |
| C3 | PI1 | ввод-вывод | DCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5) |
| C4 | PC12 | ввод-вывод | DCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7) |
| C5 | PD2 | ввод-вывод | DCMI_D11 (AF13), SDIO_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8) |
| C6 | PD5 | ввод-вывод | FMC_NWE (AF12), USART2_TX (AF7) |
| C7 | PG10 | ввод-вывод | DCMI_D2 (AF13), FMC_NE3 (AF12), LTDC_B2 (AF14), LTDC_G3 (AF9) |
| C8 | PB4 | ввод-вывод | I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| C9 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12), UART8_TX (AF8) |
| C10 | PI5 | ввод-вывод | DCMI_VSYNC (AF13), FMC_NBL3 (AF12), LTDC_B5 (AF14), TIM8_CH1 (AF3) |
| C11 | PE4 | ввод-вывод | DCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0) |
| C12 | VBAT | питание | — |
| D1 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| D2 | VCAP2 | питание | — |
| D3 | PH14 | ввод-вывод | DCMI_D4 (AF13), FMC_D22 (AF12), LTDC_G3 (AF14), TIM8_CH2N (AF3) |
| D4 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| D5 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| D6 | PD3 | ввод-вывод | DCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7) |
| D7 | PG9 | ввод-вывод | DAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), USART6_RX (AF8) |
| D8 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8) |
| D9 | PDR_ON | сброс | — |
| D10 | PI4 | ввод-вывод | DCMI_D5 (AF13), FMC_NBL2 (AF12), LTDC_B4 (AF14), TIM8_BKIN (AF3) |
| D11 | PE6 | ввод-вывод | DCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3) |
| D12 | PC13 | ввод-вывод | RTC_AF1 |
| E1 | PA8 | ввод-вывод | I2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| E2 | PA9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| E3 | PA10 | ввод-вывод | DCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| E4 | PH15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11 (AF13), FMC_D23 (AF12), LTDC_G4 (AF14), TIM8_CH3N (AF3) |
| E5 | PI0 | ввод-вывод | DCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2) |
| E6 | PD0 | ввод-вывод | CAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12) |
| E7 | PD6 | ввод-вывод | DCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7) |
| E8 | PG13 | ввод-вывод | FMC_A24 (AF12), LTDC_R0 (AF14), SPI6_SCK (AF5), SYS_TRACED0 (AF0), USART6_CTS (AF8) |
| E9 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| E10 | PE3 | ввод-вывод | FMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0) |
| E11 | PC14/OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| E12 | PC15/OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| F1 | VDDUSB | питание | — |
| F2 | VSS | питание | — |
| F3 | PC6 | ввод-вывод | DCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| F4 | PC8 | ввод-вывод | DCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| F5 | PC9 | ввод-вывод | DAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| F6 | PA12 | ввод-вывод | CAN1_TX (AF9), LTDC_R5 (AF14), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| F7 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| F8 | BOOT0 | загрузка | — |
| F9 | PE2 | ввод-вывод | FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0) |
| F10 | PI10 | ввод-вывод | FMC_D31 (AF12), LTDC_HSYNC (AF14) |
| F11 | PI11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6 (AF9), USB_OTG_HS_ULPI_DIR (AF10) |
| F12 | VSS | питание | — |
| G1 | PG5 | ввод-вывод | FMC_A15 (AF12), FMC_BA1 (AF12) |
| G2 | PG4 | ввод-вывод | FMC_A14 (AF12), FMC_BA0 (AF12) |
| G3 | PG6 | ввод-вывод | DCMI_D12 (AF13), LTDC_R7 (AF14) |
| G4 | PG3 | ввод-вывод | FMC_A13 (AF12) |
| G5 | PG2 | ввод-вывод | FMC_A12 (AF12) |
| G6 | PG8 | ввод-вывод | FMC_SDCLK (AF12), LTDC_G7 (AF14), SPI6_NSS (AF5), USART6_RTS (AF8) |
| G7 | PC7 | ввод-вывод | DCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| G8 | PB6 | ввод-вывод | CAN2_TX (AF9), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7) |
| G9 | PI9 | ввод-вывод | CAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), LTDC_VSYNC (AF14) |
| G10 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4) |
| G11 | VDD | питание | — |
| G12 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4) |
| H1 | VSSDSI | питание | — |
| H2 | DSIHOST_D1N | служебный | DSIHOST_D1N |
| H3 | DSIHOST_D1P | служебный | DSIHOST_D1P |
| H4 | PD13 | ввод-вывод | FMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2) |
| H5 | PB12 | ввод-вывод | CAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| H6 | PG7 | ввод-вывод | DCMI_D13 (AF13), FMC_INT (AF12), LTDC_CLK (AF14), SAI1_MCLK_A (AF6), USART6_CK (AF8) |
| H7 | VSS | питание | — |
| H8 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12) |
| H9 | NRST | сброс | — |
| H10 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4) |
| H11 | PF3 | ввод-вывод | ADC3_IN9, FMC_A3 (AF12) |
| H12 | PF5 | ввод-вывод | ADC3_IN15, FMC_A5 (AF12) |
| J1 | DSIHOST_CKP | служебный | DSIHOST_CKP |
| J2 | DSIHOST_CKN | служебный | DSIHOST_CKN |
| J3 | DSIHOST_D0N | служебный | DSIHOST_D0N |
| J4 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7) |
| J5 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| J6 | PG0 | ввод-вывод | FMC_A10 (AF12) |
| J7 | PF13 | ввод-вывод | FMC_A7 (AF12) |
| J8 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), QUADSPI_CLK (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| J9 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), USB_OTG_HS_ULPI_STP (AF10) |
| J10 | PF4 | ввод-вывод | ADC3_IN14, FMC_A4 (AF12) |
| J11 | VSS | питание | — |
| J12 | VDD | питание | — |
| K1 | VCAPDSI | питание | — |
| K2 | VDD12DSI | питание | — |
| K3 | DSIHOST_D0P | служебный | DSIHOST_D0P |
| K4 | PB13 | ввод-вывод | CAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| K5 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DSIHOST_TE (AF13), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| K6 | PE9 | ввод-вывод | DAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1) |
| K7 | PF11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12) |
| K8 | PH5 | ввод-вывод | FMC_SDNWE (AF12), I2C2_SDA (AF4) |
| K9 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| K10 | PF10 | ввод-вывод | ADC3_IN8, DCMI_D11 (AF13), LTDC_DE (AF14), QUADSPI_CLK (AF9) |
| K11 | PH0/OSC_IN | ввод-вывод | RCC_OSC_IN |
| K12 | PH1/OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| L1 | VDDDSI | питание | — |
| L2 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2) |
| L3 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2) |
| L4 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7) |
| L5 | PH9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), LTDC_R3 (AF14), TIM12_CH2 (AF9) |
| L6 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| L7 | PF14 | ввод-вывод | FMC_A8 (AF12) |
| L8 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| L9 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, LTDC_R1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| L10 | PA0/WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| L11 | VSSA | питание | — |
| L12 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0) |
| M1 | VSS | питание | — |
| M2 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| M3 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7) |
| M4 | PH10 | ввод-вывод | DCMI_D1 (AF13), FMC_D18 (AF12), LTDC_R4 (AF14), TIM5_CH1 (AF2) |
| M5 | PH8 | ввод-вывод | DCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4), LTDC_R2 (AF14) |
| M6 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| M7 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8) |
| M8 | PF12 | ввод-вывод | FMC_A6 (AF12) |
| M9 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| M10 | PH4 | ввод-вывод | I2C2_SCL (AF4), LTDC_G4 (AF14), LTDC_G5 (AF9), USB_OTG_HS_ULPI_NXT (AF10) |
| M11 | PH2 | ввод-вывод | FMC_SDCKE0 (AF12), LTDC_R0 (AF14), QUADSPI_BK2_IO0 (AF9) |
| M12 | VDDA | питание | — |
| N1 | PD9 | ввод-вывод | DAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| N2 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| N3 | PH11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), LTDC_R5 (AF14), TIM5_CH2 (AF2) |
| N4 | VCAP1 | питание | — |
| N5 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| N6 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| N7 | PE7 | ввод-вывод | FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8) |
| N8 | VSS | питание | — |
| N9 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, LTDC_G0 (AF14), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| N10 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, LTDC_B2 (AF9), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| N11 | VSS | питание | — |
| N12 | PH3 | ввод-вывод | FMC_SDNE0 (AF12), LTDC_R1 (AF14), QUADSPI_BK2_IO1 (AF9) |
| P1 | PB14 | ввод-вывод | I2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| P2 | PH12 | ввод-вывод | DCMI_D3 (AF13), FMC_D20 (AF12), LTDC_R6 (AF14), TIM5_CH3 (AF2) |
| P3 | VDD | питание | — |
| P4 | VSS | питание | — |
| P5 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1) |
| P6 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1) |
| P7 | PG1 | ввод-вывод | FMC_A11 (AF12) |
| P8 | VDD | питание | — |
| P9 | PB2/BOOT1 | ввод-вывод | — |
| P10 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, LTDC_G1 (AF14), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10) |
| P11 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| P12 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C12 | резервное питание: часы реального времени и резервные регистры |
| VCAP1 | N4 | — |
| VCAP2 | D2 | — |
| VCAPDSI | K1 | вывод стабилизатора блока DSI для внешнего конденсатора |
| VDD | A7, A11, B5, C2, G11, J12, P3, P8, P12 | питание цифровой части и линий ввода-вывода |
| VDD12DSI | K2 | питание 1,2 В блока DSI |
| VDDA | M12 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDDSI | L1 | питание блока DSI |
| VDDUSB | F1 | питание приёмопередатчика USB |
| VSS | A4, B7, B10, C1, F2, F12, H7, J11, M1, N8, N11, P4 | общий провод (земля) |
| VSSA | L11 | общий провод аналоговой части |
| VSSDSI | H1 | общий провод блока DSI |
| NRST | H9 | сброс, активный уровень — низкий |
| PDR_ON | D9 | управление внутренней схемой сброса по питанию |
| BOOT0 | F8 | выбор источника загрузки при сбросе |
| DSIHOST_CKN | J2 | линия интерфейса DSI |
| DSIHOST_CKP | J1 | линия интерфейса DSI |
| DSIHOST_D0N | J3 | линия интерфейса DSI |
| DSIHOST_D0P | K3 | линия интерфейса DSI |
| DSIHOST_D1N | H2 | линия интерфейса DSI |
| DSIHOST_D1P | H3 | линия интерфейса DSI |
Исполнения
В базе STM32CubeMX эта группа называется STM32F479A(G-I)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F479AG | STM32F479AGYx | 1 МБ | 320 КБ |
| STM32F479AI | STM32F479AIYx | 2 МБ | 320 КБ |
Линейка STM32F469/479, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP168, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F469AE, STM32F469AG, STM32F469AI | STM32F469/479 | 168 из 168 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32F479AG?
В корпусе WLCSP168 сигнал USART1_TX выведен на PA9 (шарик E2, AF7) или PB6 (шарик G8, AF7), USART1_RX — на PB7 (шарик A9, AF7) или PA10 (шарик E3, AF7).
Где у STM32F479AG выводы SWD для программатора?
SWDIO — PA13 (шарик D1, AF0), SWCLK — PA14 (шарик D4, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F479AG?
I2C1_SCL — PB8 (шарик B9, AF4) или PB6 (шарик G8, AF4), I2C1_SDA — PB7 (шарик A9, AF4) или PB9 (шарик E9, AF4).
Сколько выводов ввода-вывода у STM32F479AG в корпусе WLCSP168?
128 из 168. Ещё 31 вывод занят питанием и землёй, остальные 9 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F479AG и STM32F479AI?
Объёмом памяти: STM32F479AG — 1 МБ флеш-памяти и 320 КБ ОЗУ, STM32F479AI — 2 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F479AG?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
