STM32F723ZC и STM32F723ZE в корпусе LQFP144: распиновка

STM32F723ZC и STM32F723ZE — микроконтроллеры STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 256 и 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 112 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
256 и 512 КБ
ОЗУ
192 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
112
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F723ZC, STM32F723ZE в корпусе LQFP144, вид сверхуSTM32F723ZCSTM32F723ZELQFP144, вид сверхуPE2 — вывод 1: FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLK1PE2PE3 — вывод 2: FMC_A19, SAI1_SD_B, SYS_TRACED02PE3PE4 — вывод 3: FMC_A20, SAI1_FS_A, SPI4_NSS, SYS_TRACED13PE4PE5 — вывод 4: FMC_A21, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: FMC_A22, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH25PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP47PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: FMC_A0, I2C2_SDA10PF0PF1 — вывод 11: FMC_A1, I2C2_SCL11PF1PF2 — вывод 12: FMC_A2, I2C2_SMBA12PF2PF3 — вывод 13: ADC3_IN9, FMC_A313PF3PF4 — вывод 14: ADC3_IN14, FMC_A414PF4PF5 — вывод 15: ADC3_IN15, FMC_A515PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: ADC3_IN4, QUADSPI_BK1_IO3, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RX18PF6PF7 — вывод 19: ADC3_IN5, QUADSPI_BK1_IO2, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TX19PF7PF8 — вывод 20: ADC3_IN6, QUADSPI_BK1_IO0, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, UART7_DE, UART7_RTS20PF8PF9 — вывод 21: ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTS21PF9PF10 — вывод 22: ADC3_IN822PF10PH0-OSC_IN — вывод 23: RCC_OSC_IN23PH0-OSC_INPH1-OSC_OUT — вывод 24: RCC_OSC_OUT24PH1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, SAI2_FS_B, USB_OTG_HS_ULPI_STP26PC0PC1 — вывод 27: ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD, RTC_TAMP3, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP327PC1PC2 — вывод 28: ADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIR28PC2PC3 — вывод 29: ADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT29PC3VDD — вывод 3030VDDVSSA — вывод 3131VSSAVREF+ — вывод 3232VREF+VDDA — вывод 3333VDDAPA0-WKUP — вывод 34: ADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS34PA0-WKUPPA1 — вывод 35: ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS35PA1PA2 — вывод 36: ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX36PA2PA3 — вывод 37: ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D037PA3VSS — вывод 3838VSSVDD — вывод 3939VDDPA4 — вывод 40: ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF40PA4PA5 — вывод 41: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK41PA5PA6 — вывод 42: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN42PA6PA7 — вывод 43: ADC1_IN7, ADC2_IN7, FMC_SDNWE, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N43PA7PC4 — вывод 44: ADC1_IN14, ADC2_IN14, FMC_SDNE0, I2S1_MCK44PC4PC5 — вывод 45: ADC1_IN15, ADC2_IN15, FMC_SDCKE045PC5PB0 — вывод 46: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D146PB0PB1 — вывод 47: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D247PB1PB2 — вывод 48: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSI48PB2PF11 — вывод 49: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_SDNRAS, SAI2_SD_B, SPI5_MOSI49PF11PF12 — вывод 50: FMC_A650PF12VSS — вывод 5151VSSVDD — вывод 5252VDDPF13 — вывод 53: FMC_A753PF13PF14 — вывод 54: FMC_A854PF14PF15 — вывод 55: FMC_A955PF15PG0 — вывод 56: FMC_A1056PG0PG1 — вывод 57: FMC_A1157PG1PE7 — вывод 58: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RX58PE7PE8 — вывод 59: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TX59PE8PE9 — вывод 60: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTS60PE9VSS — вывод 6161VSSVDD — вывод 6262VDDPE10 — вывод 63: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTS63PE10PE11 — вывод 64: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, SAI2_SD_B, SPI4_NSS, TIM1_CH264PE11PE12 — вывод 65: FMC_D9, FMC_DA9, SAI2_SCK_B, SPI4_SCK, TIM1_CH3N65PE12PE13 — вывод 66: FMC_D10, FMC_DA10, SAI2_FS_B, SPI4_MISO, TIM1_CH366PE13PE14 — вывод 67: FMC_D11, FMC_DA11, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH467PE14PE15 — вывод 68: FMC_D12, FMC_DA12, TIM1_BKIN68PE15PB10 — вывод 69: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D369PB10PB11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D470PB11VCAP_1 — вывод 7171VCAP_1VDD — вывод 7272VDDPB12 — вывод 73: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D573PB12PB13 — вывод 74: I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS74PB13REXTPHYHS — вывод 75: USB_OTG_HS_REXTPHYHS75REXTPHYHSV12_PHYHS — вывод 7676V12_PHYHSPB14 — вывод 77: USB_OTG_HS_DM77PB14PB15 — вывод 78: USB_OTG_HS_DP78PB15PD8 — вывод 79: FMC_D13, FMC_DA13, USART3_TX79PD8PD9 — вывод 80: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RX80PD9PD10 — вывод 81: FMC_D15, FMC_DA15, USART3_CK81PD10PD11 — вывод 82: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTS82PD11PD12 — вывод 83: FMC_A17, FMC_ALE, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTS83PD12PD13 — вывод 84: FMC_A18, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH284PD13VSS — вывод 8585VSSVDD — вывод 8686VDDPD14 — вывод 87: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTS87PD14PD15 — вывод 88: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTS88PD15PG2 — вывод 89: FMC_A1289PG2PG3 — вывод 90: FMC_A1390PG3PG4 — вывод 91: FMC_A14, FMC_BA091PG4PG5 — вывод 92: FMC_A15, FMC_BA192PG5PG8 — вывод 93: FMC_SDCLK, USART6_DE, USART6_RTS93PG8VSS — вывод 9494VSSVDDUSB — вывод 9595VDDUSBPC6 — вывод 96: I2S2_MCK, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, USART6_TX96PC6PC7 — вывод 97: I2S3_MCK, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, USART6_RX97PC7PC8 — вывод 98: SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CK98PC8PC9 — вывод 99: DAC_EXTI9, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTS99PC9PA8 — вывод 100: I2C3_SCL, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, USART1_CK, USB_OTG_FS_SOF100PA8PA9 — вывод 101: DAC_EXTI9, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS101PA9PA10 — вывод 102: TIM1_CH3, USART1_RX, USB_OTG_FS_ID102PA10PA11 — вывод 103: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM103PA11PA12 — вывод 104: CAN1_TX, SAI2_FS_B, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DP104PA12PA13 — вывод 105: SYS_JTMS-SWDIO105PA13VCAP_2 — вывод 106106VCAP_2VSS — вывод 107107VSSVDD — вывод 108108VDDPA14 — вывод 109: SYS_JTCK-SWCLK109PA14PA15 — вывод 110: I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS110PA15PC10 — вывод 111: I2S3_CK, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RX112PC11PC12 — вывод 113: I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CK113PC12PD0 — вывод 114: CAN1_RX, FMC_D2, FMC_DA2114PD0PD1 — вывод 115: CAN1_TX, FMC_D3, FMC_DA3115PD1PD2 — вывод 116: SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RX116PD2PD3 — вывод 117: FMC_CLK, I2S2_CK, SPI2_SCK, USART2_CTS117PD3PD4 — вывод 118: FMC_NOE, USART2_DE, USART2_RTS118PD4PD5 — вывод 119: FMC_NWE, USART2_TX119PD5VSS — вывод 120120VSSVDDSDMMC — вывод 121121VDDSDMMCPD6 — вывод 122: FMC_NWAIT, I2S3_SD, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RX122PD6PD7 — вывод 123: FMC_NE1, SDMMC2_CMD, USART2_CK123PD7PG9 — вывод 124: DAC_EXTI9, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, SAI2_FS_B, SDMMC2_D0, USART6_RX124PG9PG10 — вывод 125: FMC_NE3, SAI2_SD_B, SDMMC2_D1125PG10PG11 — вывод 126: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_INT, SDMMC2_D2126PG11PG12 — вывод 127: FMC_NE4, LPTIM1_IN1, SDMMC2_D3, USART6_DE, USART6_RTS127PG12PG13 — вывод 128: FMC_A24, LPTIM1_OUT, SYS_TRACED0, USART6_CTS128PG13PG14 — вывод 129: FMC_A25, LPTIM1_ETR, QUADSPI_BK2_IO3, SYS_TRACED1, USART6_TX129PG14VSS — вывод 130130VSSVDD — вывод 131131VDDPG15 — вывод 132: FMC_SDNCAS, USART6_CTS132PG15PB3 — вывод 133: I2S1_CK, I2S3_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2133PB3PB4 — вывод 134: I2S2_WS, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH1134PB4PB5 — вывод 135: FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7135PB5PB6 — вывод 136: FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TX136PB6PB7 — вывод 137: FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX137PB7BOOT0 — вывод 138138BOOT0PB8 — вывод 139: CAN1_RX, I2C1_SCL, SDMMC1_D4, SDMMC2_D4, TIM10_CH1, TIM4_CH3139PB8PB9 — вывод 140: CAN1_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4140PB9PE0 — вывод 141: FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RX141PE0PE1 — вывод 142: FMC_NBL1, LPTIM1_IN2, UART8_TX142PE1PDR_ON — вывод 143143PDR_ONVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

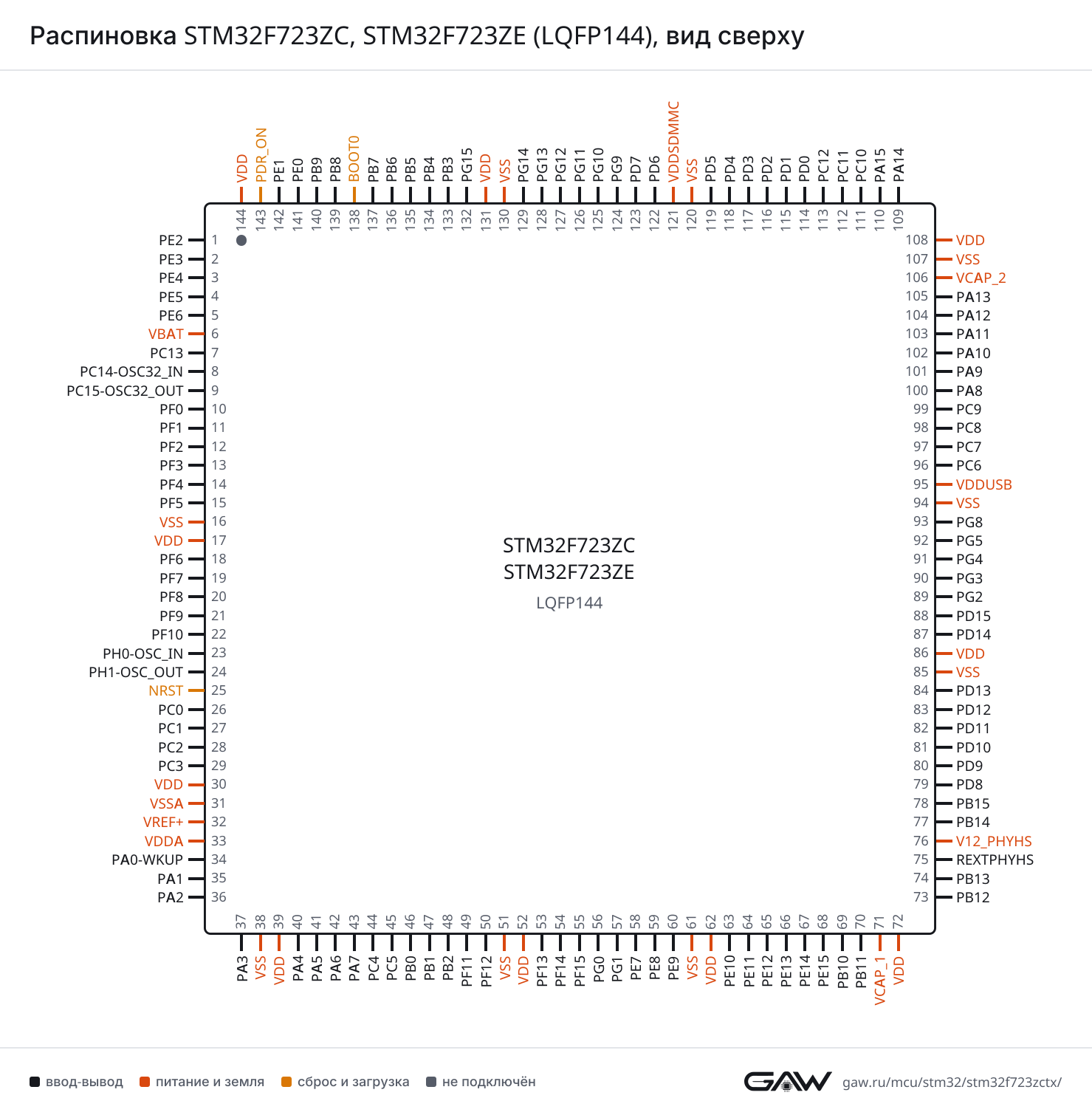

Распиновка STM32F723ZC, STM32F723ZE (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1479 × 1510 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7)
CTSPA11 (103, AF7)
DEPA12 (104, AF7)
RTSPA12 (104, AF7)
RXPA10 (102, AF7), PB7 (137, AF7)
TXPA9 (101, AF7), PB6 (136, AF7)
USART2CKPA4 (40, AF7), PD7 (123, AF7)
CTSPA0-WKUP (34, AF7), PD3 (117, AF7)
DEPA1 (35, AF7), PD4 (118, AF7)
RTSPA1 (35, AF7), PD4 (118, AF7)
RXPA3 (37, AF7), PD6 (122, AF7)
TXPA2 (36, AF7), PD5 (119, AF7)
USART3CKPB12 (73, AF7), PD10 (81, AF7), PC12 (113, AF7)
CTSPB13 (74, AF7), PD11 (82, AF7)
DEPD12 (83, AF7)
RTSPD12 (83, AF7)
RXPB11 (70, AF7), PD9 (80, AF7), PC11 (112, AF7)
TXPB10 (69, AF7), PD8 (79, AF7), PC10 (111, AF7)
USART6CKPC8 (98, AF8)
CTSPG13 (128, AF8), PG15 (132, AF8)
DEPG8 (93, AF8), PG12 (127, AF8)
RTSPG8 (93, AF8), PG12 (127, AF8)
RXPC7 (97, AF8), PG9 (124, AF8)
TXPC6 (96, AF8), PG14 (129, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (46, AF8)
DEPA15 (110, AF8)
RTSPA15 (110, AF8)
RXPA1 (35, AF8), PC11 (112, AF8)
TXPA0-WKUP (34, AF8), PC10 (111, AF8)
UART5CTSPC9 (99, AF7)
DEPC8 (98, AF7)
RTSPC8 (98, AF7)
RXPD2 (116, AF8)
TXPC12 (113, AF8)
UART7CTSPF9 (21, AF8), PE10 (63, AF8)
DEPF8 (20, AF8), PE9 (60, AF8)
RTSPF8 (20, AF8), PE9 (60, AF8)
RXPF6 (18, AF8), PE7 (58, AF8)
TXPF7 (19, AF8), PE8 (59, AF8)
UART8CTSPD14 (87, AF8)
DEPD15 (88, AF8)
RTSPD15 (88, AF8)
RXPE0 (141, AF8)
TXPE1 (142, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (42, AF5), PB4 (134, AF5)
MOSIPA7 (43, AF5), PB5 (135, AF5)
NSSPA4 (40, AF5), PA15 (110, AF5)
SCKPA5 (41, AF5), PB3 (133, AF5)
SPI2MISOPC2 (28, AF5)
MOSIPC1 (27, AF5), PC3 (29, AF5)
NSSPB12 (73, AF5), PB4 (134, AF7), PB9 (140, AF5)
SCKPB10 (69, AF5), PB13 (74, AF5), PA9 (101, AF5), PD3 (117, AF5)
SPI3MISOPC11 (112, AF6), PB4 (134, AF6)
MOSIPB2 (48, AF7), PC12 (113, AF6), PD6 (122, AF5), PB5 (135, AF6)
NSSPA4 (40, AF6), PA15 (110, AF6)
SCKPC10 (111, AF6), PB3 (133, AF6)
SPI4MISOPE5 (4, AF5), PE13 (66, AF5)
MOSIPE6 (5, AF5), PE14 (67, AF5)
NSSPE4 (3, AF5), PE11 (64, AF5)
SCKPE2 (1, AF5), PE12 (65, AF5)
SPI5MISOPF8 (20, AF5)
MOSIPF9 (21, AF5), PF11 (49, AF5)
NSSPF6 (18, AF5)
SCKPF7 (19, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (99, AF5)
I2S1CKPA5 (41, AF5), PB3 (133, AF5)
MCKPC4 (44, AF5)
SDPA7 (43, AF5), PB5 (135, AF5)
WSPA4 (40, AF5), PA15 (110, AF5)
I2S2CKPB10 (69, AF5), PB13 (74, AF5), PA9 (101, AF5), PD3 (117, AF5)
MCKPC6 (96, AF5)
SDPC1 (27, AF5), PC3 (29, AF5)
WSPB12 (73, AF5), PB4 (134, AF7), PB9 (140, AF5)
I2S3CKPC10 (111, AF6), PB3 (133, AF6)
MCKPC7 (97, AF6)
SDPB2 (48, AF7), PC12 (113, AF6), PD6 (122, AF5), PB5 (135, AF6)
WSPA4 (40, AF6), PA15 (110, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (136, AF4), PB8 (139, AF4)
SDAPB7 (137, AF4), PB9 (140, AF4)
SMBAPB5 (135, AF4)
I2C2SCLPF1 (11, AF4), PB10 (69, AF4)
SDAPF0 (10, AF4), PB11 (70, AF4)
SMBAPF2 (12, AF4), PB12 (73, AF4)
I2C3SCLPA8 (100, AF4)
SDAPC9 (99, AF4)
SMBAPA9 (101, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (103, AF9), PD0 (114, AF9), PB8 (139, AF9)
TXPA12 (104, AF9), PD1 (115, AF9), PB9 (140, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (103, AF10)
DPPA12 (104, AF10)
IDPA10 (102, AF10)
SOFPA8 (100, AF10)
VBUSPA9 (101)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (77, AF12)
DPPB15 (78, AF12)
IDPB12 (73, AF12)
REXTPHYHSREXTPHYHS (75)
SOFPA4 (40, AF12)
ULPI_CKPA5 (41, AF10)
ULPI_D0PA3 (37, AF10)
ULPI_D1PB0 (46, AF10)
ULPI_D2PB1 (47, AF10)
ULPI_D3PB10 (69, AF10)
ULPI_D4PB11 (70, AF10)
ULPI_D5PB12 (73, AF10)
ULPI_D6PB13 (74, AF10)
ULPI_D7PB5 (135, AF10)
ULPI_DIRPC2 (28, AF10)
ULPI_NXTPC3 (29, AF10)
ULPI_STPPC0 (26, AF10)
VBUSPB13 (74)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (113, AF12)
CMDPD2 (116, AF12)
D0PC8 (98, AF12)
D1PC9 (99, AF12)
D2PC10 (111, AF12)
D3PC11 (112, AF12)
D4PB8 (139, AF12)
D5PB9 (140, AF12)
D6PC6 (96, AF12)
D7PC7 (97, AF12)
SDMMC2CKPD6 (122, AF11)
CMDPD7 (123, AF11)
D0PG9 (124, AF11)
D1PG10 (125, AF11)
D2PG11 (126, AF10), PB3 (133, AF10)
D3PG12 (127, AF11), PB4 (134, AF10)
D4PB8 (139, AF10)
D5PB9 (140, AF10)
D6PC6 (96, AF10)
D7PC7 (97, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PF8 (20, AF10), PD11 (82, AF9), PC9 (99, AF9)
BK1_IO1PF9 (21, AF10), PD12 (83, AF9), PC10 (111, AF9)
BK1_IO2PE2 (1, AF9), PF7 (19, AF9)
BK1_IO3PF6 (18, AF9), PA1 (35, AF9), PD13 (84, AF9)
BK1_NCSPB6 (136, AF10)
BK2_IO0PE7 (58, AF10)
BK2_IO1PE8 (59, AF10)
BK2_IO2PE9 (60, AF10), PG9 (124, AF9)
BK2_IO3PE10 (63, AF10), PG14 (129, AF9)
BK2_NCSPC11 (112, AF9)
CLKPB2 (48, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (3, AF6)
FS_BPF9 (21, AF6)
MCLK_APE2 (1, AF6)
MCLK_BPF7 (19, AF6)
SCK_APE5 (4, AF6)
SCK_BPF8 (20, AF6)
SD_APE6 (5, AF6), PC1 (27, AF6), PB2 (48, AF6), PD6 (122, AF6)
SD_BPE3 (2, AF6), PF6 (18, AF6)
SAI2FS_APD12 (83, AF10)
FS_BPC0 (26, AF8), PE13 (66, AF10), PA12 (104, AF8), PG9 (124, AF10)
MCLK_APE0 (141, AF10)
MCLK_BPE6 (5, AF10), PA1 (35, AF10), PE14 (67, AF10)
SCK_APD13 (84, AF10)
SCK_BPA2 (36, AF8), PE12 (65, AF10)
SD_APD11 (82, AF10)
SD_BPA0-WKUP (34, AF10), PF11 (49, AF10), PE11 (64, AF10), PG10 (125, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (82), PA11 (103), PC11 (112), PG11 (126)
IN0PA0-WKUP (34)
IN1PA1 (35)
IN2PA2 (36)
IN3PA3 (37)
IN4PA4 (40)
IN5PA5 (41)
IN6PA6 (42)
IN7PA7 (43)
IN8PB0 (46)
IN9PB1 (47)
IN10PC0 (26)
IN11PC1 (27)
IN12PC2 (28)
IN13PC3 (29)
IN14PC4 (44)
IN15PC5 (45)
ADC2EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (82), PA11 (103), PC11 (112), PG11 (126)
IN0PA0-WKUP (34)
IN1PA1 (35)
IN2PA2 (36)
IN3PA3 (37)
IN4PA4 (40)
IN5PA5 (41)
IN6PA6 (42)
IN7PA7 (43)
IN8PB0 (46)
IN9PB1 (47)
IN10PC0 (26)
IN11PC1 (27)
IN12PC2 (28)
IN13PC3 (29)
IN14PC4 (44)
IN15PC5 (45)
ADC3EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (82), PA11 (103), PC11 (112), PG11 (126)
IN0PA0-WKUP (34)
IN1PA1 (35)
IN2PA2 (36)
IN3PA3 (37)
IN4PF6 (18)
IN5PF7 (19)
IN6PF8 (20)
IN7PF9 (21)
IN8PF10 (22)
IN9PF3 (13)
IN10PC0 (26)
IN11PC1 (27)
IN12PC2 (28)
IN13PC3 (29)
IN14PF4 (14)
IN15PF5 (15)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PF9 (21), PE9 (60), PD9 (80), PC9 (99), PA9 (101), PG9 (124), PB9 (140)
OUT1PA4 (40)
OUT2PA5 (41)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (42, AF1), PE15 (68, AF1), PB12 (73, AF1)
BKIN2PE6 (5, AF1)
CH1PE9 (60, AF1), PA8 (100, AF1)
CH1NPA7 (43, AF1), PE8 (59, AF1), PB13 (74, AF1)
CH2PE11 (64, AF1), PA9 (101, AF1)
CH2NPB0 (46, AF1), PE10 (63, AF1)
CH3PE13 (66, AF1), PA10 (102, AF1)
CH3NPB1 (47, AF1), PE12 (65, AF1)
CH4PE14 (67, AF1), PA11 (103, AF1)
ETRPE7 (58, AF1), PA12 (104, AF1)
TIM2CH1PA0-WKUP (34, AF1), PA5 (41, AF1), PA15 (110, AF1)
CH2PA1 (35, AF1), PB3 (133, AF1)
CH3PA2 (36, AF1), PB10 (69, AF1)
CH4PA3 (37, AF1), PB11 (70, AF1)
ETRPA0-WKUP (34, AF1), PA5 (41, AF1), PA15 (110, AF1)
TIM3CH1PA6 (42, AF2), PC6 (96, AF2), PB4 (134, AF2)
CH2PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2)
CH3PB0 (46, AF2), PC8 (98, AF2)
CH4PB1 (47, AF2), PC9 (99, AF2)
ETRPD2 (116, AF2)
TIM4CH1PD12 (83, AF2), PB6 (136, AF2)
CH2PD13 (84, AF2), PB7 (137, AF2)
CH3PD14 (87, AF2), PB8 (139, AF2)
CH4PD15 (88, AF2), PB9 (140, AF2)
ETRPE0 (141, AF2)
TIM5CH1PA0-WKUP (34, AF2)
CH2PA1 (35, AF2)
CH3PA2 (36, AF2)
CH4PA3 (37, AF2)
TIM8BKINPA6 (42, AF3)
BKIN2PA8 (100, AF3)
CH1PC6 (96, AF3)
CH1NPA5 (41, AF3), PA7 (43, AF3)
CH2PC7 (97, AF3)
CH2NPB0 (46, AF3)
CH3PC8 (98, AF3)
CH3NPB1 (47, AF3)
CH4PC9 (99, AF3)
ETRPA0-WKUP (34, AF3)
TIM9CH1PE5 (4, AF3), PA2 (36, AF3)
CH2PE6 (5, AF3), PA3 (37, AF3)
TIM10CH1PF6 (18, AF3), PB8 (139, AF3)
TIM11CH1PF7 (19, AF3), PB9 (140, AF3)
TIM13CH1PF8 (20, AF9), PA6 (42, AF9)
TIM14CH1PF9 (21, AF9), PA7 (43, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPG14 (129, AF3), PE0 (141, AF3)
IN1PD12 (83, AF3), PG12 (127, AF3)
IN2PE1 (142, AF3)
OUTPD13 (84, AF3), PG13 (128, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (7)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (10, AF12)
A1PF1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (50, AF12)
A7PF13 (53, AF12)
A8PF14 (54, AF12)
A9PF15 (55, AF12)
A10PG0 (56, AF12)
A11PG1 (57, AF12)
A12PG2 (89, AF12)
A13PG3 (90, AF12)
A14PG4 (91, AF12)
A15PG5 (92, AF12)
A16PD11 (82, AF12)
A17PD12 (83, AF12)
A18PD13 (84, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (128, AF12)
A25PG14 (129, AF12)
ALEPD12 (83, AF12)
BA0PG4 (91, AF12)
BA1PG5 (92, AF12)
CLEPD11 (82, AF12)
CLKPD3 (117, AF12)
D0PD14 (87, AF12)
D1PD15 (88, AF12)
D2PD0 (114, AF12)
D3PD1 (115, AF12)
D4PE7 (58, AF12)
D5PE8 (59, AF12)
D6PE9 (60, AF12)
D7PE10 (63, AF12)
D8PE11 (64, AF12)
D9PE12 (65, AF12)
D10PE13 (66, AF12)
D11PE14 (67, AF12)
D12PE15 (68, AF12)
D13PD8 (79, AF12)
D14PD9 (80, AF12)
D15PD10 (81, AF12)
DA0PD14 (87, AF12)
DA1PD15 (88, AF12)
DA2PD0 (114, AF12)
DA3PD1 (115, AF12)
DA4PE7 (58, AF12)
DA5PE8 (59, AF12)
DA6PE9 (60, AF12)
DA7PE10 (63, AF12)
DA8PE11 (64, AF12)
DA9PE12 (65, AF12)
DA10PE13 (66, AF12)
DA11PE14 (67, AF12)
DA12PE15 (68, AF12)
DA13PD8 (79, AF12)
DA14PD9 (80, AF12)
DA15PD10 (81, AF12)
INTPG11 (126, AF12)
NBL0PE0 (141, AF12)
NBL1PE1 (142, AF12)
NCEPG9 (124, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PG12 (127, AF12)
NLPB7 (137, AF12)
NOEPD4 (118, AF12)
NWAITPD6 (122, AF12)
NWEPD5 (119, AF12)
SDCKE0PC3 (29, AF12), PC5 (45, AF12)
SDCKE1PB5 (135, AF12)
SDCLKPG8 (93, AF12)
SDNCASPG15 (132, AF12)
SDNE0PC2 (28, AF12), PC4 (44, AF12)
SDNE1PB6 (136, AF12)
SDNRASPF11 (49, AF12)
SDNWEPC0 (26, AF12), PA7 (43, AF12)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (109, AF0)
JTDIPA15 (110, AF0)
JTDO-SWOPB3 (133, AF0)
JTMS-SWDIOPA13 (105, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC1 (27, AF0), PG13 (128, AF0)
TRACED1PE4 (3, AF0), PC8 (98, AF0), PG14 (129, AF0)
TRACED2PE5 (4, AF0), PD2 (116, AF0)
TRACED3PE6 (5, AF0), PC12 (113, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (100, AF0)
MCO_2PC9 (99, AF0)
OSC_INPH0-OSC_IN (23)
OSC_OUTPH1-OSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP3PC1 (27)
SYS_WKUP1PA0-WKUP (34)
SYS_WKUP2PA2 (36)
SYS_WKUP3PC1 (27)
SYS_WKUP4PC13 (7)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
2PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
3PE4ввод-выводFMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
4PE5ввод-выводFMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводFMC_A22 (AF12), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
6VBATпитание—
7PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
10PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
11PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
12PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
13PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
14PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
15PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
19PF7ввод-выводADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
20PF8ввод-выводADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), UART7_DE (AF8), UART7_RTS (AF8)
21PF9ввод-выводADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), UART7_CTS (AF8)
22PF10ввод-выводADC3_IN8
23PH0-OSC_INввод-выводRCC_OSC_IN
24PH1-OSC_OUTввод-выводRCC_OSC_OUT
25NRSTсброс—
26PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
27PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), RTC_TAMP3, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
28PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
29PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
30VDDпитание—
31VSSAпитание—
32VREF+питание—
33VDDAпитание—
34PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
35PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
36PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
37PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
38VSSпитание—
39VDDпитание—
40PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
41PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
42PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
43PA7ввод-выводADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
44PC4ввод-выводADC1_IN14, ADC2_IN14, FMC_SDNE0 (AF12), I2S1_MCK (AF5)
45PC5ввод-выводADC1_IN15, ADC2_IN15, FMC_SDCKE0 (AF12)
46PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
47PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
48PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
49PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
50PF12ввод-выводFMC_A6 (AF12)
51VSSпитание—
52VDDпитание—
53PF13ввод-выводFMC_A7 (AF12)
54PF14ввод-выводFMC_A8 (AF12)
55PF15ввод-выводFMC_A9 (AF12)
56PG0ввод-выводFMC_A10 (AF12)
57PG1ввод-выводFMC_A11 (AF12)
58PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
59PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
60PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
61VSSпитание—
62VDDпитание—
63PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
64PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
65PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
66PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
67PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
68PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1)
69PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
70PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
71VCAP_1питание—
72VDDпитание—
73PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
74PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
75REXTPHYHSслужебныйUSB_OTG_HS_REXTPHYHS
76V12_PHYHSпитание—
77PB14ввод-выводUSB_OTG_HS_DM (AF12)
78PB15ввод-выводUSB_OTG_HS_DP (AF12)
79PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
80PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
81PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7)
82PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
83PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
84PD13ввод-выводFMC_A18 (AF12), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
85VSSпитание—
86VDDпитание—
87PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
88PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
89PG2ввод-выводFMC_A12 (AF12)
90PG3ввод-выводFMC_A13 (AF12)
91PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
92PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
93PG8ввод-выводFMC_SDCLK (AF12), USART6_DE (AF8), USART6_RTS (AF8)
94VSSпитание—
95VDDUSBпитание—
96PC6ввод-выводI2S2_MCK (AF5), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
97PC7ввод-выводI2S3_MCK (AF6), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
98PC8ввод-выводSDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
99PC9ввод-выводDAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
100PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
101PA9ввод-выводDAC_EXTI9, I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
102PA10ввод-выводTIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
103PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
104PA12ввод-выводCAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
105PA13ввод-выводSYS_JTMS-SWDIO (AF0)
106VCAP_2питание—
107VSSпитание—
108VDDпитание—
109PA14ввод-выводSYS_JTCK-SWCLK (AF0)
110PA15ввод-выводI2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8)
111PC10ввод-выводI2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
113PC12ввод-выводI2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
114PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
115PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
116PD2ввод-выводSDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
117PD3ввод-выводFMC_CLK (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7)
118PD4ввод-выводFMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
119PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
120VSSпитание—
121VDDSDMMCпитание—
122PD6ввод-выводFMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
123PD7ввод-выводFMC_NE1 (AF12), SDMMC2_CMD (AF11), USART2_CK (AF7)
124PG9ввод-выводDAC_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SDMMC2_D0 (AF11), USART6_RX (AF8)
125PG10ввод-выводFMC_NE3 (AF12), SAI2_SD_B (AF10), SDMMC2_D1 (AF11)
126PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_INT (AF12), SDMMC2_D2 (AF10)
127PG12ввод-выводFMC_NE4 (AF12), LPTIM1_IN1 (AF3), SDMMC2_D3 (AF11), USART6_DE (AF8), USART6_RTS (AF8)
128PG13ввод-выводFMC_A24 (AF12), LPTIM1_OUT (AF3), SYS_TRACED0 (AF0), USART6_CTS (AF8)
129PG14ввод-выводFMC_A25 (AF12), LPTIM1_ETR (AF3), QUADSPI_BK2_IO3 (AF9), SYS_TRACED1 (AF0), USART6_TX (AF8)
130VSSпитание—
131VDDпитание—
132PG15ввод-выводFMC_SDNCAS (AF12), USART6_CTS (AF8)
133PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
134PB4ввод-выводI2S2_WS (AF7), SDMMC2_D3 (AF10), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
135PB5ввод-выводFMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
136PB6ввод-выводFMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
137PB7ввод-выводFMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
138BOOT0загрузка—
139PB8ввод-выводCAN1_RX (AF9), I2C1_SCL (AF4), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
140PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
141PE0ввод-выводFMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
142PE1ввод-выводFMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
143PDR_ONсброс—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
V12_PHYHS76—
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP71, 106вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD17, 30, 39, 52, 62, 72, 86, 108, 131, 144питание цифровой части и линий ввода-вывода
VDDA33питание аналоговой части: АЦП, ЦАП, генераторы
VDDSDMMC121—
VDDUSB95питание приёмопередатчика USB
VREF+32верхнее опорное напряжение АЦП и ЦАП
VSS16, 38, 51, 61, 85, 94, 107, 120, 130общий провод (земля)
VSSA31общий провод аналоговой части
NRST25сброс, активный уровень — низкий
PDR_ON143управление внутренней схемой сброса по питанию
BOOT0138выбор источника загрузки при сбросе
REXTPHYHS75—

Исполнения

В базе STM32CubeMX эта группа называется STM32F723Z(C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F723ZCSTM32F723ZCTx256 КБ192 КБ
STM32F723ZESTM32F723ZETx512 КБ192 КБ

Линейка STM32F7x3, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F723ZC, STM32F723ZE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F723ZCT6LQFP 144, 20×20×1,4 мм−40…+85 °Cлоток
STM32F723ZET6LQFP 144, 20×20×1,4 мм−40…+85 °Cлоток
STM32F723ZET7LQFP 144, 20×20×1,4 мм−40…+105 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F733ZESTM32F7x3144 из 144выводы совпадают полностьютолько у него: AES
STM32F730Z8STM32F7x0 Value line144 из 144выводы совпадают полностьютолько у него: AES; флеш-память до 512 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32F723ZC?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PB6 (вывод 136, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PB7 (вывод 137, AF7).

Где у STM32F723ZC выводы SWD для программатора?

SWDIO — PA13 (вывод 105, AF0), SWCLK — PA14 (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F723ZC?

I2C1_SCL — PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).

Сколько выводов ввода-вывода у STM32F723ZC в корпусе LQFP144?

112 из 144. Ещё 28 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F723ZC и STM32F723ZE?

Объёмом памяти: STM32F723ZC — 256 КБ флеш-памяти и 192 КБ ОЗУ, STM32F723ZE — 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Чем отличаются STM32F723ZET6 и STM32F723ZET7?

Диапазоном рабочей температуры: STM32F723ZET6 — −40…+85 °C, STM32F723ZET7 — −40…+105 °C (по таблице заказных номеров на st.com). Корпус (LQFP 144, 20×20×1,4 мм) и расположение выводов у них одинаковые.

Какое напряжение питания у STM32F723ZC?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
