STM32F746IE в корпусе LQFP176: распиновка

STM32F746IE — микроконтроллер STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 512 КБ флеш-памяти и 320 КБ ОЗУ. Корпус LQFP176 — 176 выводов, из них 140 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
512 КБ
ОЗУ
320 КБ
Корпус
LQFP176, 176 выводов
Линий ввода-вывода
140
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP176

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

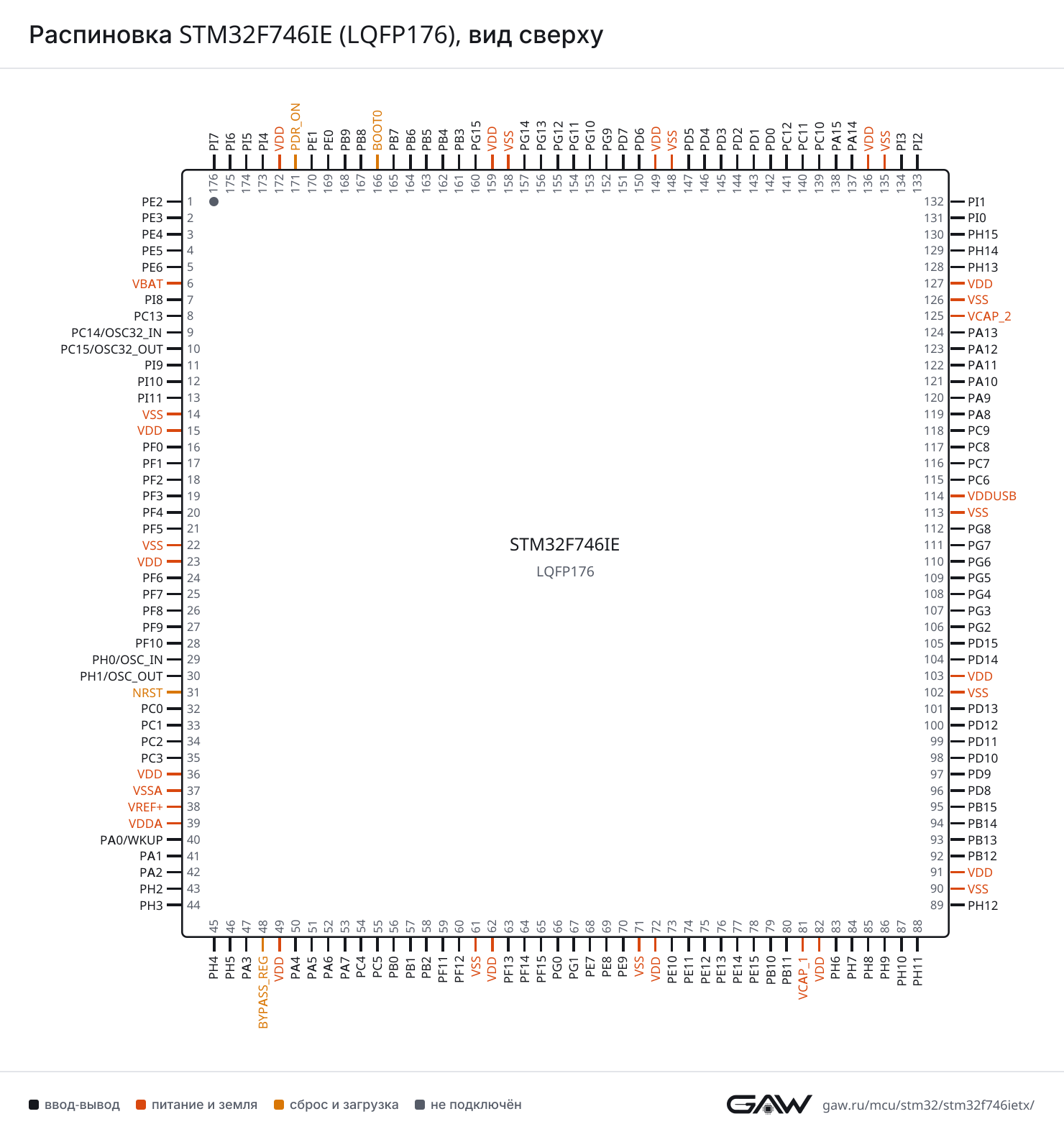

Распиновка STM32F746IE в корпусе LQFP176, вид сверхуSTM32F746IELQFP176, вид сверхуPE2 — вывод 1: ETH_TXD3, FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLK1PE2PE3 — вывод 2: FMC_A19, SAI1_SD_B, SYS_TRACED02PE3PE4 — вывод 3: DCMI_D4, FMC_A20, LTDC_B0, SAI1_FS_A, SPI4_NSS, SYS_TRACED13PE4PE5 — вывод 4: DCMI_D6, FMC_A21, LTDC_G0, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: DCMI_D7, FMC_A22, LTDC_G1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH25PE6VBAT — вывод 66VBATPI8 — вывод 7: RTC_TAMP2, RTC_TS, SYS_WKUP57PI8PC13 — вывод 8: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP48PC13PC14/OSC32_IN — вывод 9: RCC_OSC32_IN9PC14/OSC32_INPC15/OSC32_OUT — вывод 10: RCC_OSC32_OUT10PC15/OSC32_OUTPI9 — вывод 11: CAN1_RX, DAC_EXTI9, FMC_D30, LTDC_VSYNC11PI9PI10 — вывод 12: ETH_RX_ER, FMC_D31, LTDC_HSYNC12PI10PI11 — вывод 13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SYS_WKUP6, USB_OTG_HS_ULPI_DIR13PI11VSS — вывод 1414VSSVDD — вывод 1515VDDPF0 — вывод 16: FMC_A0, I2C2_SDA16PF0PF1 — вывод 17: FMC_A1, I2C2_SCL17PF1PF2 — вывод 18: FMC_A2, I2C2_SMBA18PF2PF3 — вывод 19: ADC3_IN9, FMC_A319PF3PF4 — вывод 20: ADC3_IN14, FMC_A420PF4PF5 — вывод 21: ADC3_IN15, FMC_A521PF5VSS — вывод 2222VSSVDD — вывод 2323VDDPF6 — вывод 24: ADC3_IN4, QUADSPI_BK1_IO3, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RX24PF6PF7 — вывод 25: ADC3_IN5, QUADSPI_BK1_IO2, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TX25PF7PF8 — вывод 26: ADC3_IN6, QUADSPI_BK1_IO0, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, UART7_DE, UART7_RTS26PF8PF9 — вывод 27: ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTS27PF9PF10 — вывод 28: ADC3_IN8, DCMI_D11, LTDC_DE28PF10PH0/OSC_IN — вывод 29: RCC_OSC_IN29PH0/OSC_INPH1/OSC_OUT — вывод 30: RCC_OSC_OUT30PH1/OSC_OUTNRST — вывод 3131NRSTPC0 — вывод 32: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, LTDC_R5, SAI2_FS_B, USB_OTG_HS_ULPI_STP32PC0PC1 — вывод 33: ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC, I2S2_SD, RTC_TAMP3, RTC_TS, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP333PC1PC2 — вывод 34: ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIR34PC2PC3 — вывод 35: ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT35PC3VDD — вывод 3636VDDVSSA — вывод 3737VSSAVREF+ — вывод 3838VREF+VDDA — вывод 3939VDDAPA0/WKUP — вывод 40: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS40PA0/WKUPPA1 — вывод 41: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, LTDC_R2, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS41PA1PA2 — вывод 42: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, LTDC_R1, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX42PA2PH2 — вывод 43: ETH_CRS, FMC_SDCKE0, LPTIM1_IN2, LTDC_R0, QUADSPI_BK2_IO0, SAI2_SCK_B43PH2PH3 — вывод 44: ETH_COL, FMC_SDNE0, LTDC_R1, QUADSPI_BK2_IO1, SAI2_MCLK_B44PH3PH4 — вывод 45: I2C2_SCL, USB_OTG_HS_ULPI_NXT45PH4PH5 — вывод 46: FMC_SDNWE, I2C2_SDA, SPI5_NSS46PH5PA3 — вывод 47: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D047PA3BYPASS_REG — вывод 4848BYPASS_REGVDD — вывод 4949VDDPA4 — вывод 50: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF50PA4PA5 — вывод 51: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, LTDC_R4, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK51PA5PA6 — вывод 52: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN52PA6PA7 — вывод 53: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N53PA7PC4 — вывод 54: ADC1_IN14, ADC2_IN14, ETH_RXD0, FMC_SDNE0, I2S1_MCK, SPDIFRX_IN254PC4PC5 — вывод 55: ADC1_IN15, ADC2_IN15, ETH_RXD1, FMC_SDCKE0, SPDIFRX_IN355PC5PB0 — вывод 56: ADC1_IN8, ADC2_IN8, ETH_RXD2, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D156PB0PB1 — вывод 57: ADC1_IN9, ADC2_IN9, ETH_RXD3, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D257PB1PB2 — вывод 58: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSI58PB2PF11 — вывод 59: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRAS, SAI2_SD_B, SPI5_MOSI59PF11PF12 — вывод 60: FMC_A660PF12VSS — вывод 6161VSSVDD — вывод 6262VDDPF13 — вывод 63: FMC_A7, I2C4_SMBA63PF13PF14 — вывод 64: FMC_A8, I2C4_SCL64PF14PF15 — вывод 65: FMC_A9, I2C4_SDA65PF15PG0 — вывод 66: FMC_A1066PG0PG1 — вывод 67: FMC_A1167PG1PE7 — вывод 68: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RX68PE7PE8 — вывод 69: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TX69PE8PE9 — вывод 70: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTS70PE9VSS — вывод 7171VSSVDD — вывод 7272VDDPE10 — вывод 73: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTS73PE10PE11 — вывод 74: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, LTDC_G3, SAI2_SD_B, SPI4_NSS, TIM1_CH274PE11PE12 — вывод 75: FMC_D9, FMC_DA9, LTDC_B4, SAI2_SCK_B, SPI4_SCK, TIM1_CH3N75PE12PE13 — вывод 76: FMC_D10, FMC_DA10, LTDC_DE, SAI2_FS_B, SPI4_MISO, TIM1_CH376PE13PE14 — вывод 77: FMC_D11, FMC_DA11, LTDC_CLK, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH477PE14PE15 — вывод 78: FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKIN78PE15PB10 — вывод 79: ETH_RX_ER, I2C2_SCL, I2S2_CK, LTDC_G4, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D379PB10PB11 — вывод 80: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D480PB11VCAP_1 — вывод 8181VCAP_1VDD — вывод 8282VDDPH6 — вывод 83: DCMI_D8, ETH_RXD2, FMC_SDNE1, I2C2_SMBA, SPI5_SCK, TIM12_CH183PH6PH7 — вывод 84: DCMI_D9, ETH_RXD3, FMC_SDCKE1, I2C3_SCL, SPI5_MISO84PH7PH8 — вывод 85: DCMI_HSYNC, FMC_D16, I2C3_SDA, LTDC_R285PH8PH9 — вывод 86: DAC_EXTI9, DCMI_D0, FMC_D17, I2C3_SMBA, LTDC_R3, TIM12_CH286PH9PH10 — вывод 87: DCMI_D1, FMC_D18, I2C4_SMBA, LTDC_R4, TIM5_CH187PH10PH11 — вывод 88: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2, FMC_D19, I2C4_SCL, LTDC_R5, TIM5_CH288PH11PH12 — вывод 89: DCMI_D3, FMC_D20, I2C4_SDA, LTDC_R6, TIM5_CH389PH12VSS — вывод 9090VSSVDD — вывод 9191VDDPB12 — вывод 92: CAN2_RX, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D592PB12PB13 — вывод 93: CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS93PB13PB14 — вывод 94: SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_DE, USART3_RTS, USB_OTG_HS_DM94PB14PB15 — вывод 95: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DP95PB15PD8 — вывод 96: FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TX96PD8PD9 — вывод 97: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RX97PD9PD10 — вывод 98: FMC_D15, FMC_DA15, LTDC_B3, USART3_CK98PD10PD11 — вывод 99: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTS99PD11PD12 — вывод 100: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTS100PD12PD13 — вывод 101: FMC_A18, I2C4_SDA, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH2101PD13VSS — вывод 102102VSSVDD — вывод 103103VDDPD14 — вывод 104: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTS104PD14PD15 — вывод 105: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTS105PD15PG2 — вывод 106: FMC_A12106PG2PG3 — вывод 107: FMC_A13107PG3PG4 — вывод 108: FMC_A14, FMC_BA0108PG4PG5 — вывод 109: FMC_A15, FMC_BA1109PG5PG6 — вывод 110: DCMI_D12, LTDC_R7110PG6PG7 — вывод 111: DCMI_D13, FMC_INT, LTDC_CLK, USART6_CK111PG7PG8 — вывод 112: ETH_PPS_OUT, FMC_SDCLK, SPDIFRX_IN2, SPI6_NSS, USART6_DE, USART6_RTS112PG8VSS — вывод 113113VSSVDDUSB — вывод 114114VDDUSBPC6 — вывод 115: DCMI_D0, I2S2_MCK, LTDC_HSYNC, SDMMC1_D6, TIM3_CH1, TIM8_CH1, USART6_TX115PC6PC7 — вывод 116: DCMI_D1, I2S3_MCK, LTDC_G6, SDMMC1_D7, TIM3_CH2, TIM8_CH2, USART6_RX116PC7PC8 — вывод 117: DCMI_D2, SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CK117PC8PC9 — вывод 118: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTS118PC9PA8 — вывод 119: I2C3_SCL, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, USART1_CK, USB_OTG_FS_SOF119PA8PA9 — вывод 120: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS120PA9PA10 — вывод 121: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_ID121PA10PA11 — вывод 122: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, LTDC_R4, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM122PA11PA12 — вывод 123: CAN1_TX, LTDC_R5, SAI2_FS_B, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DP123PA12PA13 — вывод 124: SYS_JTMS-SWDIO124PA13VCAP_2 — вывод 125125VCAP_2VSS — вывод 126126VSSVDD — вывод 127127VDDPH13 — вывод 128: CAN1_TX, FMC_D21, LTDC_G2, TIM8_CH1N128PH13PH14 — вывод 129: DCMI_D4, FMC_D22, LTDC_G3, TIM8_CH2N129PH14PH15 — вывод 130: DCMI_D11, FMC_D23, LTDC_G4, TIM8_CH3N130PH15PI0 — вывод 131: DCMI_D13, FMC_D24, I2S2_WS, LTDC_G5, SPI2_NSS, TIM5_CH4131PI0PI1 — вывод 132: DCMI_D8, FMC_D25, I2S2_CK, LTDC_G6, SPI2_SCK, TIM8_BKIN2132PI1PI2 — вывод 133: DCMI_D9, FMC_D26, LTDC_G7, SPI2_MISO, TIM8_CH4133PI2PI3 — вывод 134: DCMI_D10, FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETR134PI3VSS — вывод 135135VSSVDD — вывод 136136VDDPA14 — вывод 137: SYS_JTCK-SWCLK137PA14PA15 — вывод 138: CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS138PA15PC10 — вывод 139: DCMI_D8, I2S3_CK, LTDC_R2, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TX139PC10PC11 — вывод 140: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RX140PC11PC12 — вывод 141: DCMI_D9, I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CK141PC12PD0 — вывод 142: CAN1_RX, FMC_D2, FMC_DA2142PD0PD1 — вывод 143: CAN1_TX, FMC_D3, FMC_DA3143PD1PD2 — вывод 144: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RX144PD2PD3 — вывод 145: DCMI_D5, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTS145PD3PD4 — вывод 146: FMC_NOE, USART2_DE, USART2_RTS146PD4PD5 — вывод 147: FMC_NWE, USART2_TX147PD5VSS — вывод 148148VSSVDD — вывод 149149VDDPD6 — вывод 150: DCMI_D10, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SPI3_MOSI, USART2_RX150PD6PD7 — вывод 151: FMC_NE1, SPDIFRX_IN0, USART2_CK151PD7PG9 — вывод 152: DAC_EXTI9, DCMI_VSYNC, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, SAI2_FS_B, SPDIFRX_IN3, USART6_RX152PG9PG10 — вывод 153: DCMI_D2, FMC_NE3, LTDC_B2, LTDC_G3, SAI2_SD_B153PG10PG11 — вывод 154: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, ETH_TX_EN, LTDC_B3, SPDIFRX_IN0154PG11PG12 — вывод 155: FMC_NE4, LPTIM1_IN1, LTDC_B1, LTDC_B4, SPDIFRX_IN1, SPI6_MISO, USART6_DE, USART6_RTS155PG12PG13 — вывод 156: ETH_TXD0, FMC_A24, LPTIM1_OUT, LTDC_R0, SPI6_SCK, SYS_TRACED0, USART6_CTS156PG13PG14 — вывод 157: ETH_TXD1, FMC_A25, LPTIM1_ETR, LTDC_B0, QUADSPI_BK2_IO3, SPI6_MOSI, SYS_TRACED1, USART6_TX157PG14VSS — вывод 158158VSSVDD — вывод 159159VDDPG15 — вывод 160: DCMI_D13, FMC_SDNCAS, USART6_CTS160PG15PB3 — вывод 161: I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2161PB3PB4 — вывод 162: I2S2_WS, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH1162PB4PB5 — вывод 163: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7163PB5PB6 — вывод 164: CAN2_TX, CEC, DCMI_D5, FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TX164PB6PB7 — вывод 165: DCMI_VSYNC, FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX165PB7BOOT0 — вывод 166166BOOT0PB8 — вывод 167: CAN1_RX, DCMI_D6, ETH_TXD3, I2C1_SCL, LTDC_B6, SDMMC1_D4, TIM10_CH1, TIM4_CH3167PB8PB9 — вывод 168: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, LTDC_B7, SDMMC1_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4168PB9PE0 — вывод 169: DCMI_D2, FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RX169PE0PE1 — вывод 170: DCMI_D3, FMC_NBL1, LPTIM1_IN2, UART8_TX170PE1PDR_ON — вывод 171171PDR_ONVDD — вывод 172172VDDPI4 — вывод 173: DCMI_D5, FMC_NBL2, LTDC_B4, SAI2_MCLK_A, TIM8_BKIN173PI4PI5 — вывод 174: DCMI_VSYNC, FMC_NBL3, LTDC_B5, SAI2_SCK_A, TIM8_CH1174PI5PI6 — вывод 175: DCMI_D6, FMC_D28, LTDC_B6, SAI2_SD_A, TIM8_CH2175PI6PI7 — вывод 176: DCMI_D7, FMC_D29, LTDC_B7, SAI2_FS_A, TIM8_CH3176PI7
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F746IE (LQFP176), вид сверхуРаспиновка LQFP176 картинкой
PNG, 1480 × 1582 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (119, AF7)
CTSPA11 (122, AF7)
DEPA12 (123, AF7)
RTSPA12 (123, AF7)
RXPA10 (121, AF7), PB7 (165, AF7)
TXPA9 (120, AF7), PB6 (164, AF7)
USART2CKPA4 (50, AF7), PD7 (151, AF7)
CTSPA0/WKUP (40, AF7), PD3 (145, AF7)
DEPA1 (41, AF7), PD4 (146, AF7)
RTSPA1 (41, AF7), PD4 (146, AF7)
RXPA3 (47, AF7), PD6 (150, AF7)
TXPA2 (42, AF7), PD5 (147, AF7)
USART3CKPB12 (92, AF7), PD10 (98, AF7), PC12 (141, AF7)
CTSPB13 (93, AF7), PD11 (99, AF7)
DEPB14 (94, AF7), PD12 (100, AF7)
RTSPB14 (94, AF7), PD12 (100, AF7)
RXPB11 (80, AF7), PD9 (97, AF7), PC11 (140, AF7)
TXPB10 (79, AF7), PD8 (96, AF7), PC10 (139, AF7)
USART6CKPG7 (111, AF8), PC8 (117, AF8)
CTSPG13 (156, AF8), PG15 (160, AF8)
DEPG8 (112, AF8), PG12 (155, AF8)
RTSPG8 (112, AF8), PG12 (155, AF8)
RXPC7 (116, AF8), PG9 (152, AF8)
TXPC6 (115, AF8), PG14 (157, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (56, AF8)
DEPA15 (138, AF8)
RTSPA15 (138, AF8)
RXPA1 (41, AF8), PC11 (140, AF8)
TXPA0/WKUP (40, AF8), PC10 (139, AF8)
UART5CTSPC9 (118, AF7)
DEPC8 (117, AF7)
RTSPC8 (117, AF7)
RXPD2 (144, AF8)
TXPC12 (141, AF8)
UART7CTSPF9 (27, AF8), PE10 (73, AF8)
DEPF8 (26, AF8), PE9 (70, AF8)
RTSPF8 (26, AF8), PE9 (70, AF8)
RXPF6 (24, AF8), PE7 (68, AF8)
TXPF7 (25, AF8), PE8 (69, AF8)
UART8CTSPD14 (104, AF8)
DEPD15 (105, AF8)
RTSPD15 (105, AF8)
RXPE0 (169, AF8)
TXPE1 (170, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (52, AF5), PB4 (162, AF5)
MOSIPA7 (53, AF5), PB5 (163, AF5)
NSSPA4 (50, AF5), PA15 (138, AF5)
SCKPA5 (51, AF5), PB3 (161, AF5)
SPI2MISOPC2 (34, AF5), PB14 (94, AF5), PI2 (133, AF5)
MOSIPC1 (33, AF5), PC3 (35, AF5), PB15 (95, AF5), PI3 (134, AF5)
NSSPB12 (92, AF5), PI0 (131, AF5), PB4 (162, AF7), PB9 (168, AF5)
SCKPB10 (79, AF5), PB13 (93, AF5), PA9 (120, AF5), PI1 (132, AF5), PD3 (145, AF5)
SPI3MISOPC11 (140, AF6), PB4 (162, AF6)
MOSIPB2 (58, AF7), PC12 (141, AF6), PD6 (150, AF5), PB5 (163, AF6)
NSSPA4 (50, AF6), PA15 (138, AF6)
SCKPC10 (139, AF6), PB3 (161, AF6)
SPI4MISOPE5 (4, AF5), PE13 (76, AF5)
MOSIPE6 (5, AF5), PE14 (77, AF5)
NSSPE4 (3, AF5), PE11 (74, AF5)
SCKPE2 (1, AF5), PE12 (75, AF5)
SPI5MISOPF8 (26, AF5), PH7 (84, AF5)
MOSIPF9 (27, AF5), PF11 (59, AF5)
NSSPF6 (24, AF5), PH5 (46, AF5)
SCKPF7 (25, AF5), PH6 (83, AF5)
SPI6MISOPG12 (155, AF5)
MOSIPG14 (157, AF5)
NSSPG8 (112, AF5)
SCKPG13 (156, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (118, AF5)
I2S1CKPA5 (51, AF5), PB3 (161, AF5)
MCKPC4 (54, AF5)
SDPA7 (53, AF5), PB5 (163, AF5)
WSPA4 (50, AF5), PA15 (138, AF5)
I2S2CKPB10 (79, AF5), PB13 (93, AF5), PA9 (120, AF5), PI1 (132, AF5), PD3 (145, AF5)
MCKPC6 (115, AF5)
SDPC1 (33, AF5), PC3 (35, AF5), PB15 (95, AF5), PI3 (134, AF5)
WSPB12 (92, AF5), PI0 (131, AF5), PB4 (162, AF7), PB9 (168, AF5)
I2S3CKPC10 (139, AF6), PB3 (161, AF6)
MCKPC7 (116, AF6)
SDPB2 (58, AF7), PC12 (141, AF6), PD6 (150, AF5), PB5 (163, AF6)
WSPA4 (50, AF6), PA15 (138, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (164, AF4), PB8 (167, AF4)
SDAPB7 (165, AF4), PB9 (168, AF4)
SMBAPB5 (163, AF4)
I2C2SCLPF1 (17, AF4), PH4 (45, AF4), PB10 (79, AF4)
SDAPF0 (16, AF4), PH5 (46, AF4), PB11 (80, AF4)
SMBAPF2 (18, AF4), PH6 (83, AF4), PB12 (92, AF4)
I2C3SCLPH7 (84, AF4), PA8 (119, AF4)
SDAPH8 (85, AF4), PC9 (118, AF4)
SMBAPH9 (86, AF4), PA9 (120, AF4)
I2C4SCLPF14 (64, AF4), PH11 (88, AF4), PD12 (100, AF4)
SDAPF15 (65, AF4), PH12 (89, AF4), PD13 (101, AF4)
SMBAPF13 (63, AF4), PH10 (87, AF4), PD11 (99, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPI9 (11, AF9), PA11 (122, AF9), PD0 (142, AF9), PB8 (167, AF9)
TXPA12 (123, AF9), PH13 (128, AF9), PD1 (143, AF9), PB9 (168, AF9)
CAN2RXPB12 (92, AF9), PB5 (163, AF9)
TXPB13 (93, AF9), PB6 (164, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (122, AF10)
DPPA12 (123, AF10)
IDPA10 (121, AF10)
SOFPA8 (119, AF10)
VBUSPA9 (120)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (94, AF12)
DPPB15 (95, AF12)
IDPB12 (92, AF12)
SOFPA4 (50, AF12)
ULPI_CKPA5 (51, AF10)
ULPI_D0PA3 (47, AF10)
ULPI_D1PB0 (56, AF10)
ULPI_D2PB1 (57, AF10)
ULPI_D3PB10 (79, AF10)
ULPI_D4PB11 (80, AF10)
ULPI_D5PB12 (92, AF10)
ULPI_D6PB13 (93, AF10)
ULPI_D7PB5 (163, AF10)
ULPI_DIRPI11 (13, AF10), PC2 (34, AF10)
ULPI_NXTPC3 (35, AF10), PH4 (45, AF10)
ULPI_STPPC0 (32, AF10)
VBUSPB13 (93)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPH3 (44, AF11), PA3 (47, AF11)
CRSPA0/WKUP (40, AF11), PH2 (43, AF11)
CRS_DVPA7 (53, AF11)
MDCPC1 (33, AF11)
MDIOPA2 (42, AF11)
PPS_OUTPG8 (112, AF11), PB5 (163, AF11)
REF_CLKPA1 (41, AF11)
RX_CLKPA1 (41, AF11)
RX_DVPA7 (53, AF11)
RX_ERPI10 (12, AF11), PB10 (79, AF11)
RXD0PC4 (54, AF11)
RXD1PC5 (55, AF11)
RXD2PB0 (56, AF11), PH6 (83, AF11)
RXD3PB1 (57, AF11), PH7 (84, AF11)
TX_CLKPC3 (35, AF11)
TX_ENPB11 (80, AF11), PG11 (154, AF11)
TXD0PB12 (92, AF11), PG13 (156, AF11)
TXD1PB13 (93, AF11), PG14 (157, AF11)
TXD2PC2 (34, AF11)
TXD3PE2 (1, AF11), PB8 (167, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (141, AF12)
CMDPD2 (144, AF12)
D0PC8 (117, AF12)
D1PC9 (118, AF12)
D2PC10 (139, AF12)
D3PC11 (140, AF12)
D4PB8 (167, AF12)
D5PB9 (168, AF12)
D6PC6 (115, AF12)
D7PC7 (116, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PF8 (26, AF10), PD11 (99, AF9), PC9 (118, AF9)
BK1_IO1PF9 (27, AF10), PD12 (100, AF9), PC10 (139, AF9)
BK1_IO2PE2 (1, AF9), PF7 (25, AF9)
BK1_IO3PF6 (24, AF9), PA1 (41, AF9), PD13 (101, AF9)
BK1_NCSPB6 (164, AF10)
BK2_IO0PH2 (43, AF9), PE7 (68, AF10)
BK2_IO1PH3 (44, AF9), PE8 (69, AF10)
BK2_IO2PE9 (70, AF10), PG9 (152, AF9)
BK2_IO3PE10 (73, AF10), PG14 (157, AF9)
BK2_NCSPC11 (140, AF9)
CLKPB2 (58, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (3, AF6)
FS_BPF9 (27, AF6)
MCLK_APE2 (1, AF6)
MCLK_BPF7 (25, AF6)
SCK_APE5 (4, AF6)
SCK_BPF8 (26, AF6)
SD_APE6 (5, AF6), PC1 (33, AF6), PB2 (58, AF6), PD6 (150, AF6)
SD_BPE3 (2, AF6), PF6 (24, AF6)
SAI2FS_APD12 (100, AF10), PI7 (176, AF10)
FS_BPC0 (32, AF8), PE13 (76, AF10), PA12 (123, AF8), PG9 (152, AF10)
MCLK_APE0 (169, AF10), PI4 (173, AF10)
MCLK_BPE6 (5, AF10), PA1 (41, AF10), PH3 (44, AF10), PE14 (77, AF10)
SCK_APD13 (101, AF10), PI5 (174, AF10)
SCK_BPA2 (42, AF8), PH2 (43, AF10), PE12 (75, AF10)
SD_APD11 (99, AF10), PI6 (175, AF10)
SD_BPA0/WKUP (40, AF10), PF11 (59, AF10), PE11 (74, AF10), PG10 (153, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (151, AF8), PG11 (154, AF7)
IN1PD8 (96, AF8), PG12 (155, AF7)
IN2PC4 (54, AF8), PG8 (112, AF7)
IN3PC5 (55, AF8), PG9 (152, AF7)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (138, AF4), PB6 (164, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PI11 (13), PF11 (59), PE11 (74), PB11 (80), PH11 (88), PD11 (99), PA11 (122), PC11 (140), PG11 (154)
IN0PA0/WKUP (40)
IN1PA1 (41)
IN2PA2 (42)
IN3PA3 (47)
IN4PA4 (50)
IN5PA5 (51)
IN6PA6 (52)
IN7PA7 (53)
IN8PB0 (56)
IN9PB1 (57)
IN10PC0 (32)
IN11PC1 (33)
IN12PC2 (34)
IN13PC3 (35)
IN14PC4 (54)
IN15PC5 (55)
ADC2EXTI11PI11 (13), PF11 (59), PE11 (74), PB11 (80), PH11 (88), PD11 (99), PA11 (122), PC11 (140), PG11 (154)
IN0PA0/WKUP (40)
IN1PA1 (41)
IN2PA2 (42)
IN3PA3 (47)
IN4PA4 (50)
IN5PA5 (51)
IN6PA6 (52)
IN7PA7 (53)
IN8PB0 (56)
IN9PB1 (57)
IN10PC0 (32)
IN11PC1 (33)
IN12PC2 (34)
IN13PC3 (35)
IN14PC4 (54)
IN15PC5 (55)
ADC3EXTI11PI11 (13), PF11 (59), PE11 (74), PB11 (80), PH11 (88), PD11 (99), PA11 (122), PC11 (140), PG11 (154)
IN0PA0/WKUP (40)
IN1PA1 (41)
IN2PA2 (42)
IN3PA3 (47)
IN4PF6 (24)
IN5PF7 (25)
IN6PF8 (26)
IN7PF9 (27)
IN8PF10 (28)
IN9PF3 (19)
IN10PC0 (32)
IN11PC1 (33)
IN12PC2 (34)
IN13PC3 (35)
IN14PF4 (20)
IN15PF5 (21)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PI9 (11), PF9 (27), PE9 (70), PH9 (86), PD9 (97), PC9 (118), PA9 (120), PG9 (152), PB9 (168)
OUT1PA4 (50)
OUT2PA5 (51)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (52, AF1), PE15 (78, AF1), PB12 (92, AF1)
BKIN2PE6 (5, AF1)
CH1PE9 (70, AF1), PA8 (119, AF1)
CH1NPA7 (53, AF1), PE8 (69, AF1), PB13 (93, AF1)
CH2PE11 (74, AF1), PA9 (120, AF1)
CH2NPB0 (56, AF1), PE10 (73, AF1), PB14 (94, AF1)
CH3PE13 (76, AF1), PA10 (121, AF1)
CH3NPB1 (57, AF1), PE12 (75, AF1), PB15 (95, AF1)
CH4PE14 (77, AF1), PA11 (122, AF1)
ETRPE7 (68, AF1), PA12 (123, AF1)
TIM2CH1PA0/WKUP (40, AF1), PA5 (51, AF1), PA15 (138, AF1)
CH2PA1 (41, AF1), PB3 (161, AF1)
CH3PA2 (42, AF1), PB10 (79, AF1)
CH4PA3 (47, AF1), PB11 (80, AF1)
ETRPA0/WKUP (40, AF1), PA5 (51, AF1), PA15 (138, AF1)
TIM3CH1PA6 (52, AF2), PC6 (115, AF2), PB4 (162, AF2)
CH2PA7 (53, AF2), PC7 (116, AF2), PB5 (163, AF2)
CH3PB0 (56, AF2), PC8 (117, AF2)
CH4PB1 (57, AF2), PC9 (118, AF2)
ETRPD2 (144, AF2)
TIM4CH1PD12 (100, AF2), PB6 (164, AF2)
CH2PD13 (101, AF2), PB7 (165, AF2)
CH3PD14 (104, AF2), PB8 (167, AF2)
CH4PD15 (105, AF2), PB9 (168, AF2)
ETRPE0 (169, AF2)
TIM5CH1PA0/WKUP (40, AF2), PH10 (87, AF2)
CH2PA1 (41, AF2), PH11 (88, AF2)
CH3PA2 (42, AF2), PH12 (89, AF2)
CH4PA3 (47, AF2), PI0 (131, AF2)
TIM8BKINPA6 (52, AF3), PI4 (173, AF3)
BKIN2PA8 (119, AF3), PI1 (132, AF3)
CH1PC6 (115, AF3), PI5 (174, AF3)
CH1NPA5 (51, AF3), PA7 (53, AF3), PH13 (128, AF3)
CH2PC7 (116, AF3), PI6 (175, AF3)
CH2NPB0 (56, AF3), PB14 (94, AF3), PH14 (129, AF3)
CH3PC8 (117, AF3), PI7 (176, AF3)
CH3NPB1 (57, AF3), PB15 (95, AF3), PH15 (130, AF3)
CH4PC9 (118, AF3), PI2 (133, AF3)
ETRPA0/WKUP (40, AF3), PI3 (134, AF3)
TIM9CH1PE5 (4, AF3), PA2 (42, AF3)
CH2PE6 (5, AF3), PA3 (47, AF3)
TIM10CH1PF6 (24, AF3), PB8 (167, AF3)
TIM11CH1PF7 (25, AF3), PB9 (168, AF3)
TIM12CH1PH6 (83, AF9), PB14 (94, AF9)
CH2PH9 (86, AF9), PB15 (95, AF9)
TIM13CH1PF8 (26, AF9), PA6 (52, AF9)
TIM14CH1PF9 (27, AF9), PA7 (53, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPG14 (157, AF3), PE0 (169, AF3)
IN1PD12 (100, AF3), PG12 (155, AF3)
IN2PH2 (43, AF3), PE1 (170, AF3)
OUTPD13 (101, AF3), PG13 (156, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (8)
REFINPB15 (95, AF0)
TSPI8 (7), PC13 (8), PC1 (33)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (16, AF12)
A1PF1 (17, AF12)
A2PF2 (18, AF12)
A3PF3 (19, AF12)
A4PF4 (20, AF12)
A5PF5 (21, AF12)
A6PF12 (60, AF12)
A7PF13 (63, AF12)
A8PF14 (64, AF12)
A9PF15 (65, AF12)
A10PG0 (66, AF12)
A11PG1 (67, AF12)
A12PG2 (106, AF12)
A13PG3 (107, AF12)
A14PG4 (108, AF12)
A15PG5 (109, AF12)
A16PD11 (99, AF12)
A17PD12 (100, AF12)
A18PD13 (101, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (156, AF12)
A25PG14 (157, AF12)
ALEPD12 (100, AF12)
BA0PG4 (108, AF12)
BA1PG5 (109, AF12)
CLEPD11 (99, AF12)
CLKPD3 (145, AF12)
D0PD14 (104, AF12)
D1PD15 (105, AF12)
D2PD0 (142, AF12)
D3PD1 (143, AF12)
D4PE7 (68, AF12)
D5PE8 (69, AF12)
D6PE9 (70, AF12)
D7PE10 (73, AF12)
D8PE11 (74, AF12)
D9PE12 (75, AF12)
D10PE13 (76, AF12)
D11PE14 (77, AF12)
D12PE15 (78, AF12)
D13PD8 (96, AF12)
D14PD9 (97, AF12)
D15PD10 (98, AF12)
D16PH8 (85, AF12)
D17PH9 (86, AF12)
D18PH10 (87, AF12)
D19PH11 (88, AF12)
D20PH12 (89, AF12)
D21PH13 (128, AF12)
D22PH14 (129, AF12)
D23PH15 (130, AF12)
D24PI0 (131, AF12)
D25PI1 (132, AF12)
D26PI2 (133, AF12)
D27PI3 (134, AF12)
D28PI6 (175, AF12)
D29PI7 (176, AF12)
D30PI9 (11, AF12)
D31PI10 (12, AF12)
DA0PD14 (104, AF12)
DA1PD15 (105, AF12)
DA2PD0 (142, AF12)
DA3PD1 (143, AF12)
DA4PE7 (68, AF12)
DA5PE8 (69, AF12)
DA6PE9 (70, AF12)
DA7PE10 (73, AF12)
DA8PE11 (74, AF12)
DA9PE12 (75, AF12)
DA10PE13 (76, AF12)
DA11PE14 (77, AF12)
DA12PE15 (78, AF12)
DA13PD8 (96, AF12)
DA14PD9 (97, AF12)
DA15PD10 (98, AF12)
INTPG7 (111, AF12)
NBL0PE0 (169, AF12)
NBL1PE1 (170, AF12)
NBL2PI4 (173, AF12)
NBL3PI5 (174, AF12)
NCEPG9 (152, AF12)
NE1PD7 (151, AF12)
NE2PG9 (152, AF12)
NE3PG10 (153, AF12)
NE4PG12 (155, AF12)
NLPB7 (165, AF12)
NOEPD4 (146, AF12)
NWAITPD6 (150, AF12)
NWEPD5 (147, AF12)
SDCKE0PC3 (35, AF12), PH2 (43, AF12), PC5 (55, AF12)
SDCKE1PH7 (84, AF12), PB5 (163, AF12)
SDCLKPG8 (112, AF12)
SDNCASPG15 (160, AF12)
SDNE0PC2 (34, AF12), PH3 (44, AF12), PC4 (54, AF12)
SDNE1PH6 (83, AF12), PB6 (164, AF12)
SDNRASPF11 (59, AF12)
SDNWEPC0 (32, AF12), PH5 (46, AF12), PA7 (53, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PH9 (86, AF13), PC6 (115, AF13), PA9 (120, AF13)
D1PH10 (87, AF13), PC7 (116, AF13), PA10 (121, AF13)
D2PH11 (88, AF13), PC8 (117, AF13), PG10 (153, AF13), PE0 (169, AF13)
D3PH12 (89, AF13), PC9 (118, AF13), PG11 (154, AF13), PE1 (170, AF13)
D4PE4 (3, AF13), PH14 (129, AF13), PC11 (140, AF13)
D5PD3 (145, AF13), PB6 (164, AF13), PI4 (173, AF13)
D6PE5 (4, AF13), PB8 (167, AF13), PI6 (175, AF13)
D7PE6 (5, AF13), PB9 (168, AF13), PI7 (176, AF13)
D8PH6 (83, AF13), PI1 (132, AF13), PC10 (139, AF13)
D9PH7 (84, AF13), PI2 (133, AF13), PC12 (141, AF13)
D10PI3 (134, AF13), PD6 (150, AF13), PB5 (163, AF13)
D11PF10 (28, AF13), PH15 (130, AF13), PD2 (144, AF13)
D12PF11 (59, AF13), PG6 (110, AF13)
D13PG7 (111, AF13), PI0 (131, AF13), PG15 (160, AF13)
HSYNCPA4 (50, AF13), PH8 (85, AF13)
PIXCLKPA6 (52, AF13)
VSYNCPG9 (152, AF13), PB7 (165, AF13), PI5 (174, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (3, AF14), PG14 (157, AF14)
B1PG12 (155, AF14)
B2PD6 (150, AF14), PG10 (153, AF14)
B3PD10 (98, AF14), PG11 (154, AF14)
B4PE12 (75, AF14), PG12 (155, AF9), PI4 (173, AF14)
B5PA3 (47, AF14), PI5 (174, AF14)
B6PB8 (167, AF14), PI6 (175, AF14)
B7PB9 (168, AF14), PI7 (176, AF14)
CLKPE14 (77, AF14), PG7 (111, AF14)
DEPF10 (28, AF14), PE13 (76, AF14)
G0PE5 (4, AF14)
G1PE6 (5, AF14)
G2PA6 (52, AF14), PH13 (128, AF14)
G3PE11 (74, AF14), PH14 (129, AF14), PG10 (153, AF9)
G4PB10 (79, AF14), PH15 (130, AF14)
G5PB11 (80, AF14), PI0 (131, AF14)
G6PC7 (116, AF14), PI1 (132, AF14)
G7PI2 (133, AF14), PD3 (145, AF14)
HSYNCPI10 (12, AF14), PC6 (115, AF14)
R0PH2 (43, AF14), PG13 (156, AF14)
R1PA2 (42, AF14), PH3 (44, AF14)
R2PA1 (41, AF14), PH8 (85, AF14), PC10 (139, AF14)
R3PB0 (56, AF9), PH9 (86, AF14)
R4PA5 (51, AF14), PH10 (87, AF14), PA11 (122, AF14)
R5PC0 (32, AF14), PH11 (88, AF14), PA12 (123, AF14)
R6PB1 (57, AF9), PH12 (89, AF14), PA8 (119, AF14)
R7PE15 (78, AF14), PG6 (110, AF14)
VSYNCPI9 (11, AF14), PA4 (50, AF14)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (137, AF0)
JTDIPA15 (138, AF0)
JTDO-SWOPB3 (161, AF0)
JTMS-SWDIOPA13 (124, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC1 (33, AF0), PG13 (156, AF0)
TRACED1PE4 (3, AF0), PC8 (117, AF0), PG14 (157, AF0)
TRACED2PE5 (4, AF0), PD2 (144, AF0)
TRACED3PE6 (5, AF0), PC12 (141, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (119, AF0)
MCO_2PC9 (118, AF0)
OSC_INPH0/OSC_IN (29)
OSC_OUTPH1/OSC_OUT (30)
OSC32_INPC14/OSC32_IN (9)
OSC32_OUTPC15/OSC32_OUT (10)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (8)
RTC_TAMP2PI8 (7)
RTC_TAMP3PC1 (33)
SYS_WKUP1PA0/WKUP (40)
SYS_WKUP2PA2 (42)
SYS_WKUP3PC1 (33)
SYS_WKUP4PC13 (8)
SYS_WKUP5PI8 (7)
SYS_WKUP6PI11 (13)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 176 выводов корпуса LQFP176 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
2PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
3PE4ввод-выводDCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
4PE5ввод-выводDCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
6VBATпитание—
7PI8ввод-выводRTC_TAMP2, RTC_TS, SYS_WKUP5
8PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
9PC14/OSC32_INввод-выводRCC_OSC32_IN
10PC15/OSC32_OUTввод-выводRCC_OSC32_OUT
11PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), LTDC_VSYNC (AF14)
12PI10ввод-выводETH_RX_ER (AF11), FMC_D31 (AF12), LTDC_HSYNC (AF14)
13PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SYS_WKUP6, USB_OTG_HS_ULPI_DIR (AF10)
14VSSпитание—
15VDDпитание—
16PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
17PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
18PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
19PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
20PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
21PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
22VSSпитание—
23VDDпитание—
24PF6ввод-выводADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
25PF7ввод-выводADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
26PF8ввод-выводADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), UART7_DE (AF8), UART7_RTS (AF8)
27PF9ввод-выводADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), UART7_CTS (AF8)
28PF10ввод-выводADC3_IN8, DCMI_D11 (AF13), LTDC_DE (AF14)
29PH0/OSC_INввод-выводRCC_OSC_IN
30PH1/OSC_OUTввод-выводRCC_OSC_OUT
31NRSTсброс—
32PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
33PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11), I2S2_SD (AF5), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
34PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
35PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
36VDDпитание—
37VSSAпитание—
38VREF+питание—
39VDDAпитание—
40PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
41PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
42PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), LTDC_R1 (AF14), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
43PH2ввод-выводETH_CRS (AF11), FMC_SDCKE0 (AF12), LPTIM1_IN2 (AF3), LTDC_R0 (AF14), QUADSPI_BK2_IO0 (AF9), SAI2_SCK_B (AF10)
44PH3ввод-выводETH_COL (AF11), FMC_SDNE0 (AF12), LTDC_R1 (AF14), QUADSPI_BK2_IO1 (AF9), SAI2_MCLK_B (AF10)
45PH4ввод-выводI2C2_SCL (AF4), USB_OTG_HS_ULPI_NXT (AF10)
46PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5)
47PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
48BYPASS_REGсброс—
49VDDпитание—
50PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
51PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
52PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
53PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
54PC4ввод-выводADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
55PC5ввод-выводADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8)
56PB0ввод-выводADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
57PB1ввод-выводADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
58PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
59PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
60PF12ввод-выводFMC_A6 (AF12)
61VSSпитание—
62VDDпитание—
63PF13ввод-выводFMC_A7 (AF12), I2C4_SMBA (AF4)
64PF14ввод-выводFMC_A8 (AF12), I2C4_SCL (AF4)
65PF15ввод-выводFMC_A9 (AF12), I2C4_SDA (AF4)
66PG0ввод-выводFMC_A10 (AF12)
67PG1ввод-выводFMC_A11 (AF12)
68PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
69PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
70PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
71VSSпитание—
72VDDпитание—
73PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
74PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
75PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
76PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
77PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
78PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
79PB10ввод-выводETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
80PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
81VCAP_1питание—
82VDDпитание—
83PH6ввод-выводDCMI_D8 (AF13), ETH_RXD2 (AF11), FMC_SDNE1 (AF12), I2C2_SMBA (AF4), SPI5_SCK (AF5), TIM12_CH1 (AF9)
84PH7ввод-выводDCMI_D9 (AF13), ETH_RXD3 (AF11), FMC_SDCKE1 (AF12), I2C3_SCL (AF4), SPI5_MISO (AF5)
85PH8ввод-выводDCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4), LTDC_R2 (AF14)
86PH9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), LTDC_R3 (AF14), TIM12_CH2 (AF9)
87PH10ввод-выводDCMI_D1 (AF13), FMC_D18 (AF12), I2C4_SMBA (AF4), LTDC_R4 (AF14), TIM5_CH1 (AF2)
88PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), I2C4_SCL (AF4), LTDC_R5 (AF14), TIM5_CH2 (AF2)
89PH12ввод-выводDCMI_D3 (AF13), FMC_D20 (AF12), I2C4_SDA (AF4), LTDC_R6 (AF14), TIM5_CH3 (AF2)
90VSSпитание—
91VDDпитание—
92PB12ввод-выводCAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
93PB13ввод-выводCAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
94PB14ввод-выводSPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
95PB15ввод-выводI2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
96PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
97PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
98PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
99PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
100PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
101PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
102VSSпитание—
103VDDпитание—
104PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
105PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
106PG2ввод-выводFMC_A12 (AF12)
107PG3ввод-выводFMC_A13 (AF12)
108PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
109PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
110PG6ввод-выводDCMI_D12 (AF13), LTDC_R7 (AF14)
111PG7ввод-выводDCMI_D13 (AF13), FMC_INT (AF12), LTDC_CLK (AF14), USART6_CK (AF8)
112PG8ввод-выводETH_PPS_OUT (AF11), FMC_SDCLK (AF12), SPDIFRX_IN2 (AF7), SPI6_NSS (AF5), USART6_DE (AF8), USART6_RTS (AF8)
113VSSпитание—
114VDDUSBпитание—
115PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
116PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
117PC8ввод-выводDCMI_D2 (AF13), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
118PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
119PA8ввод-выводI2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
120PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
121PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
122PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
123PA12ввод-выводCAN1_TX (AF9), LTDC_R5 (AF14), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
124PA13ввод-выводSYS_JTMS-SWDIO (AF0)
125VCAP_2питание—
126VSSпитание—
127VDDпитание—
128PH13ввод-выводCAN1_TX (AF9), FMC_D21 (AF12), LTDC_G2 (AF14), TIM8_CH1N (AF3)
129PH14ввод-выводDCMI_D4 (AF13), FMC_D22 (AF12), LTDC_G3 (AF14), TIM8_CH2N (AF3)
130PH15ввод-выводDCMI_D11 (AF13), FMC_D23 (AF12), LTDC_G4 (AF14), TIM8_CH3N (AF3)
131PI0ввод-выводDCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2)
132PI1ввод-выводDCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5), TIM8_BKIN2 (AF3)
133PI2ввод-выводDCMI_D9 (AF13), FMC_D26 (AF12), LTDC_G7 (AF14), SPI2_MISO (AF5), TIM8_CH4 (AF3)
134PI3ввод-выводDCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
135VSSпитание—
136VDDпитание—
137PA14ввод-выводSYS_JTCK-SWCLK (AF0)
138PA15ввод-выводCEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8)
139PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
140PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
141PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
142PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
143PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
144PD2ввод-выводDCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
145PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
146PD4ввод-выводFMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
147PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
148VSSпитание—
149VDDпитание—
150PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
151PD7ввод-выводFMC_NE1 (AF12), SPDIFRX_IN0 (AF8), USART2_CK (AF7)
152PG9ввод-выводDAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SPDIFRX_IN3 (AF7), USART6_RX (AF8)
153PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12), LTDC_B2 (AF14), LTDC_G3 (AF9), SAI2_SD_B (AF10)
154PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11), LTDC_B3 (AF14), SPDIFRX_IN0 (AF7)
155PG12ввод-выводFMC_NE4 (AF12), LPTIM1_IN1 (AF3), LTDC_B1 (AF14), LTDC_B4 (AF9), SPDIFRX_IN1 (AF7), SPI6_MISO (AF5), USART6_DE (AF8), USART6_RTS (AF8)
156PG13ввод-выводETH_TXD0 (AF11), FMC_A24 (AF12), LPTIM1_OUT (AF3), LTDC_R0 (AF14), SPI6_SCK (AF5), SYS_TRACED0 (AF0), USART6_CTS (AF8)
157PG14ввод-выводETH_TXD1 (AF11), FMC_A25 (AF12), LPTIM1_ETR (AF3), LTDC_B0 (AF14), QUADSPI_BK2_IO3 (AF9), SPI6_MOSI (AF5), SYS_TRACED1 (AF0), USART6_TX (AF8)
158VSSпитание—
159VDDпитание—
160PG15ввод-выводDCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
161PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
162PB4ввод-выводI2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
163PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
164PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
165PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
166BOOT0загрузка—
167PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), LTDC_B6 (AF14), SDMMC1_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
168PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
169PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
170PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
171PDR_ONсброс—
172VDDпитание—
173PI4ввод-выводDCMI_D5 (AF13), FMC_NBL2 (AF12), LTDC_B4 (AF14), SAI2_MCLK_A (AF10), TIM8_BKIN (AF3)
174PI5ввод-выводDCMI_VSYNC (AF13), FMC_NBL3 (AF12), LTDC_B5 (AF14), SAI2_SCK_A (AF10), TIM8_CH1 (AF3)
175PI6ввод-выводDCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), SAI2_SD_A (AF10), TIM8_CH2 (AF3)
176PI7ввод-выводDCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), SAI2_FS_A (AF10), TIM8_CH3 (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP81, 125вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD15, 23, 36, 49, 62, 72, 82, 91, 103, 127, 136, 149, 159, 172питание цифровой части и линий ввода-вывода
VDDA39питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSB114питание приёмопередатчика USB
VREF+38верхнее опорное напряжение АЦП и ЦАП
VSS14, 22, 61, 71, 90, 102, 113, 126, 135, 148, 158общий провод (земля)
VSSA37общий провод аналоговой части
BYPASS_REG48отключение внутреннего стабилизатора напряжения ядра
NRST31сброс, активный уровень — низкий
PDR_ON171управление внутренней схемой сброса по питанию
BOOT0166выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F746IETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F746IESTM32F746IETx512 КБ320 КБ

Линейка STM32F7x6, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32F746IE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F746IET6LQFP 176, 24×24×1,4 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP176, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F746IGSTM32F7x6176 из 176выводы совпадают полностьюфлеш-память до 512 и 1024 КБ
STM32F756IGSTM32F7x6176 из 176выводы совпадают полностьютолько у него: CRYP, HASH; флеш-память до 512 и 1024 КБ
STM32F745IE, STM32F745IGSTM32F7x5176 из 176выводы совпадают полностьютолько у этого: LTDC; флеш-память до 512 и 1024 КБ
STM32F407IE, STM32F407IGSTM32F407/417175 из 176114: VDDUSB → VDDтолько у этого: DMA2D, FMC, HDMI_CEC, I2C4, I2S1, LPTIM1, LTDC, QUADSPI, SAI1, SAI2, SDMMC1, SPDIFRX, SPI4, SPI5, SPI6, UART7, UART8; только у него: FSMC, SDIO; частота до 216 и 168 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 320 и 128 КБ
STM32F417IE, STM32F417IGSTM32F407/417175 из 176114: VDDUSB → VDDтолько у этого: DMA2D, FMC, HDMI_CEC, I2C4, I2S1, LPTIM1, LTDC, QUADSPI, SAI1, SAI2, SDMMC1, SPDIFRX, SPI4, SPI5, SPI6, UART7, UART8; только у него: CRYP, FSMC, HASH, SDIO; частота до 216 и 168 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 320 и 128 КБ
STM32F427IG, STM32F427IISTM32F427/437175 из 176114: VDDUSB → VDDтолько у этого: HDMI_CEC, I2C4, I2S1, LPTIM1, LTDC, QUADSPI, SAI2, SDMMC1, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 320 и 192 КБ
STM32F429IE, STM32F429IGSTM32F429/439175 из 176114: VDDUSB → VDDтолько у этого: HDMI_CEC, I2C4, I2S1, LPTIM1, QUADSPI, SAI2, SDMMC1, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 320 и 192 КБ
STM32F429IISTM32F429/439175 из 176114: VDDUSB → VDDтолько у этого: HDMI_CEC, I2C4, I2S1, LPTIM1, QUADSPI, SAI2, SDMMC1, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 320 и 192 КБ
STM32F437IG, STM32F437IISTM32F427/437175 из 176114: VDDUSB → VDDтолько у этого: HDMI_CEC, I2C4, I2S1, LPTIM1, LTDC, QUADSPI, SAI2, SDMMC1, SPDIFRX; только у него: CRYP, HASH, SDIO; частота до 216 и 180 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 320 и 192 КБ
STM32F439IG, STM32F439IISTM32F429/439175 из 176114: VDDUSB → VDDтолько у этого: HDMI_CEC, I2C4, I2S1, LPTIM1, QUADSPI, SAI2, SDMMC1, SPDIFRX; только у него: CRYP, HASH, SDIO; частота до 216 и 180 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 320 и 192 КБ
STM32F722IC, STM32F722IESTM32F7x2175 из 176149: VDD → VDDSDMMCтолько у этого: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; только у него: SDMMC2; ОЗУ 320 и 192 КБ
STM32F732IESTM32F7x2175 из 176149: VDD → VDDSDMMCтолько у этого: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; только у него: AES, SDMMC2; ОЗУ 320 и 192 КБ

Частые вопросы

На каких выводах USART1 у STM32F746IE?

В корпусе LQFP176 сигнал USART1_TX выведен на PA9 (вывод 120, AF7) или PB6 (вывод 164, AF7), USART1_RX — на PA10 (вывод 121, AF7) или PB7 (вывод 165, AF7).

Где у STM32F746IE выводы SWD для программатора?

SWDIO — PA13 (вывод 124, AF0), SWCLK — PA14 (вывод 137, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F746IE?

I2C1_SCL — PB6 (вывод 164, AF4) или PB8 (вывод 167, AF4), I2C1_SDA — PB7 (вывод 165, AF4) или PB9 (вывод 168, AF4).

Сколько выводов ввода-вывода у STM32F746IE в корпусе LQFP176?

140 из 176. Ещё 32 вывода заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F746IE?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
