STM32F756ZG в корпусе WLCSP143: распиновка

STM32F756ZG — микроконтроллер STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус WLCSP143 — 143 шарика, из них 114 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
1 МБ
ОЗУ
320 КБ
Корпус
WLCSP143, 143 шарика
Линий ввода-вывода
114
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP143

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F756ZG в корпусе WLCSP143, вид сверхуABCDEFGHJKLMN1234567891011VDD — шарик A1VDDPC10 — шарик A2: DCMI_D8, I2S3_CK, LTDC_R2, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PD2 — шарик A3: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RXPD2PD5 — шарик A4: FMC_NWE, USART2_TXPD5PD7 — шарик A5: FMC_NE1, SPDIFRX_IN0, USART2_CKPD7PG12 — шарик A6: FMC_NE4, LPTIM1_IN1, LTDC_B1, LTDC_B4, SPDIFRX_IN1, SPI6_MISO, USART6_DE, USART6_RTSPG12PG15 — шарик A7: DCMI_D13, FMC_SDNCAS, USART6_CTSPG15PB6 — шарик A8: CAN2_TX, CEC, DCMI_D5, FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TXPB6PB8 — шарик A9: CAN1_RX, DCMI_D6, ETH_TXD3, I2C1_SCL, LTDC_B6, SDMMC1_D4, TIM10_CH1, TIM4_CH3PB8PE1 — шарик A10: DCMI_D3, FMC_NBL1, LPTIM1_IN2, UART8_TXPE1PDR_ON — шарик A11PDR_ONPA14 — шарик B1: SYS_JTCK-SWCLKPA14PC11 — шарик B2: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PD0 — шарик B3: CAN1_RX, FMC_D2, FMC_DA2PD0PD3 — шарик B4: DCMI_D5, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTSPD3PD4 — шарик B5: FMC_NOE, USART2_DE, USART2_RTSPD4PG11 — шарик B6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, ETH_TX_EN, LTDC_B3, SPDIFRX_IN0PG11PB3 — шарик B7: I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PB7 — шарик B8: DCMI_VSYNC, FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PB9 — шарик B9: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, LTDC_B7, SDMMC1_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PE0 — шарик B10: DCMI_D2, FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RXPE0PE4 — шарик B11: DCMI_D4, FMC_A20, LTDC_B0, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4VDD — шарик C1VDDPA15 — шарик C2: CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTSPA15PC12 — шарик C3: DCMI_D9, I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CKPC12PD1 — шарик C4: CAN1_TX, FMC_D3, FMC_DA3PD1VDD — шарик C5VDDPG10 — шарик C6: DCMI_D2, FMC_NE3, LTDC_B2, LTDC_G3, SAI2_SD_BPG10PB4 — шарик C7: I2S2_WS, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB5 — шарик C8: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7PB5BOOT0 — шарик C9BOOT0PE3 — шарик C10: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3VBAT — шарик C11VBATVCAP_2 — шарик D1VCAPVSS — шарик D2VSSPA13 — шарик D3: SYS_JTMS-SWDIOPA13PA11 — шарик D4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, LTDC_R4, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PA10 — шарик D5: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PG13 — шарик D6: ETH_TXD0, FMC_A24, LPTIM1_OUT, LTDC_R0, SPI6_SCK, SYS_TRACED0, USART6_CTSPG13VDD — шарик D7VDDPE2 — шарик D8: ETH_TXD3, FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PE5 — шарик D9: DCMI_D6, FMC_A21, LTDC_G0, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PC13 — шарик D10: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4PC13PC14/OSC32_IN — шарик D11: RCC_OSC32_INPC14PA12 — шарик E1: CAN1_TX, LTDC_R5, SAI2_FS_B, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PA9 — шарик E2: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PC9 — шарик E3: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PC8 — шарик E4: DCMI_D2, SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PG9 — шарик E5: DAC_EXTI9, DCMI_VSYNC, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, SAI2_FS_B, SPDIFRX_IN3, USART6_RXPG9VDD — шарик E6VDDVSS — шарик E7VSSPE6 — шарик E8: DCMI_D7, FMC_A22, LTDC_G1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH2PE6PF1 — шарик E9: FMC_A1, I2C2_SCLPF1VDD — шарик E10VDDPC15/OSC32_OUT — шарик E11: RCC_OSC32_OUTPC15PA8 — шарик F1: I2C3_SCL, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, USART1_CK, USB_OTG_FS_SOFPA8PC6 — шарик F2: DCMI_D0, I2S2_MCK, LTDC_HSYNC, SDMMC1_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC7 — шарик F3: DCMI_D1, I2S3_MCK, LTDC_G6, SDMMC1_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PD6 — шарик F4: DCMI_D10, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6VSS — шарик F5VSSPG14 — шарик F6: ETH_TXD1, FMC_A25, LPTIM1_ETR, LTDC_B0, QUADSPI_BK2_IO3, SPI6_MOSI, SYS_TRACED1, USART6_TXPG14PF7 — шарик F7: ADC3_IN5, QUADSPI_BK1_IO2, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TXPF7PF5 — шарик F8: ADC3_IN15, FMC_A5PF5PF4 — шарик F9: ADC3_IN14, FMC_A4PF4PF2 — шарик F10: FMC_A2, I2C2_SMBAPF2PF0 — шарик F11: FMC_A0, I2C2_SDAPF0VDDUSB — шарик G1VDDUSBPG8 — шарик G2: ETH_PPS_OUT, FMC_SDCLK, SPDIFRX_IN2, SPI6_NSS, USART6_DE, USART6_RTSPG8PG3 — шарик G3: FMC_A13PG3PG6 — шарик G4: DCMI_D12, LTDC_R7PG6PG4 — шарик G5: FMC_A14, FMC_BA0PG4PG5 — шарик G6: FMC_A15, FMC_BA1PG5VDD — шарик G7VDDPF9 — шарик G8: ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTSPF9PF10 — шарик G9: ADC3_IN8, DCMI_D11, LTDC_DEPF10PF6 — шарик G10: ADC3_IN4, QUADSPI_BK1_IO3, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RXPF6PF3 — шарик G11: ADC3_IN9, FMC_A3PF3PG7 — шарик H1: DCMI_D13, FMC_INT, LTDC_CLK, USART6_CKPG7VSS — шарик H2VSSVSS — шарик H3VSSPD10 — шарик H4: FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PD13 — шарик H5: FMC_A18, I2C4_SDA, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH2PD13PD12 — шарик H6: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12VSS — шарик H7VSSPC0 — шарик H8: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, LTDC_R5, SAI2_FS_B, USB_OTG_HS_ULPI_STPPC0NRST — шарик H9NRSTPH1/OSC_OUT — шарик H10: RCC_OSC_OUTPH1PF8 — шарик H11: ADC3_IN6, QUADSPI_BK1_IO0, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, UART7_DE, UART7_RTSPF8PG2 — шарик J1: FMC_A12PG2PD14 — шарик J2: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTSPD14PB15 — шарик J3: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DPPB15PE10 — шарик J4: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTSPE10VDD — шарик J5VDDVDD — шарик J6VDDVDD — шарик J7VDDVDD — шарик J8VDDPC3 — шарик J9: ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3PC2 — шарик J10: ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PH0/OSC_IN — шарик J11: RCC_OSC_INPH0PD15 — шарик K1: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTSPD15PD11 — шарик K2: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTSPD11PB14 — шарик K3: SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_DE, USART3_RTS, USB_OTG_HS_DMPB14PE11 — шарик K4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, LTDC_G3, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PG1 — шарик K5: FMC_A11PG1PF13 — шарик K6: FMC_A7, I2C4_SMBAPF13PB1 — шарик K7: ADC1_IN9, ADC2_IN9, ETH_RXD3, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PA1 — шарик K8: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, LTDC_R2, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA0/WKUP — шарик K9: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0VSSA — шарик K10VSSAPC1 — шарик K11: ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC, I2S2_SD, RTC_TAMP3, RTC_TS, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP3PC1VDD — шарик L1VDDPD8 — шарик L2: FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TXPD8PE15 — шарик L3: FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKINPE15PE12 — шарик L4: FMC_D9, FMC_DA9, LTDC_B4, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PE7 — шарик L5: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7PF14 — шарик L6: FMC_A8, I2C4_SCLPF14PB2 — шарик L7: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSIPB2PA7 — шарик L8: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA2 — шарик L9: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, LTDC_R1, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2VDDA — шарик L10VDDAVREF+ — шарик L11VREF+PD9 — шарик M1: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RXPD9PB12 — шарик M2: CAN2_RX, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PB10 — шарик M3: ETH_RX_ER, I2C2_SCL, I2S2_CK, LTDC_G4, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PE14 — шарик M4: FMC_D11, FMC_DA11, LTDC_CLK, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PE8 — шарик M5: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8PF15 — шарик M6: FMC_A9, I2C4_SDAPF15PF11 — шарик M7: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRAS, SAI2_SD_B, SPI5_MOSIPF11PC4 — шарик M8: ADC1_IN14, ADC2_IN14, ETH_RXD0, FMC_SDNE0, I2S1_MCK, SPDIFRX_IN2PC4PA5 — шарик M9: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, LTDC_R4, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PA4 — шарик M10: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOFPA4PA3 — шарик M11: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PB13 — шарик N1: CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13VCAP_1 — шарик N2VCAPPB11 — шарик N3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PE13 — шарик N4: FMC_D10, FMC_DA10, LTDC_DE, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PE9 — шарик N5: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTSPE9PG0 — шарик N6: FMC_A10PG0PF12 — шарик N7: FMC_A6PF12PB0 — шарик N8: ADC1_IN8, ADC2_IN8, ETH_RXD2, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PC5 — шарик N9: ADC1_IN15, ADC2_IN15, ETH_RXD1, FMC_SDCKE0, SPDIFRX_IN3PC5PA6 — шарик N10: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6BYPASS_REG — шарик N11BYPASSREGWLCSP143, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

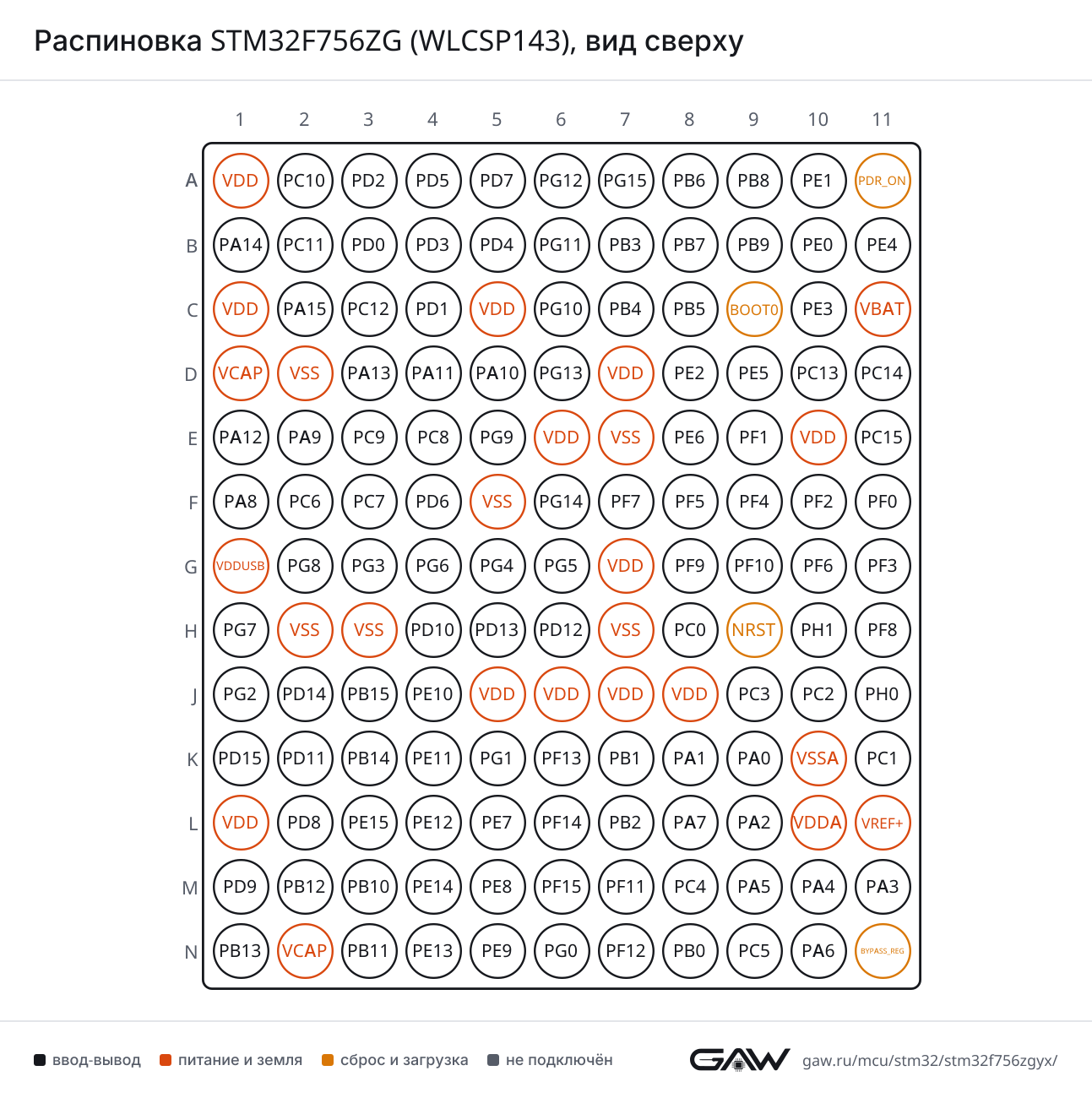

Распиновка STM32F756ZG (WLCSP143), вид сверхуРаспиновка WLCSP143 картинкой
PNG, 1293 × 1300 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (F1, AF7)
CTSPA11 (D4, AF7)
DEPA12 (E1, AF7)
RTSPA12 (E1, AF7)
RXPB7 (B8, AF7), PA10 (D5, AF7)
TXPB6 (A8, AF7), PA9 (E2, AF7)
USART2CKPD7 (A5, AF7), PA4 (M10, AF7)
CTSPD3 (B4, AF7), PA0/WKUP (K9, AF7)
DEPD4 (B5, AF7), PA1 (K8, AF7)
RTSPD4 (B5, AF7), PA1 (K8, AF7)
RXPD6 (F4, AF7), PA3 (M11, AF7)
TXPD5 (A4, AF7), PA2 (L9, AF7)
USART3CKPC12 (C3, AF7), PD10 (H4, AF7), PB12 (M2, AF7)
CTSPD11 (K2, AF7), PB13 (N1, AF7)
DEPD12 (H6, AF7), PB14 (K3, AF7)
RTSPD12 (H6, AF7), PB14 (K3, AF7)
RXPC11 (B2, AF7), PD9 (M1, AF7), PB11 (N3, AF7)
TXPC10 (A2, AF7), PD8 (L2, AF7), PB10 (M3, AF7)
USART6CKPC8 (E4, AF8), PG7 (H1, AF8)
CTSPG15 (A7, AF8), PG13 (D6, AF8)
DEPG12 (A6, AF8), PG8 (G2, AF8)
RTSPG12 (A6, AF8), PG8 (G2, AF8)
RXPG9 (E5, AF8), PC7 (F3, AF8)
TXPC6 (F2, AF8), PG14 (F6, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (N8, AF8)
DEPA15 (C2, AF8)
RTSPA15 (C2, AF8)
RXPC11 (B2, AF8), PA1 (K8, AF8)
TXPC10 (A2, AF8), PA0/WKUP (K9, AF8)
UART5CTSPC9 (E3, AF7)
DEPC8 (E4, AF7)
RTSPC8 (E4, AF7)
RXPD2 (A3, AF8)
TXPC12 (C3, AF8)
UART7CTSPF9 (G8, AF8), PE10 (J4, AF8)
DEPF8 (H11, AF8), PE9 (N5, AF8)
RTSPF8 (H11, AF8), PE9 (N5, AF8)
RXPF6 (G10, AF8), PE7 (L5, AF8)
TXPF7 (F7, AF8), PE8 (M5, AF8)
UART8CTSPD14 (J2, AF8)
DEPD15 (K1, AF8)
RTSPD15 (K1, AF8)
RXPE0 (B10, AF8)
TXPE1 (A10, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (C7, AF5), PA6 (N10, AF5)
MOSIPB5 (C8, AF5), PA7 (L8, AF5)
NSSPA15 (C2, AF5), PA4 (M10, AF5)
SCKPB3 (B7, AF5), PA5 (M9, AF5)
SPI2MISOPC2 (J10, AF5), PB14 (K3, AF5)
MOSIPB15 (J3, AF5), PC3 (J9, AF5), PC1 (K11, AF5)
NSSPB9 (B9, AF5), PB4 (C7, AF7), PB12 (M2, AF5)
SCKPD3 (B4, AF5), PA9 (E2, AF5), PB10 (M3, AF5), PB13 (N1, AF5)
SPI3MISOPC11 (B2, AF6), PB4 (C7, AF6)
MOSIPC12 (C3, AF6), PB5 (C8, AF6), PD6 (F4, AF5), PB2 (L7, AF7)
NSSPA15 (C2, AF6), PA4 (M10, AF6)
SCKPC10 (A2, AF6), PB3 (B7, AF6)
SPI4MISOPE5 (D9, AF5), PE13 (N4, AF5)
MOSIPE6 (E8, AF5), PE14 (M4, AF5)
NSSPE4 (B11, AF5), PE11 (K4, AF5)
SCKPE2 (D8, AF5), PE12 (L4, AF5)
SPI5MISOPF8 (H11, AF5)
MOSIPF9 (G8, AF5), PF11 (M7, AF5)
NSSPF6 (G10, AF5)
SCKPF7 (F7, AF5)
SPI6MISOPG12 (A6, AF5)
MOSIPG14 (F6, AF5)
NSSPG8 (G2, AF5)
SCKPG13 (D6, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (E3, AF5)
I2S1CKPB3 (B7, AF5), PA5 (M9, AF5)
MCKPC4 (M8, AF5)
SDPB5 (C8, AF5), PA7 (L8, AF5)
WSPA15 (C2, AF5), PA4 (M10, AF5)
I2S2CKPD3 (B4, AF5), PA9 (E2, AF5), PB10 (M3, AF5), PB13 (N1, AF5)
MCKPC6 (F2, AF5)
SDPB15 (J3, AF5), PC3 (J9, AF5), PC1 (K11, AF5)
WSPB9 (B9, AF5), PB4 (C7, AF7), PB12 (M2, AF5)
I2S3CKPC10 (A2, AF6), PB3 (B7, AF6)
MCKPC7 (F3, AF6)
SDPC12 (C3, AF6), PB5 (C8, AF6), PD6 (F4, AF5), PB2 (L7, AF7)
WSPA15 (C2, AF6), PA4 (M10, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A8, AF4), PB8 (A9, AF4)
SDAPB7 (B8, AF4), PB9 (B9, AF4)
SMBAPB5 (C8, AF4)
I2C2SCLPF1 (E9, AF4), PB10 (M3, AF4)
SDAPF0 (F11, AF4), PB11 (N3, AF4)
SMBAPF2 (F10, AF4), PB12 (M2, AF4)
I2C3SCLPA8 (F1, AF4)
SDAPC9 (E3, AF4)
SMBAPA9 (E2, AF4)
I2C4SCLPD12 (H6, AF4), PF14 (L6, AF4)
SDAPD13 (H5, AF4), PF15 (M6, AF4)
SMBAPD11 (K2, AF4), PF13 (K6, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (A9, AF9), PD0 (B3, AF9), PA11 (D4, AF9)
TXPB9 (B9, AF9), PD1 (C4, AF9), PA12 (E1, AF9)
CAN2RXPB5 (C8, AF9), PB12 (M2, AF9)
TXPB6 (A8, AF9), PB13 (N1, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (D4, AF10)
DPPA12 (E1, AF10)
IDPA10 (D5, AF10)
SOFPA8 (F1, AF10)
VBUSPA9 (E2)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (K3, AF12)
DPPB15 (J3, AF12)
IDPB12 (M2, AF12)
SOFPA4 (M10, AF12)
ULPI_CKPA5 (M9, AF10)
ULPI_D0PA3 (M11, AF10)
ULPI_D1PB0 (N8, AF10)
ULPI_D2PB1 (K7, AF10)
ULPI_D3PB10 (M3, AF10)
ULPI_D4PB11 (N3, AF10)
ULPI_D5PB12 (M2, AF10)
ULPI_D6PB13 (N1, AF10)
ULPI_D7PB5 (C8, AF10)
ULPI_DIRPC2 (J10, AF10)
ULPI_NXTPC3 (J9, AF10)
ULPI_STPPC0 (H8, AF10)
VBUSPB13 (N1)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPA3 (M11, AF11)
CRSPA0/WKUP (K9, AF11)
CRS_DVPA7 (L8, AF11)
MDCPC1 (K11, AF11)
MDIOPA2 (L9, AF11)
PPS_OUTPB5 (C8, AF11), PG8 (G2, AF11)
REF_CLKPA1 (K8, AF11)
RX_CLKPA1 (K8, AF11)
RX_DVPA7 (L8, AF11)
RX_ERPB10 (M3, AF11)
RXD0PC4 (M8, AF11)
RXD1PC5 (N9, AF11)
RXD2PB0 (N8, AF11)
RXD3PB1 (K7, AF11)
TX_CLKPC3 (J9, AF11)
TX_ENPG11 (B6, AF11), PB11 (N3, AF11)
TXD0PG13 (D6, AF11), PB12 (M2, AF11)
TXD1PG14 (F6, AF11), PB13 (N1, AF11)
TXD2PC2 (J10, AF11)
TXD3PB8 (A9, AF11), PE2 (D8, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (C3, AF12)
CMDPD2 (A3, AF12)
D0PC8 (E4, AF12)
D1PC9 (E3, AF12)
D2PC10 (A2, AF12)
D3PC11 (B2, AF12)
D4PB8 (A9, AF12)
D5PB9 (B9, AF12)
D6PC6 (F2, AF12)
D7PC7 (F3, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (E3, AF9), PF8 (H11, AF10), PD11 (K2, AF9)
BK1_IO1PC10 (A2, AF9), PF9 (G8, AF10), PD12 (H6, AF9)
BK1_IO2PE2 (D8, AF9), PF7 (F7, AF9)
BK1_IO3PF6 (G10, AF9), PD13 (H5, AF9), PA1 (K8, AF9)
BK1_NCSPB6 (A8, AF10)
BK2_IO0PE7 (L5, AF10)
BK2_IO1PE8 (M5, AF10)
BK2_IO2PG9 (E5, AF9), PE9 (N5, AF10)
BK2_IO3PG14 (F6, AF9), PE10 (J4, AF10)
BK2_NCSPC11 (B2, AF9)
CLKPB2 (L7, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (B11, AF6)
FS_BPF9 (G8, AF6)
MCLK_APE2 (D8, AF6)
MCLK_BPF7 (F7, AF6)
SCK_APE5 (D9, AF6)
SCK_BPF8 (H11, AF6)
SD_APE6 (E8, AF6), PD6 (F4, AF6), PC1 (K11, AF6), PB2 (L7, AF6)
SD_BPE3 (C10, AF6), PF6 (G10, AF6)
SAI2FS_APD12 (H6, AF10)
FS_BPA12 (E1, AF8), PG9 (E5, AF10), PC0 (H8, AF8), PE13 (N4, AF10)
MCLK_APE0 (B10, AF10)
MCLK_BPE6 (E8, AF10), PA1 (K8, AF10), PE14 (M4, AF10)
SCK_APD13 (H5, AF10)
SCK_BPE12 (L4, AF10), PA2 (L9, AF8)
SD_APD11 (K2, AF10)
SD_BPG10 (C6, AF10), PE11 (K4, AF10), PA0/WKUP (K9, AF10), PF11 (M7, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (A5, AF8), PG11 (B6, AF7)
IN1PG12 (A6, AF7), PD8 (L2, AF8)
IN2PG8 (G2, AF7), PC4 (M8, AF8)
IN3PG9 (E5, AF7), PC5 (N9, AF8)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB6 (A8, AF3), PA15 (C2, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B2), PG11 (B6), PA11 (D4), PD11 (K2), PE11 (K4), PF11 (M7), PB11 (N3)
IN0PA0/WKUP (K9)
IN1PA1 (K8)
IN2PA2 (L9)
IN3PA3 (M11)
IN4PA4 (M10)
IN5PA5 (M9)
IN6PA6 (N10)
IN7PA7 (L8)
IN8PB0 (N8)
IN9PB1 (K7)
IN10PC0 (H8)
IN11PC1 (K11)
IN12PC2 (J10)
IN13PC3 (J9)
IN14PC4 (M8)
IN15PC5 (N9)
ADC2EXTI11PC11 (B2), PG11 (B6), PA11 (D4), PD11 (K2), PE11 (K4), PF11 (M7), PB11 (N3)
IN0PA0/WKUP (K9)
IN1PA1 (K8)
IN2PA2 (L9)
IN3PA3 (M11)
IN4PA4 (M10)
IN5PA5 (M9)
IN6PA6 (N10)
IN7PA7 (L8)
IN8PB0 (N8)
IN9PB1 (K7)
IN10PC0 (H8)
IN11PC1 (K11)
IN12PC2 (J10)
IN13PC3 (J9)
IN14PC4 (M8)
IN15PC5 (N9)
ADC3EXTI11PC11 (B2), PG11 (B6), PA11 (D4), PD11 (K2), PE11 (K4), PF11 (M7), PB11 (N3)
IN0PA0/WKUP (K9)
IN1PA1 (K8)
IN2PA2 (L9)
IN3PA3 (M11)
IN4PF6 (G10)
IN5PF7 (F7)
IN6PF8 (H11)
IN7PF9 (G8)
IN8PF10 (G9)
IN9PF3 (G11)
IN10PC0 (H8)
IN11PC1 (K11)
IN12PC2 (J10)
IN13PC3 (J9)
IN14PF4 (F9)
IN15PF5 (F8)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B9), PA9 (E2), PC9 (E3), PG9 (E5), PF9 (G8), PD9 (M1), PE9 (N5)
OUT1PA4 (M10)
OUT2PA5 (M9)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (L3, AF1), PB12 (M2, AF1), PA6 (N10, AF1)
BKIN2PE6 (E8, AF1)
CH1PA8 (F1, AF1), PE9 (N5, AF1)
CH1NPA7 (L8, AF1), PE8 (M5, AF1), PB13 (N1, AF1)
CH2PA9 (E2, AF1), PE11 (K4, AF1)
CH2NPE10 (J4, AF1), PB14 (K3, AF1), PB0 (N8, AF1)
CH3PA10 (D5, AF1), PE13 (N4, AF1)
CH3NPB15 (J3, AF1), PB1 (K7, AF1), PE12 (L4, AF1)
CH4PA11 (D4, AF1), PE14 (M4, AF1)
ETRPA12 (E1, AF1), PE7 (L5, AF1)
TIM2CH1PA15 (C2, AF1), PA0/WKUP (K9, AF1), PA5 (M9, AF1)
CH2PB3 (B7, AF1), PA1 (K8, AF1)
CH3PA2 (L9, AF1), PB10 (M3, AF1)
CH4PA3 (M11, AF1), PB11 (N3, AF1)
ETRPA15 (C2, AF1), PA0/WKUP (K9, AF1), PA5 (M9, AF1)
TIM3CH1PB4 (C7, AF2), PC6 (F2, AF2), PA6 (N10, AF2)
CH2PB5 (C8, AF2), PC7 (F3, AF2), PA7 (L8, AF2)
CH3PC8 (E4, AF2), PB0 (N8, AF2)
CH4PC9 (E3, AF2), PB1 (K7, AF2)
ETRPD2 (A3, AF2)
TIM4CH1PB6 (A8, AF2), PD12 (H6, AF2)
CH2PB7 (B8, AF2), PD13 (H5, AF2)
CH3PB8 (A9, AF2), PD14 (J2, AF2)
CH4PB9 (B9, AF2), PD15 (K1, AF2)
ETRPE0 (B10, AF2)
TIM5CH1PA0/WKUP (K9, AF2)
CH2PA1 (K8, AF2)
CH3PA2 (L9, AF2)
CH4PA3 (M11, AF2)
TIM8BKINPA6 (N10, AF3)
BKIN2PA8 (F1, AF3)
CH1PC6 (F2, AF3)
CH1NPA7 (L8, AF3), PA5 (M9, AF3)
CH2PC7 (F3, AF3)
CH2NPB14 (K3, AF3), PB0 (N8, AF3)
CH3PC8 (E4, AF3)
CH3NPB15 (J3, AF3), PB1 (K7, AF3)
CH4PC9 (E3, AF3)
ETRPA0/WKUP (K9, AF3)
TIM9CH1PE5 (D9, AF3), PA2 (L9, AF3)
CH2PE6 (E8, AF3), PA3 (M11, AF3)
TIM10CH1PB8 (A9, AF3), PF6 (G10, AF3)
TIM11CH1PB9 (B9, AF3), PF7 (F7, AF3)
TIM12CH1PB14 (K3, AF9)
CH2PB15 (J3, AF9)
TIM13CH1PF8 (H11, AF9), PA6 (N10, AF9)
TIM14CH1PF9 (G8, AF9), PA7 (L8, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (B10, AF3), PG14 (F6, AF3)
IN1PG12 (A6, AF3), PD12 (H6, AF3)
IN2PE1 (A10, AF3)
OUTPG13 (D6, AF3), PD13 (H5, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (D10)
REFINPB15 (J3, AF0)
TSPC13 (D10), PC1 (K11)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (F11, AF12)
A1PF1 (E9, AF12)
A2PF2 (F10, AF12)
A3PF3 (G11, AF12)
A4PF4 (F9, AF12)
A5PF5 (F8, AF12)
A6PF12 (N7, AF12)
A7PF13 (K6, AF12)
A8PF14 (L6, AF12)
A9PF15 (M6, AF12)
A10PG0 (N6, AF12)
A11PG1 (K5, AF12)
A12PG2 (J1, AF12)
A13PG3 (G3, AF12)
A14PG4 (G5, AF12)
A15PG5 (G6, AF12)
A16PD11 (K2, AF12)
A17PD12 (H6, AF12)
A18PD13 (H5, AF12)
A19PE3 (C10, AF12)
A20PE4 (B11, AF12)
A21PE5 (D9, AF12)
A22PE6 (E8, AF12)
A23PE2 (D8, AF12)
A24PG13 (D6, AF12)
A25PG14 (F6, AF12)
ALEPD12 (H6, AF12)
BA0PG4 (G5, AF12)
BA1PG5 (G6, AF12)
CLEPD11 (K2, AF12)
CLKPD3 (B4, AF12)
D0PD14 (J2, AF12)
D1PD15 (K1, AF12)
D2PD0 (B3, AF12)
D3PD1 (C4, AF12)
D4PE7 (L5, AF12)
D5PE8 (M5, AF12)
D6PE9 (N5, AF12)
D7PE10 (J4, AF12)
D8PE11 (K4, AF12)
D9PE12 (L4, AF12)
D10PE13 (N4, AF12)
D11PE14 (M4, AF12)
D12PE15 (L3, AF12)
D13PD8 (L2, AF12)
D14PD9 (M1, AF12)
D15PD10 (H4, AF12)
DA0PD14 (J2, AF12)
DA1PD15 (K1, AF12)
DA2PD0 (B3, AF12)
DA3PD1 (C4, AF12)
DA4PE7 (L5, AF12)
DA5PE8 (M5, AF12)
DA6PE9 (N5, AF12)
DA7PE10 (J4, AF12)
DA8PE11 (K4, AF12)
DA9PE12 (L4, AF12)
DA10PE13 (N4, AF12)
DA11PE14 (M4, AF12)
DA12PE15 (L3, AF12)
DA13PD8 (L2, AF12)
DA14PD9 (M1, AF12)
DA15PD10 (H4, AF12)
INTPG7 (H1, AF12)
NBL0PE0 (B10, AF12)
NBL1PE1 (A10, AF12)
NCEPG9 (E5, AF12)
NE1PD7 (A5, AF12)
NE2PG9 (E5, AF12)
NE3PG10 (C6, AF12)
NE4PG12 (A6, AF12)
NLPB7 (B8, AF12)
NOEPD4 (B5, AF12)
NWAITPD6 (F4, AF12)
NWEPD5 (A4, AF12)
SDCKE0PC3 (J9, AF12), PC5 (N9, AF12)
SDCKE1PB5 (C8, AF12)
SDCLKPG8 (G2, AF12)
SDNCASPG15 (A7, AF12)
SDNE0PC2 (J10, AF12), PC4 (M8, AF12)
SDNE1PB6 (A8, AF12)
SDNRASPF11 (M7, AF12)
SDNWEPC0 (H8, AF12), PA7 (L8, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (E2, AF13), PC6 (F2, AF13)
D1PA10 (D5, AF13), PC7 (F3, AF13)
D2PE0 (B10, AF13), PG10 (C6, AF13), PC8 (E4, AF13)
D3PE1 (A10, AF13), PG11 (B6, AF13), PC9 (E3, AF13)
D4PC11 (B2, AF13), PE4 (B11, AF13)
D5PB6 (A8, AF13), PD3 (B4, AF13)
D6PB8 (A9, AF13), PE5 (D9, AF13)
D7PB9 (B9, AF13), PE6 (E8, AF13)
D8PC10 (A2, AF13)
D9PC12 (C3, AF13)
D10PB5 (C8, AF13), PD6 (F4, AF13)
D11PD2 (A3, AF13), PF10 (G9, AF13)
D12PG6 (G4, AF13), PF11 (M7, AF13)
D13PG15 (A7, AF13), PG7 (H1, AF13)
HSYNCPA4 (M10, AF13)
PIXCLKPA6 (N10, AF13)
VSYNCPB7 (B8, AF13), PG9 (E5, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (B11, AF14), PG14 (F6, AF14)
B1PG12 (A6, AF14)
B2PG10 (C6, AF14), PD6 (F4, AF14)
B3PG11 (B6, AF14), PD10 (H4, AF14)
B4PG12 (A6, AF9), PE12 (L4, AF14)
B5PA3 (M11, AF14)
B6PB8 (A9, AF14)
B7PB9 (B9, AF14)
CLKPG7 (H1, AF14), PE14 (M4, AF14)
DEPF10 (G9, AF14), PE13 (N4, AF14)
G0PE5 (D9, AF14)
G1PE6 (E8, AF14)
G2PA6 (N10, AF14)
G3PG10 (C6, AF9), PE11 (K4, AF14)
G4PB10 (M3, AF14)
G5PB11 (N3, AF14)
G6PC7 (F3, AF14)
G7PD3 (B4, AF14)
HSYNCPC6 (F2, AF14)
R0PG13 (D6, AF14)
R1PA2 (L9, AF14)
R2PC10 (A2, AF14), PA1 (K8, AF14)
R3PB0 (N8, AF9)
R4PA11 (D4, AF14), PA5 (M9, AF14)
R5PA12 (E1, AF14), PC0 (H8, AF14)
R6PA8 (F1, AF14), PB1 (K7, AF9)
R7PG6 (G4, AF14), PE15 (L3, AF14)
VSYNCPA4 (M10, AF14)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (B1, AF0)
JTDIPA15 (C2, AF0)
JTDO-SWOPB3 (B7, AF0)
JTMS-SWDIOPA13 (D3, AF0)
TRACECLKPE2 (D8, AF0)
TRACED0PE3 (C10, AF0), PG13 (D6, AF0), PC1 (K11, AF0)
TRACED1PE4 (B11, AF0), PC8 (E4, AF0), PG14 (F6, AF0)
TRACED2PD2 (A3, AF0), PE5 (D9, AF0)
TRACED3PC12 (C3, AF0), PE6 (E8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (F1, AF0)
MCO_2PC9 (E3, AF0)
OSC_INPH0/OSC_IN (J11)
OSC_OUTPH1/OSC_OUT (H10)
OSC32_INPC14/OSC32_IN (D11)
OSC32_OUTPC15/OSC32_OUT (E11)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (D10)
RTC_TAMP3PC1 (K11)
SYS_WKUP1PA0/WKUP (K9)
SYS_WKUP2PA2 (L9)
SYS_WKUP3PC1 (K11)
SYS_WKUP4PC13 (D10)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 143 шарика корпуса WLCSP143 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
A3PD2ввод-выводDCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
A4PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
A5PD7ввод-выводFMC_NE1 (AF12), SPDIFRX_IN0 (AF8), USART2_CK (AF7)
A6PG12ввод-выводFMC_NE4 (AF12), LPTIM1_IN1 (AF3), LTDC_B1 (AF14), LTDC_B4 (AF9), SPDIFRX_IN1 (AF7), SPI6_MISO (AF5), USART6_DE (AF8), USART6_RTS (AF8)
A7PG15ввод-выводDCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
A8PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
A9PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), LTDC_B6 (AF14), SDMMC1_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
A10PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
A11PDR_ONсброс—
B1PA14ввод-выводSYS_JTCK-SWCLK (AF0)
B2PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B3PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
B4PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
B5PD4ввод-выводFMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
B6PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11), LTDC_B3 (AF14), SPDIFRX_IN0 (AF7)
B7PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
B8PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
B9PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B10PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
B11PE4ввод-выводDCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
C1VDDпитание—
C2PA15ввод-выводCEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8)
C3PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
C4PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
C5VDDпитание—
C6PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12), LTDC_B2 (AF14), LTDC_G3 (AF9), SAI2_SD_B (AF10)
C7PB4ввод-выводI2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
C8PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
C9BOOT0загрузка—
C10PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
C11VBATпитание—
D1VCAP_2питание—
D2VSSпитание—
D3PA13ввод-выводSYS_JTMS-SWDIO (AF0)
D4PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D5PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D6PG13ввод-выводETH_TXD0 (AF11), FMC_A24 (AF12), LPTIM1_OUT (AF3), LTDC_R0 (AF14), SPI6_SCK (AF5), SYS_TRACED0 (AF0), USART6_CTS (AF8)
D7VDDпитание—
D8PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
D9PE5ввод-выводDCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
D10PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
D11PC14/OSC32_INввод-выводRCC_OSC32_IN
E1PA12ввод-выводCAN1_TX (AF9), LTDC_R5 (AF14), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
E2PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
E3PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
E4PC8ввод-выводDCMI_D2 (AF13), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
E5PG9ввод-выводDAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SPDIFRX_IN3 (AF7), USART6_RX (AF8)
E6VDDпитание—
E7VSSпитание—
E8PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
E9PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
E10VDDпитание—
E11PC15/OSC32_OUTввод-выводRCC_OSC32_OUT
F1PA8ввод-выводI2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
F2PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
F3PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
F4PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
F5VSSпитание—
F6PG14ввод-выводETH_TXD1 (AF11), FMC_A25 (AF12), LPTIM1_ETR (AF3), LTDC_B0 (AF14), QUADSPI_BK2_IO3 (AF9), SPI6_MOSI (AF5), SYS_TRACED1 (AF0), USART6_TX (AF8)
F7PF7ввод-выводADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
F8PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
F9PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
F10PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
F11PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
G1VDDUSBпитание—
G2PG8ввод-выводETH_PPS_OUT (AF11), FMC_SDCLK (AF12), SPDIFRX_IN2 (AF7), SPI6_NSS (AF5), USART6_DE (AF8), USART6_RTS (AF8)
G3PG3ввод-выводFMC_A13 (AF12)
G4PG6ввод-выводDCMI_D12 (AF13), LTDC_R7 (AF14)
G5PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
G6PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
G7VDDпитание—
G8PF9ввод-выводADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), UART7_CTS (AF8)
G9PF10ввод-выводADC3_IN8, DCMI_D11 (AF13), LTDC_DE (AF14)
G10PF6ввод-выводADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
G11PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
H1PG7ввод-выводDCMI_D13 (AF13), FMC_INT (AF12), LTDC_CLK (AF14), USART6_CK (AF8)
H2VSSпитание—
H3VSSпитание—
H4PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
H5PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
H6PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
H7VSSпитание—
H8PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
H9NRSTсброс—
H10PH1/OSC_OUTввод-выводRCC_OSC_OUT
H11PF8ввод-выводADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), UART7_DE (AF8), UART7_RTS (AF8)
J1PG2ввод-выводFMC_A12 (AF12)
J2PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
J3PB15ввод-выводI2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
J4PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
J5VDDпитание—
J6VDDпитание—
J7VDDпитание—
J8VDDпитание—
J9PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
J10PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
J11PH0/OSC_INввод-выводRCC_OSC_IN
K1PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
K2PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
K3PB14ввод-выводSPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
K4PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
K5PG1ввод-выводFMC_A11 (AF12)
K6PF13ввод-выводFMC_A7 (AF12), I2C4_SMBA (AF4)
K7PB1ввод-выводADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
K8PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
K9PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
K10VSSAпитание—
K11PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11), I2S2_SD (AF5), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
L1VDDпитание—
L2PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
L3PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
L4PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
L5PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
L6PF14ввод-выводFMC_A8 (AF12), I2C4_SCL (AF4)
L7PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
L8PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
L9PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), LTDC_R1 (AF14), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
L10VDDAпитание—
L11VREF+питание—
M1PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
M2PB12ввод-выводCAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
M3PB10ввод-выводETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
M4PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
M5PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
M6PF15ввод-выводFMC_A9 (AF12), I2C4_SDA (AF4)
M7PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
M8PC4ввод-выводADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
M9PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
M10PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
M11PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
N1PB13ввод-выводCAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
N2VCAP_1питание—
N3PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
N4PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
N5PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
N6PG0ввод-выводFMC_A10 (AF12)
N7PF12ввод-выводFMC_A6 (AF12)
N8PB0ввод-выводADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
N9PC5ввод-выводADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8)
N10PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
N11BYPASS_REGсброс—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC11резервное питание: часы реального времени и резервные регистры
VCAPD1, N2вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA1, C1, C5, D7, E6, E10, G7, J5, J6, J7, J8, L1питание цифровой части и линий ввода-вывода
VDDAL10питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSBG1питание приёмопередатчика USB
VREF+L11верхнее опорное напряжение АЦП и ЦАП
VSSD2, E7, F5, H2, H3, H7общий провод (земля)
VSSAK10общий провод аналоговой части
BYPASS_REGN11отключение внутреннего стабилизатора напряжения ядра
NRSTH9сброс, активный уровень — низкий
PDR_ONA11управление внутренней схемой сброса по питанию
BOOT0C9выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F756ZGYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F756ZGSTM32F756ZGYx1 МБ320 КБ

Линейка STM32F7x6, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32F756ZG. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F756ZGY6TRWLCSP 143, 5,9×4,6×0,6 мм, шаг 0,4 мм−40…+85 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP143, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F746ZE, STM32F746ZGSTM32F7x6143 из 143выводы совпадают полностьютолько у этого: CRYP, HASH
STM32F429ZGSTM32F429/439142 из 143G1: VDDUSB → VDDтолько у этого: CRYP, HASH, HDMI_CEC, I2C4, I2S1, LPTIM1, QUADSPI, SAI2, SDMMC1, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; ОЗУ 320 и 192 КБ
STM32F429ZISTM32F429/439142 из 143G1: VDDUSB → VDDтолько у этого: CRYP, HASH, HDMI_CEC, I2C4, I2S1, LPTIM1, QUADSPI, SAI2, SDMMC1, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 192 КБ
STM32F439ZG, STM32F439ZISTM32F429/439142 из 143G1: VDDUSB → VDDтолько у этого: HDMI_CEC, I2C4, I2S1, LPTIM1, QUADSPI, SAI2, SDMMC1, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 192 КБ

Частые вопросы

На каких выводах USART1 у STM32F756ZG?

В корпусе WLCSP143 сигнал USART1_TX выведен на PB6 (шарик A8, AF7) или PA9 (шарик E2, AF7), USART1_RX — на PB7 (шарик B8, AF7) или PA10 (шарик D5, AF7).

Где у STM32F756ZG выводы SWD для программатора?

SWDIO — PA13 (шарик D3, AF0), SWCLK — PA14 (шарик B1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F756ZG?

I2C1_SCL — PB6 (шарик A8, AF4) или PB8 (шарик A9, AF4), I2C1_SDA — PB7 (шарик B8, AF4) или PB9 (шарик B9, AF4).

Сколько выводов ввода-вывода у STM32F756ZG в корпусе WLCSP143?

114 из 143. Ещё 25 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F756ZG?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
