STM32F779AI в корпусе WLCSP180: распиновка

STM32F779AI — микроконтроллер STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 2 МБ флеш-памяти и 384 КБ ОЗУ. Корпус WLCSP180 — 180 шариков, из них 128 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
2 МБ
ОЗУ
384 КБ
Корпус
WLCSP180, 180 шариков
Линий ввода-вывода
128
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP180

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

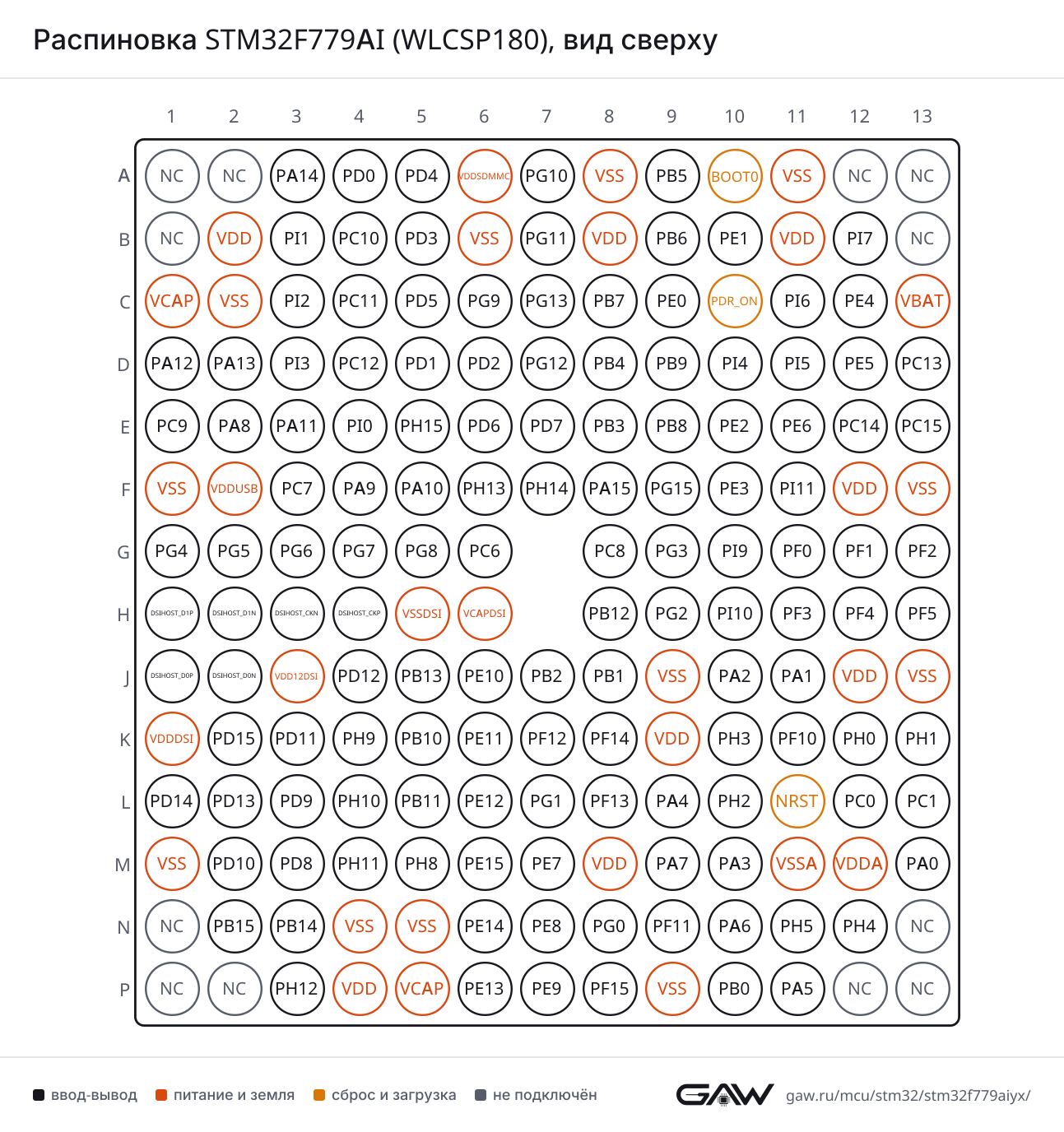

Расположение шариков STM32F779AI в корпусе WLCSP180, вид сверхуABCDEFGHJKLMNP12345678910111213NC — шарик A1NCNC — шарик A2NCPA14 — шарик A3: SYS_JTCK-SWCLKPA14PD0 — шарик A4: CAN1_RX, DFSDM1_CKIN6, DFSDM1_DATIN7, FMC_D2, FMC_DA2, UART4_RXPD0PD4 — шарик A5: DFSDM1_CKIN0, FMC_NOE, USART2_DE, USART2_RTSPD4VDDSDMMC — шарик A6VDDSDMMCPG10 — шарик A7: DCMI_D2, FMC_NE3, I2S1_WS, LTDC_B2, LTDC_G3, SAI2_SD_B, SDMMC2_D1, SPI1_NSSPG10VSS — шарик A8VSSPB5 — шарик A9: CAN2_RX, DCMI_D10, FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, LTDC_G7, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D7PB5BOOT0 — шарик A10BOOT0VSS — шарик A11VSSNC — шарик A12NCNC — шарик A13NCNC — шарик B1NCVDD — шарик B2VDDPI1 — шарик B3: DCMI_D8, FMC_D25, I2S2_CK, LTDC_G6, SPI2_SCK, TIM8_BKIN2PI1PC10 — шарик B4: DCMI_D8, DFSDM1_CKIN5, I2S3_CK, LTDC_R2, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PD3 — шарик B5: DCMI_D5, DFSDM1_CKOUT, DFSDM1_DATIN0, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTSPD3VSS — шарик B6VSSPG11 — шарик B7: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, I2S1_CK, LTDC_B3, SDMMC2_D2, SPDIFRX_IN0, SPI1_SCKPG11VDD — шарик B8VDDPB6 — шарик B9: CAN2_TX, CEC, DCMI_D5, DFSDM1_DATIN5, FMC_SDNE1, I2C1_SCL, I2C4_SCL, QUADSPI_BK1_NCS, TIM4_CH1, UART5_TX, USART1_TXPB6PE1 — шарик B10: DCMI_D3, FMC_NBL1, LPTIM1_IN2, UART8_TXPE1VDD — шарик B11VDDPI7 — шарик B12: DCMI_D7, FMC_D29, LTDC_B7, SAI2_FS_A, TIM8_CH3PI7NC — шарик B13NCVCAP_2 — шарик C1VCAPVSS — шарик C2VSSPI2 — шарик C3: DCMI_D9, FMC_D26, LTDC_G7, SPI2_MISO, TIM8_CH4PI2PC11 — шарик C4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, DFSDM1_DATIN5, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PD5 — шарик C5: FMC_NWE, USART2_TXPD5PG9 — шарик C6: DAC_EXTI9, DCMI_VSYNC, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, SAI2_FS_B, SDMMC2_D0, SPDIFRX_IN3, SPI1_MISO, USART6_RXPG9PG13 — шарик C7: FMC_A24, LPTIM1_OUT, LTDC_R0, SPI6_SCK, SYS_TRACED0, USART6_CTSPG13PB7 — шарик C8: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, TIM4_CH2, USART1_RXPB7PE0 — шарик C9: DCMI_D2, FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RXPE0PDR_ON — шарик C10PDR_ONPI6 — шарик C11: DCMI_D6, FMC_D28, LTDC_B6, SAI2_SD_A, TIM8_CH2PI6PE4 — шарик C12: DCMI_D4, DFSDM1_DATIN3, FMC_A20, LTDC_B0, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4VBAT — шарик C13VBATPA12 — шарик D1: CAN1_TX, I2S2_CK, LTDC_R5, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PA13 — шарик D2: SYS_JTMS-SWDIOPA13PI3 — шарик D3: DCMI_D10, FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETRPI3PC12 — шарик D4: DCMI_D9, I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CKPC12PD1 — шарик D5: CAN1_TX, DFSDM1_CKIN7, DFSDM1_DATIN6, FMC_D3, FMC_DA3, UART4_TXPD1PD2 — шарик D6: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RXPD2PG12 — шарик D7: FMC_NE4, LPTIM1_IN1, LTDC_B1, LTDC_B4, SDMMC2_D3, SPDIFRX_IN1, SPI6_MISO, USART6_DE, USART6_RTSPG12PB4 — шарик D8: CAN3_TX, I2S2_WS, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, SYS_JTRST, TIM3_CH1, UART7_TXPB4PB9 — шарик D9: CAN1_TX, DAC_EXTI9, DCMI_D7, DFSDM1_DATIN7, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, LTDC_B7, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4, UART5_TXPB9PI4 — шарик D10: DCMI_D5, FMC_NBL2, LTDC_B4, SAI2_MCLK_A, TIM8_BKINPI4PI5 — шарик D11: DCMI_VSYNC, FMC_NBL3, LTDC_B5, SAI2_SCK_A, TIM8_CH1PI5PE5 — шарик D12: DCMI_D6, DFSDM1_CKIN3, FMC_A21, LTDC_G0, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PC13 — шарик D13: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4PC13PC9 — шарик E1: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, LTDC_B2, LTDC_G3, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PA8 — шарик E2: CAN3_RX, I2C3_SCL, LTDC_B3, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, UART7_RX, USART1_CK, USB_OTG_FS_SOFPA8PA11 — шарик E3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, I2S2_WS, LTDC_R4, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USB_OTG_FS_DMPA11PI0 — шарик E4: DCMI_D13, FMC_D24, I2S2_WS, LTDC_G5, SPI2_NSS, TIM5_CH4PI0PH15 — шарик E5: DCMI_D11, FMC_D23, LTDC_G4, TIM8_CH3NPH15PD6 — шарик E6: DCMI_D10, DFSDM1_CKIN4, DFSDM1_DATIN1, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PD7 — шарик E7: DFSDM1_CKIN1, DFSDM1_DATIN4, FMC_NE1, I2S1_SD, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CKPD7PB3 — шарик E8: CAN3_RX, I2S1_CK, I2S3_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, SYS_JTDO-SWO, TIM2_CH2, UART7_RXPB3PB8 — шарик E9: CAN1_RX, DCMI_D6, DFSDM1_CKIN7, I2C1_SCL, I2C4_SCL, LTDC_B6, SDMMC1_D4, SDMMC2_D4, TIM10_CH1, TIM4_CH3, UART5_RXPB8PE2 — шарик E10: FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PE6 — шарик E11: DCMI_D7, FMC_A22, LTDC_G1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH2PE6PC14/OSC32_IN — шарик E12: RCC_OSC32_INPC14PC15/OSC32_OUT — шарик E13: RCC_OSC32_OUTPC15VSS — шарик F1VSSVDDUSB — шарик F2VDDUSBPC7 — шарик F3: DCMI_D1, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, LTDC_G6, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PA9 — шарик F4: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, LTDC_R5, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA10 — шарик F5: DCMI_D1, LTDC_B1, LTDC_B4, MDIOS_MDIO, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PH13 — шарик F6: CAN1_TX, FMC_D21, LTDC_G2, TIM8_CH1N, UART4_TXPH13PH14 — шарик F7: CAN1_RX, DCMI_D4, FMC_D22, LTDC_G3, TIM8_CH2N, UART4_RXPH14PA15 — шарик F8: CAN3_TX, CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PG15 — шарик F9: DCMI_D13, FMC_SDNCAS, USART6_CTSPG15PE3 — шарик F10: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3PI11 — шарик F11: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6, SYS_WKUP6, USB_OTG_HS_ULPI_DIRPI11VDD — шарик F12VDDVSS — шарик F13VSSPG4 — шарик G1: FMC_A14, FMC_BA0PG4PG5 — шарик G2: FMC_A15, FMC_BA1PG5PG6 — шарик G3: DCMI_D12, FMC_NE3, LTDC_R7PG6PG7 — шарик G4: DCMI_D13, FMC_INT, LTDC_CLK, SAI1_MCLK_A, USART6_CKPG7PG8 — шарик G5: FMC_SDCLK, LTDC_G7, SPDIFRX_IN2, SPI6_NSS, USART6_DE, USART6_RTSPG8PC6 — шарик G6: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, LTDC_HSYNC, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC8 — шарик G8: DCMI_D2, FMC_NCE, FMC_NE2, SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PG3 — шарик G9: FMC_A13PG3PI9 — шарик G10: CAN1_RX, DAC_EXTI9, FMC_D30, LTDC_VSYNC, UART4_RXPI9PF0 — шарик G11: FMC_A0, I2C2_SDAPF0PF1 — шарик G12: FMC_A1, I2C2_SCLPF1PF2 — шарик G13: FMC_A2, I2C2_SMBAPF2DSIHOST_D1P — шарик H1: DSIHOST_D1PDSIHOSTD1PDSIHOST_D1N — шарик H2: DSIHOST_D1NDSIHOSTD1NDSIHOST_CKN — шарик H3: DSIHOST_CKNDSIHOSTCKNDSIHOST_CKP — шарик H4: DSIHOST_CKPDSIHOSTCKPVSSDSI — шарик H5VSSDSIVCAPDSI — шарик H6VCAPDSIPB12 — шарик H8: CAN2_RX, DFSDM1_DATIN1, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PG2 — шарик H9: FMC_A12PG2PI10 — шарик H10: FMC_D31, LTDC_HSYNCPI10PF3 — шарик H11: ADC3_IN9, FMC_A3PF3PF4 — шарик H12: ADC3_IN14, FMC_A4PF4PF5 — шарик H13: ADC3_IN15, FMC_A5PF5DSIHOST_D0P — шарик J1: DSIHOST_D0PDSIHOSTD0PDSIHOST_D0N — шарик J2: DSIHOST_D0NDSIHOSTD0NVDD12DSI — шарик J3VDD12DSIPD12 — шарик J4: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12PB13 — шарик J5: CAN2_TX, DFSDM1_CKIN1, I2S2_CK, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13PE10 — шарик J6: DFSDM1_DATIN4, FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTSPE10PB2 — шарик J7: DFSDM1_CKIN1, I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSIPB2PB1 — шарик J8: ADC1_IN9, ADC2_IN9, DFSDM1_DATIN1, LTDC_G0, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1VSS — шарик J9VSSPA2 — шарик J10: ADC1_IN2, ADC2_IN2, ADC3_IN2, LTDC_R1, MDIOS_MDIO, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA1 — шарик J11: ADC1_IN1, ADC2_IN1, ADC3_IN1, LTDC_R2, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1VDD — шарик J12VDDVSS — шарик J13VSSVDDDSI — шарик K1VDDDSIPD15 — шарик K2: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTSPD15PD11 — шарик K3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTSPD11PH9 — шарик K4: DAC_EXTI9, DCMI_D0, FMC_D17, I2C3_SMBA, LTDC_R3, TIM12_CH2PH9PB10 — шарик K5: DFSDM1_DATIN7, I2C2_SCL, I2S2_CK, LTDC_G4, QUADSPI_BK1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PE11 — шарик K6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, LTDC_G3, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PF12 — шарик K7: FMC_A6PF12PF14 — шарик K8: DFSDM1_CKIN6, FMC_A8, I2C4_SCLPF14VDD — шарик K9VDDPH3 — шарик K10: FMC_SDNE0, LTDC_R1, QUADSPI_BK2_IO1, SAI2_MCLK_BPH3PF10 — шарик K11: ADC3_IN8, DCMI_D11, LTDC_DE, QUADSPI_CLKPF10PH0/OSC_IN — шарик K12: RCC_OSC_INPH0PH1/OSC_OUT — шарик K13: RCC_OSC_OUTPH1PD14 — шарик L1: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTSPD14PD13 — шарик L2: FMC_A18, I2C4_SDA, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH2PD13PD9 — шарик L3: DAC_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RXPD9PH10 — шарик L4: DCMI_D1, FMC_D18, I2C4_SMBA, LTDC_R4, TIM5_CH1PH10PB11 — шарик L5: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7, DSIHOST_TE, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PE12 — шарик L6: DFSDM1_DATIN5, FMC_D9, FMC_DA9, LTDC_B4, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PG1 — шарик L7: FMC_A11PG1PF13 — шарик L8: DFSDM1_DATIN6, FMC_A7, I2C4_SMBAPF13PA4 — шарик L9: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, SPI6_NSS, USART2_CK, USB_OTG_HS_SOFPA4PH2 — шарик L10: FMC_SDCKE0, LPTIM1_IN2, LTDC_R0, QUADSPI_BK2_IO0, SAI2_SCK_BPH2NRST — шарик L11NRSTPC0 — шарик L12: ADC1_IN10, ADC2_IN10, ADC3_IN10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_SDNWE, LTDC_R5, SAI2_FS_B, USB_OTG_HS_ULPI_STPPC0PC1 — шарик L13: ADC1_IN11, ADC2_IN11, ADC3_IN11, DFSDM1_CKIN4, DFSDM1_DATIN0, I2S2_SD, MDIOS_MDC, RTC_TAMP3, RTC_TS, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP3PC1VSS — шарик M1VSSPD10 — шарик M2: DFSDM1_CKOUT, FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PD8 — шарик M3: DFSDM1_CKIN3, FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TXPD8PH11 — шарик M4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2, FMC_D19, I2C4_SCL, LTDC_R5, TIM5_CH2PH11PH8 — шарик M5: DCMI_HSYNC, FMC_D16, I2C3_SDA, LTDC_R2PH8PE15 — шарик M6: FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKINPE15PE7 — шарик M7: DFSDM1_DATIN2, FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7VDD — шарик M8VDDPA7 — шарик M9: ADC1_IN7, ADC2_IN7, FMC_SDNWE, I2S1_SD, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA3 — шарик M10: ADC1_IN3, ADC2_IN3, ADC3_IN3, LTDC_B2, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3VSSA — шарик M11VSSAVDDA — шарик M12VDDAPA0/WKUP — шарик M13: ADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0NC — шарик N1NCPB15 — шарик N2: DFSDM1_CKIN2, I2S2_SD, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RX, USB_OTG_HS_DPPB15PB14 — шарик N3: DFSDM1_DATIN2, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTS, USB_OTG_HS_DMPB14VSS — шарик N4VSSVSS — шарик N5VSSPE14 — шарик N6: FMC_D11, FMC_DA11, LTDC_CLK, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PE8 — шарик N7: DFSDM1_CKIN2, FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8PG0 — шарик N8: FMC_A10PG0PF11 — шарик N9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRAS, SAI2_SD_BPF11PA6 — шарик N10: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, MDIOS_MDC, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PH5 — шарик N11: FMC_SDNWE, I2C2_SDAPH5PH4 — шарик N12: I2C2_SCL, LTDC_G4, LTDC_G5, USB_OTG_HS_ULPI_NXTPH4NC — шарик N13NCNC — шарик P1NCNC — шарик P2NCPH12 — шарик P3: DCMI_D3, FMC_D20, I2C4_SDA, LTDC_R6, TIM5_CH3PH12VDD — шарик P4VDDVCAP_1 — шарик P5VCAPPE13 — шарик P6: DFSDM1_CKIN5, FMC_D10, FMC_DA10, LTDC_DE, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PE9 — шарик P7: DAC_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTSPE9PF15 — шарик P8: FMC_A9, I2C4_SDAPF15VSS — шарик P9VSSPB0 — шарик P10: ADC1_IN8, ADC2_IN8, DFSDM1_CKOUT, LTDC_G1, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PA5 — шарик P11: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, LTDC_R4, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5NC — шарик P12NCNC — шарик P13NCWLCSP180, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F779AI (WLCSP180), вид сверхуРаспиновка WLCSP180 картинкой
PNG, 1293 × 1376 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E2, AF7)
CTSPA11 (E3, AF7)
DEPA12 (D1, AF7)
RTSPA12 (D1, AF7)
RXPB7 (C8, AF7), PA10 (F5, AF7), PB15 (N2, AF4)
TXPB6 (B9, AF7), PA9 (F4, AF7), PB14 (N3, AF4)
USART2CKPD7 (E7, AF7), PA4 (L9, AF7)
CTSPD3 (B5, AF7), PA0/WKUP (M13, AF7)
DEPD4 (A5, AF7), PA1 (J11, AF7)
RTSPD4 (A5, AF7), PA1 (J11, AF7)
RXPD6 (E6, AF7), PA3 (M10, AF7)
TXPD5 (C5, AF7), PA2 (J10, AF7)
USART3CKPC12 (D4, AF7), PB12 (H8, AF7), PD10 (M2, AF7)
CTSPB13 (J5, AF7), PD11 (K3, AF7)
DEPD12 (J4, AF7), PB14 (N3, AF7)
RTSPD12 (J4, AF7), PB14 (N3, AF7)
RXPC11 (C4, AF7), PD9 (L3, AF7), PB11 (L5, AF7)
TXPC10 (B4, AF7), PB10 (K5, AF7), PD8 (M3, AF7)
USART6CKPG7 (G4, AF8), PC8 (G8, AF8)
CTSPG13 (C7, AF8), PG15 (F9, AF8)
DEPG12 (D7, AF8), PG8 (G5, AF8)
RTSPG12 (D7, AF8), PG8 (G5, AF8)
RXPG9 (C6, AF8), PC7 (F3, AF8)
TXPC6 (G6, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB15 (N2, AF8), PB0 (P10, AF8)
DEPA15 (F8, AF8), PB14 (N3, AF8)
RTSPA15 (F8, AF8), PB14 (N3, AF8)
RXPD0 (A4, AF8), PC11 (C4, AF8), PA11 (E3, AF6), PH14 (F7, AF8), PI9 (G10, AF8), PA1 (J11, AF8)
TXPC10 (B4, AF8), PA12 (D1, AF6), PD1 (D5, AF8), PH13 (F6, AF8), PA0/WKUP (M13, AF8)
UART5CTSPC9 (E1, AF7)
DEPC8 (G8, AF7)
RTSPC8 (G8, AF7)
RXPB5 (A9, AF1), PD2 (D6, AF8), PB8 (E9, AF7), PB12 (H8, AF8)
TXPB6 (B9, AF1), PC12 (D4, AF8), PB9 (D9, AF7), PB13 (J5, AF8)
UART7CTSPE10 (J6, AF8)
DEPE9 (P7, AF8)
RTSPE9 (P7, AF8)
RXPA8 (E2, AF12), PB3 (E8, AF12), PE7 (M7, AF8)
TXPB4 (D8, AF12), PA15 (F8, AF12), PE8 (N7, AF8)
UART8CTSPD14 (L1, AF8)
DEPD15 (K2, AF8)
RTSPD15 (K2, AF8)
RXPE0 (C9, AF8)
TXPE1 (B10, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPG9 (C6, AF5), PB4 (D8, AF5), PA6 (N10, AF5)
MOSIPB5 (A9, AF5), PD7 (E7, AF5), PA7 (M9, AF5)
NSSPG10 (A7, AF5), PA15 (F8, AF5), PA4 (L9, AF5)
SCKPG11 (B7, AF5), PB3 (E8, AF5), PA5 (P11, AF5)
SPI2MISOPI2 (C3, AF5), PB14 (N3, AF5)
MOSIPI3 (D3, AF5), PC1 (L13, AF5), PB15 (N2, AF5)
NSSPB4 (D8, AF7), PB9 (D9, AF5), PA11 (E3, AF5), PI0 (E4, AF5), PB12 (H8, AF5)
SCKPI1 (B3, AF5), PD3 (B5, AF5), PA12 (D1, AF5), PA9 (F4, AF5), PB13 (J5, AF5), PB10 (K5, AF5)
SPI3MISOPC11 (C4, AF6), PB4 (D8, AF6)
MOSIPB5 (A9, AF6), PC12 (D4, AF6), PD6 (E6, AF5), PB2 (J7, AF7)
NSSPA15 (F8, AF6), PA4 (L9, AF6)
SCKPC10 (B4, AF6), PB3 (E8, AF6)
SPI4MISOPE5 (D12, AF5), PE13 (P6, AF5)
MOSIPE6 (E11, AF5), PE14 (N6, AF5)
NSSPE4 (C12, AF5), PE11 (K6, AF5)
SCKPE2 (E10, AF5), PE12 (L6, AF5)
SPI6MISOPG12 (D7, AF5), PB4 (D8, AF8), PA6 (N10, AF8)
MOSIPB5 (A9, AF8), PA7 (M9, AF8)
NSSPA15 (F8, AF7), PG8 (G5, AF5), PA4 (L9, AF8)
SCKPG13 (C7, AF5), PB3 (E8, AF8), PA5 (P11, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (E1, AF5)
I2S1CKPG11 (B7, AF5), PB3 (E8, AF5), PA5 (P11, AF5)
SDPB5 (A9, AF5), PD7 (E7, AF5), PA7 (M9, AF5)
WSPG10 (A7, AF5), PA15 (F8, AF5), PA4 (L9, AF5)
I2S2CKPI1 (B3, AF5), PD3 (B5, AF5), PA12 (D1, AF5), PA9 (F4, AF5), PB13 (J5, AF5), PB10 (K5, AF5)
MCKPC6 (G6, AF5)
SDPI3 (D3, AF5), PC1 (L13, AF5), PB15 (N2, AF5)
WSPB4 (D8, AF7), PB9 (D9, AF5), PA11 (E3, AF5), PI0 (E4, AF5), PB12 (H8, AF5)
I2S3CKPC10 (B4, AF6), PB3 (E8, AF6)
MCKPC7 (F3, AF6)
SDPB5 (A9, AF6), PC12 (D4, AF6), PD6 (E6, AF5), PB2 (J7, AF7)
WSPA15 (F8, AF6), PA4 (L9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B9, AF4), PB8 (E9, AF4)
SDAPB7 (C8, AF4), PB9 (D9, AF4)
SMBAPB5 (A9, AF4)
I2C2SCLPF1 (G12, AF4), PB10 (K5, AF4), PH4 (N12, AF4)
SDAPF0 (G11, AF4), PB11 (L5, AF4), PH5 (N11, AF4)
SMBAPF2 (G13, AF4), PB12 (H8, AF4)
I2C3SCLPA8 (E2, AF4)
SDAPC9 (E1, AF4), PH8 (M5, AF4)
SMBAPA9 (F4, AF4), PH9 (K4, AF4)
I2C4SCLPB6 (B9, AF11), PB8 (E9, AF1), PD12 (J4, AF4), PF14 (K8, AF4), PH11 (M4, AF4)
SDAPB7 (C8, AF11), PB9 (D9, AF1), PD13 (L2, AF4), PH12 (P3, AF4), PF15 (P8, AF4)
SMBAPB9 (D9, AF11), PD11 (K3, AF4), PH10 (L4, AF4), PF13 (L8, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPD0 (A4, AF9), PA11 (E3, AF9), PB8 (E9, AF9), PH14 (F7, AF9), PI9 (G10, AF9)
TXPA12 (D1, AF9), PD1 (D5, AF9), PB9 (D9, AF9), PH13 (F6, AF9)
CAN2RXPB5 (A9, AF9), PB12 (H8, AF9)
TXPB6 (B9, AF9), PB13 (J5, AF9)
CAN3RXPA8 (E2, AF11), PB3 (E8, AF11)
TXPB4 (D8, AF11), PA15 (F8, AF11)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (E3, AF10)
DPPA12 (D1, AF10)
IDPA10 (F5, AF10)
SOFPA8 (E2, AF10)
VBUSPA9 (F4)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (N3, AF12)
DPPB15 (N2, AF12)
IDPB12 (H8, AF12)
SOFPA4 (L9, AF12)
ULPI_CKPA5 (P11, AF10)
ULPI_D0PA3 (M10, AF10)
ULPI_D1PB0 (P10, AF10)
ULPI_D2PB1 (J8, AF10)
ULPI_D3PB10 (K5, AF10)
ULPI_D4PB11 (L5, AF10)
ULPI_D5PB12 (H8, AF10)
ULPI_D6PB13 (J5, AF10)
ULPI_D7PB5 (A9, AF10)
ULPI_DIRPI11 (F11, AF10)
ULPI_NXTPH4 (N12, AF10)
ULPI_STPPC0 (L12, AF10)
VBUSPB13 (J5)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (D4, AF12)
CMDPD2 (D6, AF12)
D0PC8 (G8, AF12)
D1PC9 (E1, AF12)
D2PC10 (B4, AF12)
D3PC11 (C4, AF12)
D4PB8 (E9, AF12)
D5PB9 (D9, AF12)
D6PC6 (G6, AF12)
D7PC7 (F3, AF12)
SDMMC2CKPD6 (E6, AF11)
CMDPD7 (E7, AF11)
D0PG9 (C6, AF11), PB14 (N3, AF10)
D1PG10 (A7, AF11), PB15 (N2, AF10)
D2PG11 (B7, AF10), PB3 (E8, AF10)
D3PG12 (D7, AF11), PB4 (D8, AF10)
D4PB8 (E9, AF10)
D5PB9 (D9, AF10)
D6PC6 (G6, AF10)
D7PC7 (F3, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (E1, AF9), PD11 (K3, AF9)
BK1_IO1PC10 (B4, AF9), PD12 (J4, AF9)
BK1_IO2PE2 (E10, AF9)
BK1_IO3PA1 (J11, AF9), PD13 (L2, AF9)
BK1_NCSPB6 (B9, AF10), PB10 (K5, AF9)
BK2_IO0PH2 (L10, AF9), PE7 (M7, AF10)
BK2_IO1PH3 (K10, AF9), PE8 (N7, AF10)
BK2_IO2PG9 (C6, AF9), PE9 (P7, AF10)
BK2_IO3PE10 (J6, AF10)
BK2_NCSPC11 (C4, AF9)
CLKPB2 (J7, AF9), PF10 (K11, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (C12, AF6)
MCLK_APE2 (E10, AF6), PG7 (G4, AF6)
SCK_APE5 (D12, AF6)
SD_APD6 (E6, AF6), PE6 (E11, AF6), PB2 (J7, AF6), PC1 (L13, AF6)
SD_BPE3 (F10, AF6)
SAI2FS_API7 (B12, AF10), PD12 (J4, AF10)
FS_BPG9 (C6, AF10), PA12 (D1, AF8), PC0 (L12, AF8), PE13 (P6, AF10)
MCLK_APE0 (C9, AF10), PI4 (D10, AF10)
MCLK_BPE6 (E11, AF10), PA1 (J11, AF10), PH3 (K10, AF10), PE14 (N6, AF10)
SCK_API5 (D11, AF10), PD13 (L2, AF10)
SCK_BPA2 (J10, AF8), PE12 (L6, AF10), PH2 (L10, AF10)
SD_API6 (C11, AF10), PD11 (K3, AF10)
SD_BPG10 (A7, AF10), PE11 (K6, AF10), PA0/WKUP (M13, AF10), PF11 (N9, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PG11 (B7, AF7), PD7 (E7, AF8)
IN1PG12 (D7, AF7), PD8 (M3, AF8)
IN2PG8 (G5, AF7)
IN3PG9 (C6, AF7)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB6 (B9, AF3), PA15 (F8, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PG11 (B7), PC11 (C4), PA11 (E3), PI11 (F11), PD11 (K3), PE11 (K6), PB11 (L5), PH11 (M4), PF11 (N9)
IN0PA0/WKUP (M13)
IN1PA1 (J11)
IN2PA2 (J10)
IN3PA3 (M10)
IN4PA4 (L9)
IN5PA5 (P11)
IN6PA6 (N10)
IN7PA7 (M9)
IN8PB0 (P10)
IN9PB1 (J8)
IN10PC0 (L12)
IN11PC1 (L13)
ADC2EXTI11PG11 (B7), PC11 (C4), PA11 (E3), PI11 (F11), PD11 (K3), PE11 (K6), PB11 (L5), PH11 (M4), PF11 (N9)
IN0PA0/WKUP (M13)
IN1PA1 (J11)
IN2PA2 (J10)
IN3PA3 (M10)
IN4PA4 (L9)
IN5PA5 (P11)
IN6PA6 (N10)
IN7PA7 (M9)
IN8PB0 (P10)
IN9PB1 (J8)
IN10PC0 (L12)
IN11PC1 (L13)
ADC3EXTI11PG11 (B7), PC11 (C4), PA11 (E3), PI11 (F11), PD11 (K3), PE11 (K6), PB11 (L5), PH11 (M4), PF11 (N9)
IN0PA0/WKUP (M13)
IN1PA1 (J11)
IN2PA2 (J10)
IN3PA3 (M10)
IN8PF10 (K11)
IN9PF3 (H11)
IN10PC0 (L12)
IN11PC1 (L13)
IN14PF4 (H12)
IN15PF5 (H13)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PG9 (C6), PB9 (D9), PC9 (E1), PA9 (F4), PI9 (G10), PH9 (K4), PD9 (L3), PE9 (P7)
OUT1PA4 (L9)
OUT2PA5 (P11)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (H8, AF1), PE15 (M6, AF1), PA6 (N10, AF1)
BKIN2PE6 (E11, AF1)
CH1PA8 (E2, AF1), PE9 (P7, AF1)
CH1NPB13 (J5, AF1), PA7 (M9, AF1), PE8 (N7, AF1)
CH2PA9 (F4, AF1), PE11 (K6, AF1)
CH2NPE10 (J6, AF1), PB14 (N3, AF1), PB0 (P10, AF1)
CH3PA10 (F5, AF1), PE13 (P6, AF1)
CH3NPB1 (J8, AF1), PE12 (L6, AF1), PB15 (N2, AF1)
CH4PA11 (E3, AF1), PE14 (N6, AF1)
ETRPA12 (D1, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (F8, AF1), PA0/WKUP (M13, AF1), PA5 (P11, AF1)
CH2PB3 (E8, AF1), PA1 (J11, AF1)
CH3PA2 (J10, AF1), PB10 (K5, AF1)
CH4PB11 (L5, AF1), PA3 (M10, AF1)
ETRPA15 (F8, AF1), PA0/WKUP (M13, AF1), PA5 (P11, AF1)
TIM3CH1PB4 (D8, AF2), PC6 (G6, AF2), PA6 (N10, AF2)
CH2PB5 (A9, AF2), PC7 (F3, AF2), PA7 (M9, AF2)
CH3PC8 (G8, AF2), PB0 (P10, AF2)
CH4PC9 (E1, AF2), PB1 (J8, AF2)
ETRPD2 (D6, AF2)
TIM4CH1PB6 (B9, AF2), PD12 (J4, AF2)
CH2PB7 (C8, AF2), PD13 (L2, AF2)
CH3PB8 (E9, AF2), PD14 (L1, AF2)
CH4PB9 (D9, AF2), PD15 (K2, AF2)
ETRPE0 (C9, AF2)
TIM5CH1PH10 (L4, AF2), PA0/WKUP (M13, AF2)
CH2PA1 (J11, AF2), PH11 (M4, AF2)
CH3PA2 (J10, AF2), PH12 (P3, AF2)
CH4PI0 (E4, AF2), PA3 (M10, AF2)
TIM8BKINPI4 (D10, AF3), PA6 (N10, AF3)
BKIN2PI1 (B3, AF3), PA8 (E2, AF3)
CH1PI5 (D11, AF3), PC6 (G6, AF3)
CH1NPH13 (F6, AF3), PA7 (M9, AF3), PA5 (P11, AF3)
CH2PI6 (C11, AF3), PC7 (F3, AF3)
CH2NPH14 (F7, AF3), PB14 (N3, AF3), PB0 (P10, AF3)
CH3PI7 (B12, AF3), PC8 (G8, AF3)
CH3NPH15 (E5, AF3), PB1 (J8, AF3), PB15 (N2, AF3)
CH4PI2 (C3, AF3), PC9 (E1, AF3)
ETRPI3 (D3, AF3), PA0/WKUP (M13, AF3)
TIM9CH1PE5 (D12, AF3), PA2 (J10, AF3)
CH2PE6 (E11, AF3), PA3 (M10, AF3)
TIM10CH1PB8 (E9, AF3)
TIM11CH1PB9 (D9, AF3)
TIM12CH1PB14 (N3, AF9)
CH2PH9 (K4, AF9), PB15 (N2, AF9)
TIM13CH1PA6 (N10, AF9)
TIM14CH1PA7 (M9, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (C9, AF3)
IN1PG12 (D7, AF3), PD12 (J4, AF3)
IN2PE1 (B10, AF3), PH2 (L10, AF3)
OUTPG13 (C7, AF3), PD13 (L2, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (D13)
REFINPB15 (N2, AF0)
TSPC13 (D13), PC1 (L13)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (G11, AF12)
A1PF1 (G12, AF12)
A2PF2 (G13, AF12)
A3PF3 (H11, AF12)
A4PF4 (H12, AF12)
A5PF5 (H13, AF12)
A6PF12 (K7, AF12)
A7PF13 (L8, AF12)
A8PF14 (K8, AF12)
A9PF15 (P8, AF12)
A10PG0 (N8, AF12)
A11PG1 (L7, AF12)
A12PG2 (H9, AF12)
A13PG3 (G9, AF12)
A14PG4 (G1, AF12)
A15PG5 (G2, AF12)
A16PD11 (K3, AF12)
A17PD12 (J4, AF12)
A18PD13 (L2, AF12)
A19PE3 (F10, AF12)
A20PE4 (C12, AF12)
A21PE5 (D12, AF12)
A22PE6 (E11, AF12)
A23PE2 (E10, AF12)
A24PG13 (C7, AF12)
ALEPD12 (J4, AF12)
BA0PG4 (G1, AF12)
BA1PG5 (G2, AF12)
CLEPD11 (K3, AF12)
CLKPD3 (B5, AF12)
D0PD14 (L1, AF12)
D1PD15 (K2, AF12)
D2PD0 (A4, AF12)
D3PD1 (D5, AF12)
D4PE7 (M7, AF12)
D5PE8 (N7, AF12)
D6PE9 (P7, AF12)
D7PE10 (J6, AF12)
D8PE11 (K6, AF12)
D9PE12 (L6, AF12)
D10PE13 (P6, AF12)
D11PE14 (N6, AF12)
D12PE15 (M6, AF12)
D13PD8 (M3, AF12)
D14PD9 (L3, AF12)
D15PD10 (M2, AF12)
D16PH8 (M5, AF12)
D17PH9 (K4, AF12)
D18PH10 (L4, AF12)
D19PH11 (M4, AF12)
D20PH12 (P3, AF12)
D21PH13 (F6, AF12)
D22PH14 (F7, AF12)
D23PH15 (E5, AF12)
D24PI0 (E4, AF12)
D25PI1 (B3, AF12)
D26PI2 (C3, AF12)
D27PI3 (D3, AF12)
D28PI6 (C11, AF12)
D29PI7 (B12, AF12)
D30PI9 (G10, AF12)
D31PI10 (H10, AF12)
DA0PD14 (L1, AF12)
DA1PD15 (K2, AF12)
DA2PD0 (A4, AF12)
DA3PD1 (D5, AF12)
DA4PE7 (M7, AF12)
DA5PE8 (N7, AF12)
DA6PE9 (P7, AF12)
DA7PE10 (J6, AF12)
DA8PE11 (K6, AF12)
DA9PE12 (L6, AF12)
DA10PE13 (P6, AF12)
DA11PE14 (N6, AF12)
DA12PE15 (M6, AF12)
DA13PD8 (M3, AF12)
DA14PD9 (L3, AF12)
DA15PD10 (M2, AF12)
INTPG7 (G4, AF12)
NBL0PE0 (C9, AF12)
NBL1PE1 (B10, AF12)
NBL2PI4 (D10, AF12)
NBL3PI5 (D11, AF12)
NCEPG9 (C6, AF12), PC8 (G8, AF9)
NE1PD7 (E7, AF12), PC7 (F3, AF9)
NE2PG9 (C6, AF12), PC8 (G8, AF9)
NE3PG10 (A7, AF12), PG6 (G3, AF12)
NE4PG12 (D7, AF12)
NLPB7 (C8, AF12)
NOEPD4 (A5, AF12)
NWAITPD6 (E6, AF12), PC6 (G6, AF9)
NWEPD5 (C5, AF12)
SDCKE0PH2 (L10, AF12)
SDCKE1PB5 (A9, AF12)
SDCLKPG8 (G5, AF12)
SDNCASPG15 (F9, AF12)
SDNE0PH3 (K10, AF12)
SDNE1PB6 (B9, AF12)
SDNRASPF11 (N9, AF12)
SDNWEPC0 (L12, AF12), PA7 (M9, AF12), PH5 (N11, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (F4, AF13), PC6 (G6, AF13), PH9 (K4, AF13)
D1PC7 (F3, AF13), PA10 (F5, AF13), PH10 (L4, AF13)
D2PG10 (A7, AF13), PE0 (C9, AF13), PC8 (G8, AF13), PH11 (M4, AF13)
D3PG11 (B7, AF13), PE1 (B10, AF13), PC9 (E1, AF13), PH12 (P3, AF13)
D4PC11 (C4, AF13), PE4 (C12, AF13), PH14 (F7, AF13)
D5PD3 (B5, AF13), PB6 (B9, AF13), PI4 (D10, AF13)
D6PI6 (C11, AF13), PE5 (D12, AF13), PB8 (E9, AF13)
D7PI7 (B12, AF13), PB9 (D9, AF13), PE6 (E11, AF13)
D8PI1 (B3, AF13), PC10 (B4, AF13)
D9PI2 (C3, AF13), PC12 (D4, AF13)
D10PB5 (A9, AF13), PI3 (D3, AF13), PD6 (E6, AF13)
D11PD2 (D6, AF13), PH15 (E5, AF13), PF10 (K11, AF13)
D12PG6 (G3, AF13), PF11 (N9, AF13)
D13PI0 (E4, AF13), PG15 (F9, AF13), PG7 (G4, AF13)
HSYNCPA4 (L9, AF13), PH8 (M5, AF13)
PIXCLKPA6 (N10, AF13)
VSYNCPG9 (C6, AF13), PB7 (C8, AF13), PI5 (D11, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (C12, AF14)
B1PG12 (D7, AF14), PA10 (F5, AF14)
B2PG10 (A7, AF14), PC9 (E1, AF14), PD6 (E6, AF14), PA3 (M10, AF9)
B3PG11 (B7, AF14), PA8 (E2, AF13), PD10 (M2, AF14)
B4PG12 (D7, AF9), PI4 (D10, AF14), PA10 (F5, AF9), PE12 (L6, AF14)
B5PI5 (D11, AF14), PA3 (M10, AF14)
B6PI6 (C11, AF14), PB8 (E9, AF14)
B7PI7 (B12, AF14), PB9 (D9, AF14)
CLKPG7 (G4, AF14), PE14 (N6, AF14)
DEPF10 (K11, AF14), PE13 (P6, AF14)
G0PE5 (D12, AF14), PB1 (J8, AF14)
G1PE6 (E11, AF14), PB0 (P10, AF14)
G2PH13 (F6, AF14), PA6 (N10, AF14)
G3PG10 (A7, AF9), PC9 (E1, AF10), PH14 (F7, AF14), PE11 (K6, AF14)
G4PH15 (E5, AF14), PB10 (K5, AF14), PH4 (N12, AF14)
G5PI0 (E4, AF14), PB11 (L5, AF14), PH4 (N12, AF9)
G6PI1 (B3, AF14), PC7 (F3, AF14), PI11 (F11, AF9)
G7PB5 (A9, AF14), PD3 (B5, AF14), PI2 (C3, AF14), PG8 (G5, AF14)
HSYNCPC6 (G6, AF14), PI10 (H10, AF14)
R0PG13 (C7, AF14), PH2 (L10, AF14)
R1PA2 (J10, AF14), PH3 (K10, AF14)
R2PC10 (B4, AF14), PA1 (J11, AF14), PH8 (M5, AF14)
R3PH9 (K4, AF14), PB0 (P10, AF9)
R4PA11 (E3, AF14), PH10 (L4, AF14), PA5 (P11, AF14)
R5PA12 (D1, AF14), PA9 (F4, AF14), PC0 (L12, AF14), PH11 (M4, AF14)
R6PA8 (E2, AF14), PB1 (J8, AF9), PH12 (P3, AF14)
R7PG6 (G3, AF14), PE15 (M6, AF14)
VSYNCPI9 (G10, AF14), PA4 (L9, AF14)

DSI — хост MIPI DSI

БлокСигналВыводы
DSIHOSTCKNDSIHOST_CKN (H3)
CKPDSIHOST_CKP (H4)
D0NDSIHOST_D0N (J2)
D0PDSIHOST_D0P (J1)
D1NDSIHOST_D1N (H2)
D1PDSIHOST_D1P (H1)
TEPB11 (L5, AF13)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (A5, AF6), PC0 (L12, AF3)
CKIN1PD7 (E7, AF6), PB13 (J5, AF6), PB2 (J7, AF10)
CKIN2PB15 (N2, AF6), PE8 (N7, AF6)
CKIN3PE5 (D12, AF10), PC6 (G6, AF7), PD8 (M3, AF3)
CKIN4PD6 (E6, AF3), PE11 (K6, AF6), PC1 (L13, AF10)
CKIN5PC10 (B4, AF3), PB7 (C8, AF6), PE13 (P6, AF6)
CKIN6PD0 (A4, AF3), PF14 (K8, AF6)
CKIN7PD1 (D5, AF6), PB8 (E9, AF6), PB11 (L5, AF6)
CKOUTPD3 (B5, AF3), PD10 (M2, AF3), PE9 (P7, AF6), PB0 (P10, AF6)
DATIN0PD3 (B5, AF6), PC1 (L13, AF3)
DATIN1PD6 (E6, AF10), PB12 (H8, AF6), PB1 (J8, AF6)
DATIN2PE7 (M7, AF6), PB14 (N3, AF6)
DATIN3PE4 (C12, AF10), PC7 (F3, AF7), PD9 (L3, AF3)
DATIN4PD7 (E7, AF3), PE10 (J6, AF6), PC0 (L12, AF6)
DATIN5PB6 (B9, AF6), PC11 (C4, AF3), PE12 (L6, AF6)
DATIN6PD1 (D5, AF3), PF13 (L8, AF6)
DATIN7PD0 (A4, AF6), PB9 (D9, AF6), PB10 (K5, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A3, AF0)
JTDIPA15 (F8, AF0)
JTDO-SWOPB3 (E8, AF0)
JTMS-SWDIOPA13 (D2, AF0)
TRACECLKPE2 (E10, AF0)
TRACED0PG13 (C7, AF0), PE3 (F10, AF0), PC1 (L13, AF0)
TRACED1PE4 (C12, AF0), PC8 (G8, AF0)
TRACED2PD2 (D6, AF0), PE5 (D12, AF0)
TRACED3PC12 (D4, AF0), PE6 (E11, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E2, AF0)
MCO_2PC9 (E1, AF0)
OSC_INPH0/OSC_IN (K12)
OSC_OUTPH1/OSC_OUT (K13)
OSC32_INPC14/OSC32_IN (E12)
OSC32_OUTPC15/OSC32_OUT (E13)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (D13)
RTC_TAMP3PC1 (L13)
SYS_WKUP1PA0/WKUP (M13)
SYS_WKUP2PA2 (J10)
SYS_WKUP3PC1 (L13)
SYS_WKUP4PC13 (D13)
SYS_WKUP6PI11 (F11)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 180 шариков корпуса WLCSP180 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1NCне подключён—
A2NCне подключён—
A3PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A4PD0ввод-выводCAN1_RX (AF9), DFSDM1_CKIN6 (AF3), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), UART4_RX (AF8)
A5PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
A6VDDSDMMCпитание—
A7PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12), I2S1_WS (AF5), LTDC_B2 (AF14), LTDC_G3 (AF9), SAI2_SD_B (AF10), SDMMC2_D1 (AF11), SPI1_NSS (AF5)
A8VSSпитание—
A9PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), LTDC_G7 (AF14), SPI1_MOSI (AF5), SPI3_MOSI (AF6), SPI6_MOSI (AF8), TIM3_CH2 (AF2), UART5_RX (AF1), USB_OTG_HS_ULPI_D7 (AF10)
A10BOOT0загрузка—
A11VSSпитание—
A12NCне подключён—
A13NCне подключён—
B1NCне подключён—
B2VDDпитание—
B3PI1ввод-выводDCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5), TIM8_BKIN2 (AF3)
B4PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
B5PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
B6VSSпитание—
B7PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), I2S1_CK (AF5), LTDC_B3 (AF14), SDMMC2_D2 (AF10), SPDIFRX_IN0 (AF7), SPI1_SCK (AF5)
B8VDDпитание—
B9PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF6), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF11), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), UART5_TX (AF1), USART1_TX (AF7)
B10PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
B11VDDпитание—
B12PI7ввод-выводDCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), SAI2_FS_A (AF10), TIM8_CH3 (AF3)
B13NCне подключён—
C1VCAP_2питание—
C2VSSпитание—
C3PI2ввод-выводDCMI_D9 (AF13), FMC_D26 (AF12), LTDC_G7 (AF14), SPI2_MISO (AF5), TIM8_CH4 (AF3)
C4PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
C5PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
C6PG9ввод-выводDAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SDMMC2_D0 (AF11), SPDIFRX_IN3 (AF7), SPI1_MISO (AF5), USART6_RX (AF8)
C7PG13ввод-выводFMC_A24 (AF12), LPTIM1_OUT (AF3), LTDC_R0 (AF14), SPI6_SCK (AF5), SYS_TRACED0 (AF0), USART6_CTS (AF8)
C8PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF11), TIM4_CH2 (AF2), USART1_RX (AF7)
C9PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
C10PDR_ONсброс—
C11PI6ввод-выводDCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), SAI2_SD_A (AF10), TIM8_CH2 (AF3)
C12PE4ввод-выводDCMI_D4 (AF13), DFSDM1_DATIN3 (AF10), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
C13VBATпитание—
D1PA12ввод-выводCAN1_TX (AF9), I2S2_CK (AF5), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
D2PA13ввод-выводSYS_JTMS-SWDIO (AF0)
D3PI3ввод-выводDCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
D4PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
D5PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), DFSDM1_DATIN6 (AF3), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
D6PD2ввод-выводDCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
D7PG12ввод-выводFMC_NE4 (AF12), LPTIM1_IN1 (AF3), LTDC_B1 (AF14), LTDC_B4 (AF9), SDMMC2_D3 (AF11), SPDIFRX_IN1 (AF7), SPI6_MISO (AF5), USART6_DE (AF8), USART6_RTS (AF8)
D8PB4ввод-выводCAN3_TX (AF11), I2S2_WS (AF7), SDMMC2_D3 (AF10), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF12)
D9PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF6), I2C1_SDA (AF4), I2C4_SDA (AF1), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF7)
D10PI4ввод-выводDCMI_D5 (AF13), FMC_NBL2 (AF12), LTDC_B4 (AF14), SAI2_MCLK_A (AF10), TIM8_BKIN (AF3)
D11PI5ввод-выводDCMI_VSYNC (AF13), FMC_NBL3 (AF12), LTDC_B5 (AF14), SAI2_SCK_A (AF10), TIM8_CH1 (AF3)
D12PE5ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN3 (AF10), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
D13PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
E1PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
E2PA8ввод-выводCAN3_RX (AF11), I2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF12), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
E3PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), I2S2_WS (AF5), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
E4PI0ввод-выводDCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2)
E5PH15ввод-выводDCMI_D11 (AF13), FMC_D23 (AF12), LTDC_G4 (AF14), TIM8_CH3N (AF3)
E6PD6ввод-выводDCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF10), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
E7PD7ввод-выводDFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SD (AF5), SDMMC2_CMD (AF11), SPDIFRX_IN0 (AF8), SPI1_MOSI (AF5), USART2_CK (AF7)
E8PB3ввод-выводCAN3_RX (AF11), I2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF12)
E9PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), DFSDM1_CKIN7 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF1), LTDC_B6 (AF14), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF7)
E10PE2ввод-выводFMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
E11PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
E12PC14/OSC32_INввод-выводRCC_OSC32_IN
E13PC15/OSC32_OUTввод-выводRCC_OSC32_OUT
F1VSSпитание—
F2VDDUSBпитание—
F3PC7ввод-выводDCMI_D1 (AF13), DFSDM1_DATIN3 (AF7), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
F4PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LTDC_R5 (AF14), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
F5PA10ввод-выводDCMI_D1 (AF13), LTDC_B1 (AF14), LTDC_B4 (AF9), MDIOS_MDIO (AF12), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
F6PH13ввод-выводCAN1_TX (AF9), FMC_D21 (AF12), LTDC_G2 (AF14), TIM8_CH1N (AF3), UART4_TX (AF8)
F7PH14ввод-выводCAN1_RX (AF9), DCMI_D4 (AF13), FMC_D22 (AF12), LTDC_G3 (AF14), TIM8_CH2N (AF3), UART4_RX (AF8)
F8PA15ввод-выводCAN3_TX (AF11), CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF12)
F9PG15ввод-выводDCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
F10PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
F11PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6 (AF9), SYS_WKUP6, USB_OTG_HS_ULPI_DIR (AF10)
F12VDDпитание—
F13VSSпитание—
G1PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
G2PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
G3PG6ввод-выводDCMI_D12 (AF13), FMC_NE3 (AF12), LTDC_R7 (AF14)
G4PG7ввод-выводDCMI_D13 (AF13), FMC_INT (AF12), LTDC_CLK (AF14), SAI1_MCLK_A (AF6), USART6_CK (AF8)
G5PG8ввод-выводFMC_SDCLK (AF12), LTDC_G7 (AF14), SPDIFRX_IN2 (AF7), SPI6_NSS (AF5), USART6_DE (AF8), USART6_RTS (AF8)
G6PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF7), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
G8PC8ввод-выводDCMI_D2 (AF13), FMC_NCE (AF9), FMC_NE2 (AF9), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
G9PG3ввод-выводFMC_A13 (AF12)
G10PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), LTDC_VSYNC (AF14), UART4_RX (AF8)
G11PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
G12PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
G13PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
H1DSIHOST_D1PслужебныйDSIHOST_D1P
H2DSIHOST_D1NслужебныйDSIHOST_D1N
H3DSIHOST_CKNслужебныйDSIHOST_CKN
H4DSIHOST_CKPслужебныйDSIHOST_CKP
H5VSSDSIпитание—
H6VCAPDSIпитание—
H8PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF8), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
H9PG2ввод-выводFMC_A12 (AF12)
H10PI10ввод-выводFMC_D31 (AF12), LTDC_HSYNC (AF14)
H11PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
H12PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
H13PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
J1DSIHOST_D0PслужебныйDSIHOST_D0P
J2DSIHOST_D0NслужебныйDSIHOST_D0N
J3VDD12DSIпитание—
J4PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
J5PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF6), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF8), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
J6PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
J7PB2ввод-выводDFSDM1_CKIN1 (AF10), I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
J8PB1ввод-выводADC1_IN9, ADC2_IN9, DFSDM1_DATIN1 (AF6), LTDC_G0 (AF14), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
J9VSSпитание—
J10PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, LTDC_R1 (AF14), MDIOS_MDIO (AF12), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
J11PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
J12VDDпитание—
J13VSSпитание—
K1VDDDSIпитание—
K2PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
K3PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
K4PH9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), LTDC_R3 (AF14), TIM12_CH2 (AF9)
K5PB10ввод-выводDFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
K6PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
K7PF12ввод-выводFMC_A6 (AF12)
K8PF14ввод-выводDFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4)
K9VDDпитание—
K10PH3ввод-выводFMC_SDNE0 (AF12), LTDC_R1 (AF14), QUADSPI_BK2_IO1 (AF9), SAI2_MCLK_B (AF10)
K11PF10ввод-выводADC3_IN8, DCMI_D11 (AF13), LTDC_DE (AF14), QUADSPI_CLK (AF9)
K12PH0/OSC_INввод-выводRCC_OSC_IN
K13PH1/OSC_OUTввод-выводRCC_OSC_OUT
L1PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
L2PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
L3PD9ввод-выводDAC_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
L4PH10ввод-выводDCMI_D1 (AF13), FMC_D18 (AF12), I2C4_SMBA (AF4), LTDC_R4 (AF14), TIM5_CH1 (AF2)
L5PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), DSIHOST_TE (AF13), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
L6PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
L7PG1ввод-выводFMC_A11 (AF12)
L8PF13ввод-выводDFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4)
L9PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
L10PH2ввод-выводFMC_SDCKE0 (AF12), LPTIM1_IN2 (AF3), LTDC_R0 (AF14), QUADSPI_BK2_IO0 (AF9), SAI2_SCK_B (AF10)
L11NRSTсброс—
L12PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
L13PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, DFSDM1_CKIN4 (AF10), DFSDM1_DATIN0 (AF3), I2S2_SD (AF5), MDIOS_MDC (AF12), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
M1VSSпитание—
M2PD10ввод-выводDFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
M3PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
M4PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), I2C4_SCL (AF4), LTDC_R5 (AF14), TIM5_CH2 (AF2)
M5PH8ввод-выводDCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4), LTDC_R2 (AF14)
M6PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
M7PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
M8VDDпитание—
M9PA7ввод-выводADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
M10PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, LTDC_B2 (AF9), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
M11VSSAпитание—
M12VDDAпитание—
M13PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
N1NCне подключён—
N2PB15ввод-выводDFSDM1_CKIN2 (AF6), I2S2_SD (AF5), RTC_REFIN (AF0), SDMMC2_D1 (AF10), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4), USB_OTG_HS_DP (AF12)
N3PB14ввод-выводDFSDM1_DATIN2 (AF6), SDMMC2_D0 (AF10), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
N4VSSпитание—
N5VSSпитание—
N6PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
N7PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
N8PG0ввод-выводFMC_A10 (AF12)
N9PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10)
N10PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), MDIOS_MDC (AF12), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
N11PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4)
N12PH4ввод-выводI2C2_SCL (AF4), LTDC_G4 (AF14), LTDC_G5 (AF9), USB_OTG_HS_ULPI_NXT (AF10)
N13NCне подключён—
P1NCне подключён—
P2NCне подключён—
P3PH12ввод-выводDCMI_D3 (AF13), FMC_D20 (AF12), I2C4_SDA (AF4), LTDC_R6 (AF14), TIM5_CH3 (AF2)
P4VDDпитание—
P5VCAP_1питание—
P6PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
P7PE9ввод-выводDAC_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
P8PF15ввод-выводFMC_A9 (AF12), I2C4_SDA (AF4)
P9VSSпитание—
P10PB0ввод-выводADC1_IN8, ADC2_IN8, DFSDM1_CKOUT (AF6), LTDC_G1 (AF14), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
P11PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
P12NCне подключён—
P13NCне подключён—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC13резервное питание: часы реального времени и резервные регистры
VCAPC1, P5вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VCAPDSIH6вывод стабилизатора блока DSI для внешнего конденсатора
VDDB2, B8, B11, F12, J12, K9, M8, P4питание цифровой части и линий ввода-вывода
VDD12DSIJ3питание 1,2 В блока DSI
VDDAM12питание аналоговой части: АЦП, ЦАП, генераторы
VDDDSIK1питание блока DSI
VDDSDMMCA6—
VDDUSBF2питание приёмопередатчика USB
VSSA8, A11, B6, C2, F1, F13, J9, J13, M1, N4, N5, P9общий провод (земля)
VSSAM11общий провод аналоговой части
VSSDSIH5общий провод блока DSI
NRSTL11сброс, активный уровень — низкий
PDR_ONC10управление внутренней схемой сброса по питанию
BOOT0A10выбор источника загрузки при сбросе
DSIHOST_CKNH3линия интерфейса DSI
DSIHOST_CKPH4линия интерфейса DSI
DSIHOST_D0NJ2линия интерфейса DSI
DSIHOST_D0PJ1линия интерфейса DSI
DSIHOST_D1NH2линия интерфейса DSI
DSIHOST_D1PH1линия интерфейса DSI
NCA1, A2, A12, A13, B1, B13, N1, N13, P1, P2, P12, P13не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F779AIYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F779AISTM32F779AIYx2 МБ384 КБ

Линейка STM32F7x9, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32F779AI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F779AIY6TRWLCSP 180, 6,1×5,6×0,6 мм, шаг 0,4 мм−40…+85 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP180, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F769AG, STM32F769AISTM32F7x9180 из 180выводы совпадают полностьютолько у этого: CRYP, HASH
STM32F778AISTM32F7x9180 из 180выводы совпадают полностью
STM32F768AISTM32F7x8180 из 180выводы совпадают полностьютолько у этого: CRYP, HASH

Частые вопросы

На каких выводах USART1 у STM32F779AI?

В корпусе WLCSP180 сигнал USART1_TX выведен на PB6 (шарик B9, AF7) или PA9 (шарик F4, AF7) или PB14 (шарик N3, AF4), USART1_RX — на PB7 (шарик C8, AF7) или PA10 (шарик F5, AF7) или PB15 (шарик N2, AF4).

Где у STM32F779AI выводы SWD для программатора?

SWDIO — PA13 (шарик D2, AF0), SWCLK — PA14 (шарик A3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F779AI?

I2C1_SCL — PB6 (шарик B9, AF4) или PB8 (шарик E9, AF4), I2C1_SDA — PB7 (шарик C8, AF4) или PB9 (шарик D9, AF4).

Сколько выводов ввода-вывода у STM32F779AI в корпусе WLCSP180?

128 из 180. Ещё 31 вывод занят питанием и землёй, остальные 21 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F779AI?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
