STM32F779NI в корпусе TFBGA216: распиновка

STM32F779NI — микроконтроллер STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 2 МБ флеш-памяти и 384 КБ ОЗУ. Корпус TFBGA216 — 216 шариков, из них 159 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
2 МБ
ОЗУ
384 КБ
Корпус
TFBGA216, 216 шариков
Линий ввода-вывода
159
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса TFBGA216

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F779NI в корпусе TFBGA216, вид сверхуABCDEFGHJKLMNPR123456789101112131415PE4 — шарик A1: DCMI_D4, DFSDM1_DATIN3, FMC_A20, LTDC_B0, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4PE3 — шарик A2: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3PE2 — шарик A3: ETH_TXD3, FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PG14 — шарик A4: ETH_TXD1, FMC_A25, LPTIM1_ETR, LTDC_B0, QUADSPI_BK2_IO3, SPI6_MOSI, SYS_TRACED1, USART6_TXPG14PE1 — шарик A5: DCMI_D3, FMC_NBL1, LPTIM1_IN2, UART8_TXPE1PE0 — шарик A6: DCMI_D2, FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RXPE0PB8 — шарик A7: CAN1_RX, DCMI_D6, DFSDM1_CKIN7, ETH_TXD3, I2C1_SCL, I2C4_SCL, LTDC_B6, SDMMC1_D4, SDMMC2_D4, TIM10_CH1, TIM4_CH3, UART5_RXPB8PB5 — шарик A8: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, LTDC_G7, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D7PB5PB4 — шарик A9: CAN3_TX, I2S2_WS, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, SYS_JTRST, TIM3_CH1, UART7_TXPB4PB3 — шарик A10: CAN3_RX, I2S1_CK, I2S3_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, SYS_JTDO-SWO, TIM2_CH2, UART7_RXPB3PD7 — шарик A11: DFSDM1_CKIN1, DFSDM1_DATIN4, FMC_NE1, I2S1_SD, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CKPD7PC12 — шарик A12: DCMI_D9, I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CKPC12PA15 — шарик A13: CAN3_TX, CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PA14 — шарик A14: SYS_JTCK-SWCLKPA14PA13 — шарик A15: SYS_JTMS-SWDIOPA13PE5 — шарик B1: DCMI_D6, DFSDM1_CKIN3, FMC_A21, LTDC_G0, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PE6 — шарик B2: DCMI_D7, FMC_A22, LTDC_G1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH2PE6PG13 — шарик B3: ETH_TXD0, FMC_A24, LPTIM1_OUT, LTDC_R0, SPI6_SCK, SYS_TRACED0, USART6_CTSPG13PB9 — шарик B4: CAN1_TX, DAC_EXTI9, DCMI_D7, DFSDM1_DATIN7, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, LTDC_B7, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4, UART5_TXPB9PB7 — шарик B5: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, TIM4_CH2, USART1_RXPB7PB6 — шарик B6: CAN2_TX, CEC, DCMI_D5, DFSDM1_DATIN5, FMC_SDNE1, I2C1_SCL, I2C4_SCL, QUADSPI_BK1_NCS, TIM4_CH1, UART5_TX, USART1_TXPB6PG15 — шарик B7: DCMI_D13, FMC_SDNCAS, USART6_CTSPG15PG11 — шарик B8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, ETH_TX_EN, I2S1_CK, LTDC_B3, SDMMC2_D2, SPDIFRX_IN0, SPI1_SCKPG11PJ13 — шарик B9: LTDC_B1, LTDC_G4PJ13PJ12 — шарик B10: LTDC_B0, LTDC_G3PJ12PD6 — шарик B11: DCMI_D10, DFSDM1_CKIN4, DFSDM1_DATIN1, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PD0 — шарик B12: CAN1_RX, DFSDM1_CKIN6, DFSDM1_DATIN7, FMC_D2, FMC_DA2, UART4_RXPD0PC11 — шарик B13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, DFSDM1_DATIN5, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B14: DCMI_D8, DFSDM1_CKIN5, I2S3_CK, LTDC_R2, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PA12 — шарик B15: CAN1_TX, I2S2_CK, LTDC_R5, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12VBAT — шарик C1VBATPI8 — шарик C2: RTC_TAMP2, RTC_TS, SYS_WKUP5PI8PI4 — шарик C3: DCMI_D5, FMC_NBL2, LTDC_B4, SAI2_MCLK_A, TIM8_BKINPI4PK7 — шарик C4: LTDC_DEPK7PK6 — шарик C5: LTDC_B7PK6PK5 — шарик C6: LTDC_B6PK5PG12 — шарик C7: FMC_NE4, LPTIM1_IN1, LTDC_B1, LTDC_B4, SDMMC2_D3, SPDIFRX_IN1, SPI6_MISO, USART6_DE, USART6_RTSPG12PG10 — шарик C8: DCMI_D2, FMC_NE3, I2S1_WS, LTDC_B2, LTDC_G3, SAI2_SD_B, SDMMC2_D1, SPI1_NSSPG10PJ14 — шарик C9: LTDC_B2PJ14PD5 — шарик C10: FMC_NWE, USART2_TXPD5PD3 — шарик C11: DCMI_D5, DFSDM1_CKOUT, DFSDM1_DATIN0, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTSPD3PD1 — шарик C12: CAN1_TX, DFSDM1_CKIN7, DFSDM1_DATIN6, FMC_D3, FMC_DA3, UART4_TXPD1PI3 — шарик C13: DCMI_D10, FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETRPI3PI2 — шарик C14: DCMI_D9, FMC_D26, LTDC_G7, SPI2_MISO, TIM8_CH4PI2PA11 — шарик C15: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, I2S2_WS, LTDC_R4, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USB_OTG_FS_DMPA11PC13 — шарик D1: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4PC13PF0 — шарик D2: FMC_A0, I2C2_SDAPF0PI5 — шарик D3: DCMI_VSYNC, FMC_NBL3, LTDC_B5, SAI2_SCK_A, TIM8_CH1PI5PI7 — шарик D4: DCMI_D7, FMC_D29, LTDC_B7, SAI2_FS_A, TIM8_CH3PI7PI10 — шарик D5: ETH_RX_ER, FMC_D31, LTDC_HSYNCPI10PI6 — шарик D6: DCMI_D6, FMC_D28, LTDC_B6, SAI2_SD_A, TIM8_CH2PI6PK4 — шарик D7: LTDC_B5PK4PK3 — шарик D8: LTDC_B4PK3PG9 — шарик D9: DAC_EXTI9, DCMI_VSYNC, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, SAI2_FS_B, SDMMC2_D0, SPDIFRX_IN3, SPI1_MISO, USART6_RXPG9PJ15 — шарик D10: LTDC_B3PJ15PD4 — шарик D11: DFSDM1_CKIN0, FMC_NOE, USART2_DE, USART2_RTSPD4PD2 — шарик D12: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RXPD2PH15 — шарик D13: DCMI_D11, FMC_D23, LTDC_G4, TIM8_CH3NPH15PI1 — шарик D14: DCMI_D8, FMC_D25, I2S2_CK, LTDC_G6, SPI2_SCK, TIM8_BKIN2PI1PA10 — шарик D15: DCMI_D1, LTDC_B1, LTDC_B4, MDIOS_MDIO, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC14/OSC32_IN — шарик E1: RCC_OSC32_INPC14PF1 — шарик E2: FMC_A1, I2C2_SCLPF1PI12 — шарик E3: LTDC_HSYNCPI12PI9 — шарик E4: CAN1_RX, DAC_EXTI9, FMC_D30, LTDC_VSYNC, UART4_RXPI9PDR_ON — шарик E5PDR_ONBOOT0 — шарик E6BOOT0VDD — шарик E7VDDVDD — шарик E8VDDVDDSDMMC — шарик E9VDDSDMMCVDD — шарик E10VDDVCAP_2 — шарик E11VCAPPH13 — шарик E12: CAN1_TX, FMC_D21, LTDC_G2, TIM8_CH1N, UART4_TXPH13PH14 — шарик E13: CAN1_RX, DCMI_D4, FMC_D22, LTDC_G3, TIM8_CH2N, UART4_RXPH14PI0 — шарик E14: DCMI_D13, FMC_D24, I2S2_WS, LTDC_G5, SPI2_NSS, TIM5_CH4PI0PA9 — шарик E15: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, LTDC_R5, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PC15/OSC32_OUT — шарик F1: RCC_OSC32_OUTPC15VSS — шарик F2VSSPI11 — шарик F3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6, SYS_WKUP6, USB_OTG_HS_ULPI_DIRPI11VDD — шарик F4VDDVDD — шарик F5VDDVSS — шарик F6VSSVSS — шарик F7VSSVSS — шарик F8VSSVSS — шарик F9VSSVSS — шарик F10VSSVDD — шарик F11VDDDSIHOST_D1P — шарик F12: DSIHOST_D1PDSIHOSTD1PDSIHOST_D1N — шарик F13: DSIHOST_D1NDSIHOSTD1NPC9 — шарик F14: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, LTDC_B2, LTDC_G3, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PA8 — шарик F15: CAN3_RX, I2C3_SCL, LTDC_B3, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, UART7_RX, USART1_CK, USB_OTG_FS_SOFPA8PH0/OSC_IN — шарик G1: RCC_OSC_INPH0PF2 — шарик G2: FMC_A2, I2C2_SMBAPF2PI13 — шарик G3: LTDC_VSYNCPI13PI15 — шарик G4: LTDC_G2, LTDC_R0PI15VDD — шарик G5VDDVSS — шарик G6VSSVSS — шарик G10VSSVDDUSB — шарик G11VDDUSBVSSDSI — шарик G12VSSDSIVDD12DSI — шарик G13VDD12DSIPC8 — шарик G14: DCMI_D2, FMC_NCE, FMC_NE2, SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PC7 — шарик G15: DCMI_D1, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, LTDC_G6, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PH1/OSC_OUT — шарик H1: RCC_OSC_OUTPH1PF3 — шарик H2: ADC3_IN9, FMC_A3PF3PI14 — шарик H3: LTDC_CLKPI14PH4 — шарик H4: I2C2_SCL, LTDC_G4, LTDC_G5, USB_OTG_HS_ULPI_NXTPH4VDD — шарик H5VDDVSS — шарик H6VSSVSS — шарик H10VSSVDDDSI — шарик H11VDDDSIDSIHOST_CKP — шарик H12: DSIHOST_CKPDSIHOSTCKPDSIHOST_CKN — шарик H13: DSIHOST_CKNDSIHOSTCKNPG8 — шарик H14: ETH_PPS_OUT, FMC_SDCLK, LTDC_G7, SPDIFRX_IN2, SPI6_NSS, USART6_DE, USART6_RTSPG8PC6 — шарик H15: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, LTDC_HSYNC, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6NRST — шарик J1NRSTPF4 — шарик J2: ADC3_IN14, FMC_A4PF4PH5 — шарик J3: FMC_SDNWE, I2C2_SDA, SPI5_NSSPH5PH3 — шарик J4: ETH_COL, FMC_SDNE0, LTDC_R1, QUADSPI_BK2_IO1, SAI2_MCLK_BPH3VDD — шарик J5VDDVSS — шарик J6VSSVSS — шарик J10VSSVDD — шарик J11VDDDSIHOST_D0P — шарик J12: DSIHOST_D0PDSIHOSTD0PDSIHOST_D0N — шарик J13: DSIHOST_D0NDSIHOSTD0NPG7 — шарик J14: DCMI_D13, FMC_INT, LTDC_CLK, SAI1_MCLK_A, USART6_CKPG7PG6 — шарик J15: DCMI_D12, FMC_NE3, LTDC_R7PG6PF7 — шарик K1: ADC3_IN5, QUADSPI_BK1_IO2, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TXPF7PF6 — шарик K2: ADC3_IN4, QUADSPI_BK1_IO3, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RXPF6PF5 — шарик K3: ADC3_IN15, FMC_A5PF5PH2 — шарик K4: ETH_CRS, FMC_SDCKE0, LPTIM1_IN2, LTDC_R0, QUADSPI_BK2_IO0, SAI2_SCK_BPH2VDD — шарик K5VDDVSS — шарик K6VSSVSS — шарик K7VSSVSS — шарик K8VSSVSS — шарик K9VSSVSS — шарик K10VSSVDD — шарик K11VDDVCAPDSI — шарик K12VCAPDSIPD15 — шарик K13: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTSPD15PB13 — шарик K14: CAN2_TX, DFSDM1_CKIN1, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13PD10 — шарик K15: DFSDM1_CKOUT, FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PF10 — шарик L1: ADC3_IN8, DCMI_D11, LTDC_DE, QUADSPI_CLKPF10PF9 — шарик L2: ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTSPF9PF8 — шарик L3: ADC3_IN6, QUADSPI_BK1_IO0, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, UART7_DE, UART7_RTSPF8PC3 — шарик L4: ADC1_IN13, ADC2_IN13, ADC3_IN13, DFSDM1_DATIN1, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3BYPASS_REG — шарик L5BYPASSREGVSS — шарик L6VSSVDD — шарик L7VDDVDD — шарик L8VDDVDD — шарик L9VDDVDD — шарик L10VDDVCAP_1 — шарик L11VCAPPD14 — шарик L12: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTSPD14PB12 — шарик L13: CAN2_RX, DFSDM1_DATIN1, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PD9 — шарик L14: DAC_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RXPD9PD8 — шарик L15: DFSDM1_CKIN3, FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TXPD8VSSA — шарик M1VSSAPC0 — шарик M2: ADC1_IN10, ADC2_IN10, ADC3_IN10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_SDNWE, LTDC_R5, SAI2_FS_B, USB_OTG_HS_ULPI_STPPC0PC1 — шарик M3: ADC1_IN11, ADC2_IN11, ADC3_IN11, DFSDM1_CKIN4, DFSDM1_DATIN0, ETH_MDC, I2S2_SD, MDIOS_MDC, RTC_TAMP3, RTC_TS, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP3PC1PC2 — шарик M4: ADC1_IN12, ADC2_IN12, ADC3_IN12, DFSDM1_CKIN1, DFSDM1_CKOUT, ETH_TXD2, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PB2 — шарик M5: DFSDM1_CKIN1, I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSIPB2PF12 — шарик M6: FMC_A6PF12PG1 — шарик M7: FMC_A11PG1PF15 — шарик M8: FMC_A9, I2C4_SDAPF15PJ4 — шарик M9: LTDC_R5PJ4PD12 — шарик M10: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12PD13 — шарик M11: FMC_A18, I2C4_SDA, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH2PD13PG3 — шарик M12: FMC_A13PG3PG2 — шарик M13: FMC_A12PG2PJ5 — шарик M14: LTDC_R6PJ5PH12 — шарик M15: DCMI_D3, FMC_D20, I2C4_SDA, LTDC_R6, TIM5_CH3PH12VREF- — шарик N1VREF-PA1 — шарик N2: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, LTDC_R2, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA0/WKUP — шарик N3: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA4 — шарик N4: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, SPI6_NSS, USART2_CK, USB_OTG_HS_SOFPA4PC4 — шарик N5: ADC1_IN14, ADC2_IN14, DFSDM1_CKIN2, ETH_RXD0, FMC_SDNE0, I2S1_MCK, SPDIFRX_IN2PC4PF13 — шарик N6: DFSDM1_DATIN6, FMC_A7, I2C4_SMBAPF13PG0 — шарик N7: FMC_A10PG0PJ3 — шарик N8: LTDC_R4PJ3PE8 — шарик N9: DFSDM1_CKIN2, FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8PD11 — шарик N10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTSPD11PG5 — шарик N11: FMC_A15, FMC_BA1PG5PG4 — шарик N12: FMC_A14, FMC_BA0PG4PH7 — шарик N13: DCMI_D9, ETH_RXD3, FMC_SDCKE1, I2C3_SCL, SPI5_MISOPH7PH9 — шарик N14: DAC_EXTI9, DCMI_D0, FMC_D17, I2C3_SMBA, LTDC_R3, TIM12_CH2PH9PH11 — шарик N15: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2, FMC_D19, I2C4_SCL, LTDC_R5, TIM5_CH2PH11VREF+ — шарик P1VREF+PA2 — шарик P2: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, LTDC_R1, MDIOS_MDIO, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA6 — шарик P3: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, MDIOS_MDC, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PA5 — шарик P4: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, LTDC_R4, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PC5 — шарик P5: ADC1_IN15, ADC2_IN15, DFSDM1_DATIN2, ETH_RXD1, FMC_SDCKE0, SPDIFRX_IN3PC5PF14 — шарик P6: DFSDM1_CKIN6, FMC_A8, I2C4_SCLPF14PJ2 — шарик P7: DSIHOST_TE, LTDC_R3PJ2PF11 — шарик P8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRAS, SAI2_SD_B, SPI5_MOSIPF11PE9 — шарик P9: DAC_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTSPE9PE11 — шарик P10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, LTDC_G3, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PE14 — шарик P11: FMC_D11, FMC_DA11, LTDC_CLK, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PB10 — шарик P12: DFSDM1_DATIN7, ETH_RX_ER, I2C2_SCL, I2S2_CK, LTDC_G4, QUADSPI_BK1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PH6 — шарик P13: DCMI_D8, ETH_RXD2, FMC_SDNE1, I2C2_SMBA, SPI5_SCK, TIM12_CH1PH6PH8 — шарик P14: DCMI_HSYNC, FMC_D16, I2C3_SDA, LTDC_R2PH8PH10 — шарик P15: DCMI_D1, FMC_D18, I2C4_SMBA, LTDC_R4, TIM5_CH1PH10VDDA — шарик R1VDDAPA3 — шарик R2: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, LTDC_B2, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PA7 — шарик R3: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, I2S1_SD, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик R4: ADC1_IN9, ADC2_IN9, DFSDM1_DATIN1, ETH_RXD3, LTDC_G0, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PB0 — шарик R5: ADC1_IN8, ADC2_IN8, DFSDM1_CKOUT, ETH_RXD2, LTDC_G1, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PJ0 — шарик R6: LTDC_R1, LTDC_R7PJ0PJ1 — шарик R7: LTDC_R2PJ1PE7 — шарик R8: DFSDM1_DATIN2, FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7PE10 — шарик R9: DFSDM1_DATIN4, FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTSPE10PE12 — шарик R10: DFSDM1_DATIN5, FMC_D9, FMC_DA9, LTDC_B4, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PE15 — шарик R11: FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKINPE15PE13 — шарик R12: DFSDM1_CKIN5, FMC_D10, FMC_DA10, LTDC_DE, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PB11 — шарик R13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7, DSIHOST_TE, ETH_TX_EN, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PB14 — шарик R14: DFSDM1_DATIN2, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTS, USB_OTG_HS_DMPB14PB15 — шарик R15: DFSDM1_CKIN2, I2S2_SD, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RX, USB_OTG_HS_DPPB15TFBGA216, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

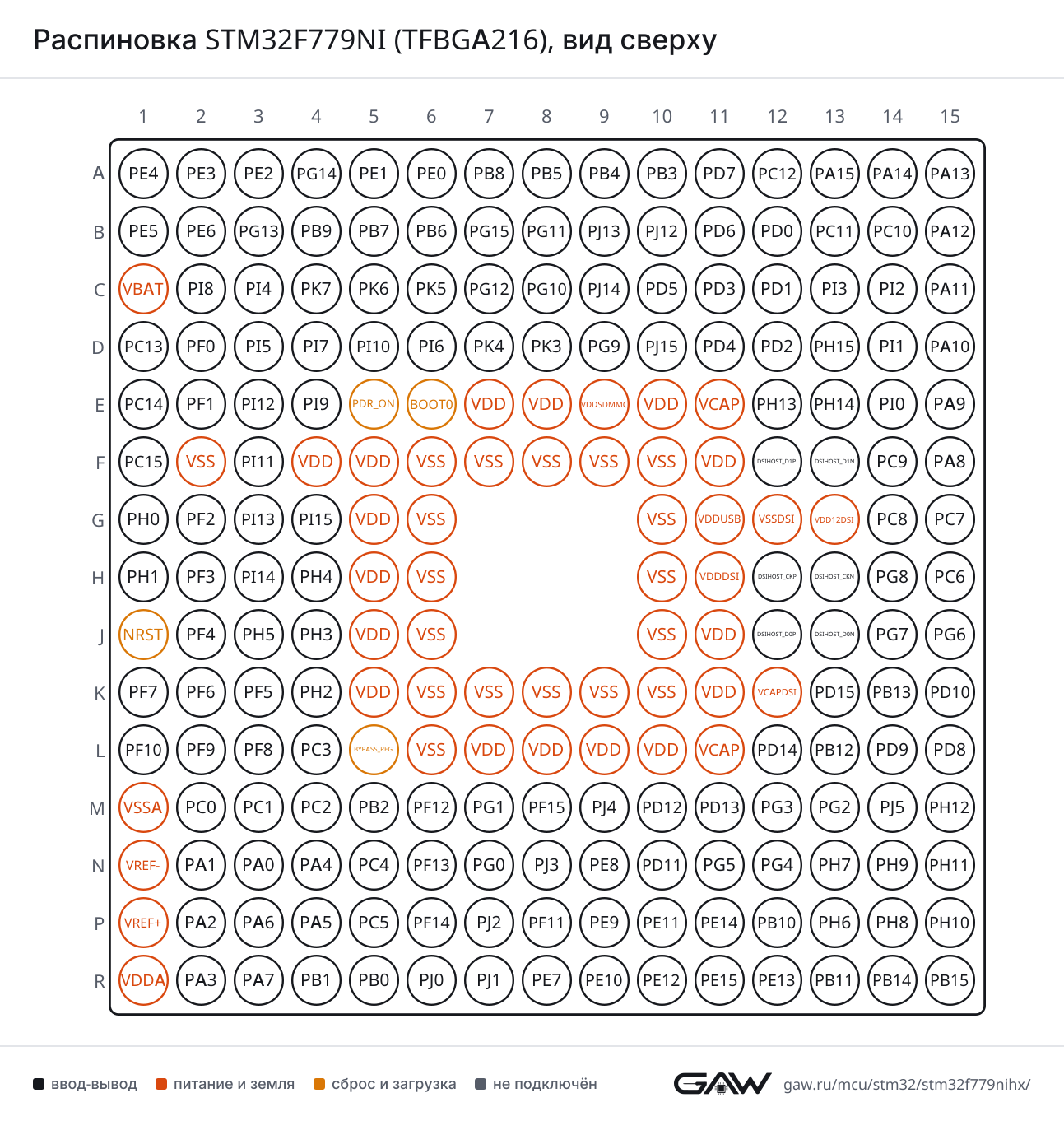

Распиновка STM32F779NI (TFBGA216), вид сверхуРаспиновка TFBGA216 картинкой
PNG, 1293 × 1362 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (F15, AF7)
CTSPA11 (C15, AF7)
DEPA12 (B15, AF7)
RTSPA12 (B15, AF7)
RXPB7 (B5, AF7), PA10 (D15, AF7), PB15 (R15, AF4)
TXPB6 (B6, AF7), PA9 (E15, AF7), PB14 (R14, AF4)
USART2CKPD7 (A11, AF7), PA4 (N4, AF7)
CTSPD3 (C11, AF7), PA0/WKUP (N3, AF7)
DEPD4 (D11, AF7), PA1 (N2, AF7)
RTSPD4 (D11, AF7), PA1 (N2, AF7)
RXPD6 (B11, AF7), PA3 (R2, AF7)
TXPD5 (C10, AF7), PA2 (P2, AF7)
USART3CKPC12 (A12, AF7), PD10 (K15, AF7), PB12 (L13, AF7)
CTSPB13 (K14, AF7), PD11 (N10, AF7)
DEPD12 (M10, AF7), PB14 (R14, AF7)
RTSPD12 (M10, AF7), PB14 (R14, AF7)
RXPC11 (B13, AF7), PD9 (L14, AF7), PB11 (R13, AF7)
TXPC10 (B14, AF7), PD8 (L15, AF7), PB10 (P12, AF7)
USART6CKPC8 (G14, AF8), PG7 (J14, AF8)
CTSPG13 (B3, AF8), PG15 (B7, AF8)
DEPG12 (C7, AF8), PG8 (H14, AF8)
RTSPG12 (C7, AF8), PG8 (H14, AF8)
RXPG9 (D9, AF8), PC7 (G15, AF8)
TXPG14 (A4, AF8), PC6 (H15, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (R5, AF8), PB15 (R15, AF8)
DEPA15 (A13, AF8), PB14 (R14, AF8)
RTSPA15 (A13, AF8), PB14 (R14, AF8)
RXPD0 (B12, AF8), PC11 (B13, AF8), PA11 (C15, AF6), PI9 (E4, AF8), PH14 (E13, AF8), PA1 (N2, AF8)
TXPC10 (B14, AF8), PA12 (B15, AF6), PD1 (C12, AF8), PH13 (E12, AF8), PA0/WKUP (N3, AF8)
UART5CTSPC9 (F14, AF7)
DEPC8 (G14, AF7)
RTSPC8 (G14, AF7)
RXPB8 (A7, AF7), PB5 (A8, AF1), PD2 (D12, AF8), PB12 (L13, AF8)
TXPC12 (A12, AF8), PB9 (B4, AF7), PB6 (B6, AF1), PB13 (K14, AF8)
UART7CTSPF9 (L2, AF8), PE10 (R9, AF8)
DEPF8 (L3, AF8), PE9 (P9, AF8)
RTSPF8 (L3, AF8), PE9 (P9, AF8)
RXPB3 (A10, AF12), PA8 (F15, AF12), PF6 (K2, AF8), PE7 (R8, AF8)
TXPB4 (A9, AF12), PA15 (A13, AF12), PF7 (K1, AF8), PE8 (N9, AF8)
UART8CTSPD14 (L12, AF8)
DEPD15 (K13, AF8)
RTSPD15 (K13, AF8)
RXPE0 (A6, AF8)
TXPE1 (A5, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A9, AF5), PG9 (D9, AF5), PA6 (P3, AF5)
MOSIPB5 (A8, AF5), PD7 (A11, AF5), PA7 (R3, AF5)
NSSPA15 (A13, AF5), PG10 (C8, AF5), PA4 (N4, AF5)
SCKPB3 (A10, AF5), PG11 (B8, AF5), PA5 (P4, AF5)
SPI2MISOPI2 (C14, AF5), PC2 (M4, AF5), PB14 (R14, AF5)
MOSIPI3 (C13, AF5), PC3 (L4, AF5), PC1 (M3, AF5), PB15 (R15, AF5)
NSSPB4 (A9, AF7), PB9 (B4, AF5), PA11 (C15, AF5), PI0 (E14, AF5), PB12 (L13, AF5)
SCKPA12 (B15, AF5), PD3 (C11, AF5), PI1 (D14, AF5), PA9 (E15, AF5), PB13 (K14, AF5), PB10 (P12, AF5)
SPI3MISOPB4 (A9, AF6), PC11 (B13, AF6)
MOSIPB5 (A8, AF6), PC12 (A12, AF6), PD6 (B11, AF5), PB2 (M5, AF7)
NSSPA15 (A13, AF6), PA4 (N4, AF6)
SCKPB3 (A10, AF6), PC10 (B14, AF6)
SPI4MISOPE5 (B1, AF5), PE13 (R12, AF5)
MOSIPE6 (B2, AF5), PE14 (P11, AF5)
NSSPE4 (A1, AF5), PE11 (P10, AF5)
SCKPE2 (A3, AF5), PE12 (R10, AF5)
SPI5MISOPF8 (L3, AF5), PH7 (N13, AF5)
MOSIPF9 (L2, AF5), PF11 (P8, AF5)
NSSPH5 (J3, AF5), PF6 (K2, AF5)
SCKPF7 (K1, AF5), PH6 (P13, AF5)
SPI6MISOPB4 (A9, AF8), PG12 (C7, AF5), PA6 (P3, AF8)
MOSIPG14 (A4, AF5), PB5 (A8, AF8), PA7 (R3, AF8)
NSSPA15 (A13, AF7), PG8 (H14, AF5), PA4 (N4, AF8)
SCKPB3 (A10, AF8), PG13 (B3, AF5), PA5 (P4, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (F14, AF5)
I2S1CKPB3 (A10, AF5), PG11 (B8, AF5), PA5 (P4, AF5)
MCKPC4 (N5, AF5)
SDPB5 (A8, AF5), PD7 (A11, AF5), PA7 (R3, AF5)
WSPA15 (A13, AF5), PG10 (C8, AF5), PA4 (N4, AF5)
I2S2CKPA12 (B15, AF5), PD3 (C11, AF5), PI1 (D14, AF5), PA9 (E15, AF5), PB13 (K14, AF5), PB10 (P12, AF5)
MCKPC6 (H15, AF5)
SDPI3 (C13, AF5), PC3 (L4, AF5), PC1 (M3, AF5), PB15 (R15, AF5)
WSPB4 (A9, AF7), PB9 (B4, AF5), PA11 (C15, AF5), PI0 (E14, AF5), PB12 (L13, AF5)
I2S3CKPB3 (A10, AF6), PC10 (B14, AF6)
MCKPC7 (G15, AF6)
SDPB5 (A8, AF6), PC12 (A12, AF6), PD6 (B11, AF5), PB2 (M5, AF7)
WSPA15 (A13, AF6), PA4 (N4, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A7, AF4), PB6 (B6, AF4)
SDAPB9 (B4, AF4), PB7 (B5, AF4)
SMBAPB5 (A8, AF4)
I2C2SCLPF1 (E2, AF4), PH4 (H4, AF4), PB10 (P12, AF4)
SDAPF0 (D2, AF4), PH5 (J3, AF4), PB11 (R13, AF4)
SMBAPF2 (G2, AF4), PB12 (L13, AF4), PH6 (P13, AF4)
I2C3SCLPA8 (F15, AF4), PH7 (N13, AF4)
SDAPC9 (F14, AF4), PH8 (P14, AF4)
SMBAPA9 (E15, AF4), PH9 (N14, AF4)
I2C4SCLPB8 (A7, AF1), PB6 (B6, AF11), PD12 (M10, AF4), PH11 (N15, AF4), PF14 (P6, AF4)
SDAPB9 (B4, AF1), PB7 (B5, AF11), PF15 (M8, AF4), PD13 (M11, AF4), PH12 (M15, AF4)
SMBAPB9 (B4, AF11), PF13 (N6, AF4), PD11 (N10, AF4), PH10 (P15, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (A7, AF9), PD0 (B12, AF9), PA11 (C15, AF9), PI9 (E4, AF9), PH14 (E13, AF9)
TXPB9 (B4, AF9), PA12 (B15, AF9), PD1 (C12, AF9), PH13 (E12, AF9)
CAN2RXPB5 (A8, AF9), PB12 (L13, AF9)
TXPB6 (B6, AF9), PB13 (K14, AF9)
CAN3RXPB3 (A10, AF11), PA8 (F15, AF11)
TXPB4 (A9, AF11), PA15 (A13, AF11)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C15, AF10)
DPPA12 (B15, AF10)
IDPA10 (D15, AF10)
SOFPA8 (F15, AF10)
VBUSPA9 (E15)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (R14, AF12)
DPPB15 (R15, AF12)
IDPB12 (L13, AF12)
SOFPA4 (N4, AF12)
ULPI_CKPA5 (P4, AF10)
ULPI_D0PA3 (R2, AF10)
ULPI_D1PB0 (R5, AF10)
ULPI_D2PB1 (R4, AF10)
ULPI_D3PB10 (P12, AF10)
ULPI_D4PB11 (R13, AF10)
ULPI_D5PB12 (L13, AF10)
ULPI_D6PB13 (K14, AF10)
ULPI_D7PB5 (A8, AF10)
ULPI_DIRPI11 (F3, AF10), PC2 (M4, AF10)
ULPI_NXTPH4 (H4, AF10), PC3 (L4, AF10)
ULPI_STPPC0 (M2, AF10)
VBUSPB13 (K14)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPH3 (J4, AF11), PA3 (R2, AF11)
CRSPH2 (K4, AF11), PA0/WKUP (N3, AF11)
CRS_DVPA7 (R3, AF11)
MDCPC1 (M3, AF11)
MDIOPA2 (P2, AF11)
PPS_OUTPB5 (A8, AF11), PG8 (H14, AF11)
REF_CLKPA1 (N2, AF11)
RX_CLKPA1 (N2, AF11)
RX_DVPA7 (R3, AF11)
RX_ERPI10 (D5, AF11), PB10 (P12, AF11)
RXD0PC4 (N5, AF11)
RXD1PC5 (P5, AF11)
RXD2PH6 (P13, AF11), PB0 (R5, AF11)
RXD3PH7 (N13, AF11), PB1 (R4, AF11)
TX_CLKPC3 (L4, AF11)
TX_ENPG11 (B8, AF11), PB11 (R13, AF11)
TXD0PG13 (B3, AF11), PB12 (L13, AF11)
TXD1PG14 (A4, AF11), PB13 (K14, AF11)
TXD2PC2 (M4, AF11)
TXD3PE2 (A3, AF11), PB8 (A7, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (A12, AF12)
CMDPD2 (D12, AF12)
D0PC8 (G14, AF12)
D1PC9 (F14, AF12)
D2PC10 (B14, AF12)
D3PC11 (B13, AF12)
D4PB8 (A7, AF12)
D5PB9 (B4, AF12)
D6PC6 (H15, AF12)
D7PC7 (G15, AF12)
SDMMC2CKPD6 (B11, AF11)
CMDPD7 (A11, AF11)
D0PG9 (D9, AF11), PB14 (R14, AF10)
D1PG10 (C8, AF11), PB15 (R15, AF10)
D2PB3 (A10, AF10), PG11 (B8, AF10)
D3PB4 (A9, AF10), PG12 (C7, AF11)
D4PB8 (A7, AF10)
D5PB9 (B4, AF10)
D6PC6 (H15, AF10)
D7PC7 (G15, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (F14, AF9), PF8 (L3, AF10), PD11 (N10, AF9)
BK1_IO1PC10 (B14, AF9), PF9 (L2, AF10), PD12 (M10, AF9)
BK1_IO2PE2 (A3, AF9), PF7 (K1, AF9)
BK1_IO3PF6 (K2, AF9), PD13 (M11, AF9), PA1 (N2, AF9)
BK1_NCSPB6 (B6, AF10), PB10 (P12, AF9)
BK2_IO0PH2 (K4, AF9), PE7 (R8, AF10)
BK2_IO1PH3 (J4, AF9), PE8 (N9, AF10)
BK2_IO2PG9 (D9, AF9), PE9 (P9, AF10)
BK2_IO3PG14 (A4, AF9), PE10 (R9, AF10)
BK2_NCSPC11 (B13, AF9)
CLKPF10 (L1, AF9), PB2 (M5, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (A1, AF6)
FS_BPF9 (L2, AF6)
MCLK_APE2 (A3, AF6), PG7 (J14, AF6)
MCLK_BPF7 (K1, AF6)
SCK_APE5 (B1, AF6)
SCK_BPF8 (L3, AF6)
SD_APE6 (B2, AF6), PD6 (B11, AF6), PC1 (M3, AF6), PB2 (M5, AF6)
SD_BPE3 (A2, AF6), PF6 (K2, AF6)
SAI2FS_API7 (D4, AF10), PD12 (M10, AF10)
FS_BPA12 (B15, AF8), PG9 (D9, AF10), PC0 (M2, AF8), PE13 (R12, AF10)
MCLK_APE0 (A6, AF10), PI4 (C3, AF10)
MCLK_BPE6 (B2, AF10), PH3 (J4, AF10), PA1 (N2, AF10), PE14 (P11, AF10)
SCK_API5 (D3, AF10), PD13 (M11, AF10)
SCK_BPH2 (K4, AF10), PA2 (P2, AF8), PE12 (R10, AF10)
SD_API6 (D6, AF10), PD11 (N10, AF10)
SD_BPG10 (C8, AF10), PA0/WKUP (N3, AF10), PF11 (P8, AF10), PE11 (P10, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (A11, AF8), PG11 (B8, AF7)
IN1PG12 (C7, AF7), PD8 (L15, AF8)
IN2PG8 (H14, AF7), PC4 (N5, AF8)
IN3PG9 (D9, AF7), PC5 (P5, AF8)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (A13, AF4), PB6 (B6, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PG11 (B8), PC11 (B13), PA11 (C15), PI11 (F3), PD11 (N10), PH11 (N15), PF11 (P8), PE11 (P10), PB11 (R13)
IN0PA0/WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PA4 (N4)
IN5PA5 (P4)
IN6PA6 (P3)
IN7PA7 (R3)
IN8PB0 (R5)
IN9PB1 (R4)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (L4)
IN14PC4 (N5)
IN15PC5 (P5)
ADC2EXTI11PG11 (B8), PC11 (B13), PA11 (C15), PI11 (F3), PD11 (N10), PH11 (N15), PF11 (P8), PE11 (P10), PB11 (R13)
IN0PA0/WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PA4 (N4)
IN5PA5 (P4)
IN6PA6 (P3)
IN7PA7 (R3)
IN8PB0 (R5)
IN9PB1 (R4)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (L4)
IN14PC4 (N5)
IN15PC5 (P5)
ADC3EXTI11PG11 (B8), PC11 (B13), PA11 (C15), PI11 (F3), PD11 (N10), PH11 (N15), PF11 (P8), PE11 (P10), PB11 (R13)
IN0PA0/WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PF6 (K2)
IN5PF7 (K1)
IN6PF8 (L3)
IN7PF9 (L2)
IN8PF10 (L1)
IN9PF3 (H2)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (L4)
IN14PF4 (J2)
IN15PF5 (K3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B4), PG9 (D9), PI9 (E4), PA9 (E15), PC9 (F14), PF9 (L2), PD9 (L14), PH9 (N14), PE9 (P9)
OUT1PA4 (N4)
OUT2PA5 (P4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (L13, AF1), PA6 (P3, AF1), PE15 (R11, AF1)
BKIN2PE6 (B2, AF1)
CH1PA8 (F15, AF1), PE9 (P9, AF1)
CH1NPB13 (K14, AF1), PE8 (N9, AF1), PA7 (R3, AF1)
CH2PA9 (E15, AF1), PE11 (P10, AF1)
CH2NPB0 (R5, AF1), PE10 (R9, AF1), PB14 (R14, AF1)
CH3PA10 (D15, AF1), PE13 (R12, AF1)
CH3NPB1 (R4, AF1), PE12 (R10, AF1), PB15 (R15, AF1)
CH4PA11 (C15, AF1), PE14 (P11, AF1)
ETRPA12 (B15, AF1), PE7 (R8, AF1)
TIM2CH1PA15 (A13, AF1), PA0/WKUP (N3, AF1), PA5 (P4, AF1)
CH2PB3 (A10, AF1), PA1 (N2, AF1)
CH3PA2 (P2, AF1), PB10 (P12, AF1)
CH4PA3 (R2, AF1), PB11 (R13, AF1)
ETRPA15 (A13, AF1), PA0/WKUP (N3, AF1), PA5 (P4, AF1)
TIM3CH1PB4 (A9, AF2), PC6 (H15, AF2), PA6 (P3, AF2)
CH2PB5 (A8, AF2), PC7 (G15, AF2), PA7 (R3, AF2)
CH3PC8 (G14, AF2), PB0 (R5, AF2)
CH4PC9 (F14, AF2), PB1 (R4, AF2)
ETRPD2 (D12, AF2)
TIM4CH1PB6 (B6, AF2), PD12 (M10, AF2)
CH2PB7 (B5, AF2), PD13 (M11, AF2)
CH3PB8 (A7, AF2), PD14 (L12, AF2)
CH4PB9 (B4, AF2), PD15 (K13, AF2)
ETRPE0 (A6, AF2)
TIM5CH1PA0/WKUP (N3, AF2), PH10 (P15, AF2)
CH2PA1 (N2, AF2), PH11 (N15, AF2)
CH3PH12 (M15, AF2), PA2 (P2, AF2)
CH4PI0 (E14, AF2), PA3 (R2, AF2)
TIM8BKINPI4 (C3, AF3), PA6 (P3, AF3)
BKIN2PI1 (D14, AF3), PA8 (F15, AF3)
CH1PI5 (D3, AF3), PC6 (H15, AF3)
CH1NPH13 (E12, AF3), PA5 (P4, AF3), PA7 (R3, AF3)
CH2PI6 (D6, AF3), PC7 (G15, AF3)
CH2NPH14 (E13, AF3), PB0 (R5, AF3), PB14 (R14, AF3)
CH3PI7 (D4, AF3), PC8 (G14, AF3)
CH3NPH15 (D13, AF3), PB1 (R4, AF3), PB15 (R15, AF3)
CH4PI2 (C14, AF3), PC9 (F14, AF3)
ETRPI3 (C13, AF3), PA0/WKUP (N3, AF3)
TIM9CH1PE5 (B1, AF3), PA2 (P2, AF3)
CH2PE6 (B2, AF3), PA3 (R2, AF3)
TIM10CH1PB8 (A7, AF3), PF6 (K2, AF3)
TIM11CH1PB9 (B4, AF3), PF7 (K1, AF3)
TIM12CH1PH6 (P13, AF9), PB14 (R14, AF9)
CH2PH9 (N14, AF9), PB15 (R15, AF9)
TIM13CH1PF8 (L3, AF9), PA6 (P3, AF9)
TIM14CH1PF9 (L2, AF9), PA7 (R3, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPG14 (A4, AF3), PE0 (A6, AF3)
IN1PG12 (C7, AF3), PD12 (M10, AF3)
IN2PE1 (A5, AF3), PH2 (K4, AF3)
OUTPG13 (B3, AF3), PD13 (M11, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (D1)
REFINPB15 (R15, AF0)
TSPI8 (C2), PC13 (D1), PC1 (M3)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (D2, AF12)
A1PF1 (E2, AF12)
A2PF2 (G2, AF12)
A3PF3 (H2, AF12)
A4PF4 (J2, AF12)
A5PF5 (K3, AF12)
A6PF12 (M6, AF12)
A7PF13 (N6, AF12)
A8PF14 (P6, AF12)
A9PF15 (M8, AF12)
A10PG0 (N7, AF12)
A11PG1 (M7, AF12)
A12PG2 (M13, AF12)
A13PG3 (M12, AF12)
A14PG4 (N12, AF12)
A15PG5 (N11, AF12)
A16PD11 (N10, AF12)
A17PD12 (M10, AF12)
A18PD13 (M11, AF12)
A19PE3 (A2, AF12)
A20PE4 (A1, AF12)
A21PE5 (B1, AF12)
A22PE6 (B2, AF12)
A23PE2 (A3, AF12)
A24PG13 (B3, AF12)
A25PG14 (A4, AF12)
ALEPD12 (M10, AF12)
BA0PG4 (N12, AF12)
BA1PG5 (N11, AF12)
CLEPD11 (N10, AF12)
CLKPD3 (C11, AF12)
D0PD14 (L12, AF12)
D1PD15 (K13, AF12)
D2PD0 (B12, AF12)
D3PD1 (C12, AF12)
D4PE7 (R8, AF12)
D5PE8 (N9, AF12)
D6PE9 (P9, AF12)
D7PE10 (R9, AF12)
D8PE11 (P10, AF12)
D9PE12 (R10, AF12)
D10PE13 (R12, AF12)
D11PE14 (P11, AF12)
D12PE15 (R11, AF12)
D13PD8 (L15, AF12)
D14PD9 (L14, AF12)
D15PD10 (K15, AF12)
D16PH8 (P14, AF12)
D17PH9 (N14, AF12)
D18PH10 (P15, AF12)
D19PH11 (N15, AF12)
D20PH12 (M15, AF12)
D21PH13 (E12, AF12)
D22PH14 (E13, AF12)
D23PH15 (D13, AF12)
D24PI0 (E14, AF12)
D25PI1 (D14, AF12)
D26PI2 (C14, AF12)
D27PI3 (C13, AF12)
D28PI6 (D6, AF12)
D29PI7 (D4, AF12)
D30PI9 (E4, AF12)
D31PI10 (D5, AF12)
DA0PD14 (L12, AF12)
DA1PD15 (K13, AF12)
DA2PD0 (B12, AF12)
DA3PD1 (C12, AF12)
DA4PE7 (R8, AF12)
DA5PE8 (N9, AF12)
DA6PE9 (P9, AF12)
DA7PE10 (R9, AF12)
DA8PE11 (P10, AF12)
DA9PE12 (R10, AF12)
DA10PE13 (R12, AF12)
DA11PE14 (P11, AF12)
DA12PE15 (R11, AF12)
DA13PD8 (L15, AF12)
DA14PD9 (L14, AF12)
DA15PD10 (K15, AF12)
INTPG7 (J14, AF12)
NBL0PE0 (A6, AF12)
NBL1PE1 (A5, AF12)
NBL2PI4 (C3, AF12)
NBL3PI5 (D3, AF12)
NCEPG9 (D9, AF12), PC8 (G14, AF9)
NE1PD7 (A11, AF12), PC7 (G15, AF9)
NE2PG9 (D9, AF12), PC8 (G14, AF9)
NE3PG10 (C8, AF12), PG6 (J15, AF12)
NE4PG12 (C7, AF12)
NLPB7 (B5, AF12)
NOEPD4 (D11, AF12)
NWAITPD6 (B11, AF12), PC6 (H15, AF9)
NWEPD5 (C10, AF12)
SDCKE0PH2 (K4, AF12), PC3 (L4, AF12), PC5 (P5, AF12)
SDCKE1PB5 (A8, AF12), PH7 (N13, AF12)
SDCLKPG8 (H14, AF12)
SDNCASPG15 (B7, AF12)
SDNE0PH3 (J4, AF12), PC2 (M4, AF12), PC4 (N5, AF12)
SDNE1PB6 (B6, AF12), PH6 (P13, AF12)
SDNRASPF11 (P8, AF12)
SDNWEPH5 (J3, AF12), PC0 (M2, AF12), PA7 (R3, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (E15, AF13), PC6 (H15, AF13), PH9 (N14, AF13)
D1PA10 (D15, AF13), PC7 (G15, AF13), PH10 (P15, AF13)
D2PE0 (A6, AF13), PG10 (C8, AF13), PC8 (G14, AF13), PH11 (N15, AF13)
D3PE1 (A5, AF13), PG11 (B8, AF13), PC9 (F14, AF13), PH12 (M15, AF13)
D4PE4 (A1, AF13), PC11 (B13, AF13), PH14 (E13, AF13)
D5PB6 (B6, AF13), PI4 (C3, AF13), PD3 (C11, AF13)
D6PB8 (A7, AF13), PE5 (B1, AF13), PI6 (D6, AF13)
D7PE6 (B2, AF13), PB9 (B4, AF13), PI7 (D4, AF13)
D8PC10 (B14, AF13), PI1 (D14, AF13), PH6 (P13, AF13)
D9PC12 (A12, AF13), PI2 (C14, AF13), PH7 (N13, AF13)
D10PB5 (A8, AF13), PD6 (B11, AF13), PI3 (C13, AF13)
D11PD2 (D12, AF13), PH15 (D13, AF13), PF10 (L1, AF13)
D12PG6 (J15, AF13), PF11 (P8, AF13)
D13PG15 (B7, AF13), PI0 (E14, AF13), PG7 (J14, AF13)
HSYNCPA4 (N4, AF13), PH8 (P14, AF13)
PIXCLKPA6 (P3, AF13)
VSYNCPB7 (B5, AF13), PI5 (D3, AF13), PG9 (D9, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (A1, AF14), PG14 (A4, AF14), PJ12 (B10, AF14)
B1PJ13 (B9, AF14), PG12 (C7, AF14), PA10 (D15, AF14)
B2PD6 (B11, AF14), PG10 (C8, AF14), PJ14 (C9, AF14), PC9 (F14, AF14), PA3 (R2, AF9)
B3PG11 (B8, AF14), PJ15 (D10, AF14), PA8 (F15, AF13), PD10 (K15, AF14)
B4PI4 (C3, AF14), PG12 (C7, AF9), PK3 (D8, AF14), PA10 (D15, AF9), PE12 (R10, AF14)
B5PI5 (D3, AF14), PK4 (D7, AF14), PA3 (R2, AF14)
B6PB8 (A7, AF14), PK5 (C6, AF14), PI6 (D6, AF14)
B7PB9 (B4, AF14), PK6 (C5, AF14), PI7 (D4, AF14)
CLKPI14 (H3, AF14), PG7 (J14, AF14), PE14 (P11, AF14)
DEPK7 (C4, AF14), PF10 (L1, AF14), PE13 (R12, AF14)
G0PE5 (B1, AF14), PB1 (R4, AF14)
G1PE6 (B2, AF14), PB0 (R5, AF14)
G2PH13 (E12, AF14), PI15 (G4, AF9), PA6 (P3, AF14)
G3PJ12 (B10, AF9), PG10 (C8, AF9), PH14 (E13, AF14), PC9 (F14, AF10), PE11 (P10, AF14)
G4PJ13 (B9, AF9), PH15 (D13, AF14), PH4 (H4, AF14), PB10 (P12, AF14)
G5PI0 (E14, AF14), PH4 (H4, AF9), PB11 (R13, AF14)
G6PI1 (D14, AF14), PI11 (F3, AF9), PC7 (G15, AF14)
G7PB5 (A8, AF14), PD3 (C11, AF14), PI2 (C14, AF14), PG8 (H14, AF14)
HSYNCPI10 (D5, AF14), PI12 (E3, AF14), PC6 (H15, AF14)
R0PG13 (B3, AF14), PI15 (G4, AF14), PH2 (K4, AF14)
R1PH3 (J4, AF14), PA2 (P2, AF14), PJ0 (R6, AF14)
R2PC10 (B14, AF14), PA1 (N2, AF14), PH8 (P14, AF14), PJ1 (R7, AF14)
R3PH9 (N14, AF14), PJ2 (P7, AF14), PB0 (R5, AF9)
R4PA11 (C15, AF14), PJ3 (N8, AF14), PA5 (P4, AF14), PH10 (P15, AF14)
R5PA12 (B15, AF14), PA9 (E15, AF14), PC0 (M2, AF14), PJ4 (M9, AF14), PH11 (N15, AF14)
R6PA8 (F15, AF14), PJ5 (M14, AF14), PH12 (M15, AF14), PB1 (R4, AF9)
R7PG6 (J15, AF14), PJ0 (R6, AF9), PE15 (R11, AF14)
VSYNCPI9 (E4, AF14), PI13 (G3, AF14), PA4 (N4, AF14)

DSI — хост MIPI DSI

БлокСигналВыводы
DSIHOSTCKNDSIHOST_CKN (H13)
CKPDSIHOST_CKP (H12)
D0NDSIHOST_D0N (J13)
D0PDSIHOST_D0P (J12)
D1NDSIHOST_D1N (F13)
D1PDSIHOST_D1P (F12)
TEPJ2 (P7, AF13), PB11 (R13, AF13)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (D11, AF6), PC0 (M2, AF3)
CKIN1PD7 (A11, AF6), PB13 (K14, AF6), PC2 (M4, AF3), PB2 (M5, AF10)
CKIN2PC4 (N5, AF3), PE8 (N9, AF6), PB15 (R15, AF6)
CKIN3PE5 (B1, AF10), PC6 (H15, AF7), PD8 (L15, AF3)
CKIN4PD6 (B11, AF3), PC1 (M3, AF10), PE11 (P10, AF6)
CKIN5PB7 (B5, AF6), PC10 (B14, AF3), PE13 (R12, AF6)
CKIN6PD0 (B12, AF3), PF14 (P6, AF6)
CKIN7PB8 (A7, AF6), PD1 (C12, AF6), PB11 (R13, AF6)
CKOUTPD3 (C11, AF3), PD10 (K15, AF3), PC2 (M4, AF6), PE9 (P9, AF6), PB0 (R5, AF6)
DATIN0PD3 (C11, AF6), PC1 (M3, AF3)
DATIN1PD6 (B11, AF10), PC3 (L4, AF3), PB12 (L13, AF6), PB1 (R4, AF6)
DATIN2PC5 (P5, AF3), PE7 (R8, AF6), PB14 (R14, AF6)
DATIN3PE4 (A1, AF10), PC7 (G15, AF7), PD9 (L14, AF3)
DATIN4PD7 (A11, AF3), PC0 (M2, AF6), PE10 (R9, AF6)
DATIN5PB6 (B6, AF6), PC11 (B13, AF3), PE12 (R10, AF6)
DATIN6PD1 (C12, AF3), PF13 (N6, AF6)
DATIN7PB9 (B4, AF6), PD0 (B12, AF6), PB10 (P12, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A14, AF0)
JTDIPA15 (A13, AF0)
JTDO-SWOPB3 (A10, AF0)
JTMS-SWDIOPA13 (A15, AF0)
TRACECLKPE2 (A3, AF0)
TRACED0PE3 (A2, AF0), PG13 (B3, AF0), PC1 (M3, AF0)
TRACED1PE4 (A1, AF0), PG14 (A4, AF0), PC8 (G14, AF0)
TRACED2PE5 (B1, AF0), PD2 (D12, AF0)
TRACED3PC12 (A12, AF0), PE6 (B2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (F15, AF0)
MCO_2PC9 (F14, AF0)
OSC_INPH0/OSC_IN (G1)
OSC_OUTPH1/OSC_OUT (H1)
OSC32_INPC14/OSC32_IN (E1)
OSC32_OUTPC15/OSC32_OUT (F1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (D1)
RTC_TAMP2PI8 (C2)
RTC_TAMP3PC1 (M3)
SYS_WKUP1PA0/WKUP (N3)
SYS_WKUP2PA2 (P2)
SYS_WKUP3PC1 (M3)
SYS_WKUP4PC13 (D1)
SYS_WKUP5PI8 (C2)
SYS_WKUP6PI11 (F3)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 216 шариков корпуса TFBGA216 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE4ввод-выводDCMI_D4 (AF13), DFSDM1_DATIN3 (AF10), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
A2PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
A3PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
A4PG14ввод-выводETH_TXD1 (AF11), FMC_A25 (AF12), LPTIM1_ETR (AF3), LTDC_B0 (AF14), QUADSPI_BK2_IO3 (AF9), SPI6_MOSI (AF5), SYS_TRACED1 (AF0), USART6_TX (AF8)
A5PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
A6PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
A7PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), DFSDM1_CKIN7 (AF6), ETH_TXD3 (AF11), I2C1_SCL (AF4), I2C4_SCL (AF1), LTDC_B6 (AF14), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF7)
A8PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), LTDC_G7 (AF14), SPI1_MOSI (AF5), SPI3_MOSI (AF6), SPI6_MOSI (AF8), TIM3_CH2 (AF2), UART5_RX (AF1), USB_OTG_HS_ULPI_D7 (AF10)
A9PB4ввод-выводCAN3_TX (AF11), I2S2_WS (AF7), SDMMC2_D3 (AF10), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF12)
A10PB3ввод-выводCAN3_RX (AF11), I2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF12)
A11PD7ввод-выводDFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SD (AF5), SDMMC2_CMD (AF11), SPDIFRX_IN0 (AF8), SPI1_MOSI (AF5), USART2_CK (AF7)
A12PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
A13PA15ввод-выводCAN3_TX (AF11), CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF12)
A14PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A15PA13ввод-выводSYS_JTMS-SWDIO (AF0)
B1PE5ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN3 (AF10), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
B2PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
B3PG13ввод-выводETH_TXD0 (AF11), FMC_A24 (AF12), LPTIM1_OUT (AF3), LTDC_R0 (AF14), SPI6_SCK (AF5), SYS_TRACED0 (AF0), USART6_CTS (AF8)
B4PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF6), I2C1_SDA (AF4), I2C4_SDA (AF1), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF7)
B5PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF11), TIM4_CH2 (AF2), USART1_RX (AF7)
B6PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF6), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF11), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), UART5_TX (AF1), USART1_TX (AF7)
B7PG15ввод-выводDCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
B8PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11), I2S1_CK (AF5), LTDC_B3 (AF14), SDMMC2_D2 (AF10), SPDIFRX_IN0 (AF7), SPI1_SCK (AF5)
B9PJ13ввод-выводLTDC_B1 (AF14), LTDC_G4 (AF9)
B10PJ12ввод-выводLTDC_B0 (AF14), LTDC_G3 (AF9)
B11PD6ввод-выводDCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF10), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
B12PD0ввод-выводCAN1_RX (AF9), DFSDM1_CKIN6 (AF3), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), UART4_RX (AF8)
B13PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B14PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
B15PA12ввод-выводCAN1_TX (AF9), I2S2_CK (AF5), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C1VBATпитание—
C2PI8ввод-выводRTC_TAMP2, RTC_TS, SYS_WKUP5
C3PI4ввод-выводDCMI_D5 (AF13), FMC_NBL2 (AF12), LTDC_B4 (AF14), SAI2_MCLK_A (AF10), TIM8_BKIN (AF3)
C4PK7ввод-выводLTDC_DE (AF14)
C5PK6ввод-выводLTDC_B7 (AF14)
C6PK5ввод-выводLTDC_B6 (AF14)
C7PG12ввод-выводFMC_NE4 (AF12), LPTIM1_IN1 (AF3), LTDC_B1 (AF14), LTDC_B4 (AF9), SDMMC2_D3 (AF11), SPDIFRX_IN1 (AF7), SPI6_MISO (AF5), USART6_DE (AF8), USART6_RTS (AF8)
C8PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12), I2S1_WS (AF5), LTDC_B2 (AF14), LTDC_G3 (AF9), SAI2_SD_B (AF10), SDMMC2_D1 (AF11), SPI1_NSS (AF5)
C9PJ14ввод-выводLTDC_B2 (AF14)
C10PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
C11PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
C12PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), DFSDM1_DATIN6 (AF3), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
C13PI3ввод-выводDCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
C14PI2ввод-выводDCMI_D9 (AF13), FMC_D26 (AF12), LTDC_G7 (AF14), SPI2_MISO (AF5), TIM8_CH4 (AF3)
C15PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), I2S2_WS (AF5), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D1PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
D2PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
D3PI5ввод-выводDCMI_VSYNC (AF13), FMC_NBL3 (AF12), LTDC_B5 (AF14), SAI2_SCK_A (AF10), TIM8_CH1 (AF3)
D4PI7ввод-выводDCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), SAI2_FS_A (AF10), TIM8_CH3 (AF3)
D5PI10ввод-выводETH_RX_ER (AF11), FMC_D31 (AF12), LTDC_HSYNC (AF14)
D6PI6ввод-выводDCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), SAI2_SD_A (AF10), TIM8_CH2 (AF3)
D7PK4ввод-выводLTDC_B5 (AF14)
D8PK3ввод-выводLTDC_B4 (AF14)
D9PG9ввод-выводDAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SDMMC2_D0 (AF11), SPDIFRX_IN3 (AF7), SPI1_MISO (AF5), USART6_RX (AF8)
D10PJ15ввод-выводLTDC_B3 (AF14)
D11PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
D12PD2ввод-выводDCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
D13PH15ввод-выводDCMI_D11 (AF13), FMC_D23 (AF12), LTDC_G4 (AF14), TIM8_CH3N (AF3)
D14PI1ввод-выводDCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5), TIM8_BKIN2 (AF3)
D15PA10ввод-выводDCMI_D1 (AF13), LTDC_B1 (AF14), LTDC_B4 (AF9), MDIOS_MDIO (AF12), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
E1PC14/OSC32_INввод-выводRCC_OSC32_IN
E2PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
E3PI12ввод-выводLTDC_HSYNC (AF14)
E4PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), LTDC_VSYNC (AF14), UART4_RX (AF8)
E5PDR_ONсброс—
E6BOOT0загрузка—
E7VDDпитание—
E8VDDпитание—
E9VDDSDMMCпитание—
E10VDDпитание—
E11VCAP_2питание—
E12PH13ввод-выводCAN1_TX (AF9), FMC_D21 (AF12), LTDC_G2 (AF14), TIM8_CH1N (AF3), UART4_TX (AF8)
E13PH14ввод-выводCAN1_RX (AF9), DCMI_D4 (AF13), FMC_D22 (AF12), LTDC_G3 (AF14), TIM8_CH2N (AF3), UART4_RX (AF8)
E14PI0ввод-выводDCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2)
E15PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LTDC_R5 (AF14), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
F1PC15/OSC32_OUTввод-выводRCC_OSC32_OUT
F2VSSпитание—
F3PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6 (AF9), SYS_WKUP6, USB_OTG_HS_ULPI_DIR (AF10)
F4VDDпитание—
F5VDDпитание—
F6VSSпитание—
F7VSSпитание—
F8VSSпитание—
F9VSSпитание—
F10VSSпитание—
F11VDDпитание—
F12DSIHOST_D1PслужебныйDSIHOST_D1P
F13DSIHOST_D1NслужебныйDSIHOST_D1N
F14PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
F15PA8ввод-выводCAN3_RX (AF11), I2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF12), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
G1PH0/OSC_INввод-выводRCC_OSC_IN
G2PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
G3PI13ввод-выводLTDC_VSYNC (AF14)
G4PI15ввод-выводLTDC_G2 (AF9), LTDC_R0 (AF14)
G5VDDпитание—
G6VSSпитание—
G10VSSпитание—
G11VDDUSBпитание—
G12VSSDSIпитание—
G13VDD12DSIпитание—
G14PC8ввод-выводDCMI_D2 (AF13), FMC_NCE (AF9), FMC_NE2 (AF9), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
G15PC7ввод-выводDCMI_D1 (AF13), DFSDM1_DATIN3 (AF7), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
H1PH1/OSC_OUTввод-выводRCC_OSC_OUT
H2PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
H3PI14ввод-выводLTDC_CLK (AF14)
H4PH4ввод-выводI2C2_SCL (AF4), LTDC_G4 (AF14), LTDC_G5 (AF9), USB_OTG_HS_ULPI_NXT (AF10)
H5VDDпитание—
H6VSSпитание—
H10VSSпитание—
H11VDDDSIпитание—
H12DSIHOST_CKPслужебныйDSIHOST_CKP
H13DSIHOST_CKNслужебныйDSIHOST_CKN
H14PG8ввод-выводETH_PPS_OUT (AF11), FMC_SDCLK (AF12), LTDC_G7 (AF14), SPDIFRX_IN2 (AF7), SPI6_NSS (AF5), USART6_DE (AF8), USART6_RTS (AF8)
H15PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF7), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
J1NRSTсброс—
J2PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
J3PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5)
J4PH3ввод-выводETH_COL (AF11), FMC_SDNE0 (AF12), LTDC_R1 (AF14), QUADSPI_BK2_IO1 (AF9), SAI2_MCLK_B (AF10)
J5VDDпитание—
J6VSSпитание—
J10VSSпитание—
J11VDDпитание—
J12DSIHOST_D0PслужебныйDSIHOST_D0P
J13DSIHOST_D0NслужебныйDSIHOST_D0N
J14PG7ввод-выводDCMI_D13 (AF13), FMC_INT (AF12), LTDC_CLK (AF14), SAI1_MCLK_A (AF6), USART6_CK (AF8)
J15PG6ввод-выводDCMI_D12 (AF13), FMC_NE3 (AF12), LTDC_R7 (AF14)
K1PF7ввод-выводADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
K2PF6ввод-выводADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
K3PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
K4PH2ввод-выводETH_CRS (AF11), FMC_SDCKE0 (AF12), LPTIM1_IN2 (AF3), LTDC_R0 (AF14), QUADSPI_BK2_IO0 (AF9), SAI2_SCK_B (AF10)
K5VDDпитание—
K6VSSпитание—
K7VSSпитание—
K8VSSпитание—
K9VSSпитание—
K10VSSпитание—
K11VDDпитание—
K12VCAPDSIпитание—
K13PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
K14PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF6), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF8), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
K15PD10ввод-выводDFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
L1PF10ввод-выводADC3_IN8, DCMI_D11 (AF13), LTDC_DE (AF14), QUADSPI_CLK (AF9)
L2PF9ввод-выводADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), UART7_CTS (AF8)
L3PF8ввод-выводADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), UART7_DE (AF8), UART7_RTS (AF8)
L4PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, DFSDM1_DATIN1 (AF3), ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
L5BYPASS_REGсброс—
L6VSSпитание—
L7VDDпитание—
L8VDDпитание—
L9VDDпитание—
L10VDDпитание—
L11VCAP_1питание—
L12PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
L13PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF6), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF8), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
L14PD9ввод-выводDAC_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
L15PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
M1VSSAпитание—
M2PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
M3PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, DFSDM1_CKIN4 (AF10), DFSDM1_DATIN0 (AF3), ETH_MDC (AF11), I2S2_SD (AF5), MDIOS_MDC (AF12), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
M4PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), ETH_TXD2 (AF11), FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
M5PB2ввод-выводDFSDM1_CKIN1 (AF10), I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
M6PF12ввод-выводFMC_A6 (AF12)
M7PG1ввод-выводFMC_A11 (AF12)
M8PF15ввод-выводFMC_A9 (AF12), I2C4_SDA (AF4)
M9PJ4ввод-выводLTDC_R5 (AF14)
M10PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
M11PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
M12PG3ввод-выводFMC_A13 (AF12)
M13PG2ввод-выводFMC_A12 (AF12)
M14PJ5ввод-выводLTDC_R6 (AF14)
M15PH12ввод-выводDCMI_D3 (AF13), FMC_D20 (AF12), I2C4_SDA (AF4), LTDC_R6 (AF14), TIM5_CH3 (AF2)
N1VREF-питание—
N2PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
N3PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
N4PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
N5PC4ввод-выводADC1_IN14, ADC2_IN14, DFSDM1_CKIN2 (AF3), ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
N6PF13ввод-выводDFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4)
N7PG0ввод-выводFMC_A10 (AF12)
N8PJ3ввод-выводLTDC_R4 (AF14)
N9PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
N10PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
N11PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
N12PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
N13PH7ввод-выводDCMI_D9 (AF13), ETH_RXD3 (AF11), FMC_SDCKE1 (AF12), I2C3_SCL (AF4), SPI5_MISO (AF5)
N14PH9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), LTDC_R3 (AF14), TIM12_CH2 (AF9)
N15PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), I2C4_SCL (AF4), LTDC_R5 (AF14), TIM5_CH2 (AF2)
P1VREF+питание—
P2PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), LTDC_R1 (AF14), MDIOS_MDIO (AF12), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
P3PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), MDIOS_MDC (AF12), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
P4PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
P5PC5ввод-выводADC1_IN15, ADC2_IN15, DFSDM1_DATIN2 (AF3), ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8)
P6PF14ввод-выводDFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4)
P7PJ2ввод-выводDSIHOST_TE (AF13), LTDC_R3 (AF14)
P8PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
P9PE9ввод-выводDAC_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
P10PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
P11PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
P12PB10ввод-выводDFSDM1_DATIN7 (AF6), ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
P13PH6ввод-выводDCMI_D8 (AF13), ETH_RXD2 (AF11), FMC_SDNE1 (AF12), I2C2_SMBA (AF4), SPI5_SCK (AF5), TIM12_CH1 (AF9)
P14PH8ввод-выводDCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4), LTDC_R2 (AF14)
P15PH10ввод-выводDCMI_D1 (AF13), FMC_D18 (AF12), I2C4_SMBA (AF4), LTDC_R4 (AF14), TIM5_CH1 (AF2)
R1VDDAпитание—
R2PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B2 (AF9), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
R3PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
R4PB1ввод-выводADC1_IN9, ADC2_IN9, DFSDM1_DATIN1 (AF6), ETH_RXD3 (AF11), LTDC_G0 (AF14), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
R5PB0ввод-выводADC1_IN8, ADC2_IN8, DFSDM1_CKOUT (AF6), ETH_RXD2 (AF11), LTDC_G1 (AF14), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
R6PJ0ввод-выводLTDC_R1 (AF14), LTDC_R7 (AF9)
R7PJ1ввод-выводLTDC_R2 (AF14)
R8PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
R9PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
R10PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
R11PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
R12PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
R13PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), DSIHOST_TE (AF13), ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
R14PB14ввод-выводDFSDM1_DATIN2 (AF6), SDMMC2_D0 (AF10), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
R15PB15ввод-выводDFSDM1_CKIN2 (AF6), I2S2_SD (AF5), RTC_REFIN (AF0), SDMMC2_D1 (AF10), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4), USB_OTG_HS_DP (AF12)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC1резервное питание: часы реального времени и резервные регистры
VCAPE11, L11вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VCAPDSIK12вывод стабилизатора блока DSI для внешнего конденсатора
VDDE7, E8, E10, F4, F5, F11, G5, H5, J5, J11, K5, K11, L7, L8, L9, L10питание цифровой части и линий ввода-вывода
VDD12DSIG13питание 1,2 В блока DSI
VDDAR1питание аналоговой части: АЦП, ЦАП, генераторы
VDDDSIH11питание блока DSI
VDDSDMMCE9—
VDDUSBG11питание приёмопередатчика USB
VREF-N1нижнее опорное напряжение АЦП
VREF+P1верхнее опорное напряжение АЦП и ЦАП
VSSF2, F6, F7, F8, F9, F10, G6, G10, H6, H10, J6, J10, K6, K7, K8, K9, K10, L6общий провод (земля)
VSSAM1общий провод аналоговой части
VSSDSIG12общий провод блока DSI
BYPASS_REGL5отключение внутреннего стабилизатора напряжения ядра
NRSTJ1сброс, активный уровень — низкий
PDR_ONE5управление внутренней схемой сброса по питанию
BOOT0E6выбор источника загрузки при сбросе
DSIHOST_CKNH13линия интерфейса DSI
DSIHOST_CKPH12линия интерфейса DSI
DSIHOST_D0NJ13линия интерфейса DSI
DSIHOST_D0PJ12линия интерфейса DSI
DSIHOST_D1NF13линия интерфейса DSI
DSIHOST_D1PF12линия интерфейса DSI

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F779NIHx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F779NISTM32F779NIHx2 МБ384 КБ

Линейка STM32F7x9, семейство STM32F7, ядро Cortex-M7. Отладочные платы ST на этом микроконтроллере: STM32F779I-EVAL.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32F779NI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F779NIH6TFBGA 216, 13×13×1,2 мм, шаг 0,8 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TFBGA216, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F769NGSTM32F7x9216 из 216выводы совпадают полностьютолько у этого: CRYP, HASH; флеш-память до 2048 и 1024 КБ
STM32F769NISTM32F7x9216 из 216выводы совпадают полностьютолько у этого: CRYP, HASH
STM32F469NE, STM32F469NGSTM32F469/479213 из 216E9: VDDSDMMC → VDD; E11: VCAP → VCAP2; L11: VCAP → VCAP1только у этого: CAN3, CRYP, DFSDM1, HASH, HDMI_CEC, I2C4, I2S1, LPTIM1, SAI2, SDMMC1, SDMMC2, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 320 КБ
STM32F469NISTM32F469/479213 из 216E9: VDDSDMMC → VDD; E11: VCAP → VCAP2; L11: VCAP → VCAP1только у этого: CAN3, CRYP, DFSDM1, HASH, HDMI_CEC, I2C4, I2S1, LPTIM1, SAI2, SDMMC1, SDMMC2, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; ОЗУ 384 и 320 КБ
STM32F479NG, STM32F479NISTM32F469/479213 из 216E9: VDDSDMMC → VDD; E11: VCAP → VCAP2; L11: VCAP → VCAP1только у этого: CAN3, DFSDM1, HDMI_CEC, I2C4, I2S1, LPTIM1, SAI2, SDMMC1, SDMMC2, SPDIFRX; только у него: SDIO; частота до 216 и 180 МГц; ОЗУ 384 и 320 КБ
STM32F765NG, STM32F765NISTM32F7x5206 из 216F12: DSIHOST_D1P → PK1; F13: DSIHOST_D1N → PK2; G12: VSSDSI → PJ11; G13: VDD12DSI → PK0; H11: VDDDSI → VDD; H12: DSIHOST_CKP → PJ8; H13: DSIHOST_CKN → PJ10; J12: DSIHOST_D0P → PJ7; J13: DSIHOST_D0N → PJ9; K12: VCAPDSI → PJ6только у этого: CRYP, DSIHOST, HASH, LTDC
STM32F767NG, STM32F767NISTM32F7x7206 из 216F12: DSIHOST_D1P → PK1; F13: DSIHOST_D1N → PK2; G12: VSSDSI → PJ11; G13: VDD12DSI → PK0; H11: VDDDSI → VDD; H12: DSIHOST_CKP → PJ8; H13: DSIHOST_CKN → PJ10; J12: DSIHOST_D0P → PJ7; J13: DSIHOST_D0N → PJ9; K12: VCAPDSI → PJ6только у этого: CRYP, DSIHOST, HASH
STM32F777NISTM32F7x7206 из 216F12: DSIHOST_D1P → PK1; F13: DSIHOST_D1N → PK2; G12: VSSDSI → PJ11; G13: VDD12DSI → PK0; H11: VDDDSI → VDD; H12: DSIHOST_CKP → PJ8; H13: DSIHOST_CKN → PJ10; J12: DSIHOST_D0P → PJ7; J13: DSIHOST_D0N → PJ9; K12: VCAPDSI → PJ6только у этого: DSIHOST
STM32F746NESTM32F7x6205 из 216E9: VDDSDMMC → VDD; F12: DSIHOST_D1P → PK1; F13: DSIHOST_D1N → PK2; G12: VSSDSI → PJ11; G13: VDD12DSI → PK0; H11: VDDDSI → VDD; H12: DSIHOST_CKP → PJ8; H13: DSIHOST_CKN → PJ10; J12: DSIHOST_D0P → PJ7; J13: DSIHOST_D0N → PJ9; K12: VCAPDSI → PJ6только у этого: CAN3, CRYP, DFSDM1, DSIHOST, HASH, SDMMC2; флеш-память до 2048 и 512 КБ; ОЗУ 384 и 320 КБ
STM32F746NGSTM32F7x6205 из 216E9: VDDSDMMC → VDD; F12: DSIHOST_D1P → PK1; F13: DSIHOST_D1N → PK2; G12: VSSDSI → PJ11; G13: VDD12DSI → PK0; H11: VDDDSI → VDD; H12: DSIHOST_CKP → PJ8; H13: DSIHOST_CKN → PJ10; J12: DSIHOST_D0P → PJ7; J13: DSIHOST_D0N → PJ9; K12: VCAPDSI → PJ6только у этого: CAN3, CRYP, DFSDM1, DSIHOST, HASH, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 320 КБ
STM32F750N8STM32F7x0 Value line205 из 216E9: VDDSDMMC → VDD; F12: DSIHOST_D1P → PK1; F13: DSIHOST_D1N → PK2; G12: VSSDSI → PJ11; G13: VDD12DSI → PK0; H11: VDDDSI → VDD; H12: DSIHOST_CKP → PJ8; H13: DSIHOST_CKN → PJ10; J12: DSIHOST_D0P → PJ7; J13: DSIHOST_D0N → PJ9; K12: VCAPDSI → PJ6только у этого: CAN3, DFSDM1, DSIHOST, SDMMC2; флеш-память до 2048 и 64 КБ; ОЗУ 384 и 320 КБ
STM32F756NGSTM32F7x6205 из 216E9: VDDSDMMC → VDD; F12: DSIHOST_D1P → PK1; F13: DSIHOST_D1N → PK2; G12: VSSDSI → PJ11; G13: VDD12DSI → PK0; H11: VDDDSI → VDD; H12: DSIHOST_CKP → PJ8; H13: DSIHOST_CKN → PJ10; J12: DSIHOST_D0P → PJ7; J13: DSIHOST_D0N → PJ9; K12: VCAPDSI → PJ6только у этого: CAN3, DFSDM1, DSIHOST, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 320 КБ

Частые вопросы

На каких выводах USART1 у STM32F779NI?

В корпусе TFBGA216 сигнал USART1_TX выведен на PB6 (шарик B6, AF7) или PA9 (шарик E15, AF7) или PB14 (шарик R14, AF4), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик D15, AF7) или PB15 (шарик R15, AF4).

Где у STM32F779NI выводы SWD для программатора?

SWDIO — PA13 (шарик A15, AF0), SWCLK — PA14 (шарик A14, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F779NI?

I2C1_SCL — PB8 (шарик A7, AF4) или PB6 (шарик B6, AF4), I2C1_SDA — PB9 (шарик B4, AF4) или PB7 (шарик B5, AF4).

Сколько выводов ввода-вывода у STM32F779NI в корпусе TFBGA216?

159 из 216. Ещё 47 выводов заняты питанием и землёй, остальные 10 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F779NI?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
