STM32G431C6, STM32G431C8 и STM32G431CB в корпусе UFQFPN48: распиновка

STM32G431C6, STM32G431C8 и STM32G431CB — микроконтроллеры STM32G4 на ядре Cortex-M4 с частотой до 170 МГц: 32, 64 и 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 42 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 170 МГц
Флеш-память
32, 64 и 128 КБ
ОЗУ
32 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
42
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

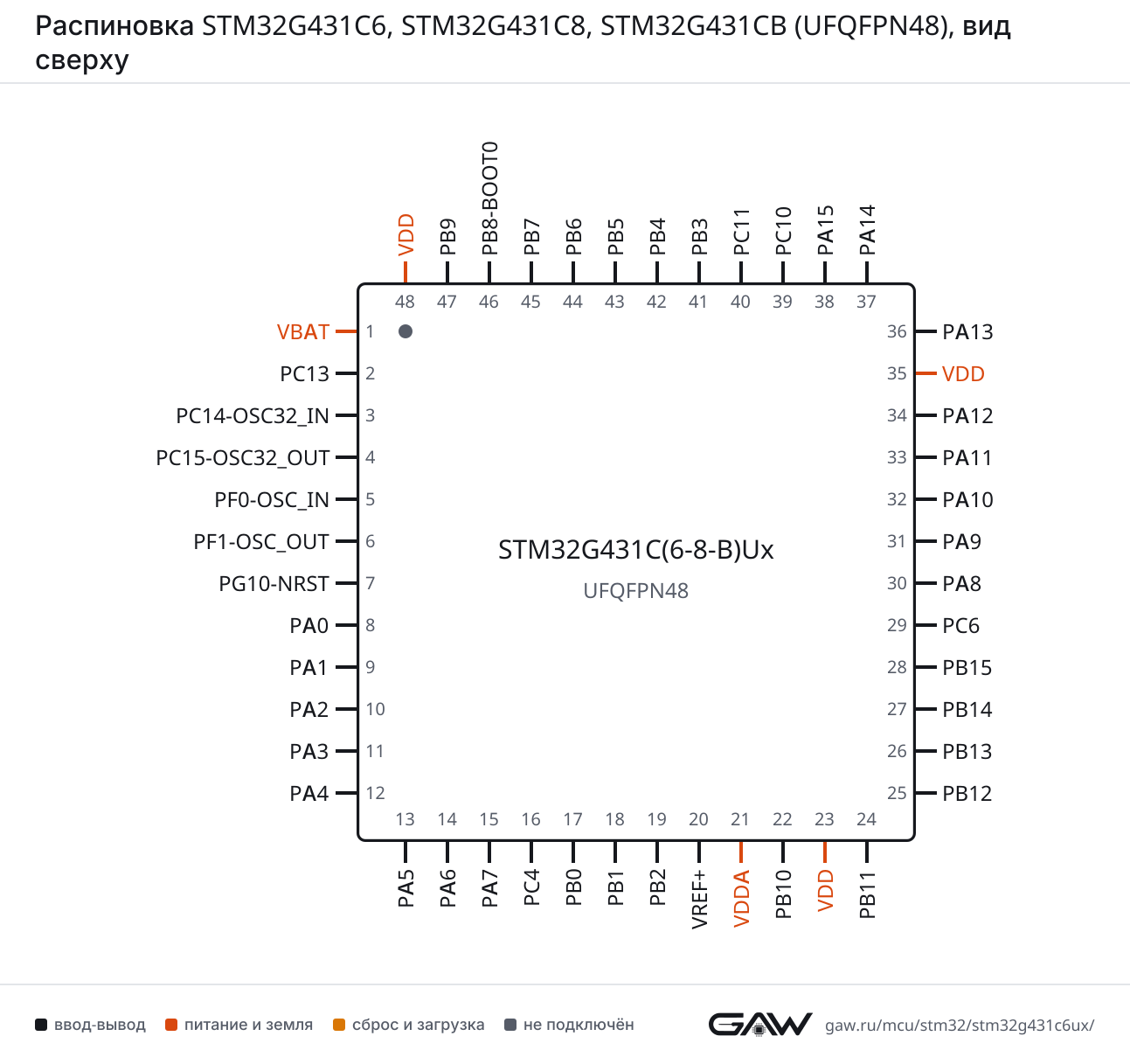

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G431C6, STM32G431C8, STM32G431CB в корпусе UFQFPN48, вид сверхуSTM32G431C(6-8-B)UxUFQFPN48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN, TIM1_CH1N, TIM8_CH4N2PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: ADC1_IN10, I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3N5PF0-OSC_INPF1-OSC_OUT — вывод 6: ADC2_IN10, COMP3_INM, I2S2_CK, RCC_OSC_OUT, SPI2_SCK6PF1-OSC_OUTPG10-NRST — вывод 7: DAC1_EXTI10, DAC3_EXTI10, RCC_MCO7PG10-NRSTPA0 — вывод 8: ADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT, COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM8_BKIN, TIM8_ETR, USART2_CTS, USART2_NSS8PA0PA1 — вывод 9: ADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS9PA1PA2 — вывод 10: ADC1_IN3, COMP2_INM, COMP2_OUT, LPUART1_TX, OPAMP1_VOUT, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX10PA2PA3 — вывод 11: ADC1_IN4, COMP2_INP, LPUART1_RX, OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RX11PA3PA4 — вывод 12: ADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, TIM3_CH2, USART2_CK12PA4PA5 — вывод 13: ADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX213PA5PA6 — вывод 14: ADC2_IN3, COMP1_OUT, LPUART1_CTS, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN14PA6PA7 — вывод 15: ADC2_IN4, COMP2_INP, COMP2_OUT, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, UCPD1_FRSTX1, UCPD1_FRSTX215PA7PC4 — вывод 16: ADC2_IN5, I2C2_SCL, TIM1_ETR, USART1_TX16PC4PB0 — вывод 17: ADC1_IN15, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX217PB0PB1 — вывод 18: ADC1_IN12, COMP1_INP, COMP4_OUT, LPUART1_DE, LPUART1_RTS, OPAMP3_VOUT, TIM1_CH3N, TIM3_CH4, TIM8_CH3N18PB1PB2 — вывод 19: ADC2_IN12, COMP4_INM, I2C3_SMBA, LPTIM1_OUT, OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, RTC_OUT219PB2VREF+ — вывод 20: VREFBUF_OUT20VREF+VDDA — вывод 2121VDDAPB10 — вывод 22: DAC1_EXTI10, DAC3_EXTI10, LPUART1_RX, OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, SAI1_SCK_A, TIM1_BKIN, TIM2_CH3, USART3_TX22PB10VDD — вывод 2323VDDPB11 — вывод 24: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, LPUART1_TX, TIM2_CH4, USART3_RX24PB11PB12 — вывод 25: ADC1_IN11, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM1_BKIN, USART3_CK25PB12PB13 — вывод 26: I2S2_CK, LPUART1_CTS, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI2_SCK, TIM1_CH1N, USART3_CTS, USART3_NSS26PB13PB14 — вывод 27: ADC1_IN5, COMP4_OUT, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, USART3_DE, USART3_RTS27PB14PB15 — вывод 28: ADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP3_OUT, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N28PB15PC6 — вывод 29: I2S2_MCK, TIM3_CH1, TIM8_CH129PC6PA8 — вывод 30: I2C2_SDA, I2C3_SCL, I2S2_MCK, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, TIM4_ETR, USART1_CK30PA8PA9 — вывод 31: DAC1_EXTI9, DAC3_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, TIM2_CH3, UCPD1_DBCC1, USART1_TX31PA9PA10 — вывод 32: CRS_SYNC, DAC1_EXTI10, DAC3_EXTI10, I2C2_SMBA, SAI1_D1, SAI1_SD_A, SPI2_MISO, SYS_PVD_IN, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, UCPD1_DBCC2, USART1_RX32PA10PA11 — вывод 33: ADC1_EXTI11, ADC2_EXTI11, COMP1_OUT, FDCAN1_RX, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USART1_NSS, USB_DM33PA11PA12 — вывод 34: COMP2_OUT, FDCAN1_TX, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DP34PA12VDD — вывод 3535VDDPA13 — вывод 36: I2C1_SCL, IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, USART3_CTS, USART3_NSS36PA13PA14 — вывод 37: I2C1_SDA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, USART2_TX37PA14PA15 — вывод 38: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TIM8_CH1, UART4_DE, UART4_RTS, USART2_RX38PA15PC10 — вывод 39: DAC1_EXTI10, DAC3_EXTI10, I2S3_CK, SPI3_SCK, TIM8_CH1N, UART4_TX, USART3_TX39PC10PC11 — вывод 40: ADC1_EXTI11, ADC2_EXTI11, I2C3_SDA, SPI3_MISO, TIM8_CH2N, UART4_RX, USART3_RX40PC11PB3 — вывод 41: CRS_SYNC, I2S3_CK, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, USART2_TX41PB3PB4 — вывод 42: SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, UCPD1_CC2, USART2_RX42PB4PB5 — вывод 43: I2C1_SMBA, I2C3_SDA, I2S3_SD, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, USART2_CK43PB5PB6 — вывод 44: COMP4_OUT, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, UCPD1_CC1, USART1_TX44PB6PB7 — вывод 45: COMP3_OUT, I2C1_SDA, LPTIM1_IN2, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, UART4_CTS, USART1_RX45PB7PB8-BOOT0 — вывод 46: COMP1_OUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, USART3_RX46PB8-BOOT0PB9 — вывод 47: COMP2_OUT, DAC1_EXTI9, DAC3_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, TIM17_CH1, TIM1_CH3N, TIM4_CH4, TIM8_CH3, USART3_TX47PB9VDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32G431C6, STM32G431C8, STM32G431CB (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1293 × 1217 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (30, AF7)
CTSPA11 (33, AF7)
DEPA12 (34, AF7)
NSSPA11 (33, AF7)
RTSPA12 (34, AF7)
RXPA10 (32, AF7), PB7 (45, AF7)
TXPC4 (16, AF7), PA9 (31, AF7), PB6 (44, AF7)
USART2CKPA4 (12, AF7), PB5 (43, AF7)
CTSPA0 (8, AF7)
DEPA1 (9, AF7)
NSSPA0 (8, AF7)
RTSPA1 (9, AF7)
RXPA3 (11, AF7), PA15 (38, AF7), PB4 (42, AF7)
TXPA2 (10, AF7), PA14 (37, AF7), PB3 (41, AF7)
USART3CKPB12 (25, AF7)
CTSPB13 (26, AF7), PA13 (36, AF7)
DEPB14 (27, AF7)
NSSPB13 (26, AF7), PA13 (36, AF7)
RTSPB14 (27, AF7)
RXPB11 (24, AF7), PC11 (40, AF7), PB8-BOOT0 (46, AF7)
TXPB10 (22, AF7), PC10 (39, AF7), PB9 (47, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (45, AF14)
DEPA15 (38, AF8)
RTSPA15 (38, AF8)
RXPC11 (40, AF5)
TXPC10 (39, AF5)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (14, AF12), PB13 (26, AF8)
DEPB1 (18, AF12), PB12 (25, AF8)
RTSPB1 (18, AF12), PB12 (25, AF8)
RXPA3 (11, AF12), PB10 (22, AF8)
TXPA2 (10, AF12), PB11 (24, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (14, AF5), PB4 (42, AF5)
MOSIPA7 (15, AF5), PB5 (43, AF5)
NSSPA4 (12, AF5), PA15 (38, AF5)
SCKPA5 (13, AF5), PB3 (41, AF5)
SPI2MISOPB14 (27, AF5), PA10 (32, AF5)
MOSIPB15 (28, AF5), PA11 (33, AF5)
NSSPF0-OSC_IN (5, AF5), PB12 (25, AF5)
SCKPF1-OSC_OUT (6, AF5), PB13 (26, AF5)
SPI3MISOPC11 (40, AF6), PB4 (42, AF6)
MOSIPB5 (43, AF6)
NSSPA4 (12, AF6), PA15 (38, AF6)
SCKPC10 (39, AF6), PB3 (41, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (34, AF5)
I2S2CKPF1-OSC_OUT (6, AF5), PB13 (26, AF5)
MCKPC6 (29, AF6), PA8 (30, AF5)
SDPB15 (28, AF5), PA11 (33, AF5)
WSPF0-OSC_IN (5, AF5), PB12 (25, AF5)
I2S3CKPC10 (39, AF6), PB3 (41, AF6)
MCKPA9 (31, AF5)
SDPB5 (43, AF6)
WSPA4 (12, AF6), PA15 (38, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA13 (36, AF4), PA15 (38, AF4), PB8-BOOT0 (46, AF4)
SDAPA14 (37, AF4), PB7 (45, AF4), PB9 (47, AF4)
SMBAPB5 (43, AF4)
I2C2SCLPC4 (16, AF4), PA9 (31, AF4)
SDAPF0-OSC_IN (5, AF4), PA8 (30, AF4)
SMBAPB12 (25, AF4), PA10 (32, AF4)
I2C3SCLPA8 (30, AF2)
SDAPC11 (40, AF8), PB5 (43, AF8)
SMBAPB2 (19, AF4), PA9 (31, AF2)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (33, AF9), PB8-BOOT0 (46, AF9)
TXPA12 (34, AF9), PB9 (47, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (33)
DPPA12 (34)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB6 (44)
CC2PB4 (42)
DBCC1PA9 (31)
DBCC2PA10 (32)
FRSTX1PA2 (10, AF14), PA5 (13, AF14), PA7 (15, AF14), PB0 (17, AF14)
FRSTX2PA2 (10, AF14), PA5 (13, AF14), PA7 (15, AF14), PB0 (17, AF14)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA3 (11, AF3), PB8-BOOT0 (46, AF3)
CK2PA8 (30, AF12)
D1PA10 (32, AF12)
D2PB9 (47, AF3)
FS_APA9 (31, AF14), PB9 (47, AF14)
FS_BPA4 (12, AF13), PA14 (37, AF13), PB6 (44, AF14)
MCLK_APA3 (11, AF13), PB8-BOOT0 (46, AF14)
MCLK_BPB4 (42, AF14)
SCK_APB10 (22, AF14), PA8 (30, AF14)
SCK_BPB3 (41, AF14)
SD_APA10 (32, AF14)
SD_BPA13 (36, AF13), PB5 (43, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (24), PA11 (33), PC11 (40)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN1PA0 (8)
IN2PA1 (9)
IN3PA2 (10)
IN4PA3 (11)
IN5PB14 (27)
IN10PF0-OSC_IN (5)
IN11PB12 (25)
IN12PB1 (18)
IN14PB11 (24)
IN15PB0 (17)
ADC2EXTI11PB11 (24), PA11 (33), PC11 (40)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN1PA0 (8)
IN2PA1 (9)
IN3PA6 (14)
IN4PA7 (15)
IN5PC4 (16)
IN10PF1-OSC_OUT (6)
IN12PB2 (19)
IN13PA5 (13)
IN14PB11 (24)
IN15PB15 (28)
IN17PA4 (12)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (31), PB9 (47)
EXTI10PG10-NRST (7), PB10 (22), PA10 (32), PC10 (39)
OUT1PA4 (12)
OUT2PA5 (13)
DAC3EXTI9PA9 (31), PB9 (47)
EXTI10PG10-NRST (7), PB10 (22), PA10 (32), PC10 (39)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (8), PA4 (12)
INPPA1 (9), PB1 (18)
OUTPA0 (8, AF8), PA6 (14, AF8), PA11 (33, AF8), PB8-BOOT0 (46, AF8)
COMP2INMPA2 (10), PA5 (13)
INPPA3 (11), PA7 (15)
OUTPA2 (10, AF8), PA7 (15, AF8), PA12 (34, AF8), PB9 (47, AF8)
COMP3INMPF1-OSC_OUT (6)
INPPA0 (8)
OUTPB15 (28, AF3), PB7 (45, AF8)
COMP4INMPB2 (19)
INPPB0 (17)
OUTPB1 (18, AF8), PB14 (27, AF8), PB6 (44, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (11)
VINM_SECPA3 (11)
VINM0PA3 (11)
VINPPA1 (9), PA3 (11), PA7 (15)
VINP_SECPA1 (9), PA3 (11), PA7 (15)
VOUTPA2 (10)
OPAMP2VINMPA5 (13)
VINM_SECPA5 (13)
VINM0PA5 (13)
VINPPA7 (15), PB0 (17), PB14 (27)
VINP_SECPA7 (15), PB0 (17), PB14 (27)
VOUTPA6 (14)
OPAMP3VINMPB2 (19), PB10 (22)
VINM_SECPB2 (19), PB10 (22)
VINM0PB2 (19)
VINM1PB10 (22)
VINPPA1 (9), PB0 (17), PB13 (26)
VINP_SECPA1 (9), PB0 (17), PB13 (26)
VOUTPB1 (18)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (20)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC13 (2, AF2), PA6 (14, AF6), PB10 (22, AF12), PB12 (25, AF6), PA14 (37, AF6), PA15 (38, AF9), PB8-BOOT0 (46, AF12)
BKIN2PA11 (33, AF12)
CH1PA8 (30, AF6)
CH1NPC13 (2, AF4), PA7 (15, AF6), PB13 (26, AF6), PA11 (33, AF6)
CH2PA9 (31, AF6)
CH2NPB0 (17, AF6), PB14 (27, AF6), PA12 (34, AF6)
CH3PA10 (32, AF6)
CH3NPF0-OSC_IN (5, AF6), PB1 (18, AF6), PB15 (28, AF4), PB9 (47, AF12)
CH4PA11 (33, AF11)
ETRPC4 (16, AF2), PA12 (34, AF11)
TIM2CH1PA0 (8, AF1), PA5 (13, AF1), PA15 (38, AF1)
CH2PA1 (9, AF1), PB3 (41, AF1)
CH3PA2 (10, AF1), PB10 (22, AF1), PA9 (31, AF10)
CH4PA3 (11, AF1), PB11 (24, AF1), PA10 (32, AF10)
ETRPA0 (8, AF14), PA5 (13, AF2), PA15 (38, AF14)
TIM3CH1PA6 (14, AF2), PC6 (29, AF2), PB4 (42, AF2)
CH2PA4 (12, AF2), PA7 (15, AF2), PB5 (43, AF2)
CH3PB0 (17, AF2)
CH4PB1 (18, AF2), PB7 (45, AF10)
ETRPB3 (41, AF10)
TIM4CH1PA11 (33, AF10), PB6 (44, AF2)
CH2PA12 (34, AF10), PB7 (45, AF2)
CH3PA13 (36, AF10), PB8-BOOT0 (46, AF2)
CH4PB9 (47, AF2)
ETRPA8 (30, AF10), PB3 (41, AF2)
TIM8BKINPA0 (8, AF9), PA6 (14, AF4), PA10 (32, AF11), PB7 (45, AF5)
BKIN2PB6 (44, AF10)
CH1PC6 (29, AF4), PA15 (38, AF2), PB6 (44, AF5)
CH1NPA7 (15, AF4), PC10 (39, AF4), PB3 (41, AF4)
CH2PA14 (37, AF5), PB8-BOOT0 (46, AF10)
CH2NPB0 (17, AF4), PC11 (40, AF4), PB4 (42, AF4)
CH3PB9 (47, AF10)
CH3NPB1 (18, AF4), PB5 (43, AF3)
CH4NPC13 (2, AF6)
ETRPA0 (8, AF10), PB6 (44, AF6)
TIM15BKINPA9 (31, AF9)
CH1PA2 (10, AF9), PB14 (27, AF1)
CH1NPA1 (9, AF9), PB15 (28, AF2)
CH2PA3 (11, AF9), PB15 (28, AF1)
TIM16BKINPB5 (43, AF1)
CH1PA6 (14, AF1), PA12 (34, AF1), PB4 (42, AF1), PB8-BOOT0 (46, AF1)
CH1NPA13 (36, AF1), PB6 (44, AF1)
TIM17BKINPA10 (32, AF1), PB4 (42, AF10)
CH1PA7 (15, AF1), PB5 (43, AF10), PB9 (47, AF1)
CH1NPB7 (45, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (44, AF11)
IN1PB5 (43, AF11)
IN2PB7 (45, AF11)
OUTPB2 (19, AF1), PA14 (37, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (19, AF0)
REFINPA1 (9, AF0), PB15 (28, AF0)
TSPC13 (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (37, AF0)
JTDIPA15 (38, AF0)
JTDO-SWOPB3 (41, AF0)
JTMS-SWDIOPA13 (36, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (10)
MCOPG10-NRST (7, AF0), PA8 (30, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (8)
SYS_WKUP1PA0 (8)
SYS_WKUP2PC13 (2)
SYS_WKUP4PA2 (10)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN (AF2), TIM1_CH1N (AF4), TIM8_CH4N (AF6)
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PF0-OSC_INввод-выводADC1_IN10, I2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
6PF1-OSC_OUTввод-выводADC2_IN10, COMP3_INM, I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
7PG10-NRSTввод-выводDAC1_EXTI10, DAC3_EXTI10, RCC_MCO (AF0)
8PA0ввод-выводADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT (AF8), COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_BKIN (AF9), TIM8_ETR (AF10), USART2_CTS (AF7), USART2_NSS (AF7)
9PA1ввод-выводADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
10PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), LPUART1_TX (AF12), OPAMP1_VOUT, RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF9), TIM2_CH3 (AF1), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14), USART2_TX (AF7)
11PA3ввод-выводADC1_IN4, COMP2_INP, LPUART1_RX (AF12), OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF9), TIM2_CH4 (AF1), USART2_RX (AF7)
12PA4ввод-выводADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS (AF6), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), USART2_CK (AF7)
13PA5ввод-выводADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
14PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), LPUART1_CTS (AF12), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4)
15PA7ввод-выводADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
16PC4ввод-выводADC2_IN5, I2C2_SCL (AF4), TIM1_ETR (AF2), USART1_TX (AF7)
17PB0ввод-выводADC1_IN15, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
18PB1ввод-выводADC1_IN12, COMP1_INP, COMP4_OUT (AF8), LPUART1_DE (AF12), LPUART1_RTS (AF12), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4)
19PB2ввод-выводADC2_IN12, COMP4_INM, I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, RTC_OUT2 (AF0)
20VREF+служебныйVREFBUF_OUT
21VDDAпитание—
22PB10ввод-выводDAC1_EXTI10, DAC3_EXTI10, LPUART1_RX (AF8), OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, SAI1_SCK_A (AF14), TIM1_BKIN (AF12), TIM2_CH3 (AF1), USART3_TX (AF7)
23VDDпитание—
24PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, LPUART1_TX (AF8), TIM2_CH4 (AF1), USART3_RX (AF7)
25PB12ввод-выводADC1_IN11, I2C2_SMBA (AF4), I2S2_WS (AF5), LPUART1_DE (AF8), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM1_BKIN (AF6), USART3_CK (AF7)
26PB13ввод-выводI2S2_CK (AF5), LPUART1_CTS (AF8), OPAMP3_VINP, OPAMP3_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), USART3_CTS (AF7), USART3_NSS (AF7)
27PB14ввод-выводADC1_IN5, COMP4_OUT (AF8), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), USART3_DE (AF7), USART3_RTS (AF7)
28PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP3_OUT (AF3), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
29PC6ввод-выводI2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
30PA8ввод-выводI2C2_SDA (AF4), I2C3_SCL (AF2), I2S2_MCK (AF5), RCC_MCO (AF0), SAI1_CK2 (AF12), SAI1_SCK_A (AF14), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
31PA9ввод-выводDAC1_EXTI9, DAC3_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), SAI1_FS_A (AF14), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), UCPD1_DBCC1, USART1_TX (AF7)
32PA10ввод-выводCRS_SYNC (AF3), DAC1_EXTI10, DAC3_EXTI10, I2C2_SMBA (AF4), SAI1_D1 (AF12), SAI1_SD_A (AF14), SPI2_MISO (AF5), SYS_PVD_IN, TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), UCPD1_DBCC2, USART1_RX (AF7)
33PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP1_OUT (AF8), FDCAN1_RX (AF9), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
34PA12ввод-выводCOMP2_OUT (AF8), FDCAN1_TX (AF9), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
35VDDпитание—
36PA13ввод-выводI2C1_SCL (AF4), IR_OUT (AF5), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
37PA14ввод-выводI2C1_SDA (AF4), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), USART2_TX (AF7)
38PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1 (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF7)
39PC10ввод-выводDAC1_EXTI10, DAC3_EXTI10, I2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7)
40PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C3_SDA (AF8), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7)
41PB3ввод-выводCRS_SYNC (AF3), I2S3_CK (AF6), SAI1_SCK_B (AF14), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), USART2_TX (AF7)
42PB4ввод-выводSAI1_MCLK_B (AF14), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), UCPD1_CC2, USART2_RX (AF7)
43PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), LPTIM1_IN1 (AF11), SAI1_SD_B (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7)
44PB6ввод-выводCOMP4_OUT (AF8), LPTIM1_ETR (AF11), SAI1_FS_B (AF14), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), UCPD1_CC1, USART1_TX (AF7)
45PB7ввод-выводCOMP3_OUT (AF8), I2C1_SDA (AF4), LPTIM1_IN2 (AF11), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), UART4_CTS (AF14), USART1_RX (AF7)
46PB8-BOOT0ввод-выводCOMP1_OUT (AF8), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF14), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), USART3_RX (AF7)
47PB9ввод-выводCOMP2_OUT (AF8), DAC1_EXTI9, DAC3_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF6), SAI1_D2 (AF3), SAI1_FS_A (AF14), TIM17_CH1 (AF1), TIM1_CH3N (AF12), TIM4_CH4 (AF2), TIM8_CH3 (AF10), USART3_TX (AF7)
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD23, 35, 48питание цифровой части и линий ввода-вывода
VDDA21питание аналоговой части: АЦП, ЦАП, генераторы
VREF+20верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX эта группа называется STM32G431C(6-8-B)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G431C6STM32G431C6Ux32 КБ32 КБ
STM32G431C8STM32G431C8Ux64 КБ32 КБ
STM32G431CBSTM32G431CBUx128 КБ32 КБ

Линейка STM32G4x1, семейство STM32G4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G4A1CESTM32G4x148 из 48выводы совпадают полностьютолько у этого: UART4; только у него: ADC3, AES, FDCAN2, OPAMP6, QUADSPI1, TIM20; флеш-память до 128 и 512 КБ; ОЗУ 32 и 128 КБ
STM32G441CBSTM32G4x148 из 48выводы совпадают полностьютолько у него: AES
STM32G471CC, STM32G471CESTM32G4x148 из 48выводы совпадают полностьютолько у него: ADC3, FDCAN2, I2C4, OPAMP6, QUADSPI1, TIM20, TIM5; флеш-память до 128 и 512 КБ; ОЗУ 32 и 128 КБ
STM32G491CC, STM32G491CESTM32G4x148 из 48выводы совпадают полностьютолько у него: ADC3, FDCAN2, OPAMP6, QUADSPI1, TIM20; флеш-память до 128 и 512 КБ; ОЗУ 32 и 128 КБ
STM32G473CB, STM32G473CC, STM32G473CESTM32G4x348 из 48выводы совпадают полностьютолько у него: ADC3, ADC4, ADC5, COMP5, COMP6, COMP7, DAC2, DAC4, FDCAN2, FDCAN3, I2C4, OPAMP4, OPAMP5, OPAMP6, QUADSPI1, TIM20, TIM5; флеш-память до 128 и 512 КБ; ОЗУ 32 и 128 КБ
STM32G474CB, STM32G474CC, STM32G474CESTM32G4x448 из 48выводы совпадают полностьютолько у него: ADC3, ADC4, ADC5, COMP5, COMP6, COMP7, DAC2, DAC4, FDCAN2, FDCAN3, HRTIM1, I2C4, OPAMP4, OPAMP5, OPAMP6, QUADSPI1, TIM20, TIM5; флеш-память до 128 и 512 КБ; ОЗУ 32 и 128 КБ
STM32G483CESTM32G4x348 из 48выводы совпадают полностьютолько у него: ADC3, ADC4, ADC5, AES, COMP5, COMP6, COMP7, DAC2, DAC4, FDCAN2, FDCAN3, I2C4, OPAMP4, OPAMP5, OPAMP6, QUADSPI1, TIM20, TIM5; флеш-память до 128 и 512 КБ; ОЗУ 32 и 128 КБ
STM32G484CESTM32G4x448 из 48выводы совпадают полностьютолько у него: ADC3, ADC4, ADC5, AES, COMP5, COMP6, COMP7, DAC2, DAC4, FDCAN2, FDCAN3, HRTIM1, I2C4, OPAMP4, OPAMP5, OPAMP6, QUADSPI1, TIM20, TIM5; флеш-память до 128 и 512 КБ; ОЗУ 32 и 128 КБ

Частые вопросы

На каких выводах USART1 у STM32G431C6?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PC4 (вывод 16, AF7) или PA9 (вывод 31, AF7) или PB6 (вывод 44, AF7), USART1_RX — на PA10 (вывод 32, AF7) или PB7 (вывод 45, AF7).

Где у STM32G431C6 выводы SWD для программатора?

SWDIO — PA13 (вывод 36, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G431C6?

I2C1_SCL — PA13 (вывод 36, AF4) или PA15 (вывод 38, AF4) или PB8-BOOT0 (вывод 46, AF4), I2C1_SDA — PA14 (вывод 37, AF4) или PB7 (вывод 45, AF4) или PB9 (вывод 47, AF4).

Сколько выводов ввода-вывода у STM32G431C6 в корпусе UFQFPN48?

42 из 48. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32G431C6, STM32G431C8 и STM32G431CB?

Объёмом памяти: STM32G431C6 — 32 КБ флеш-памяти и 32 КБ ОЗУ, STM32G431C8 — 64 КБ флеш-памяти и 32 КБ ОЗУ, STM32G431CB — 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32G431C6?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
