STM32G441CB в корпусе WLCSP49: распиновка

STM32G441CB — микроконтроллер STM32G4 на ядре Cortex-M4 с частотой до 170 МГц: 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус WLCSP49 — 49 шариков, из них 41 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 170 МГц
Флеш-память
128 КБ
ОЗУ
32 КБ
Корпус
WLCSP49, 49 шариков
Линий ввода-вывода
41
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса WLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32G441CB в корпусе WLCSP49, вид сверхуABCDEFG1234567PA15 — шарик A1: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TIM8_CH1, USART2_RXPA15PC11 — шарик A2: ADC1_EXTI11, ADC2_EXTI11, I2C3_SDA, SPI3_MISO, TIM8_CH2N, USART3_RXPC11PB3 — шарик A3: CRS_SYNC, I2S3_CK, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, USART2_TXPB3PB5 — шарик A4: I2C1_SMBA, I2C3_SDA, I2S3_SD, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, USART2_CKPB5PB7 — шарик A5: COMP3_OUT, I2C1_SDA, LPTIM1_IN2, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, USART1_RXPB7VSS — шарик A6VSSVDD — шарик A7VDDPA12 — шарик B1: COMP2_OUT, FDCAN1_TX, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DPPA12PA13 — шарик B2: I2C1_SCL, IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, USART3_CTS, USART3_NSSPA13PA14 — шарик B3: I2C1_SDA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, USART2_TXPA14PB4 — шарик B4: SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, UCPD1_CC2, USART2_RXPB4PB8-BOOT0 — шарик B5: COMP1_OUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, USART3_RXPB8PB9 — шарик B6: COMP2_OUT, DAC1_EXTI9, DAC3_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, TIM17_CH1, TIM1_CH3N, TIM4_CH4, TIM8_CH3, USART3_TXPB9VBAT — шарик B7VBATPA11 — шарик C1: ADC1_EXTI11, ADC2_EXTI11, COMP1_OUT, FDCAN1_RX, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USART1_NSS, USB_DMPA11PA10 — шарик C2: CRS_SYNC, DAC1_EXTI10, DAC3_EXTI10, I2C2_SMBA, SAI1_D1, SAI1_SD_A, SPI2_MISO, SYS_PVD_IN, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, UCPD1_DBCC2, USART1_RXPA10PA9 — шарик C3: DAC1_EXTI9, DAC3_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, TIM2_CH3, UCPD1_DBCC1, USART1_TXPA9PB6 — шарик C4: COMP4_OUT, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, UCPD1_CC1, USART1_TXPB6PC13 — шарик C5: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN, TIM1_CH1N, TIM8_CH4NPC13PG10-NRST — шарик C6: DAC1_EXTI10, DAC3_EXTI10, RCC_MCOPG10PC14-OSC32_IN — шарик C7: RCC_OSC32_INPC14PC6 — шарик D1: I2S2_MCK, TIM3_CH1, TIM8_CH1PC6PA8 — шарик D2: I2C2_SDA, I2C3_SCL, I2S2_MCK, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, TIM4_ETR, USART1_CKPA8PB14 — шарик D3: ADC1_IN5, COMP4_OUT, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, USART3_DE, USART3_RTSPB14PC4 — шарик D4: ADC2_IN5, I2C2_SCL, TIM1_ETR, USART1_TXPC4PA7 — шарик D5: ADC2_IN4, COMP2_INP, COMP2_OUT, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, UCPD1_FRSTX1, UCPD1_FRSTX2PA7PA1 — шарик D6: ADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTSPA1PC15-OSC32_OUT — шарик D7: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PB15 — шарик E1: ADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP3_OUT, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PB13 — шарик E2: I2S2_CK, LPUART1_CTS, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI2_SCK, TIM1_CH1N, USART3_CTS, USART3_NSSPB13PB11 — шарик E3: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, LPUART1_TX, TIM2_CH4, USART3_RXPB11PB1 — шарик E4: ADC1_IN12, COMP1_INP, COMP4_OUT, LPUART1_DE, LPUART1_RTS, OPAMP3_VOUT, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1PA4 — шарик E5: ADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, TIM3_CH2, USART2_CKPA4PF1-OSC_OUT — шарик E6: ADC2_IN10, COMP3_INM, I2S2_CK, RCC_OSC_OUT, SPI2_SCKPF1PF0-OSC_IN — шарик E7: ADC1_IN10, I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3NPF0PB12 — шарик F1: ADC1_IN11, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM1_BKIN, USART3_CKPB12PB10 — шарик F2: DAC1_EXTI10, DAC3_EXTI10, LPUART1_RX, OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, SAI1_SCK_A, TIM1_BKIN, TIM2_CH3, USART3_TXPB10VREF+ — шарик F3: VREFBUF_OUTVREF+PB2 — шарик F4: ADC2_IN12, COMP4_INM, I2C3_SMBA, LPTIM1_OUT, OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, RTC_OUT2PB2PA5 — шарик F5: ADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2PA5PA2 — шарик F6: ADC1_IN3, COMP2_INM, COMP2_OUT, LPUART1_TX, OPAMP1_VOUT, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TXPA2PA0 — шарик F7: ADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT, COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM8_BKIN, TIM8_ETR, USART2_CTS, USART2_NSSPA0VDD — шарик G1VDDVSS — шарик G2VSSVDDA — шарик G3VDDAVSSA — шарик G4VSSAPB0 — шарик G5: ADC1_IN15, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX2PB0PA6 — шарик G6: ADC2_IN3, COMP1_OUT, LPUART1_CTS, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PA3 — шарик G7: ADC1_IN4, COMP2_INP, LPUART1_RX, OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RXPA3WLCSP49, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

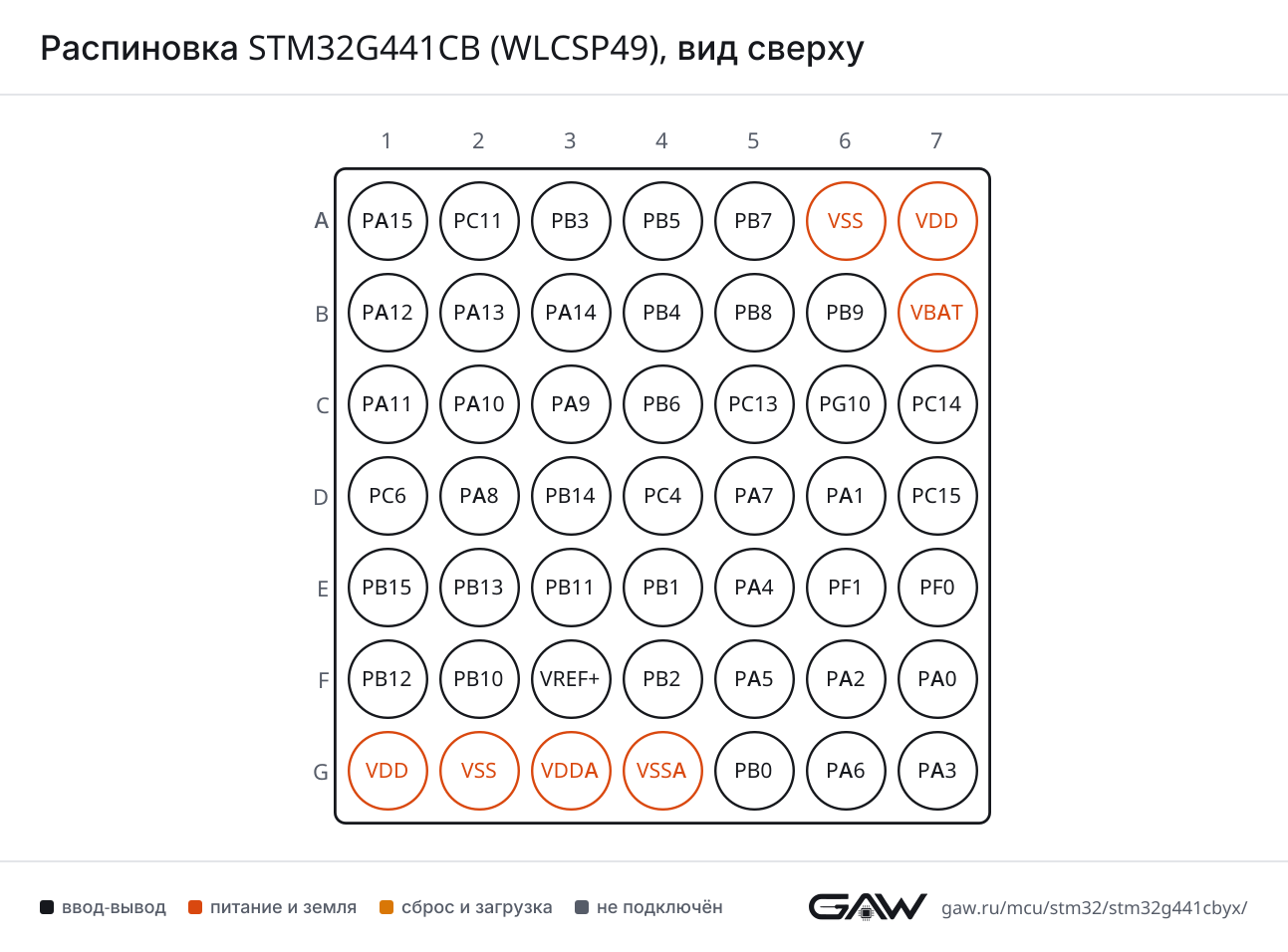

Распиновка STM32G441CB (WLCSP49), вид сверхуРаспиновка WLCSP49 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D2, AF7)
CTSPA11 (C1, AF7)
DEPA12 (B1, AF7)
NSSPA11 (C1, AF7)
RTSPA12 (B1, AF7)
RXPB7 (A5, AF7), PA10 (C2, AF7)
TXPA9 (C3, AF7), PB6 (C4, AF7), PC4 (D4, AF7)
USART2CKPB5 (A4, AF7), PA4 (E5, AF7)
CTSPA0 (F7, AF7)
DEPA1 (D6, AF7)
NSSPA0 (F7, AF7)
RTSPA1 (D6, AF7)
RXPA15 (A1, AF7), PB4 (B4, AF7), PA3 (G7, AF7)
TXPB3 (A3, AF7), PA14 (B3, AF7), PA2 (F6, AF7)
USART3CKPB12 (F1, AF7)
CTSPA13 (B2, AF7), PB13 (E2, AF7)
DEPB14 (D3, AF7)
NSSPA13 (B2, AF7), PB13 (E2, AF7)
RTSPB14 (D3, AF7)
RXPC11 (A2, AF7), PB8-BOOT0 (B5, AF7), PB11 (E3, AF7)
TXPB9 (B6, AF7), PB10 (F2, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (E2, AF8), PA6 (G6, AF12)
DEPB1 (E4, AF12), PB12 (F1, AF8)
RTSPB1 (E4, AF12), PB12 (F1, AF8)
RXPB10 (F2, AF8), PA3 (G7, AF12)
TXPB11 (E3, AF8), PA2 (F6, AF12)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B4, AF5), PA6 (G6, AF5)
MOSIPB5 (A4, AF5), PA7 (D5, AF5)
NSSPA15 (A1, AF5), PA4 (E5, AF5)
SCKPB3 (A3, AF5), PA5 (F5, AF5)
SPI2MISOPA10 (C2, AF5), PB14 (D3, AF5)
MOSIPA11 (C1, AF5), PB15 (E1, AF5)
NSSPF0-OSC_IN (E7, AF5), PB12 (F1, AF5)
SCKPB13 (E2, AF5), PF1-OSC_OUT (E6, AF5)
SPI3MISOPC11 (A2, AF6), PB4 (B4, AF6)
MOSIPB5 (A4, AF6)
NSSPA15 (A1, AF6), PA4 (E5, AF6)
SCKPB3 (A3, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (B1, AF5)
I2S2CKPB13 (E2, AF5), PF1-OSC_OUT (E6, AF5)
MCKPC6 (D1, AF6), PA8 (D2, AF5)
SDPA11 (C1, AF5), PB15 (E1, AF5)
WSPF0-OSC_IN (E7, AF5), PB12 (F1, AF5)
I2S3CKPB3 (A3, AF6)
MCKPA9 (C3, AF5)
SDPB5 (A4, AF6)
WSPA15 (A1, AF6), PA4 (E5, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (A1, AF4), PA13 (B2, AF4), PB8-BOOT0 (B5, AF4)
SDAPB7 (A5, AF4), PA14 (B3, AF4), PB9 (B6, AF4)
SMBAPB5 (A4, AF4)
I2C2SCLPA9 (C3, AF4), PC4 (D4, AF4)
SDAPA8 (D2, AF4), PF0-OSC_IN (E7, AF4)
SMBAPA10 (C2, AF4), PB12 (F1, AF4)
I2C3SCLPA8 (D2, AF2)
SDAPC11 (A2, AF8), PB5 (A4, AF8)
SMBAPA9 (C3, AF2), PB2 (F4, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8-BOOT0 (B5, AF9), PA11 (C1, AF9)
TXPA12 (B1, AF9), PB9 (B6, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1)
DPPA12 (B1)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB6 (C4)
CC2PB4 (B4)
DBCC1PA9 (C3)
DBCC2PA10 (C2)
FRSTX1PA7 (D5, AF14), PA5 (F5, AF14), PA2 (F6, AF14), PB0 (G5, AF14)
FRSTX2PA7 (D5, AF14), PA5 (F5, AF14), PA2 (F6, AF14), PB0 (G5, AF14)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8-BOOT0 (B5, AF3), PA3 (G7, AF3)
CK2PA8 (D2, AF12)
D1PA10 (C2, AF12)
D2PB9 (B6, AF3)
FS_APB9 (B6, AF14), PA9 (C3, AF14)
FS_BPA14 (B3, AF13), PB6 (C4, AF14), PA4 (E5, AF13)
MCLK_APB8-BOOT0 (B5, AF14), PA3 (G7, AF13)
MCLK_BPB4 (B4, AF14)
SCK_APA8 (D2, AF14), PB10 (F2, AF14)
SCK_BPB3 (A3, AF14)
SD_APA10 (C2, AF14)
SD_BPB5 (A4, AF12), PA13 (B2, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (A2), PA11 (C1), PB11 (E3)
EXTI15PA15 (A1), PC15-OSC32_OUT (D7), PB15 (E1)
IN1PA0 (F7)
IN2PA1 (D6)
IN3PA2 (F6)
IN4PA3 (G7)
IN5PB14 (D3)
IN10PF0-OSC_IN (E7)
IN11PB12 (F1)
IN12PB1 (E4)
IN14PB11 (E3)
IN15PB0 (G5)
ADC2EXTI11PC11 (A2), PA11 (C1), PB11 (E3)
EXTI15PA15 (A1), PC15-OSC32_OUT (D7), PB15 (E1)
IN1PA0 (F7)
IN2PA1 (D6)
IN3PA6 (G6)
IN4PA7 (D5)
IN5PC4 (D4)
IN10PF1-OSC_OUT (E6)
IN12PB2 (F4)
IN13PA5 (F5)
IN14PB11 (E3)
IN15PB15 (E1)
IN17PA4 (E5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B6), PA9 (C3)
EXTI10PA10 (C2), PG10-NRST (C6), PB10 (F2)
OUT1PA4 (E5)
OUT2PA5 (F5)
DAC3EXTI9PB9 (B6), PA9 (C3)
EXTI10PA10 (C2), PG10-NRST (C6), PB10 (F2)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA4 (E5), PA0 (F7)
INPPA1 (D6), PB1 (E4)
OUTPB8-BOOT0 (B5, AF8), PA11 (C1, AF8), PA0 (F7, AF8), PA6 (G6, AF8)
COMP2INMPA5 (F5), PA2 (F6)
INPPA7 (D5), PA3 (G7)
OUTPA12 (B1, AF8), PB9 (B6, AF8), PA7 (D5, AF8), PA2 (F6, AF8)
COMP3INMPF1-OSC_OUT (E6)
INPPA0 (F7)
OUTPB7 (A5, AF8), PB15 (E1, AF3)
COMP4INMPB2 (F4)
INPPB0 (G5)
OUTPB6 (C4, AF8), PB14 (D3, AF8), PB1 (E4, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (G7)
VINM_SECPA3 (G7)
VINM0PA3 (G7)
VINPPA7 (D5), PA1 (D6), PA3 (G7)
VINP_SECPA7 (D5), PA1 (D6), PA3 (G7)
VOUTPA2 (F6)
OPAMP2VINMPA5 (F5)
VINM_SECPA5 (F5)
VINM0PA5 (F5)
VINPPB14 (D3), PA7 (D5), PB0 (G5)
VINP_SECPB14 (D3), PA7 (D5), PB0 (G5)
VOUTPA6 (G6)
OPAMP3VINMPB10 (F2), PB2 (F4)
VINM_SECPB10 (F2), PB2 (F4)
VINM0PB2 (F4)
VINM1PB10 (F2)
VINPPA1 (D6), PB13 (E2), PB0 (G5)
VINP_SECPA1 (D6), PB13 (E2), PB0 (G5)
VOUTPB1 (E4)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (F3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA15 (A1, AF9), PA14 (B3, AF6), PB8-BOOT0 (B5, AF12), PC13 (C5, AF2), PB12 (F1, AF6), PB10 (F2, AF12), PA6 (G6, AF6)
BKIN2PA11 (C1, AF12)
CH1PA8 (D2, AF6)
CH1NPA11 (C1, AF6), PC13 (C5, AF4), PA7 (D5, AF6), PB13 (E2, AF6)
CH2PA9 (C3, AF6)
CH2NPA12 (B1, AF6), PB14 (D3, AF6), PB0 (G5, AF6)
CH3PA10 (C2, AF6)
CH3NPB9 (B6, AF12), PB15 (E1, AF4), PB1 (E4, AF6), PF0-OSC_IN (E7, AF6)
CH4PA11 (C1, AF11)
ETRPA12 (B1, AF11), PC4 (D4, AF2)
TIM2CH1PA15 (A1, AF1), PA5 (F5, AF1), PA0 (F7, AF1)
CH2PB3 (A3, AF1), PA1 (D6, AF1)
CH3PA9 (C3, AF10), PB10 (F2, AF1), PA2 (F6, AF1)
CH4PA10 (C2, AF10), PB11 (E3, AF1), PA3 (G7, AF1)
ETRPA15 (A1, AF14), PA5 (F5, AF2), PA0 (F7, AF14)
TIM3CH1PB4 (B4, AF2), PC6 (D1, AF2), PA6 (G6, AF2)
CH2PB5 (A4, AF2), PA7 (D5, AF2), PA4 (E5, AF2)
CH3PB0 (G5, AF2)
CH4PB7 (A5, AF10), PB1 (E4, AF2)
ETRPB3 (A3, AF10)
TIM4CH1PA11 (C1, AF10), PB6 (C4, AF2)
CH2PB7 (A5, AF2), PA12 (B1, AF10)
CH3PA13 (B2, AF10), PB8-BOOT0 (B5, AF2)
CH4PB9 (B6, AF2)
ETRPB3 (A3, AF2), PA8 (D2, AF10)
TIM8BKINPB7 (A5, AF5), PA10 (C2, AF11), PA0 (F7, AF9), PA6 (G6, AF4)
BKIN2PB6 (C4, AF10)
CH1PA15 (A1, AF2), PB6 (C4, AF5), PC6 (D1, AF4)
CH1NPB3 (A3, AF4), PA7 (D5, AF4)
CH2PA14 (B3, AF5), PB8-BOOT0 (B5, AF10)
CH2NPC11 (A2, AF4), PB4 (B4, AF4), PB0 (G5, AF4)
CH3PB9 (B6, AF10)
CH3NPB5 (A4, AF3), PB1 (E4, AF4)
CH4NPC13 (C5, AF6)
ETRPB6 (C4, AF6), PA0 (F7, AF10)
TIM15BKINPA9 (C3, AF9)
CH1PB14 (D3, AF1), PA2 (F6, AF9)
CH1NPA1 (D6, AF9), PB15 (E1, AF2)
CH2PB15 (E1, AF1), PA3 (G7, AF9)
TIM16BKINPB5 (A4, AF1)
CH1PA12 (B1, AF1), PB4 (B4, AF1), PB8-BOOT0 (B5, AF1), PA6 (G6, AF1)
CH1NPA13 (B2, AF1), PB6 (C4, AF1)
TIM17BKINPB4 (B4, AF10), PA10 (C2, AF1)
CH1PB5 (A4, AF10), PB9 (B6, AF1), PA7 (D5, AF1)
CH1NPB7 (A5, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (C4, AF11)
IN1PB5 (A4, AF11)
IN2PB7 (A5, AF11)
OUTPA14 (B3, AF1), PB2 (F4, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C5)
OUT2PB2 (F4, AF0)
REFINPA1 (D6, AF0), PB15 (E1, AF0)
TSPC13 (C5)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (B3, AF0)
JTDIPA15 (A1, AF0)
JTDO-SWOPB3 (A3, AF0)
JTMS-SWDIOPA13 (B2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (F6)
MCOPG10-NRST (C6, AF0), PA8 (D2, AF0)
OSC_INPF0-OSC_IN (E7)
OSC_OUTPF1-OSC_OUT (E6)
OSC32_INPC14-OSC32_IN (C7)
OSC32_OUTPC15-OSC32_OUT (D7)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C5)
RTC_TAMP2PA0 (F7)
SYS_WKUP1PA0 (F7)
SYS_WKUP2PC13 (C5)
SYS_WKUP4PA2 (F6)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 49 шариков корпуса WLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1 (AF2), USART2_RX (AF7)
A2PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C3_SDA (AF8), SPI3_MISO (AF6), TIM8_CH2N (AF4), USART3_RX (AF7)
A3PB3ввод-выводCRS_SYNC (AF3), I2S3_CK (AF6), SAI1_SCK_B (AF14), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), USART2_TX (AF7)
A4PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), LPTIM1_IN1 (AF11), SAI1_SD_B (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7)
A5PB7ввод-выводCOMP3_OUT (AF8), I2C1_SDA (AF4), LPTIM1_IN2 (AF11), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), USART1_RX (AF7)
A6VSSпитание—
A7VDDпитание—
B1PA12ввод-выводCOMP2_OUT (AF8), FDCAN1_TX (AF9), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
B2PA13ввод-выводI2C1_SCL (AF4), IR_OUT (AF5), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
B3PA14ввод-выводI2C1_SDA (AF4), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), USART2_TX (AF7)
B4PB4ввод-выводSAI1_MCLK_B (AF14), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), UCPD1_CC2, USART2_RX (AF7)
B5PB8-BOOT0ввод-выводCOMP1_OUT (AF8), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF14), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), USART3_RX (AF7)
B6PB9ввод-выводCOMP2_OUT (AF8), DAC1_EXTI9, DAC3_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF6), SAI1_D2 (AF3), SAI1_FS_A (AF14), TIM17_CH1 (AF1), TIM1_CH3N (AF12), TIM4_CH4 (AF2), TIM8_CH3 (AF10), USART3_TX (AF7)
B7VBATпитание—
C1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP1_OUT (AF8), FDCAN1_RX (AF9), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
C2PA10ввод-выводCRS_SYNC (AF3), DAC1_EXTI10, DAC3_EXTI10, I2C2_SMBA (AF4), SAI1_D1 (AF12), SAI1_SD_A (AF14), SPI2_MISO (AF5), SYS_PVD_IN, TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), UCPD1_DBCC2, USART1_RX (AF7)
C3PA9ввод-выводDAC1_EXTI9, DAC3_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), SAI1_FS_A (AF14), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), UCPD1_DBCC1, USART1_TX (AF7)
C4PB6ввод-выводCOMP4_OUT (AF8), LPTIM1_ETR (AF11), SAI1_FS_B (AF14), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), UCPD1_CC1, USART1_TX (AF7)
C5PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN (AF2), TIM1_CH1N (AF4), TIM8_CH4N (AF6)
C6PG10-NRSTввод-выводDAC1_EXTI10, DAC3_EXTI10, RCC_MCO (AF0)
C7PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PC6ввод-выводI2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
D2PA8ввод-выводI2C2_SDA (AF4), I2C3_SCL (AF2), I2S2_MCK (AF5), RCC_MCO (AF0), SAI1_CK2 (AF12), SAI1_SCK_A (AF14), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
D3PB14ввод-выводADC1_IN5, COMP4_OUT (AF8), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), USART3_DE (AF7), USART3_RTS (AF7)
D4PC4ввод-выводADC2_IN5, I2C2_SCL (AF4), TIM1_ETR (AF2), USART1_TX (AF7)
D5PA7ввод-выводADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
D6PA1ввод-выводADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
D7PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
E1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP3_OUT (AF3), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
E2PB13ввод-выводI2S2_CK (AF5), LPUART1_CTS (AF8), OPAMP3_VINP, OPAMP3_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), USART3_CTS (AF7), USART3_NSS (AF7)
E3PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, LPUART1_TX (AF8), TIM2_CH4 (AF1), USART3_RX (AF7)
E4PB1ввод-выводADC1_IN12, COMP1_INP, COMP4_OUT (AF8), LPUART1_DE (AF12), LPUART1_RTS (AF12), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4)
E5PA4ввод-выводADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS (AF6), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), USART2_CK (AF7)
E6PF1-OSC_OUTввод-выводADC2_IN10, COMP3_INM, I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
E7PF0-OSC_INввод-выводADC1_IN10, I2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
F1PB12ввод-выводADC1_IN11, I2C2_SMBA (AF4), I2S2_WS (AF5), LPUART1_DE (AF8), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM1_BKIN (AF6), USART3_CK (AF7)
F2PB10ввод-выводDAC1_EXTI10, DAC3_EXTI10, LPUART1_RX (AF8), OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, SAI1_SCK_A (AF14), TIM1_BKIN (AF12), TIM2_CH3 (AF1), USART3_TX (AF7)
F3VREF+служебныйVREFBUF_OUT
F4PB2ввод-выводADC2_IN12, COMP4_INM, I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, RTC_OUT2 (AF0)
F5PA5ввод-выводADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
F6PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), LPUART1_TX (AF12), OPAMP1_VOUT, RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF9), TIM2_CH3 (AF1), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14), USART2_TX (AF7)
F7PA0ввод-выводADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT (AF8), COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_BKIN (AF9), TIM8_ETR (AF10), USART2_CTS (AF7), USART2_NSS (AF7)
G1VDDпитание—
G2VSSпитание—
G3VDDAпитание—
G4VSSAпитание—
G5PB0ввод-выводADC1_IN15, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
G6PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), LPUART1_CTS (AF12), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4)
G7PA3ввод-выводADC1_IN4, COMP2_INP, LPUART1_RX (AF12), OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF9), TIM2_CH4 (AF1), USART2_RX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB7резервное питание: часы реального времени и резервные регистры
VDDA7, G1питание цифровой части и линий ввода-вывода
VDDAG3питание аналоговой части: АЦП, ЦАП, генераторы
VSSA6, G2общий провод (земля)
VSSAG4общий провод аналоговой части
VREF+F3верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G441CBYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G441CBSTM32G441CBYx128 КБ32 КБ

Линейка STM32G4x1, семейство STM32G4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP49, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G431CBSTM32G4x149 из 49выводы совпадают полностьютолько у этого: AES

Частые вопросы

На каких выводах USART1 у STM32G441CB?

В корпусе WLCSP49 сигнал USART1_TX выведен на PA9 (шарик C3, AF7) или PB6 (шарик C4, AF7) или PC4 (шарик D4, AF7), USART1_RX — на PB7 (шарик A5, AF7) или PA10 (шарик C2, AF7).

Где у STM32G441CB выводы SWD для программатора?

SWDIO — PA13 (шарик B2, AF0), SWCLK — PA14 (шарик B3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G441CB?

I2C1_SCL — PA15 (шарик A1, AF4) или PA13 (шарик B2, AF4) или PB8-BOOT0 (шарик B5, AF4), I2C1_SDA — PB7 (шарик A5, AF4) или PA14 (шарик B3, AF4) или PB9 (шарик B6, AF4).

Сколько выводов ввода-вывода у STM32G441CB в корпусе WLCSP49?

41 из 49. Ещё 7 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32G441CB?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
