STM32G474ME в корпусе WLCSP81: распиновка

STM32G474ME — микроконтроллер STM32G4 на ядре Cortex-M4 с частотой до 170 МГц: 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус WLCSP81 — 81 шарик, из них 67 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 170 МГц
Флеш-память
512 КБ
ОЗУ
128 КБ
Корпус
WLCSP81, 81 шарик
Линий ввода-вывода
67
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса WLCSP81

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32G474ME в корпусе WLCSP81, вид сверхуABCDEFGHJ123456789VDD — шарик A1VDDPA15 — шарик A2: ADC1_EXTI15, ADC2_EXTI15, FDCAN3_TX, HRTIM1_FLT2, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TIM8_CH1, UART4_DE, UART4_RTS, USART2_RXPA15PC12 — шарик A3: HRTIM1_EEV1, I2S3_SD, SPI3_MOSI, TIM5_CH2, TIM8_CH3N, UART5_TX, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CKPC12PD1 — шарик A4: FDCAN1_TX, TIM8_BKIN2, TIM8_CH4PD1PB3 — шарик A5: ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, CRS_SYNC, FDCAN3_RX, HRTIM1_EEV9, HRTIM1_SCOUT, I2S3_CK, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, USART2_TXPB3PB5 — шарик A6: FDCAN2_RX, HRTIM1_EEV6, I2C1_SMBA, I2C3_SDA, I2S3_SD, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, UART5_CTS, USART2_CKPB5PB9 — шарик A7: COMP2_OUT, DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, FDCAN1_TX, HRTIM1_EEV5, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, TIM17_CH1, TIM1_CH3N, TIM4_CH4, TIM8_CH3, USART3_TXPB9VSS — шарик A8VSSVDD — шарик A9VDDVSS — шарик B1VSSPA13 — шарик B2: I2C1_SCL, I2C4_SCL, IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, USART3_CTS, USART3_NSSPA13PC10 — шарик B3: DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_FLT6, I2S3_CK, SPI3_SCK, TIM8_CH1N, UART4_TX, USART3_TXPC10PD0 — шарик B4: FDCAN1_RX, TIM8_CH4NPD0PD2 — шарик B5: ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, TIM3_ETR, TIM8_BKIN, UART5_RXPD2PB6 — шарик B6: COMP4_OUT, FDCAN2_TX, HRTIM1_EEV4, HRTIM1_SCIN, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, UCPD1_CC1, USART1_TXPB6PB8-BOOT0 — шарик B7: COMP1_OUT, FDCAN1_RX, HRTIM1_EEV8, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, USART3_RXPB8PC13 — шарик B8: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN, TIM1_CH1N, TIM8_CH4NPC13VBAT — шарик B9VBATPA12 — шарик C1: COMP2_OUT, FDCAN1_TX, HRTIM1_FLT1, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DPPA12PA11 — шарик C2: ADC1_EXTI11, ADC2_EXTI11, COMP1_OUT, FDCAN1_RX, HRTIM1_CHB2, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USART1_NSS, USB_DMPA11PA14 — шарик C3: I2C1_SDA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, USART2_TXPA14PC11 — шарик C4: ADC1_EXTI11, ADC2_EXTI11, HRTIM1_EEV2, I2C3_SDA, SPI3_MISO, TIM8_CH2N, UART4_RX, USART3_RXPC11PC8 — шарик C5: COMP7_OUT, HRTIM1_CHE1, I2C3_SCL, TIM20_CH3, TIM3_CH3, TIM8_CH3PC8PB4 — шарик C6: FDCAN3_TX, HRTIM1_EEV7, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, UART5_DE, UART5_RTS, UCPD1_CC2, USART2_RXPB4PB7 — шарик C7: COMP3_OUT, HRTIM1_EEV3, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, UART4_CTS, USART1_RXPB7PC1 — шарик C8: ADC1_IN7, ADC2_IN7, COMP3_INP, LPTIM1_OUT, LPUART1_TX, QUADSPI1_BK2_IO0, SAI1_SD_A, TIM1_CH2PC1PC14-OSC32_IN — шарик C9: RCC_OSC32_INPC14PA8 — шарик D1: ADC5_IN1, COMP7_OUT, FDCAN3_RX, HRTIM1_CHA1, I2C2_SDA, I2C3_SCL, I2S2_MCK, OPAMP5_VOUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, TIM4_ETR, USART1_CKPA8PC9 — шарик D2: DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, HRTIM1_CHE2, I2C3_SDA, I2S_CKIN, TIM3_CH4, TIM8_BKIN2, TIM8_CH4PC9PA10 — шарик D3: COMP6_OUT, CRS_SYNC, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_CHB1, I2C2_SMBA, SAI1_D1, SAI1_SD_A, SPI2_MISO, SYS_PVD_IN, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, UCPD1_DBCC2, USART1_RXPA10PA9 — шарик D4: ADC5_IN2, COMP5_OUT, DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, HRTIM1_CHA2, I2C2_SCL, I2C3_SMBA, I2S3_MCK, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, TIM2_CH3, UCPD1_DBCC1, USART1_TXPA9PC7 — шарик D5: COMP5_OUT, HRTIM1_CHF2, HRTIM1_FLT5, I2C4_SDA, I2S3_MCK, TIM3_CH2, TIM8_CH2PC7PA4 — шарик D6: ADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, TIM3_CH2, USART2_CKPA4PA0 — шарик D7: ADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT, COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_BKIN, TIM8_ETR, USART2_CTS, USART2_NSSPA0PG10-NRST — шарик D8: DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, RCC_MCOPG10PC15-OSC32_OUT — шарик D9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VDD — шарик E1VDDPD11 — шарик E2: ADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, ADC5_IN8, COMP6_INP, I2C4_SMBA, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM5_ETR, USART3_CTS, USART3_NSSPD11PC6 — шарик E3: COMP6_OUT, HRTIM1_CHF1, HRTIM1_EEV10, I2C4_SCL, I2S2_MCK, TIM3_CH1, TIM8_CH1PC6PB15 — шарик E4: ADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, ADC4_IN5, COMP3_OUT, COMP6_INM, HRTIM1_CHD2, I2S2_SD, OPAMP5_VINM, OPAMP5_VINM0, OPAMP5_VINM_SEC, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PE12 — шарик E5: ADC3_IN16, ADC4_IN16, ADC5_IN16, QUADSPI1_BK1_IO0, SPI4_SCK, TIM1_CH3NPE12PC4 — шарик E6: ADC2_IN5, I2C2_SCL, QUADSPI1_BK2_IO3, TIM1_ETR, USART1_TXPC4PA1 — шарик E7: ADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP6_VINM, OPAMP6_VINM0, OPAMP6_VINM_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TIM5_CH2, USART2_DE, USART2_RTSPA1PC0 — шарик E8: ADC1_IN6, ADC2_IN6, COMP3_INM, LPTIM1_IN1, LPUART1_RX, TIM1_CH1PC0PF0-OSC_IN — шарик E9: ADC1_IN10, I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3NPF0VSS — шарик F1VSSPD10 — шарик F2: ADC3_IN7, ADC4_IN7, ADC5_IN7, COMP6_INM, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, USART3_CKPD10PD9 — шарик F3: ADC4_IN13, ADC5_IN13, DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, OPAMP6_VINP, OPAMP6_VINP_SEC, USART3_RXPD9PE15 — шарик F4: ADC1_EXTI15, ADC2_EXTI15, ADC4_IN2, QUADSPI1_BK1_IO3, TIM1_BKIN, TIM1_CH4N, USART3_RXPE15PE9 — шарик F5: ADC3_IN2, DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, SAI1_FS_B, TIM1_CH1, TIM5_CH4PE9PB0 — шарик F6: ADC1_IN15, ADC3_IN12, COMP4_INP, HRTIM1_FLT5, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, QUADSPI1_BK1_IO1, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX2PB0PA5 — шарик F7: ADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2PA5PC2 — шарик F8: ADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP3_OUT, LPTIM1_IN2, QUADSPI1_BK2_IO1, TIM1_CH3, TIM20_CH2PC2PF1-OSC_OUT — шарик F9: ADC2_IN10, COMP3_INM, I2S2_CK, RCC_OSC_OUT, SPI2_SCKPF1PD8 — шарик G1: ADC4_IN12, ADC5_IN12, OPAMP4_VINM, OPAMP4_VINM1, OPAMP4_VINM_SEC, USART3_TXPD8PB14 — шарик G2: ADC1_IN5, ADC4_IN4, COMP4_OUT, COMP7_INP, HRTIM1_CHD1, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP5_VINP, OPAMP5_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, USART3_DE, USART3_RTSPB14PB12 — шарик G3: ADC1_IN11, ADC4_IN3, COMP7_INM, FDCAN2_RX, HRTIM1_CHC1, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, OPAMP4_VOUT, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_NSS, TIM1_BKIN, TIM5_ETR, USART3_CKPB12PE13 — шарик G4: ADC3_IN3, QUADSPI1_BK1_IO1, SPI4_MISO, TIM1_CH3PE13PE8 — шарик G5: ADC3_IN6, ADC4_IN6, ADC5_IN6, COMP4_INM, SAI1_SCK_B, TIM1_CH1N, TIM5_CH3PE8PB1 — шарик G6: ADC1_IN12, ADC3_IN1, COMP1_INP, COMP4_OUT, HRTIM1_SCOUT, LPUART1_DE, LPUART1_RTS, OPAMP3_VOUT, OPAMP6_VINM, OPAMP6_VINM1, OPAMP6_VINM_SEC, QUADSPI1_BK1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1PA6 — шарик G7: ADC2_IN3, COMP1_OUT, DAC2_OUT1, LPUART1_CTS, OPAMP2_VOUT, QUADSPI1_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PA2 — шарик G8: ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP2_INM, COMP2_OUT, LPUART1_TX, OPAMP1_VOUT, QUADSPI1_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TXPA2PC3 — шарик G9: ADC1_IN9, ADC2_IN9, ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, LPTIM1_ETR, OPAMP5_VINP, OPAMP5_VINP_SEC, QUADSPI1_BK2_IO2, SAI1_D1, SAI1_SD_A, TIM1_BKIN2, TIM1_CH4PC3PB13 — шарик H1: ADC3_IN5, COMP5_INP, FDCAN2_TX, HRTIM1_CHC2, I2S2_CK, LPUART1_CTS, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_SCK, TIM1_CH1N, USART3_CTS, USART3_NSSPB13PB11 — шарик H2: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, HRTIM1_FLT4, LPUART1_TX, OPAMP4_VINP, OPAMP4_VINP_SEC, OPAMP6_VOUT, QUADSPI1_BK1_NCS, TIM2_CH4, USART3_RXPB11PB10 — шарик H3: COMP5_INM, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_FLT3, LPUART1_RX, OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM0, OPAMP4_VINM_SEC, QUADSPI1_CLK, SAI1_SCK_A, TIM1_BKIN, TIM2_CH3, USART3_TXPB10PE11 — шарик H4: ADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, ADC4_IN15, ADC5_IN15, QUADSPI1_BK1_NCS, SPI4_NSS, TIM1_CH2PE11PE7 — шарик H5: ADC3_IN4, COMP4_INP, SAI1_SD_B, TIM1_ETRPE7VSSA — шарик H6VSSAPC5 — шарик H7: ADC2_IN11, HRTIM1_EEV10, OPAMP1_VINM, OPAMP1_VINM1, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM1, OPAMP2_VINM_SEC, SAI1_D3, SYS_WKUP5, TIM15_BKIN, TIM1_CH4N, USART1_RXPC5PA3 — шарик H8: ADC1_IN4, ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, COMP2_INP, LPUART1_RX, OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP5_VINM, OPAMP5_VINM1, OPAMP5_VINM_SEC, QUADSPI1_CLK, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3VSS — шарик H9VSSVDD — шарик J1VDDVSS — шарик J2VSSPE14 — шарик J3: ADC4_IN1, QUADSPI1_BK1_IO2, SPI4_MOSI, TIM1_BKIN2, TIM1_CH4PE14PE10 — шарик J4: ADC3_IN14, ADC4_IN14, ADC5_IN14, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, QUADSPI1_CLK, SAI1_MCLK_B, TIM1_CH2NPE10VDDA — шарик J5VDDAVREF+ — шарик J6: VREFBUF_OUTVREF+PB2 — шарик J7: ADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP4_INM, HRTIM1_SCIN, I2C3_SMBA, LPTIM1_OUT, OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, QUADSPI1_BK2_IO1, RTC_OUT2, TIM20_CH1, TIM5_CH1PB2PA7 — шарик J8: ADC2_IN4, COMP2_INP, COMP2_OUT, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, QUADSPI1_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, UCPD1_FRSTX1, UCPD1_FRSTX2PA7VDD — шарик J9VDDWLCSP81, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

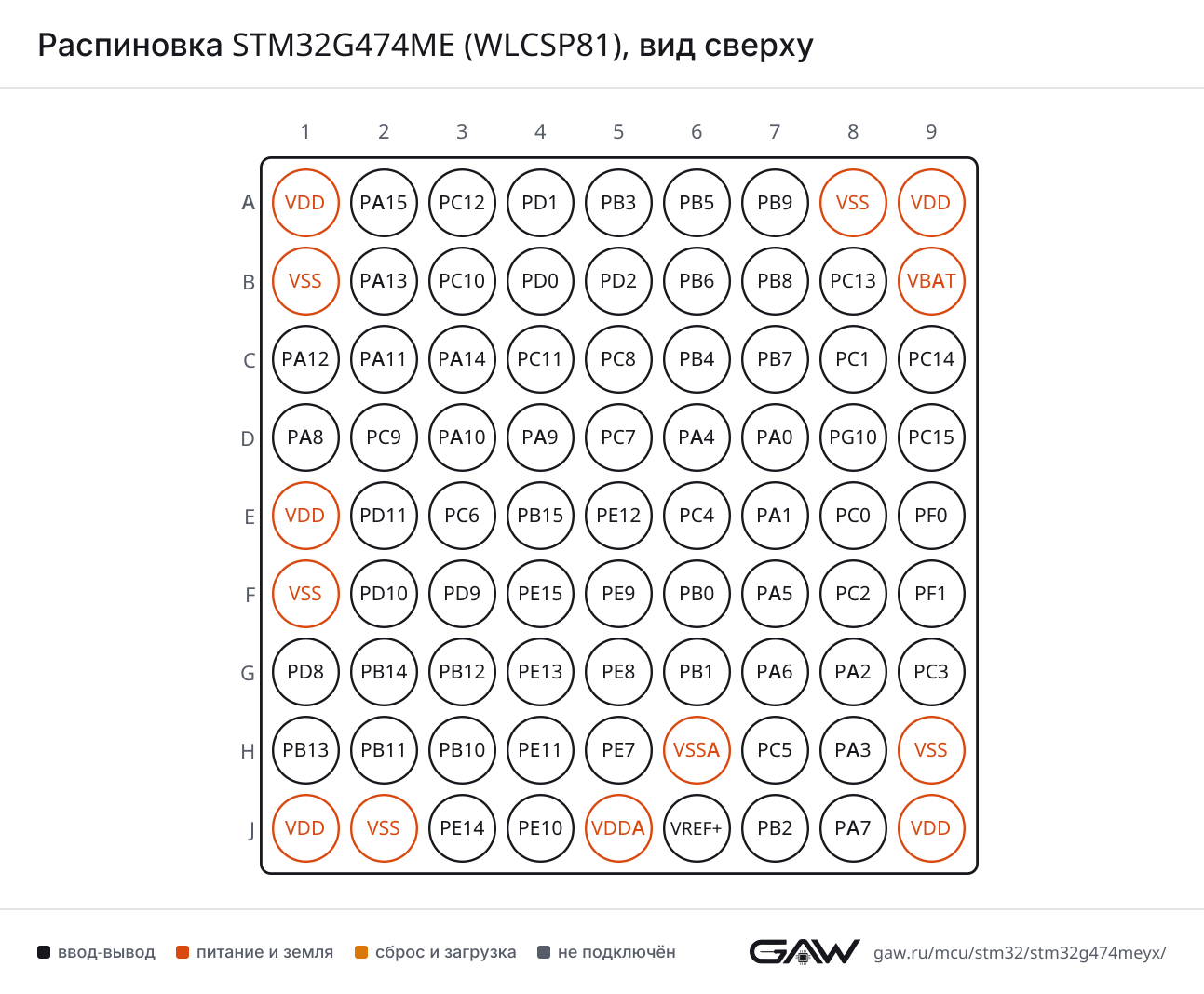

Распиновка STM32G474ME (WLCSP81), вид сверхуРаспиновка WLCSP81 картинкой
PNG, 1293 × 1068 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D1, AF7)
CTSPA11 (C2, AF7)
DEPA12 (C1, AF7)
NSSPA11 (C2, AF7)
RTSPA12 (C1, AF7)
RXPB7 (C7, AF7), PA10 (D3, AF7), PC5 (H7, AF7)
TXPB6 (B6, AF7), PA9 (D4, AF7), PC4 (E6, AF7)
USART2CKPB5 (A6, AF7), PA4 (D6, AF7)
CTSPA0 (D7, AF7)
DEPA1 (E7, AF7)
NSSPA0 (D7, AF7)
RTSPA1 (E7, AF7)
RXPA15 (A2, AF7), PB4 (C6, AF7), PA3 (H8, AF7)
TXPB3 (A5, AF7), PA14 (C3, AF7), PA2 (G8, AF7)
USART3CKPC12 (A3, AF7), PD10 (F2, AF7), PB12 (G3, AF7)
CTSPA13 (B2, AF7), PD11 (E2, AF7), PB13 (H1, AF7)
DEPB14 (G2, AF7)
NSSPA13 (B2, AF7), PD11 (E2, AF7), PB13 (H1, AF7)
RTSPB14 (G2, AF7)
RXPB8-BOOT0 (B7, AF7), PC11 (C4, AF7), PD9 (F3, AF7), PE15 (F4, AF7), PB11 (H2, AF7)
TXPB9 (A7, AF7), PC10 (B3, AF7), PD8 (G1, AF7), PB10 (H3, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (C7, AF14)
DEPA15 (A2, AF8)
RTSPA15 (A2, AF8)
RXPC11 (C4, AF5)
TXPC10 (B3, AF5)
UART5CTSPB5 (A6, AF14)
DEPB4 (C6, AF8)
RTSPB4 (C6, AF8)
RXPD2 (B5, AF5)
TXPC12 (A3, AF5)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (G7, AF12), PB13 (H1, AF8)
DEPB12 (G3, AF8), PB1 (G6, AF12)
RTSPB12 (G3, AF8), PB1 (G6, AF12)
RXPC0 (E8, AF8), PB10 (H3, AF8), PA3 (H8, AF12)
TXPC1 (C8, AF8), PA2 (G8, AF12), PB11 (H2, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (C6, AF5), PA6 (G7, AF5)
MOSIPB5 (A6, AF5), PA7 (J8, AF5)
NSSPA15 (A2, AF5), PA4 (D6, AF5)
SCKPB3 (A5, AF5), PA5 (F7, AF5)
SPI2MISOPA10 (D3, AF5), PB14 (G2, AF5)
MOSIPA11 (C2, AF5), PB15 (E4, AF5)
NSSPF0-OSC_IN (E9, AF5), PB12 (G3, AF5)
SCKPF1-OSC_OUT (F9, AF5), PB13 (H1, AF5)
SPI3MISOPC11 (C4, AF6), PB4 (C6, AF6)
MOSIPC12 (A3, AF6), PB5 (A6, AF6)
NSSPA15 (A2, AF6), PA4 (D6, AF6)
SCKPB3 (A5, AF6), PC10 (B3, AF6)
SPI4MISOPE13 (G4, AF5)
MOSIPE14 (J3, AF5)
NSSPE11 (H4, AF5)
SCKPE12 (E5, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (C1, AF5), PC9 (D2, AF5)
I2S2CKPF1-OSC_OUT (F9, AF5), PB13 (H1, AF5)
MCKPA8 (D1, AF5), PC6 (E3, AF6)
SDPA11 (C2, AF5), PB15 (E4, AF5)
WSPF0-OSC_IN (E9, AF5), PB12 (G3, AF5)
I2S3CKPB3 (A5, AF6), PC10 (B3, AF6)
MCKPA9 (D4, AF5), PC7 (D5, AF6)
SDPC12 (A3, AF6), PB5 (A6, AF6)
WSPA15 (A2, AF6), PA4 (D6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (A2, AF4), PA13 (B2, AF4), PB8-BOOT0 (B7, AF4)
SDAPB9 (A7, AF4), PA14 (C3, AF4), PB7 (C7, AF4)
SMBAPB5 (A6, AF4)
I2C2SCLPA9 (D4, AF4), PC4 (E6, AF4)
SDAPA8 (D1, AF4), PF0-OSC_IN (E9, AF4)
SMBAPA10 (D3, AF4), PB12 (G3, AF4)
I2C3SCLPC8 (C5, AF8), PA8 (D1, AF2)
SDAPB5 (A6, AF8), PC11 (C4, AF8), PC9 (D2, AF8)
SMBAPA9 (D4, AF2), PB2 (J7, AF4)
I2C4SCLPA13 (B2, AF3), PC6 (E3, AF8)
SDAPB7 (C7, AF3), PC7 (D5, AF8)
SMBAPA14 (C3, AF3), PD11 (E2, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPD0 (B4, AF9), PB8-BOOT0 (B7, AF9), PA11 (C2, AF9)
TXPD1 (A4, AF9), PB9 (A7, AF9), PA12 (C1, AF9)
FDCAN2RXPB5 (A6, AF9), PB12 (G3, AF9)
TXPB6 (B6, AF9), PB13 (H1, AF9)
FDCAN3RXPB3 (A5, AF11), PA8 (D1, AF11)
TXPA15 (A2, AF11), PB4 (C6, AF11)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C2)
DPPA12 (C1)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB6 (B6)
CC2PB4 (C6)
DBCC1PA9 (D4)
DBCC2PA10 (D3)
FRSTX1PC12 (A3, AF14), PB0 (F6, AF14), PA5 (F7, AF14), PA2 (G8, AF14), PA7 (J8, AF14)
FRSTX2PC12 (A3, AF14), PB0 (F6, AF14), PA5 (F7, AF14), PA2 (G8, AF14), PA7 (J8, AF14)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPI1BK1_IO0PE12 (E5, AF10), PB1 (G6, AF10)
BK1_IO1PB0 (F6, AF10), PE13 (G4, AF10)
BK1_IO2PE14 (J3, AF10), PA7 (J8, AF10)
BK1_IO3PE15 (F4, AF10), PA6 (G7, AF10)
BK1_NCSPA2 (G8, AF10), PB11 (H2, AF10), PE11 (H4, AF10)
BK2_IO0PC1 (C8, AF10)
BK2_IO1PC2 (F8, AF10), PB2 (J7, AF10)
BK2_IO2PC3 (G9, AF10)
BK2_IO3PC4 (E6, AF10)
CLKPB10 (H3, AF10), PA3 (H8, AF10), PE10 (J4, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8-BOOT0 (B7, AF3), PA3 (H8, AF3)
CK2PA8 (D1, AF12)
D1PA10 (D3, AF12), PC3 (G9, AF3)
D2PB9 (A7, AF3)
D3PC5 (H7, AF3)
FS_APB9 (A7, AF14), PA9 (D4, AF14)
FS_BPB6 (B6, AF14), PA14 (C3, AF13), PA4 (D6, AF13), PE9 (F5, AF13)
MCLK_APB8-BOOT0 (B7, AF14), PA3 (H8, AF13)
MCLK_BPB4 (C6, AF14), PE10 (J4, AF13)
SCK_APA8 (D1, AF14), PB10 (H3, AF14)
SCK_BPB3 (A5, AF14), PE8 (G5, AF13)
SD_APC1 (C8, AF13), PA10 (D3, AF14), PC3 (G9, AF13)
SD_BPB5 (A6, AF12), PA13 (B2, AF13), PE7 (H5, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C2), PC11 (C4), PD11 (E2), PB11 (H2), PE11 (H4)
EXTI15PA15 (A2), PC15-OSC32_OUT (D9), PB15 (E4), PE15 (F4)
IN1PA0 (D7)
IN2PA1 (E7)
IN3PA2 (G8)
IN4PA3 (H8)
IN5PB14 (G2)
IN6PC0 (E8)
IN7PC1 (C8)
IN8PC2 (F8)
IN9PC3 (G9)
IN10PF0-OSC_IN (E9)
IN11PB12 (G3)
IN12PB1 (G6)
IN14PB11 (H2)
IN15PB0 (F6)
ADC2EXTI11PA11 (C2), PC11 (C4), PD11 (E2), PB11 (H2), PE11 (H4)
EXTI15PA15 (A2), PC15-OSC32_OUT (D9), PB15 (E4), PE15 (F4)
IN1PA0 (D7)
IN2PA1 (E7)
IN3PA6 (G7)
IN4PA7 (J8)
IN5PC4 (E6)
IN6PC0 (E8)
IN7PC1 (C8)
IN8PC2 (F8)
IN9PC3 (G9)
IN10PF1-OSC_OUT (F9)
IN11PC5 (H7)
IN12PB2 (J7)
IN13PA5 (F7)
IN14PB11 (H2)
IN15PB15 (E4)
IN17PA4 (D6)
ADC3EXTI2PD2 (B5), PC2 (F8), PA2 (G8), PB2 (J7)
EXTI3PB3 (A5), PC3 (G9), PA3 (H8)
IN1PB1 (G6)
IN2PE9 (F5)
IN3PE13 (G4)
IN4PE7 (H5)
IN5PB13 (H1)
IN6PE8 (G5)
IN7PD10 (F2)
IN8PD11 (E2)
IN12PB0 (F6)
IN14PE10 (J4)
IN15PE11 (H4)
IN16PE12 (E5)
ADC4EXTI2PD2 (B5), PC2 (F8), PA2 (G8), PB2 (J7)
EXTI3PB3 (A5), PC3 (G9), PA3 (H8)
IN1PE14 (J3)
IN2PE15 (F4)
IN3PB12 (G3)
IN4PB14 (G2)
IN5PB15 (E4)
IN6PE8 (G5)
IN7PD10 (F2)
IN8PD11 (E2)
IN12PD8 (G1)
IN13PD9 (F3)
IN14PE10 (J4)
IN15PE11 (H4)
IN16PE12 (E5)
ADC5EXTI2PD2 (B5), PC2 (F8), PA2 (G8), PB2 (J7)
EXTI3PB3 (A5), PC3 (G9), PA3 (H8)
IN1PA8 (D1)
IN2PA9 (D4)
IN6PE8 (G5)
IN7PD10 (F2)
IN8PD11 (E2)
IN12PD8 (G1)
IN13PD9 (F3)
IN14PE10 (J4)
IN15PE11 (H4)
IN16PE12 (E5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A7), PC9 (D2), PA9 (D4), PD9 (F3), PE9 (F5)
EXTI10PC10 (B3), PA10 (D3), PG10-NRST (D8), PD10 (F2), PB10 (H3), PE10 (J4)
OUT1PA4 (D6)
OUT2PA5 (F7)
DAC2EXTI9PB9 (A7), PC9 (D2), PA9 (D4), PD9 (F3), PE9 (F5)
EXTI10PC10 (B3), PA10 (D3), PG10-NRST (D8), PD10 (F2), PB10 (H3), PE10 (J4)
OUT1PA6 (G7)
DAC3EXTI9PB9 (A7), PC9 (D2), PA9 (D4), PD9 (F3), PE9 (F5)
EXTI10PC10 (B3), PA10 (D3), PG10-NRST (D8), PD10 (F2), PB10 (H3), PE10 (J4)
DAC4EXTI9PB9 (A7), PC9 (D2), PA9 (D4), PD9 (F3), PE9 (F5)
EXTI10PC10 (B3), PA10 (D3), PG10-NRST (D8), PD10 (F2), PB10 (H3), PE10 (J4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA4 (D6), PA0 (D7)
INPPA1 (E7), PB1 (G6)
OUTPB8-BOOT0 (B7, AF8), PA11 (C2, AF8), PA0 (D7, AF8), PA6 (G7, AF8)
COMP2INMPA5 (F7), PA2 (G8)
INPPA3 (H8), PA7 (J8)
OUTPB9 (A7, AF8), PA12 (C1, AF8), PA2 (G8, AF8), PA7 (J8, AF8)
COMP3INMPC0 (E8), PF1-OSC_OUT (F9)
INPPC1 (C8), PA0 (D7)
OUTPB7 (C7, AF8), PB15 (E4, AF3), PC2 (F8, AF3)
COMP4INMPE8 (G5), PB2 (J7)
INPPB0 (F6), PE7 (H5)
OUTPB6 (B6, AF8), PB14 (G2, AF8), PB1 (G6, AF8)
COMP5INMPB10 (H3)
INPPB13 (H1)
OUTPA9 (D4, AF8), PC7 (D5, AF7)
COMP6INMPB15 (E4), PD10 (F2)
INPPD11 (E2), PB11 (H2)
OUTPA10 (D3, AF8), PC6 (E3, AF7)
COMP7INMPB12 (G3)
INPPB14 (G2)
OUTPC8 (C5, AF7), PA8 (D1, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPC5 (H7), PA3 (H8)
VINM_SECPC5 (H7), PA3 (H8)
VINM0PA3 (H8)
VINM1PC5 (H7)
VINPPA1 (E7), PA3 (H8), PA7 (J8)
VINP_SECPA1 (E7), PA3 (H8), PA7 (J8)
VOUTPA2 (G8)
OPAMP2VINMPA5 (F7), PC5 (H7)
VINM_SECPA5 (F7), PC5 (H7)
VINM0PA5 (F7)
VINM1PC5 (H7)
VINPPB0 (F6), PB14 (G2), PA7 (J8)
VINP_SECPB0 (F6), PB14 (G2), PA7 (J8)
VOUTPA6 (G7)
OPAMP3VINMPB10 (H3), PB2 (J7)
VINM_SECPB10 (H3), PB2 (J7)
VINM0PB2 (J7)
VINM1PB10 (H3)
VINPPA1 (E7), PB0 (F6), PB13 (H1)
VINP_SECPA1 (E7), PB0 (F6), PB13 (H1)
VOUTPB1 (G6)
OPAMP4VINMPD8 (G1), PB10 (H3)
VINM_SECPD8 (G1), PB10 (H3)
VINM0PB10 (H3)
VINM1PD8 (G1)
VINPPD11 (E2), PB13 (H1), PB11 (H2)
VINP_SECPD11 (E2), PB13 (H1), PB11 (H2)
VOUTPB12 (G3)
OPAMP5VINMPB15 (E4), PA3 (H8)
VINM_SECPB15 (E4), PA3 (H8)
VINM0PB15 (E4)
VINM1PA3 (H8)
VINPPB14 (G2), PC3 (G9)
VINP_SECPB14 (G2), PC3 (G9)
VOUTPA8 (D1)
OPAMP6VINMPA1 (E7), PB1 (G6)
VINM_SECPA1 (E7), PB1 (G6)
VINM0PA1 (E7)
VINM1PB1 (G6)
VINPPD9 (F3), PB12 (G3), PB13 (H1)
VINP_SECPD9 (F3), PB12 (G3), PB13 (H1)
VOUTPB11 (H2)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (J6)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA15 (A2, AF9), PB8-BOOT0 (B7, AF12), PC13 (B8, AF2), PA14 (C3, AF6), PE15 (F4, AF2), PB12 (G3, AF6), PA6 (G7, AF6), PB10 (H3, AF12)
BKIN2PA11 (C2, AF12), PC3 (G9, AF6), PE14 (J3, AF6)
CH1PA8 (D1, AF6), PC0 (E8, AF2), PE9 (F5, AF2)
CH1NPC13 (B8, AF4), PA11 (C2, AF6), PE8 (G5, AF2), PB13 (H1, AF6), PA7 (J8, AF6)
CH2PC1 (C8, AF2), PA9 (D4, AF6), PE11 (H4, AF2)
CH2NPA12 (C1, AF6), PB0 (F6, AF6), PB14 (G2, AF6), PE10 (J4, AF2)
CH3PA10 (D3, AF6), PC2 (F8, AF2), PE13 (G4, AF2)
CH3NPB9 (A7, AF12), PB15 (E4, AF4), PE12 (E5, AF2), PF0-OSC_IN (E9, AF6), PB1 (G6, AF6)
CH4PA11 (C2, AF11), PC3 (G9, AF2), PE14 (J3, AF2)
CH4NPE15 (F4, AF6), PC5 (H7, AF6)
ETRPA12 (C1, AF11), PC4 (E6, AF2), PE7 (H5, AF2)
TIM2CH1PA15 (A2, AF1), PA0 (D7, AF1), PA5 (F7, AF1)
CH2PB3 (A5, AF1), PA1 (E7, AF1)
CH3PA9 (D4, AF10), PA2 (G8, AF1), PB10 (H3, AF1)
CH4PA10 (D3, AF10), PB11 (H2, AF1), PA3 (H8, AF1)
ETRPA15 (A2, AF14), PA0 (D7, AF14), PA5 (F7, AF2)
TIM3CH1PB4 (C6, AF2), PC6 (E3, AF2), PA6 (G7, AF2)
CH2PB5 (A6, AF2), PC7 (D5, AF2), PA4 (D6, AF2), PA7 (J8, AF2)
CH3PC8 (C5, AF2), PB0 (F6, AF2)
CH4PB7 (C7, AF10), PC9 (D2, AF2), PB1 (G6, AF2)
ETRPB3 (A5, AF10), PD2 (B5, AF2)
TIM4CH1PB6 (B6, AF2), PA11 (C2, AF10)
CH2PA12 (C1, AF10), PB7 (C7, AF2)
CH3PA13 (B2, AF10), PB8-BOOT0 (B7, AF2)
CH4PB9 (A7, AF2)
ETRPB3 (A5, AF2), PA8 (D1, AF10)
TIM5CH1PA0 (D7, AF2), PB2 (J7, AF2)
CH2PC12 (A3, AF1), PA1 (E7, AF2)
CH3PE8 (G5, AF1), PA2 (G8, AF2)
CH4PE9 (F5, AF1), PA3 (H8, AF2)
ETRPD11 (E2, AF1), PB12 (G3, AF2)
TIM8BKINPD2 (B5, AF4), PB7 (C7, AF5), PA10 (D3, AF11), PA0 (D7, AF9), PA6 (G7, AF4)
BKIN2PD1 (A4, AF6), PB6 (B6, AF10), PC9 (D2, AF6)
CH1PA15 (A2, AF2), PB6 (B6, AF5), PC6 (E3, AF4)
CH1NPB3 (A5, AF4), PC10 (B3, AF4), PA7 (J8, AF4)
CH2PB8-BOOT0 (B7, AF10), PA14 (C3, AF5), PC7 (D5, AF4)
CH2NPC11 (C4, AF4), PB4 (C6, AF4), PB0 (F6, AF4)
CH3PB9 (A7, AF10), PC8 (C5, AF4)
CH3NPC12 (A3, AF4), PB5 (A6, AF3), PB1 (G6, AF4)
CH4PD1 (A4, AF4), PC9 (D2, AF4)
CH4NPD0 (B4, AF6), PC13 (B8, AF6)
ETRPB6 (B6, AF6), PA0 (D7, AF10)
TIM15BKINPA9 (D4, AF9), PC5 (H7, AF2)
CH1PB14 (G2, AF1), PA2 (G8, AF9)
CH1NPB15 (E4, AF2), PA1 (E7, AF9)
CH2PB15 (E4, AF1), PA3 (H8, AF9)
TIM16BKINPB5 (A6, AF1)
CH1PB8-BOOT0 (B7, AF1), PA12 (C1, AF1), PB4 (C6, AF1), PA6 (G7, AF1)
CH1NPA13 (B2, AF1), PB6 (B6, AF1)
TIM17BKINPB4 (C6, AF10), PA10 (D3, AF1)
CH1PB5 (A6, AF10), PB9 (A7, AF1), PA7 (J8, AF1)
CH1NPB7 (C7, AF1)
TIM20CH1PB2 (J7, AF3)
CH2PC2 (F8, AF6)
CH3PC8 (C5, AF6)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B6, AF11), PC3 (G9, AF1)
IN1PB5 (A6, AF11), PC0 (E8, AF1)
IN2PB7 (C7, AF11), PC2 (F8, AF1)
OUTPA14 (C3, AF1), PC1 (C8, AF1), PB2 (J7, AF1)

HRTIM — таймер высокого разрешения

БлокСигналВыводы
HRTIM1CHA1PA8 (D1, AF13)
CHA2PA9 (D4, AF13)
CHB1PA10 (D3, AF13)
CHB2PA11 (C2, AF13)
CHC1PB12 (G3, AF13)
CHC2PB13 (H1, AF13)
CHD1PB14 (G2, AF13)
CHD2PB15 (E4, AF13)
CHE1PC8 (C5, AF3)
CHE2PC9 (D2, AF3)
CHF1PC6 (E3, AF13)
CHF2PC7 (D5, AF13)
EEV1PC12 (A3, AF3)
EEV2PC11 (C4, AF3)
EEV3PB7 (C7, AF13)
EEV4PB6 (B6, AF13)
EEV5PB9 (A7, AF13)
EEV6PB5 (A6, AF13)
EEV7PB4 (C6, AF13)
EEV8PB8-BOOT0 (B7, AF13)
EEV9PB3 (A5, AF13)
EEV10PC6 (E3, AF3), PC5 (H7, AF13)
FLT1PA12 (C1, AF13)
FLT2PA15 (A2, AF13)
FLT3PB10 (H3, AF13)
FLT4PB11 (H2, AF13)
FLT5PC7 (D5, AF3), PB0 (F6, AF13)
FLT6PC10 (B3, AF13)
SCINPB6 (B6, AF12), PB2 (J7, AF13)
SCOUTPB3 (A5, AF12), PB1 (G6, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (B8)
OUT2PB2 (J7, AF0)
REFINPB15 (E4, AF0), PA1 (E7, AF0)
TSPC13 (B8)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (C3, AF0)
JTDIPA15 (A2, AF0)
JTDO-SWOPB3 (A5, AF0)
JTMS-SWDIOPA13 (B2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G8)
MCOPA8 (D1, AF0), PG10-NRST (D8, AF0)
OSC_INPF0-OSC_IN (E9)
OSC_OUTPF1-OSC_OUT (F9)
OSC32_INPC14-OSC32_IN (C9)
OSC32_OUTPC15-OSC32_OUT (D9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (B8)
RTC_TAMP2PA0 (D7)
SYS_WKUP1PA0 (D7)
SYS_WKUP2PC13 (B8)
SYS_WKUP4PA2 (G8)
SYS_WKUP5PC5 (H7)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 81 шарик корпуса WLCSP81 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, FDCAN3_TX (AF11), HRTIM1_FLT2 (AF13), I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1 (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF7)
A3PC12ввод-выводHRTIM1_EEV1 (AF3), I2S3_SD (AF6), SPI3_MOSI (AF6), TIM5_CH2 (AF1), TIM8_CH3N (AF4), UART5_TX (AF5), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14), USART3_CK (AF7)
A4PD1ввод-выводFDCAN1_TX (AF9), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
A5PB3ввод-выводADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, CRS_SYNC (AF3), FDCAN3_RX (AF11), HRTIM1_EEV9 (AF13), HRTIM1_SCOUT (AF12), I2S3_CK (AF6), SAI1_SCK_B (AF14), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), USART2_TX (AF7)
A6PB5ввод-выводFDCAN2_RX (AF9), HRTIM1_EEV6 (AF13), I2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), LPTIM1_IN1 (AF11), SAI1_SD_B (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), UART5_CTS (AF14), USART2_CK (AF7)
A7PB9ввод-выводCOMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, FDCAN1_TX (AF9), HRTIM1_EEV5 (AF13), I2C1_SDA (AF4), IR_OUT (AF6), SAI1_D2 (AF3), SAI1_FS_A (AF14), TIM17_CH1 (AF1), TIM1_CH3N (AF12), TIM4_CH4 (AF2), TIM8_CH3 (AF10), USART3_TX (AF7)
A8VSSпитание—
A9VDDпитание—
B1VSSпитание—
B2PA13ввод-выводI2C1_SCL (AF4), I2C4_SCL (AF3), IR_OUT (AF5), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
B3PC10ввод-выводDAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_FLT6 (AF13), I2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7)
B4PD0ввод-выводFDCAN1_RX (AF9), TIM8_CH4N (AF6)
B5PD2ввод-выводADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5)
B6PB6ввод-выводCOMP4_OUT (AF8), FDCAN2_TX (AF9), HRTIM1_EEV4 (AF13), HRTIM1_SCIN (AF12), LPTIM1_ETR (AF11), SAI1_FS_B (AF14), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), UCPD1_CC1, USART1_TX (AF7)
B7PB8-BOOT0ввод-выводCOMP1_OUT (AF8), FDCAN1_RX (AF9), HRTIM1_EEV8 (AF13), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF14), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), USART3_RX (AF7)
B8PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN (AF2), TIM1_CH1N (AF4), TIM8_CH4N (AF6)
B9VBATпитание—
C1PA12ввод-выводCOMP2_OUT (AF8), FDCAN1_TX (AF9), HRTIM1_FLT1 (AF13), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C2PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP1_OUT (AF8), FDCAN1_RX (AF9), HRTIM1_CHB2 (AF13), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
C3PA14ввод-выводI2C1_SDA (AF4), I2C4_SMBA (AF3), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), USART2_TX (AF7)
C4PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, HRTIM1_EEV2 (AF3), I2C3_SDA (AF8), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7)
C5PC8ввод-выводCOMP7_OUT (AF7), HRTIM1_CHE1 (AF3), I2C3_SCL (AF8), TIM20_CH3 (AF6), TIM3_CH3 (AF2), TIM8_CH3 (AF4)
C6PB4ввод-выводFDCAN3_TX (AF11), HRTIM1_EEV7 (AF13), SAI1_MCLK_B (AF14), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), UART5_DE (AF8), UART5_RTS (AF8), UCPD1_CC2, USART2_RX (AF7)
C7PB7ввод-выводCOMP3_OUT (AF8), HRTIM1_EEV3 (AF13), I2C1_SDA (AF4), I2C4_SDA (AF3), LPTIM1_IN2 (AF11), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), UART4_CTS (AF14), USART1_RX (AF7)
C8PC1ввод-выводADC1_IN7, ADC2_IN7, COMP3_INP, LPTIM1_OUT (AF1), LPUART1_TX (AF8), QUADSPI1_BK2_IO0 (AF10), SAI1_SD_A (AF13), TIM1_CH2 (AF2)
C9PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA8ввод-выводADC5_IN1, COMP7_OUT (AF8), FDCAN3_RX (AF11), HRTIM1_CHA1 (AF13), I2C2_SDA (AF4), I2C3_SCL (AF2), I2S2_MCK (AF5), OPAMP5_VOUT, RCC_MCO (AF0), SAI1_CK2 (AF12), SAI1_SCK_A (AF14), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
D2PC9ввод-выводDAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, HRTIM1_CHE2 (AF3), I2C3_SDA (AF8), I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
D3PA10ввод-выводCOMP6_OUT (AF8), CRS_SYNC (AF3), DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_CHB1 (AF13), I2C2_SMBA (AF4), SAI1_D1 (AF12), SAI1_SD_A (AF14), SPI2_MISO (AF5), SYS_PVD_IN, TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), UCPD1_DBCC2, USART1_RX (AF7)
D4PA9ввод-выводADC5_IN2, COMP5_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, HRTIM1_CHA2 (AF13), I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), SAI1_FS_A (AF14), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), UCPD1_DBCC1, USART1_TX (AF7)
D5PC7ввод-выводCOMP5_OUT (AF7), HRTIM1_CHF2 (AF13), HRTIM1_FLT5 (AF3), I2C4_SDA (AF8), I2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4)
D6PA4ввод-выводADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS (AF6), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), USART2_CK (AF7)
D7PA0ввод-выводADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT (AF8), COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_BKIN (AF9), TIM8_ETR (AF10), USART2_CTS (AF7), USART2_NSS (AF7)
D8PG10-NRSTввод-выводDAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, RCC_MCO (AF0)
D9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
E1VDDпитание—
E2PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_IN8, ADC4_IN8, ADC5_IN8, COMP6_INP, I2C4_SMBA (AF4), OPAMP4_VINP, OPAMP4_VINP_SEC, TIM5_ETR (AF1), USART3_CTS (AF7), USART3_NSS (AF7)
E3PC6ввод-выводCOMP6_OUT (AF7), HRTIM1_CHF1 (AF13), HRTIM1_EEV10 (AF3), I2C4_SCL (AF8), I2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
E4PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, ADC4_IN5, COMP3_OUT (AF3), COMP6_INM, HRTIM1_CHD2 (AF13), I2S2_SD (AF5), OPAMP5_VINM, OPAMP5_VINM0, OPAMP5_VINM_SEC, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
E5PE12ввод-выводADC3_IN16, ADC4_IN16, ADC5_IN16, QUADSPI1_BK1_IO0 (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF2)
E6PC4ввод-выводADC2_IN5, I2C2_SCL (AF4), QUADSPI1_BK2_IO3 (AF10), TIM1_ETR (AF2), USART1_TX (AF7)
E7PA1ввод-выводADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP6_VINM, OPAMP6_VINM0, OPAMP6_VINM_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
E8PC0ввод-выводADC1_IN6, ADC2_IN6, COMP3_INM, LPTIM1_IN1 (AF1), LPUART1_RX (AF8), TIM1_CH1 (AF2)
E9PF0-OSC_INввод-выводADC1_IN10, I2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
F1VSSпитание—
F2PD10ввод-выводADC3_IN7, ADC4_IN7, ADC5_IN7, COMP6_INM, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, USART3_CK (AF7)
F3PD9ввод-выводADC4_IN13, ADC5_IN13, DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, OPAMP6_VINP, OPAMP6_VINP_SEC, USART3_RX (AF7)
F4PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC4_IN2, QUADSPI1_BK1_IO3 (AF10), TIM1_BKIN (AF2), TIM1_CH4N (AF6), USART3_RX (AF7)
F5PE9ввод-выводADC3_IN2, DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, SAI1_FS_B (AF13), TIM1_CH1 (AF2), TIM5_CH4 (AF1)
F6PB0ввод-выводADC1_IN15, ADC3_IN12, COMP4_INP, HRTIM1_FLT5 (AF13), OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, QUADSPI1_BK1_IO1 (AF10), TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
F7PA5ввод-выводADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
F8PC2ввод-выводADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP3_OUT (AF3), LPTIM1_IN2 (AF1), QUADSPI1_BK2_IO1 (AF10), TIM1_CH3 (AF2), TIM20_CH2 (AF6)
F9PF1-OSC_OUTввод-выводADC2_IN10, COMP3_INM, I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
G1PD8ввод-выводADC4_IN12, ADC5_IN12, OPAMP4_VINM, OPAMP4_VINM1, OPAMP4_VINM_SEC, USART3_TX (AF7)
G2PB14ввод-выводADC1_IN5, ADC4_IN4, COMP4_OUT (AF8), COMP7_INP, HRTIM1_CHD1 (AF13), OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP5_VINP, OPAMP5_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), USART3_DE (AF7), USART3_RTS (AF7)
G3PB12ввод-выводADC1_IN11, ADC4_IN3, COMP7_INM, FDCAN2_RX (AF9), HRTIM1_CHC1 (AF13), I2C2_SMBA (AF4), I2S2_WS (AF5), LPUART1_DE (AF8), LPUART1_RTS (AF8), OPAMP4_VOUT, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_NSS (AF5), TIM1_BKIN (AF6), TIM5_ETR (AF2), USART3_CK (AF7)
G4PE13ввод-выводADC3_IN3, QUADSPI1_BK1_IO1 (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF2)
G5PE8ввод-выводADC3_IN6, ADC4_IN6, ADC5_IN6, COMP4_INM, SAI1_SCK_B (AF13), TIM1_CH1N (AF2), TIM5_CH3 (AF1)
G6PB1ввод-выводADC1_IN12, ADC3_IN1, COMP1_INP, COMP4_OUT (AF8), HRTIM1_SCOUT (AF13), LPUART1_DE (AF12), LPUART1_RTS (AF12), OPAMP3_VOUT, OPAMP6_VINM, OPAMP6_VINM1, OPAMP6_VINM_SEC, QUADSPI1_BK1_IO0 (AF10), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4)
G7PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), DAC2_OUT1, LPUART1_CTS (AF12), OPAMP2_VOUT, QUADSPI1_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4)
G8PA2ввод-выводADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP2_INM, COMP2_OUT (AF8), LPUART1_TX (AF12), OPAMP1_VOUT, QUADSPI1_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14), USART2_TX (AF7)
G9PC3ввод-выводADC1_IN9, ADC2_IN9, ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, LPTIM1_ETR (AF1), OPAMP5_VINP, OPAMP5_VINP_SEC, QUADSPI1_BK2_IO2 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
H1PB13ввод-выводADC3_IN5, COMP5_INP, FDCAN2_TX (AF9), HRTIM1_CHC2 (AF13), I2S2_CK (AF5), LPUART1_CTS (AF8), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), USART3_CTS (AF7), USART3_NSS (AF7)
H2PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, HRTIM1_FLT4 (AF13), LPUART1_TX (AF8), OPAMP4_VINP, OPAMP4_VINP_SEC, OPAMP6_VOUT, QUADSPI1_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
H3PB10ввод-выводCOMP5_INM, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_FLT3 (AF13), LPUART1_RX (AF8), OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM0, OPAMP4_VINM_SEC, QUADSPI1_CLK (AF10), SAI1_SCK_A (AF14), TIM1_BKIN (AF12), TIM2_CH3 (AF1), USART3_TX (AF7)
H4PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_IN15, ADC4_IN15, ADC5_IN15, QUADSPI1_BK1_NCS (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF2)
H5PE7ввод-выводADC3_IN4, COMP4_INP, SAI1_SD_B (AF13), TIM1_ETR (AF2)
H6VSSAпитание—
H7PC5ввод-выводADC2_IN11, HRTIM1_EEV10 (AF13), OPAMP1_VINM, OPAMP1_VINM1, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM1, OPAMP2_VINM_SEC, SAI1_D3 (AF3), SYS_WKUP5, TIM15_BKIN (AF2), TIM1_CH4N (AF6), USART1_RX (AF7)
H8PA3ввод-выводADC1_IN4, ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, COMP2_INP, LPUART1_RX (AF12), OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP5_VINM, OPAMP5_VINM1, OPAMP5_VINM_SEC, QUADSPI1_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF9), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
H9VSSпитание—
J1VDDпитание—
J2VSSпитание—
J3PE14ввод-выводADC4_IN1, QUADSPI1_BK1_IO2 (AF10), SPI4_MOSI (AF5), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
J4PE10ввод-выводADC3_IN14, ADC4_IN14, ADC5_IN14, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, QUADSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF2)
J5VDDAпитание—
J6VREF+служебныйVREFBUF_OUT
J7PB2ввод-выводADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP4_INM, HRTIM1_SCIN (AF13), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, QUADSPI1_BK2_IO1 (AF10), RTC_OUT2 (AF0), TIM20_CH1 (AF3), TIM5_CH1 (AF2)
J8PA7ввод-выводADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, QUADSPI1_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
J9VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB9резервное питание: часы реального времени и резервные регистры
VDDA1, A9, E1, J1, J9питание цифровой части и линий ввода-вывода
VDDAJ5питание аналоговой части: АЦП, ЦАП, генераторы
VSSA8, B1, F1, H9, J2общий провод (земля)
VSSAH6общий провод аналоговой части
VREF+J6верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G474MEYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G474MESTM32G474MEYx512 КБ128 КБ

Линейка STM32G4x4, семейство STM32G4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP81, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G484MESTM32G4x481 из 81выводы совпадают полностьютолько у него: AES
STM32G471MESTM32G4x181 из 81выводы совпадают полностьютолько у этого: ADC4, ADC5, COMP5, COMP6, COMP7, DAC2, DAC4, FDCAN3, HRTIM1, OPAMP4, OPAMP5
STM32G473MESTM32G4x381 из 81выводы совпадают полностьютолько у этого: HRTIM1
STM32G483MESTM32G4x381 из 81выводы совпадают полностьютолько у этого: HRTIM1; только у него: AES

Частые вопросы

На каких выводах USART1 у STM32G474ME?

В корпусе WLCSP81 сигнал USART1_TX выведен на PB6 (шарик B6, AF7) или PA9 (шарик D4, AF7) или PC4 (шарик E6, AF7), USART1_RX — на PB7 (шарик C7, AF7) или PA10 (шарик D3, AF7) или PC5 (шарик H7, AF7).

Где у STM32G474ME выводы SWD для программатора?

SWDIO — PA13 (шарик B2, AF0), SWCLK — PA14 (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G474ME?

I2C1_SCL — PA15 (шарик A2, AF4) или PA13 (шарик B2, AF4) или PB8-BOOT0 (шарик B7, AF4), I2C1_SDA — PB9 (шарик A7, AF4) или PA14 (шарик C3, AF4) или PB7 (шарик C7, AF4).

Сколько выводов ввода-вывода у STM32G474ME в корпусе WLCSP81?

67 из 81. Ещё 13 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32G474ME?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
