STM32G484RE в корпусе LQFP64: распиновка

STM32G484RE — микроконтроллер STM32G4 на ядре Cortex-M4 с частотой до 170 МГц: 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 170 МГц
Флеш-память
512 КБ
ОЗУ
128 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
52
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G484RE в корпусе LQFP64, вид сверхуSTM32G484RELQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN, TIM1_CH1N, TIM8_CH4N2PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: ADC1_IN10, I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3N5PF0-OSC_INPF1-OSC_OUT — вывод 6: ADC2_IN10, COMP3_INM, I2S2_CK, RCC_OSC_OUT, SPI2_SCK6PF1-OSC_OUTPG10-NRST — вывод 7: DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, RCC_MCO7PG10-NRSTPC0 — вывод 8: ADC1_IN6, ADC2_IN6, COMP3_INM, LPTIM1_IN1, LPUART1_RX, TIM1_CH18PC0PC1 — вывод 9: ADC1_IN7, ADC2_IN7, COMP3_INP, LPTIM1_OUT, LPUART1_TX, QUADSPI1_BK2_IO0, SAI1_SD_A, TIM1_CH29PC1PC2 — вывод 10: ADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP3_OUT, LPTIM1_IN2, QUADSPI1_BK2_IO1, TIM1_CH3, TIM20_CH210PC2PC3 — вывод 11: ADC1_IN9, ADC2_IN9, ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, LPTIM1_ETR, OPAMP5_VINP, OPAMP5_VINP_SEC, QUADSPI1_BK2_IO2, SAI1_D1, SAI1_SD_A, TIM1_BKIN2, TIM1_CH411PC3PA0 — вывод 12: ADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT, COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_BKIN, TIM8_ETR, USART2_CTS, USART2_NSS12PA0PA1 — вывод 13: ADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP6_VINM, OPAMP6_VINM0, OPAMP6_VINM_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TIM5_CH2, USART2_DE, USART2_RTS13PA1PA2 — вывод 14: ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP2_INM, COMP2_OUT, LPUART1_TX, OPAMP1_VOUT, QUADSPI1_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX14PA2VSS — вывод 1515VSSVDD — вывод 1616VDDPA3 — вывод 17: ADC1_IN4, ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, COMP2_INP, LPUART1_RX, OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP5_VINM, OPAMP5_VINM1, OPAMP5_VINM_SEC, QUADSPI1_CLK, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX17PA3PA4 — вывод 18: ADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, TIM3_CH2, USART2_CK18PA4PA5 — вывод 19: ADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX219PA5PA6 — вывод 20: ADC2_IN3, COMP1_OUT, DAC2_OUT1, LPUART1_CTS, OPAMP2_VOUT, QUADSPI1_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN20PA6PA7 — вывод 21: ADC2_IN4, COMP2_INP, COMP2_OUT, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, QUADSPI1_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, UCPD1_FRSTX1, UCPD1_FRSTX221PA7PC4 — вывод 22: ADC2_IN5, I2C2_SCL, QUADSPI1_BK2_IO3, TIM1_ETR, USART1_TX22PC4PC5 — вывод 23: ADC2_IN11, HRTIM1_EEV10, OPAMP1_VINM, OPAMP1_VINM1, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM1, OPAMP2_VINM_SEC, SAI1_D3, SYS_WKUP5, TIM15_BKIN, TIM1_CH4N, USART1_RX23PC5PB0 — вывод 24: ADC1_IN15, ADC3_IN12, COMP4_INP, HRTIM1_FLT5, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, QUADSPI1_BK1_IO1, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX224PB0PB1 — вывод 25: ADC1_IN12, ADC3_IN1, COMP1_INP, COMP4_OUT, HRTIM1_SCOUT, LPUART1_DE, LPUART1_RTS, OPAMP3_VOUT, OPAMP6_VINM, OPAMP6_VINM1, OPAMP6_VINM_SEC, QUADSPI1_BK1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N25PB1PB2 — вывод 26: ADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP4_INM, HRTIM1_SCIN, I2C3_SMBA, LPTIM1_OUT, OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, QUADSPI1_BK2_IO1, RTC_OUT2, TIM20_CH1, TIM5_CH126PB2VSSA — вывод 2727VSSAVREF+ — вывод 28: VREFBUF_OUT28VREF+VDDA — вывод 2929VDDAPB10 — вывод 30: COMP5_INM, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_FLT3, LPUART1_RX, OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM0, OPAMP4_VINM_SEC, QUADSPI1_CLK, SAI1_SCK_A, TIM1_BKIN, TIM2_CH3, USART3_TX30PB10VSS — вывод 3131VSSVDD — вывод 3232VDDPB11 — вывод 33: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, HRTIM1_FLT4, LPUART1_TX, OPAMP4_VINP, OPAMP4_VINP_SEC, OPAMP6_VOUT, QUADSPI1_BK1_NCS, TIM2_CH4, USART3_RX33PB11PB12 — вывод 34: ADC1_IN11, ADC4_IN3, COMP7_INM, FDCAN2_RX, HRTIM1_CHC1, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, OPAMP4_VOUT, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_NSS, TIM1_BKIN, TIM5_ETR, USART3_CK34PB12PB13 — вывод 35: ADC3_IN5, COMP5_INP, FDCAN2_TX, HRTIM1_CHC2, I2S2_CK, LPUART1_CTS, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_SCK, TIM1_CH1N, USART3_CTS, USART3_NSS35PB13PB14 — вывод 36: ADC1_IN5, ADC4_IN4, COMP4_OUT, COMP7_INP, HRTIM1_CHD1, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP5_VINP, OPAMP5_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, USART3_DE, USART3_RTS36PB14PB15 — вывод 37: ADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, ADC4_IN5, COMP3_OUT, COMP6_INM, HRTIM1_CHD2, I2S2_SD, OPAMP5_VINM, OPAMP5_VINM0, OPAMP5_VINM_SEC, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N37PB15PC6 — вывод 38: COMP6_OUT, HRTIM1_CHF1, HRTIM1_EEV10, I2C4_SCL, I2S2_MCK, TIM3_CH1, TIM8_CH138PC6PC7 — вывод 39: COMP5_OUT, HRTIM1_CHF2, HRTIM1_FLT5, I2C4_SDA, I2S3_MCK, TIM3_CH2, TIM8_CH239PC7PC8 — вывод 40: COMP7_OUT, HRTIM1_CHE1, I2C3_SCL, TIM20_CH3, TIM3_CH3, TIM8_CH340PC8PC9 — вывод 41: DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, HRTIM1_CHE2, I2C3_SDA, I2S_CKIN, TIM3_CH4, TIM8_BKIN2, TIM8_CH441PC9PA8 — вывод 42: ADC5_IN1, COMP7_OUT, FDCAN3_RX, HRTIM1_CHA1, I2C2_SDA, I2C3_SCL, I2S2_MCK, OPAMP5_VOUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, TIM4_ETR, USART1_CK42PA8PA9 — вывод 43: ADC5_IN2, COMP5_OUT, DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, HRTIM1_CHA2, I2C2_SCL, I2C3_SMBA, I2S3_MCK, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, TIM2_CH3, UCPD1_DBCC1, USART1_TX43PA9PA10 — вывод 44: COMP6_OUT, CRS_SYNC, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_CHB1, I2C2_SMBA, SAI1_D1, SAI1_SD_A, SPI2_MISO, SYS_PVD_IN, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, UCPD1_DBCC2, USART1_RX44PA10PA11 — вывод 45: ADC1_EXTI11, ADC2_EXTI11, COMP1_OUT, FDCAN1_RX, HRTIM1_CHB2, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USART1_NSS, USB_DM45PA11PA12 — вывод 46: COMP2_OUT, FDCAN1_TX, HRTIM1_FLT1, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DP46PA12VSS — вывод 4747VSSVDD — вывод 4848VDDPA13 — вывод 49: I2C1_SCL, I2C4_SCL, IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, USART3_CTS, USART3_NSS49PA13PA14 — вывод 50: I2C1_SDA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, USART2_TX50PA14PA15 — вывод 51: ADC1_EXTI15, ADC2_EXTI15, FDCAN3_TX, HRTIM1_FLT2, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TIM8_CH1, UART4_DE, UART4_RTS, USART2_RX51PA15PC10 — вывод 52: DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_FLT6, I2S3_CK, SPI3_SCK, TIM8_CH1N, UART4_TX, USART3_TX52PC10PC11 — вывод 53: ADC1_EXTI11, ADC2_EXTI11, HRTIM1_EEV2, I2C3_SDA, SPI3_MISO, TIM8_CH2N, UART4_RX, USART3_RX53PC11PC12 — вывод 54: HRTIM1_EEV1, I2S3_SD, SPI3_MOSI, TIM5_CH2, TIM8_CH3N, UART5_TX, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK54PC12PD2 — вывод 55: ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, TIM3_ETR, TIM8_BKIN, UART5_RX55PD2PB3 — вывод 56: ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, CRS_SYNC, FDCAN3_RX, HRTIM1_EEV9, HRTIM1_SCOUT, I2S3_CK, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, USART2_TX56PB3PB4 — вывод 57: FDCAN3_TX, HRTIM1_EEV7, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, UART5_DE, UART5_RTS, UCPD1_CC2, USART2_RX57PB4PB5 — вывод 58: FDCAN2_RX, HRTIM1_EEV6, I2C1_SMBA, I2C3_SDA, I2S3_SD, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, UART5_CTS, USART2_CK58PB5PB6 — вывод 59: COMP4_OUT, FDCAN2_TX, HRTIM1_EEV4, HRTIM1_SCIN, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, UCPD1_CC1, USART1_TX59PB6PB7 — вывод 60: COMP3_OUT, HRTIM1_EEV3, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, UART4_CTS, USART1_RX60PB7PB8-BOOT0 — вывод 61: COMP1_OUT, FDCAN1_RX, HRTIM1_EEV8, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, USART3_RX61PB8-BOOT0PB9 — вывод 62: COMP2_OUT, DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, FDCAN1_TX, HRTIM1_EEV5, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, TIM17_CH1, TIM1_CH3N, TIM4_CH4, TIM8_CH3, USART3_TX62PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

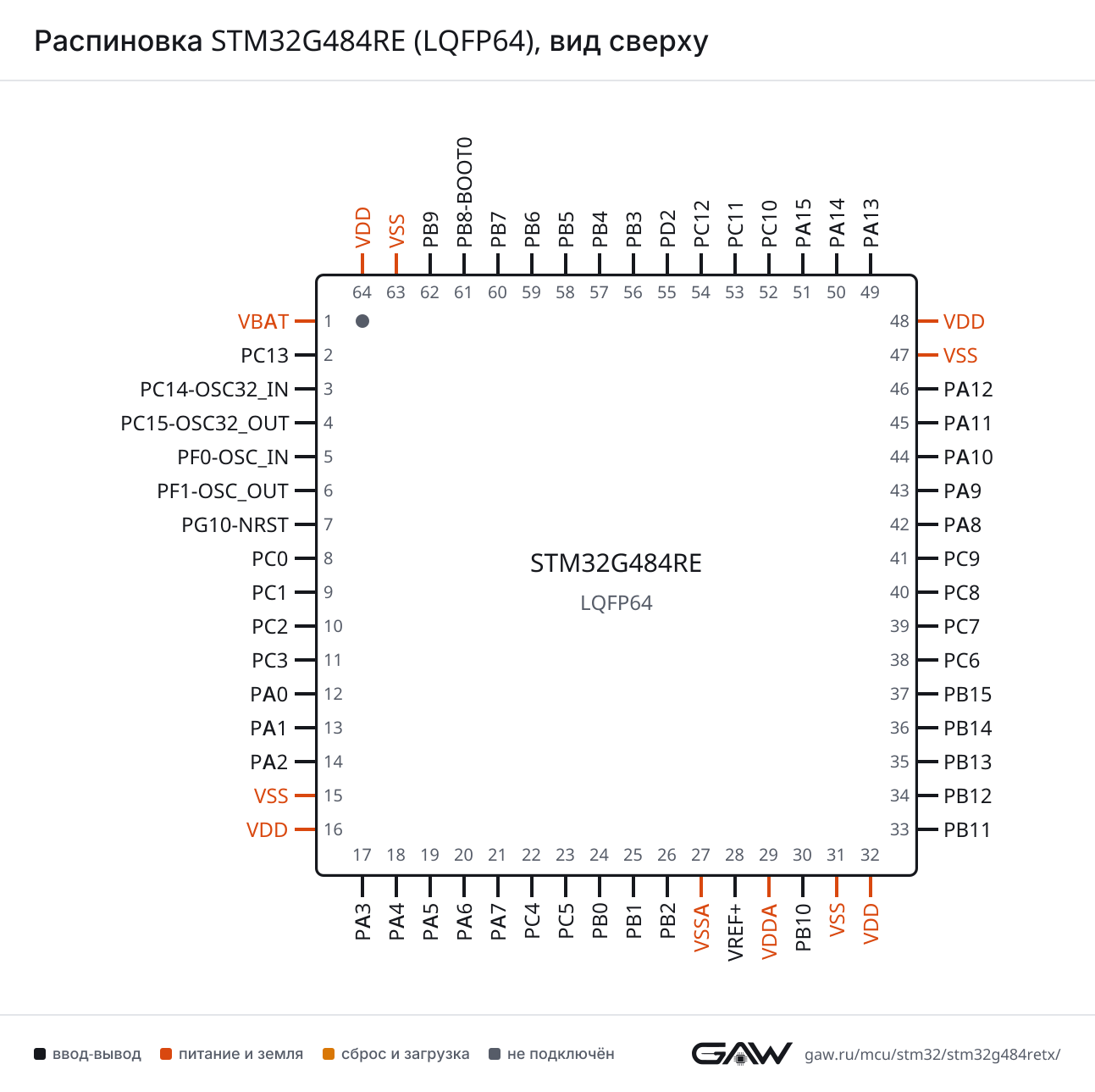

Распиновка STM32G484RE (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1289 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (42, AF7)
CTSPA11 (45, AF7)
DEPA12 (46, AF7)
NSSPA11 (45, AF7)
RTSPA12 (46, AF7)
RXPC5 (23, AF7), PA10 (44, AF7), PB7 (60, AF7)
TXPC4 (22, AF7), PA9 (43, AF7), PB6 (59, AF7)
USART2CKPA4 (18, AF7), PB5 (58, AF7)
CTSPA0 (12, AF7)
DEPA1 (13, AF7)
NSSPA0 (12, AF7)
RTSPA1 (13, AF7)
RXPA3 (17, AF7), PA15 (51, AF7), PB4 (57, AF7)
TXPA2 (14, AF7), PA14 (50, AF7), PB3 (56, AF7)
USART3CKPB12 (34, AF7), PC12 (54, AF7)
CTSPB13 (35, AF7), PA13 (49, AF7)
DEPB14 (36, AF7)
NSSPB13 (35, AF7), PA13 (49, AF7)
RTSPB14 (36, AF7)
RXPB11 (33, AF7), PC11 (53, AF7), PB8-BOOT0 (61, AF7)
TXPB10 (30, AF7), PC10 (52, AF7), PB9 (62, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (60, AF14)
DEPA15 (51, AF8)
RTSPA15 (51, AF8)
RXPC11 (53, AF5)
TXPC10 (52, AF5)
UART5CTSPB5 (58, AF14)
DEPB4 (57, AF8)
RTSPB4 (57, AF8)
RXPD2 (55, AF5)
TXPC12 (54, AF5)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (20, AF12), PB13 (35, AF8)
DEPB1 (25, AF12), PB12 (34, AF8)
RTSPB1 (25, AF12), PB12 (34, AF8)
RXPC0 (8, AF8), PA3 (17, AF12), PB10 (30, AF8)
TXPC1 (9, AF8), PA2 (14, AF12), PB11 (33, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (20, AF5), PB4 (57, AF5)
MOSIPA7 (21, AF5), PB5 (58, AF5)
NSSPA4 (18, AF5), PA15 (51, AF5)
SCKPA5 (19, AF5), PB3 (56, AF5)
SPI2MISOPB14 (36, AF5), PA10 (44, AF5)
MOSIPB15 (37, AF5), PA11 (45, AF5)
NSSPF0-OSC_IN (5, AF5), PB12 (34, AF5)
SCKPF1-OSC_OUT (6, AF5), PB13 (35, AF5)
SPI3MISOPC11 (53, AF6), PB4 (57, AF6)
MOSIPC12 (54, AF6), PB5 (58, AF6)
NSSPA4 (18, AF6), PA15 (51, AF6)
SCKPC10 (52, AF6), PB3 (56, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (41, AF5), PA12 (46, AF5)
I2S2CKPF1-OSC_OUT (6, AF5), PB13 (35, AF5)
MCKPC6 (38, AF6), PA8 (42, AF5)
SDPB15 (37, AF5), PA11 (45, AF5)
WSPF0-OSC_IN (5, AF5), PB12 (34, AF5)
I2S3CKPC10 (52, AF6), PB3 (56, AF6)
MCKPC7 (39, AF6), PA9 (43, AF5)
SDPC12 (54, AF6), PB5 (58, AF6)
WSPA4 (18, AF6), PA15 (51, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA13 (49, AF4), PA15 (51, AF4), PB8-BOOT0 (61, AF4)
SDAPA14 (50, AF4), PB7 (60, AF4), PB9 (62, AF4)
SMBAPB5 (58, AF4)
I2C2SCLPC4 (22, AF4), PA9 (43, AF4)
SDAPF0-OSC_IN (5, AF4), PA8 (42, AF4)
SMBAPB12 (34, AF4), PA10 (44, AF4)
I2C3SCLPC8 (40, AF8), PA8 (42, AF2)
SDAPC9 (41, AF8), PC11 (53, AF8), PB5 (58, AF8)
SMBAPB2 (26, AF4), PA9 (43, AF2)
I2C4SCLPC6 (38, AF8), PA13 (49, AF3)
SDAPC7 (39, AF8), PB7 (60, AF3)
SMBAPA14 (50, AF3)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (45, AF9), PB8-BOOT0 (61, AF9)
TXPA12 (46, AF9), PB9 (62, AF9)
FDCAN2RXPB12 (34, AF9), PB5 (58, AF9)
TXPB13 (35, AF9), PB6 (59, AF9)
FDCAN3RXPA8 (42, AF11), PB3 (56, AF11)
TXPA15 (51, AF11), PB4 (57, AF11)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (45)
DPPA12 (46)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB6 (59)
CC2PB4 (57)
DBCC1PA9 (43)
DBCC2PA10 (44)
FRSTX1PA2 (14, AF14), PA5 (19, AF14), PA7 (21, AF14), PB0 (24, AF14), PC12 (54, AF14)
FRSTX2PA2 (14, AF14), PA5 (19, AF14), PA7 (21, AF14), PB0 (24, AF14), PC12 (54, AF14)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPI1BK1_IO0PB1 (25, AF10)
BK1_IO1PB0 (24, AF10)
BK1_IO2PA7 (21, AF10)
BK1_IO3PA6 (20, AF10)
BK1_NCSPA2 (14, AF10), PB11 (33, AF10)
BK2_IO0PC1 (9, AF10)
BK2_IO1PC2 (10, AF10), PB2 (26, AF10)
BK2_IO2PC3 (11, AF10)
BK2_IO3PC4 (22, AF10)
CLKPA3 (17, AF10), PB10 (30, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA3 (17, AF3), PB8-BOOT0 (61, AF3)
CK2PA8 (42, AF12)
D1PC3 (11, AF3), PA10 (44, AF12)
D2PB9 (62, AF3)
D3PC5 (23, AF3)
FS_APA9 (43, AF14), PB9 (62, AF14)
FS_BPA4 (18, AF13), PA14 (50, AF13), PB6 (59, AF14)
MCLK_APA3 (17, AF13), PB8-BOOT0 (61, AF14)
MCLK_BPB4 (57, AF14)
SCK_APB10 (30, AF14), PA8 (42, AF14)
SCK_BPB3 (56, AF14)
SD_APC1 (9, AF13), PC3 (11, AF13), PA10 (44, AF14)
SD_BPA13 (49, AF13), PB5 (58, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (33), PA11 (45), PC11 (53)
EXTI15PC15-OSC32_OUT (4), PB15 (37), PA15 (51)
IN1PA0 (12)
IN2PA1 (13)
IN3PA2 (14)
IN4PA3 (17)
IN5PB14 (36)
IN6PC0 (8)
IN7PC1 (9)
IN8PC2 (10)
IN9PC3 (11)
IN10PF0-OSC_IN (5)
IN11PB12 (34)
IN12PB1 (25)
IN14PB11 (33)
IN15PB0 (24)
ADC2EXTI11PB11 (33), PA11 (45), PC11 (53)
EXTI15PC15-OSC32_OUT (4), PB15 (37), PA15 (51)
IN1PA0 (12)
IN2PA1 (13)
IN3PA6 (20)
IN4PA7 (21)
IN5PC4 (22)
IN6PC0 (8)
IN7PC1 (9)
IN8PC2 (10)
IN9PC3 (11)
IN10PF1-OSC_OUT (6)
IN11PC5 (23)
IN12PB2 (26)
IN13PA5 (19)
IN14PB11 (33)
IN15PB15 (37)
IN17PA4 (18)
ADC3EXTI2PC2 (10), PA2 (14), PB2 (26), PD2 (55)
EXTI3PC3 (11), PA3 (17), PB3 (56)
IN1PB1 (25)
IN5PB13 (35)
IN12PB0 (24)
ADC4EXTI2PC2 (10), PA2 (14), PB2 (26), PD2 (55)
EXTI3PC3 (11), PA3 (17), PB3 (56)
IN3PB12 (34)
IN4PB14 (36)
IN5PB15 (37)
ADC5EXTI2PC2 (10), PA2 (14), PB2 (26), PD2 (55)
EXTI3PC3 (11), PA3 (17), PB3 (56)
IN1PA8 (42)
IN2PA9 (43)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (41), PA9 (43), PB9 (62)
EXTI10PG10-NRST (7), PB10 (30), PA10 (44), PC10 (52)
OUT1PA4 (18)
OUT2PA5 (19)
DAC2EXTI9PC9 (41), PA9 (43), PB9 (62)
EXTI10PG10-NRST (7), PB10 (30), PA10 (44), PC10 (52)
OUT1PA6 (20)
DAC3EXTI9PC9 (41), PA9 (43), PB9 (62)
EXTI10PG10-NRST (7), PB10 (30), PA10 (44), PC10 (52)
DAC4EXTI9PC9 (41), PA9 (43), PB9 (62)
EXTI10PG10-NRST (7), PB10 (30), PA10 (44), PC10 (52)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (12), PA4 (18)
INPPA1 (13), PB1 (25)
OUTPA0 (12, AF8), PA6 (20, AF8), PA11 (45, AF8), PB8-BOOT0 (61, AF8)
COMP2INMPA2 (14), PA5 (19)
INPPA3 (17), PA7 (21)
OUTPA2 (14, AF8), PA7 (21, AF8), PA12 (46, AF8), PB9 (62, AF8)
COMP3INMPF1-OSC_OUT (6), PC0 (8)
INPPC1 (9), PA0 (12)
OUTPC2 (10, AF3), PB15 (37, AF3), PB7 (60, AF8)
COMP4INMPB2 (26)
INPPB0 (24)
OUTPB1 (25, AF8), PB14 (36, AF8), PB6 (59, AF8)
COMP5INMPB10 (30)
INPPB13 (35)
OUTPC7 (39, AF7), PA9 (43, AF8)
COMP6INMPB15 (37)
INPPB11 (33)
OUTPC6 (38, AF7), PA10 (44, AF8)
COMP7INMPB12 (34)
INPPB14 (36)
OUTPC8 (40, AF7), PA8 (42, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (17), PC5 (23)
VINM_SECPA3 (17), PC5 (23)
VINM0PA3 (17)
VINM1PC5 (23)
VINPPA1 (13), PA3 (17), PA7 (21)
VINP_SECPA1 (13), PA3 (17), PA7 (21)
VOUTPA2 (14)
OPAMP2VINMPA5 (19), PC5 (23)
VINM_SECPA5 (19), PC5 (23)
VINM0PA5 (19)
VINM1PC5 (23)
VINPPA7 (21), PB0 (24), PB14 (36)
VINP_SECPA7 (21), PB0 (24), PB14 (36)
VOUTPA6 (20)
OPAMP3VINMPB2 (26), PB10 (30)
VINM_SECPB2 (26), PB10 (30)
VINM0PB2 (26)
VINM1PB10 (30)
VINPPA1 (13), PB0 (24), PB13 (35)
VINP_SECPA1 (13), PB0 (24), PB13 (35)
VOUTPB1 (25)
OPAMP4VINMPB10 (30)
VINM_SECPB10 (30)
VINM0PB10 (30)
VINPPB11 (33), PB13 (35)
VINP_SECPB11 (33), PB13 (35)
VOUTPB12 (34)
OPAMP5VINMPA3 (17), PB15 (37)
VINM_SECPA3 (17), PB15 (37)
VINM0PB15 (37)
VINM1PA3 (17)
VINPPC3 (11), PB14 (36)
VINP_SECPC3 (11), PB14 (36)
VOUTPA8 (42)
OPAMP6VINMPA1 (13), PB1 (25)
VINM_SECPA1 (13), PB1 (25)
VINM0PA1 (13)
VINM1PB1 (25)
VINPPB12 (34), PB13 (35)
VINP_SECPB12 (34), PB13 (35)
VOUTPB11 (33)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (28)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC13 (2, AF2), PA6 (20, AF6), PB10 (30, AF12), PB12 (34, AF6), PA14 (50, AF6), PA15 (51, AF9), PB8-BOOT0 (61, AF12)
BKIN2PC3 (11, AF6), PA11 (45, AF12)
CH1PC0 (8, AF2), PA8 (42, AF6)
CH1NPC13 (2, AF4), PA7 (21, AF6), PB13 (35, AF6), PA11 (45, AF6)
CH2PC1 (9, AF2), PA9 (43, AF6)
CH2NPB0 (24, AF6), PB14 (36, AF6), PA12 (46, AF6)
CH3PC2 (10, AF2), PA10 (44, AF6)
CH3NPF0-OSC_IN (5, AF6), PB1 (25, AF6), PB15 (37, AF4), PB9 (62, AF12)
CH4PC3 (11, AF2), PA11 (45, AF11)
CH4NPC5 (23, AF6)
ETRPC4 (22, AF2), PA12 (46, AF11)
TIM2CH1PA0 (12, AF1), PA5 (19, AF1), PA15 (51, AF1)
CH2PA1 (13, AF1), PB3 (56, AF1)
CH3PA2 (14, AF1), PB10 (30, AF1), PA9 (43, AF10)
CH4PA3 (17, AF1), PB11 (33, AF1), PA10 (44, AF10)
ETRPA0 (12, AF14), PA5 (19, AF2), PA15 (51, AF14)
TIM3CH1PA6 (20, AF2), PC6 (38, AF2), PB4 (57, AF2)
CH2PA4 (18, AF2), PA7 (21, AF2), PC7 (39, AF2), PB5 (58, AF2)
CH3PB0 (24, AF2), PC8 (40, AF2)
CH4PB1 (25, AF2), PC9 (41, AF2), PB7 (60, AF10)
ETRPD2 (55, AF2), PB3 (56, AF10)
TIM4CH1PA11 (45, AF10), PB6 (59, AF2)
CH2PA12 (46, AF10), PB7 (60, AF2)
CH3PA13 (49, AF10), PB8-BOOT0 (61, AF2)
CH4PB9 (62, AF2)
ETRPA8 (42, AF10), PB3 (56, AF2)
TIM5CH1PA0 (12, AF2), PB2 (26, AF2)
CH2PA1 (13, AF2), PC12 (54, AF1)
CH3PA2 (14, AF2)
CH4PA3 (17, AF2)
ETRPB12 (34, AF2)
TIM8BKINPA0 (12, AF9), PA6 (20, AF4), PA10 (44, AF11), PD2 (55, AF4), PB7 (60, AF5)
BKIN2PC9 (41, AF6), PB6 (59, AF10)
CH1PC6 (38, AF4), PA15 (51, AF2), PB6 (59, AF5)
CH1NPA7 (21, AF4), PC10 (52, AF4), PB3 (56, AF4)
CH2PC7 (39, AF4), PA14 (50, AF5), PB8-BOOT0 (61, AF10)
CH2NPB0 (24, AF4), PC11 (53, AF4), PB4 (57, AF4)
CH3PC8 (40, AF4), PB9 (62, AF10)
CH3NPB1 (25, AF4), PC12 (54, AF4), PB5 (58, AF3)
CH4PC9 (41, AF4)
CH4NPC13 (2, AF6)
ETRPA0 (12, AF10), PB6 (59, AF6)
TIM15BKINPC5 (23, AF2), PA9 (43, AF9)
CH1PA2 (14, AF9), PB14 (36, AF1)
CH1NPA1 (13, AF9), PB15 (37, AF2)
CH2PA3 (17, AF9), PB15 (37, AF1)
TIM16BKINPB5 (58, AF1)
CH1PA6 (20, AF1), PA12 (46, AF1), PB4 (57, AF1), PB8-BOOT0 (61, AF1)
CH1NPA13 (49, AF1), PB6 (59, AF1)
TIM17BKINPA10 (44, AF1), PB4 (57, AF10)
CH1PA7 (21, AF1), PB5 (58, AF10), PB9 (62, AF1)
CH1NPB7 (60, AF1)
TIM20CH1PB2 (26, AF3)
CH2PC2 (10, AF6)
CH3PC8 (40, AF6)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (11, AF1), PB6 (59, AF11)
IN1PC0 (8, AF1), PB5 (58, AF11)
IN2PC2 (10, AF1), PB7 (60, AF11)
OUTPC1 (9, AF1), PB2 (26, AF1), PA14 (50, AF1)

HRTIM — таймер высокого разрешения

БлокСигналВыводы
HRTIM1CHA1PA8 (42, AF13)
CHA2PA9 (43, AF13)
CHB1PA10 (44, AF13)
CHB2PA11 (45, AF13)
CHC1PB12 (34, AF13)
CHC2PB13 (35, AF13)
CHD1PB14 (36, AF13)
CHD2PB15 (37, AF13)
CHE1PC8 (40, AF3)
CHE2PC9 (41, AF3)
CHF1PC6 (38, AF13)
CHF2PC7 (39, AF13)
EEV1PC12 (54, AF3)
EEV2PC11 (53, AF3)
EEV3PB7 (60, AF13)
EEV4PB6 (59, AF13)
EEV5PB9 (62, AF13)
EEV6PB5 (58, AF13)
EEV7PB4 (57, AF13)
EEV8PB8-BOOT0 (61, AF13)
EEV9PB3 (56, AF13)
EEV10PC5 (23, AF13), PC6 (38, AF3)
FLT1PA12 (46, AF13)
FLT2PA15 (51, AF13)
FLT3PB10 (30, AF13)
FLT4PB11 (33, AF13)
FLT5PB0 (24, AF13), PC7 (39, AF3)
FLT6PC10 (52, AF13)
SCINPB2 (26, AF13), PB6 (59, AF12)
SCOUTPB1 (25, AF13), PB3 (56, AF12)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (26, AF0)
REFINPA1 (13, AF0), PB15 (37, AF0)
TSPC13 (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (50, AF0)
JTDIPA15 (51, AF0)
JTDO-SWOPB3 (56, AF0)
JTMS-SWDIOPA13 (49, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (14)
MCOPG10-NRST (7, AF0), PA8 (42, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (12)
SYS_WKUP1PA0 (12)
SYS_WKUP2PC13 (2)
SYS_WKUP4PA2 (14)
SYS_WKUP5PC5 (23)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN (AF2), TIM1_CH1N (AF4), TIM8_CH4N (AF6)
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PF0-OSC_INввод-выводADC1_IN10, I2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
6PF1-OSC_OUTввод-выводADC2_IN10, COMP3_INM, I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
7PG10-NRSTввод-выводDAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, RCC_MCO (AF0)
8PC0ввод-выводADC1_IN6, ADC2_IN6, COMP3_INM, LPTIM1_IN1 (AF1), LPUART1_RX (AF8), TIM1_CH1 (AF2)
9PC1ввод-выводADC1_IN7, ADC2_IN7, COMP3_INP, LPTIM1_OUT (AF1), LPUART1_TX (AF8), QUADSPI1_BK2_IO0 (AF10), SAI1_SD_A (AF13), TIM1_CH2 (AF2)
10PC2ввод-выводADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP3_OUT (AF3), LPTIM1_IN2 (AF1), QUADSPI1_BK2_IO1 (AF10), TIM1_CH3 (AF2), TIM20_CH2 (AF6)
11PC3ввод-выводADC1_IN9, ADC2_IN9, ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, LPTIM1_ETR (AF1), OPAMP5_VINP, OPAMP5_VINP_SEC, QUADSPI1_BK2_IO2 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
12PA0ввод-выводADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT (AF8), COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_BKIN (AF9), TIM8_ETR (AF10), USART2_CTS (AF7), USART2_NSS (AF7)
13PA1ввод-выводADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP6_VINM, OPAMP6_VINM0, OPAMP6_VINM_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_DE (AF7), USART2_RTS (AF7)
14PA2ввод-выводADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP2_INM, COMP2_OUT (AF8), LPUART1_TX (AF12), OPAMP1_VOUT, QUADSPI1_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14), USART2_TX (AF7)
15VSSпитание—
16VDDпитание—
17PA3ввод-выводADC1_IN4, ADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, COMP2_INP, LPUART1_RX (AF12), OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP5_VINM, OPAMP5_VINM1, OPAMP5_VINM_SEC, QUADSPI1_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF9), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
18PA4ввод-выводADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS (AF6), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), USART2_CK (AF7)
19PA5ввод-выводADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
20PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), DAC2_OUT1, LPUART1_CTS (AF12), OPAMP2_VOUT, QUADSPI1_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4)
21PA7ввод-выводADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, QUADSPI1_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
22PC4ввод-выводADC2_IN5, I2C2_SCL (AF4), QUADSPI1_BK2_IO3 (AF10), TIM1_ETR (AF2), USART1_TX (AF7)
23PC5ввод-выводADC2_IN11, HRTIM1_EEV10 (AF13), OPAMP1_VINM, OPAMP1_VINM1, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM1, OPAMP2_VINM_SEC, SAI1_D3 (AF3), SYS_WKUP5, TIM15_BKIN (AF2), TIM1_CH4N (AF6), USART1_RX (AF7)
24PB0ввод-выводADC1_IN15, ADC3_IN12, COMP4_INP, HRTIM1_FLT5 (AF13), OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, QUADSPI1_BK1_IO1 (AF10), TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
25PB1ввод-выводADC1_IN12, ADC3_IN1, COMP1_INP, COMP4_OUT (AF8), HRTIM1_SCOUT (AF13), LPUART1_DE (AF12), LPUART1_RTS (AF12), OPAMP3_VOUT, OPAMP6_VINM, OPAMP6_VINM1, OPAMP6_VINM_SEC, QUADSPI1_BK1_IO0 (AF10), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4)
26PB2ввод-выводADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, COMP4_INM, HRTIM1_SCIN (AF13), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, QUADSPI1_BK2_IO1 (AF10), RTC_OUT2 (AF0), TIM20_CH1 (AF3), TIM5_CH1 (AF2)
27VSSAпитание—
28VREF+служебныйVREFBUF_OUT
29VDDAпитание—
30PB10ввод-выводCOMP5_INM, DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_FLT3 (AF13), LPUART1_RX (AF8), OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM0, OPAMP4_VINM_SEC, QUADSPI1_CLK (AF10), SAI1_SCK_A (AF14), TIM1_BKIN (AF12), TIM2_CH3 (AF1), USART3_TX (AF7)
31VSSпитание—
32VDDпитание—
33PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, HRTIM1_FLT4 (AF13), LPUART1_TX (AF8), OPAMP4_VINP, OPAMP4_VINP_SEC, OPAMP6_VOUT, QUADSPI1_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
34PB12ввод-выводADC1_IN11, ADC4_IN3, COMP7_INM, FDCAN2_RX (AF9), HRTIM1_CHC1 (AF13), I2C2_SMBA (AF4), I2S2_WS (AF5), LPUART1_DE (AF8), LPUART1_RTS (AF8), OPAMP4_VOUT, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_NSS (AF5), TIM1_BKIN (AF6), TIM5_ETR (AF2), USART3_CK (AF7)
35PB13ввод-выводADC3_IN5, COMP5_INP, FDCAN2_TX (AF9), HRTIM1_CHC2 (AF13), I2S2_CK (AF5), LPUART1_CTS (AF8), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), USART3_CTS (AF7), USART3_NSS (AF7)
36PB14ввод-выводADC1_IN5, ADC4_IN4, COMP4_OUT (AF8), COMP7_INP, HRTIM1_CHD1 (AF13), OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP5_VINP, OPAMP5_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), USART3_DE (AF7), USART3_RTS (AF7)
37PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, ADC4_IN5, COMP3_OUT (AF3), COMP6_INM, HRTIM1_CHD2 (AF13), I2S2_SD (AF5), OPAMP5_VINM, OPAMP5_VINM0, OPAMP5_VINM_SEC, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
38PC6ввод-выводCOMP6_OUT (AF7), HRTIM1_CHF1 (AF13), HRTIM1_EEV10 (AF3), I2C4_SCL (AF8), I2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
39PC7ввод-выводCOMP5_OUT (AF7), HRTIM1_CHF2 (AF13), HRTIM1_FLT5 (AF3), I2C4_SDA (AF8), I2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4)
40PC8ввод-выводCOMP7_OUT (AF7), HRTIM1_CHE1 (AF3), I2C3_SCL (AF8), TIM20_CH3 (AF6), TIM3_CH3 (AF2), TIM8_CH3 (AF4)
41PC9ввод-выводDAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, HRTIM1_CHE2 (AF3), I2C3_SDA (AF8), I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
42PA8ввод-выводADC5_IN1, COMP7_OUT (AF8), FDCAN3_RX (AF11), HRTIM1_CHA1 (AF13), I2C2_SDA (AF4), I2C3_SCL (AF2), I2S2_MCK (AF5), OPAMP5_VOUT, RCC_MCO (AF0), SAI1_CK2 (AF12), SAI1_SCK_A (AF14), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
43PA9ввод-выводADC5_IN2, COMP5_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, HRTIM1_CHA2 (AF13), I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), SAI1_FS_A (AF14), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), UCPD1_DBCC1, USART1_TX (AF7)
44PA10ввод-выводCOMP6_OUT (AF8), CRS_SYNC (AF3), DAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_CHB1 (AF13), I2C2_SMBA (AF4), SAI1_D1 (AF12), SAI1_SD_A (AF14), SPI2_MISO (AF5), SYS_PVD_IN, TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), UCPD1_DBCC2, USART1_RX (AF7)
45PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP1_OUT (AF8), FDCAN1_RX (AF9), HRTIM1_CHB2 (AF13), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
46PA12ввод-выводCOMP2_OUT (AF8), FDCAN1_TX (AF9), HRTIM1_FLT1 (AF13), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
47VSSпитание—
48VDDпитание—
49PA13ввод-выводI2C1_SCL (AF4), I2C4_SCL (AF3), IR_OUT (AF5), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
50PA14ввод-выводI2C1_SDA (AF4), I2C4_SMBA (AF3), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), USART2_TX (AF7)
51PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, FDCAN3_TX (AF11), HRTIM1_FLT2 (AF13), I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1 (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF7)
52PC10ввод-выводDAC1_EXTI10, DAC2_EXTI10, DAC3_EXTI10, DAC4_EXTI10, HRTIM1_FLT6 (AF13), I2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7)
53PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, HRTIM1_EEV2 (AF3), I2C3_SDA (AF8), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7)
54PC12ввод-выводHRTIM1_EEV1 (AF3), I2S3_SD (AF6), SPI3_MOSI (AF6), TIM5_CH2 (AF1), TIM8_CH3N (AF4), UART5_TX (AF5), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14), USART3_CK (AF7)
55PD2ввод-выводADC3_EXTI2, ADC4_EXTI2, ADC5_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5)
56PB3ввод-выводADC3_EXTI3, ADC4_EXTI3, ADC5_EXTI3, CRS_SYNC (AF3), FDCAN3_RX (AF11), HRTIM1_EEV9 (AF13), HRTIM1_SCOUT (AF12), I2S3_CK (AF6), SAI1_SCK_B (AF14), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), USART2_TX (AF7)
57PB4ввод-выводFDCAN3_TX (AF11), HRTIM1_EEV7 (AF13), SAI1_MCLK_B (AF14), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), UART5_DE (AF8), UART5_RTS (AF8), UCPD1_CC2, USART2_RX (AF7)
58PB5ввод-выводFDCAN2_RX (AF9), HRTIM1_EEV6 (AF13), I2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), LPTIM1_IN1 (AF11), SAI1_SD_B (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), UART5_CTS (AF14), USART2_CK (AF7)
59PB6ввод-выводCOMP4_OUT (AF8), FDCAN2_TX (AF9), HRTIM1_EEV4 (AF13), HRTIM1_SCIN (AF12), LPTIM1_ETR (AF11), SAI1_FS_B (AF14), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), UCPD1_CC1, USART1_TX (AF7)
60PB7ввод-выводCOMP3_OUT (AF8), HRTIM1_EEV3 (AF13), I2C1_SDA (AF4), I2C4_SDA (AF3), LPTIM1_IN2 (AF11), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), UART4_CTS (AF14), USART1_RX (AF7)
61PB8-BOOT0ввод-выводCOMP1_OUT (AF8), FDCAN1_RX (AF9), HRTIM1_EEV8 (AF13), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF14), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), USART3_RX (AF7)
62PB9ввод-выводCOMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, DAC3_EXTI9, DAC4_EXTI9, FDCAN1_TX (AF9), HRTIM1_EEV5 (AF13), I2C1_SDA (AF4), IR_OUT (AF6), SAI1_D2 (AF3), SAI1_FS_A (AF14), TIM17_CH1 (AF1), TIM1_CH3N (AF12), TIM4_CH4 (AF2), TIM8_CH3 (AF10), USART3_TX (AF7)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD16, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA29питание аналоговой части: АЦП, ЦАП, генераторы
VSS15, 31, 47, 63общий провод (земля)
VSSA27общий провод аналоговой части
VREF+28верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G484RETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G484RESTM32G484RETx512 КБ128 КБ

Линейка STM32G4x4, семейство STM32G4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G474RB, STM32G474RC, STM32G474RESTM32G4x464 из 64выводы совпадают полностью
STM32G4A1RESTM32G4x164 из 64выводы совпадают полностью
STM32G431R6, STM32G431R8, STM32G431RBSTM32G4x164 из 64выводы совпадают полностью
STM32G431RBSTM32G4x164 из 64выводы совпадают полностью
STM32G441RBSTM32G4x164 из 64выводы совпадают полностью
STM32G471RC, STM32G471RESTM32G4x164 из 64выводы совпадают полностью
STM32G473RB, STM32G473RC, STM32G473RESTM32G4x364 из 64выводы совпадают полностью
STM32G473RESTM32G4x364 из 64выводы совпадают полностью
STM32G483RESTM32G4x364 из 64выводы совпадают полностью
STM32G491RC, STM32G491RESTM32G4x164 из 64выводы совпадают полностью
STM32G491RESTM32G4x164 из 64выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32G484RE?

В корпусе LQFP64 сигнал USART1_TX выведен на PC4 (вывод 22, AF7) или PA9 (вывод 43, AF7) или PB6 (вывод 59, AF7), USART1_RX — на PC5 (вывод 23, AF7) или PA10 (вывод 44, AF7) или PB7 (вывод 60, AF7).

Где у STM32G484RE выводы SWD для программатора?

SWDIO — PA13 (вывод 49, AF0), SWCLK — PA14 (вывод 50, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G484RE?

I2C1_SCL — PA13 (вывод 49, AF4) или PA15 (вывод 51, AF4) или PB8-BOOT0 (вывод 61, AF4), I2C1_SDA — PA14 (вывод 50, AF4) или PB7 (вывод 60, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32G484RE в корпусе LQFP64?

52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32G484RE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
