STM32G4A1RE в корпусе WLCSP64: распиновка

STM32G4A1RE — микроконтроллер STM32G4 на ядре Cortex-M4 с частотой до 170 МГц: 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус WLCSP64 — 64 шарика, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 170 МГц
Флеш-память
512 КБ
ОЗУ
128 КБ
Корпус
WLCSP64, 64 шарика
Линий ввода-вывода
52
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32G4A1RE в корпусе WLCSP64, вид сверхуABCDEFGH12345678VDD — шарик A1VDDPC11 — шарик A2: ADC1_EXTI11, ADC2_EXTI11, I2C3_SDA, SPI3_MISO, TIM8_CH2N, UART4_RX, USART3_RXPC11PC12 — шарик A3: I2S3_SD, SPI3_MOSI, TIM8_CH3N, UART5_TX, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CKPC12PD2 — шарик A4: ADC3_EXTI2, TIM3_ETR, TIM8_BKIN, UART5_RXPD2PB5 — шарик A5: FDCAN2_RX, I2C1_SMBA, I2C3_SDA, I2S3_SD, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, UART5_CTS, USART2_CKPB5PB7 — шарик A6: COMP3_OUT, I2C1_SDA, LPTIM1_IN2, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, UART4_CTS, USART1_RXPB7PB9 — шарик A7: COMP2_OUT, DAC1_EXTI9, DAC3_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, TIM17_CH1, TIM1_CH3N, TIM4_CH4, TIM8_CH3, USART3_TXPB9VDD — шарик A8VDDPA12 — шарик B1: COMP2_OUT, FDCAN1_TX, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DPPA12VSS — шарик B2VSSPC10 — шарик B3: DAC1_EXTI10, DAC3_EXTI10, I2S3_CK, SPI3_SCK, TIM8_CH1N, UART4_TX, USART3_TXPC10PA15 — шарик B4: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM20_ETR, TIM2_CH1, TIM2_ETR, TIM8_CH1, UART4_DE, UART4_RTS, USART2_RXPA15PB6 — шарик B5: COMP4_OUT, FDCAN2_TX, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, UCPD1_CC1, USART1_TXPB6PB8-BOOT0 — шарик B6: COMP1_OUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, USART3_RXPB8VSS — шарик B7VSSVBAT — шарик B8VBATPA11 — шарик C1: ADC1_EXTI11, ADC2_EXTI11, COMP1_OUT, FDCAN1_RX, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USART1_NSS, USB_DMPA11PA10 — шарик C2: CRS_SYNC, DAC1_EXTI10, DAC3_EXTI10, I2C2_SMBA, SAI1_D1, SAI1_SD_A, SPI2_MISO, SYS_PVD_IN, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, UCPD1_DBCC2, USART1_RXPA10PA13 — шарик C3: I2C1_SCL, IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, USART3_CTS, USART3_NSSPA13PA14 — шарик C4: I2C1_SDA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, USART2_TXPA14PB4 — шарик C5: SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, UART5_DE, UART5_RTS, UCPD1_CC2, USART2_RXPB4PC13 — шарик C6: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN, TIM1_CH1N, TIM8_CH4NPC13PC1 — шарик C7: ADC1_IN7, ADC2_IN7, COMP3_INP, LPTIM1_OUT, LPUART1_TX, QUADSPI1_BK2_IO0, SAI1_SD_A, TIM1_CH2PC1PC14-OSC32_IN — шарик C8: RCC_OSC32_INPC14PA9 — шарик D1: DAC1_EXTI9, DAC3_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, TIM2_CH3, UCPD1_DBCC1, USART1_TXPA9PA8 — шарик D2: I2C2_SDA, I2C3_SCL, I2S2_MCK, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, TIM4_ETR, USART1_CKPA8PC9 — шарик D3: DAC1_EXTI9, DAC3_EXTI9, I2C3_SDA, I2S_CKIN, TIM3_CH4, TIM8_BKIN2, TIM8_CH4PC9PB3 — шарик D4: ADC3_EXTI3, CRS_SYNC, I2S3_CK, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, USART2_TXPB3PA2 — шарик D5: ADC1_IN3, ADC3_EXTI2, COMP2_INM, COMP2_OUT, LPUART1_TX, OPAMP1_VOUT, QUADSPI1_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TXPA2PC2 — шарик D6: ADC1_IN8, ADC2_IN8, ADC3_EXTI2, COMP3_OUT, LPTIM1_IN2, QUADSPI1_BK2_IO1, TIM1_CH3, TIM20_CH2PC2PG10-NRST — шарик D7: DAC1_EXTI10, DAC3_EXTI10, RCC_MCOPG10PC15-OSC32_OUT — шарик D8: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PC7 — шарик E1: I2S3_MCK, TIM3_CH2, TIM8_CH2PC7PC8 — шарик E2: I2C3_SCL, TIM20_CH3, TIM3_CH3, TIM8_CH3PC8PC6 — шарик E3: I2S2_MCK, TIM3_CH1, TIM8_CH1PC6PA5 — шарик E4: ADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2PA5PA4 — шарик E5: ADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, TIM3_CH2, USART2_CKPA4PC3 — шарик E6: ADC1_IN9, ADC2_IN9, ADC3_EXTI3, LPTIM1_ETR, QUADSPI1_BK2_IO2, SAI1_D1, SAI1_SD_A, TIM1_BKIN2, TIM1_CH4PC3PF1-OSC_OUT — шарик E7: ADC2_IN10, COMP3_INM, I2S2_CK, RCC_OSC_OUT, SPI2_SCKPF1PF0-OSC_IN — шарик E8: ADC1_IN10, I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3NPF0PB15 — шарик F1: ADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP3_OUT, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PB14 — шарик F2: ADC1_IN5, COMP4_OUT, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, USART3_DE, USART3_RTSPB14PB0 — шарик F3: ADC1_IN15, ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, QUADSPI1_BK1_IO1, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX2PB0PC5 — шарик F4: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM1, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM1, OPAMP2_VINM_SEC, SAI1_D3, SYS_WKUP5, TIM15_BKIN, TIM1_CH4N, USART1_RXPC5PA7 — шарик F5: ADC2_IN4, COMP2_INP, COMP2_OUT, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, QUADSPI1_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, UCPD1_FRSTX1, UCPD1_FRSTX2PA7PA3 — шарик F6: ADC1_IN4, ADC3_EXTI3, COMP2_INP, LPUART1_RX, OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, QUADSPI1_CLK, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA1 — шарик F7: ADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP6_VINM, OPAMP6_VINM0, OPAMP6_VINM_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTSPA1PC0 — шарик F8: ADC1_IN6, ADC2_IN6, COMP3_INM, LPTIM1_IN1, LPUART1_RX, TIM1_CH1PC0PB13 — шарик G1: ADC3_IN5, FDCAN2_TX, I2S2_CK, LPUART1_CTS, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_SCK, TIM1_CH1N, USART3_CTS, USART3_NSSPB13VSS — шарик G2VSSPB12 — шарик G3: ADC1_IN11, FDCAN2_RX, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_NSS, TIM1_BKIN, USART3_CKPB12PB2 — шарик G4: ADC2_IN12, ADC3_EXTI2, COMP4_INM, I2C3_SMBA, LPTIM1_OUT, OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, QUADSPI1_BK2_IO1, RTC_OUT2, TIM20_CH1PB2VSSA — шарик G5VSSAPC4 — шарик G6: ADC2_IN5, I2C2_SCL, QUADSPI1_BK2_IO3, TIM1_ETR, USART1_TXPC4VSS — шарик G7VSSPA0 — шарик G8: ADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT, COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM8_BKIN, TIM8_ETR, USART2_CTS, USART2_NSSPA0VDD — шарик H1VDDPB10 — шарик H2: DAC1_EXTI10, DAC3_EXTI10, LPUART1_RX, OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, QUADSPI1_CLK, SAI1_SCK_A, TIM1_BKIN, TIM2_CH3, USART3_TXPB10PB11 — шарик H3: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, LPUART1_TX, OPAMP6_VOUT, QUADSPI1_BK1_NCS, TIM2_CH4, USART3_RXPB11VDDA — шарик H4VDDAVREF+ — шарик H5: VREFBUF_OUTVREF+PB1 — шарик H6: ADC1_IN12, ADC3_IN1, COMP1_INP, COMP4_OUT, LPUART1_DE, LPUART1_RTS, OPAMP3_VOUT, OPAMP6_VINM, OPAMP6_VINM1, OPAMP6_VINM_SEC, QUADSPI1_BK1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1PA6 — шарик H7: ADC2_IN3, COMP1_OUT, LPUART1_CTS, OPAMP2_VOUT, QUADSPI1_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6VDD — шарик H8VDDWLCSP64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

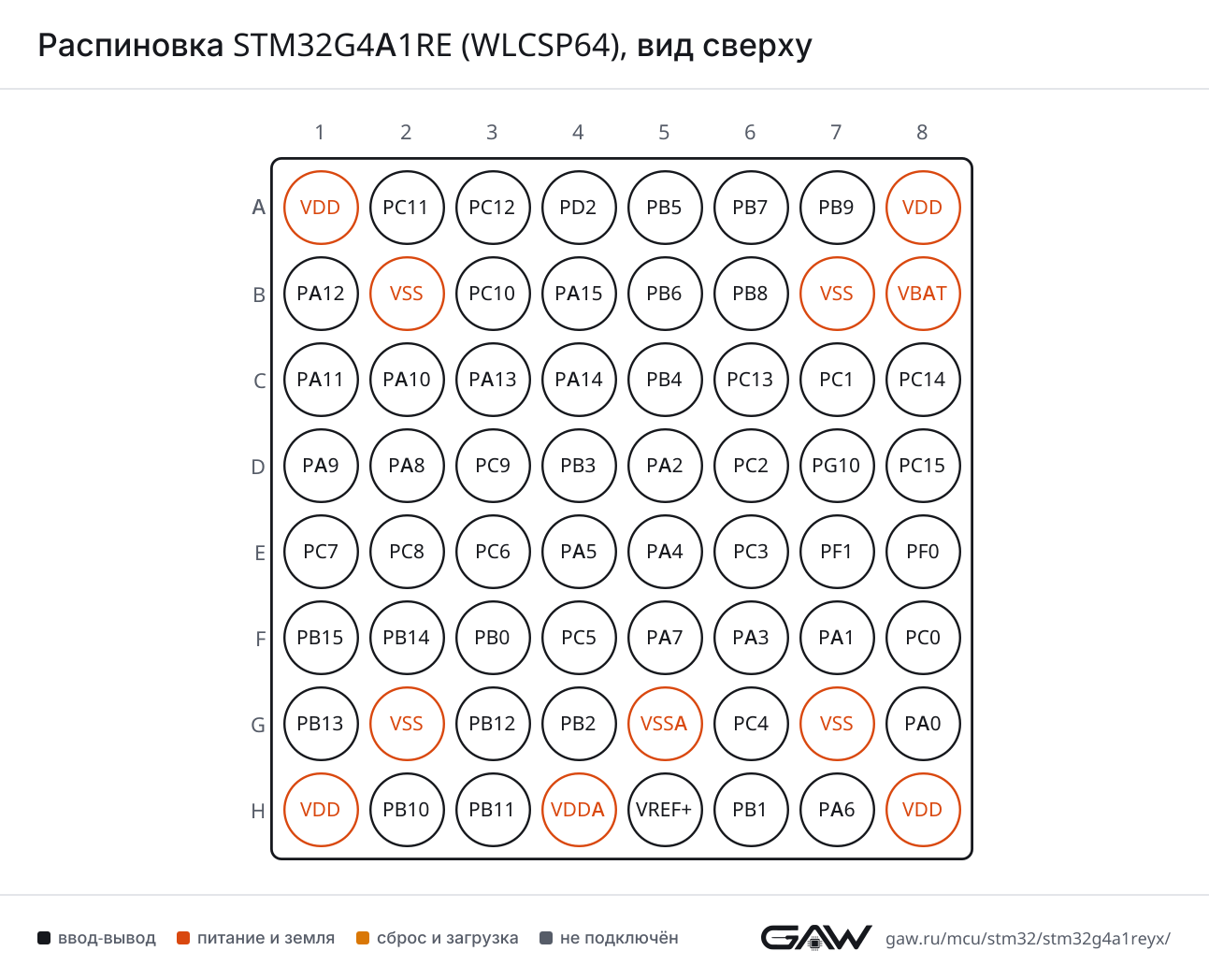

Распиновка STM32G4A1RE (WLCSP64), вид сверхуРаспиновка WLCSP64 картинкой
PNG, 1293 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D2, AF7)
CTSPA11 (C1, AF7)
DEPA12 (B1, AF7)
NSSPA11 (C1, AF7)
RTSPA12 (B1, AF7)
RXPB7 (A6, AF7), PA10 (C2, AF7), PC5 (F4, AF7)
TXPB6 (B5, AF7), PA9 (D1, AF7), PC4 (G6, AF7)
USART2CKPB5 (A5, AF7), PA4 (E5, AF7)
CTSPA0 (G8, AF7)
DEPA1 (F7, AF7)
NSSPA0 (G8, AF7)
RTSPA1 (F7, AF7)
RXPA15 (B4, AF7), PB4 (C5, AF7), PA3 (F6, AF7)
TXPA14 (C4, AF7), PB3 (D4, AF7), PA2 (D5, AF7)
USART3CKPC12 (A3, AF7), PB12 (G3, AF7)
CTSPA13 (C3, AF7), PB13 (G1, AF7)
DEPB14 (F2, AF7)
NSSPA13 (C3, AF7), PB13 (G1, AF7)
RTSPB14 (F2, AF7)
RXPC11 (A2, AF7), PB8-BOOT0 (B6, AF7), PB11 (H3, AF7)
TXPB9 (A7, AF7), PC10 (B3, AF7), PB10 (H2, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (A6, AF14)
DEPA15 (B4, AF8)
RTSPA15 (B4, AF8)
RXPC11 (A2, AF5)
TXPC10 (B3, AF5)
UART5CTSPB5 (A5, AF14)
DEPB4 (C5, AF8)
RTSPB4 (C5, AF8)
RXPD2 (A4, AF5)
TXPC12 (A3, AF5)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (G1, AF8), PA6 (H7, AF12)
DEPB12 (G3, AF8), PB1 (H6, AF12)
RTSPB12 (G3, AF8), PB1 (H6, AF12)
RXPA3 (F6, AF12), PC0 (F8, AF8), PB10 (H2, AF8)
TXPC1 (C7, AF8), PA2 (D5, AF12), PB11 (H3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (C5, AF5), PA6 (H7, AF5)
MOSIPB5 (A5, AF5), PA7 (F5, AF5)
NSSPA15 (B4, AF5), PA4 (E5, AF5)
SCKPB3 (D4, AF5), PA5 (E4, AF5)
SPI2MISOPA10 (C2, AF5), PB14 (F2, AF5)
MOSIPA11 (C1, AF5), PB15 (F1, AF5)
NSSPF0-OSC_IN (E8, AF5), PB12 (G3, AF5)
SCKPF1-OSC_OUT (E7, AF5), PB13 (G1, AF5)
SPI3MISOPC11 (A2, AF6), PB4 (C5, AF6)
MOSIPC12 (A3, AF6), PB5 (A5, AF6)
NSSPA15 (B4, AF6), PA4 (E5, AF6)
SCKPC10 (B3, AF6), PB3 (D4, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (B1, AF5), PC9 (D3, AF5)
I2S2CKPF1-OSC_OUT (E7, AF5), PB13 (G1, AF5)
MCKPA8 (D2, AF5), PC6 (E3, AF6)
SDPA11 (C1, AF5), PB15 (F1, AF5)
WSPF0-OSC_IN (E8, AF5), PB12 (G3, AF5)
I2S3CKPC10 (B3, AF6), PB3 (D4, AF6)
MCKPA9 (D1, AF5), PC7 (E1, AF6)
SDPC12 (A3, AF6), PB5 (A5, AF6)
WSPA15 (B4, AF6), PA4 (E5, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (B4, AF4), PB8-BOOT0 (B6, AF4), PA13 (C3, AF4)
SDAPB7 (A6, AF4), PB9 (A7, AF4), PA14 (C4, AF4)
SMBAPB5 (A5, AF4)
I2C2SCLPA9 (D1, AF4), PC4 (G6, AF4)
SDAPA8 (D2, AF4), PF0-OSC_IN (E8, AF4)
SMBAPA10 (C2, AF4), PB12 (G3, AF4)
I2C3SCLPA8 (D2, AF2), PC8 (E2, AF8)
SDAPC11 (A2, AF8), PB5 (A5, AF8), PC9 (D3, AF8)
SMBAPA9 (D1, AF2), PB2 (G4, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8-BOOT0 (B6, AF9), PA11 (C1, AF9)
TXPB9 (A7, AF9), PA12 (B1, AF9)
FDCAN2RXPB5 (A5, AF9), PB12 (G3, AF9)
TXPB6 (B5, AF9), PB13 (G1, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1)
DPPA12 (B1)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB6 (B5)
CC2PB4 (C5)
DBCC1PA9 (D1)
DBCC2PA10 (C2)
FRSTX1PC12 (A3, AF14), PA2 (D5, AF14), PA5 (E4, AF14), PB0 (F3, AF14), PA7 (F5, AF14)
FRSTX2PC12 (A3, AF14), PA2 (D5, AF14), PA5 (E4, AF14), PB0 (F3, AF14), PA7 (F5, AF14)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPI1BK1_IO0PB1 (H6, AF10)
BK1_IO1PB0 (F3, AF10)
BK1_IO2PA7 (F5, AF10)
BK1_IO3PA6 (H7, AF10)
BK1_NCSPA2 (D5, AF10), PB11 (H3, AF10)
BK2_IO0PC1 (C7, AF10)
BK2_IO1PC2 (D6, AF10), PB2 (G4, AF10)
BK2_IO2PC3 (E6, AF10)
BK2_IO3PC4 (G6, AF10)
CLKPA3 (F6, AF10), PB10 (H2, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8-BOOT0 (B6, AF3), PA3 (F6, AF3)
CK2PA8 (D2, AF12)
D1PA10 (C2, AF12), PC3 (E6, AF3)
D2PB9 (A7, AF3)
D3PC5 (F4, AF3)
FS_APB9 (A7, AF14), PA9 (D1, AF14)
FS_BPB6 (B5, AF14), PA14 (C4, AF13), PA4 (E5, AF13)
MCLK_APB8-BOOT0 (B6, AF14), PA3 (F6, AF13)
MCLK_BPB4 (C5, AF14)
SCK_APA8 (D2, AF14), PB10 (H2, AF14)
SCK_BPB3 (D4, AF14)
SD_APA10 (C2, AF14), PC1 (C7, AF13), PC3 (E6, AF13)
SD_BPB5 (A5, AF12), PA13 (C3, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (A2), PA11 (C1), PB11 (H3)
EXTI15PA15 (B4), PC15-OSC32_OUT (D8), PB15 (F1)
IN1PA0 (G8)
IN2PA1 (F7)
IN3PA2 (D5)
IN4PA3 (F6)
IN5PB14 (F2)
IN6PC0 (F8)
IN7PC1 (C7)
IN8PC2 (D6)
IN9PC3 (E6)
IN10PF0-OSC_IN (E8)
IN11PB12 (G3)
IN12PB1 (H6)
IN14PB11 (H3)
IN15PB0 (F3)
ADC2EXTI11PC11 (A2), PA11 (C1), PB11 (H3)
EXTI15PA15 (B4), PC15-OSC32_OUT (D8), PB15 (F1)
IN1PA0 (G8)
IN2PA1 (F7)
IN3PA6 (H7)
IN4PA7 (F5)
IN5PC4 (G6)
IN6PC0 (F8)
IN7PC1 (C7)
IN8PC2 (D6)
IN9PC3 (E6)
IN10PF1-OSC_OUT (E7)
IN11PC5 (F4)
IN12PB2 (G4)
IN13PA5 (E4)
IN14PB11 (H3)
IN15PB15 (F1)
IN17PA4 (E5)
ADC3EXTI2PD2 (A4), PA2 (D5), PC2 (D6), PB2 (G4)
EXTI3PB3 (D4), PC3 (E6), PA3 (F6)
IN1PB1 (H6)
IN5PB13 (G1)
IN12PB0 (F3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A7), PA9 (D1), PC9 (D3)
EXTI10PC10 (B3), PA10 (C2), PG10-NRST (D7), PB10 (H2)
OUT1PA4 (E5)
OUT2PA5 (E4)
DAC3EXTI9PB9 (A7), PA9 (D1), PC9 (D3)
EXTI10PC10 (B3), PA10 (C2), PG10-NRST (D7), PB10 (H2)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA4 (E5), PA0 (G8)
INPPA1 (F7), PB1 (H6)
OUTPB8-BOOT0 (B6, AF8), PA11 (C1, AF8), PA0 (G8, AF8), PA6 (H7, AF8)
COMP2INMPA2 (D5), PA5 (E4)
INPPA7 (F5), PA3 (F6)
OUTPB9 (A7, AF8), PA12 (B1, AF8), PA2 (D5, AF8), PA7 (F5, AF8)
COMP3INMPF1-OSC_OUT (E7), PC0 (F8)
INPPC1 (C7), PA0 (G8)
OUTPB7 (A6, AF8), PC2 (D6, AF3), PB15 (F1, AF3)
COMP4INMPB2 (G4)
INPPB0 (F3)
OUTPB6 (B5, AF8), PB14 (F2, AF8), PB1 (H6, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPC5 (F4), PA3 (F6)
VINM_SECPC5 (F4), PA3 (F6)
VINM0PA3 (F6)
VINM1PC5 (F4)
VINPPA7 (F5), PA3 (F6), PA1 (F7)
VINP_SECPA7 (F5), PA3 (F6), PA1 (F7)
VOUTPA2 (D5)
OPAMP2VINMPA5 (E4), PC5 (F4)
VINM_SECPA5 (E4), PC5 (F4)
VINM0PA5 (E4)
VINM1PC5 (F4)
VINPPB14 (F2), PB0 (F3), PA7 (F5)
VINP_SECPB14 (F2), PB0 (F3), PA7 (F5)
VOUTPA6 (H7)
OPAMP3VINMPB2 (G4), PB10 (H2)
VINM_SECPB2 (G4), PB10 (H2)
VINM0PB2 (G4)
VINM1PB10 (H2)
VINPPB0 (F3), PA1 (F7), PB13 (G1)
VINP_SECPB0 (F3), PA1 (F7), PB13 (G1)
VOUTPB1 (H6)
OPAMP6VINMPA1 (F7), PB1 (H6)
VINM_SECPA1 (F7), PB1 (H6)
VINM0PA1 (F7)
VINM1PB1 (H6)
VINPPB13 (G1), PB12 (G3)
VINP_SECPB13 (G1), PB12 (G3)
VOUTPB11 (H3)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (H5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA15 (B4, AF9), PB8-BOOT0 (B6, AF12), PA14 (C4, AF6), PC13 (C6, AF2), PB12 (G3, AF6), PB10 (H2, AF12), PA6 (H7, AF6)
BKIN2PA11 (C1, AF12), PC3 (E6, AF6)
CH1PA8 (D2, AF6), PC0 (F8, AF2)
CH1NPA11 (C1, AF6), PC13 (C6, AF4), PA7 (F5, AF6), PB13 (G1, AF6)
CH2PC1 (C7, AF2), PA9 (D1, AF6)
CH2NPA12 (B1, AF6), PB14 (F2, AF6), PB0 (F3, AF6)
CH3PA10 (C2, AF6), PC2 (D6, AF2)
CH3NPB9 (A7, AF12), PF0-OSC_IN (E8, AF6), PB15 (F1, AF4), PB1 (H6, AF6)
CH4PA11 (C1, AF11), PC3 (E6, AF2)
CH4NPC5 (F4, AF6)
ETRPA12 (B1, AF11), PC4 (G6, AF2)
TIM2CH1PA15 (B4, AF1), PA5 (E4, AF1), PA0 (G8, AF1)
CH2PB3 (D4, AF1), PA1 (F7, AF1)
CH3PA9 (D1, AF10), PA2 (D5, AF1), PB10 (H2, AF1)
CH4PA10 (C2, AF10), PA3 (F6, AF1), PB11 (H3, AF1)
ETRPA15 (B4, AF14), PA5 (E4, AF2), PA0 (G8, AF14)
TIM3CH1PB4 (C5, AF2), PC6 (E3, AF2), PA6 (H7, AF2)
CH2PB5 (A5, AF2), PC7 (E1, AF2), PA4 (E5, AF2), PA7 (F5, AF2)
CH3PC8 (E2, AF2), PB0 (F3, AF2)
CH4PB7 (A6, AF10), PC9 (D3, AF2), PB1 (H6, AF2)
ETRPD2 (A4, AF2), PB3 (D4, AF10)
TIM4CH1PB6 (B5, AF2), PA11 (C1, AF10)
CH2PB7 (A6, AF2), PA12 (B1, AF10)
CH3PB8-BOOT0 (B6, AF2), PA13 (C3, AF10)
CH4PB9 (A7, AF2)
ETRPA8 (D2, AF10), PB3 (D4, AF2)
TIM8BKINPD2 (A4, AF4), PB7 (A6, AF5), PA10 (C2, AF11), PA0 (G8, AF9), PA6 (H7, AF4)
BKIN2PB6 (B5, AF10), PC9 (D3, AF6)
CH1PA15 (B4, AF2), PB6 (B5, AF5), PC6 (E3, AF4)
CH1NPC10 (B3, AF4), PB3 (D4, AF4), PA7 (F5, AF4)
CH2PB8-BOOT0 (B6, AF10), PA14 (C4, AF5), PC7 (E1, AF4)
CH2NPC11 (A2, AF4), PB4 (C5, AF4), PB0 (F3, AF4)
CH3PB9 (A7, AF10), PC8 (E2, AF4)
CH3NPC12 (A3, AF4), PB5 (A5, AF3), PB1 (H6, AF4)
CH4PC9 (D3, AF4)
CH4NPC13 (C6, AF6)
ETRPB6 (B5, AF6), PA0 (G8, AF10)
TIM15BKINPA9 (D1, AF9), PC5 (F4, AF2)
CH1PA2 (D5, AF9), PB14 (F2, AF1)
CH1NPB15 (F1, AF2), PA1 (F7, AF9)
CH2PB15 (F1, AF1), PA3 (F6, AF9)
TIM16BKINPB5 (A5, AF1)
CH1PA12 (B1, AF1), PB8-BOOT0 (B6, AF1), PB4 (C5, AF1), PA6 (H7, AF1)
CH1NPB6 (B5, AF1), PA13 (C3, AF1)
TIM17BKINPA10 (C2, AF1), PB4 (C5, AF10)
CH1PB5 (A5, AF10), PB9 (A7, AF1), PA7 (F5, AF1)
CH1NPB7 (A6, AF1)
TIM20CH1PB2 (G4, AF3)
CH2PC2 (D6, AF6)
CH3PC8 (E2, AF6)
ETRPA15 (B4, AF3)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B5, AF11), PC3 (E6, AF1)
IN1PB5 (A5, AF11), PC0 (F8, AF1)
IN2PB7 (A6, AF11), PC2 (D6, AF1)
OUTPA14 (C4, AF1), PC1 (C7, AF1), PB2 (G4, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C6)
OUT2PB2 (G4, AF0)
REFINPB15 (F1, AF0), PA1 (F7, AF0)
TSPC13 (C6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (C4, AF0)
JTDIPA15 (B4, AF0)
JTDO-SWOPB3 (D4, AF0)
JTMS-SWDIOPA13 (C3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (D5)
MCOPA8 (D2, AF0), PG10-NRST (D7, AF0)
OSC_INPF0-OSC_IN (E8)
OSC_OUTPF1-OSC_OUT (E7)
OSC32_INPC14-OSC32_IN (C8)
OSC32_OUTPC15-OSC32_OUT (D8)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C6)
RTC_TAMP2PA0 (G8)
SYS_WKUP1PA0 (G8)
SYS_WKUP2PC13 (C6)
SYS_WKUP4PA2 (D5)
SYS_WKUP5PC5 (F4)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 64 шарика корпуса WLCSP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C3_SDA (AF8), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7)
A3PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIM8_CH3N (AF4), UART5_TX (AF5), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14), USART3_CK (AF7)
A4PD2ввод-выводADC3_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5)
A5PB5ввод-выводFDCAN2_RX (AF9), I2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), LPTIM1_IN1 (AF11), SAI1_SD_B (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), UART5_CTS (AF14), USART2_CK (AF7)
A6PB7ввод-выводCOMP3_OUT (AF8), I2C1_SDA (AF4), LPTIM1_IN2 (AF11), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), UART4_CTS (AF14), USART1_RX (AF7)
A7PB9ввод-выводCOMP2_OUT (AF8), DAC1_EXTI9, DAC3_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF6), SAI1_D2 (AF3), SAI1_FS_A (AF14), TIM17_CH1 (AF1), TIM1_CH3N (AF12), TIM4_CH4 (AF2), TIM8_CH3 (AF10), USART3_TX (AF7)
A8VDDпитание—
B1PA12ввод-выводCOMP2_OUT (AF8), FDCAN1_TX (AF9), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
B2VSSпитание—
B3PC10ввод-выводDAC1_EXTI10, DAC3_EXTI10, I2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7)
B4PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM20_ETR (AF3), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1 (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF7)
B5PB6ввод-выводCOMP4_OUT (AF8), FDCAN2_TX (AF9), LPTIM1_ETR (AF11), SAI1_FS_B (AF14), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), UCPD1_CC1, USART1_TX (AF7)
B6PB8-BOOT0ввод-выводCOMP1_OUT (AF8), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF14), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), USART3_RX (AF7)
B7VSSпитание—
B8VBATпитание—
C1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP1_OUT (AF8), FDCAN1_RX (AF9), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
C2PA10ввод-выводCRS_SYNC (AF3), DAC1_EXTI10, DAC3_EXTI10, I2C2_SMBA (AF4), SAI1_D1 (AF12), SAI1_SD_A (AF14), SPI2_MISO (AF5), SYS_PVD_IN, TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), UCPD1_DBCC2, USART1_RX (AF7)
C3PA13ввод-выводI2C1_SCL (AF4), IR_OUT (AF5), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
C4PA14ввод-выводI2C1_SDA (AF4), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), USART2_TX (AF7)
C5PB4ввод-выводSAI1_MCLK_B (AF14), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), UART5_DE (AF8), UART5_RTS (AF8), UCPD1_CC2, USART2_RX (AF7)
C6PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_BKIN (AF2), TIM1_CH1N (AF4), TIM8_CH4N (AF6)
C7PC1ввод-выводADC1_IN7, ADC2_IN7, COMP3_INP, LPTIM1_OUT (AF1), LPUART1_TX (AF8), QUADSPI1_BK2_IO0 (AF10), SAI1_SD_A (AF13), TIM1_CH2 (AF2)
C8PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA9ввод-выводDAC1_EXTI9, DAC3_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), SAI1_FS_A (AF14), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), UCPD1_DBCC1, USART1_TX (AF7)
D2PA8ввод-выводI2C2_SDA (AF4), I2C3_SCL (AF2), I2S2_MCK (AF5), RCC_MCO (AF0), SAI1_CK2 (AF12), SAI1_SCK_A (AF14), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
D3PC9ввод-выводDAC1_EXTI9, DAC3_EXTI9, I2C3_SDA (AF8), I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
D4PB3ввод-выводADC3_EXTI3, CRS_SYNC (AF3), I2S3_CK (AF6), SAI1_SCK_B (AF14), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), USART2_TX (AF7)
D5PA2ввод-выводADC1_IN3, ADC3_EXTI2, COMP2_INM, COMP2_OUT (AF8), LPUART1_TX (AF12), OPAMP1_VOUT, QUADSPI1_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF9), TIM2_CH3 (AF1), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14), USART2_TX (AF7)
D6PC2ввод-выводADC1_IN8, ADC2_IN8, ADC3_EXTI2, COMP3_OUT (AF3), LPTIM1_IN2 (AF1), QUADSPI1_BK2_IO1 (AF10), TIM1_CH3 (AF2), TIM20_CH2 (AF6)
D7PG10-NRSTввод-выводDAC1_EXTI10, DAC3_EXTI10, RCC_MCO (AF0)
D8PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
E1PC7ввод-выводI2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4)
E2PC8ввод-выводI2C3_SCL (AF8), TIM20_CH3 (AF6), TIM3_CH3 (AF2), TIM8_CH3 (AF4)
E3PC6ввод-выводI2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
E4PA5ввод-выводADC2_IN13, COMP2_INM, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM0, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
E5PA4ввод-выводADC2_IN17, COMP1_INM, DAC1_OUT1, I2S3_WS (AF6), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), USART2_CK (AF7)
E6PC3ввод-выводADC1_IN9, ADC2_IN9, ADC3_EXTI3, LPTIM1_ETR (AF1), QUADSPI1_BK2_IO2 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
E7PF1-OSC_OUTввод-выводADC2_IN10, COMP3_INM, I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
E8PF0-OSC_INввод-выводADC1_IN10, I2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
F1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP3_OUT (AF3), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
F2PB14ввод-выводADC1_IN5, COMP4_OUT (AF8), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), USART3_DE (AF7), USART3_RTS (AF7)
F3PB0ввод-выводADC1_IN15, ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, QUADSPI1_BK1_IO1 (AF10), TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
F4PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM1, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM1, OPAMP2_VINM_SEC, SAI1_D3 (AF3), SYS_WKUP5, TIM15_BKIN (AF2), TIM1_CH4N (AF6), USART1_RX (AF7)
F5PA7ввод-выводADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, QUADSPI1_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), UCPD1_FRSTX1 (AF14), UCPD1_FRSTX2 (AF14)
F6PA3ввод-выводADC1_IN4, ADC3_EXTI3, COMP2_INP, LPUART1_RX (AF12), OPAMP1_VINM, OPAMP1_VINM0, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, QUADSPI1_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF9), TIM2_CH4 (AF1), USART2_RX (AF7)
F7PA1ввод-выводADC1_IN2, ADC2_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP6_VINM, OPAMP6_VINM0, OPAMP6_VINM_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
F8PC0ввод-выводADC1_IN6, ADC2_IN6, COMP3_INM, LPTIM1_IN1 (AF1), LPUART1_RX (AF8), TIM1_CH1 (AF2)
G1PB13ввод-выводADC3_IN5, FDCAN2_TX (AF9), I2S2_CK (AF5), LPUART1_CTS (AF8), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), USART3_CTS (AF7), USART3_NSS (AF7)
G2VSSпитание—
G3PB12ввод-выводADC1_IN11, FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), LPUART1_DE (AF8), LPUART1_RTS (AF8), OPAMP6_VINP, OPAMP6_VINP_SEC, SPI2_NSS (AF5), TIM1_BKIN (AF6), USART3_CK (AF7)
G4PB2ввод-выводADC2_IN12, ADC3_EXTI2, COMP4_INM, I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OPAMP3_VINM, OPAMP3_VINM0, OPAMP3_VINM_SEC, QUADSPI1_BK2_IO1 (AF10), RTC_OUT2 (AF0), TIM20_CH1 (AF3)
G5VSSAпитание—
G6PC4ввод-выводADC2_IN5, I2C2_SCL (AF4), QUADSPI1_BK2_IO3 (AF10), TIM1_ETR (AF2), USART1_TX (AF7)
G7VSSпитание—
G8PA0ввод-выводADC1_IN1, ADC2_IN1, COMP1_INM, COMP1_OUT (AF8), COMP3_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_BKIN (AF9), TIM8_ETR (AF10), USART2_CTS (AF7), USART2_NSS (AF7)
H1VDDпитание—
H2PB10ввод-выводDAC1_EXTI10, DAC3_EXTI10, LPUART1_RX (AF8), OPAMP3_VINM, OPAMP3_VINM1, OPAMP3_VINM_SEC, QUADSPI1_CLK (AF10), SAI1_SCK_A (AF14), TIM1_BKIN (AF12), TIM2_CH3 (AF1), USART3_TX (AF7)
H3PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, LPUART1_TX (AF8), OPAMP6_VOUT, QUADSPI1_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
H4VDDAпитание—
H5VREF+служебныйVREFBUF_OUT
H6PB1ввод-выводADC1_IN12, ADC3_IN1, COMP1_INP, COMP4_OUT (AF8), LPUART1_DE (AF12), LPUART1_RTS (AF12), OPAMP3_VOUT, OPAMP6_VINM, OPAMP6_VINM1, OPAMP6_VINM_SEC, QUADSPI1_BK1_IO0 (AF10), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4)
H7PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), LPUART1_CTS (AF12), OPAMP2_VOUT, QUADSPI1_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4)
H8VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB8резервное питание: часы реального времени и резервные регистры
VDDA1, A8, H1, H8питание цифровой части и линий ввода-вывода
VDDAH4питание аналоговой части: АЦП, ЦАП, генераторы
VSSB2, B7, G2, G7общий провод (земля)
VSSAG5общий провод аналоговой части
VREF+H5верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G4A1REYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G4A1RESTM32G4A1REYx512 КБ128 КБ

Линейка STM32G4x1, семейство STM32G4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G491RESTM32G4x164 из 64выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32G4A1RE?

В корпусе WLCSP64 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D1, AF7) или PC4 (шарик G6, AF7), USART1_RX — на PB7 (шарик A6, AF7) или PA10 (шарик C2, AF7) или PC5 (шарик F4, AF7).

Где у STM32G4A1RE выводы SWD для программатора?

SWDIO — PA13 (шарик C3, AF0), SWCLK — PA14 (шарик C4, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G4A1RE?

I2C1_SCL — PA15 (шарик B4, AF4) или PB8-BOOT0 (шарик B6, AF4) или PA13 (шарик C3, AF4), I2C1_SDA — PB7 (шарик A6, AF4) или PB9 (шарик A7, AF4) или PA14 (шарик C4, AF4).

Сколько выводов ввода-вывода у STM32G4A1RE в корпусе WLCSP64?

52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32G4A1RE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
