STM32H725RE в корпусе VFQFPN68: распиновка

STM32H725RE — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 550 МГц: 512 КБ флеш-памяти и 564 КБ ОЗУ. Корпус VFQFPN68 — 68 выводов, из них 46 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 550 МГц
Флеш-память
512 КБ
ОЗУ
564 КБ
Корпус
VFQFPN68, 68 выводов
Линий ввода-вывода
46
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса VFQFPN68

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32H725RE в корпусе VFQFPN68, вид сверхуSTM32H725REVFQFPN68, вид сверхуVBAT — вывод 11VBATPC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT3PC15-OSC32_OUTVSSSMPS — вывод 44VSSSMPSVLXSMPS — вывод 55VLXSMPSVDDSMPS — вывод 66VDDSMPSVFBSMPS — вывод 77VFBSMPSVSS — вывод 88VSSVDD — вывод 99VDDPH0-OSC_IN — вывод 10: RCC_OSC_IN10PH0-OSC_INPH1-OSC_OUT — вывод 11: RCC_OSC_OUT11PH1-OSC_OUTNRST — вывод 1212NRSTPC0 — вывод 13: ADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0, DFSDM1_DATIN4, LTDC_G2, LTDC_R5, SAI4_FS_B, USB_OTG_HS_ULPI_STP13PC0PC1 — вывод 14: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0, DFSDM1_CKIN4, DFSDM1_DATIN0, I2S2_SDO, LTDC_G5, MDIOS_MDC, OCTOSPIM_P1_IO4, PWR_WKUP6, RTC_TAMP3, SAI4_D1, SAI4_SD_A, SDMMC2_CK, SPI2_MOSI14PC1VSSA — вывод 1515VSSAVDDA — вывод 1616VDDAPA0 — вывод 17: ADC1_INP16, I2S6_WS, PWR_WKUP1, SAI4_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS17PA0PA1 — вывод 18: ADC1_INN16, ADC1_INP17, LPTIM3_OUT, LTDC_R2, OCTOSPIM_P1_DQS, OCTOSPIM_P1_IO3, SAI4_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS18PA1PA2 — вывод 19: ADC1_INP14, ADC2_INP14, LPTIM4_OUT, LTDC_R1, MDIOS_MDIO, OCTOSPIM_P1_IO0, PWR_WKUP2, SAI4_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX19PA2PA3 — вывод 20: ADC1_INP15, ADC2_INP15, I2S6_MCK, LPTIM5_OUT, LTDC_B2, LTDC_B5, OCTOSPIM_P1_CLK, OCTOSPIM_P1_IO2, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX, USB_OTG_HS_ULPI_D020PA3VSS — вывод 2121VSSVDD — вывод 2222VDDPA4 — вывод 23: ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_VSYNC, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CK23PA4PA5 — вывод 24: ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK, I2S6_CK, LTDC_R4, PSSI_D14, PWR_NDSTOP2, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK24PA5PA6 — вывод 25: ADC1_INP3, ADC2_INP3, DCMI_PIXCLK, I2S1_SDI, I2S6_SDI, LTDC_G2, MDIOS_MDC, OCTOSPIM_P1_IO3, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP1, TIM8_BKIN_COMP225PA6PA7 — вывод 26: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, I2S1_SDO, I2S6_SDO, LTDC_VSYNC, OCTOSPIM_P1_IO2, OPAMP1_VINM, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N26PA7PC4 — вывод 27: ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2, I2S1_MCK, LTDC_R7, OPAMP1_VOUT, SDMMC2_CKIN, SPDIFRX1_IN227PC4PC5 — вывод 28: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT, DFSDM1_DATIN2, LTDC_DE, OCTOSPIM_P1_DQS, OPAMP1_VINM, PSSI_D15, SAI4_D3, SPDIFRX1_IN328PC5PB0 — вывод 29: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT, LTDC_G1, LTDC_R3, OCTOSPIM_P1_IO1, OPAMP1_VINP, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D129PB0PB1 — вывод 30: ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1, LTDC_G0, LTDC_R6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D230PB1PB2 — вывод 31: COMP1_INP, DFSDM1_CKIN1, I2S3_SDO, OCTOSPIM_P1_CLK, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIB, SAI4_D1, SAI4_SD_A, SPI3_MOSI, TIM23_ETR31PB2PB10 — вывод 32: DFSDM1_DATIN7, I2S2_CK, LPTIM2_IN1, LTDC_G4, OCTOSPIM_P1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D332PB10VCAP — вывод 3333VCAPVSS — вывод 3434VSSVDD — вывод 3535VDDPB12 — вывод 36: DFSDM1_DATIN1, FDCAN2_RX, I2S2_WS, OCTOSPIM_P1_IO0, OCTOSPIM_P1_NCLK, SPI2_NSS, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, UART5_RX, USART3_CK, USB_OTG_HS_ULPI_D536PB12PB13 — вывод 37: DCMI_D2, DFSDM1_CKIN1, FDCAN2_TX, I2S2_CK, LPTIM2_OUT, OCTOSPIM_P1_IO2, PSSI_D2, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSS, USB_OTG_HS_ULPI_D637PB13PB14 — вывод 38: DFSDM1_DATIN2, I2S2_SDI, LTDC_CLK, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTS38PB14PB15 — вывод 39: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2, I2S2_SDO, LTDC_G7, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RX39PB15PC6 — вывод 40: DCMI_D0, DFSDM1_CKIN3, I2S2_MCK, LTDC_HSYNC, PSSI_D0, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, SWPMI1_IO, TIM3_CH1, TIM8_CH140PC6PC7 — вывод 41: DCMI_D1, DEBUG_TRGIO, DFSDM1_DATIN3, I2S3_MCK, LTDC_G6, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, SWPMI1_TX, TIM3_CH2, TIM8_CH241PC7PC9 — вывод 42: DAC1_EXTI9, DCMI_D3, I2C3_SDA, I2C5_SDA, I2S_CKIN, LTDC_B2, LTDC_G3, OCTOSPIM_P1_IO0, PSSI_D3, RCC_MCO_2, SDMMC1_D1, SWPMI1_SUSPEND, TIM3_CH4, TIM8_CH4, UART5_CTS42PC9PA8 — вывод 43: I2C3_SCL, I2C5_SCL, LTDC_B3, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_BKIN2_COMP2, UART7_RX, USART1_CK, USB_OTG_HS_SOF43PA8PA9 — вывод 44: DAC1_EXTI9, DCMI_D0, I2C3_SMBA, I2C5_SMBA, I2S2_CK, LPUART1_TX, LTDC_R5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_HS_VBUS44PA9PA10 — вывод 45: DCMI_D1, LPUART1_RX, LTDC_B1, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RX, USB_OTG_HS_ID45PA10PA11 — вывод 46: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, LTDC_R4, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_OTG_HS_DM46PA11PA12 — вывод 47: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_R5, SAI4_FS_B, SPI2_SCK, TIM1_BKIN2, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_HS_DP47PA12PA13(JTMS/SWDIO) — вывод 48: DEBUG_JTMS-SWDIO48PA13(JTMS/SWDIO)VCAP — вывод 4949VCAPVSS — вывод 5050VSSVDD — вывод 5151VDDPA14(JTCK/SWCLK) — вывод 52: DEBUG_JTCK-SWCLK52PA14(JTCK/SWCLK)PA15(JTDI) — вывод 53: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC, DEBUG_JTDI, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_B6, LTDC_R3, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TX53PA15(JTDI)PC10 — вывод 54: DCMI_D8, DFSDM1_CKIN5, I2C5_SDA, I2S3_CK, LTDC_B1, LTDC_R2, OCTOSPIM_P1_IO1, PSSI_D8, SDMMC1_D2, SPI3_SCK, SWPMI1_RX, UART4_TX, USART3_TX54PC10PC11 — вывод 55: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, DFSDM1_DATIN5, I2C5_SCL, I2S3_SDI, LTDC_B4, OCTOSPIM_P1_NCS, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RX55PC11PC12 — вывод 56: DCMI_D9, DEBUG_TRACED3, I2C5_SMBA, I2S3_SDO, I2S6_CK, LTDC_R6, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CK56PC12PD2 — вывод 57: DCMI_D11, DEBUG_TRACED2, LTDC_B2, LTDC_B7, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RX57PD2PB3(JTDO/TRACESWO) — вывод 58: CRS_SYNC, DEBUG_JTDO-SWO, I2S1_CK, I2S3_CK, I2S6_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM24_ETR, TIM2_CH2, UART7_RX58PB3(JTDO/TRACESWO)PB4(NJTRST) — вывод 59: DEBUG_JTRST, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TX59PB4(NJTRST)PB5 — вывод 60: DCMI_D10, FDCAN2_RX, I2C1_SMBA, I2C4_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LTDC_B5, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D760PB5PB6 — вывод 61: CEC, DCMI_D5, DFSDM1_DATIN5, FDCAN2_TX, I2C1_SCL, I2C4_SCL, LPUART1_TX, OCTOSPIM_P1_NCS, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TX61PB6PB7 — вывод 62: DCMI_VSYNC, DFSDM1_CKIN5, I2C1_SDA, I2C4_SDA, LPUART1_RX, PSSI_RDY, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RX62PB7BOOT0 — вывод 6363BOOT0PB8 — вывод 64: DCMI_D6, DFSDM1_CKIN7, FDCAN1_RX, I2C1_SCL, I2C4_SCL, LTDC_B6, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RX64PB8PB9 — вывод 65: DAC1_EXTI9, DCMI_D7, DFSDM1_DATIN7, FDCAN1_TX, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, LTDC_B7, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4, UART4_TX65PB9VCAP — вывод 6666VCAPVSS — вывод 6767VSSVDD — вывод 6868VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

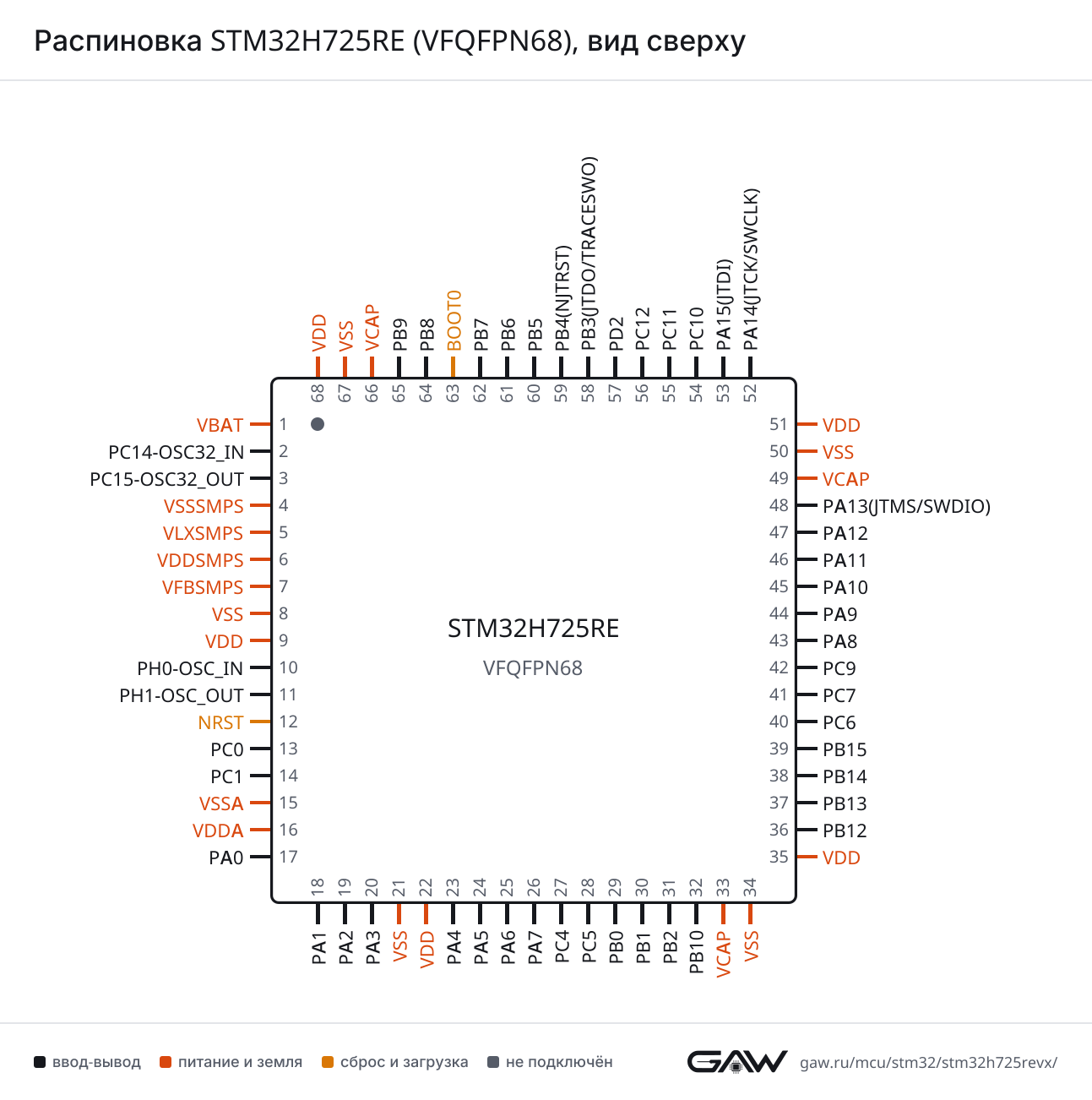

Распиновка STM32H725RE (VFQFPN68), вид сверхуРаспиновка VFQFPN68 картинкой
PNG, 1293 × 1302 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (43, AF7)
CTSPA11 (46, AF7)
DEPA12 (47, AF7)
NSSPA11 (46, AF7)
RTSPA12 (47, AF7)
RXPB15 (39, AF4), PA10 (45, AF7), PB7 (62, AF7)
TXPB14 (38, AF4), PA9 (44, AF7), PB6 (61, AF7)
USART2CKPA4 (23, AF7)
CTSPA0 (17, AF7)
DEPA1 (18, AF7)
NSSPA0 (17, AF7)
RTSPA1 (18, AF7)
RXPA3 (20, AF7)
TXPA2 (19, AF7)
USART3CKPB12 (36, AF7), PC12 (56, AF7)
CTSPB13 (37, AF7)
DEPB14 (38, AF7)
NSSPB13 (37, AF7)
RTSPB14 (38, AF7)
RXPC11 (55, AF7)
TXPB10 (32, AF7), PC10 (54, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (29, AF8), PB15 (39, AF8)
DEPB14 (38, AF8), PA15(JTDI) (53, AF8)
RTSPB14 (38, AF8), PA15(JTDI) (53, AF8)
RXPA1 (18, AF8), PA11 (46, AF6), PC11 (55, AF8), PB8 (64, AF8)
TXPA0 (17, AF8), PA12 (47, AF6), PC10 (54, AF8), PB9 (65, AF8)
UART5CTSPC9 (42, AF8)
RXPB12 (36, AF14), PD2 (57, AF8), PB5 (60, AF14)
TXPB13 (37, AF14), PC12 (56, AF8), PB6 (61, AF14)
UART7RXPA8 (43, AF11), PB3(JTDO/TRACESWO) (58, AF11)
TXPA15(JTDI) (53, AF11), PB4(NJTRST) (59, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (46, AF3)
DEPA12 (47, AF3)
RTSPA12 (47, AF3)
RXPA10 (45, AF3), PB7 (62, AF8)
TXPA9 (44, AF3), PB6 (61, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (25, AF5), PB4(NJTRST) (59, AF5)
MOSIPA7 (26, AF5), PB5 (60, AF5)
NSSPA4 (23, AF5), PA15(JTDI) (53, AF5)
SCKPA5 (24, AF5), PB3(JTDO/TRACESWO) (58, AF5)
SPI2MISOPB14 (38, AF5)
MOSIPC1 (14, AF5), PB15 (39, AF5)
NSSPB12 (36, AF5), PA11 (46, AF5), PB4(NJTRST) (59, AF7), PB9 (65, AF5)
SCKPB10 (32, AF5), PB13 (37, AF5), PA9 (44, AF5), PA12 (47, AF5)
SPI3MISOPC11 (55, AF6), PB4(NJTRST) (59, AF6)
MOSIPB2 (31, AF7), PC12 (56, AF6), PB5 (60, AF7)
NSSPA4 (23, AF6), PA15(JTDI) (53, AF6)
SCKPC10 (54, AF6), PB3(JTDO/TRACESWO) (58, AF6)
SPI6MISOPA6 (25, AF8), PB4(NJTRST) (59, AF8)
MOSIPA7 (26, AF8), PB5 (60, AF8)
NSSPA0 (17, AF5), PA4 (23, AF8), PA15(JTDI) (53, AF7)
SCKPA5 (24, AF8), PC12 (56, AF5), PB3(JTDO/TRACESWO) (58, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (42, AF5)
I2S1CKPA5 (24, AF5), PB3(JTDO/TRACESWO) (58, AF5)
MCKPC4 (27, AF5)
SDIPA6 (25, AF5), PB4(NJTRST) (59, AF5)
SDOPA7 (26, AF5), PB5 (60, AF5)
WSPA4 (23, AF5), PA15(JTDI) (53, AF5)
I2S2CKPB10 (32, AF5), PB13 (37, AF5), PA9 (44, AF5), PA12 (47, AF5)
MCKPC6 (40, AF5)
SDIPB14 (38, AF5)
SDOPC1 (14, AF5), PB15 (39, AF5)
WSPB12 (36, AF5), PA11 (46, AF5), PB4(NJTRST) (59, AF7), PB9 (65, AF5)
I2S3CKPC10 (54, AF6), PB3(JTDO/TRACESWO) (58, AF6)
MCKPC7 (41, AF6)
SDIPC11 (55, AF6), PB4(NJTRST) (59, AF6)
SDOPB2 (31, AF7), PC12 (56, AF6), PB5 (60, AF7)
WSPA4 (23, AF6), PA15(JTDI) (53, AF6)
I2S6CKPA5 (24, AF8), PC12 (56, AF5), PB3(JTDO/TRACESWO) (58, AF8)
MCKPA3 (20, AF5)
SDIPA6 (25, AF8), PB4(NJTRST) (59, AF8)
SDOPA7 (26, AF8), PB5 (60, AF8)
WSPA0 (17, AF5), PA4 (23, AF8), PA15(JTDI) (53, AF7)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (61, AF4), PB8 (64, AF4)
SDAPB7 (62, AF4), PB9 (65, AF4)
SMBAPB5 (60, AF4)
I2C3SCLPA8 (43, AF4)
SDAPC9 (42, AF4)
SMBAPA9 (44, AF4)
I2C4SCLPB6 (61, AF6), PB8 (64, AF6)
SDAPB7 (62, AF6), PB9 (65, AF6)
SMBAPB5 (60, AF6), PB9 (65, AF11)
I2C5SCLPA8 (43, AF6), PC11 (55, AF4)
SDAPC9 (42, AF6), PC10 (54, AF4)
SMBAPA9 (44, AF6), PC12 (56, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (46, AF9), PB8 (64, AF9)
TXPA12 (47, AF9), PB9 (65, AF9)
FDCAN2RXPB12 (36, AF9), PB5 (60, AF9)
TXPB13 (37, AF9), PB6 (61, AF9)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPA11 (46)
DPPA12 (47)
IDPA10 (45, AF10)
SOFPA8 (43, AF10)
ULPI_CKPA5 (24, AF10)
ULPI_D0PA3 (20, AF10)
ULPI_D1PB0 (29, AF10)
ULPI_D2PB1 (30, AF10)
ULPI_D3PB10 (32, AF10)
ULPI_D5PB12 (36, AF10)
ULPI_D6PB13 (37, AF10)
ULPI_D7PB5 (60, AF10)
ULPI_STPPC0 (13, AF10)
VBUSPA9 (44)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (65, AF7)
CKPC12 (56, AF12)
CKINPB8 (64, AF7)
CMDPD2 (57, AF12)
D0PB13 (37, AF12)
D0DIRPC6 (40, AF8)
D1PC9 (42, AF12)
D2PC10 (54, AF12)
D3PC11 (55, AF12)
D4PB8 (64, AF12)
D5PB9 (65, AF12)
D6PC6 (40, AF12)
D7PC7 (41, AF12)
D123DIRPC7 (41, AF8)
SDMMC2CKPC1 (14, AF9)
CKINPC4 (27, AF10)
CMDPA0 (17, AF9)
D0PB14 (38, AF9)
D1PB15 (39, AF9)
D2PB3(JTDO/TRACESWO) (58, AF9)
D3PB4(NJTRST) (59, AF9)
D4PB8 (64, AF10)
D5PB9 (65, AF10)
D6PC6 (40, AF10)
D7PC7 (41, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI4D1PC1 (14, AF1), PB2 (31, AF1)
D3PC5 (28, AF1)
FS_BPC0 (13, AF8), PA12 (47, AF8)
MCLK_BPA1 (18, AF10)
SCK_BPA2 (19, AF8)
SD_APC1 (14, AF8), PB2 (31, AF8)
SD_BPA0 (17, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRX1IN2PC4 (27, AF9)
IN3PC5 (28, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (53, AF4), PB6 (61, AF5)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPC6 (40)
RXPC10 (54, AF11)
SUSPENDPC9 (42, AF11)
TXPC7 (41, AF11)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (46), PC11 (55)
EXTI15PC15-OSC32_OUT (3), PB15 (39), PA15(JTDI) (53)
INN3PA7 (26)
INN4PC5 (28)
INN5PB0 (29)
INN10PC1 (14)
INN16PA1 (18)
INN18PA5 (24)
INP3PA6 (25)
INP4PC4 (27)
INP5PB1 (30)
INP7PA7 (26)
INP8PC5 (28)
INP9PB0 (29)
INP10PC0 (13)
INP11PC1 (14)
INP14PA2 (19)
INP15PA3 (20)
INP16PA0 (17)
INP17PA1 (18)
INP18PA4 (23)
INP19PA5 (24)
ADC2EXTI11PA11 (46), PC11 (55)
EXTI15PC15-OSC32_OUT (3), PB15 (39), PA15(JTDI) (53)
INN3PA7 (26)
INN4PC5 (28)
INN5PB0 (29)
INN10PC1 (14)
INN18PA5 (24)
INP3PA6 (25)
INP4PC4 (27)
INP5PB1 (30)
INP7PA7 (26)
INP8PC5 (28)
INP9PB0 (29)
INP10PC0 (13)
INP11PC1 (14)
INP14PA2 (19)
INP15PA3 (20)
INP18PA4 (23)
INP19PA5 (24)
ADC3EXTI11PA11 (46), PC11 (55)
EXTI15PC15-OSC32_OUT (3), PB15 (39), PA15(JTDI) (53)
INN10PC1 (14)
INP10PC0 (13)
INP11PC1 (14)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (42), PA9 (44), PB9 (65)
OUT1PA4 (23)
OUT2PA5 (24)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (27), PB1 (30)
INPPB0 (29), PB2 (31)
OUTPC5 (28, AF13)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA7 (26), PC5 (28)
VINPPB0 (29)
VOUTPC4 (27)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (25, AF1), PB12 (36, AF1)
BKIN_COMP1PA6 (25, AF12), PB12 (36, AF13)
BKIN_COMP2PA6 (25, AF12), PB12 (36, AF13)
BKIN2PA12 (47, AF12)
CH1PA8 (43, AF1)
CH1NPA7 (26, AF1), PB13 (37, AF1)
CH2PA9 (44, AF1)
CH2NPB0 (29, AF1), PB14 (38, AF1)
CH3PA10 (45, AF1)
CH3NPB1 (30, AF1), PB15 (39, AF1)
CH4PA11 (46, AF1)
ETRPA12 (47, AF1)
TIM2CH1PA0 (17, AF1), PA5 (24, AF1), PA15(JTDI) (53, AF1)
CH2PA1 (18, AF1), PB3(JTDO/TRACESWO) (58, AF1)
CH3PA2 (19, AF1), PB10 (32, AF1)
CH4PA3 (20, AF1)
ETRPA0 (17, AF1), PA5 (24, AF1), PA15(JTDI) (53, AF1)
TIM3CH1PA6 (25, AF2), PC6 (40, AF2), PB4(NJTRST) (59, AF2)
CH2PA7 (26, AF2), PC7 (41, AF2), PB5 (60, AF2)
CH3PB0 (29, AF2)
CH4PB1 (30, AF2), PC9 (42, AF2)
ETRPD2 (57, AF2)
TIM4CH1PB6 (61, AF2)
CH2PB7 (62, AF2)
CH3PB8 (64, AF2)
CH4PB9 (65, AF2)
TIM5CH1PA0 (17, AF2)
CH2PA1 (18, AF2)
CH3PA2 (19, AF2)
CH4PA3 (20, AF2)
ETRPA4 (23, AF2)
TIM8BKINPA6 (25, AF3)
BKIN_COMP1PA6 (25, AF10)
BKIN_COMP2PA6 (25, AF10)
BKIN2PA8 (43, AF3)
BKIN2_COMP1PA8 (43, AF12)
BKIN2_COMP2PA8 (43, AF12)
CH1PC6 (40, AF3)
CH1NPA5 (24, AF3), PA7 (26, AF3)
CH2PC7 (41, AF3)
CH2NPB0 (29, AF3), PB14 (38, AF3)
CH3NPB1 (30, AF3), PB15 (39, AF3)
CH4PC9 (42, AF3)
ETRPA0 (17, AF3)
TIM12CH1PB14 (38, AF2)
CH2PB15 (39, AF2)
TIM13CH1PA6 (25, AF9)
TIM14CH1PA7 (26, AF9)
TIM15BKINPA0 (17, AF4), PD2 (57, AF4)
CH1PA2 (19, AF4), PC12 (56, AF2)
CH1NPA1 (18, AF4)
CH2PA3 (20, AF4)
TIM16BKINPB4(NJTRST) (59, AF1)
CH1PB8 (64, AF1)
CH1NPB6 (61, AF1)
TIM17BKINPB5 (60, AF1)
CH1PB9 (65, AF1)
CH1NPB7 (62, AF1)
TIM23ETRPB2 (31, AF13)
TIM24ETRPB3(JTDO/TRACESWO) (58, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2IN1PB10 (32, AF3)
OUTPB13 (37, AF3)
LPTIM3OUTPA1 (18, AF3)
LPTIM4OUTPA2 (19, AF3)
LPTIM5OUTPA3 (20, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPB2 (31, AF0)
OUT_CALIBPB2 (31, AF0)
REFINPB15 (39, AF0)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (40, AF13), PA9 (44, AF13)
D1PC7 (41, AF13), PA10 (45, AF13)
D2PB13 (37, AF13)
D3PC9 (42, AF13)
D4PC11 (55, AF13)
D5PB6 (61, AF13)
D6PB8 (64, AF13)
D7PB9 (65, AF13)
D8PC10 (54, AF13)
D9PC12 (56, AF13)
D10PB5 (60, AF13)
D11PD2 (57, AF13)
HSYNCPA4 (23, AF13)
PIXCLKPA6 (25, AF13)
VSYNCPB7 (62, AF13)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (40, AF13), PA9 (44, AF13)
D1PC7 (41, AF13), PA10 (45, AF13)
D2PB13 (37, AF13)
D3PC9 (42, AF13)
D4PC11 (55, AF13)
D5PB6 (61, AF13)
D6PB8 (64, AF13)
D7PB9 (65, AF13)
D8PC10 (54, AF13)
D9PC12 (56, AF13)
D10PB5 (60, AF13)
D11PD2 (57, AF13)
D14PA5 (24, AF13)
D15PC5 (28, AF4)
DEPA4 (23, AF13)
PDCKPA6 (25, AF13)
RDYPB7 (62, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB1PA10 (45, AF14), PC10 (54, AF10)
B2PA3 (20, AF9), PC9 (42, AF14), PD2 (57, AF14)
B3PA8 (43, AF13)
B4PA10 (45, AF12), PC11 (55, AF14)
B5PA3 (20, AF14), PB5 (60, AF3)
B6PA15(JTDI) (53, AF14), PB8 (64, AF14)
B7PD2 (57, AF9), PB9 (65, AF14)
CLKPB14 (38, AF14)
DEPC5 (28, AF14)
G0PB1 (30, AF14)
G1PB0 (29, AF14)
G2PC0 (13, AF11), PA6 (25, AF14)
G3PC9 (42, AF10)
G4PB10 (32, AF14)
G5PC1 (14, AF14)
G6PC7 (41, AF14)
G7PB15 (39, AF14)
HSYNCPC6 (40, AF14)
R1PA2 (19, AF14)
R2PA1 (18, AF14), PC10 (54, AF14)
R3PB0 (29, AF9), PA15(JTDI) (53, AF9)
R4PA5 (24, AF14), PA11 (46, AF14)
R5PC0 (13, AF14), PA9 (44, AF14), PA12 (47, AF14)
R6PB1 (30, AF9), PA8 (43, AF14), PC12 (56, AF14)
R7PC4 (27, AF14)
VSYNCPA4 (23, AF14), PA7 (26, AF14)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PC0 (13, AF3)
CKIN1PB2 (31, AF4), PB13 (37, AF6)
CKIN2PC4 (27, AF3), PB15 (39, AF6)
CKIN3PC6 (40, AF4)
CKIN4PC1 (14, AF4)
CKIN5PC10 (54, AF3), PB7 (62, AF11)
CKIN7PB8 (64, AF3)
CKOUTPB0 (29, AF6)
DATIN0PC1 (14, AF3)
DATIN1PB1 (30, AF6), PB12 (36, AF6)
DATIN2PC5 (28, AF3), PB14 (38, AF6)
DATIN3PC7 (41, AF4)
DATIN4PC0 (13, AF6)
DATIN5PC11 (55, AF3), PB6 (61, AF11)
DATIN7PB10 (32, AF6), PB9 (65, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (52, AF0)
JTDIPA15(JTDI) (53, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (58, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (48, AF0)
TRACED0PC1 (14, AF0)
TRACED2PD2 (57, AF0)
TRACED3PC12 (56, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (43, AF0)
MCO_2PC9 (42, AF0)
OSC_INPH0-OSC_IN (10)
OSC_OUTPH1-OSC_OUT (11)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (17)
PWR_WKUP2PA2 (19)
PWR_WKUP6PC1 (14)
RTC_TAMP3PC1 (14)

Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), COMP2 (аналоговый компаратор), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), LPTIM1 (таймер с малым потреблением), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 68 выводов корпуса VFQFPN68 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
4VSSSMPSпитание—
5VLXSMPSпитание—
6VDDSMPSпитание—
7VFBSMPSпитание—
8VSSпитание—
9VDDпитание—
10PH0-OSC_INввод-выводRCC_OSC_IN
11PH1-OSC_OUTввод-выводRCC_OSC_OUT
12NRSTсброс—
13PC0ввод-выводADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI4_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
14PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI4_D1 (AF1), SAI4_SD_A (AF8), SDMMC2_CK (AF9), SPI2_MOSI (AF5)
15VSSAпитание—
16VDDAпитание—
17PA0ввод-выводADC1_INP16, I2S6_WS (AF5), PWR_WKUP1, SAI4_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
18PA1ввод-выводADC1_INN16, ADC1_INP17, LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF12), OCTOSPIM_P1_IO3 (AF9), SAI4_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
19PA2ввод-выводADC1_INP14, ADC2_INP14, LPTIM4_OUT (AF3), LTDC_R1 (AF14), MDIOS_MDIO (AF12), OCTOSPIM_P1_IO0 (AF6), PWR_WKUP2, SAI4_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
20PA3ввод-выводADC1_INP15, ADC2_INP15, I2S6_MCK (AF5), LPTIM5_OUT (AF3), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF12), OCTOSPIM_P1_IO2 (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
21VSSпитание—
22VDDпитание—
23PA4ввод-выводADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
24PA5ввод-выводADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2, SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
25PA6ввод-выводADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10)
26PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
27PC4ввод-выводADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SDMMC2_CKIN (AF10), SPDIFRX1_IN2 (AF9)
28PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI4_D3 (AF1), SPDIFRX1_IN3 (AF9)
29PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF4), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
30PB1ввод-выводADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
31PB2ввод-выводCOMP1_INP, DFSDM1_CKIN1 (AF4), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), SAI4_D1 (AF1), SAI4_SD_A (AF8), SPI3_MOSI (AF7), TIM23_ETR (AF13)
32PB10ввод-выводDFSDM1_DATIN7 (AF6), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
33VCAPпитание—
34VSSпитание—
35VDDпитание—
36PB12ввод-выводDFSDM1_DATIN1 (AF6), FDCAN2_RX (AF9), I2S2_WS (AF5), OCTOSPIM_P1_IO0 (AF12), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10)
37PB13ввод-выводDCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), OCTOSPIM_P1_IO2 (AF4), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10)
38PB14ввод-выводDFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
39PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4)
40PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3)
41PC7ввод-выводDCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3)
42PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2C5_SDA (AF6), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8)
43PA8ввод-выводI2C3_SCL (AF4), I2C5_SCL (AF6), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10)
44PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2C5_SMBA (AF6), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS
45PA10ввод-выводDCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10)
46PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM
47PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI4_FS_B (AF8), SPI2_SCK (AF5), TIM1_BKIN2 (AF12), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP
48PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
49VCAPпитание—
50VSSпитание—
51VDDпитание—
52PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
53PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
54PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), I2C5_SDA (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7)
55PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), I2C5_SCL (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
56PC12ввод-выводDCMI_D9 (AF13), DEBUG_TRACED3 (AF0), I2C5_SMBA (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
57PD2ввод-выводDCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8)
58PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM24_ETR (AF14), TIM2_CH2 (AF1), UART7_RX (AF11)
59PB4(NJTRST)ввод-выводDEBUG_JTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
60PB5ввод-выводDCMI_D10 (AF13), FDCAN2_RX (AF9), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF3), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10)
61PB6ввод-выводCEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
62PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
63BOOT0загрузка—
64PB8ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8)
65PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
66VCAPпитание—
67VSSпитание—
68VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP33, 49, 66вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD9, 22, 35, 51, 68питание цифровой части и линий ввода-вывода
VDDA16питание аналоговой части: АЦП, ЦАП, генераторы
VDDSMPS6—
VFBSMPS7—
VLXSMPS5—
VSS8, 21, 34, 50, 67общий провод (земля)
VSSA15общий провод аналоговой части
VSSSMPS4—
NRST12сброс, активный уровень — низкий
BOOT063выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H725REVx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H725RESTM32H725REVx512 КБ564 КБ

Линейка STM32H725/735, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H725RE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H725REV6VFQFPN 68, 8×8×1,0 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе VFQFPN68, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H725RGSTM32H725/73568 из 68выводы совпадают полностьюфлеш-память до 512 и 1024 КБ
STM32H735RGSTM32H725/73568 из 68выводы совпадают полностьютолько у него: CRYP, HASH; флеш-память до 512 и 1024 КБ

Частые вопросы

На каких выводах USART1 у STM32H725RE?

В корпусе VFQFPN68 сигнал USART1_TX выведен на PB14 (вывод 38, AF4) или PA9 (вывод 44, AF7) или PB6 (вывод 61, AF7), USART1_RX — на PB15 (вывод 39, AF4) или PA10 (вывод 45, AF7) или PB7 (вывод 62, AF7).

Где у STM32H725RE выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (вывод 48, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 52, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H725RE?

I2C1_SCL — PB6 (вывод 61, AF4) или PB8 (вывод 64, AF4), I2C1_SDA — PB7 (вывод 62, AF4) или PB9 (вывод 65, AF4).

Сколько выводов ввода-вывода у STM32H725RE в корпусе VFQFPN68?

46 из 68. Ещё 20 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32H725RE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
