STM32H725VG в корпусе WLCSP115: распиновка

STM32H725VG — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 550 МГц: 1 МБ флеш-памяти и 564 КБ ОЗУ. Корпус WLCSP115 — 115 шариков, из них 67 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 550 МГц
Флеш-память
1 МБ
ОЗУ
564 КБ
Корпус
WLCSP115, 115 шариков
Линий ввода-вывода
67
Напряжение питания
1,62…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса WLCSP115

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H725VG в корпусе WLCSP115, вид сверхуABCDEFGHJKLMNPRTUVWYAA1234567891011VDD — шарик A2VDDPD2 — шарик A4: DCMI_D11, DEBUG_TRACED2, FMC_D7, FMC_DA7, LTDC_B2, LTDC_B7, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RXPD2VDD — шарик A6VDDVDD — шарик A8VDDVSS — шарик A10VSSVSS — шарик B1VSSVDD — шарик B3VDDPD3 — шарик B5: DCMI_D5, DFSDM1_CKOUT, FMC_CLK, I2S2_CK, LTDC_G7, PSSI_D5, SPI2_SCK, USART2_CTS, USART2_NSSPD3VSS — шарик B7VSSVCAP — шарик B9VCAPPE2 — шарик B11: DEBUG_TRACECLK, ETH_TXD3, FMC_A23, OCTOSPIM_P1_IO2, SAI1_CK1, SAI1_MCLK_A, SAI4_CK1, SAI4_MCLK_APE2VDDLDO — шарик C2VDDLDOVSS — шарик C4VSSVSS — шарик C6VSSBOOT0 — шарик C8BOOT0VDD — шарик C10VDDVCAP — шарик D1VCAPPA14(JTCK/SWCLK) — шарик D3: DEBUG_JTCK-SWCLKPA14PD1 — шарик D5: DFSDM1_DATIN6, FDCAN1_TX, FMC_D3, FMC_DA3, UART4_TXPD1PB5 — шарик D7: DCMI_D10, ETH_PPS_OUT, FDCAN2_RX, FMC_SDCKE1, I2C1_SMBA, I2C4_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LTDC_B5, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D7PB5VDDLDO — шарик D9VDDLDOPC14-OSC32_IN — шарик D11: RCC_OSC32_INPC14PA11 — шарик E2: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, LTDC_R4, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_OTG_HS_DMPA11PC10 — шарик E4: DCMI_D8, DFSDM1_CKIN5, I2C5_SDA, I2S3_CK, LTDC_B1, LTDC_R2, OCTOSPIM_P1_IO1, PSSI_D8, SDMMC1_D2, SPI3_SCK, SWPMI1_RX, UART4_TX, USART3_TXPC10PD5 — шарик E6: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TXPD5PB8 — шарик E8: DCMI_D6, DFSDM1_CKIN7, ETH_TXD3, FDCAN1_RX, I2C1_SCL, I2C4_SCL, LTDC_B6, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RXPB8PC15-OSC32_OUT — шарик E10: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15VDD — шарик F1VDDPA12 — шарик F3: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_R5, SAI4_FS_B, SPI2_SCK, TIM1_BKIN2, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_HS_DPPA12PC12 — шарик F5: DCMI_D9, DEBUG_TRACED3, FMC_D6, FMC_DA6, I2C5_SMBA, I2S3_SDO, I2S6_CK, LTDC_R6, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CKPC12PB4(NJTRST) — шарик F7: DEBUG_JTRST, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4PE4 — шарик F9: DCMI_D4, DEBUG_TRACED1, DFSDM1_DATIN3, FMC_A20, LTDC_B0, PSSI_D4, SAI1_D2, SAI1_FS_A, SAI4_D2, SAI4_FS_A, TIM15_CH1NPE4VSS — шарик F11VSSVSS — шарик G2VSSPA13(JTMS/SWDIO) — шарик G4: DEBUG_JTMS-SWDIOPA13PD4 — шарик G6: FMC_NOE, OCTOSPIM_P1_IO4, USART2_DE, USART2_RTSPD4PB9 — шарик G8: DAC1_EXTI9, DCMI_D7, DFSDM1_DATIN7, FDCAN1_TX, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, LTDC_B7, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4, UART4_TXPB9VDD — шарик G10VDDPC6 — шарик H1: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, LTDC_HSYNC, PSSI_D0, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, SWPMI1_IO, TIM3_CH1, TIM8_CH1, USART6_TXPC6PA8 — шарик H3: I2C3_SCL, I2C5_SCL, LTDC_B3, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_BKIN2_COMP2, UART7_RX, USART1_CK, USB_OTG_HS_SOFPA8PA15(JTDI) — шарик H5: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC, DEBUG_JTDI, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_B6, LTDC_R3, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PB3(JTDO/TRACESWO) — шарик H7: CRS_SYNC, DEBUG_JTDO-SWO, I2S1_CK, I2S3_CK, I2S6_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM24_ETR, TIM2_CH2, UART7_RXPB3PC13 — шарик H9: PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TSPC13VSSSMPS — шарик H11VSSSMPSVDD33USB — шарик J2VDD33USBPA9 — шарик J4: DAC1_EXTI9, DCMI_D0, ETH_TX_ER, I2C3_SMBA, I2C5_SMBA, I2S2_CK, LPUART1_TX, LTDC_R5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_HS_VBUSPA9PD0 — шарик J6: DFSDM1_CKIN6, FDCAN1_RX, FMC_D2, FMC_DA2, LTDC_B1, UART4_RX, UART9_CTSPD0PE0 — шарик J8: DCMI_D2, FMC_NBL0, LPTIM1_ETR, LPTIM2_ETR, LTDC_R0, PSSI_D2, SAI4_MCLK_A, TIM4_ETRPE0VLXSMPS — шарик J10VLXSMPSVDD50USB — шарик K1VDD50USBPC7 — шарик K3: DCMI_D1, DEBUG_TRGIO, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, LTDC_G6, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, SWPMI1_TX, TIM3_CH2, TIM8_CH2, USART6_RXPC7PA10 — шарик K5: DCMI_D1, LPUART1_RX, LTDC_B1, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RX, USB_OTG_HS_IDPA10PB6 — шарик K7: CEC, DCMI_D5, DFSDM1_DATIN5, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I2C4_SCL, LPUART1_TX, OCTOSPIM_P1_NCS, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TXPB6VBAT — шарик K9VBATVDDSMPS — шарик K11VDDSMPSPD14 — шарик L2: FMC_D0, FMC_DA0, TIM4_CH3, UART9_RXPD14PC8 — шарик L4: DCMI_D2, DEBUG_TRACED1, FMC_INT, FMC_NCE, FMC_NE2, PSSI_D2, SDMMC1_D0, SWPMI1_RX, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PC11 — шарик L6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, DFSDM1_DATIN5, I2C5_SCL, I2S3_SDI, LTDC_B4, OCTOSPIM_P1_NCS, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PDR_ON — шарик L8PDR_ONVFBSMPS — шарик L10VFBSMPSVDD — шарик M1VDDPD13 — шарик M3: DCMI_D13, FDCAN3_TX, FMC_A18, I2C4_SDA, LPTIM1_OUT, OCTOSPIM_P1_IO3, PSSI_D13, SAI4_SCK_A, TIM4_CH2, UART9_DE, UART9_RTSPD13PC9 — шарик M5: DAC1_EXTI9, DCMI_D3, I2C3_SDA, I2C5_SDA, I2S_CKIN, LTDC_B2, LTDC_G3, OCTOSPIM_P1_IO0, PSSI_D3, RCC_MCO_2, SDMMC1_D1, SWPMI1_SUSPEND, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PB7 — шарик M7: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, LPUART1_RX, PSSI_RDY, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RXPB7PC0 — шарик M9: ADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_A25, FMC_D12, FMC_DA12, FMC_SDNWE, LTDC_G2, LTDC_R5, SAI4_FS_B, USB_OTG_HS_ULPI_STPPC0VSS — шарик M11VSSPD15 — шарик N2: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4, UART9_TXPD15PD9 — шарик N4: DAC1_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RXPD9PE7 — шарик N6: COMP2_INM, DFSDM1_DATIN2, FMC_D4, FMC_DA4, OCTOSPIM_P1_IO4, OPAMP2_VOUT, TIM1_ETR, UART7_RXPE7PA0 — шарик N8: ADC1_INP16, ETH_CRS, FMC_A19, I2S6_WS, PWR_WKUP1, SAI4_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0VDD — шарик N10VDDVSS — шарик P1VSSPD10 — шарик P3: DFSDM1_CKOUT, FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PB13 — шарик P5: DCMI_D2, DFSDM1_CKIN1, ETH_TXD1, FDCAN2_TX, I2S2_CK, LPTIM2_OUT, OCTOSPIM_P1_IO2, PSSI_D2, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSS, USB_OTG_HS_ULPI_D6PB13PA3 — шарик P7: ADC1_INP15, ADC2_INP15, ETH_COL, I2S6_MCK, LPTIM5_OUT, LTDC_B2, LTDC_B5, OCTOSPIM_P1_CLK, OCTOSPIM_P1_IO2, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX, USB_OTG_HS_ULPI_D0PA3PC1 — шарик P9: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0, DFSDM1_CKIN4, DFSDM1_DATIN0, ETH_MDC, I2S2_SDO, LTDC_G5, MDIOS_MDC, OCTOSPIM_P1_IO4, PWR_WKUP6, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SAI4_D1, SAI4_SD_A, SDMMC2_CK, SPI2_MOSIPC1PH0-OSC_IN — шарик P11: RCC_OSC_INPH0PD11 — шарик R2: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_IN2, OCTOSPIM_P1_IO0, SAI4_SD_A, USART3_CTS, USART3_NSSPD11PB14 — шарик R4: DFSDM1_DATIN2, FMC_D10, FMC_DA10, I2S2_SDI, LTDC_CLK, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14PA7 — шарик R6: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, I2S1_SDO, I2S6_SDO, LTDC_VSYNC, OCTOSPIM_P1_IO2, OPAMP1_VINM, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA1 — шарик R8: ADC1_INN16, ADC1_INP17, ETH_REF_CLK, ETH_RX_CLK, LPTIM3_OUT, LTDC_R2, OCTOSPIM_P1_DQS, OCTOSPIM_P1_IO3, SAI4_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1NRST — шарик R10NRSTPD12 — шарик T1: DCMI_D12, FDCAN3_RX, FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, LPTIM2_IN1, OCTOSPIM_P1_IO1, PSSI_D12, SAI4_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12PD8 — шарик T3: DFSDM1_CKIN3, FMC_D13, FMC_DA13, SPDIFRX1_IN1, USART3_TXPD8PB10 — шарик T5: DFSDM1_DATIN7, ETH_RX_ER, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LTDC_G4, OCTOSPIM_P1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PA6 — шарик T7: ADC1_INP3, ADC2_INP3, DCMI_PIXCLK, I2S1_SDI, I2S6_SDI, LTDC_G2, MDIOS_MDC, OCTOSPIM_P1_IO3, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP1, TIM8_BKIN_COMP2PA6VSSA — шарик T9VSSAPH1-OSC_OUT — шарик T11: RCC_OSC_OUTPH1VSS — шарик U2VSSPB12 — шарик U4: DFSDM1_DATIN1, ETH_TXD0, FDCAN2_RX, I2C2_SMBA, I2S2_WS, OCTOSPIM_P1_IO0, OCTOSPIM_P1_NCLK, SPI2_NSS, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, UART5_RX, USART3_CK, USB_OTG_HS_ULPI_D5PB12PB0 — шарик U6: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT, ETH_RXD2, LTDC_G1, LTDC_R3, OCTOSPIM_P1_IO1, OPAMP1_VINP, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PA5 — шарик U8: ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, FMC_D9, FMC_DA9, I2S1_CK, I2S6_CK, LTDC_R4, PSSI_D14, PWR_NDSTOP2, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5VSS — шарик U10VSSVDD — шарик V1VDDPB15 — шарик V3: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2, FMC_D11, FMC_DA11, I2S2_SDO, LTDC_G7, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RXPB15PE8 — шарик V5: COMP2_OUT, DFSDM1_CKIN2, FMC_D5, FMC_DA5, OCTOSPIM_P1_IO5, OPAMP2_VINM, TIM1_CH1N, UART7_TXPE8VSS — шарик V7VSSPA2 — шарик V9: ADC1_INP14, ADC2_INP14, ETH_MDIO, LPTIM4_OUT, LTDC_R1, MDIOS_MDIO, OCTOSPIM_P1_IO0, PWR_WKUP2, SAI4_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2VDD — шарик V11VDDVDDLDO — шарик W2VDDLDOPB11 — шарик W4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7, ETH_TX_EN, I2C2_SDA, LPTIM2_ETR, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PB1 — шарик W6: ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1, ETH_RXD3, LTDC_G0, LTDC_R6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PC4 — шарик W8: ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2, ETH_RXD0, FMC_A22, FMC_SDNE0, I2S1_MCK, LTDC_R7, OPAMP1_VOUT, SDMMC2_CKIN, SPDIFRX1_IN2PC4VREF+ — шарик W10: VREFBUF_OUTVREF+VDD — шарик Y1VDDVCAP — шарик Y3VCAPVSS — шарик Y5VSSVDD — шарик Y7VDDPA4 — шарик Y9: ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC, FMC_D8, FMC_DA8, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_VSYNC, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CKPA4VDDA — шарик Y11VDDAVSS — шарик AA2VSSVDD — шарик AA4VDDPB2 — шарик AA6: COMP1_INP, DFSDM1_CKIN1, ETH_TX_ER, I2S3_SDO, OCTOSPIM_P1_CLK, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIB, SAI1_D1, SAI1_SD_A, SAI4_D1, SAI4_SD_A, SPI3_MOSI, TIM23_ETRPB2PC5 — шарик AA8: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT, DFSDM1_DATIN2, ETH_RXD1, FMC_SDCKE0, LTDC_DE, OCTOSPIM_P1_DQS, OPAMP1_VINM, PSSI_D15, SAI1_D3, SAI4_D3, SPDIFRX1_IN3PC5VDD — шарик AA10VDDWLCSP115, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

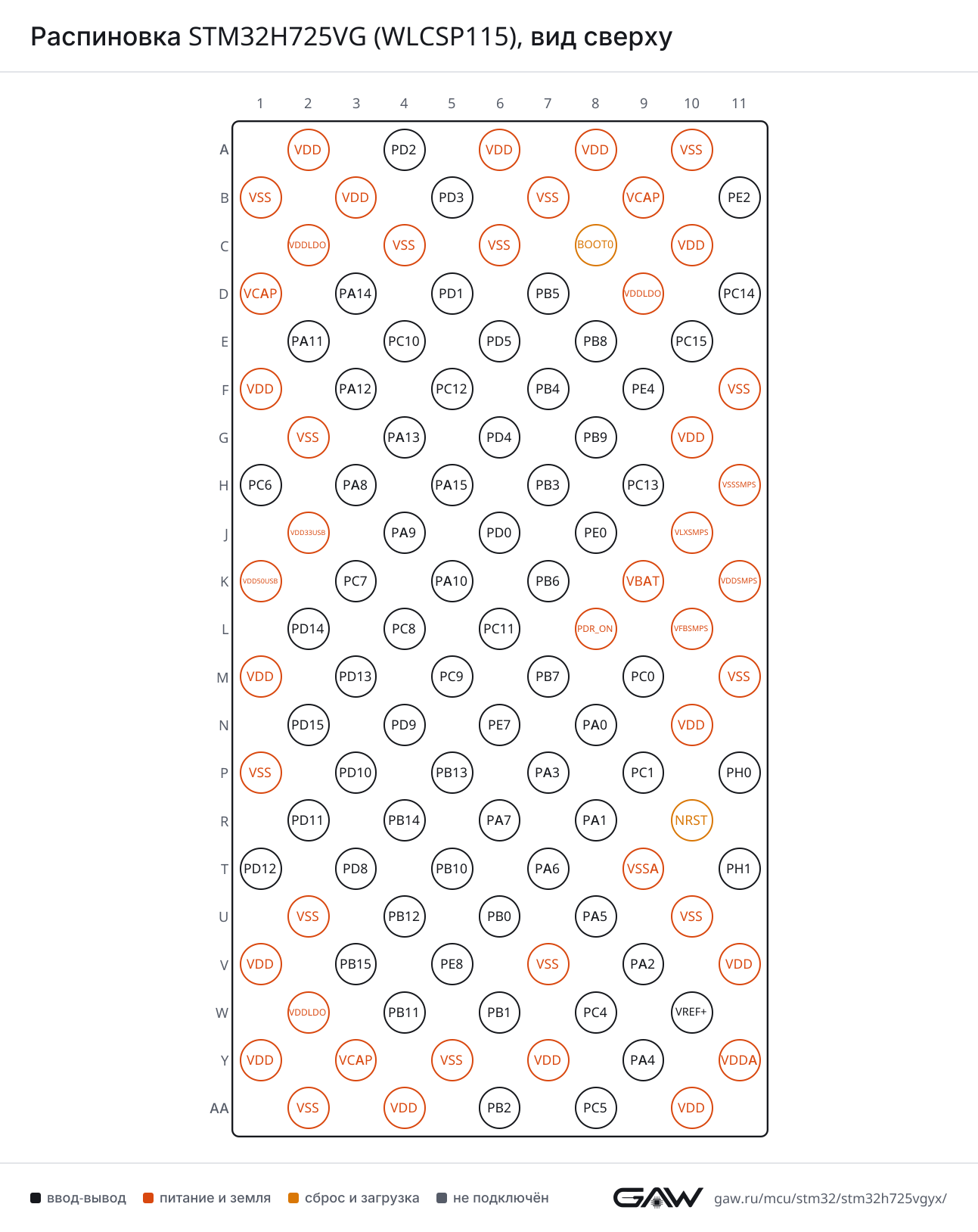

Распиновка STM32H725VG (WLCSP115), вид сверхуРаспиновка WLCSP115 картинкой
PNG, 1293 × 1628 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (H3, AF7)
CTSPA11 (E2, AF7)
DEPA12 (F3, AF7)
NSSPA11 (E2, AF7)
RTSPA12 (F3, AF7)
RXPA10 (K5, AF7), PB7 (M7, AF7), PB15 (V3, AF4)
TXPA9 (J4, AF7), PB6 (K7, AF7), PB14 (R4, AF4)
USART2CKPA4 (Y9, AF7)
CTSPD3 (B5, AF7), PA0 (N8, AF7)
DEPD4 (G6, AF7), PA1 (R8, AF7)
NSSPD3 (B5, AF7), PA0 (N8, AF7)
RTSPD4 (G6, AF7), PA1 (R8, AF7)
RXPA3 (P7, AF7)
TXPD5 (E6, AF7), PA2 (V9, AF7)
USART3CKPC12 (F5, AF7), PD10 (P3, AF7), PB12 (U4, AF7)
CTSPB13 (P5, AF7), PD11 (R2, AF7)
DEPB14 (R4, AF7), PD12 (T1, AF7)
NSSPB13 (P5, AF7), PD11 (R2, AF7)
RTSPB14 (R4, AF7), PD12 (T1, AF7)
RXPC11 (L6, AF7), PD9 (N4, AF7), PB11 (W4, AF7)
TXPC10 (E4, AF7), PD8 (T3, AF7), PB10 (T5, AF7)
USART6CKPC8 (L4, AF7)
RXPC7 (K3, AF7)
TXPC6 (H1, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (U6, AF8), PB15 (V3, AF8)
DEPA15(JTDI) (H5, AF8), PB14 (R4, AF8)
RTSPA15(JTDI) (H5, AF8), PB14 (R4, AF8)
RXPA11 (E2, AF6), PB8 (E8, AF8), PD0 (J6, AF8), PC11 (L6, AF8), PA1 (R8, AF8)
TXPD1 (D5, AF8), PC10 (E4, AF8), PA12 (F3, AF6), PB9 (G8, AF8), PA0 (N8, AF8)
UART5CTSPC9 (M5, AF8)
DEPC8 (L4, AF8)
RTSPC8 (L4, AF8)
RXPD2 (A4, AF8), PB5 (D7, AF14), PB12 (U4, AF14)
TXPC12 (F5, AF8), PB6 (K7, AF14), PB13 (P5, AF14)
UART7RXPA8 (H3, AF11), PB3(JTDO/TRACESWO) (H7, AF11), PE7 (N6, AF7)
TXPB4(NJTRST) (F7, AF11), PA15(JTDI) (H5, AF11), PE8 (V5, AF7)
UART9CTSPD0 (J6, AF11)
DEPD13 (M3, AF11)
RTSPD13 (M3, AF11)
RXPD14 (L2, AF11)
TXPD15 (N2, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (E2, AF3)
DEPA12 (F3, AF3)
RTSPA12 (F3, AF3)
RXPA10 (K5, AF3), PB7 (M7, AF8)
TXPA9 (J4, AF3), PB6 (K7, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (F7, AF5), PA6 (T7, AF5)
MOSIPB5 (D7, AF5), PA7 (R6, AF5)
NSSPA15(JTDI) (H5, AF5), PA4 (Y9, AF5)
SCKPB3(JTDO/TRACESWO) (H7, AF5), PA5 (U8, AF5)
SPI2MISOPB14 (R4, AF5)
MOSIPC1 (P9, AF5), PB15 (V3, AF5)
NSSPA11 (E2, AF5), PB4(NJTRST) (F7, AF7), PB9 (G8, AF5), PB12 (U4, AF5)
SCKPD3 (B5, AF5), PA12 (F3, AF5), PA9 (J4, AF5), PB13 (P5, AF5), PB10 (T5, AF5)
SPI3MISOPB4(NJTRST) (F7, AF6), PC11 (L6, AF6)
MOSIPB5 (D7, AF7), PC12 (F5, AF6), PB2 (AA6, AF7)
NSSPA15(JTDI) (H5, AF6), PA4 (Y9, AF6)
SCKPC10 (E4, AF6), PB3(JTDO/TRACESWO) (H7, AF6)
SPI6MISOPB4(NJTRST) (F7, AF8), PA6 (T7, AF8)
MOSIPB5 (D7, AF8), PA7 (R6, AF8)
NSSPA15(JTDI) (H5, AF7), PA0 (N8, AF5), PA4 (Y9, AF8)
SCKPC12 (F5, AF5), PB3(JTDO/TRACESWO) (H7, AF8), PA5 (U8, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (M5, AF5)
I2S1CKPB3(JTDO/TRACESWO) (H7, AF5), PA5 (U8, AF5)
MCKPC4 (W8, AF5)
SDIPB4(NJTRST) (F7, AF5), PA6 (T7, AF5)
SDOPB5 (D7, AF5), PA7 (R6, AF5)
WSPA15(JTDI) (H5, AF5), PA4 (Y9, AF5)
I2S2CKPD3 (B5, AF5), PA12 (F3, AF5), PA9 (J4, AF5), PB13 (P5, AF5), PB10 (T5, AF5)
MCKPC6 (H1, AF5)
SDIPB14 (R4, AF5)
SDOPC1 (P9, AF5), PB15 (V3, AF5)
WSPA11 (E2, AF5), PB4(NJTRST) (F7, AF7), PB9 (G8, AF5), PB12 (U4, AF5)
I2S3CKPC10 (E4, AF6), PB3(JTDO/TRACESWO) (H7, AF6)
MCKPC7 (K3, AF6)
SDIPB4(NJTRST) (F7, AF6), PC11 (L6, AF6)
SDOPB5 (D7, AF7), PC12 (F5, AF6), PB2 (AA6, AF7)
WSPA15(JTDI) (H5, AF6), PA4 (Y9, AF6)
I2S6CKPC12 (F5, AF5), PB3(JTDO/TRACESWO) (H7, AF8), PA5 (U8, AF8)
MCKPA3 (P7, AF5)
SDIPB4(NJTRST) (F7, AF8), PA6 (T7, AF8)
SDOPB5 (D7, AF8), PA7 (R6, AF8)
WSPA15(JTDI) (H5, AF7), PA0 (N8, AF5), PA4 (Y9, AF8)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (E8, AF4), PB6 (K7, AF4)
SDAPB9 (G8, AF4), PB7 (M7, AF4)
SMBAPB5 (D7, AF4)
I2C2SCLPB10 (T5, AF4)
SDAPB11 (W4, AF4)
SMBAPB12 (U4, AF4)
I2C3SCLPA8 (H3, AF4)
SDAPC9 (M5, AF4)
SMBAPA9 (J4, AF4)
I2C4SCLPB8 (E8, AF6), PB6 (K7, AF6), PD12 (T1, AF4)
SDAPB9 (G8, AF6), PD13 (M3, AF4), PB7 (M7, AF6)
SMBAPB5 (D7, AF6), PB9 (G8, AF11), PD11 (R2, AF4)
I2C5SCLPA8 (H3, AF6), PC11 (L6, AF4)
SDAPC10 (E4, AF4), PC9 (M5, AF6)
SMBAPC12 (F5, AF4), PA9 (J4, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (E2, AF9), PB8 (E8, AF9), PD0 (J6, AF9)
TXPD1 (D5, AF9), PA12 (F3, AF9), PB9 (G8, AF9)
FDCAN2RXPB5 (D7, AF9), PB12 (U4, AF9)
TXPB6 (K7, AF9), PB13 (P5, AF9)
FDCAN3RXPD12 (T1, AF5)
TXPD13 (M3, AF5)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPA11 (E2)
DPPA12 (F3)
IDPA10 (K5, AF10)
SOFPA8 (H3, AF10)
ULPI_CKPA5 (U8, AF10)
ULPI_D0PA3 (P7, AF10)
ULPI_D1PB0 (U6, AF10)
ULPI_D2PB1 (W6, AF10)
ULPI_D3PB10 (T5, AF10)
ULPI_D4PB11 (W4, AF10)
ULPI_D5PB12 (U4, AF10)
ULPI_D6PB13 (P5, AF10)
ULPI_D7PB5 (D7, AF10)
ULPI_STPPC0 (M9, AF10)
VBUSPA9 (J4)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPA3 (P7, AF11)
CRSPA0 (N8, AF11)
CRS_DVPA7 (R6, AF11)
MDCPC1 (P9, AF11)
MDIOPA2 (V9, AF11)
PPS_OUTPB5 (D7, AF11)
REF_CLKPA1 (R8, AF11)
RX_CLKPA1 (R8, AF11)
RX_DVPA7 (R6, AF11)
RX_ERPB10 (T5, AF11)
RXD0PC4 (W8, AF11)
RXD1PC5 (AA8, AF11)
RXD2PB0 (U6, AF11)
RXD3PB1 (W6, AF11)
TX_ENPB11 (W4, AF11)
TX_ERPA9 (J4, AF11), PB2 (AA6, AF11)
TXD0PB12 (U4, AF11)
TXD1PB13 (P5, AF11)
TXD3PE2 (B11, AF11), PB8 (E8, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (G8, AF7)
CKPC12 (F5, AF12)
CKINPB8 (E8, AF7)
CMDPD2 (A4, AF12)
D0PC8 (L4, AF12), PB13 (P5, AF12)
D0DIRPC6 (H1, AF8)
D1PC9 (M5, AF12)
D2PC10 (E4, AF12)
D3PC11 (L6, AF12)
D4PB8 (E8, AF12)
D5PB9 (G8, AF12)
D6PC6 (H1, AF12)
D7PC7 (K3, AF12)
D123DIRPC7 (K3, AF8)
SDMMC2CKPC1 (P9, AF9)
CKINPC4 (W8, AF10)
CMDPA0 (N8, AF9)
D0PB14 (R4, AF9)
D1PB15 (V3, AF9)
D2PB3(JTDO/TRACESWO) (H7, AF9)
D3PB4(NJTRST) (F7, AF9)
D4PB8 (E8, AF10)
D5PB9 (G8, AF10)
D6PC6 (H1, AF10)
D7PC7 (K3, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B11, AF2)
D1PC1 (P9, AF2), PB2 (AA6, AF2)
D2PE4 (F9, AF2)
D3PC5 (AA8, AF2)
FS_APE4 (F9, AF6)
MCLK_APE2 (B11, AF6)
SD_APC1 (P9, AF6), PB2 (AA6, AF6)
SAI4CK1PE2 (B11, AF10)
D1PC1 (P9, AF1), PB2 (AA6, AF1)
D2PE4 (F9, AF10)
D3PC5 (AA8, AF1)
FS_APE4 (F9, AF8), PD12 (T1, AF10)
FS_BPA12 (F3, AF8), PC0 (M9, AF8)
MCLK_APE2 (B11, AF8), PE0 (J8, AF10)
MCLK_BPA1 (R8, AF10)
SCK_APD13 (M3, AF10)
SCK_BPA2 (V9, AF8)
SD_APC1 (P9, AF8), PD11 (R2, AF10), PB2 (AA6, AF8)
SD_BPA0 (N8, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRX1IN1PD8 (T3, AF9)
IN2PC4 (W8, AF9)
IN3PC5 (AA8, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (H5, AF4), PB6 (K7, AF5)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPC6 (H1)
RXPC10 (E4, AF11), PC8 (L4, AF11)
SUSPENDPC9 (M5, AF11)
TXPC7 (K3, AF11)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (E2), PC11 (L6), PD11 (R2), PB11 (W4)
EXTI15PC15-OSC32_OUT (E10), PA15(JTDI) (H5), PD15 (N2), PB15 (V3)
INN3PA7 (R6)
INN4PC5 (AA8)
INN5PB0 (U6)
INN10PC1 (P9)
INN16PA1 (R8)
INN18PA5 (U8)
INP3PA6 (T7)
INP4PC4 (W8)
INP5PB1 (W6)
INP7PA7 (R6)
INP8PC5 (AA8)
INP9PB0 (U6)
INP10PC0 (M9)
INP11PC1 (P9)
INP14PA2 (V9)
INP15PA3 (P7)
INP16PA0 (N8)
INP17PA1 (R8)
INP18PA4 (Y9)
INP19PA5 (U8)
ADC2EXTI11PA11 (E2), PC11 (L6), PD11 (R2), PB11 (W4)
EXTI15PC15-OSC32_OUT (E10), PA15(JTDI) (H5), PD15 (N2), PB15 (V3)
INN3PA7 (R6)
INN4PC5 (AA8)
INN5PB0 (U6)
INN10PC1 (P9)
INN18PA5 (U8)
INP3PA6 (T7)
INP4PC4 (W8)
INP5PB1 (W6)
INP7PA7 (R6)
INP8PC5 (AA8)
INP9PB0 (U6)
INP10PC0 (M9)
INP11PC1 (P9)
INP14PA2 (V9)
INP15PA3 (P7)
INP18PA4 (Y9)
INP19PA5 (U8)
ADC3EXTI11PA11 (E2), PC11 (L6), PD11 (R2), PB11 (W4)
EXTI15PC15-OSC32_OUT (E10), PA15(JTDI) (H5), PD15 (N2), PB15 (V3)
INN10PC1 (P9)
INP10PC0 (M9)
INP11PC1 (P9)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (G8), PA9 (J4), PC9 (M5), PD9 (N4)
OUT1PA4 (Y9)
OUT2PA5 (U8)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (W6), PC4 (W8)
INPPB0 (U6), PB2 (AA6)
OUTPC5 (AA8, AF13)
COMP2INMPE7 (N6)
OUTPE8 (V5, AF13)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA7 (R6), PC5 (AA8)
VINPPB0 (U6)
VOUTPC4 (W8)
OPAMP2VINMPE8 (V5)
VOUTPE7 (N6)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (W10)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (T7, AF1), PB12 (U4, AF1)
BKIN_COMP1PA6 (T7, AF12), PB12 (U4, AF13)
BKIN_COMP2PA6 (T7, AF12), PB12 (U4, AF13)
BKIN2PA12 (F3, AF12)
CH1PA8 (H3, AF1)
CH1NPB13 (P5, AF1), PA7 (R6, AF1), PE8 (V5, AF1)
CH2PA9 (J4, AF1)
CH2NPB14 (R4, AF1), PB0 (U6, AF1)
CH3PA10 (K5, AF1)
CH3NPB15 (V3, AF1), PB1 (W6, AF1)
CH4PA11 (E2, AF1)
ETRPA12 (F3, AF1), PE7 (N6, AF1)
TIM2CH1PA15(JTDI) (H5, AF1), PA0 (N8, AF1), PA5 (U8, AF1)
CH2PB3(JTDO/TRACESWO) (H7, AF1), PA1 (R8, AF1)
CH3PB10 (T5, AF1), PA2 (V9, AF1)
CH4PA3 (P7, AF1), PB11 (W4, AF1)
ETRPA15(JTDI) (H5, AF1), PA0 (N8, AF1), PA5 (U8, AF1)
TIM3CH1PB4(NJTRST) (F7, AF2), PC6 (H1, AF2), PA6 (T7, AF2)
CH2PB5 (D7, AF2), PC7 (K3, AF2), PA7 (R6, AF2)
CH3PC8 (L4, AF2), PB0 (U6, AF2)
CH4PC9 (M5, AF2), PB1 (W6, AF2)
ETRPD2 (A4, AF2)
TIM4CH1PB6 (K7, AF2), PD12 (T1, AF2)
CH2PD13 (M3, AF2), PB7 (M7, AF2)
CH3PB8 (E8, AF2), PD14 (L2, AF2)
CH4PB9 (G8, AF2), PD15 (N2, AF2)
ETRPE0 (J8, AF2)
TIM5CH1PA0 (N8, AF2)
CH2PA1 (R8, AF2)
CH3PA2 (V9, AF2)
CH4PA3 (P7, AF2)
ETRPA4 (Y9, AF2)
TIM8BKINPA6 (T7, AF3)
BKIN_COMP1PA6 (T7, AF10)
BKIN_COMP2PA6 (T7, AF10)
BKIN2PA8 (H3, AF3)
BKIN2_COMP1PA8 (H3, AF12)
BKIN2_COMP2PA8 (H3, AF12)
CH1PC6 (H1, AF3)
CH1NPA7 (R6, AF3), PA5 (U8, AF3)
CH2PC7 (K3, AF3)
CH2NPB14 (R4, AF3), PB0 (U6, AF3)
CH3PC8 (L4, AF3)
CH3NPB15 (V3, AF3), PB1 (W6, AF3)
CH4PC9 (M5, AF3)
ETRPA0 (N8, AF3)
TIM12CH1PB14 (R4, AF2)
CH2PB15 (V3, AF2)
TIM13CH1PA6 (T7, AF9)
TIM14CH1PA7 (R6, AF9)
TIM15BKINPD2 (A4, AF4), PA0 (N8, AF4)
CH1PC12 (F5, AF2), PA2 (V9, AF4)
CH1NPE4 (F9, AF4), PA1 (R8, AF4)
CH2PA3 (P7, AF4)
TIM16BKINPB4(NJTRST) (F7, AF1)
CH1PB8 (E8, AF1)
CH1NPB6 (K7, AF1)
TIM17BKINPB5 (D7, AF1)
CH1PB9 (G8, AF1)
CH1NPB7 (M7, AF1)
TIM23ETRPB2 (AA6, AF13)
TIM24ETRPB3(JTDO/TRACESWO) (H7, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (J8, AF1)
IN1PD12 (T1, AF1)
OUTPD13 (M3, AF1)
LPTIM2ETRPE0 (J8, AF4), PB11 (W4, AF3)
IN1PD12 (T1, AF3), PB10 (T5, AF3)
IN2PD11 (R2, AF3)
OUTPB13 (P5, AF3)
LPTIM3OUTPA1 (R8, AF3)
LPTIM4OUTPA2 (V9, AF3)
LPTIM5OUTPA3 (P7, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (H9), PB2 (AA6, AF0)
OUT_CALIBPC13 (H9), PB2 (AA6, AF0)
REFINPB15 (V3, AF0)
TSPC13 (H9)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA16PD11 (R2, AF12)
A17PD12 (T1, AF12)
A18PD13 (M3, AF12)
A19PA0 (N8, AF12)
A20PE4 (F9, AF12)
A22PC4 (W8, AF1)
A23PE2 (B11, AF12)
A25PC0 (M9, AF9)
ALEPD12 (T1, AF12)
CLEPD11 (R2, AF12)
CLKPD3 (B5, AF12)
D0PD14 (L2, AF12)
D1PD15 (N2, AF12)
D2PD0 (J6, AF12)
D3PD1 (D5, AF12)
D4PE7 (N6, AF12)
D5PE8 (V5, AF12)
D6PC12 (F5, AF1)
D7PD2 (A4, AF1)
D8PA4 (Y9, AF12)
D9PA5 (U8, AF12)
D10PB14 (R4, AF12)
D11PB15 (V3, AF12)
D12PC0 (M9, AF1)
D13PD8 (T3, AF12)
D14PD9 (N4, AF12)
D15PD10 (P3, AF12)
DA0PD14 (L2, AF12)
DA1PD15 (N2, AF12)
DA2PD0 (J6, AF12)
DA3PD1 (D5, AF12)
DA4PE7 (N6, AF12)
DA5PE8 (V5, AF12)
DA6PC12 (F5, AF1)
DA7PD2 (A4, AF1)
DA8PA4 (Y9, AF12)
DA9PA5 (U8, AF12)
DA10PB14 (R4, AF12)
DA11PB15 (V3, AF12)
DA12PC0 (M9, AF1)
DA13PD8 (T3, AF12)
DA14PD9 (N4, AF12)
DA15PD10 (P3, AF12)
INTPC8 (L4, AF10)
NBL0PE0 (J8, AF12)
NCEPC8 (L4, AF9)
NE1PC7 (K3, AF9)
NE2PC8 (L4, AF9)
NLPB7 (M7, AF12)
NOEPD4 (G6, AF12)
NWAITPC6 (H1, AF9)
NWEPD5 (E6, AF12)
SDCKE0PC5 (AA8, AF12)
SDCKE1PB5 (D7, AF12)
SDNE0PC4 (W8, AF12)
SDNE1PB6 (K7, AF12)
SDNWEPC0 (M9, AF12), PA7 (R6, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (H1, AF13), PA9 (J4, AF13)
D1PC7 (K3, AF13), PA10 (K5, AF13)
D2PE0 (J8, AF13), PC8 (L4, AF13), PB13 (P5, AF13)
D3PC9 (M5, AF13)
D4PE4 (F9, AF13), PC11 (L6, AF13)
D5PD3 (B5, AF13), PB6 (K7, AF13)
D6PB8 (E8, AF13)
D7PB9 (G8, AF13)
D8PC10 (E4, AF13)
D9PC12 (F5, AF13)
D10PB5 (D7, AF13)
D11PD2 (A4, AF13)
D12PD12 (T1, AF13)
D13PD13 (M3, AF13)
HSYNCPA4 (Y9, AF13)
PIXCLKPA6 (T7, AF13)
VSYNCPB7 (M7, AF13)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (H1, AF13), PA9 (J4, AF13)
D1PC7 (K3, AF13), PA10 (K5, AF13)
D2PE0 (J8, AF13), PC8 (L4, AF13), PB13 (P5, AF13)
D3PC9 (M5, AF13)
D4PE4 (F9, AF13), PC11 (L6, AF13)
D5PD3 (B5, AF13), PB6 (K7, AF13)
D6PB8 (E8, AF13)
D7PB9 (G8, AF13)
D8PC10 (E4, AF13)
D9PC12 (F5, AF13)
D10PB5 (D7, AF13)
D11PD2 (A4, AF13)
D12PD12 (T1, AF13)
D13PD13 (M3, AF13)
D14PA5 (U8, AF13)
D15PC5 (AA8, AF4)
DEPA4 (Y9, AF13)
PDCKPA6 (T7, AF13)
RDYPB7 (M7, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (F9, AF14)
B1PC10 (E4, AF10), PD0 (J6, AF14), PA10 (K5, AF14)
B2PD2 (A4, AF14), PC9 (M5, AF14), PA3 (P7, AF9)
B3PA8 (H3, AF13), PD10 (P3, AF14)
B4PA10 (K5, AF12), PC11 (L6, AF14)
B5PB5 (D7, AF3), PA3 (P7, AF14)
B6PB8 (E8, AF14), PA15(JTDI) (H5, AF14)
B7PD2 (A4, AF9), PB9 (G8, AF14)
CLKPB14 (R4, AF14)
DEPC5 (AA8, AF14)
G0PB1 (W6, AF14)
G1PB0 (U6, AF14)
G2PC0 (M9, AF11), PA6 (T7, AF14)
G3PC9 (M5, AF10)
G4PB10 (T5, AF14)
G5PC1 (P9, AF14), PB11 (W4, AF14)
G6PC7 (K3, AF14)
G7PD3 (B5, AF14), PB15 (V3, AF14)
HSYNCPC6 (H1, AF14)
R0PE0 (J8, AF14)
R1PA2 (V9, AF14)
R2PC10 (E4, AF14), PA1 (R8, AF14)
R3PA15(JTDI) (H5, AF9), PB0 (U6, AF9)
R4PA11 (E2, AF14), PA5 (U8, AF14)
R5PA12 (F3, AF14), PA9 (J4, AF14), PC0 (M9, AF14)
R6PC12 (F5, AF14), PA8 (H3, AF14), PB1 (W6, AF9)
R7PC4 (W8, AF14)
VSYNCPA7 (R6, AF14), PA4 (Y9, AF14)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PC0 (M9, AF3)
CKIN1PB13 (P5, AF6), PB2 (AA6, AF4)
CKIN2PB15 (V3, AF6), PE8 (V5, AF3), PC4 (W8, AF3)
CKIN3PC6 (H1, AF4), PD8 (T3, AF3)
CKIN4PC1 (P9, AF4)
CKIN5PC10 (E4, AF3), PB7 (M7, AF11)
CKIN6PD0 (J6, AF3)
CKIN7PB8 (E8, AF3), PB11 (W4, AF6)
CKOUTPD3 (B5, AF3), PD10 (P3, AF3), PB0 (U6, AF6)
DATIN0PC1 (P9, AF3)
DATIN1PB12 (U4, AF6), PB1 (W6, AF6)
DATIN2PE7 (N6, AF3), PB14 (R4, AF6), PC5 (AA8, AF3)
DATIN3PE4 (F9, AF3), PC7 (K3, AF4), PD9 (N4, AF3)
DATIN4PC0 (M9, AF6)
DATIN5PB6 (K7, AF11), PC11 (L6, AF3)
DATIN6PD1 (D5, AF3)
DATIN7PB9 (G8, AF3), PB10 (T5, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (D3, AF0)
JTDIPA15(JTDI) (H5, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (H7, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (G4, AF0)
TRACECLKPE2 (B11, AF0)
TRACED0PC1 (P9, AF0)
TRACED1PE4 (F9, AF0), PC8 (L4, AF0)
TRACED2PD2 (A4, AF0)
TRACED3PC12 (F5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (H3, AF0)
MCO_2PC9 (M5, AF0)
OSC_INPH0-OSC_IN (P11)
OSC_OUTPH1-OSC_OUT (T11)
OSC32_INPC14-OSC32_IN (D11)
OSC32_OUTPC15-OSC32_OUT (E10)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (N8)
PWR_WKUP2PA2 (V9)
PWR_WKUP4PC13 (H9)
PWR_WKUP6PC1 (P9)
RTC_TAMP1PC13 (H9)
RTC_TAMP3PC1 (P9)

Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 115 шариков корпуса WLCSP115 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A2VDDпитание—
A4PD2ввод-выводDCMI_D11 (AF13), DEBUG_TRACED2 (AF0), FMC_D7 (AF1), FMC_DA7 (AF1), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8)
A6VDDпитание—
A8VDDпитание—
A10VSSпитание—
B1VSSпитание—
B3VDDпитание—
B5PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), PSSI_D5 (AF13), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7)
B7VSSпитание—
B9VCAPпитание—
B11PE2ввод-выводDEBUG_TRACECLK (AF0), ETH_TXD3 (AF11), FMC_A23 (AF12), OCTOSPIM_P1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SAI4_CK1 (AF10), SAI4_MCLK_A (AF8)
C2VDDLDOпитание—
C4VSSпитание—
C6VSSпитание—
C8BOOT0загрузка—
C10VDDпитание—
D1VCAPпитание—
D3PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
D5PD1ввод-выводDFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
D7PB5ввод-выводDCMI_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF3), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10)
D9VDDLDOпитание—
D11PC14-OSC32_INввод-выводRCC_OSC32_IN
E2PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM
E4PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), I2C5_SDA (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7)
E6PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
E8PB8ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), ETH_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8)
E10PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
F1VDDпитание—
F3PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI4_FS_B (AF8), SPI2_SCK (AF5), TIM1_BKIN2 (AF12), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP
F5PC12ввод-выводDCMI_D9 (AF13), DEBUG_TRACED3 (AF0), FMC_D6 (AF1), FMC_DA6 (AF1), I2C5_SMBA (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
F7PB4(NJTRST)ввод-выводDEBUG_JTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
F9PE4ввод-выводDCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), PSSI_D4 (AF13), SAI1_D2 (AF2), SAI1_FS_A (AF6), SAI4_D2 (AF10), SAI4_FS_A (AF8), TIM15_CH1N (AF4)
F11VSSпитание—
G2VSSпитание—
G4PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
G6PD4ввод-выводFMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7)
G8PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
G10VDDпитание—
H1PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7)
H3PA8ввод-выводI2C3_SCL (AF4), I2C5_SCL (AF6), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10)
H5PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
H7PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM24_ETR (AF14), TIM2_CH2 (AF1), UART7_RX (AF11)
H9PC13ввод-выводPWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS
H11VSSSMPSпитание—
J2VDD33USBпитание—
J4PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF13), ETH_TX_ER (AF11), I2C3_SMBA (AF4), I2C5_SMBA (AF6), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS
J6PD0ввод-выводDFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B1 (AF14), UART4_RX (AF8), UART9_CTS (AF11)
J8PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), LTDC_R0 (AF14), PSSI_D2 (AF13), SAI4_MCLK_A (AF10), TIM4_ETR (AF2)
J10VLXSMPSпитание—
K1VDD50USBпитание—
K3PC7ввод-выводDCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7)
K5PA10ввод-выводDCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10)
K7PB6ввод-выводCEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
K9VBATпитание—
K11VDDSMPSпитание—
L2PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART9_RX (AF11)
L4PC8ввод-выводDCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7)
L6PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), I2C5_SCL (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
L8PDR_ONпитание—
L10VFBSMPSпитание—
M1VDDпитание—
M3PD13ввод-выводDCMI_D13 (AF13), FDCAN3_TX (AF5), FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_IO3 (AF9), PSSI_D13 (AF13), SAI4_SCK_A (AF10), TIM4_CH2 (AF2), UART9_DE (AF11), UART9_RTS (AF11)
M5PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2C5_SDA (AF6), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8)
M7PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
M9PC0ввод-выводADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_A25 (AF9), FMC_D12 (AF1), FMC_DA12 (AF1), FMC_SDNWE (AF12), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI4_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
M11VSSпитание—
N2PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART9_TX (AF11)
N4PD9ввод-выводDAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
N6PE7ввод-выводCOMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPIM_P1_IO4 (AF10), OPAMP2_VOUT, TIM1_ETR (AF1), UART7_RX (AF7)
N8PA0ввод-выводADC1_INP16, ETH_CRS (AF11), FMC_A19 (AF12), I2S6_WS (AF5), PWR_WKUP1, SAI4_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
N10VDDпитание—
P1VSSпитание—
P3PD10ввод-выводDFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
P5PB13ввод-выводDCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), ETH_TXD1 (AF11), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), OCTOSPIM_P1_IO2 (AF4), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10)
P7PA3ввод-выводADC1_INP15, ADC2_INP15, ETH_COL (AF11), I2S6_MCK (AF5), LPTIM5_OUT (AF3), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF12), OCTOSPIM_P1_IO2 (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
P9PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), ETH_MDC (AF11), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF1), SAI4_SD_A (AF8), SDMMC2_CK (AF9), SPI2_MOSI (AF5)
P11PH0-OSC_INввод-выводRCC_OSC_IN
R2PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPIM_P1_IO0 (AF9), SAI4_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
R4PB14ввод-выводDFSDM1_DATIN2 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
R6PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
R8PA1ввод-выводADC1_INN16, ADC1_INP17, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF12), OCTOSPIM_P1_IO3 (AF9), SAI4_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
R10NRSTсброс—
T1PD12ввод-выводDCMI_D12 (AF13), FDCAN3_RX (AF5), FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPIM_P1_IO1 (AF9), PSSI_D12 (AF13), SAI4_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
T3PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX1_IN1 (AF9), USART3_TX (AF7)
T5PB10ввод-выводDFSDM1_DATIN7 (AF6), ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
T7PA6ввод-выводADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10)
T9VSSAпитание—
T11PH1-OSC_OUTввод-выводRCC_OSC_OUT
U2VSSпитание—
U4PB12ввод-выводDFSDM1_DATIN1 (AF6), ETH_TXD0 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), OCTOSPIM_P1_IO0 (AF12), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10)
U6PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), ETH_RXD2 (AF11), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF4), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
U8PA5ввод-выводADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, FMC_D9 (AF12), FMC_DA9 (AF12), I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2, SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
U10VSSпитание—
V1VDDпитание—
V3PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), FMC_D11 (AF12), FMC_DA11 (AF12), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4)
V5PE8ввод-выводCOMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPIM_P1_IO5 (AF10), OPAMP2_VINM, TIM1_CH1N (AF1), UART7_TX (AF7)
V7VSSпитание—
V9PA2ввод-выводADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), LPTIM4_OUT (AF3), LTDC_R1 (AF14), MDIOS_MDIO (AF12), OCTOSPIM_P1_IO0 (AF6), PWR_WKUP2, SAI4_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
V11VDDпитание—
W2VDDLDOпитание—
W4PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), ETH_TX_EN (AF11), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
W6PB1ввод-выводADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), ETH_RXD3 (AF11), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
W8PC4ввод-выводADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), ETH_RXD0 (AF11), FMC_A22 (AF1), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SDMMC2_CKIN (AF10), SPDIFRX1_IN2 (AF9)
W10VREF+служебныйVREFBUF_OUT
Y1VDDпитание—
Y3VCAPпитание—
Y5VSSпитание—
Y7VDDпитание—
Y9PA4ввод-выводADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), FMC_D8 (AF12), FMC_DA8 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
Y11VDDAпитание—
AA2VSSпитание—
AA4VDDпитание—
AA6PB2ввод-выводCOMP1_INP, DFSDM1_CKIN1 (AF4), ETH_TX_ER (AF11), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF1), SAI4_SD_A (AF8), SPI3_MOSI (AF7), TIM23_ETR (AF13)
AA8PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI1_D3 (AF2), SAI4_D3 (AF1), SPDIFRX1_IN3 (AF9)
AA10VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
PDR_ONL8управление внутренней схемой сброса по питанию
VBATK9резервное питание: часы реального времени и резервные регистры
VCAPB9, D1, Y3вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA2, A6, A8, B3, C10, F1, G10, M1, N10, V1, V11, Y1, Y7, AA4, AA10питание цифровой части и линий ввода-вывода
VDD33USBJ2—
VDD50USBK1—
VDDAY11питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDOC2, D9, W2—
VDDSMPSK11—
VFBSMPSL10—
VLXSMPSJ10—
VSSA10, B1, B7, C4, C6, F11, G2, M11, P1, U2, U10, V7, Y5, AA2общий провод (земля)
VSSAT9общий провод аналоговой части
VSSSMPSH11—
NRSTR10сброс, активный уровень — низкий
BOOT0C8выбор источника загрузки при сбросе
VREF+W10верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H725VGYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H725VGSTM32H725VGYx1 МБ564 КБ

Линейка STM32H725/735, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H725VG. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H725VGY6TRWLCSP 115, 3,8×4,2×0,6 мм, шаг 0,35 мм−40…+85 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP115, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H735VGSTM32H725/735115 из 115выводы совпадают полностьютолько у него: CRYP, HASH

Частые вопросы

На каких выводах USART1 у STM32H725VG?

В корпусе WLCSP115 сигнал USART1_TX выведен на PA9 (шарик J4, AF7) или PB6 (шарик K7, AF7) или PB14 (шарик R4, AF4), USART1_RX — на PA10 (шарик K5, AF7) или PB7 (шарик M7, AF7) или PB15 (шарик V3, AF4).

Где у STM32H725VG выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик G4, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик D3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H725VG?

I2C1_SCL — PB8 (шарик E8, AF4) или PB6 (шарик K7, AF4), I2C1_SDA — PB9 (шарик G8, AF4) или PB7 (шарик M7, AF4).

Сколько выводов ввода-вывода у STM32H725VG в корпусе WLCSP115?

67 из 115. Ещё 45 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32H725VG?

От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
