STM32H7A3QI в корпусе WLCSP132: распиновка

STM32H7A3QI — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 280 МГц: 2 МБ флеш-памяти и 1,390625 МБ ОЗУ. Корпус WLCSP132 — 132 шарика, из них 87 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 280 МГц
Флеш-память
2 МБ
ОЗУ
1,390625 МБ
Корпус
WLCSP132, 132 шарика
Линий ввода-вывода
87
Напряжение питания
1,62…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP132

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H7A3QI в корпусе WLCSP132, вид сверхуABCDEFGHJKL123456789101112VSS — шарик A1VSSVDD — шарик A2VDDPC10 — шарик A3: DCMI_D8, DFSDM1_CKIN5, DFSDM2_CKIN0, I2S3_CK, LTDC_B1, LTDC_R2, OCTOSPIM_P1_IO1, PSSI_D8, SDMMC1_D2, SPI3_SCK, SWPMI1_RX, UART4_TX, USART3_TXPC10PD3 — шарик A4: DCMI_D5, DFSDM1_CKOUT, FMC_CLK, I2S2_CK, LTDC_G7, PSSI_D5, SPI2_SCK, USART2_CTS, USART2_NSSPD3VSS — шарик A5VSSPG10 — шарик A6: DCMI_D2, FMC_NE3, I2S1_WS, LTDC_B2, LTDC_G3, OCTOSPIM_P2_IO6, PSSI_D2, SAI2_SD_B, SDMMC2_D1, SPI1_NSSPG10VDD — шарик A7VDDPB3 — шарик A8: CRS_SYNC, DEBUG_JTDO-SWO, I2S1_CK, I2S3_CK, I2S6_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RXPB3BOOT0 — шарик A9BOOT0VCAP — шарик A10VCAPVDDLDO — шарик A11VDDLDOVDD — шарик A12VDDVDDLDO — шарик B1VDDLDOVSS — шарик B2VSSPC12 — шарик B3: DCMI_D9, DEBUG_TRACED3, DFSDM2_CKOUT, I2S3_SDO, I2S6_CK, LTDC_R6, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CKPC12PD4 — шарик B4: FMC_NOE, OCTOSPIM_P1_IO4, USART2_DE, USART2_RTSPD4VDDMMC — шарик B5VDDMMCPG11 — шарик B6: ADC1_EXTI11, ADC2_EXTI11, DCMI_D3, I2S1_CK, LPTIM1_IN2, LTDC_B3, OCTOSPIM_P2_IO7, PSSI_D3, SDMMC2_D2, SPDIFRX_IN0, SPI1_SCK, USART10_RXPG11VSS — шарик B7VSSVDDMMC — шарик B8VDDMMCPB8 — шарик B9: DCMI_D6, DFSDM1_CKIN7, FDCAN1_RX, I2C1_SCL, I2C4_SCL, LTDC_B6, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RXPB8VSS — шарик B10VSSVDD — шарик B11VDDPC14-OSC32_IN — шарик B12: RCC_OSC32_INPC14PA12 — шарик C1: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_R5, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_HS_DPPA12VCAP — шарик C2VCAPPA15 — шарик C3: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_B6, LTDC_R3, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PD0 — шарик C4: DFSDM1_CKIN6, FDCAN1_RX, FMC_D2, FMC_DA2, LTDC_B1, UART4_RX, UART9_CTSPD0PD5 — шарик C5: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TXPD5PG12 — шарик C6: FMC_NE4, I2S6_SDI, LPTIM1_IN1, LTDC_B1, LTDC_B4, OCTOSPIM_P2_NCS, SDMMC2_D3, SPDIFRX_IN1, SPI6_MISO, USART10_TX, USART6_DE, USART6_RTSPG12PG14 — шарик C7: DEBUG_TRACED1, FMC_A25, I2S6_SDO, LPTIM1_ETR, LTDC_B0, OCTOSPIM_P1_IO7, SDMMC2_D7, SPI6_MOSI, USART10_DE, USART10_RTS, USART6_TXPG14PB6 — шарик C8: CEC, DCMI_D5, DFSDM1_DATIN5, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I2C4_SCL, LPUART1_TX, OCTOSPIM_P1_NCS, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TXPB6PE1 — шарик C9: DCMI_D3, FMC_NBL1, LPTIM1_IN2, LTDC_R6, PSSI_D3, UART8_TXPE1PE6 — шарик C10: DCMI_D7, DEBUG_TRACED3, FMC_A22, LTDC_G1, PSSI_D7, SAI1_D1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, TIM15_CH2, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_BKIN2_COMP2PE6PC15-OSC32_OUT — шарик C11: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VSS — шарик C12VSSPA11 — шарик D1: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, LTDC_R4, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_OTG_HS_DMPA11PA10 — шарик D2: DCMI_D1, LPUART1_RX, LTDC_B1, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RX, USB_OTG_HS_IDPA10PA13 — шарик D3: DEBUG_JTMS-SWDIOPA13PC11 — шарик D4: ADC1_EXTI11, ADC2_EXTI11, DCMI_D4, DFSDM1_DATIN5, DFSDM2_DATIN0, I2S3_SDI, LTDC_B4, OCTOSPIM_P1_NCS, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PD2 — шарик D5: DCMI_D11, DEBUG_TRACED2, LTDC_B2, LTDC_B7, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RXPD2PG9 — шарик D6: DAC1_EXTI9, DCMI_VSYNC, FMC_NCE, FMC_NE2, I2S1_SDI, OCTOSPIM_P1_IO6, PSSI_RDY, SAI2_FS_B, SDMMC2_D0, SPDIFRX_IN3, SPI1_MISO, USART6_RXPG9PG13 — шарик D7: DEBUG_TRACED0, FMC_A24, I2S6_CK, LPTIM1_OUT, LTDC_R0, SDMMC2_D6, SPI6_SCK, USART10_CTS, USART10_NSS, USART6_CTS, USART6_NSSPG13PB7 — шарик D8: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, LPUART1_RX, PSSI_RDY, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RXPB7PDR_ON — шарик D9PDR_ONPE5 — шарик D10: DCMI_D6, DEBUG_TRACED2, DFSDM1_CKIN3, FMC_A21, LTDC_G0, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM15_CH1PE5VBAT — шарик D11VBATVSSSMPS — шарик D12VSSSMPSPC7 — шарик E1: DCMI_D1, DEBUG_TRGIO, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, LTDC_G6, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, SWPMI1_TX, TIM3_CH2, TIM8_CH2, USART6_RXPC7PC9 — шарик E2: DAC1_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, LTDC_B2, LTDC_G3, OCTOSPIM_P1_IO0, PSSI_D3, RCC_MCO_2, SDMMC1_D1, SWPMI1_SUSPEND, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PA8 — шарик E3: I2C3_SCL, LTDC_B3, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_BKIN2_COMP2, UART7_RX, USART1_CK, USB_OTG_HS_SOFPA8PA14 — шарик E4: DEBUG_JTCK-SWCLKPA14PD1 — шарик E5: DFSDM1_DATIN6, FDCAN1_TX, FMC_D3, FMC_DA3, UART4_TXPD1PD7 — шарик E6: DFSDM1_CKIN1, DFSDM1_DATIN4, FMC_NE1, I2S1_SDO, OCTOSPIM_P1_IO7, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CKPD7PB4 — шарик E7: DEBUG_NJTRST, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4PB9 — шарик E8: DAC1_EXTI9, DCMI_D7, DFSDM1_DATIN7, FDCAN1_TX, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, LTDC_B7, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4, UART4_TXPB9PE3 — шарик E9: DEBUG_TRACED0, FMC_A19, SAI1_SD_B, TIM15_BKIN, USART10_TXPE3PC13 — шарик E10: PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TSPC13VFBSMPS — шарик E11VFBSMPSVLXSMPS — шарик E12VLXSMPSVDD33_USB — шарик F1VDD33USBVDD50_USB — шарик F2VDD50USBPC6 — шарик F3: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, LTDC_HSYNC, PSSI_D0, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, SWPMI1_IO, TIM3_CH1, TIM8_CH1, USART6_TXPC6PA9 — шарик F4: DAC1_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, LPUART1_TX, LTDC_R5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_HS_VBUSPA9PB10 — шарик F5: DFSDM1_DATIN7, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LTDC_G4, OCTOSPIM_P1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PD6 — шарик F6: DCMI_D10, DFSDM1_CKIN4, DFSDM1_DATIN1, FMC_NWAIT, I2S3_SDO, LTDC_B2, OCTOSPIM_P1_IO6, PSSI_D10, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PB5 — шарик F7: DCMI_D10, FDCAN2_RX, FMC_SDCKE1, I2C1_SMBA, I2C4_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LTDC_B5, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D7PB5PE0 — шарик F8: DCMI_D2, FMC_NBL0, LPTIM1_ETR, LPTIM2_ETR, LTDC_R0, PSSI_D2, SAI2_MCLK_A, TIM4_ETR, UART8_RXPE0PE4 — шарик F9: DCMI_D4, DEBUG_TRACED1, DFSDM1_DATIN3, FMC_A20, LTDC_B0, PSSI_D4, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM15_CH1NPE4NRST — шарик F10NRSTVSS — шарик F11VSSVDDSMPS — шарик F12VDDSMPSVDD — шарик G1VDDVSS — шарик G2VSSPD12 — шарик G3: DCMI_D12, FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, LPTIM2_IN1, OCTOSPIM_P1_IO1, PSSI_D12, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12PD11 — шарик G4: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_IN2, OCTOSPIM_P1_IO0, SAI2_SD_A, USART3_CTS, USART3_NSSPD11PE15 — шарик G5: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, USART10_CKPE15PE10 — шарик G6: COMP2_INM, DFSDM1_DATIN4, FMC_D7, FMC_DA7, OCTOSPIM_P1_IO7, TIM1_CH2N, UART7_CTSPE10PA6 — шарик G7: ADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK, I2S1_SDI, I2S6_SDI, LTDC_G2, MDIOS_MDC, OCTOSPIM_P1_IO3, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP1, TIM8_BKIN_COMP2PA6PA1 — шарик G8: ADC1_INN16, ADC1_INP17, LPTIM3_OUT, LTDC_R2, OCTOSPIM_P1_DQS, OCTOSPIM_P1_IO3, SAI2_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PC3 — шарик G9: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, DFSDM1_DATIN1, FMC_SDCKE0, I2S2_SDO, OCTOSPIM_P1_IO0, OCTOSPIM_P1_IO6, PWR_CSLEEP, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3PC0 — шарик G10: ADC1_INP10, ADC2_INP10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_A25, FMC_SDNWE, LTDC_G2, LTDC_R5, SAI2_FS_B, USB_OTG_HS_ULPI_STPPC0PH0-OSC_IN — шарик G11: RCC_OSC_INPH0VDD — шарик G12VDDPD15 — шарик H1: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTS, UART9_TXPD15PD13 — шарик H2: DCMI_D13, FMC_A18, I2C4_SDA, LPTIM1_OUT, OCTOSPIM_P1_IO3, PSSI_D13, SAI2_SCK_A, TIM4_CH2, UART9_DE, UART9_RTSPD13PD8 — шарик H3: DFSDM1_CKIN3, FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TXPD8PB15 — шарик H4: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, I2S2_SDO, LTDC_G7, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RXPB15PE14 — шарик H5: FMC_D11, FMC_DA11, LTDC_CLK, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PE8 — шарик H6: COMP2_OUT, DFSDM1_CKIN2, FMC_D5, FMC_DA5, OCTOSPIM_P1_IO5, OPAMP2_VINM, TIM1_CH1N, UART7_TXPE8PC4 — шарик H7: ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2, FMC_SDNE0, I2S1_MCK, LTDC_R7, OPAMP1_VOUT, SPDIFRX_IN2PC4PA2 — шарик H8: ADC1_INP14, DFSDM2_CKIN1, LTDC_R1, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2VSS — шарик H9VSSVDD — шарик H10VDDPC1 — шарик H11: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0, DFSDM1_CKIN4, DFSDM1_DATIN0, I2S2_SDO, LTDC_G5, MDIOS_MDC, OCTOSPIM_P1_IO4, PWR_WKUP6, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI2_MOSIPC1PH1-OSC_OUT — шарик H12: RCC_OSC_OUTPH1PD14 — шарик J1: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTS, UART9_RXPD14PD9 — шарик J2: DAC1_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RXPD9PB14 — шарик J3: DFSDM1_DATIN2, I2S2_SDI, LTDC_CLK, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14PB11 — шарик J4: ADC1_EXTI11, ADC2_EXTI11, DFSDM1_CKIN7, I2C2_SDA, LPTIM2_ETR, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PE11 — шарик J5: ADC1_EXTI11, ADC2_EXTI11, COMP2_INP, DFSDM1_CKIN4, FMC_D8, FMC_DA8, LTDC_G3, OCTOSPIM_P1_NCS, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PE9 — шарик J6: COMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, OCTOSPIM_P1_IO6, OPAMP2_VINP, TIM1_CH1, UART7_DE, UART7_RTSPE9PB1 — шарик J7: ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1, LTDC_G0, LTDC_R6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PC5 — шарик J8: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT, DFSDM1_DATIN2, FMC_SDCKE0, LTDC_DE, OCTOSPIM_P1_DQS, OPAMP1_VINM, PSSI_D15, SAI1_D3, SPDIFRX_IN3PC5PA3 — шарик J9: ADC1_INP15, I2S6_MCK, LTDC_B2, LTDC_B5, OCTOSPIM_P1_CLK, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX, USB_OTG_HS_ULPI_D0PA3VDDA — шарик J10VDDAVREF+ — шарик J11: VREFBUF_OUTVREF+PC2 — шарик J12: ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, DFSDM1_CKIN1, DFSDM1_CKOUT, FMC_SDNE0, I2S2_SDI, OCTOSPIM_P1_IO2, OCTOSPIM_P1_IO5, PWR_CSTOP, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PD10 — шарик K1: DFSDM1_CKOUT, DFSDM2_CKOUT, FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PB13 — шарик K2: DCMI_D2, DFSDM1_CKIN1, DFSDM2_CKIN1, FDCAN2_TX, I2S2_CK, LPTIM2_OUT, PSSI_D2, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSS, USB_OTG_HS_ULPI_D6PB13VDDLDO — шарик K3VDDLDOVSS — шарик K4VSSPE12 — шарик K5: COMP1_OUT, DFSDM1_DATIN5, FMC_D9, FMC_DA9, LTDC_B4, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12VSS — шарик K6VSSPF14 — шарик K7: ADC2_INN2, ADC2_INP6, DFSDM1_CKIN6, FMC_A8, I2C4_SCLPF14PB0 — шарик K8: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT, DFSDM2_CKOUT, LTDC_G1, LTDC_R3, OCTOSPIM_P1_IO1, OPAMP1_VINP, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PA7 — шарик K9: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1, FMC_SDNWE, I2S1_SDO, I2S6_SDO, LTDC_VSYNC, OCTOSPIM_P1_IO2, OPAMP1_VINM, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA4 — шарик K10: ADC1_INP18, DAC1_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_VSYNC, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CKPA4PA0 — шарик K11: ADC1_INP16, I2S6_WS, PWR_WKUP1, SAI2_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0VSSA — шарик K12VSSAVDD — шарик L1VDDPB12 — шарик L2: DFSDM1_DATIN1, DFSDM2_DATIN1, FDCAN2_RX, I2C2_SMBA, I2S2_WS, OCTOSPIM_P1_NCLK, SPI2_NSS, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, UART5_RX, USART3_CK, USB_OTG_HS_ULPI_D5PB12VDD — шарик L3VDDVCAP — шарик L4VCAPPE13 — шарик L5: COMP2_OUT, DFSDM1_CKIN5, FMC_D10, FMC_DA10, LTDC_DE, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13VDD — шарик L6VDDPE7 — шарик L7: COMP2_INM, DFSDM1_DATIN2, FMC_D4, FMC_DA4, OCTOSPIM_P1_IO4, OPAMP2_VOUT, TIM1_ETR, UART7_RXPE7PB2 — шарик L8: COMP1_INP, DFSDM1_CKIN1, I2S3_SDO, OCTOSPIM_P1_CLK, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIB, SAI1_D1, SAI1_SD_A, SPI3_MOSIPB2VSS — шарик L9VSSVDD — шарик L10VDDPA5 — шарик L11: ADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK, I2S6_CK, LTDC_R4, PSSI_D14, PWR_NDSTOP2, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5VSS — шарик L12VSSWLCSP132, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

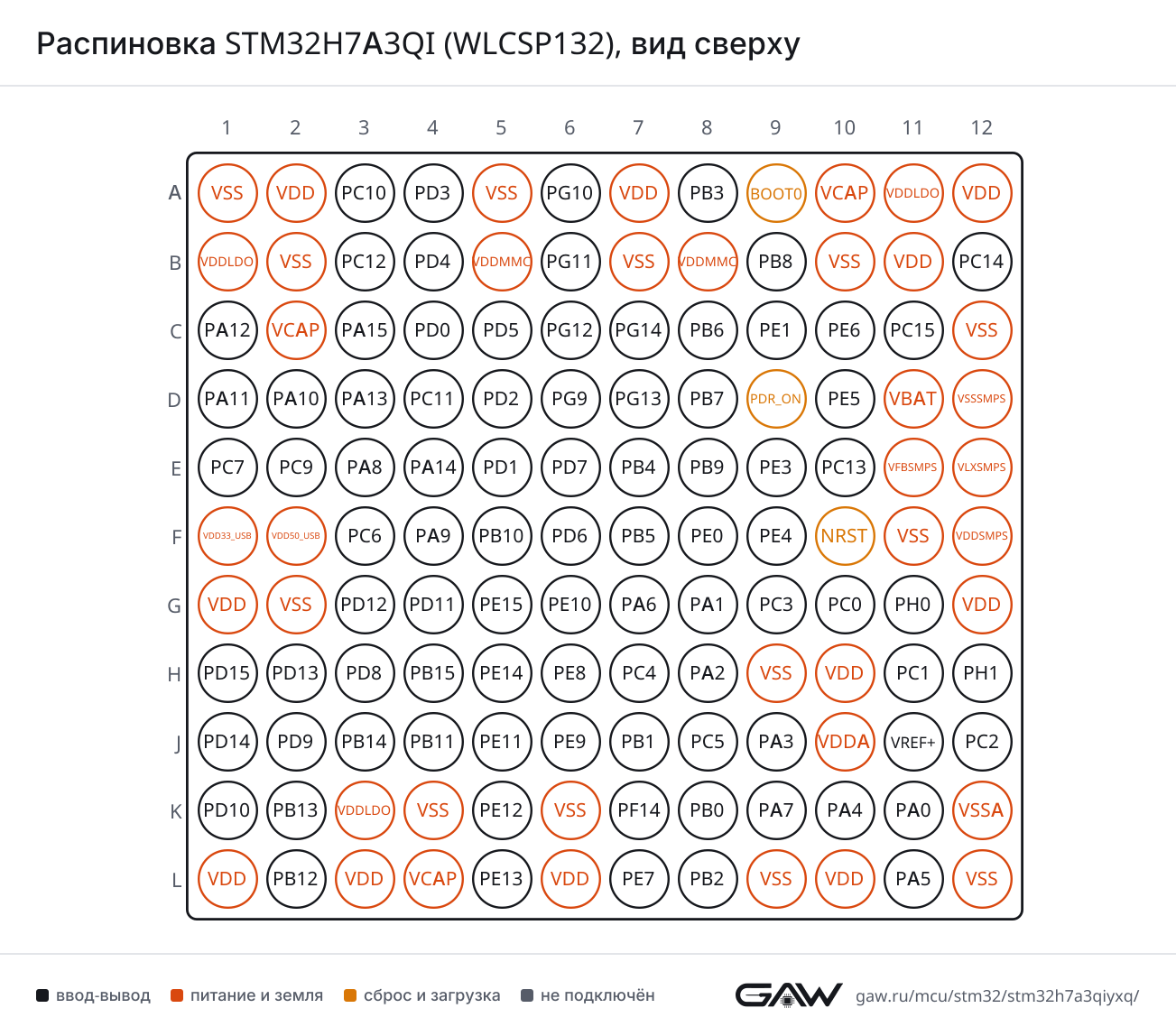

Распиновка STM32H7A3QI (WLCSP132), вид сверхуРаспиновка WLCSP132 картинкой
PNG, 1303 × 1148 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E3, AF7)
CTSPA11 (D1, AF7)
DEPA12 (C1, AF7)
NSSPA11 (D1, AF7)
RTSPA12 (C1, AF7)
RXPA10 (D2, AF7), PB7 (D8, AF7), PB15 (H4, AF4)
TXPB6 (C8, AF7), PA9 (F4, AF7), PB14 (J3, AF4)
USART2CKPD7 (E6, AF7), PA4 (K10, AF7)
CTSPD3 (A4, AF7), PA0 (K11, AF7)
DEPD4 (B4, AF7), PA1 (G8, AF7)
NSSPD3 (A4, AF7), PA0 (K11, AF7)
RTSPD4 (B4, AF7), PA1 (G8, AF7)
RXPD6 (F6, AF7), PA3 (J9, AF7)
TXPD5 (C5, AF7), PA2 (H8, AF7)
USART3CKPC12 (B3, AF7), PD10 (K1, AF7), PB12 (L2, AF7)
CTSPD11 (G4, AF7), PB13 (K2, AF7)
DEPD12 (G3, AF7), PB14 (J3, AF7)
NSSPD11 (G4, AF7), PB13 (K2, AF7)
RTSPD12 (G3, AF7), PB14 (J3, AF7)
RXPC11 (D4, AF7), PD9 (J2, AF7), PB11 (J4, AF7)
TXPC10 (A3, AF7), PB10 (F5, AF7), PD8 (H3, AF7)
USART6CTSPG13 (D7, AF7)
DEPG12 (C6, AF7)
NSSPG13 (D7, AF7)
RTSPG12 (C6, AF7)
RXPG9 (D6, AF7), PC7 (E1, AF7)
TXPG14 (C7, AF7), PC6 (F3, AF7)
USART10CKPE15 (G5, AF11)
CTSPG13 (D7, AF11)
DEPG14 (C7, AF11)
NSSPG13 (D7, AF11)
RTSPG14 (C7, AF11)
RXPG11 (B6, AF11)
TXPG12 (C6, AF11), PE3 (E9, AF11)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB15 (H4, AF8), PB0 (K8, AF8)
DEPA15 (C3, AF8), PB14 (J3, AF8)
RTSPA15 (C3, AF8), PB14 (J3, AF8)
RXPB8 (B9, AF8), PD0 (C4, AF8), PA11 (D1, AF6), PC11 (D4, AF8), PA1 (G8, AF8)
TXPC10 (A3, AF8), PA12 (C1, AF6), PD1 (E5, AF8), PB9 (E8, AF8), PA0 (K11, AF8)
UART5CTSPC9 (E2, AF8)
RXPD2 (D5, AF8), PB5 (F7, AF14), PB12 (L2, AF14)
TXPC12 (B3, AF8), PB6 (C8, AF14), PB13 (K2, AF14)
UART7CTSPE10 (G6, AF7)
DEPE9 (J6, AF7)
RTSPE9 (J6, AF7)
RXPB3 (A8, AF11), PA8 (E3, AF11), PE7 (L7, AF7)
TXPA15 (C3, AF11), PB4 (E7, AF11), PE8 (H6, AF7)
UART8CTSPD14 (J1, AF8)
DEPD15 (H1, AF8)
RTSPD15 (H1, AF8)
RXPE0 (F8, AF8)
TXPE1 (C9, AF8)
UART9CTSPD0 (C4, AF11)
DEPD13 (H2, AF11)
RTSPD13 (H2, AF11)
RXPD14 (J1, AF11)
TXPD15 (H1, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (D1, AF3)
DEPA12 (C1, AF3)
RTSPA12 (C1, AF3)
RXPA10 (D2, AF3), PB7 (D8, AF8)
TXPB6 (C8, AF8), PA9 (F4, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPG9 (D6, AF5), PB4 (E7, AF5), PA6 (G7, AF5)
MOSIPD7 (E6, AF5), PB5 (F7, AF5), PA7 (K9, AF5)
NSSPG10 (A6, AF5), PA15 (C3, AF5), PA4 (K10, AF5)
SCKPB3 (A8, AF5), PG11 (B6, AF5), PA5 (L11, AF5)
SPI2MISOPB14 (J3, AF5), PC2 (J12, AF5)
MOSIPC3 (G9, AF5), PB15 (H4, AF5), PC1 (H11, AF5)
NSSPA11 (D1, AF5), PB4 (E7, AF7), PB9 (E8, AF5), PB12 (L2, AF5)
SCKPD3 (A4, AF5), PA12 (C1, AF5), PA9 (F4, AF5), PB10 (F5, AF5), PB13 (K2, AF5)
SPI3MISOPC11 (D4, AF6), PB4 (E7, AF6)
MOSIPC12 (B3, AF6), PD6 (F6, AF5), PB5 (F7, AF7), PB2 (L8, AF7)
NSSPA15 (C3, AF6), PA4 (K10, AF6)
SCKPC10 (A3, AF6), PB3 (A8, AF6)
SPI4MISOPE5 (D10, AF5), PE13 (L5, AF5)
MOSIPE6 (C10, AF5), PE14 (H5, AF5)
NSSPE4 (F9, AF5), PE11 (J5, AF5)
SCKPE12 (K5, AF5)
SPI6MISOPG12 (C6, AF5), PB4 (E7, AF8), PA6 (G7, AF8)
MOSIPG14 (C7, AF5), PB5 (F7, AF8), PA7 (K9, AF8)
NSSPA15 (C3, AF7), PA4 (K10, AF8), PA0 (K11, AF5)
SCKPB3 (A8, AF8), PC12 (B3, AF5), PG13 (D7, AF5), PA5 (L11, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (E2, AF5)
I2S1CKPB3 (A8, AF5), PG11 (B6, AF5), PA5 (L11, AF5)
MCKPC4 (H7, AF5)
SDIPG9 (D6, AF5), PB4 (E7, AF5), PA6 (G7, AF5)
SDOPD7 (E6, AF5), PB5 (F7, AF5), PA7 (K9, AF5)
WSPG10 (A6, AF5), PA15 (C3, AF5), PA4 (K10, AF5)
I2S2CKPD3 (A4, AF5), PA12 (C1, AF5), PA9 (F4, AF5), PB10 (F5, AF5), PB13 (K2, AF5)
MCKPC6 (F3, AF5)
SDIPB14 (J3, AF5), PC2 (J12, AF5)
SDOPC3 (G9, AF5), PB15 (H4, AF5), PC1 (H11, AF5)
WSPA11 (D1, AF5), PB4 (E7, AF7), PB9 (E8, AF5), PB12 (L2, AF5)
I2S3CKPC10 (A3, AF6), PB3 (A8, AF6)
MCKPC7 (E1, AF6)
SDIPC11 (D4, AF6), PB4 (E7, AF6)
SDOPC12 (B3, AF6), PD6 (F6, AF5), PB5 (F7, AF7), PB2 (L8, AF7)
WSPA15 (C3, AF6), PA4 (K10, AF6)
I2S6CKPB3 (A8, AF8), PC12 (B3, AF5), PG13 (D7, AF5), PA5 (L11, AF8)
MCKPA3 (J9, AF5)
SDIPG12 (C6, AF5), PB4 (E7, AF8), PA6 (G7, AF8)
SDOPG14 (C7, AF5), PB5 (F7, AF8), PA7 (K9, AF8)
WSPA15 (C3, AF7), PA4 (K10, AF8), PA0 (K11, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B9, AF4), PB6 (C8, AF4)
SDAPB7 (D8, AF4), PB9 (E8, AF4)
SMBAPB5 (F7, AF4)
I2C2SCLPB10 (F5, AF4)
SDAPB11 (J4, AF4)
SMBAPB12 (L2, AF4)
I2C3SCLPA8 (E3, AF4)
SDAPC9 (E2, AF4)
SMBAPA9 (F4, AF4)
I2C4SCLPB8 (B9, AF6), PB6 (C8, AF6), PD12 (G3, AF4), PF14 (K7, AF4)
SDAPB7 (D8, AF6), PB9 (E8, AF6), PD13 (H2, AF4)
SMBAPB9 (E8, AF11), PB5 (F7, AF6), PD11 (G4, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (B9, AF9), PD0 (C4, AF9), PA11 (D1, AF9)
TXPA12 (C1, AF9), PD1 (E5, AF9), PB9 (E8, AF9)
FDCAN2RXPB5 (F7, AF9), PB12 (L2, AF9)
TXPB6 (C8, AF9), PB13 (K2, AF9)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPA11 (D1)
DPPA12 (C1)
IDPA10 (D2, AF10)
SOFPA8 (E3, AF10)
ULPI_CKPA5 (L11, AF10)
ULPI_D0PA3 (J9, AF10)
ULPI_D1PB0 (K8, AF10)
ULPI_D2PB1 (J7, AF10)
ULPI_D3PB10 (F5, AF10)
ULPI_D4PB11 (J4, AF10)
ULPI_D5PB12 (L2, AF10)
ULPI_D6PB13 (K2, AF10)
ULPI_D7PB5 (F7, AF10)
ULPI_DIRPC2 (J12, AF10)
ULPI_NXTPC3 (G9, AF10)
ULPI_STPPC0 (G10, AF10)
VBUSPA9 (F4)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (E8, AF7)
CKPC12 (B3, AF12)
CKINPB8 (B9, AF7)
CMDPD2 (D5, AF12)
D0PB13 (K2, AF12)
D0DIRPC6 (F3, AF8)
D1PC9 (E2, AF12)
D2PC10 (A3, AF12)
D3PC11 (D4, AF12)
D4PB8 (B9, AF12)
D5PB9 (E8, AF12)
D6PC6 (F3, AF12)
D7PC7 (E1, AF12)
D123DIRPC7 (E1, AF8)
SDMMC2CKPD6 (F6, AF11), PC1 (H11, AF9)
CMDPD7 (E6, AF11), PA0 (K11, AF9)
D0PG9 (D6, AF11), PB14 (J3, AF9)
D1PG10 (A6, AF11), PB15 (H4, AF9)
D2PB3 (A8, AF9), PG11 (B6, AF10)
D3PG12 (C6, AF10), PB4 (E7, AF9)
D4PB8 (B9, AF10)
D5PB9 (E8, AF10)
D6PG13 (D7, AF10), PC6 (F3, AF10)
D7PG14 (C7, AF10), PC7 (E1, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK2PE5 (D10, AF2)
D1PE6 (C10, AF2), PD6 (F6, AF2), PC1 (H11, AF2), PB2 (L8, AF2)
D2PE4 (F9, AF2)
D3PC5 (J8, AF2)
FS_APE4 (F9, AF6)
SCK_APE5 (D10, AF6)
SD_APE6 (C10, AF6), PD6 (F6, AF6), PC1 (H11, AF6), PB2 (L8, AF6)
SD_BPE3 (E9, AF6)
SAI2FS_APD12 (G3, AF10)
FS_BPA12 (C1, AF8), PG9 (D6, AF10), PC0 (G10, AF8), PE13 (L5, AF10)
MCLK_APE0 (F8, AF10)
MCLK_BPE6 (C10, AF10), PA1 (G8, AF10), PE14 (H5, AF10)
SCK_APD13 (H2, AF10)
SCK_BPA2 (H8, AF8), PE12 (K5, AF10)
SD_APD11 (G4, AF10)
SD_BPG10 (A6, AF10), PE11 (J5, AF10), PA0 (K11, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PG11 (B6), PD7 (E6)
IN1PG12 (C6), PD8 (H3)
IN2PC4 (H7)
IN3PG9 (D6), PC5 (J8)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (C3, AF4), PB6 (C8, AF5)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPC6 (F3)
RXPC10 (A3, AF11)
SUSPENDPC9 (E2, AF11)
TXPC7 (E1, AF11)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PG11 (B6), PA11 (D1), PC11 (D4), PD11 (G4), PB11 (J4), PE11 (J5)
EXTI15PA15 (C3), PC15-OSC32_OUT (C11), PE15 (G5), PD15 (H1), PB15 (H4)
INN3PA7 (K9)
INN4PC5 (J8)
INN5PB0 (K8)
INN10PC1 (H11)
INN11PC2 (J12)
INN12PC3 (G9)
INN16PA1 (G8)
INN18PA5 (L11)
INP3PA6 (G7)
INP4PC4 (H7)
INP5PB1 (J7)
INP7PA7 (K9)
INP8PC5 (J8)
INP9PB0 (K8)
INP10PC0 (G10)
INP11PC1 (H11)
INP12PC2 (J12)
INP13PC3 (G9)
INP14PA2 (H8)
INP15PA3 (J9)
INP16PA0 (K11)
INP17PA1 (G8)
INP18PA4 (K10)
INP19PA5 (L11)
ADC2EXTI11PG11 (B6), PA11 (D1), PC11 (D4), PD11 (G4), PB11 (J4), PE11 (J5)
EXTI15PA15 (C3), PC15-OSC32_OUT (C11), PE15 (G5), PD15 (H1), PB15 (H4)
INN2PF14 (K7)
INN3PA7 (K9)
INN4PC5 (J8)
INN5PB0 (K8)
INN10PC1 (H11)
INN11PC2 (J12)
INN12PC3 (G9)
INP3PA6 (G7)
INP4PC4 (H7)
INP5PB1 (J7)
INP6PF14 (K7)
INP7PA7 (K9)
INP8PC5 (J8)
INP9PB0 (K8)
INP10PC0 (G10)
INP11PC1 (H11)
INP12PC2 (J12)
INP13PC3 (G9)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PG9 (D6), PC9 (E2), PB9 (E8), PA9 (F4), PD9 (J2), PE9 (J6)
OUT1PA4 (K10)
OUT2PA5 (L11)
DAC2OUT1PA6 (G7)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (H7), PB1 (J7)
INPPB0 (K8), PB2 (L8)
OUTPC5 (J8, AF13), PE12 (K5, AF13)
COMP2INMPE10 (G6), PE7 (L7)
INPPE11 (J5), PE9 (J6)
OUTPE8 (H6, AF13), PE13 (L5, AF13)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPC5 (J8), PA7 (K9)
VINPPB0 (K8)
VOUTPC4 (H7)
OPAMP2VINMPE8 (H6)
VINPPE9 (J6)
VOUTPE7 (L7)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (J11)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (G5, AF1), PA6 (G7, AF1), PB12 (L2, AF1)
BKIN_COMP1PE15 (G5, AF13), PA6 (G7, AF12), PB12 (L2, AF13)
BKIN_COMP2PE15 (G5, AF13), PA6 (G7, AF12), PB12 (L2, AF13)
BKIN2PE6 (C10, AF1)
BKIN2_COMP1PE6 (C10, AF11)
BKIN2_COMP2PE6 (C10, AF11)
CH1PA8 (E3, AF1), PE9 (J6, AF1)
CH1NPE8 (H6, AF1), PB13 (K2, AF1), PA7 (K9, AF1)
CH2PA9 (F4, AF1), PE11 (J5, AF1)
CH2NPE10 (G6, AF1), PB14 (J3, AF1), PB0 (K8, AF1)
CH3PA10 (D2, AF1), PE13 (L5, AF1)
CH3NPB15 (H4, AF1), PB1 (J7, AF1), PE12 (K5, AF1)
CH4PA11 (D1, AF1), PE14 (H5, AF1)
ETRPA12 (C1, AF1), PE7 (L7, AF1)
TIM2CH1PA15 (C3, AF1), PA0 (K11, AF1), PA5 (L11, AF1)
CH2PB3 (A8, AF1), PA1 (G8, AF1)
CH3PB10 (F5, AF1), PA2 (H8, AF1)
CH4PB11 (J4, AF1), PA3 (J9, AF1)
ETRPA15 (C3, AF1), PA0 (K11, AF1), PA5 (L11, AF1)
TIM3CH1PB4 (E7, AF2), PC6 (F3, AF2), PA6 (G7, AF2)
CH2PC7 (E1, AF2), PB5 (F7, AF2), PA7 (K9, AF2)
CH3PB0 (K8, AF2)
CH4PC9 (E2, AF2), PB1 (J7, AF2)
ETRPD2 (D5, AF2)
TIM4CH1PB6 (C8, AF2), PD12 (G3, AF2)
CH2PB7 (D8, AF2), PD13 (H2, AF2)
CH3PB8 (B9, AF2), PD14 (J1, AF2)
CH4PB9 (E8, AF2), PD15 (H1, AF2)
ETRPE0 (F8, AF2)
TIM5CH1PA0 (K11, AF2)
CH2PA1 (G8, AF2)
CH3PA2 (H8, AF2)
CH4PA3 (J9, AF2)
ETRPA4 (K10, AF2)
TIM8BKINPA6 (G7, AF3)
BKIN_COMP1PA6 (G7, AF10)
BKIN_COMP2PA6 (G7, AF10)
BKIN2PA8 (E3, AF3)
BKIN2_COMP1PA8 (E3, AF12)
BKIN2_COMP2PA8 (E3, AF12)
CH1PC6 (F3, AF3)
CH1NPA7 (K9, AF3), PA5 (L11, AF3)
CH2PC7 (E1, AF3)
CH2NPB14 (J3, AF3), PB0 (K8, AF3)
CH3NPB15 (H4, AF3), PB1 (J7, AF3)
CH4PC9 (E2, AF3)
ETRPA0 (K11, AF3)
TIM12CH1PB14 (J3, AF2)
CH2PB15 (H4, AF2)
TIM13CH1PA6 (G7, AF9)
TIM14CH1PA7 (K9, AF9)
TIM15BKINPD2 (D5, AF4), PE3 (E9, AF4), PA0 (K11, AF4)
CH1PC12 (B3, AF2), PE5 (D10, AF4), PA2 (H8, AF4)
CH1NPE4 (F9, AF4), PA1 (G8, AF4)
CH2PE6 (C10, AF4), PA3 (J9, AF4)
TIM16BKINPB4 (E7, AF1)
CH1PB8 (B9, AF1)
CH1NPB6 (C8, AF1)
TIM17BKINPB5 (F7, AF1)
CH1PB9 (E8, AF1)
CH1NPB7 (D8, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPG14 (C7, AF1), PE0 (F8, AF1)
IN1PG12 (C6, AF1), PD12 (G3, AF1)
IN2PG11 (B6, AF1), PE1 (C9, AF1)
OUTPG13 (D7, AF1), PD13 (H2, AF1)
LPTIM2ETRPE0 (F8, AF4), PB11 (J4, AF3)
IN1PB10 (F5, AF3), PD12 (G3, AF3)
IN2PD11 (G4, AF3)
OUTPB13 (K2, AF3)
LPTIM3OUTPA1 (G8, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (E10), PB2 (L8, AF0)
OUT_CALIBPC13 (E10), PB2 (L8)
REFINPB15 (H4, AF0)
TSPC13 (E10)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA8PF14 (K7, AF12)
A16PD11 (G4, AF12)
A17PD12 (G3, AF12)
A18PD13 (H2, AF12)
A19PE3 (E9, AF12)
A20PE4 (F9, AF12)
A21PE5 (D10, AF12)
A22PE6 (C10, AF12)
A24PG13 (D7, AF12)
A25PG14 (C7, AF12), PC0 (G10, AF9)
ALEPD12 (G3, AF12)
CLEPD11 (G4, AF12)
CLKPD3 (A4, AF12)
D0PD14 (J1, AF12)
D1PD15 (H1, AF12)
D2PD0 (C4, AF12)
D3PD1 (E5, AF12)
D4PE7 (L7, AF12)
D5PE8 (H6, AF12)
D6PE9 (J6, AF12)
D7PE10 (G6, AF12)
D8PE11 (J5, AF12)
D9PE12 (K5, AF12)
D10PE13 (L5, AF12)
D11PE14 (H5, AF12)
D12PE15 (G5, AF12)
D13PD8 (H3, AF12)
D14PD9 (J2, AF12)
D15PD10 (K1, AF12)
DA0PD14 (J1, AF12)
DA1PD15 (H1, AF12)
DA2PD0 (C4, AF12)
DA3PD1 (E5, AF12)
DA4PE7 (L7, AF12)
DA5PE8 (H6, AF12)
DA6PE9 (J6, AF12)
DA7PE10 (G6, AF12)
DA8PE11 (J5, AF12)
DA9PE12 (K5, AF12)
DA10PE13 (L5, AF12)
DA11PE14 (H5, AF12)
DA12PE15 (G5, AF12)
DA13PD8 (H3, AF12)
DA14PD9 (J2, AF12)
DA15PD10 (K1, AF12)
NBL0PE0 (F8, AF12)
NBL1PE1 (C9, AF12)
NCEPG9 (D6, AF12)
NE1PC7 (E1, AF9), PD7 (E6, AF12)
NE2PG9 (D6, AF12)
NE3PG10 (A6, AF12)
NE4PG12 (C6, AF12)
NLPB7 (D8, AF12)
NOEPD4 (B4, AF12)
NWAITPC6 (F3, AF9), PD6 (F6, AF12)
NWEPD5 (C5, AF12)
SDCKE0PC3 (G9, AF12), PC5 (J8, AF12)
SDCKE1PB5 (F7, AF12)
SDNE0PC4 (H7, AF12), PC2 (J12, AF12)
SDNE1PB6 (C8, AF12)
SDNWEPC0 (G10, AF12), PA7 (K9, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (F3, AF13), PA9 (F4, AF13)
D1PA10 (D2, AF13), PC7 (E1, AF13)
D2PG10 (A6, AF13), PE0 (F8, AF13), PB13 (K2, AF13)
D3PG11 (B6, AF13), PE1 (C9, AF13), PC9 (E2, AF13)
D4PC11 (D4, AF13), PE4 (F9, AF13)
D5PD3 (A4, AF13), PB6 (C8, AF13)
D6PB8 (B9, AF13), PE5 (D10, AF13)
D7PE6 (C10, AF13), PB9 (E8, AF13)
D8PC10 (A3, AF13)
D9PC12 (B3, AF13)
D10PD6 (F6, AF13), PB5 (F7, AF13)
D11PD2 (D5, AF13)
D12PD12 (G3, AF13)
D13PD13 (H2, AF13)
HSYNCPA4 (K10, AF13)
PIXCLKPA6 (G7, AF13)
VSYNCPG9 (D6, AF13), PB7 (D8, AF13)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (F3, AF13), PA9 (F4, AF13)
D1PA10 (D2, AF13), PC7 (E1, AF13)
D2PG10 (A6, AF13), PE0 (F8, AF13), PB13 (K2, AF13)
D3PG11 (B6, AF13), PE1 (C9, AF13), PC9 (E2, AF13)
D4PC11 (D4, AF13), PE4 (F9, AF13)
D5PD3 (A4, AF13), PB6 (C8, AF13)
D6PB8 (B9, AF13), PE5 (D10, AF13)
D7PE6 (C10, AF13), PB9 (E8, AF13)
D8PC10 (A3, AF13)
D9PC12 (B3, AF13)
D10PD6 (F6, AF13), PB5 (F7, AF13)
D11PD2 (D5, AF13)
D12PD12 (G3, AF13)
D13PD13 (H2, AF13)
D14PA5 (L11, AF13)
D15PC5 (J8, AF4)
DEPA4 (K10, AF13)
PDCKPA6 (G7, AF13)
RDYPG9 (D6, AF13), PB7 (D8, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PG14 (C7, AF14), PE4 (F9, AF14)
B1PC10 (A3, AF10), PD0 (C4, AF14), PG12 (C6, AF14), PA10 (D2, AF14)
B2PG10 (A6, AF14), PD2 (D5, AF14), PC9 (E2, AF14), PD6 (F6, AF14), PA3 (J9, AF9)
B3PG11 (B6, AF14), PA8 (E3, AF13), PD10 (K1, AF14)
B4PG12 (C6, AF9), PA10 (D2, AF12), PC11 (D4, AF14), PE12 (K5, AF14)
B5PB5 (F7, AF11), PA3 (J9, AF14)
B6PB8 (B9, AF14), PA15 (C3, AF14)
B7PD2 (D5, AF9), PB9 (E8, AF14)
CLKPE14 (H5, AF14), PB14 (J3, AF14)
DEPC5 (J8, AF14), PE13 (L5, AF14)
G0PE5 (D10, AF14), PB1 (J7, AF14)
G1PE6 (C10, AF14), PB0 (K8, AF14)
G2PA6 (G7, AF14), PC0 (G10, AF11)
G3PG10 (A6, AF9), PC9 (E2, AF10), PE11 (J5, AF14)
G4PB10 (F5, AF14)
G5PC1 (H11, AF14), PB11 (J4, AF14)
G6PC7 (E1, AF14)
G7PD3 (A4, AF14), PB15 (H4, AF14)
HSYNCPC6 (F3, AF14)
R0PG13 (D7, AF14), PE0 (F8, AF14)
R1PA2 (H8, AF14)
R2PC10 (A3, AF14), PA1 (G8, AF14)
R3PA15 (C3, AF9), PB0 (K8, AF9)
R4PA11 (D1, AF14), PA5 (L11, AF14)
R5PA12 (C1, AF14), PA9 (F4, AF14), PC0 (G10, AF14)
R6PC12 (B3, AF14), PE1 (C9, AF14), PA8 (E3, AF14), PB1 (J7, AF9)
R7PE15 (G5, AF14), PC4 (H7, AF14)
VSYNCPA7 (K9, AF14), PA4 (K10, AF14)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PC0 (G10, AF3)
CKIN1PD7 (E6, AF6), PC2 (J12, AF3), PB13 (K2, AF6), PB2 (L8, AF4)
CKIN2PB15 (H4, AF6), PE8 (H6, AF3), PC4 (H7, AF3)
CKIN3PE5 (D10, AF3), PC6 (F3, AF4), PD8 (H3, AF3)
CKIN4PD6 (F6, AF3), PC1 (H11, AF4), PE11 (J5, AF3)
CKIN5PC10 (A3, AF3), PB7 (D8, AF11), PE13 (L5, AF3)
CKIN6PD0 (C4, AF3), PF14 (K7, AF3)
CKIN7PB8 (B9, AF3), PB11 (J4, AF6)
CKOUTPD3 (A4, AF3), PE9 (J6, AF3), PC2 (J12, AF6), PD10 (K1, AF3), PB0 (K8, AF6)
DATIN0PC1 (H11, AF3)
DATIN1PD6 (F6, AF4), PC3 (G9, AF3), PB1 (J7, AF6), PB12 (L2, AF6)
DATIN2PB14 (J3, AF6), PC5 (J8, AF3), PE7 (L7, AF3)
DATIN3PC7 (E1, AF4), PE4 (F9, AF3), PD9 (J2, AF3)
DATIN4PD7 (E6, AF3), PE10 (G6, AF3), PC0 (G10, AF6)
DATIN5PB6 (C8, AF11), PC11 (D4, AF3), PE12 (K5, AF3)
DATIN6PD1 (E5, AF3)
DATIN7PB9 (E8, AF3), PB10 (F5, AF6)
DFSDM2CKIN0PC10 (A3, AF4)
CKIN1PA2 (H8, AF6), PB13 (K2, AF4)
CKOUTPC12 (B3, AF4), PD10 (K1, AF4), PB0 (K8, AF4)
DATIN0PC11 (D4, AF4)
DATIN1PA7 (K9, AF4), PB12 (L2, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (E4, AF0)
JTDIPA15 (C3, AF0)
JTDO-SWOPB3 (A8, AF0)
JTMS-SWDIOPA13 (D3, AF0)
NJTRSTPB4 (E7, AF0)
TRACED0PG13 (D7, AF0), PE3 (E9, AF0), PC1 (H11, AF0)
TRACED1PG14 (C7, AF0), PE4 (F9, AF0)
TRACED2PD2 (D5, AF0), PE5 (D10, AF0)
TRACED3PC12 (B3, AF0), PE6 (C10, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E3, AF0)
MCO_2PC9 (E2, AF0)
OSC_INPH0-OSC_IN (G11)
OSC_OUTPH1-OSC_OUT (H12)
OSC32_INPC14-OSC32_IN (B12)
OSC32_OUTPC15-OSC32_OUT (C11)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC3 (G9, AF0)
PWR_CSTOPPC2 (J12, AF0)
PWR_WKUP1PA0 (K11)
PWR_WKUP2PA2 (H8)
PWR_WKUP4PC13 (E10)
PWR_WKUP6PC1 (H11)
RTC_TAMP1PC13 (E10)
RTC_TAMP3PC1 (H11)

Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 132 шарика корпуса WLCSP132 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSпитание—
A2VDDпитание—
A3PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), DFSDM2_CKIN0 (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7)
A4PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), PSSI_D5 (AF13), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7)
A5VSSпитание—
A6PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12), I2S1_WS (AF5), LTDC_B2 (AF14), LTDC_G3 (AF9), OCTOSPIM_P2_IO6 (AF3), PSSI_D2 (AF13), SAI2_SD_B (AF10), SDMMC2_D1 (AF11), SPI1_NSS (AF5)
A7VDDпитание—
A8PB3ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
A9BOOT0загрузка—
A10VCAPпитание—
A11VDDLDOпитание—
A12VDDпитание—
B1VDDLDOпитание—
B2VSSпитание—
B3PC12ввод-выводDCMI_D9 (AF13), DEBUG_TRACED3 (AF0), DFSDM2_CKOUT (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
B4PD4ввод-выводFMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7)
B5VDDMMCпитание—
B6PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D3 (AF13), I2S1_CK (AF5), LPTIM1_IN2 (AF1), LTDC_B3 (AF14), OCTOSPIM_P2_IO7 (AF9), PSSI_D3 (AF13), SDMMC2_D2 (AF10), SPDIFRX_IN0, SPI1_SCK (AF5), USART10_RX (AF11)
B7VSSпитание—
B8VDDMMCпитание—
B9PB8ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8)
B10VSSпитание—
B11VDDпитание—
B12PC14-OSC32_INввод-выводRCC_OSC32_IN
C1PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP
C2VCAPпитание—
C3PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
C4PD0ввод-выводDFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B1 (AF14), UART4_RX (AF8), UART9_CTS (AF11)
C5PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
C6PG12ввод-выводFMC_NE4 (AF12), I2S6_SDI (AF5), LPTIM1_IN1 (AF1), LTDC_B1 (AF14), LTDC_B4 (AF9), OCTOSPIM_P2_NCS (AF3), SDMMC2_D3 (AF10), SPDIFRX_IN1, SPI6_MISO (AF5), USART10_TX (AF11), USART6_DE (AF7), USART6_RTS (AF7)
C7PG14ввод-выводDEBUG_TRACED1 (AF0), FMC_A25 (AF12), I2S6_SDO (AF5), LPTIM1_ETR (AF1), LTDC_B0 (AF14), OCTOSPIM_P1_IO7 (AF9), SDMMC2_D7 (AF10), SPI6_MOSI (AF5), USART10_DE (AF11), USART10_RTS (AF11), USART6_TX (AF7)
C8PB6ввод-выводCEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
C9PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF1), LTDC_R6 (AF14), PSSI_D3 (AF13), UART8_TX (AF8)
C10PE6ввод-выводDCMI_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), LTDC_G1 (AF14), PSSI_D7 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11)
C11PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C12VSSпитание—
D1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM
D2PA10ввод-выводDCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10)
D3PA13ввод-выводDEBUG_JTMS-SWDIO (AF0)
D4PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), DFSDM2_DATIN0 (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
D5PD2ввод-выводDCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8)
D6PG9ввод-выводDAC1_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), I2S1_SDI (AF5), OCTOSPIM_P1_IO6 (AF9), PSSI_RDY (AF13), SAI2_FS_B (AF10), SDMMC2_D0 (AF11), SPDIFRX_IN3, SPI1_MISO (AF5), USART6_RX (AF7)
D7PG13ввод-выводDEBUG_TRACED0 (AF0), FMC_A24 (AF12), I2S6_CK (AF5), LPTIM1_OUT (AF1), LTDC_R0 (AF14), SDMMC2_D6 (AF10), SPI6_SCK (AF5), USART10_CTS (AF11), USART10_NSS (AF11), USART6_CTS (AF7), USART6_NSS (AF7)
D8PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
D9PDR_ONсброс—
D10PE5ввод-выводDCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), PSSI_D6 (AF13), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF4)
D11VBATпитание—
D12VSSSMPSпитание—
E1PC7ввод-выводDCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7)
E2PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8)
E3PA8ввод-выводI2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10)
E4PA14ввод-выводDEBUG_JTCK-SWCLK (AF0)
E5PD1ввод-выводDFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
E6PD7ввод-выводDFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SDO (AF5), OCTOSPIM_P1_IO7 (AF10), SDMMC2_CMD (AF11), SPDIFRX_IN0, SPI1_MOSI (AF5), USART2_CK (AF7)
E7PB4ввод-выводDEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
E8PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
E9PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_A19 (AF12), SAI1_SD_B (AF6), TIM15_BKIN (AF4), USART10_TX (AF11)
E10PC13ввод-выводPWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS
E11VFBSMPSпитание—
E12VLXSMPSпитание—
F1VDD33_USBпитание—
F2VDD50_USBпитание—
F3PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7)
F4PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS
F5PB10ввод-выводDFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
F6PD6ввод-выводDCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF4), FMC_NWAIT (AF12), I2S3_SDO (AF5), LTDC_B2 (AF14), OCTOSPIM_P1_IO6 (AF10), PSSI_D10 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
F7PB5ввод-выводDCMI_D10 (AF13), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF11), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10)
F8PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), LTDC_R0 (AF14), PSSI_D2 (AF13), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
F9PE4ввод-выводDCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), PSSI_D4 (AF13), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF4)
F10NRSTсброс—
F11VSSпитание—
F12VDDSMPSпитание—
G1VDDпитание—
G2VSSпитание—
G3PD12ввод-выводDCMI_D12 (AF13), FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPIM_P1_IO1 (AF9), PSSI_D12 (AF13), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
G4PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPIM_P1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
G5PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), USART10_CK (AF11)
G6PE10ввод-выводCOMP2_INM, DFSDM1_DATIN4 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPIM_P1_IO7 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF7)
G7PA6ввод-выводADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10)
G8PA1ввод-выводADC1_INN16, ADC1_INP17, LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF11), OCTOSPIM_P1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
G9PC3ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, DFSDM1_DATIN1 (AF3), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), OCTOSPIM_P1_IO0 (AF9), OCTOSPIM_P1_IO6 (AF11), PWR_CSLEEP (AF0), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
G10PC0ввод-выводADC1_INP10, ADC2_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_A25 (AF9), FMC_SDNWE (AF12), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
G11PH0-OSC_INввод-выводRCC_OSC_IN
G12VDDпитание—
H1PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8), UART9_TX (AF11)
H2PD13ввод-выводDCMI_D13 (AF13), FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_IO3 (AF9), PSSI_D13 (AF13), SAI2_SCK_A (AF10), TIM4_CH2 (AF2), UART9_DE (AF11), UART9_RTS (AF11)
H3PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1, USART3_TX (AF7)
H4PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4)
H5PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
H6PE8ввод-выводCOMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPIM_P1_IO5 (AF10), OPAMP2_VINM, TIM1_CH1N (AF1), UART7_TX (AF7)
H7PC4ввод-выводADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SPDIFRX_IN2
H8PA2ввод-выводADC1_INP14, DFSDM2_CKIN1 (AF6), LTDC_R1 (AF14), MDIOS_MDIO (AF12), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
H9VSSпитание—
H10VDDпитание—
H11PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF9), SPI2_MOSI (AF5)
H12PH1-OSC_OUTввод-выводRCC_OSC_OUT
J1PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8), UART9_RX (AF11)
J2PD9ввод-выводDAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
J3PB14ввод-выводDFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
J4PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
J5PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_INP, DFSDM1_CKIN4 (AF3), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), OCTOSPIM_P1_NCS (AF11), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
J6PE9ввод-выводCOMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT (AF3), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPIM_P1_IO6 (AF10), OPAMP2_VINP, TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7)
J7PB1ввод-выводADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
J8PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), FMC_SDCKE0 (AF12), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI1_D3 (AF2), SPDIFRX_IN3
J9PA3ввод-выводADC1_INP15, I2S6_MCK (AF5), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF3), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
J10VDDAпитание—
J11VREF+служебныйVREFBUF_OUT
J12PC2ввод-выводADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPIM_P1_IO2 (AF9), OCTOSPIM_P1_IO5 (AF11), PWR_CSTOP (AF0), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
K1PD10ввод-выводDFSDM1_CKOUT (AF3), DFSDM2_CKOUT (AF4), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
K2PB13ввод-выводDCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), DFSDM2_CKIN1 (AF4), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10)
K3VDDLDOпитание—
K4VSSпитание—
K5PE12ввод-выводCOMP1_OUT (AF13), DFSDM1_DATIN5 (AF3), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
K6VSSпитание—
K7PF14ввод-выводADC2_INN2, ADC2_INP6, DFSDM1_CKIN6 (AF3), FMC_A8 (AF12), I2C4_SCL (AF4)
K8PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), DFSDM2_CKOUT (AF4), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF11), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
K9PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1 (AF4), FMC_SDNWE (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
K10PA4ввод-выводADC1_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
K11PA0ввод-выводADC1_INP16, I2S6_WS (AF5), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
K12VSSAпитание—
L1VDDпитание—
L2PB12ввод-выводDFSDM1_DATIN1 (AF6), DFSDM2_DATIN1 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10)
L3VDDпитание—
L4VCAPпитание—
L5PE13ввод-выводCOMP2_OUT (AF13), DFSDM1_CKIN5 (AF3), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
L6VDDпитание—
L7PE7ввод-выводCOMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPIM_P1_IO4 (AF10), OPAMP2_VOUT, TIM1_ETR (AF1), UART7_RX (AF7)
L8PB2ввод-выводCOMP1_INP, DFSDM1_CKIN1 (AF4), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB, SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
L9VSSпитание—
L10VDDпитание—
L11PA5ввод-выводADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2 (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
L12VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATD11резервное питание: часы реального времени и резервные регистры
VCAPA10, C2, L4вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA2, A7, A12, B11, G1, G12, H10, L1, L3, L6, L10питание цифровой части и линий ввода-вывода
VDD33_USBF1—
VDD50_USBF2—
VDDAJ10питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDOA11, B1, K3—
VDDMMCB5, B8—
VDDSMPSF12—
VFBSMPSE11—
VLXSMPSE12—
VSSA1, A5, B2, B7, B10, C12, F11, G2, H9, K4, K6, L9, L12общий провод (земля)
VSSAK12общий провод аналоговой части
VSSSMPSD12—
NRSTF10сброс, активный уровень — низкий
PDR_OND9управление внутренней схемой сброса по питанию
BOOT0A9выбор источника загрузки при сбросе
VREF+J11верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H7A3QIYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7A3QISTM32H7A3QIYxQ2 МБ1,390625 МБ

Линейка STM32H7A3/7B3, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7A3QI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7A3QIY6QTRWLCSP 132, 4,6×4,4×0,6 мм, шаг 0,35 мм−40…+85 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP132, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7B3QISTM32H7A3/7B3132 из 132выводы совпадают полностьютолько у него: CRYP, HASH

Частые вопросы

На каких выводах USART1 у STM32H7A3QI?

В корпусе WLCSP132 сигнал USART1_TX выведен на PB6 (шарик C8, AF7) или PA9 (шарик F4, AF7) или PB14 (шарик J3, AF4), USART1_RX — на PA10 (шарик D2, AF7) или PB7 (шарик D8, AF7) или PB15 (шарик H4, AF4).

Где у STM32H7A3QI выводы SWD для программатора?

SWDIO — PA13 (шарик D3, AF0), SWCLK — PA14 (шарик E4, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7A3QI?

I2C1_SCL — PB8 (шарик B9, AF4) или PB6 (шарик C8, AF4), I2C1_SDA — PB7 (шарик D8, AF4) или PB9 (шарик E8, AF4).

Сколько выводов ввода-вывода у STM32H7A3QI в корпусе WLCSP132?

87 из 132. Ещё 41 вывод занят питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32H7A3QI?

От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
