STM32H7B0RB в корпусе LQFP64: распиновка
STM32H7B0RB — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 280 МГц: 128 КБ флеш-памяти и 1,390625 МБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 49 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 280 МГц
- Флеш-память
- 128 КБ
- ОЗУ
- 1,390625 МБ
- Корпус
- LQFP64, 64 вывода
- Линий ввода-вывода
- 49
- Напряжение питания
- 1,62…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

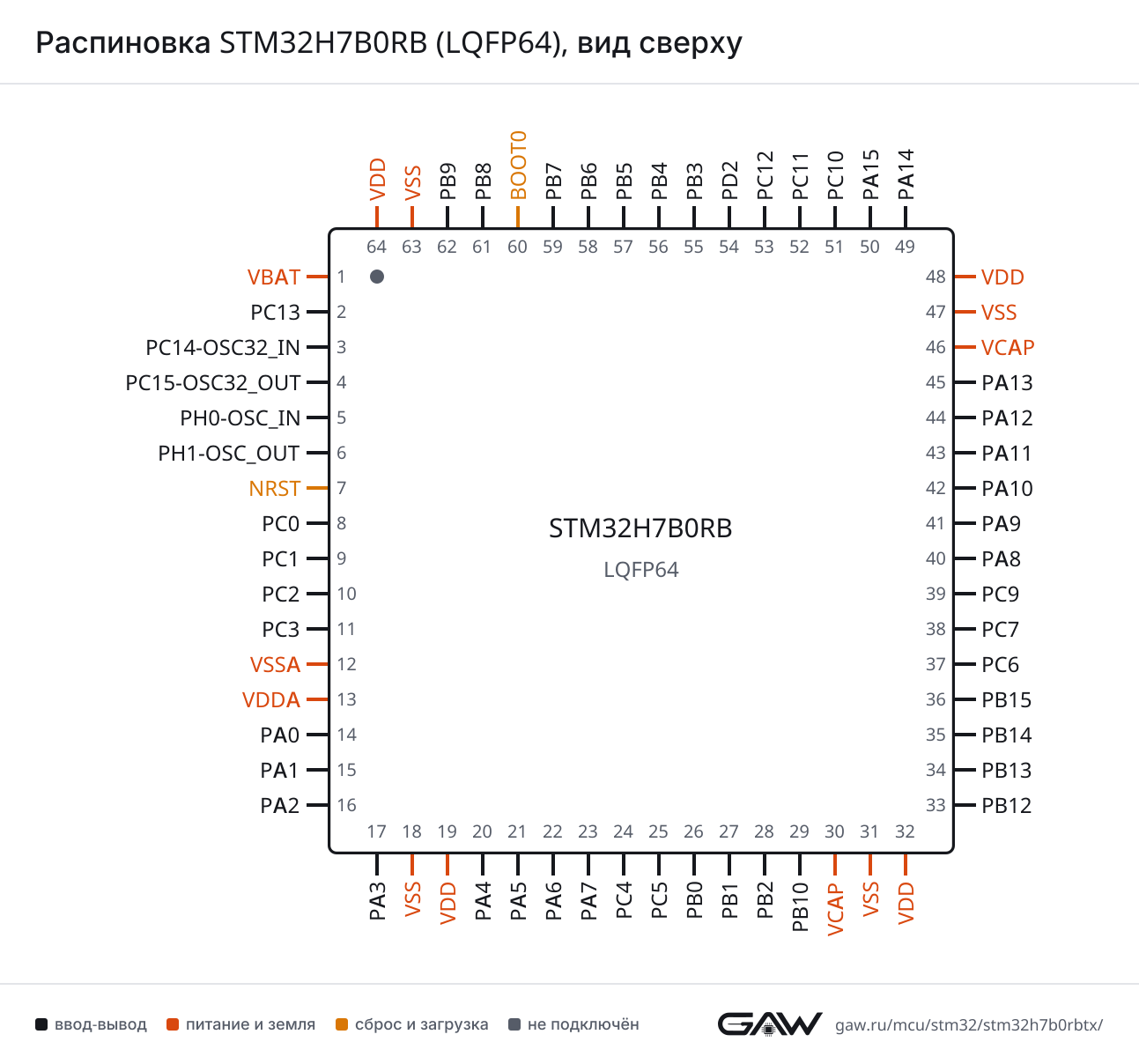

Схема корпуса LQFP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (40, AF7) |
| CTS | PA11 (43, AF7) | |
| DE | PA12 (44, AF7) | |
| NSS | PA11 (43, AF7) | |
| RTS | PA12 (44, AF7) | |
| RX | PB15 (36, AF4), PA10 (42, AF7), PB7 (59, AF7) | |
| TX | PB14 (35, AF4), PA9 (41, AF7), PB6 (58, AF7) | |
| USART2 | CK | PA4 (20, AF7) |
| CTS | PA0 (14, AF7) | |
| DE | PA1 (15, AF7) | |
| NSS | PA0 (14, AF7) | |
| RTS | PA1 (15, AF7) | |
| RX | PA3 (17, AF7) | |
| TX | PA2 (16, AF7) | |
| USART3 | CK | PB12 (33, AF7), PC12 (53, AF7) |
| CTS | PB13 (34, AF7) | |
| DE | PB14 (35, AF7) | |
| NSS | PB13 (34, AF7) | |
| RTS | PB14 (35, AF7) | |
| RX | PC11 (52, AF7) | |
| TX | PB10 (29, AF7), PC10 (51, AF7) | |
| USART6 | RX | PC7 (38, AF7) |
| TX | PC6 (37, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (26, AF8), PB15 (36, AF8) |
| DE | PB14 (35, AF8), PA15 (50, AF8) | |
| RTS | PB14 (35, AF8), PA15 (50, AF8) | |
| RX | PA1 (15, AF8), PA11 (43, AF6), PC11 (52, AF8), PB8 (61, AF8) | |
| TX | PA0 (14, AF8), PA12 (44, AF6), PC10 (51, AF8), PB9 (62, AF8) | |
| UART5 | CTS | PC9 (39, AF8) |
| RX | PB12 (33, AF14), PD2 (54, AF8), PB5 (57, AF14) | |
| TX | PB13 (34, AF14), PC12 (53, AF8), PB6 (58, AF14) | |
| UART7 | RX | PA8 (40, AF11), PB3 (55, AF11) |
| TX | PA15 (50, AF11), PB4 (56, AF11) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (43, AF3) |
| DE | PA12 (44, AF3) | |
| RTS | PA12 (44, AF3) | |
| RX | PA10 (42, AF3), PB7 (59, AF8) | |
| TX | PA9 (41, AF3), PB6 (58, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (22, AF5), PB4 (56, AF5) |
| MOSI | PA7 (23, AF5), PB5 (57, AF5) | |
| NSS | PA4 (20, AF5), PA15 (50, AF5) | |
| SCK | PA5 (21, AF5), PB3 (55, AF5) | |
| SPI2 | MISO | PC2 (10, AF5), PB14 (35, AF5) |
| MOSI | PC1 (9, AF5), PC3 (11, AF5), PB15 (36, AF5) | |
| NSS | PB12 (33, AF5), PA11 (43, AF5), PB4 (56, AF7), PB9 (62, AF5) | |
| SCK | PB10 (29, AF5), PB13 (34, AF5), PA9 (41, AF5), PA12 (44, AF5) | |
| SPI3 | MISO | PC11 (52, AF6), PB4 (56, AF6) |
| MOSI | PB2 (28, AF7), PC12 (53, AF6), PB5 (57, AF7) | |
| NSS | PA4 (20, AF6), PA15 (50, AF6) | |
| SCK | PC10 (51, AF6), PB3 (55, AF6) | |
| SPI6 | MISO | PA6 (22, AF8), PB4 (56, AF8) |
| MOSI | PA7 (23, AF8), PB5 (57, AF8) | |
| NSS | PA0 (14, AF5), PA4 (20, AF8), PA15 (50, AF7) | |
| SCK | PA5 (21, AF8), PC12 (53, AF5), PB3 (55, AF8) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (39, AF5) |
| I2S1 | CK | PA5 (21, AF5), PB3 (55, AF5) |
| MCK | PC4 (24, AF5) | |
| SDI | PA6 (22, AF5), PB4 (56, AF5) | |
| SDO | PA7 (23, AF5), PB5 (57, AF5) | |
| WS | PA4 (20, AF5), PA15 (50, AF5) | |
| I2S2 | CK | PB10 (29, AF5), PB13 (34, AF5), PA9 (41, AF5), PA12 (44, AF5) |
| MCK | PC6 (37, AF5) | |
| SDI | PC2 (10, AF5), PB14 (35, AF5) | |
| SDO | PC1 (9, AF5), PC3 (11, AF5), PB15 (36, AF5) | |
| WS | PB12 (33, AF5), PA11 (43, AF5), PB4 (56, AF7), PB9 (62, AF5) | |
| I2S3 | CK | PC10 (51, AF6), PB3 (55, AF6) |
| MCK | PC7 (38, AF6) | |
| SDI | PC11 (52, AF6), PB4 (56, AF6) | |
| SDO | PB2 (28, AF7), PC12 (53, AF6), PB5 (57, AF7) | |
| WS | PA4 (20, AF6), PA15 (50, AF6) | |
| I2S6 | CK | PA5 (21, AF8), PC12 (53, AF5), PB3 (55, AF8) |
| MCK | PA3 (17, AF5) | |
| SDI | PA6 (22, AF8), PB4 (56, AF8) | |
| SDO | PA7 (23, AF8), PB5 (57, AF8) | |
| WS | PA0 (14, AF5), PA4 (20, AF8), PA15 (50, AF7) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (58, AF4), PB8 (61, AF4) |
| SDA | PB7 (59, AF4), PB9 (62, AF4) | |
| SMBA | PB5 (57, AF4) | |
| I2C3 | SCL | PA8 (40, AF4) |
| SDA | PC9 (39, AF4) | |
| SMBA | PA9 (41, AF4) | |
| I2C4 | SCL | PB6 (58, AF6), PB8 (61, AF6) |
| SDA | PB7 (59, AF6), PB9 (62, AF6) | |
| SMBA | PB5 (57, AF6), PB9 (62, AF11) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (43, AF9), PB8 (61, AF9) |
| TX | PA12 (44, AF9), PB9 (62, AF9) | |
| FDCAN2 | RX | PB12 (33, AF9), PB5 (57, AF9) |
| TX | PB13 (34, AF9), PB6 (58, AF9) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PA11 (43) |
| DP | PA12 (44) | |
| ID | PA10 (42, AF10) | |
| SOF | PA8 (40, AF10) | |
| ULPI_CK | PA5 (21, AF10) | |
| ULPI_D0 | PA3 (17, AF10) | |
| ULPI_D1 | PB0 (26, AF10) | |
| ULPI_D2 | PB1 (27, AF10) | |
| ULPI_D3 | PB10 (29, AF10) | |
| ULPI_D5 | PB12 (33, AF10) | |
| ULPI_D6 | PB13 (34, AF10) | |
| ULPI_D7 | PB5 (57, AF10) | |
| ULPI_DIR | PC2 (10, AF10) | |
| ULPI_NXT | PC3 (11, AF10) | |
| ULPI_STP | PC0 (8, AF10) | |
| VBUS | PA9 (41) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (62, AF7) |
| CK | PC12 (53, AF12) | |
| CKIN | PB8 (61, AF7) | |
| CMD | PD2 (54, AF12) | |
| D0 | PB13 (34, AF12) | |
| D0DIR | PC6 (37, AF8) | |
| D1 | PC9 (39, AF12) | |
| D2 | PC10 (51, AF12) | |
| D3 | PC11 (52, AF12) | |
| D4 | PB8 (61, AF12) | |
| D5 | PB9 (62, AF12) | |
| D6 | PC6 (37, AF12) | |
| D7 | PC7 (38, AF12) | |
| D123DIR | PC7 (38, AF8) | |
| SDMMC2 | CK | PC1 (9, AF9) |
| CMD | PA0 (14, AF9) | |
| D0 | PB14 (35, AF9) | |
| D1 | PB15 (36, AF9) | |
| D2 | PB3 (55, AF9) | |
| D3 | PB4 (56, AF9) | |
| D4 | PB8 (61, AF10) | |
| D5 | PB9 (62, AF10) | |
| D6 | PC6 (37, AF10) | |
| D7 | PC7 (38, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI2 | FS_B | PC0 (8, AF8), PA12 (44, AF8) |
| MCLK_B | PA1 (15, AF10) | |
| SCK_B | PA2 (16, AF8) | |
| SD_B | PA0 (14, AF10) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX | IN2 | PC4 (24) |
| IN3 | PC5 (25) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15 (50, AF4), PB6 (58, AF5) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PC6 (37) |
| RX | PC10 (51, AF11) | |
| SUSPEND | PC9 (39, AF11) | |
| TX | PC7 (38, AF11) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (43), PC11 (52) |
| EXTI15 | PC15-OSC32_OUT (4), PB15 (36), PA15 (50) | |
| INN3 | PA7 (23) | |
| INN4 | PC5 (25) | |
| INN5 | PB0 (26) | |
| INN10 | PC1 (9) | |
| INN11 | PC2 (10) | |
| INN12 | PC3 (11) | |
| INN16 | PA1 (15) | |
| INN18 | PA5 (21) | |
| INP3 | PA6 (22) | |
| INP4 | PC4 (24) | |
| INP5 | PB1 (27) | |
| INP7 | PA7 (23) | |
| INP8 | PC5 (25) | |
| INP9 | PB0 (26) | |
| INP10 | PC0 (8) | |
| INP11 | PC1 (9) | |
| INP12 | PC2 (10) | |
| INP13 | PC3 (11) | |
| INP14 | PA2 (16) | |
| INP15 | PA3 (17) | |
| INP16 | PA0 (14) | |
| INP17 | PA1 (15) | |
| INP18 | PA4 (20) | |
| INP19 | PA5 (21) | |
| ADC2 | EXTI11 | PA11 (43), PC11 (52) |
| EXTI15 | PC15-OSC32_OUT (4), PB15 (36), PA15 (50) | |
| INN3 | PA7 (23) | |
| INN4 | PC5 (25) | |
| INN5 | PB0 (26) | |
| INN10 | PC1 (9) | |
| INN11 | PC2 (10) | |
| INN12 | PC3 (11) | |
| INP3 | PA6 (22) | |
| INP4 | PC4 (24) | |
| INP5 | PB1 (27) | |
| INP7 | PA7 (23) | |
| INP8 | PC5 (25) | |
| INP9 | PB0 (26) | |
| INP10 | PC0 (8) | |
| INP11 | PC1 (9) | |
| INP12 | PC2 (10) | |
| INP13 | PC3 (11) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PC9 (39), PA9 (41), PB9 (62) |
| OUT1 | PA4 (20) | |
| OUT2 | PA5 (21) | |
| DAC2 | OUT1 | PA6 (22) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (24), PB1 (27) |
| INP | PB0 (26), PB2 (28) | |
| OUT | PC5 (25, AF13) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA7 (23), PC5 (25) |
| VINP | PB0 (26) | |
| VOUT | PC4 (24) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (22, AF1), PB12 (33, AF1) |
| BKIN_COMP1 | PA6 (22, AF12), PB12 (33, AF13) | |
| CH1 | PA8 (40, AF1) | |
| CH1N | PA7 (23, AF1), PB13 (34, AF1) | |
| CH2 | PA9 (41, AF1) | |
| CH2N | PB0 (26, AF1), PB14 (35, AF1) | |
| CH3 | PA10 (42, AF1) | |
| CH3N | PB1 (27, AF1), PB15 (36, AF1) | |
| CH4 | PA11 (43, AF1) | |
| ETR | PA12 (44, AF1) | |
| TIM2 | CH1 | PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1) |
| CH2 | PA1 (15, AF1), PB3 (55, AF1) | |
| CH3 | PA2 (16, AF1), PB10 (29, AF1) | |
| CH4 | PA3 (17, AF1) | |
| ETR | PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1) | |
| TIM3 | CH1 | PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2) |
| CH2 | PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2) | |
| CH3 | PB0 (26, AF2) | |
| CH4 | PB1 (27, AF2), PC9 (39, AF2) | |
| ETR | PD2 (54, AF2) | |
| TIM4 | CH1 | PB6 (58, AF2) |
| CH2 | PB7 (59, AF2) | |
| CH3 | PB8 (61, AF2) | |
| CH4 | PB9 (62, AF2) | |
| TIM5 | CH1 | PA0 (14, AF2) |
| CH2 | PA1 (15, AF2) | |
| CH3 | PA2 (16, AF2) | |
| CH4 | PA3 (17, AF2) | |
| ETR | PA4 (20, AF2) | |
| TIM8 | BKIN | PA6 (22, AF3) |
| BKIN_COMP1 | PA6 (22, AF10) | |
| BKIN2 | PA8 (40, AF3) | |
| BKIN2_COMP1 | PA8 (40, AF12) | |
| CH1 | PC6 (37, AF3) | |
| CH1N | PA5 (21, AF3), PA7 (23, AF3) | |
| CH2 | PC7 (38, AF3) | |
| CH2N | PB0 (26, AF3), PB14 (35, AF3) | |
| CH3N | PB1 (27, AF3), PB15 (36, AF3) | |
| CH4 | PC9 (39, AF3) | |
| ETR | PA0 (14, AF3) | |
| TIM12 | CH1 | PB14 (35, AF2) |
| CH2 | PB15 (36, AF2) | |
| TIM13 | CH1 | PA6 (22, AF9) |
| TIM14 | CH1 | PA7 (23, AF9) |
| TIM15 | BKIN | PA0 (14, AF4), PD2 (54, AF4) |
| CH1 | PA2 (16, AF4), PC12 (53, AF2) | |
| CH1N | PA1 (15, AF4) | |
| CH2 | PA3 (17, AF4) | |
| TIM16 | BKIN | PB4 (56, AF1) |
| CH1 | PB8 (61, AF1) | |
| CH1N | PB6 (58, AF1) | |
| TIM17 | BKIN | PB5 (57, AF1) |
| CH1 | PB9 (62, AF1) | |
| CH1N | PB7 (59, AF1) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM2 | IN1 | PB10 (29, AF3) |
| OUT | PB13 (34, AF3) | |
| LPTIM3 | OUT | PA1 (15, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (2), PB2 (28, AF0) |
| OUT_CALIB | PC13 (2), PB2 (28) | |
| REFIN | PB15 (36, AF0) | |
| TS | PC13 (2) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PC6 (37, AF13), PA9 (41, AF13) |
| D1 | PC7 (38, AF13), PA10 (42, AF13) | |
| D2 | PB13 (34, AF13) | |
| D3 | PC9 (39, AF13) | |
| D4 | PC11 (52, AF13) | |
| D5 | PB6 (58, AF13) | |
| D6 | PB8 (61, AF13) | |
| D7 | PB9 (62, AF13) | |
| D8 | PC10 (51, AF13) | |
| D9 | PC12 (53, AF13) | |
| D10 | PB5 (57, AF13) | |
| D11 | PD2 (54, AF13) | |
| HSYNC | PA4 (20, AF13) | |
| PIXCLK | PA6 (22, AF13) | |
| VSYNC | PB7 (59, AF13) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PC6 (37, AF13), PA9 (41, AF13) |
| D1 | PC7 (38, AF13), PA10 (42, AF13) | |
| D2 | PB13 (34, AF13) | |
| D3 | PC9 (39, AF13) | |
| D4 | PC11 (52, AF13) | |
| D5 | PB6 (58, AF13) | |
| D6 | PB8 (61, AF13) | |
| D7 | PB9 (62, AF13) | |
| D8 | PC10 (51, AF13) | |
| D9 | PC12 (53, AF13) | |
| D10 | PB5 (57, AF13) | |
| D11 | PD2 (54, AF13) | |
| D14 | PA5 (21, AF13) | |
| D15 | PC5 (25, AF4) | |
| DE | PA4 (20, AF13) | |
| PDCK | PA6 (22, AF13) | |
| RDY | PB7 (59, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B1 | PA10 (42, AF14), PC10 (51, AF10) |
| B2 | PA3 (17, AF9), PC9 (39, AF14), PD2 (54, AF14) | |
| B3 | PA8 (40, AF13) | |
| B4 | PA10 (42, AF12), PC11 (52, AF14) | |
| B5 | PA3 (17, AF14), PB5 (57, AF11) | |
| B6 | PA15 (50, AF14), PB8 (61, AF14) | |
| B7 | PD2 (54, AF9), PB9 (62, AF14) | |
| CLK | PB14 (35, AF14) | |
| DE | PC5 (25, AF14) | |
| G0 | PB1 (27, AF14) | |
| G1 | PB0 (26, AF14) | |
| G2 | PC0 (8, AF11), PA6 (22, AF14) | |
| G3 | PC9 (39, AF10) | |
| G4 | PB10 (29, AF14) | |
| G5 | PC1 (9, AF14) | |
| G6 | PC7 (38, AF14) | |
| G7 | PB15 (36, AF14) | |
| HSYNC | PC6 (37, AF14) | |
| R1 | PA2 (16, AF14) | |
| R2 | PA1 (15, AF14), PC10 (51, AF14) | |
| R3 | PB0 (26, AF9), PA15 (50, AF9) | |
| R4 | PA5 (21, AF14), PA11 (43, AF14) | |
| R5 | PC0 (8, AF14), PA9 (41, AF14), PA12 (44, AF14) | |
| R6 | PB1 (27, AF9), PA8 (40, AF14), PC12 (53, AF14) | |
| R7 | PC4 (24, AF14) | |
| VSYNC | PA4 (20, AF14), PA7 (23, AF14) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PC0 (8, AF3) |
| CKIN1 | PC2 (10, AF3), PB2 (28, AF4), PB13 (34, AF6) | |
| CKIN2 | PC4 (24, AF3), PB15 (36, AF6) | |
| CKIN3 | PC6 (37, AF4) | |
| CKIN4 | PC1 (9, AF4) | |
| CKIN5 | PC10 (51, AF3), PB7 (59, AF11) | |
| CKIN7 | PB8 (61, AF3) | |
| CKOUT | PC2 (10, AF6), PB0 (26, AF6) | |
| DATIN0 | PC1 (9, AF3) | |
| DATIN1 | PC3 (11, AF3), PB1 (27, AF6), PB12 (33, AF6) | |
| DATIN2 | PC5 (25, AF3), PB14 (35, AF6) | |
| DATIN3 | PC7 (38, AF4) | |
| DATIN4 | PC0 (8, AF6) | |
| DATIN5 | PC11 (52, AF3), PB6 (58, AF11) | |
| DATIN7 | PB10 (29, AF6), PB9 (62, AF3) | |
| DFSDM2 | CKIN0 | PC10 (51, AF4) |
| CKIN1 | PA2 (16, AF6), PB13 (34, AF4) | |
| CKOUT | PB0 (26, AF4), PC12 (53, AF4) | |
| DATIN0 | PC11 (52, AF4) | |
| DATIN1 | PA7 (23, AF4), PB12 (33, AF11) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (49, AF0) |
| JTDI | PA15 (50, AF0) | |
| JTDO-SWO | PB3 (55, AF0) | |
| JTMS-SWDIO | PA13 (45, AF0) | |
| NJTRST | PB4 (56, AF0) | |
| TRACED0 | PC1 (9, AF0) | |
| TRACED2 | PD2 (54, AF0) | |
| TRACED3 | PC12 (53, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (40, AF0) |
| MCO_2 | PC9 (39, AF0) | |
| OSC_IN | PH0-OSC_IN (5) | |
| OSC_OUT | PH1-OSC_OUT (6) | |
| OSC32_IN | PC14-OSC32_IN (3) | |
| OSC32_OUT | PC15-OSC32_OUT (4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC3 (11, AF0) |
| PWR_CSTOP | PC2 (10, AF0) | |
| PWR_WKUP1 | PA0 (14) | |
| PWR_WKUP2 | PA2 (16) | |
| PWR_WKUP4 | PC13 (2) | |
| PWR_WKUP6 | PC1 (9) | |
| RTC_TAMP1 | PC13 (2) | |
| RTC_TAMP3 | PC1 (9) |
Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), LPTIM1 (таймер с малым потреблением), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VBAT | питание | — |
| 2 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS |
| 3 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 4 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 5 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 6 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 7 | NRST | сброс | — |
| 8 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| 9 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SDMMC2_CK (AF9), SPI2_MOSI (AF5) |
| 10 | PC2 | ввод-вывод | ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), I2S2_SDI (AF5), OCTOSPIM_P1_IO2 (AF9), OCTOSPIM_P1_IO5 (AF11), PWR_CSTOP (AF0), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| 11 | PC3 | ввод-вывод | ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, DFSDM1_DATIN1 (AF3), I2S2_SDO (AF5), OCTOSPIM_P1_IO0 (AF9), OCTOSPIM_P1_IO6 (AF11), PWR_CSLEEP (AF0), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| 12 | VSSA | питание | — |
| 13 | VDDA | питание | — |
| 14 | PA0 | ввод-вывод | ADC1_INP16, I2S6_WS (AF5), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| 15 | PA1 | ввод-вывод | ADC1_INN16, ADC1_INP17, LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF11), OCTOSPIM_P1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 16 | PA2 | ввод-вывод | ADC1_INP14, DFSDM2_CKIN1 (AF6), LTDC_R1 (AF14), MDIOS_MDIO (AF12), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| 17 | PA3 | ввод-вывод | ADC1_INP15, I2S6_MCK (AF5), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF3), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| 18 | VSS | питание | — |
| 19 | VDD | питание | — |
| 20 | PA4 | ввод-вывод | ADC1_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7) |
| 21 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2 (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| 22 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10) |
| 23 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1 (AF4), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 24 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SPDIFRX_IN2 |
| 25 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SPDIFRX_IN3 |
| 26 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), DFSDM2_CKOUT (AF4), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF11), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| 27 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| 28 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN1 (AF4), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB, SPI3_MOSI (AF7) |
| 29 | PB10 | ввод-вывод | DFSDM1_DATIN7 (AF6), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| 30 | VCAP | питание | — |
| 31 | VSS | питание | — |
| 32 | VDD | питание | — |
| 33 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), DFSDM2_DATIN1 (AF11), FDCAN2_RX (AF9), I2S2_WS (AF5), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10) |
| 34 | PB13 | ввод-вывод | DCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), DFSDM2_CKIN1 (AF4), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10) |
| 35 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| 36 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4) |
| 37 | PC6 | ввод-вывод | DCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| 38 | PC7 | ввод-вывод | DCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| 39 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8) |
| 40 | PA8 | ввод-вывод | I2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10) |
| 41 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS |
| 42 | PA10 | ввод-вывод | DCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10) |
| 43 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM |
| 44 | PA12 | ввод-вывод | FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP |
| 45 | PA13 | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| 46 | VCAP | питание | — |
| 47 | VSS | питание | — |
| 48 | VDD | питание | — |
| 49 | PA14 | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| 50 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11) |
| 51 | PC10 | ввод-вывод | DCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), DFSDM2_CKIN0 (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7) |
| 52 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), DFSDM2_DATIN0 (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| 53 | PC12 | ввод-вывод | DCMI_D9 (AF13), DEBUG_TRACED3 (AF0), DFSDM2_CKOUT (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7) |
| 54 | PD2 | ввод-вывод | DCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8) |
| 55 | PB3 | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11) |
| 56 | PB4 | ввод-вывод | DEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11) |
| 57 | PB5 | ввод-вывод | DCMI_D10 (AF13), FDCAN2_RX (AF9), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF11), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10) |
| 58 | PB6 | ввод-вывод | CEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7) |
| 59 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 60 | BOOT0 | загрузка | — |
| 61 | PB8 | ввод-вывод | DCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8) |
| 62 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8) |
| 63 | VSS | питание | — |
| 64 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 1 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 30, 46 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 19, 32, 48, 64 | питание цифровой части и линий ввода-вывода |
| VDDA | 13 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VSS | 18, 31, 47, 63 | общий провод (земля) |
| VSSA | 12 | общий провод аналоговой части |
| NRST | 7 | сброс, активный уровень — низкий |
| BOOT0 | 60 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32H7B0RBTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H7B0RB | STM32H7B0RBTx | 128 КБ | 1,390625 МБ |
Линейка STM32H7B0 Value line, семейство STM32H7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7B0RB. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32H7B0RBT6 | LQFP 64, 10×10×1,4 мм | −40…+85 °C | лоток |
| STM32H7B0RBT6TR | LQFP 64, 10×10×1,4 мм | −40…+85 °C | лента на катушке |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H7A3RG, STM32H7A3RI | STM32H7A3/7B3 | 64 из 64 | выводы совпадают полностьютолько у этого: CRYP, HASH; флеш-память до 128 и 2048 КБ |
| STM32H7B3RI | STM32H7A3/7B3 | 64 из 64 | выводы совпадают полностьюфлеш-память до 128 и 2048 КБ |
Частые вопросы
На каких выводах USART1 у STM32H7B0RB?
В корпусе LQFP64 сигнал USART1_TX выведен на PB14 (вывод 35, AF4) или PA9 (вывод 41, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PB15 (вывод 36, AF4) или PA10 (вывод 42, AF7) или PB7 (вывод 59, AF7).
Где у STM32H7B0RB выводы SWD для программатора?
SWDIO — PA13 (вывод 45, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H7B0RB?
I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).
Сколько выводов ввода-вывода у STM32H7B0RB в корпусе LQFP64?
49 из 64. Ещё 13 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32H7B0RB?
От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H7Cortex-M7 от 280 до 600 МГц, двухъядерные H745/H747 — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
