STM32H7R3V8 в корпусе TFBGA100: распиновка

STM32H7R3V8 — микроконтроллер STM32H7 на ядре Cortex-M7: 64 КБ флеш-памяти и 620 КБ ОЗУ. Корпус TFBGA100 — 100 шариков, из них 63 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Флеш-память
64 КБ
ОЗУ
620 КБ
Корпус
TFBGA100, 100 шариков
Линий ввода-вывода
63

Схема корпуса TFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H7R3V8 в корпусе TFBGA100, вид сверхуABCDEFGHJK12345678910PB8 — шарик A1: FDCAN1_RX, FMC_D9, FMC_DA9, I2C1_SCL, I3C1_SCL, SDMMC2_D4, TIM16_CH1, UART4_RX, USART3_CKPB8PB6 — шарик A2: CEC, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I3C1_SCL, LPUART1_TX, TIM16_CH1N, UART5_TX, USART1_TXPB6PB3(JTDO/TRACESWO) — шарик A3: CRS_SYNC, DEBUG_JTDO-SWO, FMC_D14, FMC_DA14, I2S1_CK, I2S3_CK, I2S6_CK, LPTIM4_IN1, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RXPB3BOOT0 — шарик A4BOOT0PM14 — шарик A5: SPI5_MISO, USB_OTG_FS_VBUSPM14PM12 — шарик A6: SPI5_NSS, USB_OTG_FS_DMPM12PM9 — шарик A7: UART7_TX, USB_OTG_HS_IDPM9PM6 — шарик A8: USB_OTG_HS_DPPM6PM8 — шарик A9: UART7_RX, USB_OTG_HS_VBUSPM8PM2 — шарик A10: UCPD1_DBCC1PM2PC14-OSC32_IN(OSC32_IN) — шарик B1: RCC_OSC32_INPC14PB9 — шарик B2: FDCAN1_TX, I2C1_SDA, I2S2_WS, I3C1_SDA, SDMMC2_D5, SPI2_NSS, TAMP_IN2, TAMP_OUT1, TIM17_CH1, UART4_TXPB9PB7 — шарик B3: FMC_SDCKE1, I2C1_SDA, I3C1_SDA, LPUART1_RX, TIM17_CH1N, UART5_TX, USART1_RXPB7PB4(NJTRST) — шарик B4: DEBUG_NJTRST, FMC_D13, FMC_DA13, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, LPTIM4_ETR, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, UART7_TXPB4PM13 — шарик B5: SPI5_MOSI, USB_OTG_FS_IDPM13PM11 — шарик B6: ADC1_EXTI11, ADC2_EXTI11, SPI5_SCK, USB_OTG_FS_DPPM11DVDD — шарик B7DVDDPM5 — шарик B8: USB_OTG_HS_DMPM5PM3 — шарик B9: UCPD1_DBCC2PM3PM1 — шарик B10: UCPD1_CC2PM1VSS — шарик C1VSSPC15-OSC32_OUT(OSC32_OUT) — шарик C2: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик C3VBATVCAP4 — шарик C4VCAP4VSS — шарик C5VSSVDD50USB — шарик C6VDD50USBVSS — шарик C7VSSPM0 — шарик C8: UCPD1_CC1PM0PA14(JTCK/SWCLK) — шарик C9: DEBUG_JTCK-SWCLKPA14PA15(JTDI) — шарик C10: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, FMC_D15, FMC_DA15, I2S1_WS, I2S3_WS, I2S6_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15VDDSMPS — шарик D1VDDSMPSVSSSMPS — шарик D2VSSSMPSPC13 — шарик D3: PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13PB5 — шарик D4: FDCAN2_RX, FMC_D12, FMC_DA12, I2C1_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LPTIM4_OUT, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, UART5_RXPB5VDD — шарик D5VDDVSSUSB — шарик D6VSSUSBVDD33USB — шарик D7VDD33USBVCAP3 — шарик D8VCAP3PA12 — шарик D9: FDCAN1_TX, FMC_D0, FMC_DA0, I2S2_CK, LPUART1_DE, LPUART1_RTS, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTSPA12PA13(JTMS/SWDIO) — шарик D10: DEBUG_JTMS-SWDIOPA13VFBSMPS — шарик E1VFBSMPSVLXSMPS — шарик E2VLXSMPSVDD — шарик E3VDDVSS — шарик E4VSSVDDLDO — шарик E5VDDLDOVDDLDO — шарик E6VDDLDOVDD — шарик E7VDDPA8 — шарик E8: FMC_D4, FMC_DA4, I2C3_SCL, RCC_MCO_1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOFPA8PA10 — шарик E9: FMC_D2, FMC_DA2, LPUART1_RX, MDIOS_MDIO, TIM1_CH3, USART1_RXPA10PA11 — шарик E10: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, FMC_D1, FMC_DA1, I2S2_WS, LPUART1_CTS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSSPA11PH0-OSC_IN — шарик F1: RCC_OSC_INPH0PH1-OSC_OUT — шарик F2: RCC_OSC_OUTPH1NRST — шарик F3NRSTVREFM — шарик F4VREFMPB0 — шарик F5: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, GFXTIM_TE, I2S1_CK, SPI1_SCK, TIM1_CH2N, TIM9_CH1, UART4_CTSPB0VSS — шарик F6VSSVDDLDO — шарик F7VDDLDOVSS — шарик F8VSSPB14 — шарик F9: FMC_NE1, I2S2_SDI, LPTIM2_CH2, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14PA9 — шарик F10: FMC_D3, FMC_DA3, I2C3_SDA, I2S2_CK, LPUART1_TX, SPI2_SCK, TIM1_CH2, USART1_TXPA9PC0 — шарик G1: ADC1_INP10, ADC2_INP10, FMC_NBL1, GFXTIM_FCKCAL, GFXTIM_LCKCAL, SAI2_FS_BPC0PA1 — шарик G2: ADC1_INP1, ADC2_INP1, FMC_D6, FMC_DA6, LPTIM3_IN1, SAI2_MCLK_B, TIM15_CH1N, TIM2_CH2, UART4_RXPA1VSSA — шарик G3VSSAVDD — шарик G4VDDPB2 — шарик G5: FMC_NWE, I2S3_SDO, RTC_OUT2, SPI3_MOSIPB2VDDXSPI1 — шарик G6VDDXSPI1VDD — шарик G7VDDVCAP2 — шарик G8VCAP2PB12 — шарик G9: FDCAN2_RX, FMC_D9, FMC_DA9, I2C2_SMBA, I2S2_WS, LPTIM2_IN2, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CKPB12PB15 — шарик G10: ADC1_EXTI15, ADC2_EXTI15, FMC_A20, I2S2_SDO, PWR_PVD_IN, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, UART4_CTS, USART1_RXPB15PC1 — шарик H1: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0, FMC_A0, FMC_A16, I2S2_SDO, MDIOS_MDC, PWR_WKUP4, SDMMC2_CK, SPI2_MOSI, TAMP_IN7, TAMP_OUT8PC1VDDA — шарик H2VDDAPA5 — шарик H3: ADC2_INP18, FMC_NOE, I2S1_CK, I2S6_CK, PWR_CSTOP, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM9_CH2PA5VSS — шарик H4VSSVDDXSPI1 — шарик H5VDDXSPI1VSS — шарик H6VSSVDDXSPI1 — шарик H7VDDXSPI1PO0 — шарик H8: XSPIM_P1_NCS1PO0PB10 — шарик H9: FMC_D11, FMC_DA11, I2C2_SCL, I2S2_CK, LPTIM2_IN1, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB13 — шарик H10: FDCAN2_TX, FMC_D8, FMC_DA8, I2S2_CK, LPTIM2_CH1, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSSPB13VREFP — шарик J1VREFPPA2 — шарик J2: ADC1_INP14, ADC2_INP14, FMC_D5, FMC_DA5, LPTIM3_IN2, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM15_CH1, TIM2_CH3PA2PA7 — шарик J3: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, FMC_INT, I2S1_SDO, I2S6_SDO, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1NPA7PO1 — шарик J4: XSPIM_P1_NCS2PO1PP2 — шарик J5: XSPIM_P1_IO2PP2PO5 — шарик J6: XSPIM_P1_NCLKPO5PP5 — шарик J7: XSPIM_P1_IO5PP5PP6 — шарик J8: XSPIM_P1_IO6PP6PP7 — шарик J9: XSPIM_P1_IO7PP7PB11 — шарик J10: ADC1_EXTI11, ADC2_EXTI11, FMC_D10, FMC_DA10, I2C2_SDA, LPTIM2_ETR, TIM2_CH4, USART3_RXPB11PA0 — шарик K1: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7, FMC_DA7, I2S6_WS, PWR_WKUP1, SAI2_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM9_CH1, UART4_TXPA0PA4 — шарик K2: ADC1_INP18, I2S1_WS, I2S3_WS, I2S6_WS, LPTIM3_CH2, SPI1_NSS, SPI3_NSS, SPI6_NSS, USB_OTG_HS_SOFPA4PA6 — шарик K3: ADC1_INP3, ADC2_INP3, I2S1_SDI, I2S6_SDI, LPTIM3_ETR, MDIOS_MDC, PWR_CSLEEP, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKINPA6PB1 — шарик K4: ADC1_INP5, ADC2_INP5, FDCAN2_TX, FMC_NOE, TIM1_CH3N, TIM9_CH2PB1PP4 — шарик K5: XSPIM_P1_IO4PP4PP3 — шарик K6: XSPIM_P1_IO3PP3PO4 — шарик K7: XSPIM_P1_CLKPO4PP0 — шарик K8: XSPIM_P1_IO0PP0PO2 — шарик K9: XSPIM_P1_DQS0PO2PP1 — шарик K10: XSPIM_P1_IO1PP1TFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

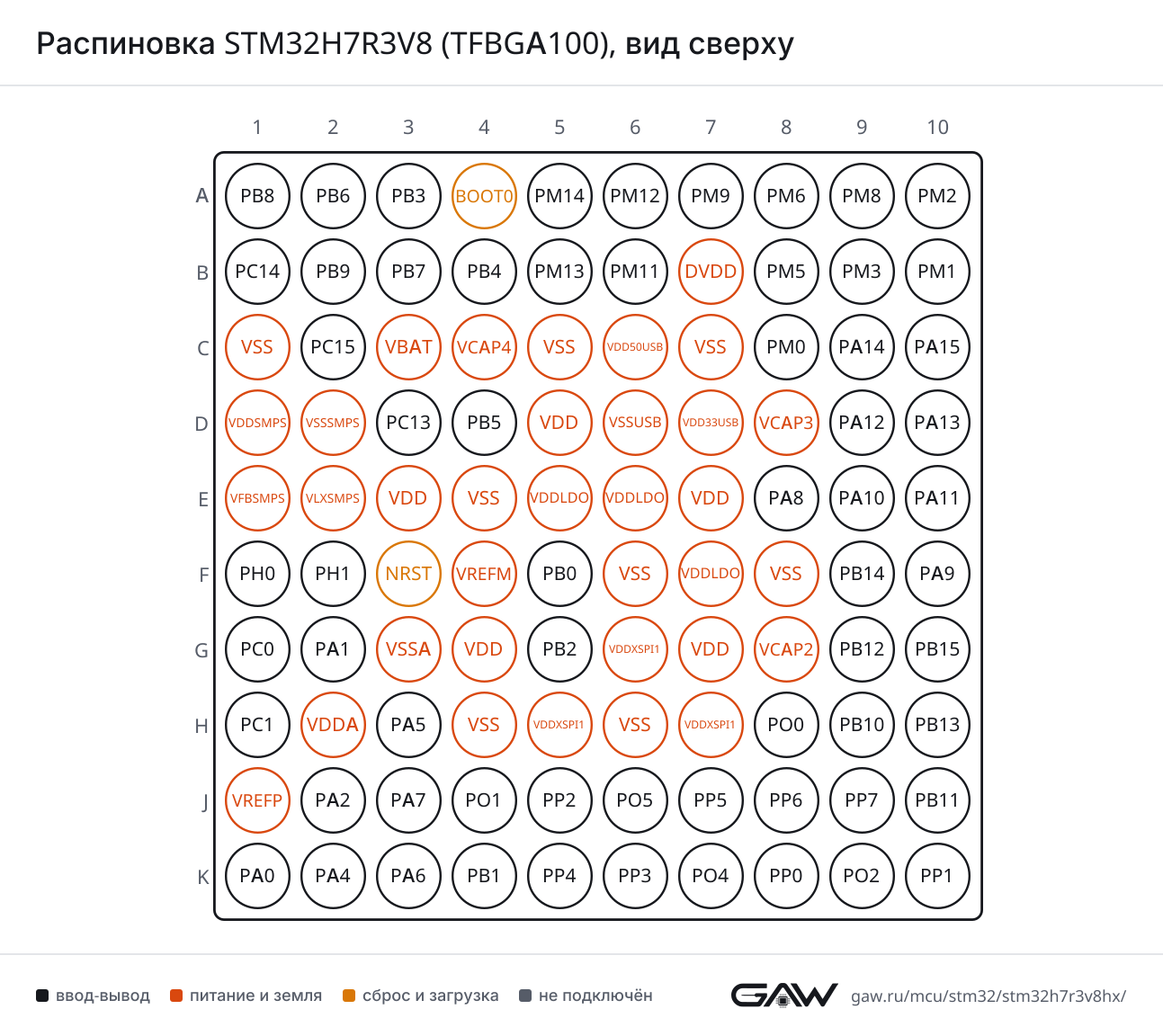

Распиновка STM32H7R3V8 (TFBGA100), вид сверхуРаспиновка TFBGA100 картинкой
PNG, 1293 × 1152 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E8, AF7)
CTSPA11 (E10, AF7)
DEPA12 (D9, AF7)
NSSPA11 (E10, AF7)
RTSPA12 (D9, AF7)
RXPB7 (B3, AF7), PA10 (E9, AF7), PB15 (G10, AF4)
TXPB6 (A2, AF7), PB14 (F9, AF4), PA9 (F10, AF7)
USART3CKPB8 (A1, AF3), PB12 (G9, AF7)
CTSPB13 (H10, AF7)
DEPB14 (F9, AF7)
NSSPB13 (H10, AF7)
RTSPB14 (F9, AF7)
RXPB11 (J10, AF7)
TXPB10 (H9, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (F5, AF8), PB15 (G10, AF8)
DEPA15(JTDI) (C10, AF8), PB14 (F9, AF8)
RTSPA15(JTDI) (C10, AF8), PB14 (F9, AF8)
RXPB8 (A1, AF8), PA11 (E10, AF6), PA1 (G2, AF8)
TXPB9 (B2, AF8), PA12 (D9, AF6), PA0 (K1, AF8)
UART5RXPB5 (D4, AF14), PB12 (G9, AF14)
TXPB6 (A2, AF14), PB7 (B3, AF14), PB13 (H10, AF14)
UART7RXPB3(JTDO/TRACESWO) (A3, AF11), PM8 (A9, AF7), PA8 (E8, AF11)
TXPM9 (A7, AF7), PB4(NJTRST) (B4, AF11), PA15(JTDI) (C10, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (E10, AF3)
DEPA12 (D9, AF3)
RTSPA12 (D9, AF3)
RXPB7 (B3, AF8), PA10 (E9, AF3)
TXPB6 (A2, AF8), PA9 (F10, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (B4, AF5), PA6 (K3, AF5)
MOSIPB5 (D4, AF5), PA7 (J3, AF5)
NSSPA15(JTDI) (C10, AF5), PA4 (K2, AF5)
SCKPB3(JTDO/TRACESWO) (A3, AF5), PB0 (F5, AF5), PA5 (H3, AF5)
SPI2MISOPB14 (F9, AF5)
MOSIPB15 (G10, AF5), PC1 (H1, AF5)
NSSPB9 (B2, AF5), PB4(NJTRST) (B4, AF7), PA11 (E10, AF5), PB12 (G9, AF5)
SCKPA12 (D9, AF5), PA9 (F10, AF5), PB10 (H9, AF5), PB13 (H10, AF5)
SPI3MISOPB4(NJTRST) (B4, AF6)
MOSIPB5 (D4, AF7), PB2 (G5, AF7)
NSSPA15(JTDI) (C10, AF6), PA4 (K2, AF6)
SCKPB3(JTDO/TRACESWO) (A3, AF6)
SPI5MISOPM14 (A5, AF5)
MOSIPM13 (B5, AF5)
NSSPM12 (A6, AF5)
SCKPM11 (B6, AF5)
SPI6MISOPB4(NJTRST) (B4, AF8), PA6 (K3, AF8)
MOSIPB5 (D4, AF8), PA7 (J3, AF8)
NSSPA15(JTDI) (C10, AF7), PA0 (K1, AF5), PA4 (K2, AF8)
SCKPB3(JTDO/TRACESWO) (A3, AF8), PA5 (H3, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3(JTDO/TRACESWO) (A3, AF5), PB0 (F5, AF5), PA5 (H3, AF5)
SDIPB4(NJTRST) (B4, AF5), PA6 (K3, AF5)
SDOPB5 (D4, AF5), PA7 (J3, AF5)
WSPA15(JTDI) (C10, AF5), PA4 (K2, AF5)
I2S2CKPA12 (D9, AF5), PA9 (F10, AF5), PB10 (H9, AF5), PB13 (H10, AF5)
SDIPB14 (F9, AF5)
SDOPB15 (G10, AF5), PC1 (H1, AF5)
WSPB9 (B2, AF5), PB4(NJTRST) (B4, AF7), PA11 (E10, AF5), PB12 (G9, AF5)
I2S3CKPB3(JTDO/TRACESWO) (A3, AF6)
SDIPB4(NJTRST) (B4, AF6)
SDOPB5 (D4, AF7), PB2 (G5, AF7)
WSPA15(JTDI) (C10, AF6), PA4 (K2, AF6)
I2S6CKPB3(JTDO/TRACESWO) (A3, AF8), PA5 (H3, AF8)
SDIPB4(NJTRST) (B4, AF8), PA6 (K3, AF8)
SDOPB5 (D4, AF8), PA7 (J3, AF8)
WSPA15(JTDI) (C10, AF7), PA0 (K1, AF5), PA4 (K2, AF8)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A1, AF4), PB6 (A2, AF4)
SDAPB9 (B2, AF4), PB7 (B3, AF4)
SMBAPB5 (D4, AF4)
I2C2SCLPB10 (H9, AF4)
SDAPB11 (J10, AF4)
SMBAPB12 (G9, AF4)
I2C3SCLPA8 (E8, AF4)
SDAPA9 (F10, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB8 (A1, AF4), PB6 (A2, AF4)
SDAPB9 (B2, AF4), PB7 (B3, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (A1, AF9), PA11 (E10, AF9)
TXPB9 (B2, AF9), PA12 (D9, AF9)
FDCAN2RXPB5 (D4, AF9), PB12 (G9, AF9)
TXPB6 (A2, AF9), PB13 (H10, AF9), PB1 (K4, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPM12 (A6, AF10)
DPPM11 (B6, AF10)
IDPM13 (B5, AF10)
SOFPA8 (E8, AF10)
VBUSPM14 (A5, AF10)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPM5 (B8, AF10)
DPPM6 (A8, AF10)
IDPM9 (A7, AF10)
SOFPA4 (K2, AF10)
VBUSPM8 (A9, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PM0 (C8, AF6)
CC2PM1 (B10, AF6)
DBCC1PM2 (A10, AF6)
DBCC2PM3 (B9, AF6)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC2CKPC1 (H1, AF9)
CMDPA0 (K1, AF9)
D0PB14 (F9, AF9)
D1PB15 (G10, AF9)
D2PB3(JTDO/TRACESWO) (A3, AF9)
D3PB4(NJTRST) (B4, AF9)
D4PB8 (A1, AF10)
D5PB9 (B2, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI2FS_BPA12 (D9, AF8), PC0 (G1, AF8)
MCLK_BPA1 (G2, AF10)
SCK_BPA2 (J2, AF8)
SD_BPA0 (K1, AF10)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB6 (A2, AF5), PA15(JTDI) (C10, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PM11 (B6), PA11 (E10), PB11 (J10)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (C2), PA15(JTDI) (C10), PB15 (G10)
INN1PA0 (K1)
INN3PA7 (J3)
INN5PB0 (F5)
INN10PC1 (H1)
INP0PA0 (K1)
INP1PA1 (G2)
INP3PA6 (K3)
INP5PB1 (K4)
INP7PA7 (J3)
INP9PB0 (F5)
INP10PC0 (G1)
INP11PC1 (H1)
INP14PA2 (J2)
INP18PA4 (K2)
ADC2EXTI11PM11 (B6), PA11 (E10), PB11 (J10)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (C2), PA15(JTDI) (C10), PB15 (G10)
INN1PA0 (K1)
INN3PA7 (J3)
INN5PB0 (F5)
INN10PC1 (H1)
INP0PA0 (K1)
INP1PA1 (G2)
INP3PA6 (K3)
INP5PB1 (K4)
INP7PA7 (J3)
INP9PB0 (F5)
INP10PC0 (G1)
INP11PC1 (H1)
INP14PA2 (J2)
INP18PA5 (H3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (G9, AF1), PA6 (K3, AF1)
CH1PA8 (E8, AF1)
CH1NPB13 (H10, AF1), PA7 (J3, AF1)
CH2PA9 (F10, AF1)
CH2NPB0 (F5, AF1), PB14 (F9, AF1)
CH3PA10 (E9, AF1)
CH3NPB15 (G10, AF1), PB1 (K4, AF1)
CH4PA11 (E10, AF1)
ETRPA12 (D9, AF1)
TIM2CH1PA15(JTDI) (C10, AF1), PA5 (H3, AF1), PA0 (K1, AF1)
CH2PB3(JTDO/TRACESWO) (A3, AF1), PA1 (G2, AF1)
CH3PB10 (H9, AF1), PA2 (J2, AF1)
CH4PB11 (J10, AF1)
ETRPA15(JTDI) (C10, AF2), PA5 (H3, AF2)
TIM9CH1PB0 (F5, AF3), PA0 (K1, AF3)
CH2PA5 (H3, AF3), PB1 (K4, AF3)
TIM12CH1PB14 (F9, AF2)
CH2PB15 (G10, AF2)
TIM13CH1PA6 (K3, AF9)
TIM14CH1PA7 (J3, AF9)
TIM15BKINPA0 (K1, AF4)
CH1PA2 (J2, AF4)
CH1NPA1 (G2, AF4)
TIM16BKINPB4(NJTRST) (B4, AF1)
CH1PB8 (A1, AF1)
CH1NPB6 (A2, AF1)
TIM17BKINPB5 (D4, AF1)
CH1PB9 (B2, AF1)
CH1NPB7 (B3, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2CH1PB13 (H10, AF3)
CH2PB14 (F9, AF3)
ETRPB11 (J10, AF3)
IN1PB10 (H9, AF3)
IN2PB12 (G9, AF3)
LPTIM3CH2PA4 (K2, AF3)
ETRPA6 (K3, AF3)
IN1PA1 (G2, AF3)
IN2PA2 (J2, AF3)
LPTIM4ETRPB4(NJTRST) (B4, AF3)
IN1PB3(JTDO/TRACESWO) (A3, AF3)
OUTPB5 (D4, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (D3)
OUT2PB2 (G5, AF0)
REFINPB15 (G10, AF0)
TSPC13 (D3)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PC1 (H1, AF12)
A16PC1 (H1, AF7)
A20PB15 (G10, AF12)
D0PA12 (D9, AF12)
D1PA11 (E10, AF12)
D2PA10 (E9, AF12)
D3PA9 (F10, AF12)
D4PA8 (E8, AF12)
D5PA2 (J2, AF12)
D6PA1 (G2, AF12)
D7PA0 (K1, AF12)
D8PB13 (H10, AF12)
D9PB8 (A1, AF14), PB12 (G9, AF12)
D10PB11 (J10, AF12)
D11PB10 (H9, AF12)
D12PB5 (D4, AF12)
D13PB4(NJTRST) (B4, AF12)
D14PB3(JTDO/TRACESWO) (A3, AF12)
D15PA15(JTDI) (C10, AF12)
DA0PA12 (D9, AF12)
DA1PA11 (E10, AF12)
DA2PA10 (E9, AF12)
DA3PA9 (F10, AF12)
DA4PA8 (E8, AF12)
DA5PA2 (J2, AF12)
DA6PA1 (G2, AF12)
DA7PA0 (K1, AF12)
DA8PB13 (H10, AF12)
DA9PB8 (A1, AF14), PB12 (G9, AF12)
DA10PB11 (J10, AF12)
DA11PB10 (H9, AF12)
DA12PB5 (D4, AF12)
DA13PB4(NJTRST) (B4, AF12)
DA14PB3(JTDO/TRACESWO) (A3, AF12)
DA15PA15(JTDI) (C10, AF12)
INTPA7 (J3, AF12)
NBL1PC0 (G1, AF12)
NE1PB14 (F9, AF12)
NOEPA5 (H3, AF12), PB1 (K4, AF12)
NWEPB2 (G5, AF12)
SDCKE1PB7 (B3, AF12)
SDNE1PB6 (A2, AF12)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (C9, AF0)
JTDIPA15(JTDI) (C10, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (A3, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (D10, AF0)
NJTRSTPB4(NJTRST) (B4, AF0)
TRACED0PC1 (H1, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E8, AF0)
OSC_INPH0-OSC_IN (F1)
OSC_OUTPH1-OSC_OUT (F2)
OSC32_INPC14-OSC32_IN(OSC32_IN) (B1)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (C2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA6 (K3, AF0)
PWR_CSTOPPA5 (H3, AF0)
PWR_WKUP1PA0 (K1)
PWR_WKUP2PA2 (J2)
PWR_WKUP3PC13 (D3)
PWR_WKUP4PC1 (H1)
TAMP_IN1PC13 (D3)
TAMP_IN2PB9 (B2)
TAMP_IN7PC1 (H1)
TAMP_OUT1PB9 (B2)
TAMP_OUT2PC13 (D3)
TAMP_OUT8PC1 (H1)

Блоки без собственных выводов: USB_OTG_FS1 (USB On-The-Go Full Speed), USB_OTG_HS1 (USB On-The-Go High Speed), XSPI1 (расширенный SPI для памяти), HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций).

Таблица выводов

Все 100 шариков корпуса TFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PB8ввод-выводFDCAN1_RX (AF9), FMC_D9 (AF14), FMC_DA9 (AF14), I2C1_SCL (AF4), I3C1_SCL (AF4), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), UART4_RX (AF8), USART3_CK (AF3)
A2PB6ввод-выводCEC (AF5), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I3C1_SCL (AF4), LPUART1_TX (AF8), TIM16_CH1N (AF1), UART5_TX (AF14), USART1_TX (AF7)
A3PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), LPTIM4_IN1 (AF3), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
A4BOOT0загрузка—
A5PM14ввод-выводSPI5_MISO (AF5), USB_OTG_FS_VBUS (AF10)
A6PM12ввод-выводSPI5_NSS (AF5), USB_OTG_FS_DM (AF10)
A7PM9ввод-выводUART7_TX (AF7), USB_OTG_HS_ID (AF10)
A8PM6ввод-выводUSB_OTG_HS_DP (AF10)
A9PM8ввод-выводUART7_RX (AF7), USB_OTG_HS_VBUS (AF10)
A10PM2ввод-выводUCPD1_DBCC1 (AF6)
B1PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
B2PB9ввод-выводFDCAN1_TX (AF9), I2C1_SDA (AF4), I2S2_WS (AF5), I3C1_SDA (AF4), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TAMP_IN2, TAMP_OUT1, TIM17_CH1 (AF1), UART4_TX (AF8)
B3PB7ввод-выводFMC_SDCKE1 (AF12), I2C1_SDA (AF4), I3C1_SDA (AF4), LPUART1_RX (AF8), TIM17_CH1N (AF1), UART5_TX (AF14), USART1_RX (AF7)
B4PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), LPTIM4_ETR (AF3), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), UART7_TX (AF11)
B5PM13ввод-выводSPI5_MOSI (AF5), USB_OTG_FS_ID (AF10)
B6PM11ввод-выводADC1_EXTI11, ADC2_EXTI11, SPI5_SCK (AF5), USB_OTG_FS_DP (AF10)
B7DVDDпитание—
B8PM5ввод-выводUSB_OTG_HS_DM (AF10)
B9PM3ввод-выводUCPD1_DBCC2 (AF6)
B10PM1ввод-выводUCPD1_CC2 (AF6)
C1VSSпитание—
C2PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C3VBATпитание—
C4VCAP4питание—
C5VSSпитание—
C6VDD50USBпитание—
C7VSSпитание—
C8PM0ввод-выводUCPD1_CC1 (AF6)
C9PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
C10PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
D1VDDSMPSпитание—
D2VSSSMPSпитание—
D3PC13ввод-выводPWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
D4PB5ввод-выводFDCAN2_RX (AF9), FMC_D12 (AF12), FMC_DA12 (AF12), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LPTIM4_OUT (AF3), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), UART5_RX (AF14)
D5VDDпитание—
D6VSSUSBпитание—
D7VDD33USBпитание—
D8VCAP3питание—
D9PA12ввод-выводFDCAN1_TX (AF9), FMC_D0 (AF12), FMC_DA0 (AF12), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7)
D10PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
E1VFBSMPSпитание—
E2VLXSMPSпитание—
E3VDDпитание—
E4VSSпитание—
E5VDDLDOпитание—
E6VDDLDOпитание—
E7VDDпитание—
E8PA8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
E9PA10ввод-выводFMC_D2 (AF12), FMC_DA2 (AF12), LPUART1_RX (AF3), MDIOS_MDIO (AF11), TIM1_CH3 (AF1), USART1_RX (AF7)
E10PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), FMC_D1 (AF12), FMC_DA1 (AF12), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7)
F1PH0-OSC_INввод-выводRCC_OSC_IN
F2PH1-OSC_OUTввод-выводRCC_OSC_OUT
F3NRSTсброс—
F4VREFMпитание—
F5PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, GFXTIM_TE (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM1_CH2N (AF1), TIM9_CH1 (AF3), UART4_CTS (AF8)
F6VSSпитание—
F7VDDLDOпитание—
F8VSSпитание—
F9PB14ввод-выводFMC_NE1 (AF12), I2S2_SDI (AF5), LPTIM2_CH2 (AF3), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
F10PA9ввод-выводFMC_D3 (AF12), FMC_DA3 (AF12), I2C3_SDA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
G1PC0ввод-выводADC1_INP10, ADC2_INP10, FMC_NBL1 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), SAI2_FS_B (AF8)
G2PA1ввод-выводADC1_INP1, ADC2_INP1, FMC_D6 (AF12), FMC_DA6 (AF12), LPTIM3_IN1 (AF3), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), UART4_RX (AF8)
G3VSSAпитание—
G4VDDпитание—
G5PB2ввод-выводFMC_NWE (AF12), I2S3_SDO (AF7), RTC_OUT2 (AF0), SPI3_MOSI (AF7)
G6VDDXSPI1питание—
G7VDDпитание—
G8VCAP2питание—
G9PB12ввод-выводFDCAN2_RX (AF9), FMC_D9 (AF12), FMC_DA9 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), LPTIM2_IN2 (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), USART3_CK (AF7)
G10PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A20 (AF12), I2S2_SDO (AF5), PWR_PVD_IN, RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), UART4_CTS (AF8), USART1_RX (AF4)
H1PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), FMC_A0 (AF12), FMC_A16 (AF7), I2S2_SDO (AF5), MDIOS_MDC (AF14), PWR_WKUP4, SDMMC2_CK (AF9), SPI2_MOSI (AF5), TAMP_IN7, TAMP_OUT8
H2VDDAпитание—
H3PA5ввод-выводADC2_INP18, FMC_NOE (AF12), I2S1_CK (AF5), I2S6_CK (AF8), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
H4VSSпитание—
H5VDDXSPI1питание—
H6VSSпитание—
H7VDDXSPI1питание—
H8PO0ввод-выводXSPIM_P1_NCS1 (AF9)
H9PB10ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
H10PB13ввод-выводFDCAN2_TX (AF9), FMC_D8 (AF12), FMC_DA8 (AF12), I2S2_CK (AF5), LPTIM2_CH1 (AF3), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7)
J1VREFPпитание—
J2PA2ввод-выводADC1_INP14, ADC2_INP14, FMC_D5 (AF12), FMC_DA5 (AF12), LPTIM3_IN2 (AF3), MDIOS_MDIO (AF14), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1)
J3PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, FMC_INT (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1)
J4PO1ввод-выводXSPIM_P1_NCS2 (AF9)
J5PP2ввод-выводXSPIM_P1_IO2 (AF9)
J6PO5ввод-выводXSPIM_P1_NCLK (AF9)
J7PP5ввод-выводXSPIM_P1_IO5 (AF9)
J8PP6ввод-выводXSPIM_P1_IO6 (AF9)
J9PP7ввод-выводXSPIM_P1_IO7 (AF9)
J10PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D10 (AF12), FMC_DA10 (AF12), I2C2_SDA (AF4), LPTIM2_ETR (AF3), TIM2_CH4 (AF1), USART3_RX (AF7)
K1PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7 (AF12), FMC_DA7 (AF12), I2S6_WS (AF5), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM9_CH1 (AF3), UART4_TX (AF8)
K2PA4ввод-выводADC1_INP18, I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LPTIM3_CH2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), USB_OTG_HS_SOF (AF10)
K3PA6ввод-выводADC1_INP3, ADC2_INP3, I2S1_SDI (AF5), I2S6_SDI (AF8), LPTIM3_ETR (AF3), MDIOS_MDC (AF11), PWR_CSLEEP (AF0), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1)
K4PB1ввод-выводADC1_INP5, ADC2_INP5, FDCAN2_TX (AF9), FMC_NOE (AF12), TIM1_CH3N (AF1), TIM9_CH2 (AF3)
K5PP4ввод-выводXSPIM_P1_IO4 (AF9)
K6PP3ввод-выводXSPIM_P1_IO3 (AF9)
K7PO4ввод-выводXSPIM_P1_CLK (AF9)
K8PP0ввод-выводXSPIM_P1_IO0 (AF9)
K9PO2ввод-выводXSPIM_P1_DQS0 (AF9)
K10PP1ввод-выводXSPIM_P1_IO1 (AF9)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
DVDDB7—
VBATC3резервное питание: часы реального времени и резервные регистры
VCAP2G8—
VCAP3D8—
VCAP4C4—
VDDD5, E3, E7, G4, G7питание цифровой части и линий ввода-вывода
VDD33USBD7—
VDD50USBC6—
VDDAH2питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDOE5, E6, F7—
VDDSMPSD1—
VDDXSPI1G6, H5, H7—
VFBSMPSE1—
VLXSMPSE2—
VREFMF4—
VREFPJ1—
VSSC1, C5, C7, E4, F6, F8, H4, H6общий провод (земля)
VSSAG3общий провод аналоговой части
VSSSMPSD2—
VSSUSBD6—
NRSTF3сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H7R3V8Hx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7R3V8STM32H7R3V8Hx64 КБ620 КБ

Линейка STM32H7R3/7S3, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7R3V8. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7R3V8H6TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7S3V8STM32H7R3/7S3100 из 100выводы совпадают полностьютолько у него: CRYP, PKA

Частые вопросы

На каких выводах USART1 у STM32H7R3V8?

В корпусе TFBGA100 сигнал USART1_TX выведен на PB6 (шарик A2, AF7) или PB14 (шарик F9, AF4) или PA9 (шарик F10, AF7), USART1_RX — на PB7 (шарик B3, AF7) или PA10 (шарик E9, AF7) или PB15 (шарик G10, AF4).

Где у STM32H7R3V8 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик D10, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик C9, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7R3V8?

I2C1_SCL — PB8 (шарик A1, AF4) или PB6 (шарик A2, AF4), I2C1_SDA — PB9 (шарик B2, AF4) или PB7 (шарик B3, AF4).

Сколько выводов ввода-вывода у STM32H7R3V8 в корпусе TFBGA100?

63 из 100. Ещё 35 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
