STM32H7R3V8 в корпусе WLCSP101: распиновка

STM32H7R3V8 — микроконтроллер STM32H7 на ядре Cortex-M7: 64 КБ флеш-памяти и 620 КБ ОЗУ. Корпус WLCSP101 — 101 шарик, из них 65 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Флеш-память
64 КБ
ОЗУ
620 КБ
Корпус
WLCSP101, 101 шарик
Линий ввода-вывода
65

Схема корпуса WLCSP101

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

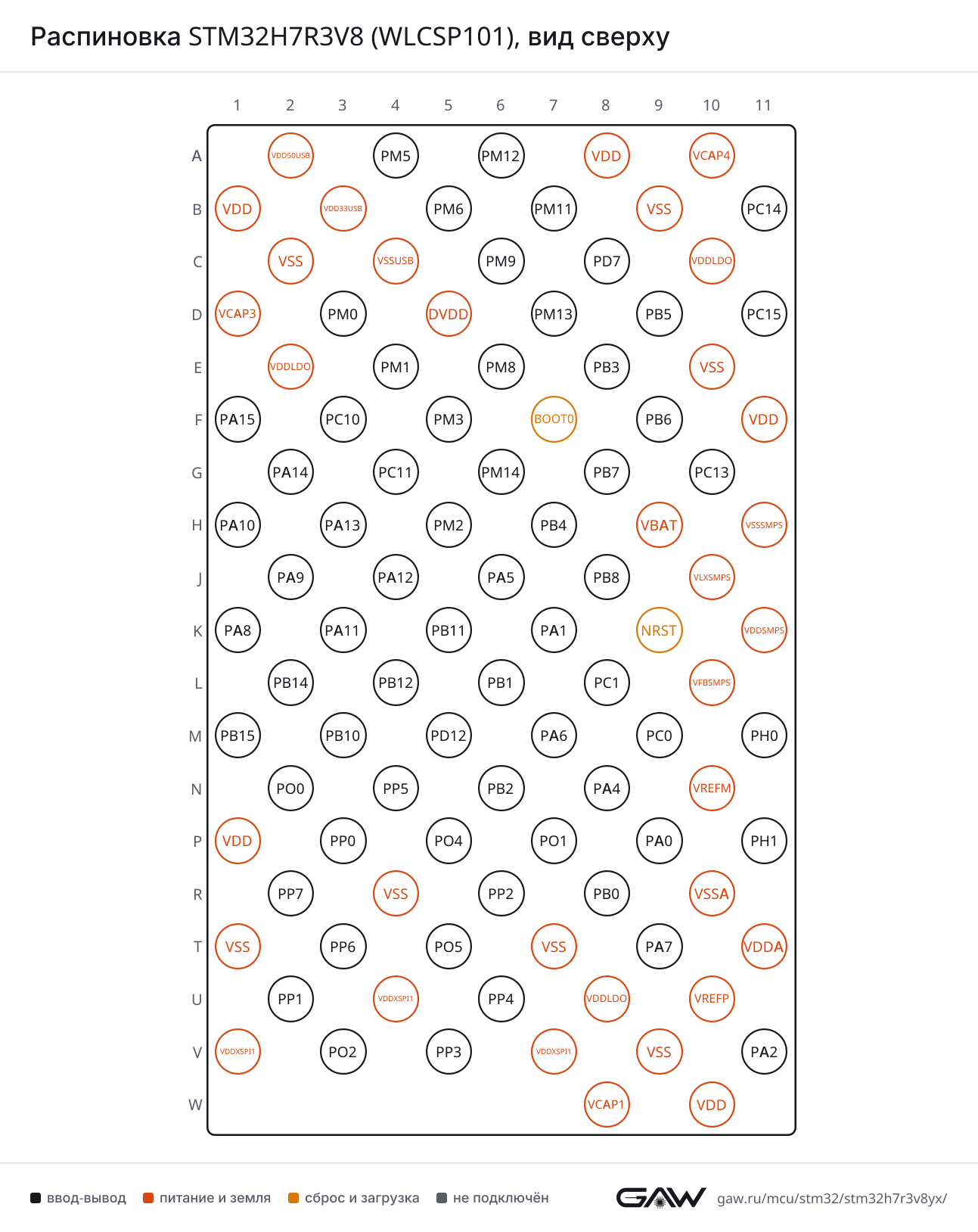

Расположение шариков STM32H7R3V8 в корпусе WLCSP101, вид сверхуABCDEFGHJKLMNPRTUVW1234567891011VDD50USB — шарик A2VDD50USBPM5 — шарик A4: USB_OTG_HS_DMPM5PM12 — шарик A6: SPI5_NSS, USB_OTG_FS_DMPM12VDD — шарик A8VDDVCAP4 — шарик A10VCAP4VDD — шарик B1VDDVDD33USB — шарик B3VDD33USBPM6 — шарик B5: USB_OTG_HS_DPPM6PM11 — шарик B7: ADC1_EXTI11, ADC2_EXTI11, SPI5_SCK, USB_OTG_FS_DPPM11VSS — шарик B9VSSPC14-OSC32_IN(OSC32_IN) — шарик B11: RCC_OSC32_INPC14VSS — шарик C2VSSVSSUSB — шарик C4VSSUSBPM9 — шарик C6: UART7_TX, USB_OTG_HS_IDPM9PD7 — шарик C8: FMC_D8, FMC_DA8, I2S1_SDO, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSIPD7VDDLDO — шарик C10VDDLDOVCAP3 — шарик D1VCAP3PM0 — шарик D3: UCPD1_CC1PM0DVDD — шарик D5DVDDPM13 — шарик D7: SPI5_MOSI, USB_OTG_FS_IDPM13PB5 — шарик D9: FDCAN2_RX, FMC_D12, FMC_DA12, I2C1_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LPTIM4_OUT, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, UART5_RXPB5PC15-OSC32_OUT(OSC32_OUT) — шарик D11: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VDDLDO — шарик E2VDDLDOPM1 — шарик E4: UCPD1_CC2PM1PM8 — шарик E6: UART7_RX, USB_OTG_HS_VBUSPM8PB3(JTDO/TRACESWO) — шарик E8: CRS_SYNC, DEBUG_JTDO-SWO, FMC_D14, FMC_DA14, I2S1_CK, I2S3_CK, I2S6_CK, LPTIM4_IN1, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RXPB3VSS — шарик E10VSSPA15(JTDI) — шарик F1: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, FMC_D15, FMC_DA15, I2S1_WS, I2S3_WS, I2S6_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PC10 — шарик F3: I2S3_CK, SPI3_SCK, TIM1_BKIN, UART4_TX, USART3_TXPC10PM3 — шарик F5: UCPD1_DBCC2PM3BOOT0 — шарик F7BOOT0PB6 — шарик F9: CEC, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I3C1_SCL, LPUART1_TX, TIM16_CH1N, UART5_TX, USART1_TXPB6VDD — шарик F11VDDPA14(JTCK/SWCLK) — шарик G2: DEBUG_JTCK-SWCLKPA14PC11 — шарик G4: ADC1_EXTI11, ADC2_EXTI11, I2S3_SDI, SPI3_MISO, UART4_RX, USART3_RXPC11PM14 — шарик G6: SPI5_MISO, USB_OTG_FS_VBUSPM14PB7 — шарик G8: FMC_SDCKE1, I2C1_SDA, I3C1_SDA, LPUART1_RX, UART5_TX, USART1_RXPB7PC13 — шарик G10: PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13PA10 — шарик H1: FMC_D2, FMC_DA2, LPUART1_RX, MDIOS_MDIO, TIM1_CH3, USART1_RXPA10PA13(JTMS/SWDIO) — шарик H3: DEBUG_JTMS-SWDIOPA13PM2 — шарик H5: UCPD1_DBCC1PM2PB4(NJTRST) — шарик H7: DEBUG_NJTRST, FMC_D13, FMC_DA13, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, LPTIM4_ETR, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, UART7_TXPB4VBAT — шарик H9VBATVSSSMPS — шарик H11VSSSMPSPA9 — шарик J2: FMC_D3, FMC_DA3, I2C3_SDA, I2S2_CK, LPUART1_TX, SPI2_SCK, TIM1_CH2, USART1_TXPA9PA12 — шарик J4: FDCAN1_TX, FMC_D0, FMC_DA0, I2S2_CK, LPUART1_DE, LPUART1_RTS, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTSPA12PA5 — шарик J6: ADC2_INP18, FMC_NOE, I2S1_CK, I2S6_CK, PWR_CSTOP, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM9_CH2PA5PB8 — шарик J8: FDCAN1_RX, FMC_D9, FMC_DA9, I2C1_SCL, I3C1_SCL, SDMMC2_D4, TIM16_CH1, UART4_RX, USART3_CKPB8VLXSMPS — шарик J10VLXSMPSPA8 — шарик K1: FMC_D4, FMC_DA4, I2C3_SCL, RCC_MCO_1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOFPA8PA11 — шарик K3: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, FMC_D1, FMC_DA1, I2S2_WS, LPUART1_CTS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSSPA11PB11 — шарик K5: ADC1_EXTI11, ADC2_EXTI11, FMC_D10, FMC_DA10, I2C2_SDA, LPTIM2_ETR, TIM2_CH4, USART3_RXPB11PA1 — шарик K7: ADC1_INP1, ADC2_INP1, FMC_D6, FMC_DA6, SAI2_MCLK_B, TIM2_CH2, UART4_RXPA1NRST — шарик K9NRSTVDDSMPS — шарик K11VDDSMPSPB14 — шарик L2: FMC_NE1, I2S2_SDI, LPTIM2_CH2, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14PB12 — шарик L4: FDCAN2_RX, FMC_D9, FMC_DA9, I2C2_SMBA, I2S2_WS, LPTIM2_IN2, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CKPB12PB1 — шарик L6: ADC1_INP5, ADC2_INP5, FDCAN2_TX, FMC_NOE, TIM1_CH3N, TIM9_CH2PB1PC1 — шарик L8: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0, FMC_A0, FMC_A16, I2S2_SDO, MDIOS_MDC, PWR_WKUP4, SDMMC2_CK, SPI2_MOSI, TAMP_IN7, TAMP_OUT8PC1VFBSMPS — шарик L10VFBSMPSPB15 — шарик M1: ADC1_EXTI15, ADC2_EXTI15, FMC_A20, I2S2_SDO, PWR_PVD_IN, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, UART4_CTS, USART1_RXPB15PB10 — шарик M3: FMC_D11, FMC_DA11, I2C2_SCL, I2S2_CK, LPTIM2_IN1, SPI2_SCK, TIM2_CH3, USART3_TXPB10PD12 — шарик M5: FMC_NE1, LPTIM1_IN1, LPTIM2_IN1, SAI2_FS_A, USART3_DE, USART3_RTSPD12PA6 — шарик M7: ADC1_INP3, ADC2_INP3, I2S1_SDI, I2S6_SDI, MDIOS_MDC, PWR_CSLEEP, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKINPA6PC0 — шарик M9: ADC1_INP10, ADC2_INP10, FMC_NBL1, GFXTIM_FCKCAL, GFXTIM_LCKCAL, SAI2_FS_BPC0PH0-OSC_IN — шарик M11: RCC_OSC_INPH0PO0 — шарик N2: XSPIM_P1_NCS1PO0PP5 — шарик N4: XSPIM_P1_IO5PP5PB2 — шарик N6: FMC_NWE, I2S3_SDO, RTC_OUT2, SPI3_MOSIPB2PA4 — шарик N8: ADC1_INP18, I2S1_WS, I2S3_WS, I2S6_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, USB_OTG_HS_SOFPA4VREFM — шарик N10VREFMVDD — шарик P1VDDPP0 — шарик P3: XSPIM_P1_IO0PP0PO4 — шарик P5: XSPIM_P1_CLKPO4PO1 — шарик P7: XSPIM_P1_NCS2PO1PA0 — шарик P9: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7, FMC_DA7, I2S6_WS, PWR_WKUP1, SAI2_SD_B, SDMMC2_CMD, SPI6_NSS, TIM2_CH1, TIM9_CH1, UART4_TXPA0PH1-OSC_OUT — шарик P11: RCC_OSC_OUTPH1PP7 — шарик R2: XSPIM_P1_IO7PP7VSS — шарик R4VSSPP2 — шарик R6: XSPIM_P1_IO2PP2PB0 — шарик R8: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, GFXTIM_TE, I2S1_CK, SPI1_SCK, TIM1_CH2N, TIM9_CH1, UART4_CTSPB0VSSA — шарик R10VSSAVSS — шарик T1VSSPP6 — шарик T3: XSPIM_P1_IO6PP6PO5 — шарик T5: XSPIM_P1_NCLKPO5VSS — шарик T7VSSPA7 — шарик T9: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, FMC_INT, I2S1_SDO, I2S6_SDO, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1NPA7VDDA — шарик T11VDDAPP1 — шарик U2: XSPIM_P1_IO1PP1VDDXSPI1 — шарик U4VDDXSPI1PP4 — шарик U6: XSPIM_P1_IO4PP4VDDLDO — шарик U8VDDLDOVREFP — шарик U10VREFPVDDXSPI1 — шарик V1VDDXSPI1PO2 — шарик V3: XSPIM_P1_DQS0PO2PP3 — шарик V5: XSPIM_P1_IO3PP3VDDXSPI1 — шарик V7VDDXSPI1VSS — шарик V9VSSPA2 — шарик V11: ADC1_INP14, ADC2_INP14, FMC_D5, FMC_DA5, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM2_CH3PA2VCAP1 — шарик W8VCAP1VDD — шарик W10VDDWLCSP101, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32H7R3V8 (WLCSP101), вид сверхуРаспиновка WLCSP101 картинкой
PNG, 1293 × 1628 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (K1, AF7)
CTSPA11 (K3, AF7)
DEPA12 (J4, AF7)
NSSPA11 (K3, AF7)
RTSPA12 (J4, AF7)
RXPB7 (G8, AF7), PA10 (H1, AF7), PB15 (M1, AF4)
TXPB6 (F9, AF7), PA9 (J2, AF7), PB14 (L2, AF4)
USART3CKPB8 (J8, AF3), PB12 (L4, AF7)
DEPB14 (L2, AF7), PD12 (M5, AF7)
RTSPB14 (L2, AF7), PD12 (M5, AF7)
RXPC11 (G4, AF7), PB11 (K5, AF7)
TXPC10 (F3, AF7), PB10 (M3, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB15 (M1, AF8), PB0 (R8, AF8)
DEPA15(JTDI) (F1, AF8), PB14 (L2, AF8)
RTSPA15(JTDI) (F1, AF8), PB14 (L2, AF8)
RXPC11 (G4, AF8), PB8 (J8, AF8), PA11 (K3, AF6), PA1 (K7, AF8)
TXPC10 (F3, AF8), PA12 (J4, AF6), PA0 (P9, AF8)
UART5RXPB5 (D9, AF14), PB12 (L4, AF14)
TXPB6 (F9, AF14), PB7 (G8, AF14)
UART7RXPM8 (E6, AF7), PB3(JTDO/TRACESWO) (E8, AF11), PA8 (K1, AF11)
TXPM9 (C6, AF7), PA15(JTDI) (F1, AF11), PB4(NJTRST) (H7, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (K3, AF3)
DEPA12 (J4, AF3)
RTSPA12 (J4, AF3)
RXPB7 (G8, AF8), PA10 (H1, AF3)
TXPB6 (F9, AF8), PA9 (J2, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (H7, AF5), PA6 (M7, AF5)
MOSIPD7 (C8, AF5), PB5 (D9, AF5), PA7 (T9, AF5)
NSSPA15(JTDI) (F1, AF5), PA4 (N8, AF5)
SCKPB3(JTDO/TRACESWO) (E8, AF5), PA5 (J6, AF5), PB0 (R8, AF5)
SPI2MISOPB14 (L2, AF5)
MOSIPC1 (L8, AF5), PB15 (M1, AF5)
NSSPB4(NJTRST) (H7, AF7), PA11 (K3, AF5), PB12 (L4, AF5)
SCKPA9 (J2, AF5), PA12 (J4, AF5), PB10 (M3, AF5)
SPI3MISOPC11 (G4, AF6), PB4(NJTRST) (H7, AF6)
MOSIPB5 (D9, AF7), PB2 (N6, AF7)
NSSPA15(JTDI) (F1, AF6), PA4 (N8, AF6)
SCKPB3(JTDO/TRACESWO) (E8, AF6), PC10 (F3, AF6)
SPI5MISOPM14 (G6, AF5)
MOSIPM13 (D7, AF5)
NSSPM12 (A6, AF5)
SCKPM11 (B7, AF5)
SPI6MISOPB4(NJTRST) (H7, AF8), PA6 (M7, AF8)
MOSIPB5 (D9, AF8), PA7 (T9, AF8)
NSSPA15(JTDI) (F1, AF7), PA4 (N8, AF8), PA0 (P9, AF5)
SCKPB3(JTDO/TRACESWO) (E8, AF8), PA5 (J6, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3(JTDO/TRACESWO) (E8, AF5), PA5 (J6, AF5), PB0 (R8, AF5)
SDIPB4(NJTRST) (H7, AF5), PA6 (M7, AF5)
SDOPD7 (C8, AF5), PB5 (D9, AF5), PA7 (T9, AF5)
WSPA15(JTDI) (F1, AF5), PA4 (N8, AF5)
I2S2CKPA9 (J2, AF5), PA12 (J4, AF5), PB10 (M3, AF5)
SDIPB14 (L2, AF5)
SDOPC1 (L8, AF5), PB15 (M1, AF5)
WSPB4(NJTRST) (H7, AF7), PA11 (K3, AF5), PB12 (L4, AF5)
I2S3CKPB3(JTDO/TRACESWO) (E8, AF6), PC10 (F3, AF6)
SDIPC11 (G4, AF6), PB4(NJTRST) (H7, AF6)
SDOPB5 (D9, AF7), PB2 (N6, AF7)
WSPA15(JTDI) (F1, AF6), PA4 (N8, AF6)
I2S6CKPB3(JTDO/TRACESWO) (E8, AF8), PA5 (J6, AF8)
SDIPB4(NJTRST) (H7, AF8), PA6 (M7, AF8)
SDOPB5 (D9, AF8), PA7 (T9, AF8)
WSPA15(JTDI) (F1, AF7), PA4 (N8, AF8), PA0 (P9, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (F9, AF4), PB8 (J8, AF4)
SDAPB7 (G8, AF4)
SMBAPB5 (D9, AF4)
I2C2SCLPB10 (M3, AF4)
SDAPB11 (K5, AF4)
SMBAPB12 (L4, AF4)
I2C3SCLPA8 (K1, AF4)
SDAPA9 (J2, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (F9, AF4), PB8 (J8, AF4)
SDAPB7 (G8, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (J8, AF9), PA11 (K3, AF9)
TXPA12 (J4, AF9)
FDCAN2RXPB5 (D9, AF9), PB12 (L4, AF9)
TXPB6 (F9, AF9), PB1 (L6, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPM12 (A6, AF10)
DPPM11 (B7, AF10)
IDPM13 (D7, AF10)
SOFPA8 (K1, AF10)
VBUSPM14 (G6, AF10)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPM5 (A4, AF10)
DPPM6 (B5, AF10)
IDPM9 (C6, AF10)
SOFPA4 (N8, AF10)
VBUSPM8 (E6, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PM0 (D3, AF6)
CC2PM1 (E4, AF6)
DBCC1PM2 (H5, AF6)
DBCC2PM3 (F5, AF6)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC2CKPC1 (L8, AF9)
CMDPD7 (C8, AF11), PA0 (P9, AF9)
D0PB14 (L2, AF9)
D1PB15 (M1, AF9)
D2PB3(JTDO/TRACESWO) (E8, AF9)
D3PB4(NJTRST) (H7, AF9)
D4PB8 (J8, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI2FS_APD12 (M5, AF10)
FS_BPA12 (J4, AF8), PC0 (M9, AF8)
MCLK_BPA1 (K7, AF10)
SCK_BPA2 (V11, AF8)
SD_BPA0 (P9, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (C8, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (F1, AF4), PB6 (F9, AF5)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PM11 (B7), PC11 (G4), PA11 (K3), PB11 (K5)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (D11), PA15(JTDI) (F1), PB15 (M1)
INN1PA0 (P9)
INN3PA7 (T9)
INN5PB0 (R8)
INN10PC1 (L8)
INP0PA0 (P9)
INP1PA1 (K7)
INP3PA6 (M7)
INP5PB1 (L6)
INP7PA7 (T9)
INP9PB0 (R8)
INP10PC0 (M9)
INP11PC1 (L8)
INP14PA2 (V11)
INP18PA4 (N8)
ADC2EXTI11PM11 (B7), PC11 (G4), PA11 (K3), PB11 (K5)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (D11), PA15(JTDI) (F1), PB15 (M1)
INN1PA0 (P9)
INN3PA7 (T9)
INN5PB0 (R8)
INN10PC1 (L8)
INP0PA0 (P9)
INP1PA1 (K7)
INP3PA6 (M7)
INP5PB1 (L6)
INP7PA7 (T9)
INP9PB0 (R8)
INP10PC0 (M9)
INP11PC1 (L8)
INP14PA2 (V11)
INP18PA5 (J6)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC10 (F3, AF1), PB12 (L4, AF1), PA6 (M7, AF1)
CH1PA8 (K1, AF1)
CH1NPA7 (T9, AF1)
CH2PA9 (J2, AF1)
CH2NPB14 (L2, AF1), PB0 (R8, AF1)
CH3PA10 (H1, AF1)
CH3NPB1 (L6, AF1), PB15 (M1, AF1)
CH4PA11 (K3, AF1)
ETRPA12 (J4, AF1)
TIM2CH1PA15(JTDI) (F1, AF1), PA5 (J6, AF1), PA0 (P9, AF1)
CH2PB3(JTDO/TRACESWO) (E8, AF1), PA1 (K7, AF1)
CH3PB10 (M3, AF1), PA2 (V11, AF1)
CH4PB11 (K5, AF1)
ETRPA15(JTDI) (F1, AF2), PA5 (J6, AF2)
TIM9CH1PA0 (P9, AF3), PB0 (R8, AF3)
CH2PA5 (J6, AF3), PB1 (L6, AF3)
TIM12CH1PB14 (L2, AF2)
CH2PB15 (M1, AF2)
TIM13CH1PA6 (M7, AF9)
TIM14CH1PA7 (T9, AF9)
TIM16BKINPB4(NJTRST) (H7, AF1)
CH1PB8 (J8, AF1)
CH1NPB6 (F9, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1IN1PD12 (M5, AF1)
LPTIM2CH2PB14 (L2, AF3)
ETRPB11 (K5, AF3)
IN1PB10 (M3, AF3), PD12 (M5, AF3)
IN2PB12 (L4, AF3)
LPTIM4ETRPB4(NJTRST) (H7, AF3)
IN1PB3(JTDO/TRACESWO) (E8, AF3)
OUTPB5 (D9, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (G10)
OUT2PB2 (N6, AF0)
REFINPB15 (M1, AF0)
TSPC13 (G10)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PC1 (L8, AF12)
A16PC1 (L8, AF7)
A20PB15 (M1, AF12)
D0PA12 (J4, AF12)
D1PA11 (K3, AF12)
D2PA10 (H1, AF12)
D3PA9 (J2, AF12)
D4PA8 (K1, AF12)
D5PA2 (V11, AF12)
D6PA1 (K7, AF12)
D7PA0 (P9, AF12)
D8PD7 (C8, AF12)
D9PB8 (J8, AF14), PB12 (L4, AF12)
D10PB11 (K5, AF12)
D11PB10 (M3, AF12)
D12PB5 (D9, AF12)
D13PB4(NJTRST) (H7, AF12)
D14PB3(JTDO/TRACESWO) (E8, AF12)
D15PA15(JTDI) (F1, AF12)
DA0PA12 (J4, AF12)
DA1PA11 (K3, AF12)
DA2PA10 (H1, AF12)
DA3PA9 (J2, AF12)
DA4PA8 (K1, AF12)
DA5PA2 (V11, AF12)
DA6PA1 (K7, AF12)
DA7PA0 (P9, AF12)
DA8PD7 (C8, AF12)
DA9PB8 (J8, AF14), PB12 (L4, AF12)
DA10PB11 (K5, AF12)
DA11PB10 (M3, AF12)
DA12PB5 (D9, AF12)
DA13PB4(NJTRST) (H7, AF12)
DA14PB3(JTDO/TRACESWO) (E8, AF12)
DA15PA15(JTDI) (F1, AF12)
INTPA7 (T9, AF12)
NBL1PC0 (M9, AF12)
NE1PB14 (L2, AF12), PD12 (M5, AF12)
NOEPA5 (J6, AF12), PB1 (L6, AF12)
NWEPB2 (N6, AF12)
SDCKE1PB7 (G8, AF12)
SDNE1PB6 (F9, AF12)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (G2, AF0)
JTDIPA15(JTDI) (F1, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (E8, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (H3, AF0)
NJTRSTPB4(NJTRST) (H7, AF0)
TRACED0PC1 (L8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (K1, AF0)
OSC_INPH0-OSC_IN (M11)
OSC_OUTPH1-OSC_OUT (P11)
OSC32_INPC14-OSC32_IN(OSC32_IN) (B11)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (D11)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA6 (M7, AF0)
PWR_CSTOPPA5 (J6, AF0)
PWR_WKUP1PA0 (P9)
PWR_WKUP2PA2 (V11)
PWR_WKUP3PC13 (G10)
PWR_WKUP4PC1 (L8)
TAMP_IN1PC13 (G10)
TAMP_IN7PC1 (L8)
TAMP_OUT2PC13 (G10)
TAMP_OUT8PC1 (L8)

Блоки без собственных выводов: USB_OTG_FS1 (USB On-The-Go Full Speed), USB_OTG_HS1 (USB On-The-Go High Speed), XSPI1 (расширенный SPI для памяти), HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций).

Таблица выводов

Все 101 шарик корпуса WLCSP101 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A2VDD50USBпитание—
A4PM5ввод-выводUSB_OTG_HS_DM (AF10)
A6PM12ввод-выводSPI5_NSS (AF5), USB_OTG_FS_DM (AF10)
A8VDDпитание—
A10VCAP4питание—
B1VDDпитание—
B3VDD33USBпитание—
B5PM6ввод-выводUSB_OTG_HS_DP (AF10)
B7PM11ввод-выводADC1_EXTI11, ADC2_EXTI11, SPI5_SCK (AF5), USB_OTG_FS_DP (AF10)
B9VSSпитание—
B11PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
C2VSSпитание—
C4VSSUSBпитание—
C6PM9ввод-выводUART7_TX (AF7), USB_OTG_HS_ID (AF10)
C8PD7ввод-выводFMC_D8 (AF12), FMC_DA8 (AF12), I2S1_SDO (AF5), SDMMC2_CMD (AF11), SPDIFRX_IN0 (AF9), SPI1_MOSI (AF5)
C10VDDLDOпитание—
D1VCAP3питание—
D3PM0ввод-выводUCPD1_CC1 (AF6)
D5DVDDпитание—
D7PM13ввод-выводSPI5_MOSI (AF5), USB_OTG_FS_ID (AF10)
D9PB5ввод-выводFDCAN2_RX (AF9), FMC_D12 (AF12), FMC_DA12 (AF12), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LPTIM4_OUT (AF3), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), UART5_RX (AF14)
D11PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
E2VDDLDOпитание—
E4PM1ввод-выводUCPD1_CC2 (AF6)
E6PM8ввод-выводUART7_RX (AF7), USB_OTG_HS_VBUS (AF10)
E8PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), LPTIM4_IN1 (AF3), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
E10VSSпитание—
F1PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
F3PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIM1_BKIN (AF1), UART4_TX (AF8), USART3_TX (AF7)
F5PM3ввод-выводUCPD1_DBCC2 (AF6)
F7BOOT0загрузка—
F9PB6ввод-выводCEC (AF5), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I3C1_SCL (AF4), LPUART1_TX (AF8), TIM16_CH1N (AF1), UART5_TX (AF14), USART1_TX (AF7)
F11VDDпитание—
G2PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
G4PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_SDI (AF6), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
G6PM14ввод-выводSPI5_MISO (AF5), USB_OTG_FS_VBUS (AF10)
G8PB7ввод-выводFMC_SDCKE1 (AF12), I2C1_SDA (AF4), I3C1_SDA (AF4), LPUART1_RX (AF8), UART5_TX (AF14), USART1_RX (AF7)
G10PC13ввод-выводPWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
H1PA10ввод-выводFMC_D2 (AF12), FMC_DA2 (AF12), LPUART1_RX (AF3), MDIOS_MDIO (AF11), TIM1_CH3 (AF1), USART1_RX (AF7)
H3PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
H5PM2ввод-выводUCPD1_DBCC1 (AF6)
H7PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), LPTIM4_ETR (AF3), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), UART7_TX (AF11)
H9VBATпитание—
H11VSSSMPSпитание—
J2PA9ввод-выводFMC_D3 (AF12), FMC_DA3 (AF12), I2C3_SDA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
J4PA12ввод-выводFDCAN1_TX (AF9), FMC_D0 (AF12), FMC_DA0 (AF12), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7)
J6PA5ввод-выводADC2_INP18, FMC_NOE (AF12), I2S1_CK (AF5), I2S6_CK (AF8), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
J8PB8ввод-выводFDCAN1_RX (AF9), FMC_D9 (AF14), FMC_DA9 (AF14), I2C1_SCL (AF4), I3C1_SCL (AF4), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), UART4_RX (AF8), USART3_CK (AF3)
J10VLXSMPSпитание—
K1PA8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
K3PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), FMC_D1 (AF12), FMC_DA1 (AF12), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7)
K5PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D10 (AF12), FMC_DA10 (AF12), I2C2_SDA (AF4), LPTIM2_ETR (AF3), TIM2_CH4 (AF1), USART3_RX (AF7)
K7PA1ввод-выводADC1_INP1, ADC2_INP1, FMC_D6 (AF12), FMC_DA6 (AF12), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), UART4_RX (AF8)
K9NRSTсброс—
K11VDDSMPSпитание—
L2PB14ввод-выводFMC_NE1 (AF12), I2S2_SDI (AF5), LPTIM2_CH2 (AF3), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
L4PB12ввод-выводFDCAN2_RX (AF9), FMC_D9 (AF12), FMC_DA9 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), LPTIM2_IN2 (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), USART3_CK (AF7)
L6PB1ввод-выводADC1_INP5, ADC2_INP5, FDCAN2_TX (AF9), FMC_NOE (AF12), TIM1_CH3N (AF1), TIM9_CH2 (AF3)
L8PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), FMC_A0 (AF12), FMC_A16 (AF7), I2S2_SDO (AF5), MDIOS_MDC (AF14), PWR_WKUP4, SDMMC2_CK (AF9), SPI2_MOSI (AF5), TAMP_IN7, TAMP_OUT8
L10VFBSMPSпитание—
M1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A20 (AF12), I2S2_SDO (AF5), PWR_PVD_IN, RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), UART4_CTS (AF8), USART1_RX (AF4)
M3PB10ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
M5PD12ввод-выводFMC_NE1 (AF12), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), SAI2_FS_A (AF10), USART3_DE (AF7), USART3_RTS (AF7)
M7PA6ввод-выводADC1_INP3, ADC2_INP3, I2S1_SDI (AF5), I2S6_SDI (AF8), MDIOS_MDC (AF11), PWR_CSLEEP (AF0), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1)
M9PC0ввод-выводADC1_INP10, ADC2_INP10, FMC_NBL1 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), SAI2_FS_B (AF8)
M11PH0-OSC_INввод-выводRCC_OSC_IN
N2PO0ввод-выводXSPIM_P1_NCS1 (AF9)
N4PP5ввод-выводXSPIM_P1_IO5 (AF9)
N6PB2ввод-выводFMC_NWE (AF12), I2S3_SDO (AF7), RTC_OUT2 (AF0), SPI3_MOSI (AF7)
N8PA4ввод-выводADC1_INP18, I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), USB_OTG_HS_SOF (AF10)
N10VREFMпитание—
P1VDDпитание—
P3PP0ввод-выводXSPIM_P1_IO0 (AF9)
P5PO4ввод-выводXSPIM_P1_CLK (AF9)
P7PO1ввод-выводXSPIM_P1_NCS2 (AF9)
P9PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7 (AF12), FMC_DA7 (AF12), I2S6_WS (AF5), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM2_CH1 (AF1), TIM9_CH1 (AF3), UART4_TX (AF8)
P11PH1-OSC_OUTввод-выводRCC_OSC_OUT
R2PP7ввод-выводXSPIM_P1_IO7 (AF9)
R4VSSпитание—
R6PP2ввод-выводXSPIM_P1_IO2 (AF9)
R8PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, GFXTIM_TE (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM1_CH2N (AF1), TIM9_CH1 (AF3), UART4_CTS (AF8)
R10VSSAпитание—
T1VSSпитание—
T3PP6ввод-выводXSPIM_P1_IO6 (AF9)
T5PO5ввод-выводXSPIM_P1_NCLK (AF9)
T7VSSпитание—
T9PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, FMC_INT (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1)
T11VDDAпитание—
U2PP1ввод-выводXSPIM_P1_IO1 (AF9)
U4VDDXSPI1питание—
U6PP4ввод-выводXSPIM_P1_IO4 (AF9)
U8VDDLDOпитание—
U10VREFPпитание—
V1VDDXSPI1питание—
V3PO2ввод-выводXSPIM_P1_DQS0 (AF9)
V5PP3ввод-выводXSPIM_P1_IO3 (AF9)
V7VDDXSPI1питание—
V9VSSпитание—
V11PA2ввод-выводADC1_INP14, ADC2_INP14, FMC_D5 (AF12), FMC_DA5 (AF12), MDIOS_MDIO (AF14), PWR_WKUP2, SAI2_SCK_B (AF8), TIM2_CH3 (AF1)
W8VCAP1питание—
W10VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
DVDDD5—
VBATH9резервное питание: часы реального времени и резервные регистры
VCAP1W8—
VCAP3D1—
VCAP4A10—
VDDA8, B1, F11, P1, W10питание цифровой части и линий ввода-вывода
VDD33USBB3—
VDD50USBA2—
VDDAT11питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDOC10, E2, U8—
VDDSMPSK11—
VDDXSPI1U4, V1, V7—
VFBSMPSL10—
VLXSMPSJ10—
VREFMN10—
VREFPU10—
VSSB9, C2, E10, R4, T1, T7, V9общий провод (земля)
VSSAR10общий провод аналоговой части
VSSSMPSH11—
VSSUSBC4—
NRSTK9сброс, активный уровень — низкий
BOOT0F7выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H7R3V8Yx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7R3V8STM32H7R3V8Yx64 КБ620 КБ

Линейка STM32H7R3/7S3, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7R3V8. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7R3V8Y6TRWLCSP 101, 3,9×3,8×0,58 мм, шаг 0,35 мм−40…+85 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP101, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7S3V8STM32H7R3/7S3101 из 101выводы совпадают полностьютолько у него: CRYP, PKA

Частые вопросы

На каких выводах USART1 у STM32H7R3V8?

В корпусе WLCSP101 сигнал USART1_TX выведен на PB6 (шарик F9, AF7) или PA9 (шарик J2, AF7) или PB14 (шарик L2, AF4), USART1_RX — на PB7 (шарик G8, AF7) или PA10 (шарик H1, AF7) или PB15 (шарик M1, AF4).

Где у STM32H7R3V8 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик H3, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик G2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7R3V8?

I2C1_SCL — PB6 (шарик F9, AF4) или PB8 (шарик J8, AF4), I2C1_SDA — PB7 (шарик G8, AF4).

Сколько выводов ввода-вывода у STM32H7R3V8 в корпусе WLCSP101?

65 из 101. Ещё 34 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
