STM32H7S3R8 в корпусе VFQFPN68: распиновка

STM32H7S3R8 — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 600 МГц: 64 КБ флеш-памяти и 620 КБ ОЗУ. Корпус VFQFPN68 — 68 выводов, из них 45 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 600 МГц
Флеш-память
64 КБ
ОЗУ
620 КБ
Корпус
VFQFPN68, 68 выводов
Линий ввода-вывода
45
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса VFQFPN68

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

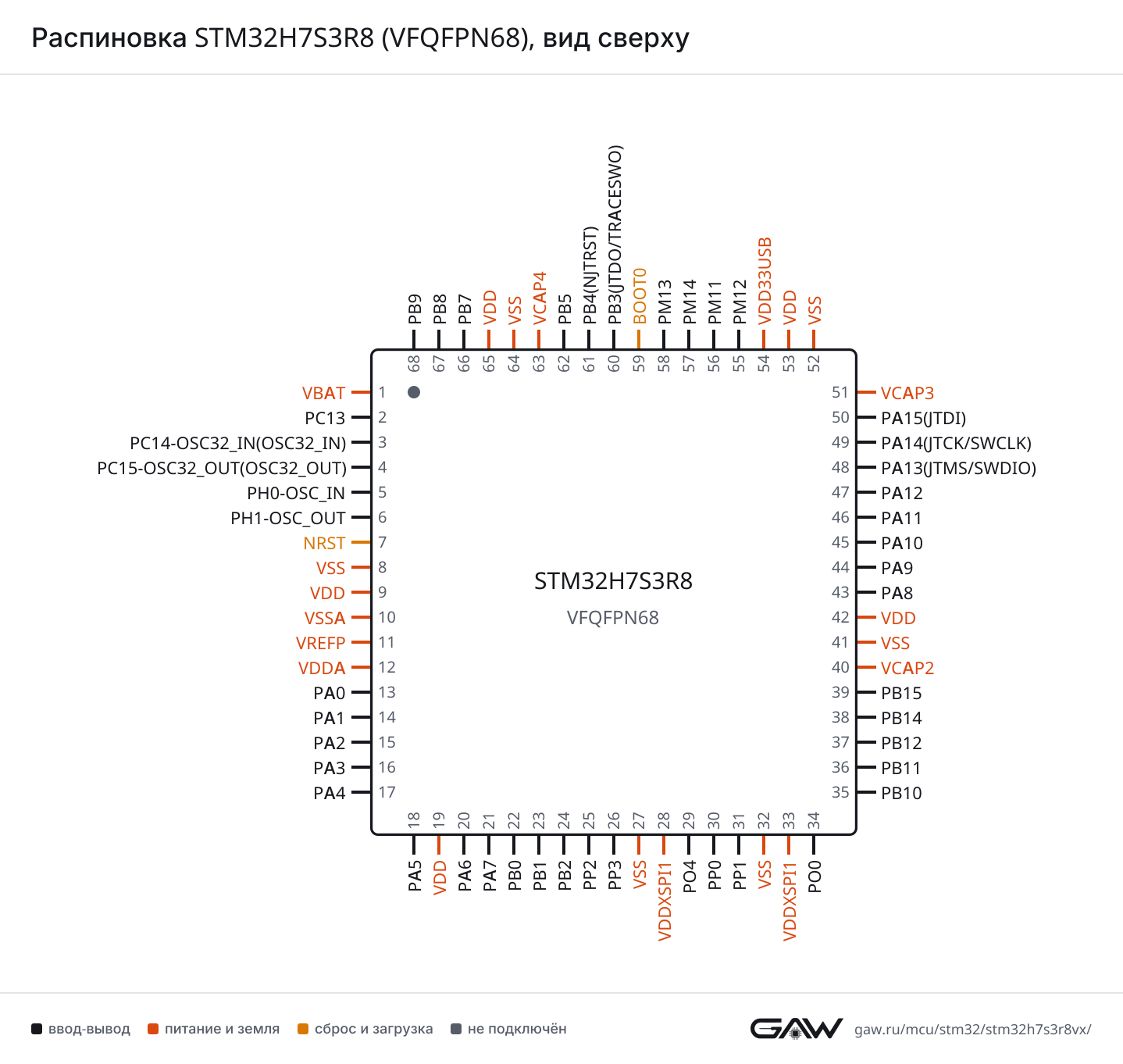

Распиновка STM32H7S3R8 в корпусе VFQFPN68, вид сверхуSTM32H7S3R8VFQFPN68, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT22PC13PC14-OSC32_IN(OSC32_IN) — вывод 3: RCC_OSC32_IN3PC14-OSC32_IN(OSC32_IN)PC15-OSC32_OUT(OSC32_OUT) — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUT(OSC32_OUT)PH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTVSS — вывод 88VSSVDD — вывод 99VDDVSSA — вывод 1010VSSAVREFP — вывод 1111VREFPVDDA — вывод 1212VDDAPA0 — вывод 13: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7, FMC_DA7, PWR_WKUP1, SAI2_SD_B, TIM15_BKIN, TIM2_CH1, TIM5_CH1, TIM9_CH1, UART4_TX, USART2_CTS, USART2_NSS13PA0PA1 — вывод 14: ADC1_INP1, ADC2_INP1, FMC_D6, FMC_DA6, LPTIM3_IN1, SAI2_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS14PA1PA2 — вывод 15: ADC1_INP14, ADC2_INP14, FMC_D5, FMC_DA5, LPTIM3_IN2, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX15PA2PA3 — вывод 16: ADC1_INP15, ADC2_INP15, GFXTIM_FCKCAL, GFXTIM_LCKCAL, LPTIM3_CH1, SPI1_RDY, SPI5_RDY, TIM15_CH2, TIM1_CH3, TIM2_CH4, TIM5_CH4, USART2_RX16PA3PA4 — вывод 17: ADC1_INP18, I2S1_WS, I2S3_WS, LPTIM3_CH2, SPI1_NSS, SPI3_NSS, TIM5_ETR, USART2_CK17PA4PA5 — вывод 18: ADC2_INP18, FMC_NOE, I2S1_CK, PWR_CSTOP, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM9_CH218PA5VDD — вывод 1919VDDPA6 — вывод 20: ADC1_INP3, ADC2_INP3, I2S1_SDI, LPTIM3_ETR, MDIOS_MDC, PWR_CSLEEP, SPI1_MISO, TIM13_CH1, TIM1_BKIN20PA6PA7 — вывод 21: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, FMC_INT, I2S1_SDO, SPI1_MOSI, TIM14_CH1, TIM1_CH1N21PA7PB0 — вывод 22: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, GFXTIM_TE, I2S1_CK, SPI1_SCK, TIM1_CH2N, TIM9_CH1, UART4_CTS22PB0PB1 — вывод 23: ADC1_INP5, ADC2_INP5, FDCAN2_TX, FMC_NOE, TIM1_CH3N, TIM9_CH223PB1PB2 — вывод 24: FMC_NWE, I2S3_SDO, RTC_OUT2, SPI3_MOSI24PB2PP2 — вывод 25: XSPIM_P1_IO225PP2PP3 — вывод 26: XSPIM_P1_IO326PP3VSS — вывод 2727VSSVDDXSPI1 — вывод 2828VDDXSPI1PO4 — вывод 29: XSPIM_P1_CLK29PO4PP0 — вывод 30: XSPIM_P1_IO030PP0PP1 — вывод 31: XSPIM_P1_IO131PP1VSS — вывод 3232VSSVDDXSPI1 — вывод 3333VDDXSPI1PO0 — вывод 34: XSPIM_P1_NCS134PO0PB10 — вывод 35: FMC_D11, FMC_DA11, I2C2_SCL, I2S2_CK, LPTIM2_IN1, SPI2_SCK, TIM2_CH3, USART3_TX35PB10PB11 — вывод 36: ADC1_EXTI11, ADC2_EXTI11, FMC_D10, FMC_DA10, I2C2_SDA, LPTIM2_ETR, TIM2_CH4, USART3_RX36PB11PB12 — вывод 37: FDCAN2_RX, FMC_D9, FMC_DA9, I2C2_SMBA, I2S2_WS, LPTIM2_IN2, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CK37PB12PB14 — вывод 38: FMC_NE1, I2S2_SDI, LPTIM2_CH2, SPI2_MISO, TIM12_CH1, TIM1_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTS38PB14PB15 — вывод 39: ADC1_EXTI15, ADC2_EXTI15, FMC_A20, I2S2_SDO, PWR_PVD_IN, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, UART4_CTS, USART1_RX39PB15VCAP2 — вывод 4040VCAP2VSS — вывод 4141VSSVDD — вывод 4242VDDPA8 — вывод 43: FMC_D4, FMC_DA4, I2C3_SCL, RCC_MCO_1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOF43PA8PA9 — вывод 44: FMC_D3, FMC_DA3, I2C3_SDA, I2S2_CK, LPUART1_TX, SPI2_SCK, TIM1_CH2, USART1_TX44PA9PA10 — вывод 45: FMC_D2, FMC_DA2, LPUART1_RX, MDIOS_MDIO, TIM1_CH3, USART1_RX45PA10PA11 — вывод 46: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, FMC_D1, FMC_DA1, I2S2_WS, LPUART1_CTS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS46PA11PA12 — вывод 47: FDCAN1_TX, FMC_D0, FMC_DA0, I2S2_CK, LPUART1_DE, LPUART1_RTS, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS47PA12PA13(JTMS/SWDIO) — вывод 48: DEBUG_JTMS-SWDIO48PA13(JTMS/SWDIO)PA14(JTCK/SWCLK) — вывод 49: DEBUG_JTCK-SWCLK49PA14(JTCK/SWCLK)PA15(JTDI) — вывод 50: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, FMC_D15, FMC_DA15, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TX50PA15(JTDI)VCAP3 — вывод 5151VCAP3VSS — вывод 5252VSSVDD — вывод 5353VDDVDD33USB — вывод 5454VDD33USBPM12 — вывод 55: SPI5_NSS, USB_OTG_FS_DM55PM12PM11 — вывод 56: ADC1_EXTI11, ADC2_EXTI11, SPI5_SCK, USB_OTG_FS_DP56PM11PM14 — вывод 57: SPI5_MISO, USB_OTG_FS_VBUS57PM14PM13 — вывод 58: SPI5_MOSI, USB_OTG_FS_ID58PM13BOOT0 — вывод 5959BOOT0PB3(JTDO/TRACESWO) — вывод 60: CRS_SYNC, DEBUG_JTDO-SWO, FMC_D14, FMC_DA14, I2S1_CK, I2S3_CK, LPTIM4_IN1, SPI1_SCK, SPI3_SCK, TIM2_CH2, UART7_RX60PB3(JTDO/TRACESWO)PB4(NJTRST) — вывод 61: DEBUG_NJTRST, FMC_D13, FMC_DA13, I2S1_SDI, I2S2_WS, I2S3_SDI, LPTIM4_ETR, SPI1_MISO, SPI2_NSS, SPI3_MISO, UART7_TX61PB4(NJTRST)PB5 — вывод 62: FDCAN2_RX, FMC_D12, FMC_DA12, I2C1_SMBA, I2S1_SDO, I2S3_SDO, LPTIM4_OUT, SPI1_MOSI, SPI3_MOSI, TIM17_BKIN, UART5_RX62PB5VCAP4 — вывод 6363VCAP4VSS — вывод 6464VSSVDD — вывод 6565VDDPB7 — вывод 66: FMC_SDCKE1, I2C1_SDA, I3C1_SDA, LPUART1_RX, TIM17_CH1N, UART5_TX, USART1_RX66PB7PB8 — вывод 67: FDCAN1_RX, FMC_D9, FMC_DA9, I2C1_SCL, I3C1_SCL, UART4_RX, USART3_CK67PB8PB9 — вывод 68: FDCAN1_TX, I2C1_SDA, I2S2_WS, I3C1_SDA, SPI2_NSS, TAMP_IN2, TAMP_OUT1, TIM17_CH1, UART4_TX68PB9
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32H7S3R8 (VFQFPN68), вид сверхуРаспиновка VFQFPN68 картинкой
PNG, 1438 × 1362 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (43, AF7)
CTSPA11 (46, AF7)
DEPA12 (47, AF7)
NSSPA11 (46, AF7)
RTSPA12 (47, AF7)
RXPB15 (39, AF4), PA10 (45, AF7), PB7 (66, AF7)
TXPB14 (38, AF4), PA9 (44, AF7)
USART2CKPA4 (17, AF7)
CTSPA0 (13, AF7)
DEPA1 (14, AF7)
NSSPA0 (13, AF7)
RTSPA1 (14, AF7)
RXPA3 (16, AF7)
TXPA2 (15, AF7)
USART3CKPB12 (37, AF7), PB8 (67, AF3)
DEPB14 (38, AF7)
RTSPB14 (38, AF7)
RXPB11 (36, AF7)
TXPB10 (35, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (22, AF8), PB15 (39, AF8)
DEPB14 (38, AF8), PA15(JTDI) (50, AF8)
RTSPB14 (38, AF8), PA15(JTDI) (50, AF8)
RXPA1 (14, AF8), PA11 (46, AF6), PB8 (67, AF8)
TXPA0 (13, AF8), PA12 (47, AF6), PB9 (68, AF8)
UART5RXPB12 (37, AF14), PB5 (62, AF14)
TXPB7 (66, AF14)
UART7RXPA8 (43, AF11), PB3(JTDO/TRACESWO) (60, AF11)
TXPA15(JTDI) (50, AF11), PB4(NJTRST) (61, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (46, AF3)
DEPA12 (47, AF3)
RTSPA12 (47, AF3)
RXPA10 (45, AF3), PB7 (66, AF8)
TXPA9 (44, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (20, AF5), PB4(NJTRST) (61, AF5)
MOSIPA7 (21, AF5), PB5 (62, AF5)
NSSPA4 (17, AF5), PA15(JTDI) (50, AF5)
RDYPA3 (16, AF10)
SCKPA5 (18, AF5), PB0 (22, AF5), PB3(JTDO/TRACESWO) (60, AF5)
SPI2MISOPB14 (38, AF5)
MOSIPB15 (39, AF5)
NSSPB12 (37, AF5), PA11 (46, AF5), PB4(NJTRST) (61, AF7), PB9 (68, AF5)
SCKPB10 (35, AF5), PA9 (44, AF5), PA12 (47, AF5)
SPI3MISOPB4(NJTRST) (61, AF6)
MOSIPB2 (24, AF7), PB5 (62, AF7)
NSSPA4 (17, AF6), PA15(JTDI) (50, AF6)
SCKPB3(JTDO/TRACESWO) (60, AF6)
SPI5MISOPM14 (57, AF5)
MOSIPM13 (58, AF5)
NSSPM12 (55, AF5)
RDYPA3 (16, AF9)
SCKPM11 (56, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (18, AF5), PB0 (22, AF5), PB3(JTDO/TRACESWO) (60, AF5)
SDIPA6 (20, AF5), PB4(NJTRST) (61, AF5)
SDOPA7 (21, AF5), PB5 (62, AF5)
WSPA4 (17, AF5), PA15(JTDI) (50, AF5)
I2S2CKPB10 (35, AF5), PA9 (44, AF5), PA12 (47, AF5)
SDIPB14 (38, AF5)
SDOPB15 (39, AF5)
WSPB12 (37, AF5), PA11 (46, AF5), PB4(NJTRST) (61, AF7), PB9 (68, AF5)
I2S3CKPB3(JTDO/TRACESWO) (60, AF6)
SDIPB4(NJTRST) (61, AF6)
SDOPB2 (24, AF7), PB5 (62, AF7)
WSPA4 (17, AF6), PA15(JTDI) (50, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (67, AF4)
SDAPB7 (66, AF4), PB9 (68, AF4)
SMBAPB5 (62, AF4)
I2C2SCLPB10 (35, AF4)
SDAPB11 (36, AF4)
SMBAPB12 (37, AF4)
I2C3SCLPA8 (43, AF4)
SDAPA9 (44, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB8 (67, AF4)
SDAPB7 (66, AF4), PB9 (68, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (46, AF9), PB8 (67, AF9)
TXPA12 (47, AF9), PB9 (68, AF9)
FDCAN2RXPB12 (37, AF9), PB5 (62, AF9)
TXPB1 (23, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPM12 (55, AF10)
DPPM11 (56, AF10)
IDPM13 (58, AF10)
SOFPA8 (43, AF10)
VBUSPM14 (57, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI2FS_BPA12 (47, AF8)
MCLK_BPA1 (14, AF10)
SCK_BPA2 (15, AF8)
SD_BPA0 (13, AF10)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (50, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (36), PA11 (46), PM11 (56)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (39), PA15(JTDI) (50)
INN1PA0 (13)
INN3PA7 (21)
INN5PB0 (22)
INP0PA0 (13)
INP1PA1 (14)
INP3PA6 (20)
INP5PB1 (23)
INP7PA7 (21)
INP9PB0 (22)
INP14PA2 (15)
INP15PA3 (16)
INP18PA4 (17)
ADC2EXTI11PB11 (36), PA11 (46), PM11 (56)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (39), PA15(JTDI) (50)
INN1PA0 (13)
INN3PA7 (21)
INN5PB0 (22)
INP0PA0 (13)
INP1PA1 (14)
INP3PA6 (20)
INP5PB1 (23)
INP7PA7 (21)
INP9PB0 (22)
INP14PA2 (15)
INP15PA3 (16)
INP18PA5 (18)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (20, AF1), PB12 (37, AF1)
CH1PA8 (43, AF1)
CH1NPA7 (21, AF1)
CH2PA9 (44, AF1)
CH2NPB0 (22, AF1), PB14 (38, AF1)
CH3PA3 (16, AF14), PA10 (45, AF1)
CH3NPB1 (23, AF1), PB15 (39, AF1)
CH4PA11 (46, AF1)
ETRPA12 (47, AF1)
TIM2CH1PA0 (13, AF1), PA5 (18, AF1), PA15(JTDI) (50, AF1)
CH2PA1 (14, AF1), PB3(JTDO/TRACESWO) (60, AF1)
CH3PA2 (15, AF1), PB10 (35, AF1)
CH4PA3 (16, AF1), PB11 (36, AF1)
ETRPA5 (18, AF2), PA15(JTDI) (50, AF2)
TIM5CH1PA0 (13, AF2)
CH2PA1 (14, AF2)
CH3PA2 (15, AF2)
CH4PA3 (16, AF2)
ETRPA4 (17, AF2)
TIM9CH1PA0 (13, AF3), PB0 (22, AF3)
CH2PA5 (18, AF3), PB1 (23, AF3)
TIM12CH1PB14 (38, AF2)
CH2PB15 (39, AF2)
TIM13CH1PA6 (20, AF9)
TIM14CH1PA7 (21, AF9)
TIM15BKINPA0 (13, AF4)
CH1PA2 (15, AF4)
CH1NPA1 (14, AF4)
CH2PA3 (16, AF4)
TIM17BKINPB5 (62, AF1)
CH1PB9 (68, AF1)
CH1NPB7 (66, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2CH2PB14 (38, AF3)
ETRPB11 (36, AF3)
IN1PB10 (35, AF3)
IN2PB12 (37, AF3)
LPTIM3CH1PA3 (16, AF3)
CH2PA4 (17, AF3)
ETRPA6 (20, AF3)
IN1PA1 (14, AF3)
IN2PA2 (15, AF3)
LPTIM4ETRPB4(NJTRST) (61, AF3)
IN1PB3(JTDO/TRACESWO) (60, AF3)
OUTPB5 (62, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (24, AF0)
REFINPB15 (39, AF0)
TSPC13 (2)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA20PB15 (39, AF12)
D0PA12 (47, AF12)
D1PA11 (46, AF12)
D2PA10 (45, AF12)
D3PA9 (44, AF12)
D4PA8 (43, AF12)
D5PA2 (15, AF12)
D6PA1 (14, AF12)
D7PA0 (13, AF12)
D9PB12 (37, AF12), PB8 (67, AF14)
D10PB11 (36, AF12)
D11PB10 (35, AF12)
D12PB5 (62, AF12)
D13PB4(NJTRST) (61, AF12)
D14PB3(JTDO/TRACESWO) (60, AF12)
D15PA15(JTDI) (50, AF12)
DA0PA12 (47, AF12)
DA1PA11 (46, AF12)
DA2PA10 (45, AF12)
DA3PA9 (44, AF12)
DA4PA8 (43, AF12)
DA5PA2 (15, AF12)
DA6PA1 (14, AF12)
DA7PA0 (13, AF12)
DA9PB12 (37, AF12), PB8 (67, AF14)
DA10PB11 (36, AF12)
DA11PB10 (35, AF12)
DA12PB5 (62, AF12)
DA13PB4(NJTRST) (61, AF12)
DA14PB3(JTDO/TRACESWO) (60, AF12)
DA15PA15(JTDI) (50, AF12)
INTPA7 (21, AF12)
NE1PB14 (38, AF12)
NOEPA5 (18, AF12), PB1 (23, AF12)
NWEPB2 (24, AF12)
SDCKE1PB7 (66, AF12)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (49, AF0)
JTDIPA15(JTDI) (50, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (60, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (48, AF0)
NJTRSTPB4(NJTRST) (61, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (43, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN(OSC32_IN) (3)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA6 (20, AF0)
PWR_CSTOPPA5 (18, AF0)
PWR_WKUP1PA0 (13)
PWR_WKUP2PA2 (15)
PWR_WKUP3PC13 (2)
TAMP_IN1PC13 (2)
TAMP_IN2PB9 (68)
TAMP_OUT1PB9 (68)
TAMP_OUT2PC13 (2)

Блоки без собственных выводов: USB_OTG_FS1 (USB On-The-Go Full Speed), XSPI1 (расширенный SPI для памяти), HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций).

Таблица выводов

Все 68 выводов корпуса VFQFPN68 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводPWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
3PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
4PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSпитание—
9VDDпитание—
10VSSAпитание—
11VREFPпитание—
12VDDAпитание—
13PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7 (AF12), FMC_DA7 (AF12), PWR_WKUP1, SAI2_SD_B (AF10), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM5_CH1 (AF2), TIM9_CH1 (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
14PA1ввод-выводADC1_INP1, ADC2_INP1, FMC_D6 (AF12), FMC_DA6 (AF12), LPTIM3_IN1 (AF3), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
15PA2ввод-выводADC1_INP14, ADC2_INP14, FMC_D5 (AF12), FMC_DA5 (AF12), LPTIM3_IN2 (AF3), MDIOS_MDIO (AF14), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
16PA3ввод-выводADC1_INP15, ADC2_INP15, GFXTIM_FCKCAL (AF12), GFXTIM_LCKCAL (AF8), LPTIM3_CH1 (AF3), SPI1_RDY (AF10), SPI5_RDY (AF9), TIM15_CH2 (AF4), TIM1_CH3 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
17PA4ввод-выводADC1_INP18, I2S1_WS (AF5), I2S3_WS (AF6), LPTIM3_CH2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM5_ETR (AF2), USART2_CK (AF7)
18PA5ввод-выводADC2_INP18, FMC_NOE (AF12), I2S1_CK (AF5), PWR_CSTOP (AF0), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
19VDDпитание—
20PA6ввод-выводADC1_INP3, ADC2_INP3, I2S1_SDI (AF5), LPTIM3_ETR (AF3), MDIOS_MDC (AF11), PWR_CSLEEP (AF0), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1)
21PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, FMC_INT (AF12), I2S1_SDO (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1)
22PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, GFXTIM_TE (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM1_CH2N (AF1), TIM9_CH1 (AF3), UART4_CTS (AF8)
23PB1ввод-выводADC1_INP5, ADC2_INP5, FDCAN2_TX (AF9), FMC_NOE (AF12), TIM1_CH3N (AF1), TIM9_CH2 (AF3)
24PB2ввод-выводFMC_NWE (AF12), I2S3_SDO (AF7), RTC_OUT2 (AF0), SPI3_MOSI (AF7)
25PP2ввод-выводXSPIM_P1_IO2 (AF9)
26PP3ввод-выводXSPIM_P1_IO3 (AF9)
27VSSпитание—
28VDDXSPI1питание—
29PO4ввод-выводXSPIM_P1_CLK (AF9)
30PP0ввод-выводXSPIM_P1_IO0 (AF9)
31PP1ввод-выводXSPIM_P1_IO1 (AF9)
32VSSпитание—
33VDDXSPI1питание—
34PO0ввод-выводXSPIM_P1_NCS1 (AF9)
35PB10ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
36PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D10 (AF12), FMC_DA10 (AF12), I2C2_SDA (AF4), LPTIM2_ETR (AF3), TIM2_CH4 (AF1), USART3_RX (AF7)
37PB12ввод-выводFDCAN2_RX (AF9), FMC_D9 (AF12), FMC_DA9 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), LPTIM2_IN2 (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), USART3_CK (AF7)
38PB14ввод-выводFMC_NE1 (AF12), I2S2_SDI (AF5), LPTIM2_CH2 (AF3), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
39PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A20 (AF12), I2S2_SDO (AF5), PWR_PVD_IN, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), UART4_CTS (AF8), USART1_RX (AF4)
40VCAP2питание—
41VSSпитание—
42VDDпитание—
43PA8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
44PA9ввод-выводFMC_D3 (AF12), FMC_DA3 (AF12), I2C3_SDA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
45PA10ввод-выводFMC_D2 (AF12), FMC_DA2 (AF12), LPUART1_RX (AF3), MDIOS_MDIO (AF11), TIM1_CH3 (AF1), USART1_RX (AF7)
46PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), FMC_D1 (AF12), FMC_DA1 (AF12), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7)
47PA12ввод-выводFDCAN1_TX (AF9), FMC_D0 (AF12), FMC_DA0 (AF12), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7)
48PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
49PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
50PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
51VCAP3питание—
52VSSпитание—
53VDDпитание—
54VDD33USBпитание—
55PM12ввод-выводSPI5_NSS (AF5), USB_OTG_FS_DM (AF10)
56PM11ввод-выводADC1_EXTI11, ADC2_EXTI11, SPI5_SCK (AF5), USB_OTG_FS_DP (AF10)
57PM14ввод-выводSPI5_MISO (AF5), USB_OTG_FS_VBUS (AF10)
58PM13ввод-выводSPI5_MOSI (AF5), USB_OTG_FS_ID (AF10)
59BOOT0загрузка—
60PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), I2S1_CK (AF5), I2S3_CK (AF6), LPTIM4_IN1 (AF3), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), UART7_RX (AF11)
61PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), LPTIM4_ETR (AF3), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), UART7_TX (AF11)
62PB5ввод-выводFDCAN2_RX (AF9), FMC_D12 (AF12), FMC_DA12 (AF12), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), LPTIM4_OUT (AF3), SPI1_MOSI (AF5), SPI3_MOSI (AF7), TIM17_BKIN (AF1), UART5_RX (AF14)
63VCAP4питание—
64VSSпитание—
65VDDпитание—
66PB7ввод-выводFMC_SDCKE1 (AF12), I2C1_SDA (AF4), I3C1_SDA (AF4), LPUART1_RX (AF8), TIM17_CH1N (AF1), UART5_TX (AF14), USART1_RX (AF7)
67PB8ввод-выводFDCAN1_RX (AF9), FMC_D9 (AF14), FMC_DA9 (AF14), I2C1_SCL (AF4), I3C1_SCL (AF4), UART4_RX (AF8), USART3_CK (AF3)
68PB9ввод-выводFDCAN1_TX (AF9), I2C1_SDA (AF4), I2S2_WS (AF5), I3C1_SDA (AF4), SPI2_NSS (AF5), TAMP_IN2, TAMP_OUT1, TIM17_CH1 (AF1), UART4_TX (AF8)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP240—
VCAP351—
VCAP463—
VDD9, 19, 42, 53, 65питание цифровой части и линий ввода-вывода
VDD33USB54—
VDDA12питание аналоговой части: АЦП, ЦАП, генераторы
VDDXSPI128, 33—
VREFP11—
VSS8, 27, 32, 41, 52, 64общий провод (земля)
VSSA10общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT059выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H7S3R8Vx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7S3R8STM32H7S3R8Vx64 КБ620 КБ

Линейка STM32H7R3/7S3, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7S3R8. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7S3R8V6VFQFPN 68, 8×8×1,0 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе VFQFPN68, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7R3R8STM32H7R3/7S368 из 68выводы совпадают полностьютолько у этого: CRYP, PKA

Частые вопросы

На каких выводах USART1 у STM32H7S3R8?

В корпусе VFQFPN68 сигнал USART1_TX выведен на PB14 (вывод 38, AF4) или PA9 (вывод 44, AF7), USART1_RX — на PB15 (вывод 39, AF4) или PA10 (вывод 45, AF7) или PB7 (вывод 66, AF7).

Где у STM32H7S3R8 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (вывод 48, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7S3R8?

I2C1_SCL — PB8 (вывод 67, AF4), I2C1_SDA — PB7 (вывод 66, AF4) или PB9 (вывод 68, AF4).

Сколько выводов ввода-вывода у STM32H7S3R8 в корпусе VFQFPN68?

45 из 68. Ещё 21 вывод занят питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
