STM32H7S7A8 в корпусе UFBGA169: распиновка

STM32H7S7A8 — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 600 МГц: 64 КБ флеш-памяти и 620 КБ ОЗУ. Корпус UFBGA169 — 169 шариков, из них 117 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 600 МГц
Флеш-память
64 КБ
ОЗУ
620 КБ
Корпус
UFBGA169, 169 шариков
Линий ввода-вывода
117
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA169

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H7S7A8 в корпусе UFBGA169, вид сверхуABCDEFGHJKLMN12345678910111213PB8 — шарик A1: DCMIPP_D6, ETH_MII_TXD3, FDCAN1_RX, FMC_D9, FMC_DA9, I2C1_SCL, I3C1_SCL, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RX, USART3_CKPB8PB6 — шарик A2: CEC, DCMIPP_D5, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I3C1_SCL, LPUART1_TX, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TXPB6PE0 — шарик A3: DCMIPP_D2, FMC_D9, FMC_DA9, LPTIM2_ETR, PSSI_D2, SAI2_MCLK_A, TAMP_IN4, TAMP_OUT5, TIM4_ETR, UART8_RXPE0PB3(JTDO/TRACESWO) — шарик A4: CRS_SYNC, DCMIPP_HSYNC, DEBUG_JTDO-SWO, FMC_D14, FMC_DA14, I2S1_CK, I2S3_CK, I2S6_CK, LPTIM4_IN1, LTDC_R4, PSSI_DE, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RXPB3PF1 — шарик A5: FMC_A9, I2C2_SCLPF1PD7 — шарик A6: DCMIPP_D2, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FMC_D8, FMC_DA8, I2S1_SDO, PSSI_D2, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CKPD7PD5 — шарик A7: DCMIPP_PIXCLK, FMC_NCE, FMC_NE2, PSSI_PDCK, TAMP_IN5, TAMP_OUT4, TIM1_CH4N, USART2_TXPD5PM11 — шарик A8: ADC1_EXTI11, ADC2_EXTI11, SPI5_SCK, USB_OTG_FS_DPPM11VDD50USB — шарик A9VDD50USBPE13 — шарик A10: FMC_SDNCAS, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PE11 — шарик A11: ADC1_EXTI11, ADC2_EXTI11, FMC_SDNWE, LTDC_VSYNC, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PC10 — шарик A12: DCMIPP_D14, I2S3_CK, PSSI_D14, SDMMC1_D2, SPI3_SCK, TIM1_BKIN, UART4_TX, USART3_TXPC10PA15(JTDI) — шарик A13: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, FMC_D15, FMC_DA15, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_R5, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15VBAT — шарик B1VBATPB7 — шарик B2: DCMIPP_D1, DCMIPP_VSYNC, ETH_MII_TXD1, ETH_RMII_TXD1, FMC_SDCKE1, I2C1_SDA, I3C1_SDA, LPUART1_RX, PSSI_D1, PSSI_RDY, TIM17_CH1N, TIM4_CH2, UART5_TX, USART1_RXPB7PE2 — шарик B3: ADF1_CCK0, DEBUG_TRACECLK, ETH_MII_TXD3, FMC_D11, FMC_DA11, LPTIM5_IN1, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK, TIM1_CH2NPE2PB5 — шарик B4: DCMIPP_D10, ETH_PPS_OUT, FDCAN2_RX, FMC_D12, FMC_DA12, I2C1_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LPTIM4_OUT, LTDC_R2, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RXPB5PF2 — шарик B5: DCMIPP_D14, FMC_A10, I2C2_SMBA, PSSI_D14PF2PG2 — шарик B6: LTDC_HSYNCPG2PD6 — шарик B7: ADF1_SDI0, DCMIPP_D10, ETH_CLK, FMC_INT, FMC_NE3, I2S3_SDO, PSSI_D10, SAI1_D1, SAI1_SCK_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PM12 — шарик B8: SPI5_NSS, USB_OTG_FS_DMPM12PG1 — шарик B9: LTDC_R6PG1PD4 — шарик B10: DCMIPP_HSYNC, ETH_PHY_INTN, FMC_NL, PSSI_DE, TAMP_IN6, TAMP_OUT3, USART2_DE, USART2_RTSPD4PD1 — шарик B11: FDCAN1_TX, FMC_A7, FMC_A23, UART4_TXPD1PD0 — шарик B12: DCMIPP_HSYNC, FDCAN1_RX, FMC_A6, FMC_A22, PSSI_DE, UART4_RXPD0PA13(JTMS/SWDIO) — шарик B13: DEBUG_JTMS-SWDIOPA13PC15-OSC32_OUT(OSC32_OUT) — шарик C1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN(OSC32_IN) — шарик C2: RCC_OSC32_INPC14VDD — шарик C3VDDVSS — шарик C4VSSVDD — шарик C5VDDVSS — шарик C6VSSPM14 — шарик C7: SPI5_MISO, USB_OTG_FS_VBUSPM14VDD33USB — шарик C8VDD33USBVSS — шарик C9VSSVDD — шарик C10VDDPC12 — шарик C11: DCMIPP_D9, DEBUG_TRACED3, I2S3_SDO, I2S6_CK, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, TIM1_CH4, UART5_TX, USART3_CKPC12PA14(JTCK/SWCLK) — шарик C12: DEBUG_JTCK-SWCLKPA14PA11 — шарик C13: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, FMC_D1, FMC_DA1, I2S2_WS, LPUART1_CTS, LTDC_B3, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSSPA11VDDSMPS — шарик D1VDDSMPSVSSSMPS — шарик D2VSSSMPSPE3 — шарик D3: DEBUG_TRACED0, ETH_MII_RXD3, FMC_D12, FMC_DA12, LPTIM5_ETR, SAI1_SD_B, TIM15_BKINPE3PB9 — шарик D4: DCMIPP_D7, FDCAN1_TX, I2C1_SDA, I2S2_WS, I3C1_SDA, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TAMP_IN2, TAMP_OUT1, TIM17_CH1, TIM4_CH4, UART4_TXPB9PE1 — шарик D5: DCMIPP_D3, FMC_D10, FMC_DA10, LPTIM2_CH2, PSSI_D3, TAMP_IN3, TAMP_OUT6, UART8_TXPE1PF0 — шарик D6: FMC_A8, I2C2_SDA, LTDC_R2PF0PM13 — шарик D7: SPI5_MOSI, USB_OTG_FS_IDPM13PG0 — шарик D8: LTDC_R7, TIM1_CH4NPG0PD3 — шарик D9: DCMIPP_D5, FMC_NWAIT, I2S2_CK, LTDC_B1, PSSI_D5, SPI2_SCK, TIM1_CH3N, USART2_CTS, USART2_NSSPD3PE14 — шарик D10: FMC_SDNE0, GFXTIM_FCKCAL, GFXTIM_LCKCAL, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14VSS — шарик D11VSSPA12 — шарик D12: FDCAN1_TX, FMC_D0, FMC_DA0, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_B2, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTSPA12PA9 — шарик D13: DCMIPP_D0, FMC_D3, FMC_DA3, I2C3_SDA, I2S2_CK, LPUART1_TX, LTDC_B5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TXPA9VFBSMPS — шарик E1VFBSMPSVLXSMPS — шарик E2VLXSMPSPE4 — шарик E3: ADF1_SDI0, DCMIPP_D4, DEBUG_TRACED1, FMC_D13, FMC_DA13, PSSI_D4, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM15_CH1NPE4PC13 — шарик E4: PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13VCAP4 — шарик E5VCAP4PB4(NJTRST) — шарик E6: DCMIPP_VSYNC, DEBUG_NJTRST, FMC_D13, FMC_DA13, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, LPTIM4_ETR, LTDC_R3, PSSI_RDY, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4BOOT0 — шарик E7BOOT0PE12 — шарик E8: FMC_SDNRAS, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PD2 — шарик E9: DCMIPP_D11, DEBUG_TRACED2, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM1_ETR, TIM3_ETR, UART5_RXPD2PC11 — шарик E10: ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4, I2S3_SDI, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11VDD — шарик E11VDDPA10 — шарик E12: DCMIPP_D1, FMC_D2, FMC_DA2, LPUART1_RX, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RXPA10PA8 — шарик E13: FMC_D4, FMC_DA4, I2C3_SCL, LTDC_B6, RCC_MCO_1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOFPA8PF8 — шарик F1: DCMIPP_PIXCLK, FMC_A19, LTDC_G1, PSSI_PDCK, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, TIM16_CH1N, UART7_DE, UART7_RTSPF8PF6 — шарик F2: FMC_A17, FMC_ALE, SAI1_SD_B, SPI5_NSS, TIM16_CH1, UART7_RXPF6VSS — шарик F3VSSPE6 — шарик F4: ADF1_SDI0, DCMIPP_D7, DEBUG_TRACED3, FMC_D15, FMC_DA15, PSSI_D7, SAI1_D1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, TIM15_CH2, TIM1_BKIN2PE6PE5 — шарик F5: ADF1_CCK1, DCMIPP_D6, DEBUG_TRACED2, FMC_D14, FMC_DA14, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM15_CH1PE5VDDLDO — шарик F6VDDLDOVSS — шарик F7VSSVDDLDO — шарик F8VDDLDOVCAP3 — шарик F9VCAP3PC9 — шарик F10: DCMIPP_D3, I2C3_SDA, I2S_CKIN, PSSI_D3, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, UART5_CTSPC9VSS — шарик F11VSSPC8 — шарик F12: DCMIPP_D2, DEBUG_TRACED1, I2C3_SMBA, PSSI_D2, SDMMC1_D0, TIM3_CH3, UART5_DE, UART5_RTSPC8PC6 — шарик F13: DCMIPP_D0, I2S2_MCK, PSSI_D0, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM9_CH1PC6PH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1PH0-OSC_IN — шарик G2: RCC_OSC_INPH0VDD — шарик G3VDDPF7 — шарик G4: FMC_A18, LTDC_G0, SAI1_MCLK_B, SPI5_SCK, TIM17_CH1, UART7_TXPF7PF9 — шарик G5: FMC_A21, LTDC_R0, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, TIM17_CH1N, UART7_CTSPF9VSS — шарик G6VSSVSS — шарик G7VSSVSS — шарик G8VSSPC7 — шарик G9: DCMIPP_D1, DEBUG_TRGIO, I2S3_MCK, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM9_CH2PC7PN1 — шарик G10: FMC_NBL0, XSPIM_P2_NCS1PN1VDDXSPI2 — шарик G11VDDXSPI2PN11 — шарик G12: ADC1_EXTI11, ADC2_EXTI11, FMC_D7, FMC_DA7, XSPIM_P2_IO7PN11PN3 — шарик G13: FMC_D1, FMC_DA1, XSPIM_P2_IO1PN3PC3 — шарик H1: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK, FMC_A2, FMC_A18, I2S2_SDO, SPI2_MOSI, TIM1_CH2PC3PC2 — шарик H2: ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2, FMC_A1, FMC_A17, I2S2_SDI, SPI2_MISO, TIM1_CH1PC2PC0 — шарик H3: ADC1_INP10, ADC2_INP10, FMC_NBL1, GFXTIM_FCKCAL, GFXTIM_LCKCAL, SAI2_FS_BPC0NRST — шарик H4NRSTPC1 — шарик H5: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADF1_SDI0, DEBUG_TRACED0, ETH_MDC, FMC_A0, FMC_A16, I2S2_SDO, MDIOS_MDC, PWR_WKUP4, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI2_MOSI, TAMP_IN7, TAMP_OUT8PC1VDDLDO — шарик H6VDDLDOVSS — шарик H7VSSVDDLDO — шарик H8VDDLDOVCAP2 — шарик H9VCAP2VDDXSPI2 — шарик H10VDDXSPI2VSS — шарик H11VSSPN10 — шарик H12: FMC_D6, FMC_DA6, XSPIM_P2_IO6PN10PN0 — шарик H13: FMC_NE4, XSPIM_P2_DQS0PN0PA0 — шарик J1: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7, FMC_DA7, I2S6_WS, LTDC_G3, PWR_WKUP1, SAI2_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM5_CH1, TIM9_CH1, UART4_TX, USART2_CTS, USART2_NSSPA0VSS — шарик J2VSSVREFM — шарик J3VREFMVSSA — шарик J4VSSAPA3 — шарик J5: ADC1_INP15, ADC2_INP15, ETH_MII_COL, GFXTIM_FCKCAL, GFXTIM_LCKCAL, I2S6_MCK, LPTIM3_CH1, LTDC_DE, SPI1_RDY, SPI4_RDY, SPI5_RDY, TIM15_CH2, TIM1_CH3, TIM2_CH4, TIM5_CH4, USART2_RXPA3VCAP1 — шарик J6VCAP1PD8 — шарик J7: ETH_MII_TX_EN, ETH_RMII_TX_EN, FMC_NBL0, LTDC_R0, SPDIFRX_IN1, USART3_TXPD8PB12 — шарик J8: FDCAN2_RX, FMC_D9, FMC_DA9, I2C2_SMBA, I2S2_WS, LPTIM2_IN2, LTDC_G5, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CKPB12PB14 — шарик J9: FMC_NE1, I2S2_SDI, LPTIM2_CH2, LTDC_DE, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14PN12 — шарик J10: XSPIM_P2_NCS2PN12VDDXSPI2 — шарик J11VDDXSPI2PN9 — шарик J12: FMC_D5, FMC_DA5, XSPIM_P2_IO5PN9PN2 — шарик J13: FMC_D0, FMC_DA0, XSPIM_P2_IO0PN2PA2 — шарик K1: ADC1_INP14, ADC2_INP14, ETH_MDIO, FMC_D5, FMC_DA5, LPTIM3_IN2, LTDC_B7, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2VDD — шарик K2VDDVREFP — шарик K3VREFPVDDA — шарик K4VDDAPB0 — шарик K5: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_TXD0, ETH_RMII_TXD0, GFXTIM_TE, I2S1_CK, LTDC_VSYNC, SPI1_SCK, TIM1_CH2N, TIM3_CH3, TIM9_CH1, UART4_CTSPB0PE7 — шарик K6: FMC_A4, FMC_A20, SAI2_SD_B, TIM1_ETR, UART7_RXPE7PO1 — шарик K7: XSPIM_P1_NCS2PO1VDDXSPI1 — шарик K8VDDXSPI1PO0 — шарик K9: XSPIM_P1_NCS1PO0VDD — шарик K10VDDVSS — шарик K11VSSPN7 — шарик K12: FMC_CLK, XSPIM_P2_NCLKPN7PN6 — шарик K13: FMC_SDCLK, XSPIM_P2_CLKPN6PA1 — шарик L1: ADC1_INP1, ADC2_INP1, DCMIPP_D0, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FMC_D6, FMC_DA6, LPTIM3_IN1, LTDC_G2, PSSI_D0, SAI2_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA4 — шарик L2: ADC1_INP18, DCMIPP_HSYNC, ETH_MDIO, I2S1_WS, I2S3_WS, I2S6_WS, LPTIM3_CH2, LTDC_R3, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CKPA4PA5 — шарик L3: ADC2_INP18, DCMIPP_D8, FMC_NOE, I2S1_CK, I2S6_CK, LTDC_CLK, PSSI_D8, PWR_CSTOP, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM9_CH2PA5PB2 — шарик L4: ADF1_SDI0, FMC_NWE, I2S3_SDO, LTDC_B2, RTC_OUT2, SAI1_D1, SAI1_SD_A, SPI3_MOSIPB2VDD — шарик L5VDDVSS — шарик L6VSSVDDXSPI1 — шарик L7VDDXSPI1VSS — шарик L8VSSVDDXSPI1 — шарик L9VDDXSPI1VSS — шарик L10VSSPB10 — шарик L11: ETH_MII_RX_ER, FMC_D11, FMC_DA11, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LTDC_G7, SPI2_SCK, TIM2_CH3, USART3_TXPB10PN4 — шарик L12: FMC_D2, FMC_DA2, XSPIM_P2_IO2PN4PN5 — шарик L13: FMC_D3, FMC_DA3, XSPIM_P2_IO3PN5PA6 — шарик M1: ADC1_INP3, ADC2_INP3, DCMIPP_PIXCLK, I2S1_SDI, I2S6_SDI, LPTIM3_ETR, LTDC_B7, LTDC_HSYNC, MDIOS_MDC, PSSI_PDCK, PWR_CSLEEP, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1PA6PA7 — шарик M2: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV, ETH_RMII_CRS_DV, FMC_INT, I2S1_SDO, I2S6_SDO, LTDC_B1, LTDC_R4, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2PA7PB1 — шарик M3: ADC1_INP5, ADC2_INP5, ETH_MII_TXD1, ETH_RMII_TXD1, FDCAN2_TX, FMC_NOE, LTDC_G2, TIM1_CH3N, TIM3_CH4, TIM9_CH2PB1PE8 — шарик M4: FMC_A12, TIM1_CH1N, UART7_TXPE8PE9 — шарик M5: FMC_A14, FMC_BA0, TIM1_CH1, UART7_DE, UART7_RTSPE9PP2 — шарик M6: XSPIM_P1_IO2PP2PO5 — шарик M7: XSPIM_P1_NCLKPO5PP5 — шарик M8: XSPIM_P1_IO5PP5PP6 — шарик M9: XSPIM_P1_IO6PP6PP7 — шарик M10: XSPIM_P1_IO7PP7PD10 — шарик M11: DCMIPP_D4, FMC_CLK, LTDC_B0, PSSI_D4, SPI1_RDY, SPI4_RDY, SPI5_RDY, TAMP_IN8, TAMP_OUT7, TIM1_CH4, USART3_CKPD10PB13 — шарик M12: DCMIPP_D2, ETH_MII_RXD3, FDCAN2_TX, FMC_D8, FMC_DA8, I2S2_CK, LPTIM2_CH1, LTDC_G4, PSSI_D2, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSSPB13PN8 — шарик M13: FMC_D4, FMC_DA4, XSPIM_P2_IO4PN8PC4 — шарик N1: ADC1_INP4, ADC2_INP4, ETH_MII_RXD0, ETH_RMII_RXD0, FMC_A3, FMC_A19, I2S1_MCK, SPDIFRX_IN2PC4PC5 — шарик N2: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, DCMIPP_D15, ETH_MII_RXD1, ETH_RMII_RXD1, FMC_A5, FMC_A21, PSSI_D15, SAI1_D3, SPDIFRX_IN3PC5PF11 — шарик N3: ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D12, FMC_A23, LTDC_B0, PSSI_D12, SAI2_SD_B, SPI5_MOSIPF11PE10 — шарик N4: FMC_A15, FMC_BA1, TIM1_CH2N, UART7_CTSPE10PP4 — шарик N5: XSPIM_P1_IO4PP4PP3 — шарик N6: XSPIM_P1_IO3PP3PO4 — шарик N7: XSPIM_P1_CLKPO4PP0 — шарик N8: XSPIM_P1_IO0PP0PO2 — шарик N9: XSPIM_P1_DQS0PO2PP1 — шарик N10: XSPIM_P1_IO1PP1PD9 — шарик N11: FMC_SDCLK, LTDC_R1, USART3_RXPD9PB11 — шарик N12: ADC1_EXTI11, ADC2_EXTI11, ETH_MII_TX_EN, ETH_RMII_TX_EN, FMC_D10, FMC_DA10, I2C2_SDA, LPTIM2_ETR, LTDC_G6, TIM2_CH4, USART3_RXPB11PB15 — шарик N13: ADC1_EXTI15, ADC2_EXTI15, FMC_A20, I2S2_SDO, LTDC_G7, PWR_PVD_IN, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, UART4_CTS, USART1_RXPB15UFBGA169, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

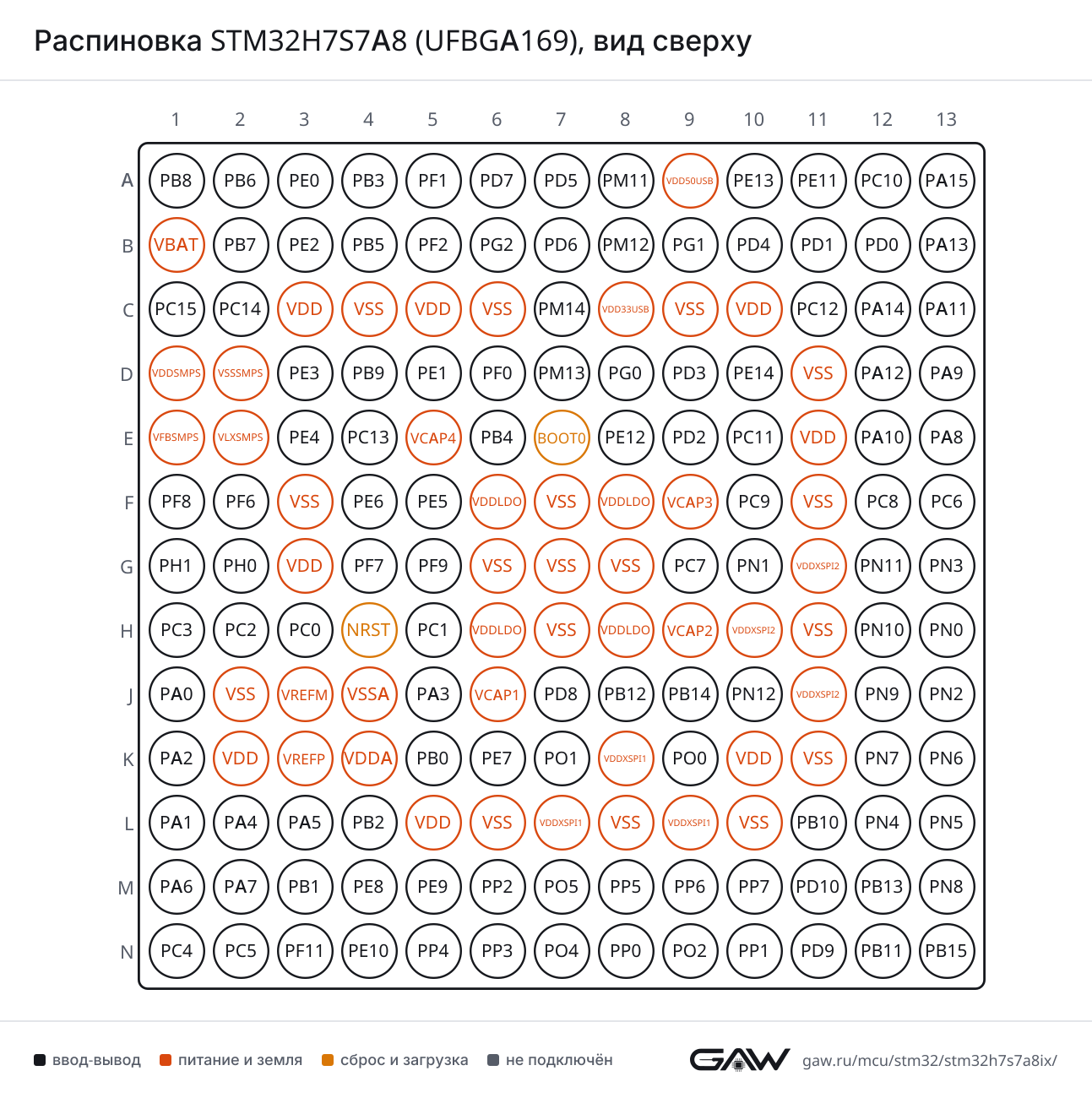

Распиновка STM32H7S7A8 (UFBGA169), вид сверхуРаспиновка UFBGA169 картинкой
PNG, 1293 × 1300 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E13, AF7)
CTSPA11 (C13, AF7)
DEPA12 (D12, AF7)
NSSPA11 (C13, AF7)
RTSPA12 (D12, AF7)
RXPB7 (B2, AF7), PA10 (E12, AF7), PB15 (N13, AF4)
TXPB6 (A2, AF7), PA9 (D13, AF7), PB14 (J9, AF4)
USART2CKPD7 (A6, AF7), PA4 (L2, AF7)
CTSPD3 (D9, AF7), PA0 (J1, AF7)
DEPD4 (B10, AF7), PA1 (L1, AF7)
NSSPD3 (D9, AF7), PA0 (J1, AF7)
RTSPD4 (B10, AF7), PA1 (L1, AF7)
RXPD6 (B7, AF7), PA3 (J5, AF7)
TXPD5 (A7, AF7), PA2 (K1, AF7)
USART3CKPB8 (A1, AF3), PC12 (C11, AF7), PB12 (J8, AF7), PD10 (M11, AF7)
CTSPB13 (M12, AF7)
DEPB14 (J9, AF7)
NSSPB13 (M12, AF7)
RTSPB14 (J9, AF7)
RXPC11 (E10, AF7), PD9 (N11, AF7), PB11 (N12, AF7)
TXPC10 (A12, AF7), PD8 (J7, AF7), PB10 (L11, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (K5, AF8), PB15 (N13, AF8)
DEPA15(JTDI) (A13, AF8), PB14 (J9, AF8)
RTSPA15(JTDI) (A13, AF8), PB14 (J9, AF8)
RXPB8 (A1, AF8), PD0 (B12, AF8), PA11 (C13, AF6), PC11 (E10, AF8), PA1 (L1, AF8)
TXPC10 (A12, AF8), PD1 (B11, AF8), PB9 (D4, AF8), PA12 (D12, AF6), PA0 (J1, AF8)
UART5CTSPC9 (F10, AF8)
DEPC8 (F12, AF8)
RTSPC8 (F12, AF8)
RXPB5 (B4, AF14), PD2 (E9, AF8), PB12 (J8, AF14)
TXPB6 (A2, AF14), PB7 (B2, AF14), PC12 (C11, AF8), PB13 (M12, AF14)
UART7CTSPF9 (G5, AF7), PE10 (N4, AF7)
DEPF8 (F1, AF7), PE9 (M5, AF7)
RTSPF8 (F1, AF7), PE9 (M5, AF7)
RXPB3(JTDO/TRACESWO) (A4, AF11), PA8 (E13, AF11), PF6 (F2, AF7), PE7 (K6, AF7)
TXPA15(JTDI) (A13, AF11), PB4(NJTRST) (E6, AF11), PF7 (G4, AF7), PE8 (M4, AF7)
UART8RXPE0 (A3, AF8)
TXPE1 (D5, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (C13, AF3)
DEPA12 (D12, AF3)
RTSPA12 (D12, AF3)
RXPB7 (B2, AF8), PA10 (E12, AF3)
TXPB6 (A2, AF8), PA9 (D13, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (E6, AF5), PA6 (M1, AF5)
MOSIPD7 (A6, AF5), PB5 (B4, AF5), PA7 (M2, AF5)
NSSPA15(JTDI) (A13, AF5), PA4 (L2, AF5)
RDYPA3 (J5, AF10), PD10 (M11, AF10)
SCKPB3(JTDO/TRACESWO) (A4, AF5), PB0 (K5, AF5), PA5 (L3, AF5)
SPI2MISOPC2 (H2, AF5), PB14 (J9, AF5)
MOSIPC3 (H1, AF5), PC1 (H5, AF5), PB15 (N13, AF5)
NSSPA11 (C13, AF5), PB9 (D4, AF5), PB4(NJTRST) (E6, AF7), PB12 (J8, AF5)
SCKPD3 (D9, AF5), PA12 (D12, AF5), PA9 (D13, AF5), PB10 (L11, AF5), PB13 (M12, AF5)
SPI3MISOPB4(NJTRST) (E6, AF6), PC11 (E10, AF6)
MOSIPB5 (B4, AF7), PD6 (B7, AF5), PC12 (C11, AF6), PB2 (L4, AF7)
NSSPA15(JTDI) (A13, AF6), PA4 (L2, AF6)
SCKPB3(JTDO/TRACESWO) (A4, AF6), PC10 (A12, AF6)
SPI4MISOPE13 (A10, AF5), PE5 (F5, AF5)
MOSIPE14 (D10, AF5), PE6 (F4, AF5)
NSSPE11 (A11, AF5), PE4 (E3, AF5)
RDYPA3 (J5, AF6), PD10 (M11, AF6)
SCKPE2 (B3, AF5), PE12 (E8, AF5)
SPI5MISOPM14 (C7, AF5), PF8 (F1, AF5)
MOSIPM13 (D7, AF5), PF9 (G5, AF5), PF11 (N3, AF5)
NSSPM12 (B8, AF5), PF6 (F2, AF5)
RDYPA3 (J5, AF9), PD10 (M11, AF9)
SCKPM11 (A8, AF5), PF7 (G4, AF5)
SPI6MISOPB4(NJTRST) (E6, AF8), PA6 (M1, AF8)
MOSIPB5 (B4, AF8), PA7 (M2, AF8)
NSSPA15(JTDI) (A13, AF7), PA0 (J1, AF5), PA4 (L2, AF8)
SCKPB3(JTDO/TRACESWO) (A4, AF8), PC12 (C11, AF5), PA5 (L3, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (F10, AF5)
I2S1CKPB3(JTDO/TRACESWO) (A4, AF5), PB0 (K5, AF5), PA5 (L3, AF5)
MCKPC4 (N1, AF5)
SDIPB4(NJTRST) (E6, AF5), PA6 (M1, AF5)
SDOPD7 (A6, AF5), PB5 (B4, AF5), PA7 (M2, AF5)
WSPA15(JTDI) (A13, AF5), PA4 (L2, AF5)
I2S2CKPD3 (D9, AF5), PA12 (D12, AF5), PA9 (D13, AF5), PB10 (L11, AF5), PB13 (M12, AF5)
MCKPC6 (F13, AF5)
SDIPC2 (H2, AF5), PB14 (J9, AF5)
SDOPC3 (H1, AF5), PC1 (H5, AF5), PB15 (N13, AF5)
WSPA11 (C13, AF5), PB9 (D4, AF5), PB4(NJTRST) (E6, AF7), PB12 (J8, AF5)
I2S3CKPB3(JTDO/TRACESWO) (A4, AF6), PC10 (A12, AF6)
MCKPC7 (G9, AF6)
SDIPB4(NJTRST) (E6, AF6), PC11 (E10, AF6)
SDOPB5 (B4, AF7), PD6 (B7, AF5), PC12 (C11, AF6), PB2 (L4, AF7)
WSPA15(JTDI) (A13, AF6), PA4 (L2, AF6)
I2S6CKPB3(JTDO/TRACESWO) (A4, AF8), PC12 (C11, AF5), PA5 (L3, AF8)
MCKPA3 (J5, AF5)
SDIPB4(NJTRST) (E6, AF8), PA6 (M1, AF8)
SDOPB5 (B4, AF8), PA7 (M2, AF8)
WSPA15(JTDI) (A13, AF7), PA0 (J1, AF5), PA4 (L2, AF8)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A1, AF4), PB6 (A2, AF4)
SDAPB7 (B2, AF4), PB9 (D4, AF4)
SMBAPB5 (B4, AF4)
I2C2SCLPF1 (A5, AF4), PB10 (L11, AF4)
SDAPF0 (D6, AF4), PB11 (N12, AF4)
SMBAPF2 (B5, AF4), PB12 (J8, AF4)
I2C3SCLPA8 (E13, AF4)
SDAPA9 (D13, AF4), PC9 (F10, AF4)
SMBAPC8 (F12, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB8 (A1, AF4), PB6 (A2, AF4)
SDAPB7 (B2, AF4), PB9 (D4, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (A1, AF9), PD0 (B12, AF9), PA11 (C13, AF9)
TXPD1 (B11, AF9), PB9 (D4, AF9), PA12 (D12, AF9)
FDCAN2RXPB5 (B4, AF9), PB12 (J8, AF9)
TXPB6 (A2, AF9), PB1 (M3, AF9), PB13 (M12, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPM12 (B8, AF10)
DPPM11 (A8, AF10)
IDPM13 (D7, AF10)
SOFPA8 (E13, AF10)
VBUSPM14 (C7, AF10)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCLKPD6 (B7, AF4)
MDCPC1 (H5, AF11)
MDIOPA2 (K1, AF11), PA4 (L2, AF11)
MII_COLPA3 (J5, AF11)
MII_RX_CLKPB6 (A2, AF11), PD7 (A6, AF4), PA1 (L1, AF11)
MII_RX_DVPA7 (M2, AF11)
MII_RX_ERPB10 (L11, AF11)
MII_RXD0PC4 (N1, AF11)
MII_RXD1PC5 (N2, AF11)
MII_RXD3PE3 (D3, AF11), PB13 (M12, AF11)
MII_TX_CLKPC3 (H1, AF11)
MII_TX_ENPD8 (J7, AF11), PB11 (N12, AF11)
MII_TXD0PB0 (K5, AF11)
MII_TXD1PB7 (B2, AF11), PB1 (M3, AF11)
MII_TXD2PC2 (H2, AF11)
MII_TXD3PB8 (A1, AF11), PE2 (B3, AF11)
PHY_INTNPD4 (B10, AF11)
PPS_OUTPB5 (B4, AF11)
RMII_CRS_DVPA7 (M2, AF11)
RMII_REF_CLKPB6 (A2, AF11), PD7 (A6, AF4), PA1 (L1, AF11)
RMII_RXD0PC4 (N1, AF11)
RMII_RXD1PC5 (N2, AF11)
RMII_TX_ENPD8 (J7, AF11), PB11 (N12, AF11)
RMII_TXD0PB0 (K5, AF11)
RMII_TXD1PB7 (B2, AF11), PB1 (M3, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (D4, AF7)
CKPC12 (C11, AF11)
CKINPB8 (A1, AF7)
CMDPD2 (E9, AF11)
D0PC8 (F12, AF11), PB13 (M12, AF6)
D0DIRPC6 (F13, AF8)
D1PC9 (F10, AF11)
D2PC10 (A12, AF12)
D3PC11 (E10, AF11)
D4PB8 (A1, AF12)
D5PB9 (D4, AF12)
D6PC6 (F13, AF11)
D7PC7 (G9, AF11)
D123DIRPC7 (G9, AF8)
SDMMC2CKPD6 (B7, AF11), PC1 (H5, AF9)
CMDPD7 (A6, AF11), PA0 (J1, AF9)
D0PB14 (J9, AF9)
D1PB15 (N13, AF9)
D2PB3(JTDO/TRACESWO) (A4, AF9)
D3PB4(NJTRST) (E6, AF9)
D4PB8 (A1, AF10)
D5PB9 (D4, AF10)
D6PC6 (F13, AF10)
D7PC7 (G9, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B3, AF2)
CK2PE5 (F5, AF2)
D1PD6 (B7, AF2), PE6 (F4, AF2), PC1 (H5, AF2), PB2 (L4, AF2)
D2PE4 (E3, AF2)
D3PC5 (N2, AF2)
FS_APE4 (E3, AF6)
FS_BPF9 (G5, AF6)
MCLK_APE2 (B3, AF6)
MCLK_BPF7 (G4, AF6)
SCK_APD6 (B7, AF6), PE5 (F5, AF6)
SCK_BPF8 (F1, AF6)
SD_APE6 (F4, AF6), PC1 (H5, AF6), PB2 (L4, AF6)
SD_BPE3 (D3, AF6), PF6 (F2, AF6)
SAI2FS_BPE13 (A10, AF10), PA12 (D12, AF8), PC0 (H3, AF8)
MCLK_APE0 (A3, AF10)
MCLK_BPE14 (D10, AF10), PE6 (F4, AF10), PA1 (L1, AF10)
SCK_BPE12 (E8, AF10), PA2 (K1, AF8)
SD_BPE11 (A11, AF10), PA0 (J1, AF10), PE7 (K6, AF10), PF11 (N3, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (A6, AF9)
IN1PD8 (J7, AF9)
IN2PC4 (N1, AF9)
IN3PC5 (N2, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB6 (A2, AF5), PA15(JTDI) (A13, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PM11 (A8), PE11 (A11), PA11 (C13), PC11 (E10), PN11 (G12), PF11 (N3), PB11 (N12)
EXTI15PA15(JTDI) (A13), PC15-OSC32_OUT(OSC32_OUT) (C1), PB15 (N13)
INN1PA0 (J1)
INN3PA7 (M2)
INN4PC5 (N2)
INN5PB0 (K5)
INN10PC1 (H5)
INN11PC2 (H2)
INN12PC3 (H1)
INP0PA0 (J1)
INP1PA1 (L1)
INP2PF11 (N3)
INP3PA6 (M1)
INP4PC4 (N1)
INP5PB1 (M3)
INP7PA7 (M2)
INP8PC5 (N2)
INP9PB0 (K5)
INP10PC0 (H3)
INP11PC1 (H5)
INP12PC2 (H2)
INP13PC3 (H1)
INP14PA2 (K1)
INP15PA3 (J5)
INP18PA4 (L2)
ADC2EXTI11PM11 (A8), PE11 (A11), PA11 (C13), PC11 (E10), PN11 (G12), PF11 (N3), PB11 (N12)
EXTI15PA15(JTDI) (A13), PC15-OSC32_OUT(OSC32_OUT) (C1), PB15 (N13)
INN1PA0 (J1)
INN3PA7 (M2)
INN4PC5 (N2)
INN5PB0 (K5)
INN10PC1 (H5)
INN11PC2 (H2)
INN12PC3 (H1)
INP0PA0 (J1)
INP1PA1 (L1)
INP3PA6 (M1)
INP4PC4 (N1)
INP5PB1 (M3)
INP7PA7 (M2)
INP8PC5 (N2)
INP9PB0 (K5)
INP10PC0 (H3)
INP11PC1 (H5)
INP12PC2 (H2)
INP13PC3 (H1)
INP14PA2 (K1)
INP15PA3 (J5)
INP18PA5 (L3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC10 (A12, AF1), PB12 (J8, AF1), PA6 (M1, AF1)
BKIN2PE6 (F4, AF1)
CH1PA8 (E13, AF1), PC2 (H2, AF1), PE9 (M5, AF1)
CH1NPA7 (M2, AF1), PE8 (M4, AF1), PB13 (M12, AF1)
CH2PE11 (A11, AF1), PA9 (D13, AF1), PC3 (H1, AF1)
CH2NPE2 (B3, AF14), PB14 (J9, AF1), PB0 (K5, AF1), PE10 (N4, AF1)
CH3PE13 (A10, AF1), PA10 (E12, AF1), PA3 (J5, AF14)
CH3NPD3 (D9, AF1), PE12 (E8, AF1), PB1 (M3, AF1), PB15 (N13, AF1)
CH4PC12 (C11, AF1), PA11 (C13, AF1), PE14 (D10, AF1), PD10 (M11, AF1)
CH4NPD5 (A7, AF1), PG0 (D8, AF1)
ETRPA12 (D12, AF1), PD2 (E9, AF1), PE7 (K6, AF1)
TIM2CH1PA15(JTDI) (A13, AF1), PA0 (J1, AF1), PA5 (L3, AF1)
CH2PB3(JTDO/TRACESWO) (A4, AF1), PA1 (L1, AF1)
CH3PA2 (K1, AF1), PB10 (L11, AF1)
CH4PA3 (J5, AF1), PB11 (N12, AF1)
ETRPA15(JTDI) (A13, AF2), PA5 (L3, AF2)
TIM3CH1PB4(NJTRST) (E6, AF2), PC6 (F13, AF2), PA6 (M1, AF2)
CH2PB5 (B4, AF2), PC7 (G9, AF2), PA7 (M2, AF2)
CH3PC8 (F12, AF2), PB0 (K5, AF2)
CH4PC9 (F10, AF2), PB1 (M3, AF2)
ETRPD2 (E9, AF2)
TIM4CH1PB6 (A2, AF2)
CH2PB7 (B2, AF2)
CH3PB8 (A1, AF2)
CH4PB9 (D4, AF2)
ETRPE0 (A3, AF2)
TIM5CH1PA0 (J1, AF2)
CH2PA1 (L1, AF2)
CH3PA2 (K1, AF2)
CH4PA3 (J5, AF2)
ETRPA4 (L2, AF2)
TIM9CH1PC6 (F13, AF3), PA0 (J1, AF3), PB0 (K5, AF3)
CH2PC7 (G9, AF3), PA5 (L3, AF3), PB1 (M3, AF3)
TIM12CH1PB14 (J9, AF2)
CH2PB15 (N13, AF2)
TIM13CH1PF8 (F1, AF9), PA6 (M1, AF9)
TIM14CH1PF9 (G5, AF9), PA7 (M2, AF9)
TIM15BKINPE3 (D3, AF4), PD2 (E9, AF4), PA0 (J1, AF4)
CH1PC12 (C11, AF2), PE5 (F5, AF4), PA2 (K1, AF4)
CH1NPE4 (E3, AF4), PA1 (L1, AF4)
CH2PE6 (F4, AF4), PA3 (J5, AF4)
TIM16BKINPB4(NJTRST) (E6, AF1)
CH1PB8 (A1, AF1), PF6 (F2, AF1)
CH1NPB6 (A2, AF1), PF8 (F1, AF1)
TIM17BKINPB5 (B4, AF1)
CH1PB9 (D4, AF1), PF7 (G4, AF1)
CH1NPB7 (B2, AF1), PF9 (G5, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2CH1PB13 (M12, AF3)
CH2PE1 (D5, AF3), PB14 (J9, AF3)
ETRPE0 (A3, AF3), PB11 (N12, AF3)
IN1PB10 (L11, AF3)
IN2PB12 (J8, AF3)
LPTIM3CH1PA3 (J5, AF3)
CH2PA4 (L2, AF3)
ETRPA6 (M1, AF3)
IN1PA1 (L1, AF3)
IN2PA2 (K1, AF3)
LPTIM4ETRPB4(NJTRST) (E6, AF3)
IN1PB3(JTDO/TRACESWO) (A4, AF3)
OUTPB5 (B4, AF3)
LPTIM5ETRPE3 (D3, AF3)
IN1PE2 (B3, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (E4)
OUT2PB2 (L4, AF0)
REFINPB15 (N13, AF0)
TSPC13 (E4)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PC1 (H5, AF12)
A1PC2 (H2, AF12)
A2PC3 (H1, AF12)
A3PC4 (N1, AF12)
A4PE7 (K6, AF12)
A5PC5 (N2, AF12)
A6PD0 (B12, AF12)
A7PD1 (B11, AF12)
A8PF0 (D6, AF12)
A9PF1 (A5, AF12)
A10PF2 (B5, AF12)
A12PE8 (M4, AF12)
A14PE9 (M5, AF12)
A15PE10 (N4, AF12)
A16PC1 (H5, AF7)
A17PF6 (F2, AF12), PC2 (H2, AF9)
A18PF7 (G4, AF12), PC3 (H1, AF7)
A19PF8 (F1, AF12), PC4 (N1, AF7)
A20PE7 (K6, AF9), PB15 (N13, AF12)
A21PF9 (G5, AF12), PC5 (N2, AF7)
A22PD0 (B12, AF7)
A23PD1 (B11, AF7), PF11 (N3, AF12)
ALEPF6 (F2, AF10)
BA0PE9 (M5, AF14)
BA1PE10 (N4, AF14)
CLKPN7 (K12, AF12), PD10 (M11, AF12)
D0PA12 (D12, AF12), PN2 (J13, AF12)
D1PA11 (C13, AF12), PN3 (G13, AF12)
D2PA10 (E12, AF12), PN4 (L12, AF12)
D3PA9 (D13, AF12), PN5 (L13, AF12)
D4PA8 (E13, AF12), PN8 (M13, AF12)
D5PN9 (J12, AF12), PA2 (K1, AF12)
D6PN10 (H12, AF12), PA1 (L1, AF12)
D7PN11 (G12, AF12), PA0 (J1, AF12)
D8PD7 (A6, AF12), PB13 (M12, AF12)
D9PB8 (A1, AF14), PE0 (A3, AF12), PB12 (J8, AF12)
D10PE1 (D5, AF12), PB11 (N12, AF12)
D11PE2 (B3, AF12), PB10 (L11, AF12)
D12PB5 (B4, AF12), PE3 (D3, AF12)
D13PE4 (E3, AF12), PB4(NJTRST) (E6, AF12)
D14PB3(JTDO/TRACESWO) (A4, AF12), PE5 (F5, AF12)
D15PA15(JTDI) (A13, AF12), PE6 (F4, AF12)
DA0PA12 (D12, AF12), PN2 (J13, AF12)
DA1PA11 (C13, AF12), PN3 (G13, AF12)
DA2PA10 (E12, AF12), PN4 (L12, AF12)
DA3PA9 (D13, AF12), PN5 (L13, AF12)
DA4PA8 (E13, AF12), PN8 (M13, AF12)
DA5PN9 (J12, AF12), PA2 (K1, AF12)
DA6PN10 (H12, AF12), PA1 (L1, AF12)
DA7PN11 (G12, AF12), PA0 (J1, AF12)
DA8PD7 (A6, AF12), PB13 (M12, AF12)
DA9PB8 (A1, AF14), PE0 (A3, AF12), PB12 (J8, AF12)
DA10PE1 (D5, AF12), PB11 (N12, AF12)
DA11PE2 (B3, AF12), PB10 (L11, AF12)
DA12PB5 (B4, AF12), PE3 (D3, AF12)
DA13PE4 (E3, AF12), PB4(NJTRST) (E6, AF12)
DA14PB3(JTDO/TRACESWO) (A4, AF12), PE5 (F5, AF12)
DA15PA15(JTDI) (A13, AF12), PE6 (F4, AF12)
INTPD6 (B7, AF10), PA7 (M2, AF12)
NBL0PN1 (G10, AF12), PD8 (J7, AF12)
NBL1PC0 (H3, AF12)
NCEPD5 (A7, AF10)
NE1PB14 (J9, AF12)
NE2PD5 (A7, AF12)
NE3PD6 (B7, AF12)
NE4PN0 (H13, AF12)
NLPD4 (B10, AF12)
NOEPA5 (L3, AF12), PB1 (M3, AF12)
NWAITPD3 (D9, AF12)
NWEPB2 (L4, AF12)
SDCKE1PB7 (B2, AF12)
SDCLKPN6 (K13, AF12), PD9 (N11, AF12)
SDNCASPE13 (A10, AF12)
SDNE0PE14 (D10, AF12)
SDNE1PB6 (A2, AF12)
SDNRASPE12 (E8, AF12)
SDNWEPE11 (A11, AF12)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (D13, AF6), PC6 (F13, AF9), PA1 (L1, AF6)
D1PB7 (B2, AF9), PA10 (E12, AF6), PC7 (G9, AF9)
D2PE0 (A3, AF9), PD7 (A6, AF6), PC8 (F12, AF9), PB13 (M12, AF8)
D3PE1 (D5, AF9), PC9 (F10, AF9)
D4PE4 (E3, AF9), PC11 (E10, AF9), PD10 (M11, AF8)
D5PB6 (A2, AF6), PD3 (D9, AF6)
D6PB8 (A1, AF6), PE5 (F5, AF9)
D7PB9 (D4, AF6), PE6 (F4, AF9)
D8PA5 (L3, AF6)
D9PC12 (C11, AF9)
D10PB5 (B4, AF6), PD6 (B7, AF9)
D11PD2 (E9, AF6)
D12PF11 (N3, AF9)
D14PC10 (A12, AF9), PF2 (B5, AF9)
D15PC5 (N2, AF6)
DEPB3(JTDO/TRACESWO) (A4, AF14), PD4 (B10, AF6), PD0 (B12, AF6), PA4 (L2, AF9)
PDCKPD5 (A7, AF6), PF8 (F1, AF8), PA6 (M1, AF6)
RDYPB7 (B2, AF6), PB4(NJTRST) (E6, AF14)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PD10 (M11, AF13), PF11 (N3, AF14)
B1PD3 (D9, AF14), PA7 (M2, AF13)
B2PA12 (D12, AF13), PB2 (L4, AF10)
B3PA11 (C13, AF13)
B4PA10 (E12, AF14)
B5PA9 (D13, AF14)
B6PA8 (E13, AF13)
B7PA2 (K1, AF13), PA6 (M1, AF12)
CLKPA5 (L3, AF14)
DEPA3 (J5, AF13), PB14 (J9, AF13)
G0PF7 (G4, AF13)
G1PF8 (F1, AF13)
G2PA1 (L1, AF13), PB1 (M3, AF10)
G3PA0 (J1, AF13)
G4PB13 (M12, AF10)
G5PB12 (J8, AF13)
G6PB11 (N12, AF13)
G7PB10 (L11, AF13), PB15 (N13, AF10)
HSYNCPG2 (B6, AF13), PA6 (M1, AF14)
R0PF9 (G5, AF13), PD8 (J7, AF13)
R1PD9 (N11, AF13)
R2PB5 (B4, AF10), PF0 (D6, AF11)
R3PB4(NJTRST) (E6, AF13), PA4 (L2, AF12)
R4PB3(JTDO/TRACESWO) (A4, AF13), PA7 (M2, AF10)
R5PA15(JTDI) (A13, AF13)
R6PG1 (B9, AF13)
R7PG0 (D8, AF13)
VSYNCPE11 (A11, AF11), PB0 (K5, AF14)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE2 (B3, AF1)
CCK1PE5 (F5, AF1)
SDI0PD6 (B7, AF3), PE4 (E3, AF3), PE6 (F4, AF3), PC1 (H5, AF3), PB2 (L4, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (C12, AF0)
JTDIPA15(JTDI) (A13, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (A4, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (B13, AF0)
NJTRSTPB4(NJTRST) (E6, AF0)
TRACECLKPE2 (B3, AF0)
TRACED0PE3 (D3, AF0), PC1 (H5, AF0)
TRACED1PE4 (E3, AF0), PC8 (F12, AF0)
TRACED2PD2 (E9, AF0), PE5 (F5, AF0)
TRACED3PC12 (C11, AF0), PE6 (F4, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E13, AF0)
MCO_2PC9 (F10, AF0)
OSC_INPH0-OSC_IN (G2)
OSC_OUTPH1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN(OSC32_IN) (C2)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (C1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA6 (M1, AF0)
PWR_CSTOPPA5 (L3, AF0)
PWR_WKUP1PA0 (J1)
PWR_WKUP2PA2 (K1)
PWR_WKUP3PC13 (E4)
PWR_WKUP4PC1 (H5)
TAMP_IN1PC13 (E4)
TAMP_IN2PB9 (D4)
TAMP_IN3PE1 (D5)
TAMP_IN4PE0 (A3)
TAMP_IN5PD5 (A7)
TAMP_IN6PD4 (B10)
TAMP_IN7PC1 (H5)
TAMP_IN8PD10 (M11)
TAMP_OUT1PB9 (D4)
TAMP_OUT2PC13 (E4)
TAMP_OUT3PD4 (B10)
TAMP_OUT4PD5 (A7)
TAMP_OUT5PE0 (A3)
TAMP_OUT6PE1 (D5)
TAMP_OUT7PD10 (M11)
TAMP_OUT8PC1 (H5)

Блоки без собственных выводов: USB_OTG_FS1 (USB On-The-Go Full Speed), XSPI1 (расширенный SPI для памяти), XSPI2 (расширенный SPI для памяти), HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций).

Таблица выводов

Все 169 шариков корпуса UFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PB8ввод-выводDCMIPP_D6 (AF13), ETH_MII_TXD3 (AF11), FDCAN1_RX (AF9), FMC_D9 (AF14), FMC_DA9 (AF14), I2C1_SCL (AF4), I3C1_SCL (AF4), PSSI_D6 (AF6), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8), USART3_CK (AF3)
A2PB6ввод-выводCEC (AF5), DCMIPP_D5 (AF13), ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I3C1_SCL (AF4), LPUART1_TX (AF8), PSSI_D5 (AF6), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
A3PE0ввод-выводDCMIPP_D2 (AF13), FMC_D9 (AF12), FMC_DA9 (AF12), LPTIM2_ETR (AF3), PSSI_D2 (AF9), SAI2_MCLK_A (AF10), TAMP_IN4, TAMP_OUT5, TIM4_ETR (AF2), UART8_RX (AF8)
A4PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DCMIPP_HSYNC (AF4), DEBUG_JTDO-SWO (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), LPTIM4_IN1 (AF3), LTDC_R4 (AF13), PSSI_DE (AF14), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
A5PF1ввод-выводFMC_A9 (AF12), I2C2_SCL (AF4)
A6PD7ввод-выводDCMIPP_D2 (AF13), ETH_MII_RX_CLK (AF4), ETH_RMII_REF_CLK (AF4), FMC_D8 (AF12), FMC_DA8 (AF12), I2S1_SDO (AF5), PSSI_D2 (AF6), SDMMC2_CMD (AF11), SPDIFRX_IN0 (AF9), SPI1_MOSI (AF5), USART2_CK (AF7)
A7PD5ввод-выводDCMIPP_PIXCLK (AF5), FMC_NCE (AF10), FMC_NE2 (AF12), PSSI_PDCK (AF6), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), USART2_TX (AF7)
A8PM11ввод-выводADC1_EXTI11, ADC2_EXTI11, SPI5_SCK (AF5), USB_OTG_FS_DP (AF10)
A9VDD50USBпитание—
A10PE13ввод-выводFMC_SDNCAS (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
A11PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_SDNWE (AF12), LTDC_VSYNC (AF11), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
A12PC10ввод-выводDCMIPP_D14 (AF13), I2S3_CK (AF6), PSSI_D14 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TIM1_BKIN (AF1), UART4_TX (AF8), USART3_TX (AF7)
A13PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_R5 (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
B1VBATпитание—
B2PB7ввод-выводDCMIPP_D1 (AF5), DCMIPP_VSYNC (AF13), ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), FMC_SDCKE1 (AF12), I2C1_SDA (AF4), I3C1_SDA (AF4), LPUART1_RX (AF8), PSSI_D1 (AF9), PSSI_RDY (AF6), TIM17_CH1N (AF1), TIM4_CH2 (AF2), UART5_TX (AF14), USART1_RX (AF7)
B3PE2ввод-выводADF1_CCK0 (AF1), DEBUG_TRACECLK (AF0), ETH_MII_TXD3 (AF11), FMC_D11 (AF12), FMC_DA11 (AF12), LPTIM5_IN1 (AF3), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), TIM1_CH2N (AF14)
B4PB5ввод-выводDCMIPP_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_D12 (AF12), FMC_DA12 (AF12), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LPTIM4_OUT (AF3), LTDC_R2 (AF10), PSSI_D10 (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14)
B5PF2ввод-выводDCMIPP_D14 (AF5), FMC_A10 (AF12), I2C2_SMBA (AF4), PSSI_D14 (AF9)
B6PG2ввод-выводLTDC_HSYNC (AF13)
B7PD6ввод-выводADF1_SDI0 (AF3), DCMIPP_D10 (AF13), ETH_CLK (AF4), FMC_INT (AF10), FMC_NE3 (AF12), I2S3_SDO (AF5), PSSI_D10 (AF9), SAI1_D1 (AF2), SAI1_SCK_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
B8PM12ввод-выводSPI5_NSS (AF5), USB_OTG_FS_DM (AF10)
B9PG1ввод-выводLTDC_R6 (AF13)
B10PD4ввод-выводDCMIPP_HSYNC (AF5), ETH_PHY_INTN (AF11), FMC_NL (AF12), PSSI_DE (AF6), TAMP_IN6, TAMP_OUT3, USART2_DE (AF7), USART2_RTS (AF7)
B11PD1ввод-выводFDCAN1_TX (AF9), FMC_A7 (AF12), FMC_A23 (AF7), UART4_TX (AF8)
B12PD0ввод-выводDCMIPP_HSYNC (AF13), FDCAN1_RX (AF9), FMC_A6 (AF12), FMC_A22 (AF7), PSSI_DE (AF6), UART4_RX (AF8)
B13PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
C1PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C2PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
C3VDDпитание—
C4VSSпитание—
C5VDDпитание—
C6VSSпитание—
C7PM14ввод-выводSPI5_MISO (AF5), USB_OTG_FS_VBUS (AF10)
C8VDD33USBпитание—
C9VSSпитание—
C10VDDпитание—
C11PC12ввод-выводDCMIPP_D9 (AF13), DEBUG_TRACED3 (AF0), I2S3_SDO (AF6), I2S6_CK (AF5), PSSI_D9 (AF9), SDMMC1_CK (AF11), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), TIM1_CH4 (AF1), UART5_TX (AF8), USART3_CK (AF7)
C12PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
C13PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), FMC_D1 (AF12), FMC_DA1 (AF12), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_B3 (AF13), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7)
D1VDDSMPSпитание—
D2VSSSMPSпитание—
D3PE3ввод-выводDEBUG_TRACED0 (AF0), ETH_MII_RXD3 (AF11), FMC_D12 (AF12), FMC_DA12 (AF12), LPTIM5_ETR (AF3), SAI1_SD_B (AF6), TIM15_BKIN (AF4)
D4PB9ввод-выводDCMIPP_D7 (AF13), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2S2_WS (AF5), I3C1_SDA (AF4), PSSI_D7 (AF6), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TAMP_IN2, TAMP_OUT1, TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
D5PE1ввод-выводDCMIPP_D3 (AF13), FMC_D10 (AF12), FMC_DA10 (AF12), LPTIM2_CH2 (AF3), PSSI_D3 (AF9), TAMP_IN3, TAMP_OUT6, UART8_TX (AF8)
D6PF0ввод-выводFMC_A8 (AF12), I2C2_SDA (AF4), LTDC_R2 (AF11)
D7PM13ввод-выводSPI5_MOSI (AF5), USB_OTG_FS_ID (AF10)
D8PG0ввод-выводLTDC_R7 (AF13), TIM1_CH4N (AF1)
D9PD3ввод-выводDCMIPP_D5 (AF13), FMC_NWAIT (AF12), I2S2_CK (AF5), LTDC_B1 (AF14), PSSI_D5 (AF6), SPI2_SCK (AF5), TIM1_CH3N (AF1), USART2_CTS (AF7), USART2_NSS (AF7)
D10PE14ввод-выводFMC_SDNE0 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
D11VSSпитание—
D12PA12ввод-выводFDCAN1_TX (AF9), FMC_D0 (AF12), FMC_DA0 (AF12), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_B2 (AF13), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7)
D13PA9ввод-выводDCMIPP_D0 (AF13), FMC_D3 (AF12), FMC_DA3 (AF12), I2C3_SDA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_B5 (AF14), PSSI_D0 (AF6), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
E1VFBSMPSпитание—
E2VLXSMPSпитание—
E3PE4ввод-выводADF1_SDI0 (AF3), DCMIPP_D4 (AF13), DEBUG_TRACED1 (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), PSSI_D4 (AF9), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF4)
E4PC13ввод-выводPWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
E5VCAP4питание—
E6PB4(NJTRST)ввод-выводDCMIPP_VSYNC (AF4), DEBUG_NJTRST (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), LPTIM4_ETR (AF3), LTDC_R3 (AF13), PSSI_RDY (AF14), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
E7BOOT0загрузка—
E8PE12ввод-выводFMC_SDNRAS (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
E9PD2ввод-выводDCMIPP_D11 (AF13), DEBUG_TRACED2 (AF0), PSSI_D11 (AF6), SDMMC1_CMD (AF11), TIM15_BKIN (AF4), TIM1_ETR (AF1), TIM3_ETR (AF2), UART5_RX (AF8)
E10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4 (AF13), I2S3_SDI (AF6), PSSI_D4 (AF9), SDMMC1_D3 (AF11), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
E11VDDпитание—
E12PA10ввод-выводDCMIPP_D1 (AF13), FMC_D2 (AF12), FMC_DA2 (AF12), LPUART1_RX (AF3), LTDC_B4 (AF14), MDIOS_MDIO (AF11), PSSI_D1 (AF6), TIM1_CH3 (AF1), USART1_RX (AF7)
E13PA8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), I2C3_SCL (AF4), LTDC_B6 (AF13), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
F1PF8ввод-выводDCMIPP_PIXCLK (AF4), FMC_A19 (AF12), LTDC_G1 (AF13), PSSI_PDCK (AF8), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), TIM16_CH1N (AF1), UART7_DE (AF7), UART7_RTS (AF7)
F2PF6ввод-выводFMC_A17 (AF12), FMC_ALE (AF10), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM16_CH1 (AF1), UART7_RX (AF7)
F3VSSпитание—
F4PE6ввод-выводADF1_SDI0 (AF3), DCMIPP_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), PSSI_D7 (AF9), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1)
F5PE5ввод-выводADF1_CCK1 (AF1), DCMIPP_D6 (AF13), DEBUG_TRACED2 (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), PSSI_D6 (AF9), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF4)
F6VDDLDOпитание—
F7VSSпитание—
F8VDDLDOпитание—
F9VCAP3питание—
F10PC9ввод-выводDCMIPP_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), PSSI_D3 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF11), TIM3_CH4 (AF2), UART5_CTS (AF8)
F11VSSпитание—
F12PC8ввод-выводDCMIPP_D2 (AF13), DEBUG_TRACED1 (AF0), I2C3_SMBA (AF4), PSSI_D2 (AF9), SDMMC1_D0 (AF11), TIM3_CH3 (AF2), UART5_DE (AF8), UART5_RTS (AF8)
F13PC6ввод-выводDCMIPP_D0 (AF13), I2S2_MCK (AF5), PSSI_D0 (AF9), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF11), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM9_CH1 (AF3)
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2PH0-OSC_INввод-выводRCC_OSC_IN
G3VDDпитание—
G4PF7ввод-выводFMC_A18 (AF12), LTDC_G0 (AF13), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM17_CH1 (AF1), UART7_TX (AF7)
G5PF9ввод-выводFMC_A21 (AF12), LTDC_R0 (AF13), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), TIM17_CH1N (AF1), UART7_CTS (AF7)
G6VSSпитание—
G7VSSпитание—
G8VSSпитание—
G9PC7ввод-выводDCMIPP_D1 (AF13), DEBUG_TRGIO (AF0), I2S3_MCK (AF6), PSSI_D1 (AF9), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF11), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM9_CH2 (AF3)
G10PN1ввод-выводFMC_NBL0 (AF12), XSPIM_P2_NCS1 (AF9)
G11VDDXSPI2питание—
G12PN11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D7 (AF12), FMC_DA7 (AF12), XSPIM_P2_IO7 (AF9)
G13PN3ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), XSPIM_P2_IO1 (AF9)
H1PC3ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK (AF11), FMC_A2 (AF12), FMC_A18 (AF7), I2S2_SDO (AF5), SPI2_MOSI (AF5), TIM1_CH2 (AF1)
H2PC2ввод-выводADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2 (AF11), FMC_A1 (AF12), FMC_A17 (AF9), I2S2_SDI (AF5), SPI2_MISO (AF5), TIM1_CH1 (AF1)
H3PC0ввод-выводADC1_INP10, ADC2_INP10, FMC_NBL1 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), SAI2_FS_B (AF8)
H4NRSTсброс—
H5PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADF1_SDI0 (AF3), DEBUG_TRACED0 (AF0), ETH_MDC (AF11), FMC_A0 (AF12), FMC_A16 (AF7), I2S2_SDO (AF5), MDIOS_MDC (AF14), PWR_WKUP4, SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF9), SPI2_MOSI (AF5), TAMP_IN7, TAMP_OUT8
H6VDDLDOпитание—
H7VSSпитание—
H8VDDLDOпитание—
H9VCAP2питание—
H10VDDXSPI2питание—
H11VSSпитание—
H12PN10ввод-выводFMC_D6 (AF12), FMC_DA6 (AF12), XSPIM_P2_IO6 (AF9)
H13PN0ввод-выводFMC_NE4 (AF12), XSPIM_P2_DQS0 (AF9)
J1PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7 (AF12), FMC_DA7 (AF12), I2S6_WS (AF5), LTDC_G3 (AF13), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM5_CH1 (AF2), TIM9_CH1 (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
J2VSSпитание—
J3VREFMпитание—
J4VSSAпитание—
J5PA3ввод-выводADC1_INP15, ADC2_INP15, ETH_MII_COL (AF11), GFXTIM_FCKCAL (AF12), GFXTIM_LCKCAL (AF8), I2S6_MCK (AF5), LPTIM3_CH1 (AF3), LTDC_DE (AF13), SPI1_RDY (AF10), SPI4_RDY (AF6), SPI5_RDY (AF9), TIM15_CH2 (AF4), TIM1_CH3 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
J6VCAP1питание—
J7PD8ввод-выводETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), FMC_NBL0 (AF12), LTDC_R0 (AF13), SPDIFRX_IN1 (AF9), USART3_TX (AF7)
J8PB12ввод-выводFDCAN2_RX (AF9), FMC_D9 (AF12), FMC_DA9 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), LPTIM2_IN2 (AF3), LTDC_G5 (AF13), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), USART3_CK (AF7)
J9PB14ввод-выводFMC_NE1 (AF12), I2S2_SDI (AF5), LPTIM2_CH2 (AF3), LTDC_DE (AF13), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
J10PN12ввод-выводXSPIM_P2_NCS2 (AF9)
J11VDDXSPI2питание—
J12PN9ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), XSPIM_P2_IO5 (AF9)
J13PN2ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), XSPIM_P2_IO0 (AF9)
K1PA2ввод-выводADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), FMC_D5 (AF12), FMC_DA5 (AF12), LPTIM3_IN2 (AF3), LTDC_B7 (AF13), MDIOS_MDIO (AF14), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
K2VDDпитание—
K3VREFPпитание—
K4VDDAпитание—
K5PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), GFXTIM_TE (AF12), I2S1_CK (AF5), LTDC_VSYNC (AF14), SPI1_SCK (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM9_CH1 (AF3), UART4_CTS (AF8)
K6PE7ввод-выводFMC_A4 (AF12), FMC_A20 (AF9), SAI2_SD_B (AF10), TIM1_ETR (AF1), UART7_RX (AF7)
K7PO1ввод-выводXSPIM_P1_NCS2 (AF9)
K8VDDXSPI1питание—
K9PO0ввод-выводXSPIM_P1_NCS1 (AF9)
K10VDDпитание—
K11VSSпитание—
K12PN7ввод-выводFMC_CLK (AF12), XSPIM_P2_NCLK (AF9)
K13PN6ввод-выводFMC_SDCLK (AF12), XSPIM_P2_CLK (AF9)
L1PA1ввод-выводADC1_INP1, ADC2_INP1, DCMIPP_D0 (AF5), ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), FMC_D6 (AF12), FMC_DA6 (AF12), LPTIM3_IN1 (AF3), LTDC_G2 (AF13), PSSI_D0 (AF6), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
L2PA4ввод-выводADC1_INP18, DCMIPP_HSYNC (AF13), ETH_MDIO (AF11), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LPTIM3_CH2 (AF3), LTDC_R3 (AF12), PSSI_DE (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
L3PA5ввод-выводADC2_INP18, DCMIPP_D8 (AF13), FMC_NOE (AF12), I2S1_CK (AF5), I2S6_CK (AF8), LTDC_CLK (AF14), PSSI_D8 (AF6), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
L4PB2ввод-выводADF1_SDI0 (AF3), FMC_NWE (AF12), I2S3_SDO (AF7), LTDC_B2 (AF10), RTC_OUT2 (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
L5VDDпитание—
L6VSSпитание—
L7VDDXSPI1питание—
L8VSSпитание—
L9VDDXSPI1питание—
L10VSSпитание—
L11PB10ввод-выводETH_MII_RX_ER (AF11), FMC_D11 (AF12), FMC_DA11 (AF12), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G7 (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
L12PN4ввод-выводFMC_D2 (AF12), FMC_DA2 (AF12), XSPIM_P2_IO2 (AF9)
L13PN5ввод-выводFMC_D3 (AF12), FMC_DA3 (AF12), XSPIM_P2_IO3 (AF9)
M1PA6ввод-выводADC1_INP3, ADC2_INP3, DCMIPP_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LPTIM3_ETR (AF3), LTDC_B7 (AF12), LTDC_HSYNC (AF14), MDIOS_MDC (AF11), PSSI_PDCK (AF6), PWR_CSLEEP (AF0), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
M2PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV (AF11), ETH_RMII_CRS_DV (AF11), FMC_INT (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_B1 (AF13), LTDC_R4 (AF10), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
M3PB1ввод-выводADC1_INP5, ADC2_INP5, ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), FDCAN2_TX (AF9), FMC_NOE (AF12), LTDC_G2 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM9_CH2 (AF3)
M4PE8ввод-выводFMC_A12 (AF12), TIM1_CH1N (AF1), UART7_TX (AF7)
M5PE9ввод-выводFMC_A14 (AF12), FMC_BA0 (AF14), TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7)
M6PP2ввод-выводXSPIM_P1_IO2 (AF9)
M7PO5ввод-выводXSPIM_P1_NCLK (AF9)
M8PP5ввод-выводXSPIM_P1_IO5 (AF9)
M9PP6ввод-выводXSPIM_P1_IO6 (AF9)
M10PP7ввод-выводXSPIM_P1_IO7 (AF9)
M11PD10ввод-выводDCMIPP_D4 (AF5), FMC_CLK (AF12), LTDC_B0 (AF13), PSSI_D4 (AF8), SPI1_RDY (AF10), SPI4_RDY (AF6), SPI5_RDY (AF9), TAMP_IN8, TAMP_OUT7, TIM1_CH4 (AF1), USART3_CK (AF7)
M12PB13ввод-выводDCMIPP_D2 (AF13), ETH_MII_RXD3 (AF11), FDCAN2_TX (AF9), FMC_D8 (AF12), FMC_DA8 (AF12), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LTDC_G4 (AF10), PSSI_D2 (AF8), SDMMC1_D0 (AF6), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7)
M13PN8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), XSPIM_P2_IO4 (AF9)
N1PC4ввод-выводADC1_INP4, ADC2_INP4, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), FMC_A3 (AF12), FMC_A19 (AF7), I2S1_MCK (AF5), SPDIFRX_IN2 (AF9)
N2PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, DCMIPP_D15 (AF4), ETH_MII_RXD1 (AF11), ETH_RMII_RXD1 (AF11), FMC_A5 (AF12), FMC_A21 (AF7), PSSI_D15 (AF6), SAI1_D3 (AF2), SPDIFRX_IN3 (AF9)
N3PF11ввод-выводADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D12 (AF13), FMC_A23 (AF12), LTDC_B0 (AF14), PSSI_D12 (AF9), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
N4PE10ввод-выводFMC_A15 (AF12), FMC_BA1 (AF14), TIM1_CH2N (AF1), UART7_CTS (AF7)
N5PP4ввод-выводXSPIM_P1_IO4 (AF9)
N6PP3ввод-выводXSPIM_P1_IO3 (AF9)
N7PO4ввод-выводXSPIM_P1_CLK (AF9)
N8PP0ввод-выводXSPIM_P1_IO0 (AF9)
N9PO2ввод-выводXSPIM_P1_DQS0 (AF9)
N10PP1ввод-выводXSPIM_P1_IO1 (AF9)
N11PD9ввод-выводFMC_SDCLK (AF12), LTDC_R1 (AF13), USART3_RX (AF7)
N12PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), FMC_D10 (AF12), FMC_DA10 (AF12), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G6 (AF13), TIM2_CH4 (AF1), USART3_RX (AF7)
N13PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A20 (AF12), I2S2_SDO (AF5), LTDC_G7 (AF10), PWR_PVD_IN, RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), UART4_CTS (AF8), USART1_RX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB1резервное питание: часы реального времени и резервные регистры
VCAP1J6—
VCAP2H9—
VCAP3F9—
VCAP4E5—
VDDC3, C5, C10, E11, G3, K2, K10, L5питание цифровой части и линий ввода-вывода
VDD33USBC8—
VDD50USBA9—
VDDAK4питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDOF6, F8, H6, H8—
VDDSMPSD1—
VDDXSPI1K8, L7, L9—
VDDXSPI2G11, H10, J11—
VFBSMPSE1—
VLXSMPSE2—
VREFMJ3—
VREFPK3—
VSSC4, C6, C9, D11, F3, F7, F11, G6, G7, G8, H7, H11, J2, K11, L6, L8, L10общий провод (земля)
VSSAJ4общий провод аналоговой части
VSSSMPSD2—
NRSTH4сброс, активный уровень — низкий
BOOT0E7выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H7S7A8Ix. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7S7A8STM32H7S7A8Ix64 КБ620 КБ

Линейка STM32H7R7/7S7, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7S7A8. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7S7A8I6UFBGA 169, 7×7×0,6 мм, шаг 0,5 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7R7A8STM32H7R7/7S7169 из 169выводы совпадают полностьютолько у этого: CRYP, PKA

Частые вопросы

На каких выводах USART1 у STM32H7S7A8?

В корпусе UFBGA169 сигнал USART1_TX выведен на PB6 (шарик A2, AF7) или PA9 (шарик D13, AF7) или PB14 (шарик J9, AF4), USART1_RX — на PB7 (шарик B2, AF7) или PA10 (шарик E12, AF7) или PB15 (шарик N13, AF4).

Где у STM32H7S7A8 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик B13, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик C12, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7S7A8?

I2C1_SCL — PB8 (шарик A1, AF4) или PB6 (шарик A2, AF4), I2C1_SDA — PB7 (шарик B2, AF4) или PB9 (шарик D4, AF4).

Сколько выводов ввода-вывода у STM32H7S7A8 в корпусе UFBGA169?

117 из 169. Ещё 50 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
