STM32H7S7I8 в корпусе UFBGA176: распиновка

STM32H7S7I8 — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 600 МГц: 64 КБ флеш-памяти и 620 КБ ОЗУ. Корпус UFBGA176 — 201 шарик, из них 122 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 600 МГц
Флеш-память
64 КБ
ОЗУ
620 КБ
Корпус
UFBGA176, 201 шарик
Линий ввода-вывода
122
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA176

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H7S7I8 в корпусе UFBGA176, вид сверхуABCDEFGHJKLMNPR123456789101112131415VSS — шарик A1VSSPB6 — шарик A2: CEC, DCMIPP_D5, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I3C1_SCL, LPUART1_TX, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TXPB6PB5 — шарик A3: DCMIPP_D10, ETH_PPS_OUT, FDCAN2_RX, FMC_D12, FMC_DA12, I2C1_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LPTIM4_OUT, LTDC_R2, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RXPB5PF3 — шарик A4: DCMIPP_D9, ETH_MII_CRS, FMC_A11, PSSI_D9PF3PF1 — шарик A5: FMC_A9, I2C2_SCLPF1PG3 — шарик A6: DCMIPP_HSYNC, ETH_PPS_OUT, FMC_D21, PSSI_DEPG3PD7 — шарик A7: DCMIPP_D2, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FMC_D8, FMC_DA8, I2S1_SDO, PSSI_D2, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CKPD7PD5 — шарик A8: DCMIPP_PIXCLK, FMC_NCE, FMC_NE2, PSSI_PDCK, TAMP_IN5, TAMP_OUT4, TIM1_CH4N, USART2_TXPD5PM14 — шарик A9: SPI5_MISO, USB_OTG_FS_VBUSPM14PM11 — шарик A10: ADC1_EXTI11, ADC2_EXTI11, SPI5_SCK, USB_OTG_FS_DPPM11PD4 — шарик A11: DCMIPP_HSYNC, ETH_PHY_INTN, FMC_NL, PSSI_DE, TAMP_IN6, TAMP_OUT3, USART2_DE, USART2_RTSPD4PE15 — шарик A12: ADC1_EXTI15, ADC2_EXTI15, FMC_SDCKE0, GFXTIM_FCKCAL, GFXTIM_LCKCAL, TIM1_BKINPE15PE11 — шарик A13: ADC1_EXTI11, ADC2_EXTI11, FMC_SDNWE, LTDC_VSYNC, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PD1 — шарик A14: FDCAN1_TX, FMC_A7, FMC_A23, UART4_TXPD1VSS — шарик A15VSSPB8 — шарик B1: DCMIPP_D6, ETH_MII_TXD3, FDCAN1_RX, FMC_D9, FMC_DA9, I2C1_SCL, I3C1_SCL, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RX, USART3_CKPB8PE1 — шарик B2: DCMIPP_D3, FMC_D10, FMC_DA10, LPTIM2_CH2, PSSI_D3, TAMP_IN3, TAMP_OUT6, UART8_TXPE1PE2 — шарик B3: ADF1_CCK0, DEBUG_TRACECLK, ETH_MII_TXD3, FMC_D11, FMC_DA11, LPTIM5_IN1, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK, TIM1_CH2NPE2PB3(JTDO/TRACESWO) — шарик B4: CRS_SYNC, DCMIPP_HSYNC, DEBUG_JTDO-SWO, FMC_D14, FMC_DA14, I2S1_CK, I2S3_CK, I2S6_CK, LPTIM4_IN1, LTDC_R4, PSSI_DE, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RXPB3PF4 — шарик B5: DCMIPP_D8, ETH_MII_TX_ER, FMC_A13, PSSI_D8PF4PF0 — шарик B6: FMC_A8, I2C2_SDA, LTDC_R2PF0PD6 — шарик B7: ADF1_SDI0, DCMIPP_D10, ETH_CLK, FMC_INT, FMC_NE3, I2S3_SDO, PSSI_D10, SAI1_D1, SAI1_SCK_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6BOOT0 — шарик B8BOOT0PM13 — шарик B9: SPI5_MOSI, USB_OTG_FS_IDPM13PM12 — шарик B10: SPI5_NSS, USB_OTG_FS_DMPM12PG0 — шарик B11: LTDC_R7, TIM1_CH4NPG0PE13 — шарик B12: FMC_SDNCAS, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PE12 — шарик B13: FMC_SDNRAS, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PD0 — шарик B14: DCMIPP_HSYNC, FDCAN1_RX, FMC_A6, FMC_A22, PSSI_DE, UART4_RXPD0PC12 — шарик B15: DCMIPP_D9, DEBUG_TRACED3, I2S3_SDO, I2S6_CK, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, TIM1_CH4, UART5_TX, USART3_CKPC12VBAT — шарик C1VBATPB9 — шарик C2: DCMIPP_D7, FDCAN1_TX, I2C1_SDA, I2S2_WS, I3C1_SDA, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TAMP_IN2, TAMP_OUT1, TIM17_CH1, TIM4_CH4, UART4_TXPB9PB7 — шарик C3: DCMIPP_D1, DCMIPP_VSYNC, ETH_MII_TXD1, ETH_RMII_TXD1, FMC_SDCKE1, I2C1_SDA, I3C1_SDA, LPUART1_RX, PSSI_D1, PSSI_RDY, TIM17_CH1N, TIM4_CH2, UART5_TX, USART1_RXPB7PE0 — шарик C4: DCMIPP_D2, FMC_D9, FMC_DA9, LPTIM2_ETR, PSSI_D2, SAI2_MCLK_A, TAMP_IN4, TAMP_OUT5, TIM4_ETR, UART8_RXPE0PB4(NJTRST) — шарик C5: DCMIPP_VSYNC, DEBUG_NJTRST, FMC_D13, FMC_DA13, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, LPTIM4_ETR, LTDC_R3, PSSI_RDY, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4PF2 — шарик C6: DCMIPP_D14, FMC_A10, I2C2_SMBA, PSSI_D14PF2PG2 — шарик C7: LTDC_HSYNCPG2VSS — шарик C8VSSVDD50USB — шарик C9VDD50USBPG1 — шарик C10: LTDC_R6PG1PD3 — шарик C11: DCMIPP_D5, FMC_NWAIT, I2S2_CK, LTDC_B1, PSSI_D5, SPI2_SCK, TIM1_CH3N, USART2_CTS, USART2_NSSPD3PE14 — шарик C12: FMC_SDNE0, GFXTIM_FCKCAL, GFXTIM_LCKCAL, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PD2 — шарик C13: DCMIPP_D11, DEBUG_TRACED2, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM1_ETR, TIM3_ETR, UART5_RXPD2PC11 — шарик C14: ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4, I2S3_SDI, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PA15(JTDI) — шарик C15: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, FMC_D15, FMC_DA15, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_R5, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PC14-OSC32_IN(OSC32_IN) — шарик D1: RCC_OSC32_INPC14VSS — шарик D2VSSPC13 — шарик D3: PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13VDD — шарик D4VDDVSS — шарик D5VSSVSS — шарик D6VSSVDD — шарик D7VDDVSS — шарик D8VSSVDD33USB — шарик D9VDD33USBVDD — шарик D10VDDVSS — шарик D11VSSVSS — шарик D12VSSPC10 — шарик D13: DCMIPP_D14, I2S3_CK, PSSI_D14, SDMMC1_D2, SPI3_SCK, TIM1_BKIN, UART4_TX, USART3_TXPC10PA13(JTMS/SWDIO) — шарик D14: DEBUG_JTMS-SWDIOPA13PA11 — шарик D15: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, FMC_D1, FMC_DA1, I2S2_WS, LPUART1_CTS, LTDC_B3, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSSPA11VSS — шарик E1VSSPC15-OSC32_OUT(OSC32_OUT) — шарик E2: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VSS — шарик E3VSSVSS — шарик E4VSSVSS — шарик E12VSSPA14(JTCK/SWCLK) — шарик E13: DEBUG_JTCK-SWCLKPA14PA12 — шарик E14: FDCAN1_TX, FMC_D0, FMC_DA0, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_B2, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTSPA12PA9 — шарик E15: DCMIPP_D0, FMC_D3, FMC_DA3, I2C3_SDA, I2S2_CK, LPUART1_TX, LTDC_B5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TXPA9PE5 — шарик F1: ADF1_CCK1, DCMIPP_D6, DEBUG_TRACED2, FMC_D14, FMC_DA14, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM15_CH1PE5PE3 — шарик F2: DEBUG_TRACED0, ETH_MII_RXD3, FMC_D12, FMC_DA12, LPTIM5_ETR, SAI1_SD_B, TIM15_BKINPE3PE4 — шарик F3: ADF1_SDI0, DCMIPP_D4, DEBUG_TRACED1, FMC_D13, FMC_DA13, PSSI_D4, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM15_CH1NPE4VSS — шарик F4VSSVCAP4 — шарик F6VCAP4VSS — шарик F7VSSVSS — шарик F8VSSVSS — шарик F9VSSVSS — шарик F10VSSVDD — шарик F12VDDPA10 — шарик F13: DCMIPP_D1, FMC_D2, FMC_DA2, LPUART1_RX, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RXPA10PA8 — шарик F14: FMC_D4, FMC_DA4, I2C3_SCL, LTDC_B6, RCC_MCO_1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOFPA8PC8 — шарик F15: DCMIPP_D2, DEBUG_TRACED1, I2C3_SMBA, PSSI_D2, SDMMC1_D0, TIM3_CH3, UART5_DE, UART5_RTSPC8VSSSMPS — шарик G1VSSSMPSVLXSMPS — шарик G2VLXSMPSPE6 — шарик G3: ADF1_SDI0, DCMIPP_D7, DEBUG_TRACED3, FMC_D15, FMC_DA15, PSSI_D7, SAI1_D1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, TIM15_CH2, TIM1_BKIN2PE6VDD — шарик G4VDDVSS — шарик G6VSSVDDLDO — шарик G7VDDLDOVSS — шарик G8VSSVDDLDO — шарик G9VDDLDOVCAP3 — шарик G10VCAP3VSS — шарик G12VSSPC9 — шарик G13: DCMIPP_D3, I2C3_SDA, I2S_CKIN, PSSI_D3, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, UART5_CTSPC9PC7 — шарик G14: DCMIPP_D1, DEBUG_TRGIO, I2S3_MCK, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM9_CH2PC7PC6 — шарик G15: DCMIPP_D0, I2S2_MCK, PSSI_D0, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM9_CH1PC6VFBSMPS — шарик H1VFBSMPSVDDSMPS — шарик H2VDDSMPSPF5 — шарик H3: DCMIPP_D15, ETH_MII_RXD2, FMC_A16, FMC_CLE, PSSI_D15PF5VSS — шарик H4VSSVSS — шарик H6VSSVSS — шарик H7VSSVDDLDO — шарик H8VDDLDOVSS — шарик H9VSSVDDXSPI2 — шарик H10VDDXSPI2VSS — шарик H12VSSVSS — шарик H13VSSPN1 — шарик H14: FMC_NBL0, XSPIM_P2_NCS1PN1PN3 — шарик H15: FMC_D1, FMC_DA1, XSPIM_P2_IO1PN3PF6 — шарик J1: FMC_A17, FMC_ALE, SAI1_SD_B, SPI5_NSS, TIM16_CH1, UART7_RXPF6PF8 — шарик J2: DCMIPP_PIXCLK, FMC_A19, LTDC_G1, PSSI_PDCK, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, TIM16_CH1N, UART7_DE, UART7_RTSPF8PF7 — шарик J3: FMC_A18, LTDC_G0, SAI1_MCLK_B, SPI5_SCK, TIM17_CH1, UART7_TXPF7VSS — шарик J4VSSVSS — шарик J6VSSVDDLDO — шарик J7VDDLDOVSS — шарик J8VSSVDDLDO — шарик J9VDDLDOVSSUSB — шарик J10VSSUSBVDDXSPI2 — шарик J12VDDXSPI2PN10 — шарик J13: FMC_D6, FMC_DA6, XSPIM_P2_IO6PN10PN11 — шарик J14: ADC1_EXTI11, ADC2_EXTI11, FMC_D7, FMC_DA7, XSPIM_P2_IO7PN11PN0 — шарик J15: FMC_NE4, XSPIM_P2_DQS0PN0PF10 — шарик K1: DCMIPP_D11, DCMIPP_D15, FMC_A22, LTDC_R1, PSSI_D11, PSSI_D15, SAI1_D3, TIM16_BKINPF10PF9 — шарик K2: FMC_A21, LTDC_R0, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, TIM17_CH1N, UART7_CTSPF9VSS — шарик K3VSSVDD — шарик K4VDDVSS — шарик K6VSSVCAP1 — шарик K7VCAP1VSS — шарик K8VSSVDDXSPI1 — шарик K9VDDXSPI1VCAP2 — шарик K10VCAP2VSS — шарик K12VSSPB14 — шарик K13: FMC_NE1, I2S2_SDI, LPTIM2_CH2, LTDC_DE, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14PN9 — шарик K14: FMC_D5, FMC_DA5, XSPIM_P2_IO5PN9PN2 — шарик K15: FMC_D0, FMC_DA0, XSPIM_P2_IO0PN2VSS — шарик L1VSSPH0-OSC_IN — шарик L2: RCC_OSC_INPH0VSS — шарик L3VSSVSSA — шарик L4VSSAVDDXSPI2 — шарик L12VDDXSPI2PB12 — шарик L13: FDCAN2_RX, FMC_D9, FMC_DA9, I2C2_SMBA, I2S2_WS, LPTIM2_IN2, LTDC_G5, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CKPB12PN7 — шарик L14: FMC_CLK, XSPIM_P2_NCLKPN7PN6 — шарик L15: FMC_SDCLK, XSPIM_P2_CLKPN6PH1-OSC_OUT — шарик M1: RCC_OSC_OUTPH1NRST — шарик M2NRSTVREFP — шарик M3VREFPVDDA — шарик M4VDDAPA4 — шарик M5: ADC1_INP18, DCMIPP_HSYNC, ETH_MDIO, I2S1_WS, I2S3_WS, I2S6_WS, LPTIM3_CH2, LTDC_R3, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CKPA4VDD — шарик M6VDDVSS — шарик M7VSSVDDXSPI1 — шарик M8VDDXSPI1VSS — шарик M9VSSVDDXSPI1 — шарик M10VDDXSPI1VSS — шарик M11VSSVDD — шарик M12VDDPB15 — шарик M13: ADC1_EXTI15, ADC2_EXTI15, FMC_A20, I2S2_SDO, LTDC_G7, PWR_PVD_IN, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, UART4_CTS, USART1_RXPB15PN4 — шарик M14: FMC_D2, FMC_DA2, XSPIM_P2_IO2PN4PN5 — шарик M15: FMC_D3, FMC_DA3, XSPIM_P2_IO3PN5PC0 — шарик N1: ADC1_INP10, ADC2_INP10, FMC_NBL1, GFXTIM_FCKCAL, GFXTIM_LCKCAL, SAI2_FS_BPC0PC3 — шарик N2: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK, FMC_A2, FMC_A18, I2S2_SDO, SPI2_MOSI, TIM1_CH2PC3VREFM — шарик N3VREFMPA3 — шарик N4: ADC1_INP15, ADC2_INP15, ETH_MII_COL, GFXTIM_FCKCAL, GFXTIM_LCKCAL, I2S6_MCK, LPTIM3_CH1, LTDC_DE, SPI1_RDY, SPI4_RDY, SPI5_RDY, TIM15_CH2, TIM1_CH3, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA7 — шарик N5: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV, ETH_RMII_CRS_DV, FMC_INT, I2S1_SDO, I2S6_SDO, LTDC_B1, LTDC_R4, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2PA7PB0 — шарик N6: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_TXD0, ETH_RMII_TXD0, GFXTIM_TE, I2S1_CK, LTDC_VSYNC, SPI1_SCK, TIM1_CH2N, TIM3_CH3, TIM9_CH1, UART4_CTSPB0PF12 — шарик N7: ADC1_INN2, ADC1_INP6, FMC_D19, SPI5_MISO, USART1_RXPF12PE9 — шарик N8: FMC_A14, FMC_BA0, TIM1_CH1, UART7_DE, UART7_RTSPE9PE10 — шарик N9: FMC_A15, FMC_BA1, TIM1_CH2N, UART7_CTSPE10VSS — шарик N10VSSPP5 — шарик N11: XSPIM_P1_IO5PP5PD8 — шарик N12: ETH_MII_TX_EN, ETH_RMII_TX_EN, FMC_NBL0, LTDC_R0, SPDIFRX_IN1, USART3_TXPD8PB10 — шарик N13: ETH_MII_RX_ER, FMC_D11, FMC_DA11, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LTDC_G7, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB13 — шарик N14: DCMIPP_D2, ETH_MII_RXD3, FDCAN2_TX, FMC_D8, FMC_DA8, I2S2_CK, LPTIM2_CH1, LTDC_G4, PSSI_D2, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSSPB13PN8 — шарик N15: FMC_D4, FMC_DA4, XSPIM_P2_IO4PN8PC1 — шарик P1: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADF1_SDI0, DEBUG_TRACED0, ETH_MDC, FMC_A0, FMC_A16, I2S2_SDO, MDIOS_MDC, PWR_WKUP4, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI2_MOSI, TAMP_IN7, TAMP_OUT8PC1PC2 — шарик P2: ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2, FMC_A1, FMC_A17, I2S2_SDI, SPI2_MISO, TIM1_CH1PC2PA1 — шарик P3: ADC1_INP1, ADC2_INP1, DCMIPP_D0, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FMC_D6, FMC_DA6, LPTIM3_IN1, LTDC_G2, PSSI_D0, SAI2_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA5 — шарик P4: ADC2_INP18, DCMIPP_D8, FMC_NOE, I2S1_CK, I2S6_CK, LTDC_CLK, PSSI_D8, PWR_CSTOP, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM9_CH2PA5PC4 — шарик P5: ADC1_INP4, ADC2_INP4, ETH_MII_RXD0, ETH_RMII_RXD0, FMC_A3, FMC_A19, I2S1_MCK, SPDIFRX_IN2PC4PB2 — шарик P6: ADF1_SDI0, FMC_NWE, I2S3_SDO, LTDC_B2, RTC_OUT2, SAI1_D1, SAI1_SD_A, SPI3_MOSIPB2PF13 — шарик P7: ADC2_INP2, DCMIPP_D10, FMC_D20, PSSI_D10, SPI5_NSS, USART1_TXPF13PE7 — шарик P8: FMC_A4, FMC_A20, SAI2_SD_B, TIM1_ETR, UART7_RXPE7PO1 — шарик P9: XSPIM_P1_NCS2PO1PP2 — шарик P10: XSPIM_P1_IO2PP2PO5 — шарик P11: XSPIM_P1_NCLKPO5PP6 — шарик P12: XSPIM_P1_IO6PP6PP7 — шарик P13: XSPIM_P1_IO7PP7PO0 — шарик P14: XSPIM_P1_NCS1PO0PB11 — шарик P15: ADC1_EXTI11, ADC2_EXTI11, ETH_MII_TX_EN, ETH_RMII_TX_EN, FMC_D10, FMC_DA10, I2C2_SDA, LPTIM2_ETR, LTDC_G6, TIM2_CH4, USART3_RXPB11VSS — шарик R1VSSPA0 — шарик R2: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7, FMC_DA7, I2S6_WS, LTDC_G3, PWR_WKUP1, SAI2_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM5_CH1, TIM9_CH1, UART4_TX, USART2_CTS, USART2_NSSPA0PA2 — шарик R3: ADC1_INP14, ADC2_INP14, ETH_MDIO, FMC_D5, FMC_DA5, LPTIM3_IN2, LTDC_B7, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA6 — шарик R4: ADC1_INP3, ADC2_INP3, DCMIPP_PIXCLK, I2S1_SDI, I2S6_SDI, LPTIM3_ETR, LTDC_B7, LTDC_HSYNC, MDIOS_MDC, PSSI_PDCK, PWR_CSLEEP, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1PA6PC5 — шарик R5: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, DCMIPP_D15, ETH_MII_RXD1, ETH_RMII_RXD1, FMC_A5, FMC_A21, PSSI_D15, SAI1_D3, SPDIFRX_IN3PC5PB1 — шарик R6: ADC1_INP5, ADC2_INP5, ETH_MII_TXD1, ETH_RMII_TXD1, FDCAN2_TX, FMC_NOE, LTDC_G2, TIM1_CH3N, TIM3_CH4, TIM9_CH2PB1PF11 — шарик R7: ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D12, FMC_A23, LTDC_B0, PSSI_D12, SAI2_SD_B, SPI5_MOSIPF11PE8 — шарик R8: FMC_A12, TIM1_CH1N, UART7_TXPE8PP4 — шарик R9: XSPIM_P1_IO4PP4PP3 — шарик R10: XSPIM_P1_IO3PP3PO4 — шарик R11: XSPIM_P1_CLKPO4PP0 — шарик R12: XSPIM_P1_IO0PP0PO2 — шарик R13: XSPIM_P1_DQS0PO2PP1 — шарик R14: XSPIM_P1_IO1PP1VSS — шарик R15VSSUFBGA176, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

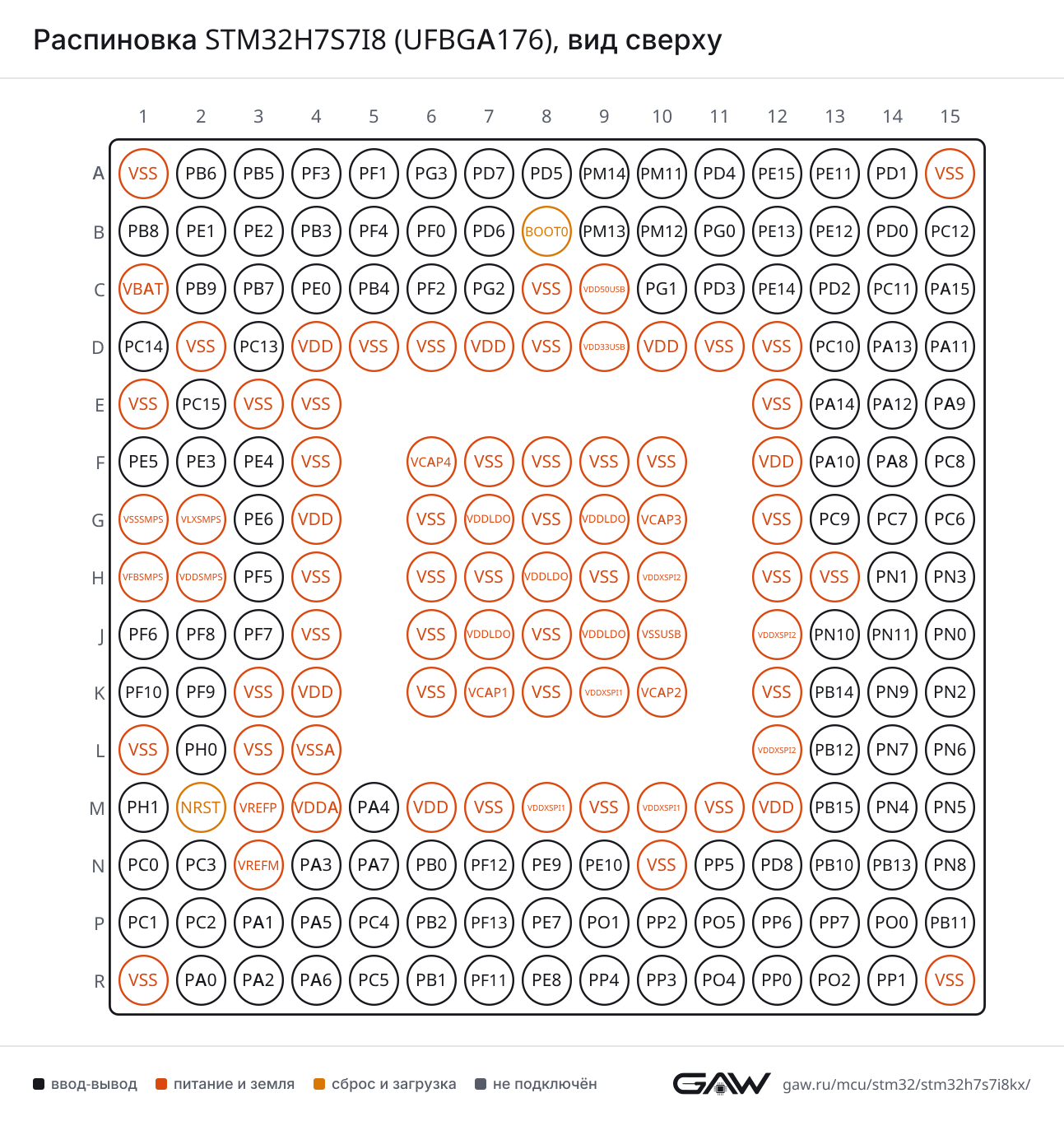

Распиновка STM32H7S7I8 (UFBGA176), вид сверхуРаспиновка UFBGA176 картинкой
PNG, 1293 × 1362 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (F14, AF7)
CTSPA11 (D15, AF7)
DEPA12 (E14, AF7)
NSSPA11 (D15, AF7)
RTSPA12 (E14, AF7)
RXPB7 (C3, AF7), PA10 (F13, AF7), PB15 (M13, AF4), PF12 (N7, AF4)
TXPB6 (A2, AF7), PA9 (E15, AF7), PB14 (K13, AF4), PF13 (P7, AF4)
USART2CKPD7 (A7, AF7), PA4 (M5, AF7)
CTSPD3 (C11, AF7), PA0 (R2, AF7)
DEPD4 (A11, AF7), PA1 (P3, AF7)
NSSPD3 (C11, AF7), PA0 (R2, AF7)
RTSPD4 (A11, AF7), PA1 (P3, AF7)
RXPD6 (B7, AF7), PA3 (N4, AF7)
TXPD5 (A8, AF7), PA2 (R3, AF7)
USART3CKPB8 (B1, AF3), PC12 (B15, AF7), PB12 (L13, AF7)
CTSPB13 (N14, AF7)
DEPB14 (K13, AF7)
NSSPB13 (N14, AF7)
RTSPB14 (K13, AF7)
RXPC11 (C14, AF7), PB11 (P15, AF7)
TXPC10 (D13, AF7), PD8 (N12, AF7), PB10 (N13, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB15 (M13, AF8), PB0 (N6, AF8)
DEPA15(JTDI) (C15, AF8), PB14 (K13, AF8)
RTSPA15(JTDI) (C15, AF8), PB14 (K13, AF8)
RXPB8 (B1, AF8), PD0 (B14, AF8), PC11 (C14, AF8), PA11 (D15, AF6), PA1 (P3, AF8)
TXPD1 (A14, AF8), PB9 (C2, AF8), PC10 (D13, AF8), PA12 (E14, AF6), PA0 (R2, AF8)
UART5CTSPC9 (G13, AF8)
DEPC8 (F15, AF8)
RTSPC8 (F15, AF8)
RXPB5 (A3, AF14), PD2 (C13, AF8), PB12 (L13, AF14)
TXPB6 (A2, AF14), PC12 (B15, AF8), PB7 (C3, AF14), PB13 (N14, AF14)
UART7CTSPF9 (K2, AF7), PE10 (N9, AF7)
DEPF8 (J2, AF7), PE9 (N8, AF7)
RTSPF8 (J2, AF7), PE9 (N8, AF7)
RXPB3(JTDO/TRACESWO) (B4, AF11), PA8 (F14, AF11), PF6 (J1, AF7), PE7 (P8, AF7)
TXPB4(NJTRST) (C5, AF11), PA15(JTDI) (C15, AF11), PF7 (J3, AF7), PE8 (R8, AF7)
UART8RXPE0 (C4, AF8)
TXPE1 (B2, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (D15, AF3)
DEPA12 (E14, AF3)
RTSPA12 (E14, AF3)
RXPB7 (C3, AF8), PA10 (F13, AF3)
TXPB6 (A2, AF8), PA9 (E15, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (C5, AF5), PA6 (R4, AF5)
MOSIPB5 (A3, AF5), PD7 (A7, AF5), PA7 (N5, AF5)
NSSPA15(JTDI) (C15, AF5), PA4 (M5, AF5)
RDYPA3 (N4, AF10)
SCKPB3(JTDO/TRACESWO) (B4, AF5), PB0 (N6, AF5), PA5 (P4, AF5)
SPI2MISOPB14 (K13, AF5), PC2 (P2, AF5)
MOSIPB15 (M13, AF5), PC3 (N2, AF5), PC1 (P1, AF5)
NSSPB9 (C2, AF5), PB4(NJTRST) (C5, AF7), PA11 (D15, AF5), PB12 (L13, AF5)
SCKPD3 (C11, AF5), PA12 (E14, AF5), PA9 (E15, AF5), PB10 (N13, AF5), PB13 (N14, AF5)
SPI3MISOPB4(NJTRST) (C5, AF6), PC11 (C14, AF6)
MOSIPB5 (A3, AF7), PD6 (B7, AF5), PC12 (B15, AF6), PB2 (P6, AF7)
NSSPA15(JTDI) (C15, AF6), PA4 (M5, AF6)
SCKPB3(JTDO/TRACESWO) (B4, AF6), PC10 (D13, AF6)
SPI4MISOPE13 (B12, AF5), PE5 (F1, AF5)
MOSIPE14 (C12, AF5), PE6 (G3, AF5)
NSSPE11 (A13, AF5), PE4 (F3, AF5)
RDYPA3 (N4, AF6)
SCKPE2 (B3, AF5), PE12 (B13, AF5)
SPI5MISOPM14 (A9, AF5), PF8 (J2, AF5), PF12 (N7, AF5)
MOSIPM13 (B9, AF5), PF9 (K2, AF5), PF11 (R7, AF5)
NSSPM12 (B10, AF5), PF6 (J1, AF5), PF13 (P7, AF5)
RDYPA3 (N4, AF9)
SCKPM11 (A10, AF5), PF7 (J3, AF5)
SPI6MISOPB4(NJTRST) (C5, AF8), PA6 (R4, AF8)
MOSIPB5 (A3, AF8), PA7 (N5, AF8)
NSSPA15(JTDI) (C15, AF7), PA4 (M5, AF8), PA0 (R2, AF5)
SCKPB3(JTDO/TRACESWO) (B4, AF8), PC12 (B15, AF5), PA5 (P4, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (G13, AF5)
I2S1CKPB3(JTDO/TRACESWO) (B4, AF5), PB0 (N6, AF5), PA5 (P4, AF5)
MCKPC4 (P5, AF5)
SDIPB4(NJTRST) (C5, AF5), PA6 (R4, AF5)
SDOPB5 (A3, AF5), PD7 (A7, AF5), PA7 (N5, AF5)
WSPA15(JTDI) (C15, AF5), PA4 (M5, AF5)
I2S2CKPD3 (C11, AF5), PA12 (E14, AF5), PA9 (E15, AF5), PB10 (N13, AF5), PB13 (N14, AF5)
MCKPC6 (G15, AF5)
SDIPB14 (K13, AF5), PC2 (P2, AF5)
SDOPB15 (M13, AF5), PC3 (N2, AF5), PC1 (P1, AF5)
WSPB9 (C2, AF5), PB4(NJTRST) (C5, AF7), PA11 (D15, AF5), PB12 (L13, AF5)
I2S3CKPB3(JTDO/TRACESWO) (B4, AF6), PC10 (D13, AF6)
MCKPC7 (G14, AF6)
SDIPB4(NJTRST) (C5, AF6), PC11 (C14, AF6)
SDOPB5 (A3, AF7), PD6 (B7, AF5), PC12 (B15, AF6), PB2 (P6, AF7)
WSPA15(JTDI) (C15, AF6), PA4 (M5, AF6)
I2S6CKPB3(JTDO/TRACESWO) (B4, AF8), PC12 (B15, AF5), PA5 (P4, AF8)
MCKPA3 (N4, AF5)
SDIPB4(NJTRST) (C5, AF8), PA6 (R4, AF8)
SDOPB5 (A3, AF8), PA7 (N5, AF8)
WSPA15(JTDI) (C15, AF7), PA4 (M5, AF8), PA0 (R2, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A2, AF4), PB8 (B1, AF4)
SDAPB9 (C2, AF4), PB7 (C3, AF4)
SMBAPB5 (A3, AF4)
I2C2SCLPF1 (A5, AF4), PB10 (N13, AF4)
SDAPF0 (B6, AF4), PB11 (P15, AF4)
SMBAPF2 (C6, AF4), PB12 (L13, AF4)
I2C3SCLPA8 (F14, AF4)
SDAPA9 (E15, AF4), PC9 (G13, AF4)
SMBAPC8 (F15, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (A2, AF4), PB8 (B1, AF4)
SDAPB9 (C2, AF4), PB7 (C3, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (B1, AF9), PD0 (B14, AF9), PA11 (D15, AF9)
TXPD1 (A14, AF9), PB9 (C2, AF9), PA12 (E14, AF9)
FDCAN2RXPB5 (A3, AF9), PB12 (L13, AF9)
TXPB6 (A2, AF9), PB13 (N14, AF9), PB1 (R6, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPM12 (B10, AF10)
DPPM11 (A10, AF10)
IDPM13 (B9, AF10)
SOFPA8 (F14, AF10)
VBUSPM14 (A9, AF10)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCLKPD6 (B7, AF4)
MDCPC1 (P1, AF11)
MDIOPA4 (M5, AF11), PA2 (R3, AF11)
MII_COLPA3 (N4, AF11)
MII_CRSPF3 (A4, AF11)
MII_RX_CLKPB6 (A2, AF11), PD7 (A7, AF4), PA1 (P3, AF11)
MII_RX_DVPA7 (N5, AF11)
MII_RX_ERPB10 (N13, AF11)
MII_RXD0PC4 (P5, AF11)
MII_RXD1PC5 (R5, AF11)
MII_RXD2PF5 (H3, AF11)
MII_RXD3PE3 (F2, AF11), PB13 (N14, AF11)
MII_TX_CLKPC3 (N2, AF11)
MII_TX_ENPD8 (N12, AF11), PB11 (P15, AF11)
MII_TX_ERPF4 (B5, AF11)
MII_TXD0PB0 (N6, AF11)
MII_TXD1PB7 (C3, AF11), PB1 (R6, AF11)
MII_TXD2PC2 (P2, AF11)
MII_TXD3PB8 (B1, AF11), PE2 (B3, AF11)
PHY_INTNPD4 (A11, AF11)
PPS_OUTPB5 (A3, AF11), PG3 (A6, AF11)
RMII_CRS_DVPA7 (N5, AF11)
RMII_REF_CLKPB6 (A2, AF11), PD7 (A7, AF4), PA1 (P3, AF11)
RMII_RXD0PC4 (P5, AF11)
RMII_RXD1PC5 (R5, AF11)
RMII_TX_ENPD8 (N12, AF11), PB11 (P15, AF11)
RMII_TXD0PB0 (N6, AF11)
RMII_TXD1PB7 (C3, AF11), PB1 (R6, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (C2, AF7)
CKPC12 (B15, AF11)
CKINPB8 (B1, AF7)
CMDPD2 (C13, AF11)
D0PC8 (F15, AF11), PB13 (N14, AF6)
D0DIRPC6 (G15, AF8)
D1PC9 (G13, AF11)
D2PC10 (D13, AF12)
D3PC11 (C14, AF11)
D4PB8 (B1, AF12)
D5PB9 (C2, AF12)
D6PC6 (G15, AF11)
D7PC7 (G14, AF11)
D123DIRPC7 (G14, AF8)
SDMMC2CKPD6 (B7, AF11), PC1 (P1, AF9)
CMDPD7 (A7, AF11), PA0 (R2, AF9)
D0PB14 (K13, AF9)
D1PB15 (M13, AF9)
D2PB3(JTDO/TRACESWO) (B4, AF9)
D3PB4(NJTRST) (C5, AF9)
D4PB8 (B1, AF10)
D5PB9 (C2, AF10)
D6PC6 (G15, AF10)
D7PC7 (G14, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B3, AF2)
CK2PE5 (F1, AF2)
D1PD6 (B7, AF2), PE6 (G3, AF2), PC1 (P1, AF2), PB2 (P6, AF2)
D2PE4 (F3, AF2)
D3PF10 (K1, AF2), PC5 (R5, AF2)
FS_APE4 (F3, AF6)
FS_BPF9 (K2, AF6)
MCLK_APE2 (B3, AF6)
MCLK_BPF7 (J3, AF6)
SCK_APD6 (B7, AF6), PE5 (F1, AF6)
SCK_BPF8 (J2, AF6)
SD_APE6 (G3, AF6), PC1 (P1, AF6), PB2 (P6, AF6)
SD_BPE3 (F2, AF6), PF6 (J1, AF6)
SAI2FS_BPE13 (B12, AF10), PA12 (E14, AF8), PC0 (N1, AF8)
MCLK_APE0 (C4, AF10)
MCLK_BPE14 (C12, AF10), PE6 (G3, AF10), PA1 (P3, AF10)
SCK_BPE12 (B13, AF10), PA2 (R3, AF8)
SD_BPE11 (A13, AF10), PE7 (P8, AF10), PA0 (R2, AF10), PF11 (R7, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (A7, AF9)
IN1PD8 (N12, AF9)
IN2PC4 (P5, AF9)
IN3PC5 (R5, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB6 (A2, AF5), PA15(JTDI) (C15, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PM11 (A10), PE11 (A13), PC11 (C14), PA11 (D15), PN11 (J14), PB11 (P15), PF11 (R7)
EXTI15PE15 (A12), PA15(JTDI) (C15), PC15-OSC32_OUT(OSC32_OUT) (E2), PB15 (M13)
INN1PA0 (R2)
INN2PF12 (N7)
INN3PA7 (N5)
INN4PC5 (R5)
INN5PB0 (N6)
INN10PC1 (P1)
INN11PC2 (P2)
INN12PC3 (N2)
INP0PA0 (R2)
INP1PA1 (P3)
INP2PF11 (R7)
INP3PA6 (R4)
INP4PC4 (P5)
INP5PB1 (R6)
INP6PF12 (N7)
INP7PA7 (N5)
INP8PC5 (R5)
INP9PB0 (N6)
INP10PC0 (N1)
INP11PC1 (P1)
INP12PC2 (P2)
INP13PC3 (N2)
INP14PA2 (R3)
INP15PA3 (N4)
INP18PA4 (M5)
ADC2EXTI11PM11 (A10), PE11 (A13), PC11 (C14), PA11 (D15), PN11 (J14), PB11 (P15), PF11 (R7)
EXTI15PE15 (A12), PA15(JTDI) (C15), PC15-OSC32_OUT(OSC32_OUT) (E2), PB15 (M13)
INN1PA0 (R2)
INN3PA7 (N5)
INN4PC5 (R5)
INN5PB0 (N6)
INN10PC1 (P1)
INN11PC2 (P2)
INN12PC3 (N2)
INP0PA0 (R2)
INP1PA1 (P3)
INP2PF13 (P7)
INP3PA6 (R4)
INP4PC4 (P5)
INP5PB1 (R6)
INP7PA7 (N5)
INP8PC5 (R5)
INP9PB0 (N6)
INP10PC0 (N1)
INP11PC1 (P1)
INP12PC2 (P2)
INP13PC3 (N2)
INP14PA2 (R3)
INP15PA3 (N4)
INP18PA5 (P4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (A12, AF1), PC10 (D13, AF1), PB12 (L13, AF1), PA6 (R4, AF1)
BKIN2PE6 (G3, AF1)
CH1PA8 (F14, AF1), PE9 (N8, AF1), PC2 (P2, AF1)
CH1NPA7 (N5, AF1), PB13 (N14, AF1), PE8 (R8, AF1)
CH2PE11 (A13, AF1), PA9 (E15, AF1), PC3 (N2, AF1)
CH2NPE2 (B3, AF14), PB14 (K13, AF1), PB0 (N6, AF1), PE10 (N9, AF1)
CH3PE13 (B12, AF1), PA10 (F13, AF1), PA3 (N4, AF14)
CH3NPE12 (B13, AF1), PD3 (C11, AF1), PB15 (M13, AF1), PB1 (R6, AF1)
CH4PC12 (B15, AF1), PE14 (C12, AF1), PA11 (D15, AF1)
CH4NPD5 (A8, AF1), PG0 (B11, AF1)
ETRPD2 (C13, AF1), PA12 (E14, AF1), PE7 (P8, AF1)
TIM2CH1PA15(JTDI) (C15, AF1), PA5 (P4, AF1), PA0 (R2, AF1)
CH2PB3(JTDO/TRACESWO) (B4, AF1), PA1 (P3, AF1)
CH3PB10 (N13, AF1), PA2 (R3, AF1)
CH4PA3 (N4, AF1), PB11 (P15, AF1)
ETRPA15(JTDI) (C15, AF2), PA5 (P4, AF2)
TIM3CH1PB4(NJTRST) (C5, AF2), PC6 (G15, AF2), PA6 (R4, AF2)
CH2PB5 (A3, AF2), PC7 (G14, AF2), PA7 (N5, AF2)
CH3PC8 (F15, AF2), PB0 (N6, AF2)
CH4PC9 (G13, AF2), PB1 (R6, AF2)
ETRPD2 (C13, AF2)
TIM4CH1PB6 (A2, AF2)
CH2PB7 (C3, AF2)
CH3PB8 (B1, AF2)
CH4PB9 (C2, AF2)
ETRPE0 (C4, AF2)
TIM5CH1PA0 (R2, AF2)
CH2PA1 (P3, AF2)
CH3PA2 (R3, AF2)
CH4PA3 (N4, AF2)
ETRPA4 (M5, AF2)
TIM9CH1PC6 (G15, AF3), PB0 (N6, AF3), PA0 (R2, AF3)
CH2PC7 (G14, AF3), PA5 (P4, AF3), PB1 (R6, AF3)
TIM12CH1PB14 (K13, AF2)
CH2PB15 (M13, AF2)
TIM13CH1PF8 (J2, AF9), PA6 (R4, AF9)
TIM14CH1PF9 (K2, AF9), PA7 (N5, AF9)
TIM15BKINPD2 (C13, AF4), PE3 (F2, AF4), PA0 (R2, AF4)
CH1PC12 (B15, AF2), PE5 (F1, AF4), PA2 (R3, AF4)
CH1NPE4 (F3, AF4), PA1 (P3, AF4)
CH2PE6 (G3, AF4), PA3 (N4, AF4)
TIM16BKINPB4(NJTRST) (C5, AF1), PF10 (K1, AF1)
CH1PB8 (B1, AF1), PF6 (J1, AF1)
CH1NPB6 (A2, AF1), PF8 (J2, AF1)
TIM17BKINPB5 (A3, AF1)
CH1PB9 (C2, AF1), PF7 (J3, AF1)
CH1NPB7 (C3, AF1), PF9 (K2, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2CH1PB13 (N14, AF3)
CH2PE1 (B2, AF3), PB14 (K13, AF3)
ETRPE0 (C4, AF3), PB11 (P15, AF3)
IN1PB10 (N13, AF3)
IN2PB12 (L13, AF3)
LPTIM3CH1PA3 (N4, AF3)
CH2PA4 (M5, AF3)
ETRPA6 (R4, AF3)
IN1PA1 (P3, AF3)
IN2PA2 (R3, AF3)
LPTIM4ETRPB4(NJTRST) (C5, AF3)
IN1PB3(JTDO/TRACESWO) (B4, AF3)
OUTPB5 (A3, AF3)
LPTIM5ETRPE3 (F2, AF3)
IN1PE2 (B3, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (D3)
OUT2PB2 (P6, AF0)
REFINPB15 (M13, AF0)
TSPC13 (D3)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PC1 (P1, AF12)
A1PC2 (P2, AF12)
A2PC3 (N2, AF12)
A3PC4 (P5, AF12)
A4PE7 (P8, AF12)
A5PC5 (R5, AF12)
A6PD0 (B14, AF12)
A7PD1 (A14, AF12)
A8PF0 (B6, AF12)
A9PF1 (A5, AF12)
A10PF2 (C6, AF12)
A11PF3 (A4, AF12)
A12PE8 (R8, AF12)
A13PF4 (B5, AF12)
A14PE9 (N8, AF12)
A15PE10 (N9, AF12)
A16PF5 (H3, AF12), PC1 (P1, AF7)
A17PF6 (J1, AF12), PC2 (P2, AF9)
A18PF7 (J3, AF12), PC3 (N2, AF7)
A19PF8 (J2, AF12), PC4 (P5, AF7)
A20PB15 (M13, AF12), PE7 (P8, AF9)
A21PF9 (K2, AF12), PC5 (R5, AF7)
A22PD0 (B14, AF7), PF10 (K1, AF12)
A23PD1 (A14, AF7), PF11 (R7, AF12)
ALEPF6 (J1, AF10)
BA0PE9 (N8, AF14)
BA1PE10 (N9, AF14)
CLEPF5 (H3, AF10)
CLKPN7 (L14, AF12)
D0PA12 (E14, AF12), PN2 (K15, AF12)
D1PA11 (D15, AF12), PN3 (H15, AF12)
D2PA10 (F13, AF12), PN4 (M14, AF12)
D3PA9 (E15, AF12), PN5 (M15, AF12)
D4PA8 (F14, AF12), PN8 (N15, AF12)
D5PN9 (K14, AF12), PA2 (R3, AF12)
D6PN10 (J13, AF12), PA1 (P3, AF12)
D7PN11 (J14, AF12), PA0 (R2, AF12)
D8PD7 (A7, AF12), PB13 (N14, AF12)
D9PB8 (B1, AF14), PE0 (C4, AF12), PB12 (L13, AF12)
D10PE1 (B2, AF12), PB11 (P15, AF12)
D11PE2 (B3, AF12), PB10 (N13, AF12)
D12PB5 (A3, AF12), PE3 (F2, AF12)
D13PB4(NJTRST) (C5, AF12), PE4 (F3, AF12)
D14PB3(JTDO/TRACESWO) (B4, AF12), PE5 (F1, AF12)
D15PA15(JTDI) (C15, AF12), PE6 (G3, AF12)
D19PF12 (N7, AF12)
D20PF13 (P7, AF12)
D21PG3 (A6, AF12)
DA0PA12 (E14, AF12), PN2 (K15, AF12)
DA1PA11 (D15, AF12), PN3 (H15, AF12)
DA2PA10 (F13, AF12), PN4 (M14, AF12)
DA3PA9 (E15, AF12), PN5 (M15, AF12)
DA4PA8 (F14, AF12), PN8 (N15, AF12)
DA5PN9 (K14, AF12), PA2 (R3, AF12)
DA6PN10 (J13, AF12), PA1 (P3, AF12)
DA7PN11 (J14, AF12), PA0 (R2, AF12)
DA8PD7 (A7, AF12), PB13 (N14, AF12)
DA9PB8 (B1, AF14), PE0 (C4, AF12), PB12 (L13, AF12)
DA10PE1 (B2, AF12), PB11 (P15, AF12)
DA11PE2 (B3, AF12), PB10 (N13, AF12)
DA12PB5 (A3, AF12), PE3 (F2, AF12)
DA13PB4(NJTRST) (C5, AF12), PE4 (F3, AF12)
DA14PB3(JTDO/TRACESWO) (B4, AF12), PE5 (F1, AF12)
DA15PA15(JTDI) (C15, AF12), PE6 (G3, AF12)
INTPD6 (B7, AF10), PA7 (N5, AF12)
NBL0PN1 (H14, AF12), PD8 (N12, AF12)
NBL1PC0 (N1, AF12)
NCEPD5 (A8, AF10)
NE1PB14 (K13, AF12)
NE2PD5 (A8, AF12)
NE3PD6 (B7, AF12)
NE4PN0 (J15, AF12)
NLPD4 (A11, AF12)
NOEPA5 (P4, AF12), PB1 (R6, AF12)
NWAITPD3 (C11, AF12)
NWEPB2 (P6, AF12)
SDCKE0PE15 (A12, AF12)
SDCKE1PB7 (C3, AF12)
SDCLKPN6 (L15, AF12)
SDNCASPE13 (B12, AF12)
SDNE0PE14 (C12, AF12)
SDNE1PB6 (A2, AF12)
SDNRASPE12 (B13, AF12)
SDNWEPE11 (A13, AF12)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (E15, AF6), PC6 (G15, AF9), PA1 (P3, AF6)
D1PB7 (C3, AF9), PA10 (F13, AF6), PC7 (G14, AF9)
D2PD7 (A7, AF6), PE0 (C4, AF9), PC8 (F15, AF9), PB13 (N14, AF8)
D3PE1 (B2, AF9), PC9 (G13, AF9)
D4PC11 (C14, AF9), PE4 (F3, AF9)
D5PB6 (A2, AF6), PD3 (C11, AF6)
D6PB8 (B1, AF6), PE5 (F1, AF9)
D7PB9 (C2, AF6), PE6 (G3, AF9)
D8PF4 (B5, AF9), PA5 (P4, AF6)
D9PF3 (A4, AF9), PC12 (B15, AF9)
D10PB5 (A3, AF6), PD6 (B7, AF9), PF13 (P7, AF9)
D11PD2 (C13, AF6), PF10 (K1, AF9)
D12PF11 (R7, AF9)
D14PF2 (C6, AF9), PC10 (D13, AF9)
D15PF5 (H3, AF9), PF10 (K1, AF6), PC5 (R5, AF6)
DEPG3 (A6, AF9), PD4 (A11, AF6), PB3(JTDO/TRACESWO) (B4, AF14), PD0 (B14, AF6), PA4 (M5, AF9)
PDCKPD5 (A8, AF6), PF8 (J2, AF8), PA6 (R4, AF6)
RDYPB7 (C3, AF6), PB4(NJTRST) (C5, AF14)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PF11 (R7, AF14)
B1PD3 (C11, AF14), PA7 (N5, AF13)
B2PA12 (E14, AF13), PB2 (P6, AF10)
B3PA11 (D15, AF13)
B4PA10 (F13, AF14)
B5PA9 (E15, AF14)
B6PA8 (F14, AF13)
B7PA2 (R3, AF13), PA6 (R4, AF12)
CLKPA5 (P4, AF14)
DEPB14 (K13, AF13), PA3 (N4, AF13)
G0PF7 (J3, AF13)
G1PF8 (J2, AF13)
G2PA1 (P3, AF13), PB1 (R6, AF10)
G3PA0 (R2, AF13)
G4PB13 (N14, AF10)
G5PB12 (L13, AF13)
G6PB11 (P15, AF13)
G7PB15 (M13, AF10), PB10 (N13, AF13)
HSYNCPG2 (C7, AF13), PA6 (R4, AF14)
R0PF9 (K2, AF13), PD8 (N12, AF13)
R1PF10 (K1, AF14)
R2PB5 (A3, AF10), PF0 (B6, AF11)
R3PB4(NJTRST) (C5, AF13), PA4 (M5, AF12)
R4PB3(JTDO/TRACESWO) (B4, AF13), PA7 (N5, AF10)
R5PA15(JTDI) (C15, AF13)
R6PG1 (C10, AF13)
R7PG0 (B11, AF13)
VSYNCPE11 (A13, AF11), PB0 (N6, AF14)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE2 (B3, AF1)
CCK1PE5 (F1, AF1)
SDI0PD6 (B7, AF3), PE4 (F3, AF3), PE6 (G3, AF3), PC1 (P1, AF3), PB2 (P6, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (E13, AF0)
JTDIPA15(JTDI) (C15, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (B4, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (D14, AF0)
NJTRSTPB4(NJTRST) (C5, AF0)
TRACECLKPE2 (B3, AF0)
TRACED0PE3 (F2, AF0), PC1 (P1, AF0)
TRACED1PE4 (F3, AF0), PC8 (F15, AF0)
TRACED2PD2 (C13, AF0), PE5 (F1, AF0)
TRACED3PC12 (B15, AF0), PE6 (G3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (F14, AF0)
MCO_2PC9 (G13, AF0)
OSC_INPH0-OSC_IN (L2)
OSC_OUTPH1-OSC_OUT (M1)
OSC32_INPC14-OSC32_IN(OSC32_IN) (D1)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (E2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA6 (R4, AF0)
PWR_CSTOPPA5 (P4, AF0)
PWR_WKUP1PA0 (R2)
PWR_WKUP2PA2 (R3)
PWR_WKUP3PC13 (D3)
PWR_WKUP4PC1 (P1)
TAMP_IN1PC13 (D3)
TAMP_IN2PB9 (C2)
TAMP_IN3PE1 (B2)
TAMP_IN4PE0 (C4)
TAMP_IN5PD5 (A8)
TAMP_IN6PD4 (A11)
TAMP_IN7PC1 (P1)
TAMP_OUT1PB9 (C2)
TAMP_OUT2PC13 (D3)
TAMP_OUT3PD4 (A11)
TAMP_OUT4PD5 (A8)
TAMP_OUT5PE0 (C4)
TAMP_OUT6PE1 (B2)
TAMP_OUT8PC1 (P1)

Блоки без собственных выводов: USB_OTG_FS1 (USB On-The-Go Full Speed), XSPI1 (расширенный SPI для памяти), XSPI2 (расширенный SPI для памяти), HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций).

Таблица выводов

Все 201 шарик корпуса UFBGA176 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSпитание—
A2PB6ввод-выводCEC (AF5), DCMIPP_D5 (AF13), ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I3C1_SCL (AF4), LPUART1_TX (AF8), PSSI_D5 (AF6), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
A3PB5ввод-выводDCMIPP_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_D12 (AF12), FMC_DA12 (AF12), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LPTIM4_OUT (AF3), LTDC_R2 (AF10), PSSI_D10 (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14)
A4PF3ввод-выводDCMIPP_D9 (AF5), ETH_MII_CRS (AF11), FMC_A11 (AF12), PSSI_D9 (AF9)
A5PF1ввод-выводFMC_A9 (AF12), I2C2_SCL (AF4)
A6PG3ввод-выводDCMIPP_HSYNC (AF5), ETH_PPS_OUT (AF11), FMC_D21 (AF12), PSSI_DE (AF9)
A7PD7ввод-выводDCMIPP_D2 (AF13), ETH_MII_RX_CLK (AF4), ETH_RMII_REF_CLK (AF4), FMC_D8 (AF12), FMC_DA8 (AF12), I2S1_SDO (AF5), PSSI_D2 (AF6), SDMMC2_CMD (AF11), SPDIFRX_IN0 (AF9), SPI1_MOSI (AF5), USART2_CK (AF7)
A8PD5ввод-выводDCMIPP_PIXCLK (AF5), FMC_NCE (AF10), FMC_NE2 (AF12), PSSI_PDCK (AF6), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), USART2_TX (AF7)
A9PM14ввод-выводSPI5_MISO (AF5), USB_OTG_FS_VBUS (AF10)
A10PM11ввод-выводADC1_EXTI11, ADC2_EXTI11, SPI5_SCK (AF5), USB_OTG_FS_DP (AF10)
A11PD4ввод-выводDCMIPP_HSYNC (AF5), ETH_PHY_INTN (AF11), FMC_NL (AF12), PSSI_DE (AF6), TAMP_IN6, TAMP_OUT3, USART2_DE (AF7), USART2_RTS (AF7)
A12PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_SDCKE0 (AF12), GFXTIM_FCKCAL (AF13), GFXTIM_LCKCAL (AF2), TIM1_BKIN (AF1)
A13PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_SDNWE (AF12), LTDC_VSYNC (AF11), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
A14PD1ввод-выводFDCAN1_TX (AF9), FMC_A7 (AF12), FMC_A23 (AF7), UART4_TX (AF8)
A15VSSпитание—
B1PB8ввод-выводDCMIPP_D6 (AF13), ETH_MII_TXD3 (AF11), FDCAN1_RX (AF9), FMC_D9 (AF14), FMC_DA9 (AF14), I2C1_SCL (AF4), I3C1_SCL (AF4), PSSI_D6 (AF6), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8), USART3_CK (AF3)
B2PE1ввод-выводDCMIPP_D3 (AF13), FMC_D10 (AF12), FMC_DA10 (AF12), LPTIM2_CH2 (AF3), PSSI_D3 (AF9), TAMP_IN3, TAMP_OUT6, UART8_TX (AF8)
B3PE2ввод-выводADF1_CCK0 (AF1), DEBUG_TRACECLK (AF0), ETH_MII_TXD3 (AF11), FMC_D11 (AF12), FMC_DA11 (AF12), LPTIM5_IN1 (AF3), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), TIM1_CH2N (AF14)
B4PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DCMIPP_HSYNC (AF4), DEBUG_JTDO-SWO (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), LPTIM4_IN1 (AF3), LTDC_R4 (AF13), PSSI_DE (AF14), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
B5PF4ввод-выводDCMIPP_D8 (AF5), ETH_MII_TX_ER (AF11), FMC_A13 (AF12), PSSI_D8 (AF9)
B6PF0ввод-выводFMC_A8 (AF12), I2C2_SDA (AF4), LTDC_R2 (AF11)
B7PD6ввод-выводADF1_SDI0 (AF3), DCMIPP_D10 (AF13), ETH_CLK (AF4), FMC_INT (AF10), FMC_NE3 (AF12), I2S3_SDO (AF5), PSSI_D10 (AF9), SAI1_D1 (AF2), SAI1_SCK_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
B8BOOT0загрузка—
B9PM13ввод-выводSPI5_MOSI (AF5), USB_OTG_FS_ID (AF10)
B10PM12ввод-выводSPI5_NSS (AF5), USB_OTG_FS_DM (AF10)
B11PG0ввод-выводLTDC_R7 (AF13), TIM1_CH4N (AF1)
B12PE13ввод-выводFMC_SDNCAS (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
B13PE12ввод-выводFMC_SDNRAS (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
B14PD0ввод-выводDCMIPP_HSYNC (AF13), FDCAN1_RX (AF9), FMC_A6 (AF12), FMC_A22 (AF7), PSSI_DE (AF6), UART4_RX (AF8)
B15PC12ввод-выводDCMIPP_D9 (AF13), DEBUG_TRACED3 (AF0), I2S3_SDO (AF6), I2S6_CK (AF5), PSSI_D9 (AF9), SDMMC1_CK (AF11), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), TIM1_CH4 (AF1), UART5_TX (AF8), USART3_CK (AF7)
C1VBATпитание—
C2PB9ввод-выводDCMIPP_D7 (AF13), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2S2_WS (AF5), I3C1_SDA (AF4), PSSI_D7 (AF6), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TAMP_IN2, TAMP_OUT1, TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
C3PB7ввод-выводDCMIPP_D1 (AF5), DCMIPP_VSYNC (AF13), ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), FMC_SDCKE1 (AF12), I2C1_SDA (AF4), I3C1_SDA (AF4), LPUART1_RX (AF8), PSSI_D1 (AF9), PSSI_RDY (AF6), TIM17_CH1N (AF1), TIM4_CH2 (AF2), UART5_TX (AF14), USART1_RX (AF7)
C4PE0ввод-выводDCMIPP_D2 (AF13), FMC_D9 (AF12), FMC_DA9 (AF12), LPTIM2_ETR (AF3), PSSI_D2 (AF9), SAI2_MCLK_A (AF10), TAMP_IN4, TAMP_OUT5, TIM4_ETR (AF2), UART8_RX (AF8)
C5PB4(NJTRST)ввод-выводDCMIPP_VSYNC (AF4), DEBUG_NJTRST (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), LPTIM4_ETR (AF3), LTDC_R3 (AF13), PSSI_RDY (AF14), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
C6PF2ввод-выводDCMIPP_D14 (AF5), FMC_A10 (AF12), I2C2_SMBA (AF4), PSSI_D14 (AF9)
C7PG2ввод-выводLTDC_HSYNC (AF13)
C8VSSпитание—
C9VDD50USBпитание—
C10PG1ввод-выводLTDC_R6 (AF13)
C11PD3ввод-выводDCMIPP_D5 (AF13), FMC_NWAIT (AF12), I2S2_CK (AF5), LTDC_B1 (AF14), PSSI_D5 (AF6), SPI2_SCK (AF5), TIM1_CH3N (AF1), USART2_CTS (AF7), USART2_NSS (AF7)
C12PE14ввод-выводFMC_SDNE0 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
C13PD2ввод-выводDCMIPP_D11 (AF13), DEBUG_TRACED2 (AF0), PSSI_D11 (AF6), SDMMC1_CMD (AF11), TIM15_BKIN (AF4), TIM1_ETR (AF1), TIM3_ETR (AF2), UART5_RX (AF8)
C14PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4 (AF13), I2S3_SDI (AF6), PSSI_D4 (AF9), SDMMC1_D3 (AF11), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
C15PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_R5 (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
D1PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
D2VSSпитание—
D3PC13ввод-выводPWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
D4VDDпитание—
D5VSSпитание—
D6VSSпитание—
D7VDDпитание—
D8VSSпитание—
D9VDD33USBпитание—
D10VDDпитание—
D11VSSпитание—
D12VSSпитание—
D13PC10ввод-выводDCMIPP_D14 (AF13), I2S3_CK (AF6), PSSI_D14 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TIM1_BKIN (AF1), UART4_TX (AF8), USART3_TX (AF7)
D14PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
D15PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), FMC_D1 (AF12), FMC_DA1 (AF12), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_B3 (AF13), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7)
E1VSSпитание—
E2PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
E3VSSпитание—
E4VSSпитание—
E12VSSпитание—
E13PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
E14PA12ввод-выводFDCAN1_TX (AF9), FMC_D0 (AF12), FMC_DA0 (AF12), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_B2 (AF13), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7)
E15PA9ввод-выводDCMIPP_D0 (AF13), FMC_D3 (AF12), FMC_DA3 (AF12), I2C3_SDA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_B5 (AF14), PSSI_D0 (AF6), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
F1PE5ввод-выводADF1_CCK1 (AF1), DCMIPP_D6 (AF13), DEBUG_TRACED2 (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), PSSI_D6 (AF9), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF4)
F2PE3ввод-выводDEBUG_TRACED0 (AF0), ETH_MII_RXD3 (AF11), FMC_D12 (AF12), FMC_DA12 (AF12), LPTIM5_ETR (AF3), SAI1_SD_B (AF6), TIM15_BKIN (AF4)
F3PE4ввод-выводADF1_SDI0 (AF3), DCMIPP_D4 (AF13), DEBUG_TRACED1 (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), PSSI_D4 (AF9), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF4)
F4VSSпитание—
F6VCAP4питание—
F7VSSпитание—
F8VSSпитание—
F9VSSпитание—
F10VSSпитание—
F12VDDпитание—
F13PA10ввод-выводDCMIPP_D1 (AF13), FMC_D2 (AF12), FMC_DA2 (AF12), LPUART1_RX (AF3), LTDC_B4 (AF14), MDIOS_MDIO (AF11), PSSI_D1 (AF6), TIM1_CH3 (AF1), USART1_RX (AF7)
F14PA8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), I2C3_SCL (AF4), LTDC_B6 (AF13), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
F15PC8ввод-выводDCMIPP_D2 (AF13), DEBUG_TRACED1 (AF0), I2C3_SMBA (AF4), PSSI_D2 (AF9), SDMMC1_D0 (AF11), TIM3_CH3 (AF2), UART5_DE (AF8), UART5_RTS (AF8)
G1VSSSMPSпитание—
G2VLXSMPSпитание—
G3PE6ввод-выводADF1_SDI0 (AF3), DCMIPP_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), PSSI_D7 (AF9), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1)
G4VDDпитание—
G6VSSпитание—
G7VDDLDOпитание—
G8VSSпитание—
G9VDDLDOпитание—
G10VCAP3питание—
G12VSSпитание—
G13PC9ввод-выводDCMIPP_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), PSSI_D3 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF11), TIM3_CH4 (AF2), UART5_CTS (AF8)
G14PC7ввод-выводDCMIPP_D1 (AF13), DEBUG_TRGIO (AF0), I2S3_MCK (AF6), PSSI_D1 (AF9), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF11), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM9_CH2 (AF3)
G15PC6ввод-выводDCMIPP_D0 (AF13), I2S2_MCK (AF5), PSSI_D0 (AF9), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF11), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM9_CH1 (AF3)
H1VFBSMPSпитание—
H2VDDSMPSпитание—
H3PF5ввод-выводDCMIPP_D15 (AF5), ETH_MII_RXD2 (AF11), FMC_A16 (AF12), FMC_CLE (AF10), PSSI_D15 (AF9)
H4VSSпитание—
H6VSSпитание—
H7VSSпитание—
H8VDDLDOпитание—
H9VSSпитание—
H10VDDXSPI2питание—
H12VSSпитание—
H13VSSпитание—
H14PN1ввод-выводFMC_NBL0 (AF12), XSPIM_P2_NCS1 (AF9)
H15PN3ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), XSPIM_P2_IO1 (AF9)
J1PF6ввод-выводFMC_A17 (AF12), FMC_ALE (AF10), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM16_CH1 (AF1), UART7_RX (AF7)
J2PF8ввод-выводDCMIPP_PIXCLK (AF4), FMC_A19 (AF12), LTDC_G1 (AF13), PSSI_PDCK (AF8), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), TIM16_CH1N (AF1), UART7_DE (AF7), UART7_RTS (AF7)
J3PF7ввод-выводFMC_A18 (AF12), LTDC_G0 (AF13), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM17_CH1 (AF1), UART7_TX (AF7)
J4VSSпитание—
J6VSSпитание—
J7VDDLDOпитание—
J8VSSпитание—
J9VDDLDOпитание—
J10VSSUSBпитание—
J12VDDXSPI2питание—
J13PN10ввод-выводFMC_D6 (AF12), FMC_DA6 (AF12), XSPIM_P2_IO6 (AF9)
J14PN11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D7 (AF12), FMC_DA7 (AF12), XSPIM_P2_IO7 (AF9)
J15PN0ввод-выводFMC_NE4 (AF12), XSPIM_P2_DQS0 (AF9)
K1PF10ввод-выводDCMIPP_D11 (AF13), DCMIPP_D15 (AF4), FMC_A22 (AF12), LTDC_R1 (AF14), PSSI_D11 (AF9), PSSI_D15 (AF6), SAI1_D3 (AF2), TIM16_BKIN (AF1)
K2PF9ввод-выводFMC_A21 (AF12), LTDC_R0 (AF13), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), TIM17_CH1N (AF1), UART7_CTS (AF7)
K3VSSпитание—
K4VDDпитание—
K6VSSпитание—
K7VCAP1питание—
K8VSSпитание—
K9VDDXSPI1питание—
K10VCAP2питание—
K12VSSпитание—
K13PB14ввод-выводFMC_NE1 (AF12), I2S2_SDI (AF5), LPTIM2_CH2 (AF3), LTDC_DE (AF13), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
K14PN9ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), XSPIM_P2_IO5 (AF9)
K15PN2ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), XSPIM_P2_IO0 (AF9)
L1VSSпитание—
L2PH0-OSC_INввод-выводRCC_OSC_IN
L3VSSпитание—
L4VSSAпитание—
L12VDDXSPI2питание—
L13PB12ввод-выводFDCAN2_RX (AF9), FMC_D9 (AF12), FMC_DA9 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), LPTIM2_IN2 (AF3), LTDC_G5 (AF13), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), USART3_CK (AF7)
L14PN7ввод-выводFMC_CLK (AF12), XSPIM_P2_NCLK (AF9)
L15PN6ввод-выводFMC_SDCLK (AF12), XSPIM_P2_CLK (AF9)
M1PH1-OSC_OUTввод-выводRCC_OSC_OUT
M2NRSTсброс—
M3VREFPпитание—
M4VDDAпитание—
M5PA4ввод-выводADC1_INP18, DCMIPP_HSYNC (AF13), ETH_MDIO (AF11), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LPTIM3_CH2 (AF3), LTDC_R3 (AF12), PSSI_DE (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
M6VDDпитание—
M7VSSпитание—
M8VDDXSPI1питание—
M9VSSпитание—
M10VDDXSPI1питание—
M11VSSпитание—
M12VDDпитание—
M13PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A20 (AF12), I2S2_SDO (AF5), LTDC_G7 (AF10), PWR_PVD_IN, RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), UART4_CTS (AF8), USART1_RX (AF4)
M14PN4ввод-выводFMC_D2 (AF12), FMC_DA2 (AF12), XSPIM_P2_IO2 (AF9)
M15PN5ввод-выводFMC_D3 (AF12), FMC_DA3 (AF12), XSPIM_P2_IO3 (AF9)
N1PC0ввод-выводADC1_INP10, ADC2_INP10, FMC_NBL1 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), SAI2_FS_B (AF8)
N2PC3ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK (AF11), FMC_A2 (AF12), FMC_A18 (AF7), I2S2_SDO (AF5), SPI2_MOSI (AF5), TIM1_CH2 (AF1)
N3VREFMпитание—
N4PA3ввод-выводADC1_INP15, ADC2_INP15, ETH_MII_COL (AF11), GFXTIM_FCKCAL (AF12), GFXTIM_LCKCAL (AF8), I2S6_MCK (AF5), LPTIM3_CH1 (AF3), LTDC_DE (AF13), SPI1_RDY (AF10), SPI4_RDY (AF6), SPI5_RDY (AF9), TIM15_CH2 (AF4), TIM1_CH3 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
N5PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV (AF11), ETH_RMII_CRS_DV (AF11), FMC_INT (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_B1 (AF13), LTDC_R4 (AF10), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
N6PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), GFXTIM_TE (AF12), I2S1_CK (AF5), LTDC_VSYNC (AF14), SPI1_SCK (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM9_CH1 (AF3), UART4_CTS (AF8)
N7PF12ввод-выводADC1_INN2, ADC1_INP6, FMC_D19 (AF12), SPI5_MISO (AF5), USART1_RX (AF4)
N8PE9ввод-выводFMC_A14 (AF12), FMC_BA0 (AF14), TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7)
N9PE10ввод-выводFMC_A15 (AF12), FMC_BA1 (AF14), TIM1_CH2N (AF1), UART7_CTS (AF7)
N10VSSпитание—
N11PP5ввод-выводXSPIM_P1_IO5 (AF9)
N12PD8ввод-выводETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), FMC_NBL0 (AF12), LTDC_R0 (AF13), SPDIFRX_IN1 (AF9), USART3_TX (AF7)
N13PB10ввод-выводETH_MII_RX_ER (AF11), FMC_D11 (AF12), FMC_DA11 (AF12), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G7 (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
N14PB13ввод-выводDCMIPP_D2 (AF13), ETH_MII_RXD3 (AF11), FDCAN2_TX (AF9), FMC_D8 (AF12), FMC_DA8 (AF12), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LTDC_G4 (AF10), PSSI_D2 (AF8), SDMMC1_D0 (AF6), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7)
N15PN8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), XSPIM_P2_IO4 (AF9)
P1PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADF1_SDI0 (AF3), DEBUG_TRACED0 (AF0), ETH_MDC (AF11), FMC_A0 (AF12), FMC_A16 (AF7), I2S2_SDO (AF5), MDIOS_MDC (AF14), PWR_WKUP4, SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF9), SPI2_MOSI (AF5), TAMP_IN7, TAMP_OUT8
P2PC2ввод-выводADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2 (AF11), FMC_A1 (AF12), FMC_A17 (AF9), I2S2_SDI (AF5), SPI2_MISO (AF5), TIM1_CH1 (AF1)
P3PA1ввод-выводADC1_INP1, ADC2_INP1, DCMIPP_D0 (AF5), ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), FMC_D6 (AF12), FMC_DA6 (AF12), LPTIM3_IN1 (AF3), LTDC_G2 (AF13), PSSI_D0 (AF6), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
P4PA5ввод-выводADC2_INP18, DCMIPP_D8 (AF13), FMC_NOE (AF12), I2S1_CK (AF5), I2S6_CK (AF8), LTDC_CLK (AF14), PSSI_D8 (AF6), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
P5PC4ввод-выводADC1_INP4, ADC2_INP4, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), FMC_A3 (AF12), FMC_A19 (AF7), I2S1_MCK (AF5), SPDIFRX_IN2 (AF9)
P6PB2ввод-выводADF1_SDI0 (AF3), FMC_NWE (AF12), I2S3_SDO (AF7), LTDC_B2 (AF10), RTC_OUT2 (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
P7PF13ввод-выводADC2_INP2, DCMIPP_D10 (AF13), FMC_D20 (AF12), PSSI_D10 (AF9), SPI5_NSS (AF5), USART1_TX (AF4)
P8PE7ввод-выводFMC_A4 (AF12), FMC_A20 (AF9), SAI2_SD_B (AF10), TIM1_ETR (AF1), UART7_RX (AF7)
P9PO1ввод-выводXSPIM_P1_NCS2 (AF9)
P10PP2ввод-выводXSPIM_P1_IO2 (AF9)
P11PO5ввод-выводXSPIM_P1_NCLK (AF9)
P12PP6ввод-выводXSPIM_P1_IO6 (AF9)
P13PP7ввод-выводXSPIM_P1_IO7 (AF9)
P14PO0ввод-выводXSPIM_P1_NCS1 (AF9)
P15PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), FMC_D10 (AF12), FMC_DA10 (AF12), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G6 (AF13), TIM2_CH4 (AF1), USART3_RX (AF7)
R1VSSпитание—
R2PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7 (AF12), FMC_DA7 (AF12), I2S6_WS (AF5), LTDC_G3 (AF13), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM5_CH1 (AF2), TIM9_CH1 (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
R3PA2ввод-выводADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), FMC_D5 (AF12), FMC_DA5 (AF12), LPTIM3_IN2 (AF3), LTDC_B7 (AF13), MDIOS_MDIO (AF14), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
R4PA6ввод-выводADC1_INP3, ADC2_INP3, DCMIPP_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LPTIM3_ETR (AF3), LTDC_B7 (AF12), LTDC_HSYNC (AF14), MDIOS_MDC (AF11), PSSI_PDCK (AF6), PWR_CSLEEP (AF0), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
R5PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, DCMIPP_D15 (AF4), ETH_MII_RXD1 (AF11), ETH_RMII_RXD1 (AF11), FMC_A5 (AF12), FMC_A21 (AF7), PSSI_D15 (AF6), SAI1_D3 (AF2), SPDIFRX_IN3 (AF9)
R6PB1ввод-выводADC1_INP5, ADC2_INP5, ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), FDCAN2_TX (AF9), FMC_NOE (AF12), LTDC_G2 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM9_CH2 (AF3)
R7PF11ввод-выводADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D12 (AF13), FMC_A23 (AF12), LTDC_B0 (AF14), PSSI_D12 (AF9), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
R8PE8ввод-выводFMC_A12 (AF12), TIM1_CH1N (AF1), UART7_TX (AF7)
R9PP4ввод-выводXSPIM_P1_IO4 (AF9)
R10PP3ввод-выводXSPIM_P1_IO3 (AF9)
R11PO4ввод-выводXSPIM_P1_CLK (AF9)
R12PP0ввод-выводXSPIM_P1_IO0 (AF9)
R13PO2ввод-выводXSPIM_P1_DQS0 (AF9)
R14PP1ввод-выводXSPIM_P1_IO1 (AF9)
R15VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC1резервное питание: часы реального времени и резервные регистры
VCAP1K7—
VCAP2K10—
VCAP3G10—
VCAP4F6—
VDDD4, D7, D10, F12, G4, K4, M6, M12питание цифровой части и линий ввода-вывода
VDD33USBD9—
VDD50USBC9—
VDDAM4питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDOG7, G9, H8, J7, J9—
VDDSMPSH2—
VDDXSPI1K9, M8, M10—
VDDXSPI2H10, J12, L12—
VFBSMPSH1—
VLXSMPSG2—
VREFMN3—
VREFPM3—
VSSA1, A15, C8, D2, D5, D6, D8, D11, D12, E1, E3, E4, E12, F4, F7, F8, F9, F10, G6, G8, G12, H4, H6, H7, H9, H12, H13, J4, J6, J8, K3, K6, K8, K12, L1, L3, M7, M9, M11, N10, R1, R15общий провод (земля)
VSSAL4общий провод аналоговой части
VSSSMPSG1—
VSSUSBJ10—
NRSTM2сброс, активный уровень — низкий
BOOT0B8выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H7S7I8Kx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7S7I8STM32H7S7I8Kx64 КБ620 КБ

Линейка STM32H7R7/7S7, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7S7I8. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7S7I8K6UFBGA 176+25, 10×10×0,6 мм, шаг 0,65 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA176, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7R7I8STM32H7R7/7S7201 из 201выводы совпадают полностьютолько у этого: CRYP, PKA

Частые вопросы

На каких выводах USART1 у STM32H7S7I8?

В корпусе UFBGA176 сигнал USART1_TX выведен на PB6 (шарик A2, AF7) или PA9 (шарик E15, AF7) или PB14 (шарик K13, AF4) или PF13 (шарик P7, AF4), USART1_RX — на PB7 (шарик C3, AF7) или PA10 (шарик F13, AF7) или PB15 (шарик M13, AF4) или PF12 (шарик N7, AF4).

Где у STM32H7S7I8 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик D14, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик E13, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7S7I8?

I2C1_SCL — PB6 (шарик A2, AF4) или PB8 (шарик B1, AF4), I2C1_SDA — PB9 (шарик C2, AF4) или PB7 (шарик C3, AF4).

Сколько выводов ввода-вывода у STM32H7S7I8 в корпусе UFBGA176?

122 из 201. Ещё 77 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
