STM32H7S7Z8 в корпусе UFBGA144: распиновка

STM32H7S7Z8 — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 600 МГц: 64 КБ флеш-памяти и 620 КБ ОЗУ. Корпус UFBGA144 — 144 шарика, из них 93 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 600 МГц
Флеш-память
64 КБ
ОЗУ
620 КБ
Корпус
UFBGA144, 144 шарика
Линий ввода-вывода
93
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H7S7Z8 в корпусе UFBGA144, вид сверхуABCDEFGHJKLM123456789101112VSS — шарик A1VSSPB8 — шарик A2: DCMIPP_D6, ETH_MII_TXD3, FDCAN1_RX, FMC_D9, FMC_DA9, I2C1_SCL, I3C1_SCL, PSSI_D6, SDMMC2_D4, TIM16_CH1, UART4_RX, USART3_CKPB8PB6 — шарик A3: CEC, DCMIPP_D5, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I3C1_SCL, LPUART1_TX, PSSI_D5, TIM16_CH1N, UART5_TX, USART1_TXPB6PD7 — шарик A4: DCMIPP_D2, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FMC_D8, FMC_DA8, I2S1_SDO, PSSI_D2, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CKPD7PD5 — шарик A5: DCMIPP_PIXCLK, FMC_NCE, FMC_NE2, PSSI_PDCK, TAMP_IN5, TAMP_OUT4, TIM1_CH4N, USART2_TXPD5PM12 — шарик A6: SPI5_NSS, USB_OTG_FS_DMPM12VDD50USB — шарик A7VDD50USBPD4 — шарик A8: DCMIPP_HSYNC, ETH_PHY_INTN, FMC_NL, PSSI_DE, TAMP_IN6, TAMP_OUT3, USART2_DE, USART2_RTSPD4PC10 — шарик A9: DCMIPP_D14, I2S3_CK, PSSI_D14, SPI3_SCK, TIM1_BKIN, UART4_TX, USART3_TXPC10PA15(JTDI) — шарик A10: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, FMC_D15, FMC_DA15, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_R5, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PA9 — шарик A11: DCMIPP_D0, FMC_D3, FMC_DA3, I2C3_SDA, I2S2_CK, LPUART1_TX, LTDC_B5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TXPA9VSS — шарик A12VSSVBAT — шарик B1VBATPB9 — шарик B2: DCMIPP_D7, FDCAN1_TX, I2C1_SDA, I2S2_WS, I3C1_SDA, PSSI_D7, SDMMC2_D5, SPI2_NSS, TAMP_IN2, TAMP_OUT1, TIM17_CH1, UART4_TXPB9PE1 — шарик B3: DCMIPP_D3, FMC_D10, FMC_DA10, LPTIM2_CH2, PSSI_D3, TAMP_IN3, TAMP_OUT6PE1PB5 — шарик B4: DCMIPP_D10, ETH_PPS_OUT, FDCAN2_RX, FMC_D12, FMC_DA12, I2C1_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LPTIM4_OUT, LTDC_R2, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RXPB5PD6 — шарик B5: ADF1_SDI0, DCMIPP_D10, ETH_CLK, FMC_INT, FMC_NE3, I2S3_SDO, PSSI_D10, SAI1_D1, SAI1_SCK_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PM11 — шарик B6: ADC1_EXTI11, ADC2_EXTI11, SPI5_SCK, USB_OTG_FS_DPPM11VDD33USB — шарик B7VDD33USBPD3 — шарик B8: DCMIPP_D5, FMC_NWAIT, I2S2_CK, LTDC_B1, PSSI_D5, SPI2_SCK, TIM1_CH3N, USART2_CTS, USART2_NSSPD3PD0 — шарик B9: DCMIPP_HSYNC, FDCAN1_RX, FMC_A6, FMC_A22, PSSI_DE, UART4_RXPD0PA13(JTMS/SWDIO) — шарик B10: DEBUG_JTMS-SWDIOPA13PA12 — шарик B11: FDCAN1_TX, FMC_D0, FMC_DA0, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_B2, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTSPA12PC8 — шарик B12: DCMIPP_D2, DEBUG_TRACED1, I2C3_SMBA, PSSI_D2, TIM3_CH3, UART5_DE, UART5_RTSPC8PC14-OSC32_IN(OSC32_IN) — шарик C1: RCC_OSC32_INPC14PC15-OSC32_OUT(OSC32_OUT) — шарик C2: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PC13 — шарик C3: PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13PB7 — шарик C4: DCMIPP_D1, DCMIPP_VSYNC, ETH_MII_TXD1, ETH_RMII_TXD1, FMC_SDCKE1, I2C1_SDA, I3C1_SDA, LPUART1_RX, PSSI_D1, PSSI_RDY, TIM17_CH1N, UART5_TX, USART1_RXPB7PB3(JTDO/TRACESWO) — шарик C5: CRS_SYNC, DCMIPP_HSYNC, DEBUG_JTDO-SWO, FMC_D14, FMC_DA14, I2S1_CK, I2S3_CK, I2S6_CK, LPTIM4_IN1, LTDC_R4, PSSI_DE, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RXPB3BOOT0 — шарик C6BOOT0VSS — шарик C7VSSPG1 — шарик C8: LTDC_R6PG1PD2 — шарик C9: DCMIPP_D11, DEBUG_TRACED2, PSSI_D11, TIM15_BKIN, TIM1_ETR, TIM3_ETR, UART5_RXPD2PA14(JTCK/SWCLK) — шарик C10: DEBUG_JTCK-SWCLKPA14PA8 — шарик C11: FMC_D4, FMC_DA4, I2C3_SCL, LTDC_B6, RCC_MCO_1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOFPA8PC6 — шарик C12: DCMIPP_D0, I2S2_MCK, PSSI_D0, SDMMC2_D6, TIM3_CH1, TIM9_CH1PC6PE5 — шарик D1: ADF1_CCK1, DCMIPP_D6, DEBUG_TRACED2, FMC_D14, FMC_DA14, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM15_CH1PE5VSS — шарик D2VSSPE3 — шарик D3: DEBUG_TRACED0, ETH_MII_RXD3, FMC_D12, FMC_DA12, LPTIM5_ETR, SAI1_SD_B, TIM15_BKINPE3VDD — шарик D4VDDPE2 — шарик D5: ADF1_CCK0, DEBUG_TRACECLK, ETH_MII_TXD3, FMC_D11, FMC_DA11, LPTIM5_IN1, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK, TIM1_CH2NPE2PM13 — шарик D6: SPI5_MOSI, USB_OTG_FS_IDPM13VDD — шарик D7VDDPG0 — шарик D8: LTDC_R7, TIM1_CH4NPG0PC11 — шарик D9: ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4, I2S3_SDI, PSSI_D4, SPI3_MISO, UART4_RX, USART3_RXPC11PA10 — шарик D10: DCMIPP_D1, FMC_D2, FMC_DA2, LPUART1_RX, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RXPA10PC9 — шарик D11: DCMIPP_D3, I2C3_SDA, I2S_CKIN, PSSI_D3, RCC_MCO_2, TIM3_CH4, UART5_CTSPC9PC7 — шарик D12: DCMIPP_D1, DEBUG_TRGIO, I2S3_MCK, PSSI_D1, SDMMC2_D7, TIM3_CH2, TIM9_CH2PC7VSSSMPS — шарик E1VSSSMPSPE6 — шарик E2: ADF1_SDI0, DCMIPP_D7, DEBUG_TRACED3, FMC_D15, FMC_DA15, PSSI_D7, SAI1_D1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, TIM15_CH2, TIM1_BKIN2PE6PE4 — шарик E3: ADF1_SDI0, DCMIPP_D4, DEBUG_TRACED1, FMC_D13, FMC_DA13, PSSI_D4, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM15_CH1NPE4VSS — шарик E4VSSVCAP4 — шарик E5VCAP4PB4(NJTRST) — шарик E6: DCMIPP_VSYNC, DEBUG_NJTRST, FMC_D13, FMC_DA13, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, LPTIM4_ETR, LTDC_R3, PSSI_RDY, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4PM14 — шарик E7: SPI5_MISO, USB_OTG_FS_VBUSPM14VSS — шарик E8VSSPA11 — шарик E9: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, FMC_D1, FMC_DA1, I2S2_WS, LPUART1_CTS, LTDC_B3, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSSPA11VDDXSPI2 — шарик E10VDDXSPI2PN3 — шарик E11: FMC_D1, FMC_DA1, XSPIM_P2_IO1PN3PN11 — шарик E12: ADC1_EXTI11, ADC2_EXTI11, FMC_D7, FMC_DA7, XSPIM_P2_IO7PN11VLXSMPS — шарик F1VLXSMPSVDDSMPS — шарик F2VDDSMPSVFBSMPS — шарик F3VFBSMPSVDD — шарик F4VDDVSS — шарик F5VSSVDDLDO — шарик F6VDDLDOVDDLDO — шарик F7VDDLDOVCAP3 — шарик F8VCAP3VDD — шарик F9VDDVSS — шарик F10VSSPN0 — шарик F11: FMC_NE4, XSPIM_P2_DQS0PN0PN10 — шарик F12: FMC_D6, FMC_DA6, XSPIM_P2_IO6PN10VSS — шарик G1VSSPH0-OSC_IN — шарик G2: RCC_OSC_INPH0PC0 — шарик G3: ADC1_INP10, ADC2_INP10, FMC_NBL1, GFXTIM_FCKCAL, GFXTIM_LCKCAL, SAI2_FS_BPC0NRST — шарик G4NRSTVSS — шарик G5VSSVDDLDO — шарик G6VDDLDOVDDLDO — шарик G7VDDLDOVSS — шарик G8VSSPN1 — шарик G9: FMC_NBL0, XSPIM_P2_NCS1PN1VDDXSPI2 — шарик G10VDDXSPI2PN2 — шарик G11: FMC_D0, FMC_DA0, XSPIM_P2_IO0PN2PN9 — шарик G12: FMC_D5, FMC_DA5, XSPIM_P2_IO5PN9PH1-OSC_OUT — шарик H1: RCC_OSC_OUTPH1PC3 — шарик H2: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK, FMC_A2, FMC_A18, I2S2_SDO, SPI2_MOSI, TIM1_CH2PC3VDDA — шарик H3VDDAVREFM — шарик H4VREFMPC1 — шарик H5: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADF1_SDI0, DEBUG_TRACED0, ETH_MDC, FMC_A0, FMC_A16, I2S2_SDO, MDIOS_MDC, PWR_WKUP4, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI2_MOSI, TAMP_IN7, TAMP_OUT8PC1VCAP1 — шарик H6VCAP1VSS — шарик H7VSSVCAP2 — шарик H8VCAP2VDD — шарик H9VDDVSS — шарик H10VSSPN7 — шарик H11: FMC_CLK, XSPIM_P2_NCLKPN7PN6 — шарик H12: FMC_SDCLK, XSPIM_P2_CLKPN6PC2 — шарик J1: ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2, FMC_A1, FMC_A17, I2S2_SDI, SPI2_MISO, TIM1_CH1PC2PA0 — шарик J2: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7, FMC_DA7, I2S6_WS, LTDC_G3, PWR_WKUP1, SAI2_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM5_CH1, TIM9_CH1, UART4_TX, USART2_CTS, USART2_NSSPA0VSSA — шарик J3VSSAVDD — шарик J4VDDVSS — шарик J5VSSPB1 — шарик J6: ADC1_INP5, ADC2_INP5, ETH_MII_TXD1, ETH_RMII_TXD1, FDCAN2_TX, FMC_NOE, LTDC_G2, TIM1_CH3N, TIM3_CH4, TIM9_CH2PB1PO1 — шарик J7: XSPIM_P1_NCS2PO1PO0 — шарик J8: XSPIM_P1_NCS1PO0PB10 — шарик J9: ETH_MII_RX_ER, FMC_D11, FMC_DA11, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LTDC_G7, SPI2_SCK, TIM2_CH3, USART3_TXPB10VDDXSPI2 — шарик J10VDDXSPI2PN4 — шарик J11: FMC_D2, FMC_DA2, XSPIM_P2_IO2PN4PN5 — шарик J12: FMC_D3, FMC_DA3, XSPIM_P2_IO3PN5PA1 — шарик K1: ADC1_INP1, ADC2_INP1, DCMIPP_D0, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, FMC_D6, FMC_DA6, LPTIM3_IN1, LTDC_G2, PSSI_D0, SAI2_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA3 — шарик K2: ADC1_INP15, ADC2_INP15, ETH_MII_COL, GFXTIM_FCKCAL, GFXTIM_LCKCAL, I2S6_MCK, LPTIM3_CH1, LTDC_DE, SPI1_RDY, SPI4_RDY, SPI5_RDY, TIM15_CH2, TIM1_CH3, TIM2_CH4, TIM5_CH4, USART2_RXPA3VREFP — шарик K3VREFPPC4 — шарик K4: ADC1_INP4, ADC2_INP4, ETH_MII_RXD0, ETH_RMII_RXD0, FMC_A3, FMC_A19, I2S1_MCK, SPDIFRX_IN2PC4VDDXSPI1 — шарик K5VDDXSPI1VSS — шарик K6VSSVDDXSPI1 — шарик K7VDDXSPI1VSS — шарик K8VSSVDDXSPI1 — шарик K9VDDXSPI1PB12 — шарик K10: FDCAN2_RX, FMC_D9, FMC_DA9, I2C2_SMBA, I2S2_WS, LPTIM2_IN2, LTDC_G5, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CKPB12PB14 — шарик K11: FMC_NE1, I2S2_SDI, LPTIM2_CH2, LTDC_DE, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14PN8 — шарик K12: FMC_D4, FMC_DA4, XSPIM_P2_IO4PN8PA2 — шарик L1: ADC1_INP14, ADC2_INP14, ETH_MDIO, FMC_D5, FMC_DA5, LPTIM3_IN2, LTDC_B7, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA5 — шарик L2: ADC2_INP18, DCMIPP_D8, FMC_NOE, I2S1_CK, I2S6_CK, LTDC_CLK, PSSI_D8, PWR_CSTOP, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM9_CH2PA5PA7 — шарик L3: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV, ETH_RMII_CRS_DV, FMC_INT, I2S1_SDO, I2S6_SDO, LTDC_B1, LTDC_R4, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2PA7PB0 — шарик L4: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_TXD0, ETH_RMII_TXD0, GFXTIM_TE, I2S1_CK, LTDC_VSYNC, SPI1_SCK, TIM1_CH2N, TIM3_CH3, TIM9_CH1, UART4_CTSPB0PB2 — шарик L5: ADF1_SDI0, FMC_NWE, I2S3_SDO, LTDC_B2, RTC_OUT2, SAI1_D1, SAI1_SD_A, SPI3_MOSIPB2PP2 — шарик L6: XSPIM_P1_IO2PP2PO5 — шарик L7: XSPIM_P1_NCLKPO5PP0 — шарик L8: XSPIM_P1_IO0PP0PO2 — шарик L9: XSPIM_P1_DQS0PO2PP1 — шарик L10: XSPIM_P1_IO1PP1PB15 — шарик L11: ADC1_EXTI15, ADC2_EXTI15, FMC_A20, I2S2_SDO, LTDC_G7, PWR_PVD_IN, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, UART4_CTS, USART1_RXPB15PB13 — шарик L12: DCMIPP_D2, ETH_MII_RXD3, FDCAN2_TX, FMC_D8, FMC_DA8, I2S2_CK, LPTIM2_CH1, LTDC_G4, PSSI_D2, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSSPB13VSS — шарик M1VSSPA4 — шарик M2: ADC1_INP18, DCMIPP_HSYNC, ETH_MDIO, I2S1_WS, I2S3_WS, I2S6_WS, LPTIM3_CH2, LTDC_R3, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CKPA4PA6 — шарик M3: ADC1_INP3, ADC2_INP3, DCMIPP_PIXCLK, I2S1_SDI, I2S6_SDI, LPTIM3_ETR, LTDC_B7, LTDC_HSYNC, MDIOS_MDC, PSSI_PDCK, PWR_CSLEEP, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1PA6PC5 — шарик M4: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, DCMIPP_D15, ETH_MII_RXD1, ETH_RMII_RXD1, FMC_A5, FMC_A21, PSSI_D15, SAI1_D3, SPDIFRX_IN3PC5PP4 — шарик M5: XSPIM_P1_IO4PP4PP3 — шарик M6: XSPIM_P1_IO3PP3PO4 — шарик M7: XSPIM_P1_CLKPO4PP5 — шарик M8: XSPIM_P1_IO5PP5PP6 — шарик M9: XSPIM_P1_IO6PP6PP7 — шарик M10: XSPIM_P1_IO7PP7PB11 — шарик M11: ADC1_EXTI11, ADC2_EXTI11, ETH_MII_TX_EN, ETH_RMII_TX_EN, FMC_D10, FMC_DA10, I2C2_SDA, LPTIM2_ETR, LTDC_G6, TIM2_CH4, USART3_RXPB11VSS — шарик M12VSSUFBGA144, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

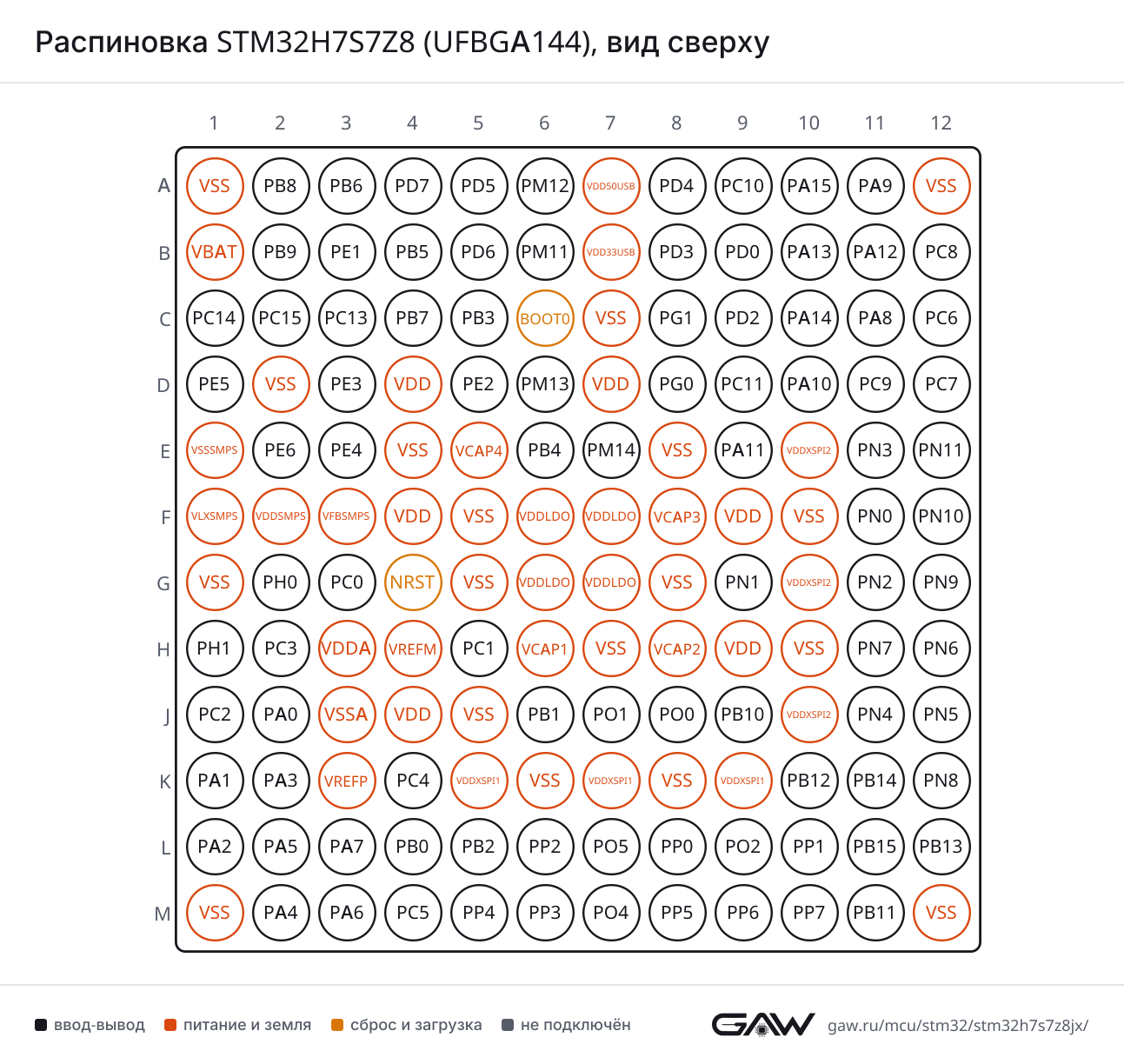

Распиновка STM32H7S7Z8 (UFBGA144), вид сверхуРаспиновка UFBGA144 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (C11, AF7)
CTSPA11 (E9, AF7)
DEPA12 (B11, AF7)
NSSPA11 (E9, AF7)
RTSPA12 (B11, AF7)
RXPB7 (C4, AF7), PA10 (D10, AF7), PB15 (L11, AF4)
TXPB6 (A3, AF7), PA9 (A11, AF7), PB14 (K11, AF4)
USART2CKPD7 (A4, AF7), PA4 (M2, AF7)
CTSPD3 (B8, AF7), PA0 (J2, AF7)
DEPD4 (A8, AF7), PA1 (K1, AF7)
NSSPD3 (B8, AF7), PA0 (J2, AF7)
RTSPD4 (A8, AF7), PA1 (K1, AF7)
RXPD6 (B5, AF7), PA3 (K2, AF7)
TXPD5 (A5, AF7), PA2 (L1, AF7)
USART3CKPB8 (A2, AF3), PB12 (K10, AF7)
CTSPB13 (L12, AF7)
DEPB14 (K11, AF7)
NSSPB13 (L12, AF7)
RTSPB14 (K11, AF7)
RXPC11 (D9, AF7), PB11 (M11, AF7)
TXPC10 (A9, AF7), PB10 (J9, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (L4, AF8), PB15 (L11, AF8)
DEPA15(JTDI) (A10, AF8), PB14 (K11, AF8)
RTSPA15(JTDI) (A10, AF8), PB14 (K11, AF8)
RXPB8 (A2, AF8), PD0 (B9, AF8), PC11 (D9, AF8), PA11 (E9, AF6), PA1 (K1, AF8)
TXPC10 (A9, AF8), PB9 (B2, AF8), PA12 (B11, AF6), PA0 (J2, AF8)
UART5CTSPC9 (D11, AF8)
DEPC8 (B12, AF8)
RTSPC8 (B12, AF8)
RXPB5 (B4, AF14), PD2 (C9, AF8), PB12 (K10, AF14)
TXPB6 (A3, AF14), PB7 (C4, AF14), PB13 (L12, AF14)
UART7RXPB3(JTDO/TRACESWO) (C5, AF11), PA8 (C11, AF11)
TXPA15(JTDI) (A10, AF11), PB4(NJTRST) (E6, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (E9, AF3)
DEPA12 (B11, AF3)
RTSPA12 (B11, AF3)
RXPB7 (C4, AF8), PA10 (D10, AF3)
TXPB6 (A3, AF8), PA9 (A11, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (E6, AF5), PA6 (M3, AF5)
MOSIPD7 (A4, AF5), PB5 (B4, AF5), PA7 (L3, AF5)
NSSPA15(JTDI) (A10, AF5), PA4 (M2, AF5)
RDYPA3 (K2, AF10)
SCKPB3(JTDO/TRACESWO) (C5, AF5), PA5 (L2, AF5), PB0 (L4, AF5)
SPI2MISOPC2 (J1, AF5), PB14 (K11, AF5)
MOSIPC3 (H2, AF5), PC1 (H5, AF5), PB15 (L11, AF5)
NSSPB9 (B2, AF5), PB4(NJTRST) (E6, AF7), PA11 (E9, AF5), PB12 (K10, AF5)
SCKPA9 (A11, AF5), PD3 (B8, AF5), PA12 (B11, AF5), PB10 (J9, AF5), PB13 (L12, AF5)
SPI3MISOPC11 (D9, AF6), PB4(NJTRST) (E6, AF6)
MOSIPB5 (B4, AF7), PD6 (B5, AF5), PB2 (L5, AF7)
NSSPA15(JTDI) (A10, AF6), PA4 (M2, AF6)
SCKPC10 (A9, AF6), PB3(JTDO/TRACESWO) (C5, AF6)
SPI4MISOPE5 (D1, AF5)
MOSIPE6 (E2, AF5)
NSSPE4 (E3, AF5)
RDYPA3 (K2, AF6)
SCKPE2 (D5, AF5)
SPI5MISOPM14 (E7, AF5)
MOSIPM13 (D6, AF5)
NSSPM12 (A6, AF5)
RDYPA3 (K2, AF9)
SCKPM11 (B6, AF5)
SPI6MISOPB4(NJTRST) (E6, AF8), PA6 (M3, AF8)
MOSIPB5 (B4, AF8), PA7 (L3, AF8)
NSSPA15(JTDI) (A10, AF7), PA0 (J2, AF5), PA4 (M2, AF8)
SCKPB3(JTDO/TRACESWO) (C5, AF8), PA5 (L2, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (D11, AF5)
I2S1CKPB3(JTDO/TRACESWO) (C5, AF5), PA5 (L2, AF5), PB0 (L4, AF5)
MCKPC4 (K4, AF5)
SDIPB4(NJTRST) (E6, AF5), PA6 (M3, AF5)
SDOPD7 (A4, AF5), PB5 (B4, AF5), PA7 (L3, AF5)
WSPA15(JTDI) (A10, AF5), PA4 (M2, AF5)
I2S2CKPA9 (A11, AF5), PD3 (B8, AF5), PA12 (B11, AF5), PB10 (J9, AF5), PB13 (L12, AF5)
MCKPC6 (C12, AF5)
SDIPC2 (J1, AF5), PB14 (K11, AF5)
SDOPC3 (H2, AF5), PC1 (H5, AF5), PB15 (L11, AF5)
WSPB9 (B2, AF5), PB4(NJTRST) (E6, AF7), PA11 (E9, AF5), PB12 (K10, AF5)
I2S3CKPC10 (A9, AF6), PB3(JTDO/TRACESWO) (C5, AF6)
MCKPC7 (D12, AF6)
SDIPC11 (D9, AF6), PB4(NJTRST) (E6, AF6)
SDOPB5 (B4, AF7), PD6 (B5, AF5), PB2 (L5, AF7)
WSPA15(JTDI) (A10, AF6), PA4 (M2, AF6)
I2S6CKPB3(JTDO/TRACESWO) (C5, AF8), PA5 (L2, AF8)
MCKPA3 (K2, AF5)
SDIPB4(NJTRST) (E6, AF8), PA6 (M3, AF8)
SDOPB5 (B4, AF8), PA7 (L3, AF8)
WSPA15(JTDI) (A10, AF7), PA0 (J2, AF5), PA4 (M2, AF8)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A2, AF4), PB6 (A3, AF4)
SDAPB9 (B2, AF4), PB7 (C4, AF4)
SMBAPB5 (B4, AF4)
I2C2SCLPB10 (J9, AF4)
SDAPB11 (M11, AF4)
SMBAPB12 (K10, AF4)
I2C3SCLPA8 (C11, AF4)
SDAPA9 (A11, AF4), PC9 (D11, AF4)
SMBAPC8 (B12, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB8 (A2, AF4), PB6 (A3, AF4)
SDAPB9 (B2, AF4), PB7 (C4, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (A2, AF9), PD0 (B9, AF9), PA11 (E9, AF9)
TXPB9 (B2, AF9), PA12 (B11, AF9)
FDCAN2RXPB5 (B4, AF9), PB12 (K10, AF9)
TXPB6 (A3, AF9), PB1 (J6, AF9), PB13 (L12, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPM12 (A6, AF10)
DPPM11 (B6, AF10)
IDPM13 (D6, AF10)
SOFPA8 (C11, AF10)
VBUSPM14 (E7, AF10)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCLKPD6 (B5, AF4)
MDCPC1 (H5, AF11)
MDIOPA2 (L1, AF11), PA4 (M2, AF11)
MII_COLPA3 (K2, AF11)
MII_RX_CLKPB6 (A3, AF11), PD7 (A4, AF4), PA1 (K1, AF11)
MII_RX_DVPA7 (L3, AF11)
MII_RX_ERPB10 (J9, AF11)
MII_RXD0PC4 (K4, AF11)
MII_RXD1PC5 (M4, AF11)
MII_RXD3PE3 (D3, AF11), PB13 (L12, AF11)
MII_TX_CLKPC3 (H2, AF11)
MII_TX_ENPB11 (M11, AF11)
MII_TXD0PB0 (L4, AF11)
MII_TXD1PB7 (C4, AF11), PB1 (J6, AF11)
MII_TXD2PC2 (J1, AF11)
MII_TXD3PB8 (A2, AF11), PE2 (D5, AF11)
PHY_INTNPD4 (A8, AF11)
PPS_OUTPB5 (B4, AF11)
RMII_CRS_DVPA7 (L3, AF11)
RMII_REF_CLKPB6 (A3, AF11), PD7 (A4, AF4), PA1 (K1, AF11)
RMII_RXD0PC4 (K4, AF11)
RMII_RXD1PC5 (M4, AF11)
RMII_TX_ENPB11 (M11, AF11)
RMII_TXD0PB0 (L4, AF11)
RMII_TXD1PB7 (C4, AF11), PB1 (J6, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC2CKPD6 (B5, AF11), PC1 (H5, AF9)
CMDPD7 (A4, AF11), PA0 (J2, AF9)
D0PB14 (K11, AF9)
D1PB15 (L11, AF9)
D2PB3(JTDO/TRACESWO) (C5, AF9)
D3PB4(NJTRST) (E6, AF9)
D4PB8 (A2, AF10)
D5PB9 (B2, AF10)
D6PC6 (C12, AF10)
D7PC7 (D12, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (D5, AF2)
CK2PE5 (D1, AF2)
D1PD6 (B5, AF2), PE6 (E2, AF2), PC1 (H5, AF2), PB2 (L5, AF2)
D2PE4 (E3, AF2)
D3PC5 (M4, AF2)
FS_APE4 (E3, AF6)
MCLK_APE2 (D5, AF6)
SCK_APD6 (B5, AF6), PE5 (D1, AF6)
SD_APE6 (E2, AF6), PC1 (H5, AF6), PB2 (L5, AF6)
SD_BPE3 (D3, AF6)
SAI2FS_BPA12 (B11, AF8), PC0 (G3, AF8)
MCLK_BPE6 (E2, AF10), PA1 (K1, AF10)
SCK_BPA2 (L1, AF8)
SD_BPA0 (J2, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (A4, AF9)
IN2PC4 (K4, AF9)
IN3PC5 (M4, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB6 (A3, AF5), PA15(JTDI) (A10, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PM11 (B6), PC11 (D9), PA11 (E9), PN11 (E12), PB11 (M11)
EXTI15PA15(JTDI) (A10), PC15-OSC32_OUT(OSC32_OUT) (C2), PB15 (L11)
INN1PA0 (J2)
INN3PA7 (L3)
INN4PC5 (M4)
INN5PB0 (L4)
INN10PC1 (H5)
INN11PC2 (J1)
INN12PC3 (H2)
INP0PA0 (J2)
INP1PA1 (K1)
INP3PA6 (M3)
INP4PC4 (K4)
INP5PB1 (J6)
INP7PA7 (L3)
INP8PC5 (M4)
INP9PB0 (L4)
INP10PC0 (G3)
INP11PC1 (H5)
INP12PC2 (J1)
INP13PC3 (H2)
INP14PA2 (L1)
INP15PA3 (K2)
INP18PA4 (M2)
ADC2EXTI11PM11 (B6), PC11 (D9), PA11 (E9), PN11 (E12), PB11 (M11)
EXTI15PA15(JTDI) (A10), PC15-OSC32_OUT(OSC32_OUT) (C2), PB15 (L11)
INN1PA0 (J2)
INN3PA7 (L3)
INN4PC5 (M4)
INN5PB0 (L4)
INN10PC1 (H5)
INN11PC2 (J1)
INN12PC3 (H2)
INP0PA0 (J2)
INP1PA1 (K1)
INP3PA6 (M3)
INP4PC4 (K4)
INP5PB1 (J6)
INP7PA7 (L3)
INP8PC5 (M4)
INP9PB0 (L4)
INP10PC0 (G3)
INP11PC1 (H5)
INP12PC2 (J1)
INP13PC3 (H2)
INP14PA2 (L1)
INP15PA3 (K2)
INP18PA5 (L2)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC10 (A9, AF1), PB12 (K10, AF1), PA6 (M3, AF1)
BKIN2PE6 (E2, AF1)
CH1PA8 (C11, AF1), PC2 (J1, AF1)
CH1NPA7 (L3, AF1), PB13 (L12, AF1)
CH2PA9 (A11, AF1), PC3 (H2, AF1)
CH2NPE2 (D5, AF14), PB14 (K11, AF1), PB0 (L4, AF1)
CH3PA10 (D10, AF1), PA3 (K2, AF14)
CH3NPD3 (B8, AF1), PB1 (J6, AF1), PB15 (L11, AF1)
CH4PA11 (E9, AF1)
CH4NPD5 (A5, AF1), PG0 (D8, AF1)
ETRPA12 (B11, AF1), PD2 (C9, AF1)
TIM2CH1PA15(JTDI) (A10, AF1), PA0 (J2, AF1), PA5 (L2, AF1)
CH2PB3(JTDO/TRACESWO) (C5, AF1), PA1 (K1, AF1)
CH3PB10 (J9, AF1), PA2 (L1, AF1)
CH4PA3 (K2, AF1), PB11 (M11, AF1)
ETRPA15(JTDI) (A10, AF2), PA5 (L2, AF2)
TIM3CH1PC6 (C12, AF2), PB4(NJTRST) (E6, AF2), PA6 (M3, AF2)
CH2PB5 (B4, AF2), PC7 (D12, AF2), PA7 (L3, AF2)
CH3PC8 (B12, AF2), PB0 (L4, AF2)
CH4PC9 (D11, AF2), PB1 (J6, AF2)
ETRPD2 (C9, AF2)
TIM5CH1PA0 (J2, AF2)
CH2PA1 (K1, AF2)
CH3PA2 (L1, AF2)
CH4PA3 (K2, AF2)
ETRPA4 (M2, AF2)
TIM9CH1PC6 (C12, AF3), PA0 (J2, AF3), PB0 (L4, AF3)
CH2PC7 (D12, AF3), PB1 (J6, AF3), PA5 (L2, AF3)
TIM12CH1PB14 (K11, AF2)
CH2PB15 (L11, AF2)
TIM13CH1PA6 (M3, AF9)
TIM14CH1PA7 (L3, AF9)
TIM15BKINPD2 (C9, AF4), PE3 (D3, AF4), PA0 (J2, AF4)
CH1PE5 (D1, AF4), PA2 (L1, AF4)
CH1NPE4 (E3, AF4), PA1 (K1, AF4)
CH2PE6 (E2, AF4), PA3 (K2, AF4)
TIM16BKINPB4(NJTRST) (E6, AF1)
CH1PB8 (A2, AF1)
CH1NPB6 (A3, AF1)
TIM17BKINPB5 (B4, AF1)
CH1PB9 (B2, AF1)
CH1NPB7 (C4, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2CH1PB13 (L12, AF3)
CH2PE1 (B3, AF3), PB14 (K11, AF3)
ETRPB11 (M11, AF3)
IN1PB10 (J9, AF3)
IN2PB12 (K10, AF3)
LPTIM3CH1PA3 (K2, AF3)
CH2PA4 (M2, AF3)
ETRPA6 (M3, AF3)
IN1PA1 (K1, AF3)
IN2PA2 (L1, AF3)
LPTIM4ETRPB4(NJTRST) (E6, AF3)
IN1PB3(JTDO/TRACESWO) (C5, AF3)
OUTPB5 (B4, AF3)
LPTIM5ETRPE3 (D3, AF3)
IN1PE2 (D5, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C3)
OUT2PB2 (L5, AF0)
REFINPB15 (L11, AF0)
TSPC13 (C3)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PC1 (H5, AF12)
A1PC2 (J1, AF12)
A2PC3 (H2, AF12)
A3PC4 (K4, AF12)
A5PC5 (M4, AF12)
A6PD0 (B9, AF12)
A16PC1 (H5, AF7)
A17PC2 (J1, AF9)
A18PC3 (H2, AF7)
A19PC4 (K4, AF7)
A20PB15 (L11, AF12)
A21PC5 (M4, AF7)
A22PD0 (B9, AF7)
CLKPN7 (H11, AF12)
D0PA12 (B11, AF12), PN2 (G11, AF12)
D1PA11 (E9, AF12), PN3 (E11, AF12)
D2PA10 (D10, AF12), PN4 (J11, AF12)
D3PA9 (A11, AF12), PN5 (J12, AF12)
D4PA8 (C11, AF12), PN8 (K12, AF12)
D5PN9 (G12, AF12), PA2 (L1, AF12)
D6PN10 (F12, AF12), PA1 (K1, AF12)
D7PN11 (E12, AF12), PA0 (J2, AF12)
D8PD7 (A4, AF12), PB13 (L12, AF12)
D9PB8 (A2, AF14), PB12 (K10, AF12)
D10PE1 (B3, AF12), PB11 (M11, AF12)
D11PE2 (D5, AF12), PB10 (J9, AF12)
D12PB5 (B4, AF12), PE3 (D3, AF12)
D13PE4 (E3, AF12), PB4(NJTRST) (E6, AF12)
D14PB3(JTDO/TRACESWO) (C5, AF12), PE5 (D1, AF12)
D15PA15(JTDI) (A10, AF12), PE6 (E2, AF12)
DA0PA12 (B11, AF12), PN2 (G11, AF12)
DA1PA11 (E9, AF12), PN3 (E11, AF12)
DA2PA10 (D10, AF12), PN4 (J11, AF12)
DA3PA9 (A11, AF12), PN5 (J12, AF12)
DA4PA8 (C11, AF12), PN8 (K12, AF12)
DA5PN9 (G12, AF12), PA2 (L1, AF12)
DA6PN10 (F12, AF12), PA1 (K1, AF12)
DA7PN11 (E12, AF12), PA0 (J2, AF12)
DA8PD7 (A4, AF12), PB13 (L12, AF12)
DA9PB8 (A2, AF14), PB12 (K10, AF12)
DA10PE1 (B3, AF12), PB11 (M11, AF12)
DA11PE2 (D5, AF12), PB10 (J9, AF12)
DA12PB5 (B4, AF12), PE3 (D3, AF12)
DA13PE4 (E3, AF12), PB4(NJTRST) (E6, AF12)
DA14PB3(JTDO/TRACESWO) (C5, AF12), PE5 (D1, AF12)
DA15PA15(JTDI) (A10, AF12), PE6 (E2, AF12)
INTPD6 (B5, AF10), PA7 (L3, AF12)
NBL0PN1 (G9, AF12)
NBL1PC0 (G3, AF12)
NCEPD5 (A5, AF10)
NE1PB14 (K11, AF12)
NE2PD5 (A5, AF12)
NE3PD6 (B5, AF12)
NE4PN0 (F11, AF12)
NLPD4 (A8, AF12)
NOEPB1 (J6, AF12), PA5 (L2, AF12)
NWAITPD3 (B8, AF12)
NWEPB2 (L5, AF12)
SDCKE1PB7 (C4, AF12)
SDCLKPN6 (H12, AF12)
SDNE1PB6 (A3, AF12)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (A11, AF6), PC6 (C12, AF9), PA1 (K1, AF6)
D1PB7 (C4, AF9), PA10 (D10, AF6), PC7 (D12, AF9)
D2PD7 (A4, AF6), PC8 (B12, AF9), PB13 (L12, AF8)
D3PE1 (B3, AF9), PC9 (D11, AF9)
D4PC11 (D9, AF9), PE4 (E3, AF9)
D5PB6 (A3, AF6), PD3 (B8, AF6)
D6PB8 (A2, AF6), PE5 (D1, AF9)
D7PB9 (B2, AF6), PE6 (E2, AF9)
D8PA5 (L2, AF6)
D10PB5 (B4, AF6), PD6 (B5, AF9)
D11PD2 (C9, AF6)
D14PC10 (A9, AF9)
D15PC5 (M4, AF6)
DEPD4 (A8, AF6), PD0 (B9, AF6), PB3(JTDO/TRACESWO) (C5, AF14), PA4 (M2, AF9)
PDCKPD5 (A5, AF6), PA6 (M3, AF6)
RDYPB7 (C4, AF6), PB4(NJTRST) (E6, AF14)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB1PD3 (B8, AF14), PA7 (L3, AF13)
B2PA12 (B11, AF13), PB2 (L5, AF10)
B3PA11 (E9, AF13)
B4PA10 (D10, AF14)
B5PA9 (A11, AF14)
B6PA8 (C11, AF13)
B7PA2 (L1, AF13), PA6 (M3, AF12)
CLKPA5 (L2, AF14)
DEPA3 (K2, AF13), PB14 (K11, AF13)
G2PB1 (J6, AF10), PA1 (K1, AF13)
G3PA0 (J2, AF13)
G4PB13 (L12, AF10)
G5PB12 (K10, AF13)
G6PB11 (M11, AF13)
G7PB10 (J9, AF13), PB15 (L11, AF10)
HSYNCPA6 (M3, AF14)
R2PB5 (B4, AF10)
R3PB4(NJTRST) (E6, AF13), PA4 (M2, AF12)
R4PB3(JTDO/TRACESWO) (C5, AF13), PA7 (L3, AF10)
R5PA15(JTDI) (A10, AF13)
R6PG1 (C8, AF13)
R7PG0 (D8, AF13)
VSYNCPB0 (L4, AF14)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE2 (D5, AF1)
CCK1PE5 (D1, AF1)
SDI0PD6 (B5, AF3), PE6 (E2, AF3), PE4 (E3, AF3), PC1 (H5, AF3), PB2 (L5, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (C10, AF0)
JTDIPA15(JTDI) (A10, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (C5, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (B10, AF0)
NJTRSTPB4(NJTRST) (E6, AF0)
TRACECLKPE2 (D5, AF0)
TRACED0PE3 (D3, AF0), PC1 (H5, AF0)
TRACED1PC8 (B12, AF0), PE4 (E3, AF0)
TRACED2PD2 (C9, AF0), PE5 (D1, AF0)
TRACED3PE6 (E2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (C11, AF0)
MCO_2PC9 (D11, AF0)
OSC_INPH0-OSC_IN (G2)
OSC_OUTPH1-OSC_OUT (H1)
OSC32_INPC14-OSC32_IN(OSC32_IN) (C1)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (C2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA6 (M3, AF0)
PWR_CSTOPPA5 (L2, AF0)
PWR_WKUP1PA0 (J2)
PWR_WKUP2PA2 (L1)
PWR_WKUP3PC13 (C3)
PWR_WKUP4PC1 (H5)
TAMP_IN1PC13 (C3)
TAMP_IN2PB9 (B2)
TAMP_IN3PE1 (B3)
TAMP_IN5PD5 (A5)
TAMP_IN6PD4 (A8)
TAMP_IN7PC1 (H5)
TAMP_OUT1PB9 (B2)
TAMP_OUT2PC13 (C3)
TAMP_OUT3PD4 (A8)
TAMP_OUT4PD5 (A5)
TAMP_OUT6PE1 (B3)
TAMP_OUT8PC1 (H5)

Блоки без собственных выводов: USB_OTG_FS1 (USB On-The-Go Full Speed), XSPI1 (расширенный SPI для памяти), XSPI2 (расширенный SPI для памяти), HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций).

Таблица выводов

Все 144 шарика корпуса UFBGA144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSпитание—
A2PB8ввод-выводDCMIPP_D6 (AF13), ETH_MII_TXD3 (AF11), FDCAN1_RX (AF9), FMC_D9 (AF14), FMC_DA9 (AF14), I2C1_SCL (AF4), I3C1_SCL (AF4), PSSI_D6 (AF6), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), UART4_RX (AF8), USART3_CK (AF3)
A3PB6ввод-выводCEC (AF5), DCMIPP_D5 (AF13), ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I3C1_SCL (AF4), LPUART1_TX (AF8), PSSI_D5 (AF6), TIM16_CH1N (AF1), UART5_TX (AF14), USART1_TX (AF7)
A4PD7ввод-выводDCMIPP_D2 (AF13), ETH_MII_RX_CLK (AF4), ETH_RMII_REF_CLK (AF4), FMC_D8 (AF12), FMC_DA8 (AF12), I2S1_SDO (AF5), PSSI_D2 (AF6), SDMMC2_CMD (AF11), SPDIFRX_IN0 (AF9), SPI1_MOSI (AF5), USART2_CK (AF7)
A5PD5ввод-выводDCMIPP_PIXCLK (AF5), FMC_NCE (AF10), FMC_NE2 (AF12), PSSI_PDCK (AF6), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), USART2_TX (AF7)
A6PM12ввод-выводSPI5_NSS (AF5), USB_OTG_FS_DM (AF10)
A7VDD50USBпитание—
A8PD4ввод-выводDCMIPP_HSYNC (AF5), ETH_PHY_INTN (AF11), FMC_NL (AF12), PSSI_DE (AF6), TAMP_IN6, TAMP_OUT3, USART2_DE (AF7), USART2_RTS (AF7)
A9PC10ввод-выводDCMIPP_D14 (AF13), I2S3_CK (AF6), PSSI_D14 (AF9), SPI3_SCK (AF6), TIM1_BKIN (AF1), UART4_TX (AF8), USART3_TX (AF7)
A10PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_R5 (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
A11PA9ввод-выводDCMIPP_D0 (AF13), FMC_D3 (AF12), FMC_DA3 (AF12), I2C3_SDA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_B5 (AF14), PSSI_D0 (AF6), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
A12VSSпитание—
B1VBATпитание—
B2PB9ввод-выводDCMIPP_D7 (AF13), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2S2_WS (AF5), I3C1_SDA (AF4), PSSI_D7 (AF6), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TAMP_IN2, TAMP_OUT1, TIM17_CH1 (AF1), UART4_TX (AF8)
B3PE1ввод-выводDCMIPP_D3 (AF13), FMC_D10 (AF12), FMC_DA10 (AF12), LPTIM2_CH2 (AF3), PSSI_D3 (AF9), TAMP_IN3, TAMP_OUT6
B4PB5ввод-выводDCMIPP_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_D12 (AF12), FMC_DA12 (AF12), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LPTIM4_OUT (AF3), LTDC_R2 (AF10), PSSI_D10 (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14)
B5PD6ввод-выводADF1_SDI0 (AF3), DCMIPP_D10 (AF13), ETH_CLK (AF4), FMC_INT (AF10), FMC_NE3 (AF12), I2S3_SDO (AF5), PSSI_D10 (AF9), SAI1_D1 (AF2), SAI1_SCK_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
B6PM11ввод-выводADC1_EXTI11, ADC2_EXTI11, SPI5_SCK (AF5), USB_OTG_FS_DP (AF10)
B7VDD33USBпитание—
B8PD3ввод-выводDCMIPP_D5 (AF13), FMC_NWAIT (AF12), I2S2_CK (AF5), LTDC_B1 (AF14), PSSI_D5 (AF6), SPI2_SCK (AF5), TIM1_CH3N (AF1), USART2_CTS (AF7), USART2_NSS (AF7)
B9PD0ввод-выводDCMIPP_HSYNC (AF13), FDCAN1_RX (AF9), FMC_A6 (AF12), FMC_A22 (AF7), PSSI_DE (AF6), UART4_RX (AF8)
B10PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
B11PA12ввод-выводFDCAN1_TX (AF9), FMC_D0 (AF12), FMC_DA0 (AF12), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_B2 (AF13), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7)
B12PC8ввод-выводDCMIPP_D2 (AF13), DEBUG_TRACED1 (AF0), I2C3_SMBA (AF4), PSSI_D2 (AF9), TIM3_CH3 (AF2), UART5_DE (AF8), UART5_RTS (AF8)
C1PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
C2PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C3PC13ввод-выводPWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
C4PB7ввод-выводDCMIPP_D1 (AF5), DCMIPP_VSYNC (AF13), ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), FMC_SDCKE1 (AF12), I2C1_SDA (AF4), I3C1_SDA (AF4), LPUART1_RX (AF8), PSSI_D1 (AF9), PSSI_RDY (AF6), TIM17_CH1N (AF1), UART5_TX (AF14), USART1_RX (AF7)
C5PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DCMIPP_HSYNC (AF4), DEBUG_JTDO-SWO (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), LPTIM4_IN1 (AF3), LTDC_R4 (AF13), PSSI_DE (AF14), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
C6BOOT0загрузка—
C7VSSпитание—
C8PG1ввод-выводLTDC_R6 (AF13)
C9PD2ввод-выводDCMIPP_D11 (AF13), DEBUG_TRACED2 (AF0), PSSI_D11 (AF6), TIM15_BKIN (AF4), TIM1_ETR (AF1), TIM3_ETR (AF2), UART5_RX (AF8)
C10PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
C11PA8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), I2C3_SCL (AF4), LTDC_B6 (AF13), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
C12PC6ввод-выводDCMIPP_D0 (AF13), I2S2_MCK (AF5), PSSI_D0 (AF9), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM9_CH1 (AF3)
D1PE5ввод-выводADF1_CCK1 (AF1), DCMIPP_D6 (AF13), DEBUG_TRACED2 (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), PSSI_D6 (AF9), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF4)
D2VSSпитание—
D3PE3ввод-выводDEBUG_TRACED0 (AF0), ETH_MII_RXD3 (AF11), FMC_D12 (AF12), FMC_DA12 (AF12), LPTIM5_ETR (AF3), SAI1_SD_B (AF6), TIM15_BKIN (AF4)
D4VDDпитание—
D5PE2ввод-выводADF1_CCK0 (AF1), DEBUG_TRACECLK (AF0), ETH_MII_TXD3 (AF11), FMC_D11 (AF12), FMC_DA11 (AF12), LPTIM5_IN1 (AF3), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), TIM1_CH2N (AF14)
D6PM13ввод-выводSPI5_MOSI (AF5), USB_OTG_FS_ID (AF10)
D7VDDпитание—
D8PG0ввод-выводLTDC_R7 (AF13), TIM1_CH4N (AF1)
D9PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4 (AF13), I2S3_SDI (AF6), PSSI_D4 (AF9), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
D10PA10ввод-выводDCMIPP_D1 (AF13), FMC_D2 (AF12), FMC_DA2 (AF12), LPUART1_RX (AF3), LTDC_B4 (AF14), MDIOS_MDIO (AF11), PSSI_D1 (AF6), TIM1_CH3 (AF1), USART1_RX (AF7)
D11PC9ввод-выводDCMIPP_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), PSSI_D3 (AF9), RCC_MCO_2 (AF0), TIM3_CH4 (AF2), UART5_CTS (AF8)
D12PC7ввод-выводDCMIPP_D1 (AF13), DEBUG_TRGIO (AF0), I2S3_MCK (AF6), PSSI_D1 (AF9), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM9_CH2 (AF3)
E1VSSSMPSпитание—
E2PE6ввод-выводADF1_SDI0 (AF3), DCMIPP_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), PSSI_D7 (AF9), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1)
E3PE4ввод-выводADF1_SDI0 (AF3), DCMIPP_D4 (AF13), DEBUG_TRACED1 (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), PSSI_D4 (AF9), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF4)
E4VSSпитание—
E5VCAP4питание—
E6PB4(NJTRST)ввод-выводDCMIPP_VSYNC (AF4), DEBUG_NJTRST (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), LPTIM4_ETR (AF3), LTDC_R3 (AF13), PSSI_RDY (AF14), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
E7PM14ввод-выводSPI5_MISO (AF5), USB_OTG_FS_VBUS (AF10)
E8VSSпитание—
E9PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), FMC_D1 (AF12), FMC_DA1 (AF12), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_B3 (AF13), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7)
E10VDDXSPI2питание—
E11PN3ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), XSPIM_P2_IO1 (AF9)
E12PN11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D7 (AF12), FMC_DA7 (AF12), XSPIM_P2_IO7 (AF9)
F1VLXSMPSпитание—
F2VDDSMPSпитание—
F3VFBSMPSпитание—
F4VDDпитание—
F5VSSпитание—
F6VDDLDOпитание—
F7VDDLDOпитание—
F8VCAP3питание—
F9VDDпитание—
F10VSSпитание—
F11PN0ввод-выводFMC_NE4 (AF12), XSPIM_P2_DQS0 (AF9)
F12PN10ввод-выводFMC_D6 (AF12), FMC_DA6 (AF12), XSPIM_P2_IO6 (AF9)
G1VSSпитание—
G2PH0-OSC_INввод-выводRCC_OSC_IN
G3PC0ввод-выводADC1_INP10, ADC2_INP10, FMC_NBL1 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), SAI2_FS_B (AF8)
G4NRSTсброс—
G5VSSпитание—
G6VDDLDOпитание—
G7VDDLDOпитание—
G8VSSпитание—
G9PN1ввод-выводFMC_NBL0 (AF12), XSPIM_P2_NCS1 (AF9)
G10VDDXSPI2питание—
G11PN2ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), XSPIM_P2_IO0 (AF9)
G12PN9ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), XSPIM_P2_IO5 (AF9)
H1PH1-OSC_OUTввод-выводRCC_OSC_OUT
H2PC3ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK (AF11), FMC_A2 (AF12), FMC_A18 (AF7), I2S2_SDO (AF5), SPI2_MOSI (AF5), TIM1_CH2 (AF1)
H3VDDAпитание—
H4VREFMпитание—
H5PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADF1_SDI0 (AF3), DEBUG_TRACED0 (AF0), ETH_MDC (AF11), FMC_A0 (AF12), FMC_A16 (AF7), I2S2_SDO (AF5), MDIOS_MDC (AF14), PWR_WKUP4, SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF9), SPI2_MOSI (AF5), TAMP_IN7, TAMP_OUT8
H6VCAP1питание—
H7VSSпитание—
H8VCAP2питание—
H9VDDпитание—
H10VSSпитание—
H11PN7ввод-выводFMC_CLK (AF12), XSPIM_P2_NCLK (AF9)
H12PN6ввод-выводFMC_SDCLK (AF12), XSPIM_P2_CLK (AF9)
J1PC2ввод-выводADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2 (AF11), FMC_A1 (AF12), FMC_A17 (AF9), I2S2_SDI (AF5), SPI2_MISO (AF5), TIM1_CH1 (AF1)
J2PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7 (AF12), FMC_DA7 (AF12), I2S6_WS (AF5), LTDC_G3 (AF13), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM5_CH1 (AF2), TIM9_CH1 (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
J3VSSAпитание—
J4VDDпитание—
J5VSSпитание—
J6PB1ввод-выводADC1_INP5, ADC2_INP5, ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), FDCAN2_TX (AF9), FMC_NOE (AF12), LTDC_G2 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM9_CH2 (AF3)
J7PO1ввод-выводXSPIM_P1_NCS2 (AF9)
J8PO0ввод-выводXSPIM_P1_NCS1 (AF9)
J9PB10ввод-выводETH_MII_RX_ER (AF11), FMC_D11 (AF12), FMC_DA11 (AF12), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G7 (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
J10VDDXSPI2питание—
J11PN4ввод-выводFMC_D2 (AF12), FMC_DA2 (AF12), XSPIM_P2_IO2 (AF9)
J12PN5ввод-выводFMC_D3 (AF12), FMC_DA3 (AF12), XSPIM_P2_IO3 (AF9)
K1PA1ввод-выводADC1_INP1, ADC2_INP1, DCMIPP_D0 (AF5), ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), FMC_D6 (AF12), FMC_DA6 (AF12), LPTIM3_IN1 (AF3), LTDC_G2 (AF13), PSSI_D0 (AF6), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
K2PA3ввод-выводADC1_INP15, ADC2_INP15, ETH_MII_COL (AF11), GFXTIM_FCKCAL (AF12), GFXTIM_LCKCAL (AF8), I2S6_MCK (AF5), LPTIM3_CH1 (AF3), LTDC_DE (AF13), SPI1_RDY (AF10), SPI4_RDY (AF6), SPI5_RDY (AF9), TIM15_CH2 (AF4), TIM1_CH3 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
K3VREFPпитание—
K4PC4ввод-выводADC1_INP4, ADC2_INP4, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), FMC_A3 (AF12), FMC_A19 (AF7), I2S1_MCK (AF5), SPDIFRX_IN2 (AF9)
K5VDDXSPI1питание—
K6VSSпитание—
K7VDDXSPI1питание—
K8VSSпитание—
K9VDDXSPI1питание—
K10PB12ввод-выводFDCAN2_RX (AF9), FMC_D9 (AF12), FMC_DA9 (AF12), I2C2_SMBA (AF4), I2S2_WS (AF5), LPTIM2_IN2 (AF3), LTDC_G5 (AF13), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), USART3_CK (AF7)
K11PB14ввод-выводFMC_NE1 (AF12), I2S2_SDI (AF5), LPTIM2_CH2 (AF3), LTDC_DE (AF13), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
K12PN8ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), XSPIM_P2_IO4 (AF9)
L1PA2ввод-выводADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), FMC_D5 (AF12), FMC_DA5 (AF12), LPTIM3_IN2 (AF3), LTDC_B7 (AF13), MDIOS_MDIO (AF14), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
L2PA5ввод-выводADC2_INP18, DCMIPP_D8 (AF13), FMC_NOE (AF12), I2S1_CK (AF5), I2S6_CK (AF8), LTDC_CLK (AF14), PSSI_D8 (AF6), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
L3PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV (AF11), ETH_RMII_CRS_DV (AF11), FMC_INT (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_B1 (AF13), LTDC_R4 (AF10), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
L4PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), GFXTIM_TE (AF12), I2S1_CK (AF5), LTDC_VSYNC (AF14), SPI1_SCK (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM9_CH1 (AF3), UART4_CTS (AF8)
L5PB2ввод-выводADF1_SDI0 (AF3), FMC_NWE (AF12), I2S3_SDO (AF7), LTDC_B2 (AF10), RTC_OUT2 (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
L6PP2ввод-выводXSPIM_P1_IO2 (AF9)
L7PO5ввод-выводXSPIM_P1_NCLK (AF9)
L8PP0ввод-выводXSPIM_P1_IO0 (AF9)
L9PO2ввод-выводXSPIM_P1_DQS0 (AF9)
L10PP1ввод-выводXSPIM_P1_IO1 (AF9)
L11PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A20 (AF12), I2S2_SDO (AF5), LTDC_G7 (AF10), PWR_PVD_IN, RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), UART4_CTS (AF8), USART1_RX (AF4)
L12PB13ввод-выводDCMIPP_D2 (AF13), ETH_MII_RXD3 (AF11), FDCAN2_TX (AF9), FMC_D8 (AF12), FMC_DA8 (AF12), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LTDC_G4 (AF10), PSSI_D2 (AF8), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7)
M1VSSпитание—
M2PA4ввод-выводADC1_INP18, DCMIPP_HSYNC (AF13), ETH_MDIO (AF11), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LPTIM3_CH2 (AF3), LTDC_R3 (AF12), PSSI_DE (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
M3PA6ввод-выводADC1_INP3, ADC2_INP3, DCMIPP_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LPTIM3_ETR (AF3), LTDC_B7 (AF12), LTDC_HSYNC (AF14), MDIOS_MDC (AF11), PSSI_PDCK (AF6), PWR_CSLEEP (AF0), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
M4PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, DCMIPP_D15 (AF4), ETH_MII_RXD1 (AF11), ETH_RMII_RXD1 (AF11), FMC_A5 (AF12), FMC_A21 (AF7), PSSI_D15 (AF6), SAI1_D3 (AF2), SPDIFRX_IN3 (AF9)
M5PP4ввод-выводXSPIM_P1_IO4 (AF9)
M6PP3ввод-выводXSPIM_P1_IO3 (AF9)
M7PO4ввод-выводXSPIM_P1_CLK (AF9)
M8PP5ввод-выводXSPIM_P1_IO5 (AF9)
M9PP6ввод-выводXSPIM_P1_IO6 (AF9)
M10PP7ввод-выводXSPIM_P1_IO7 (AF9)
M11PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), FMC_D10 (AF12), FMC_DA10 (AF12), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G6 (AF13), TIM2_CH4 (AF1), USART3_RX (AF7)
M12VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB1резервное питание: часы реального времени и резервные регистры
VCAP1H6—
VCAP2H8—
VCAP3F8—
VCAP4E5—
VDDD4, D7, F4, F9, H9, J4питание цифровой части и линий ввода-вывода
VDD33USBB7—
VDD50USBA7—
VDDAH3питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDOF6, F7, G6, G7—
VDDSMPSF2—
VDDXSPI1K5, K7, K9—
VDDXSPI2E10, G10, J10—
VFBSMPSF3—
VLXSMPSF1—
VREFMH4—
VREFPK3—
VSSA1, A12, C7, D2, E4, E8, F5, F10, G1, G5, G8, H7, H10, J5, K6, K8, M1, M12общий провод (земля)
VSSAJ3общий провод аналоговой части
VSSSMPSE1—
NRSTG4сброс, активный уровень — низкий
BOOT0C6выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H7S7Z8Jx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7S7Z8STM32H7S7Z8Jx64 КБ620 КБ

Линейка STM32H7R7/7S7, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7S7Z8. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7S7Z8J6UFBGA 144, 10×10×0,6 мм, шаг 0,8 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7R7Z8STM32H7R7/7S7144 из 144выводы совпадают полностьютолько у этого: CRYP, PKA

Частые вопросы

На каких выводах USART1 у STM32H7S7Z8?

В корпусе UFBGA144 сигнал USART1_TX выведен на PB6 (шарик A3, AF7) или PA9 (шарик A11, AF7) или PB14 (шарик K11, AF4), USART1_RX — на PB7 (шарик C4, AF7) или PA10 (шарик D10, AF7) или PB15 (шарик L11, AF4).

Где у STM32H7S7Z8 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик B10, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик C10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7S7Z8?

I2C1_SCL — PB8 (шарик A2, AF4) или PB6 (шарик A3, AF4), I2C1_SDA — PB9 (шарик B2, AF4) или PB7 (шарик C4, AF4).

Сколько выводов ввода-вывода у STM32H7S7Z8 в корпусе UFBGA144?

93 из 144. Ещё 49 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
