STM32L010R8 в корпусе LQFP64: распиновка

STM32L010R8 — микроконтроллер STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 64 КБ флеш-памяти и 8 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
64 КБ
ОЗУ
8 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L010R8 в корпусе LQFP64, вид сверхуSTM32L010R8LQFP64, вид сверхуVDD — вывод 11VDDPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC_IN10, LPTIM1_IN18PC0PC1 — вывод 9: ADC_IN11, LPTIM1_OUT9PC1PC2 — вывод 10: ADC_IN12, LPTIM1_IN210PC2PC3 — вывод 11: ADC_IN13, LPTIM1_ETR11PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0 — вывод 14: ADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS14PA0PA1 — вывод 15: ADC_IN1, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC_IN2, TIM21_CH1, TIM2_CH3, USART2_TX16PA2PA3 — вывод 17: ADC_IN3, TIM21_CH2, TIM2_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC_IN4, SPI1_NSS, USART2_CK20PA4PA5 — вывод 21: ADC_IN5, SPI1_SCK, TIM2_CH1, TIM2_ETR21PA5PA6 — вывод 22: ADC_IN6, LPUART1_CTS, SPI1_MISO22PA6PA7 — вывод 23: ADC_IN7, SPI1_MOSI23PA7PC4 — вывод 24: ADC_IN14, LPUART1_TX24PC4PC5 — вывод 25: ADC_IN15, LPUART1_RX25PC5PB0 — вывод 26: ADC_IN8, SYS_VREF_OUT_PB026PB0PB1 — вывод 27: ADC_IN9, LPUART1_DE, LPUART1_RTS, SYS_VREF_OUT_PB127PB1PB2 — вывод 28: LPTIM1_OUT28PB2PB10 — вывод 29: LPUART1_TX, TIM2_CH329PB10PB11 — вывод 30: ADC_EXTI11, LPUART1_RX, TIM2_CH430PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: LPUART1_DE, LPUART1_RTS33PB12PB13 — вывод 34: LPUART1_CTS, TIM21_CH134PB13PB14 — вывод 35: LPUART1_DE, LPUART1_RTS, RTC_OUT_ALARM, RTC_OUT_CALIB, TIM21_CH235PB14PB15 — вывод 36: RTC_REFIN36PB15PC6 — вывод 3737PC6PC7 — вывод 3838PC7PC8 — вывод 3939PC8PC9 — вывод 40: TIM21_ETR40PC9PA8 — вывод 41: RCC_MCO41PA8PA9 — вывод 42: RCC_MCO42PA9PA10 — вывод 4343PA10PA11 — вывод 44: ADC_EXTI11, SPI1_MISO44PA11PA12 — вывод 45: SPI1_MOSI45PA12PA13 — вывод 46: SYS_SWDIO46PA13VSS — вывод 4747VSSVDDIO2 — вывод 4848VDDIO2PA14 — вывод 49: SYS_SWCLK, USART2_TX49PA14PA15 — вывод 50: SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX50PA15PC10 — вывод 51: LPUART1_TX51PC10PC11 — вывод 52: ADC_EXTI11, LPUART1_RX52PC11PC12 — вывод 5353PC12PD2 — вывод 54: LPUART1_DE, LPUART1_RTS54PD2PB3 — вывод 55: SPI1_SCK, TIM2_CH255PB3PB4 — вывод 56: SPI1_MISO56PB4PB5 — вывод 57: I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI57PB5PB6 — вывод 58: I2C1_SCL, LPTIM1_ETR58PB6PB7 — вывод 59: I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: I2C1_SCL61PB8PB9 — вывод 62: I2C1_SDA62PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

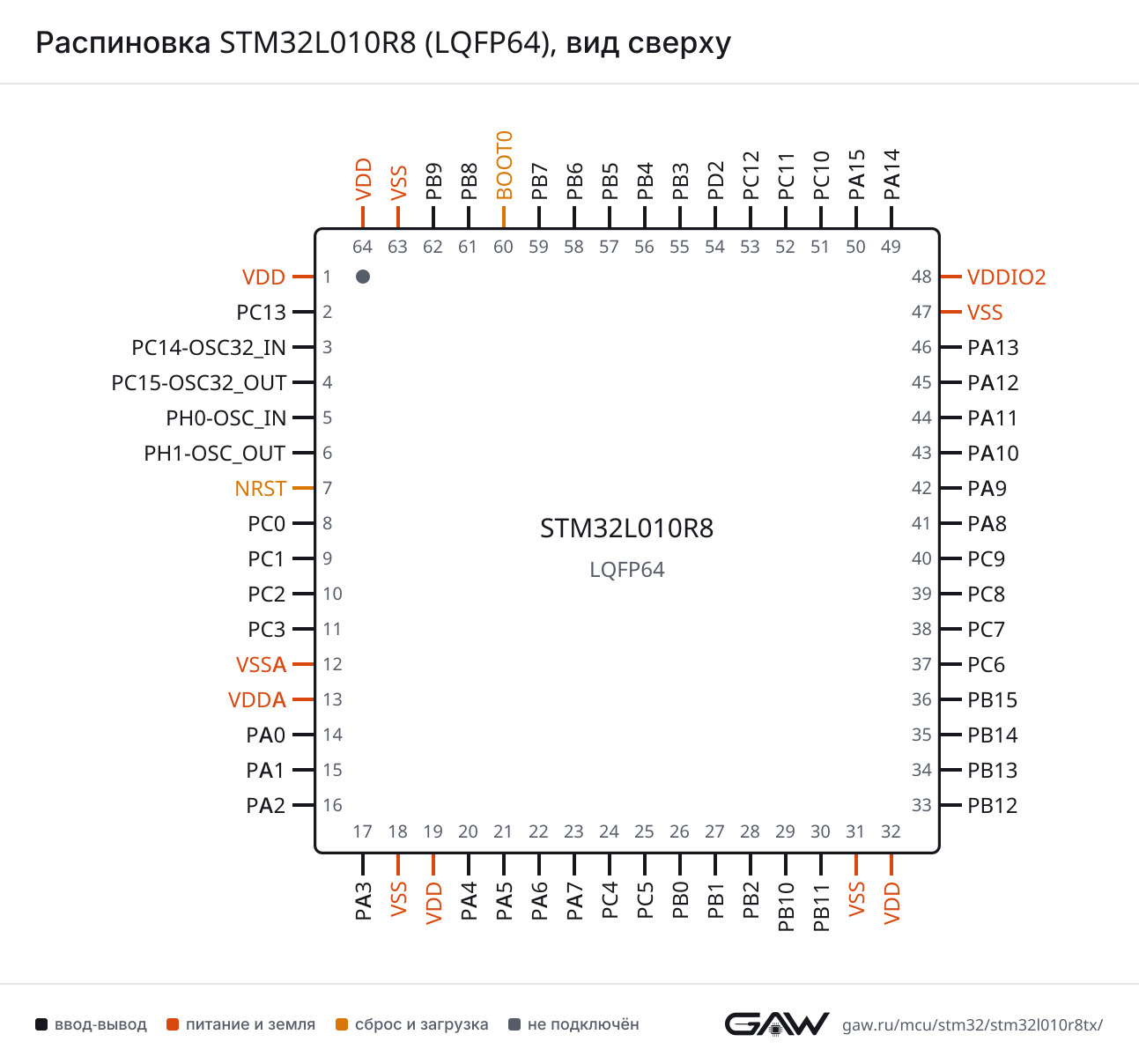

Распиновка STM32L010R8 (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1208 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART2CKPA4 (20, AF4)
CTSPA0 (14, AF4)
DEPA1 (15, AF4)
RTSPA1 (15, AF4)
RXPA3 (17, AF4), PA15 (50, AF4)
TXPA2 (16, AF4), PA14 (49, AF4)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (22, AF4), PB13 (34, AF4)
DEPB1 (27, AF4), PB12 (33, AF2), PB14 (35, AF4), PD2 (54, AF0)
RTSPB1 (27, AF4), PB12 (33, AF2), PB14 (35, AF4), PD2 (54, AF0)
RXPC5 (25, AF2), PB11 (30, AF4), PC11 (52, AF0)
TXPC4 (24, AF2), PB10 (29, AF4), PC10 (51, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF0), PA11 (44, AF0), PB4 (56, AF0)
MOSIPA7 (23, AF0), PA12 (45, AF0), PB5 (57, AF0)
NSSPA4 (20, AF0), PA15 (50, AF0)
SCKPA5 (21, AF0), PB3 (55, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF1), PB8 (61, AF4)
SDAPB7 (59, AF1), PB9 (62, AF4)
SMBAPB5 (57, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PB11 (30), PA11 (44), PC11 (52)
IN0PA0 (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0 (14, AF2), PA5 (21, AF5), PA15 (50, AF5)
CH2PA1 (15, AF2), PB3 (55, AF2)
CH3PA2 (16, AF2), PB10 (29, AF2)
CH4PA3 (17, AF2), PB11 (30, AF2)
ETRPA0 (14, AF5), PA5 (21, AF2), PA15 (50, AF2)
TIM21CH1PA2 (16, AF0), PB13 (34, AF6)
CH2PA3 (17, AF0), PB14 (35, AF6)
ETRPA1 (15, AF5), PC9 (40, AF0)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (11, AF0), PB6 (58, AF2)
IN1PC0 (8, AF0), PB5 (57, AF2)
IN2PC2 (10, AF0), PB7 (59, AF2)
OUTPC1 (9, AF0), PB2 (28, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2), PB14 (35, AF2)
OUT_CALIBPC13 (2), PB14 (35, AF2)
REFINPB15 (36, AF2)
TSPC13 (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (49, AF0)
SWDIOPA13 (46, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41, AF0), PA9 (42, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (14)
SYS_WKUP1PA0 (14)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC_IN10, LPTIM1_IN1 (AF0)
9PC1ввод-выводADC_IN11, LPTIM1_OUT (AF0)
10PC2ввод-выводADC_IN12, LPTIM1_IN2 (AF0)
11PC3ввод-выводADC_IN13, LPTIM1_ETR (AF0)
12VSSAпитание—
13VDDAпитание—
14PA0ввод-выводADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4)
15PA1ввод-выводADC_IN1, TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
16PA2ввод-выводADC_IN2, TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
17PA3ввод-выводADC_IN3, TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC_IN4, SPI1_NSS (AF0), USART2_CK (AF4)
21PA5ввод-выводADC_IN5, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
22PA6ввод-выводADC_IN6, LPUART1_CTS (AF4), SPI1_MISO (AF0)
23PA7ввод-выводADC_IN7, SPI1_MOSI (AF0)
24PC4ввод-выводADC_IN14, LPUART1_TX (AF2)
25PC5ввод-выводADC_IN15, LPUART1_RX (AF2)
26PB0ввод-выводADC_IN8, SYS_VREF_OUT_PB0
27PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SYS_VREF_OUT_PB1
28PB2ввод-выводLPTIM1_OUT (AF2)
29PB10ввод-выводLPUART1_TX (AF4), TIM2_CH3 (AF2)
30PB11ввод-выводADC_EXTI11, LPUART1_RX (AF4), TIM2_CH4 (AF2)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводLPUART1_DE (AF2), LPUART1_RTS (AF2)
34PB13ввод-выводLPUART1_CTS (AF4), TIM21_CH1 (AF6)
35PB14ввод-выводLPUART1_DE (AF4), LPUART1_RTS (AF4), RTC_OUT_ALARM (AF2), RTC_OUT_CALIB (AF2), TIM21_CH2 (AF6)
36PB15ввод-выводRTC_REFIN (AF2)
37PC6ввод-вывод—
38PC7ввод-вывод—
39PC8ввод-вывод—
40PC9ввод-выводTIM21_ETR (AF0)
41PA8ввод-выводRCC_MCO (AF0)
42PA9ввод-выводRCC_MCO (AF0)
43PA10ввод-вывод—
44PA11ввод-выводADC_EXTI11, SPI1_MISO (AF0)
45PA12ввод-выводSPI1_MOSI (AF0)
46PA13ввод-выводSYS_SWDIO (AF0)
47VSSпитание—
48VDDIO2питание—
49PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF4)
50PA15ввод-выводSPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4)
51PC10ввод-выводLPUART1_TX (AF0)
52PC11ввод-выводADC_EXTI11, LPUART1_RX (AF0)
53PC12ввод-вывод—
54PD2ввод-выводLPUART1_DE (AF0), LPUART1_RTS (AF0)
55PB3ввод-выводSPI1_SCK (AF0), TIM2_CH2 (AF2)
56PB4ввод-выводSPI1_MISO (AF0)
57PB5ввод-выводI2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0)
58PB6ввод-выводI2C1_SCL (AF1), LPTIM1_ETR (AF2)
59PB7ввод-выводI2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN
60BOOT0загрузка—
61PB8ввод-выводI2C1_SCL (AF4)
62PB9ввод-выводI2C1_SDA (AF4)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 19, 32, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO248питание отдельной группы линий ввода-вывода
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L010R8Tx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L010R8STM32L010R8Tx64 КБ8 КБ

Линейка STM32L0x0 Value Line, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L010RBSTM32L0x0 Value Line64 из 64выводы совпадают полностьютолько у него: TIM22; флеш-память до 64 и 128 КБ; ОЗУ 8 и 20 КБ
STM32L051R6, STM32L051R8STM32L0x164 из 64выводы совпадают полностьютолько у него: COMP1, COMP2, I2C2, I2S2, SPI2, TIM22, TIM6, USART1
STM32L071RB, STM32L071RZSTM32L0x164 из 64выводы совпадают полностьютолько у него: COMP1, COMP2, I2C2, I2C3, I2S2, SPI2, TIM22, TIM3, TIM6, TIM7, USART1, USART4, USART5; флеш-память до 64 и 192 КБ; ОЗУ 8 и 20 КБ
STM32L052R6, STM32L052R8STM32L0x263 из 6448: VDDIO2 → VDD_USBтолько у него: COMP1, COMP2, DAC, I2C2, I2S2, RNG, SPI2, TIM22, TIM6, TSC, USART1, USB
STM32L072RB, STM32L072RZSTM32L0x263 из 6448: VDDIO2 → VDD_USBтолько у него: COMP1, COMP2, DAC, I2C2, I2C3, I2S2, RNG, SPI2, TIM22, TIM3, TIM6, TIM7, TSC, USART1, USART4, USART5, USB; флеш-память до 64 и 192 КБ; ОЗУ 8 и 20 КБ
STM32L053R6, STM32L053R8STM32L0x362 из 641: VDD → VLCD; 48: VDDIO2 → VDD_USBтолько у него: COMP1, COMP2, DAC, I2C2, I2S2, LCD, RNG, SPI2, TIM22, TIM6, TSC, USART1, USB
STM32L063R8STM32L0x362 из 641: VDD → VLCD; 48: VDDIO2 → VDD_USBтолько у него: AES, COMP1, COMP2, DAC, I2C2, I2S2, LCD, RNG, SPI2, TIM22, TIM6, TSC, USART1, USB
STM32L073RB, STM32L073RZSTM32L0x362 из 641: VDD → VLCD; 48: VDDIO2 → VDD_USBтолько у него: COMP1, COMP2, DAC, I2C2, I2C3, I2S2, LCD, RNG, SPI2, TIM22, TIM3, TIM6, TIM7, TSC, USART1, USART4, USART5, USB; флеш-память до 64 и 192 КБ; ОЗУ 8 и 20 КБ
STM32L083RB, STM32L083RZSTM32L0x362 из 641: VDD → VLCD; 48: VDDIO2 → VDD_USBтолько у него: AES, COMP1, COMP2, DAC, I2C2, I2C3, I2S2, LCD, RNG, SPI2, TIM22, TIM3, TIM6, TIM7, TSC, USART1, USART4, USART5, USB; флеш-память до 64 и 192 КБ; ОЗУ 8 и 20 КБ
STM32L100R8Tx, STM32L100RBTxSTM32L100 Value Line62 из 641: VDD → VLCD; 48: VDDIO2 → VDDтолько у этого: LPTIM1, LPUART1, TIM21; только у него: COMP1, COMP2, DAC, I2C2, LCD, SPI2, TIM10, TIM11, TIM3, TIM4, TIM6, TIM7, TIM9, USART1, USART3, USB; флеш-память до 64 и 128 КБ; ОЗУ 8 и 10 КБ
STM32L100R8TxA, STM32L100RBTxASTM32L100 Value Line62 из 641: VDD → VLCD; 48: VDDIO2 → VDDтолько у этого: LPTIM1, LPUART1, TIM21; только у него: COMP1, COMP2, DAC, I2C2, LCD, SPI2, TIM10, TIM11, TIM3, TIM4, TIM6, TIM7, TIM9, USART1, USART3, USB; флеш-память до 64 и 128 КБ; ОЗУ 8 и 10 КБ
STM32L100RCSTM32L100 Value Line62 из 641: VDD → VLCD; 48: VDDIO2 → VDDтолько у этого: LPTIM1, LPUART1, TIM21; только у него: COMP1, COMP2, DAC, I2C2, I2S2, I2S3, LCD, SPI2, SPI3, TIM10, TIM11, TIM3, TIM4, TIM6, TIM7, TIM9, USART1, USART3, USB; флеш-память до 64 и 256 КБ; ОЗУ 8 и 16 КБ

Частые вопросы

На каких выводах USART2 у STM32L010R8?

В корпусе LQFP64 сигнал USART2_TX выведен на PA2 (вывод 16, AF4) или PA14 (вывод 49, AF4), USART2_RX — на PA3 (вывод 17, AF4) или PA15 (вывод 50, AF4).

Где у STM32L010R8 выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L010R8?

I2C1_SCL — PB6 (вывод 58, AF1) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF1) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32L010R8 в корпусе LQFP64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L010R8?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
