STM32L011D3 и STM32L011D4 в корпусе TSSOP14: распиновка

STM32L011D3 и STM32L011D4 — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 8 и 16 КБ флеш-памяти и 2 КБ ОЗУ. Корпус TSSOP14 — 14 выводов, из них 11 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
8 и 16 КБ
ОЗУ
2 КБ
Корпус
TSSOP14, 14 выводов
Линий ввода-вывода
11
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса TSSOP14

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L011D3, STM32L011D4 в корпусе TSSOP14, вид сверхуSTM32L011D3STM32L011D4TSSOP14, вид сверхуPB9-BOOT0 — вывод 11PB9-BOOT0PC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_OUT3PC15-OSC32_OUTNRST — вывод 44NRSTPA0-CK_IN — вывод 5: ADC_IN0, COMP1_INM, COMP1_OUT, LPTIM1_IN1, LPUART1_RX, RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS, USART2_RX5PA0-CK_INPA1 — вывод 6: ADC_IN1, COMP1_INP, I2C1_SMBA, LPTIM1_IN2, LPUART1_TX, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS6PA1PA4 — вывод 7: ADC_IN4, COMP1_INM, COMP2_INM, COMP2_OUT, I2C1_SCL, LPTIM1_ETR, LPTIM1_IN1, LPUART1_TX, SPI1_NSS, TIM2_ETR, USART2_CK7PA4PA7 — вывод 8: ADC_IN7, COMP2_INP, COMP2_OUT, LPTIM1_OUT, SPI1_MOSI, TIM21_ETR, USART2_CTS8PA7VSS — вывод 99VSSVDD — вывод 1010VDDPA9 — вывод 11: COMP1_OUT, I2C1_SCL, LPTIM1_OUT, RCC_MCO, TIM21_CH2, USART2_TX11PA9PA10 — вывод 12: COMP1_OUT, I2C1_SDA, RTC_REFIN, TIM21_CH1, TIM2_CH3, USART2_RX12PA10PA13 — вывод 13: COMP1_OUT, I2C1_SDA, LPTIM1_ETR, LPUART1_RX, SPI1_SCK, SYS_SWDIO13PA13PA14 — вывод 14: COMP2_OUT, I2C1_SMBA, LPTIM1_OUT, LPUART1_TX, SPI1_MISO, SYS_SWCLK, USART2_TX14PA14
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

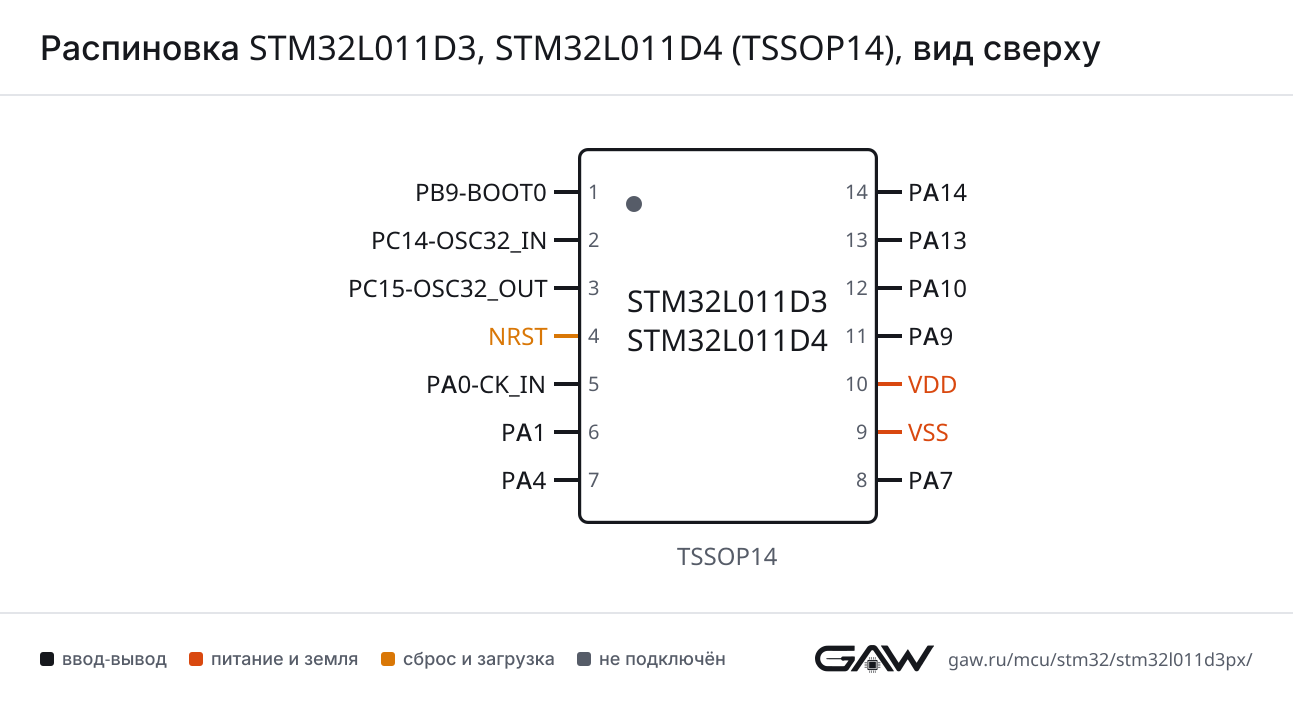

Распиновка STM32L011D3, STM32L011D4 (TSSOP14), вид сверхуРаспиновка TSSOP14 картинкой
PNG, 1293 × 704 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART2CKPA4 (7, AF4)
CTSPA0-CK_IN (5, AF4), PA7 (8, AF4)
DEPA1 (6, AF4)
RTSPA1 (6, AF4)
RXPA0-CK_IN (5, AF0), PA10 (12, AF4)
TXPA9 (11, AF4), PA14 (14, AF4)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1RXPA0-CK_IN (5, AF6), PA13 (13, AF6)
TXPA1 (6, AF6), PA4 (7, AF6), PA14 (14, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA14 (14, AF5)
MOSIPA7 (8, AF0)
NSSPA4 (7, AF0)
SCKPA13 (13, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA4 (7, AF3), PA9 (11, AF1)
SDAPA10 (12, AF1), PA13 (13, AF3)
SMBAPA1 (6, AF3), PA14 (14, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0-CK_IN (5)
IN1PA1 (6)
IN4PA4 (7)
IN7PA7 (8)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0-CK_IN (5), PA4 (7)
INPPA1 (6)
OUTPA0-CK_IN (5, AF7), PA9 (11, AF7), PA10 (12, AF7), PA13 (13, AF7)
COMP2INMPA4 (7)
INPPA7 (8)
OUTPA4 (7, AF7), PA7 (8, AF7), PA14 (14, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-CK_IN (5, AF2)
CH2PA1 (6, AF2)
CH3PA10 (12, AF5)
ETRPA0-CK_IN (5, AF5), PA4 (7, AF5)
TIM21CH1PA10 (12, AF0)
CH2PA9 (11, AF5)
ETRPA1 (6, AF5), PA7 (8, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPA4 (7, AF2), PA13 (13, AF1)
IN1PA0-CK_IN (5, AF1), PA4 (7, AF1)
IN2PA1 (6, AF1)
OUTPA7 (8, AF1), PA9 (11, AF2), PA14 (14, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCREFINPA10 (12, AF2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (14, AF0)
SWDIOPA13 (13, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCCK_INPA0-CK_IN (5)
MCOPA9 (11, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0-CK_IN (5)
SYS_WKUP1PA0-CK_IN (5)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 14 выводов корпуса TSSOP14 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PB9-BOOT0ввод-вывод—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
4NRSTсброс—
5PA0-CK_INввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_IN1 (AF1), LPUART1_RX (AF6), RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4), USART2_RX (AF0)
6PA1ввод-выводADC_IN1, COMP1_INP, I2C1_SMBA (AF3), LPTIM1_IN2 (AF1), LPUART1_TX (AF6), TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
7PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, COMP2_OUT (AF7), I2C1_SCL (AF3), LPTIM1_ETR (AF2), LPTIM1_IN1 (AF1), LPUART1_TX (AF6), SPI1_NSS (AF0), TIM2_ETR (AF5), USART2_CK (AF4)
8PA7ввод-выводADC_IN7, COMP2_INP, COMP2_OUT (AF7), LPTIM1_OUT (AF1), SPI1_MOSI (AF0), TIM21_ETR (AF5), USART2_CTS (AF4)
9VSSпитание—
10VDDпитание—
11PA9ввод-выводCOMP1_OUT (AF7), I2C1_SCL (AF1), LPTIM1_OUT (AF2), RCC_MCO (AF0), TIM21_CH2 (AF5), USART2_TX (AF4)
12PA10ввод-выводCOMP1_OUT (AF7), I2C1_SDA (AF1), RTC_REFIN (AF2), TIM21_CH1 (AF0), TIM2_CH3 (AF5), USART2_RX (AF4)
13PA13ввод-выводCOMP1_OUT (AF7), I2C1_SDA (AF3), LPTIM1_ETR (AF1), LPUART1_RX (AF6), SPI1_SCK (AF5), SYS_SWDIO (AF0)
14PA14ввод-выводCOMP2_OUT (AF7), I2C1_SMBA (AF3), LPTIM1_OUT (AF1), LPUART1_TX (AF6), SPI1_MISO (AF5), SYS_SWCLK (AF0), USART2_TX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD10питание цифровой части и линий ввода-вывода
VSS9общий провод (земля)
NRST4сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32L011D(3-4)Px: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L011D3STM32L011D3Px8 КБ2 КБ
STM32L011D4STM32L011D4Px16 КБ2 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TSSOP14, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L021D4STM32L0x114 из 14выводы совпадают полностьютолько у него: AES

Частые вопросы

На каких выводах USART2 у STM32L011D3?

В корпусе TSSOP14 сигнал USART2_TX выведен на PA9 (вывод 11, AF4) или PA14 (вывод 14, AF4), USART2_RX — на PA0-CK_IN (вывод 5, AF0) или PA10 (вывод 12, AF4).

Где у STM32L011D3 выводы SWD для программатора?

SWDIO — PA13 (вывод 13, AF0), SWCLK — PA14 (вывод 14, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L011D3?

I2C1_SCL — PA4 (вывод 7, AF3) или PA9 (вывод 11, AF1), I2C1_SDA — PA10 (вывод 12, AF1) или PA13 (вывод 13, AF3).

Сколько выводов ввода-вывода у STM32L011D3 в корпусе TSSOP14?

11 из 14. Ещё 2 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L011D3 и STM32L011D4?

Объёмом памяти: STM32L011D3 — 8 КБ флеш-памяти и 2 КБ ОЗУ, STM32L011D4 — 16 КБ флеш-памяти и 2 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L011D3?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
