STM32L011G3 и STM32L011G4 в корпусе UFQFPN28: распиновка

STM32L011G3 и STM32L011G4 — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 8 и 16 КБ флеш-памяти и 2 КБ ОЗУ. Корпус UFQFPN28 — 28 выводов, из них 24 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 11 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0+
Частота ядра: до 32 МГц
Флеш-память: 8 и 16 КБ
ОЗУ: 2 КБ
Корпус: UFQFPN28, 28 выводов
Линий ввода-вывода: 24
Напряжение питания: 1,65…3,6 В
Рабочая температура: −40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN28

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

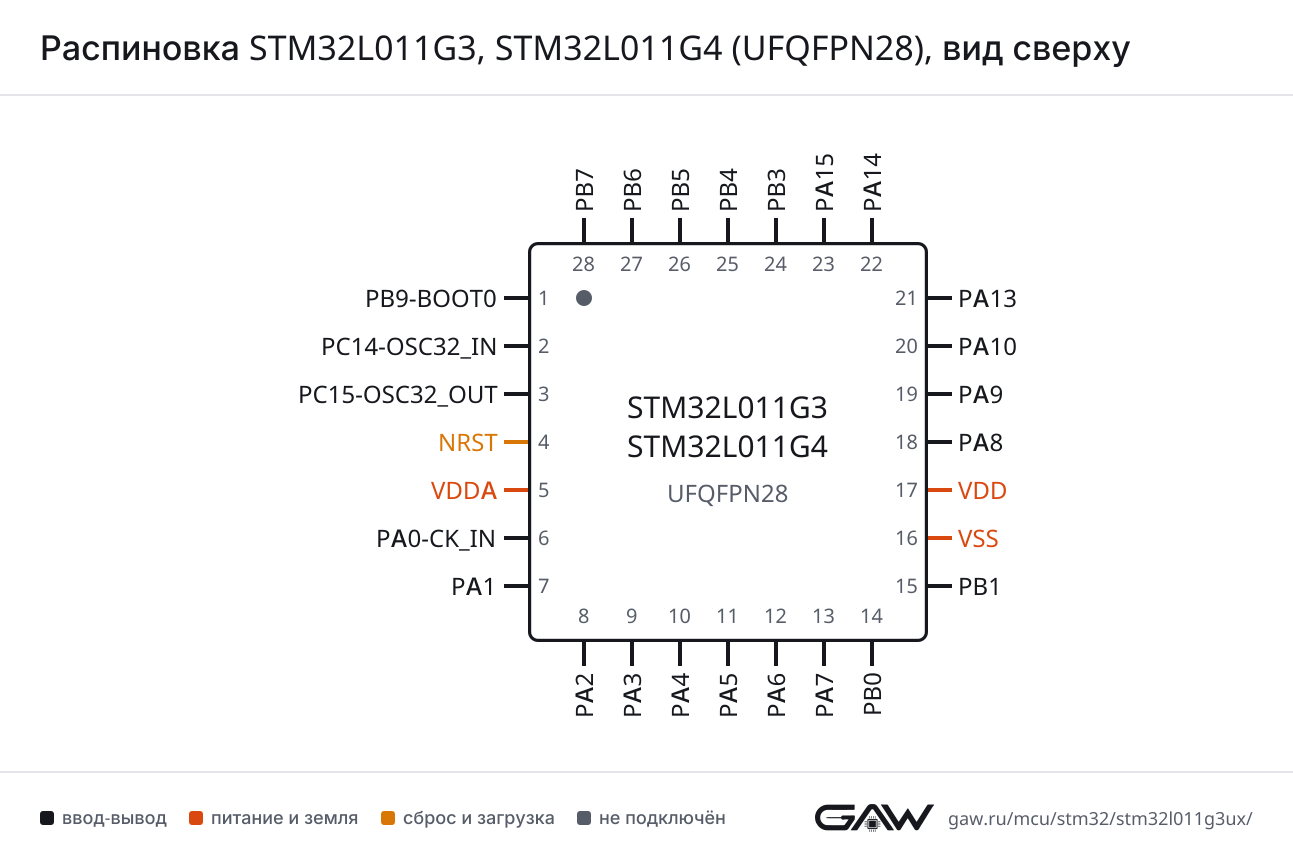

Распиновка UFQFPN28 картинкой
PNG, 1293 × 863 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART2	CK	PA4 (10, AF4), PB1 (15, AF0), PA8 (18, AF4)
	CTS	PA0-CK_IN (6, AF4), PA7 (13, AF4)
	DE	PA1 (7, AF4), PB0 (14, AF4)
	RTS	PA1 (7, AF4), PB0 (14, AF4)
	RX	PA0-CK_IN (6, AF0), PA3 (9, AF4), PA10 (20, AF4), PA15 (23, AF4), PB7 (28, AF0)
	TX	PA2 (8, AF4), PA9 (19, AF4), PA14 (22, AF4), PB6 (27, AF0)

LPUART — UART с малым потреблением

Блок	Сигнал	Выводы
LPUART1	CTS	PA6 (12, AF4)
	DE	PB1 (15, AF4)
	RTS	PB1 (15, AF4)
	RX	PA0-CK_IN (6, AF6), PA3 (9, AF6), PA13 (21, AF6), PB7 (28, AF6)
	TX	PA1 (7, AF6), PA2 (8, AF6), PA4 (10, AF6), PA14 (22, AF6), PB6 (27, AF6)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA6 (12, AF0), PB0 (14, AF1), PA14 (22, AF5), PB4 (25, AF0)
	MOSI	PA7 (13, AF0), PB1 (15, AF1), PB5 (26, AF0)
	NSS	PA4 (10, AF0), PA15 (23, AF0)
	SCK	PA5 (11, AF0), PA13 (21, AF5), PB3 (24, AF0)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PA4 (10, AF3), PA9 (19, AF1), PB6 (27, AF1)
	SDA	PA10 (20, AF1), PA13 (21, AF3), PB7 (28, AF1)
	SMBA	PA1 (7, AF3), PA14 (22, AF3), PB5 (26, AF3)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC	IN0	PA0-CK_IN (6)
	IN1	PA1 (7)
	IN2	PA2 (8)
	IN3	PA3 (9)
	IN4	PA4 (10)
	IN5	PA5 (11)
	IN6	PA6 (12)
	IN7	PA7 (13)
	IN8	PB0 (14)
	IN9	PB1 (15)

COMP — аналоговый компаратор

Блок	Сигнал	Выводы
COMP1	INM	PA0-CK_IN (6), PA4 (10), PA5 (11)
	INP	PA1 (7)
	OUT	PA0-CK_IN (6, AF7), PA6 (12, AF7), PA9 (19, AF7), PA10 (20, AF7), PA13 (21, AF7)
COMP2	INM	PA2 (8), PA4 (10), PA5 (11), PB3 (24)
	INP	PA3 (9), PA7 (13), PB4 (25), PB5 (26), PB6 (27), PB7 (28)
	OUT	PA2 (8, AF7), PA4 (10, AF7), PA7 (13, AF7), PA14 (22, AF7)

TIM — таймер

Блок	Сигнал	Выводы
TIM2	CH1	PA0-CK_IN (6, AF2), PA5 (11, AF5), PA8 (18, AF5), PA15 (23, AF5)
	CH2	PA1 (7, AF2), PB0 (14, AF2), PB3 (24, AF2)
	CH3	PA2 (8, AF2), PB0 (14, AF5), PA10 (20, AF5), PB6 (27, AF5)
	CH4	PA3 (9, AF2), PB1 (15, AF5), PB7 (28, AF5)
	ETR	PA0-CK_IN (6, AF5), PA4 (10, AF5), PA5 (11, AF2), PA15 (23, AF2)
TIM21	CH1	PA2 (8, AF0), PA10 (20, AF0), PB5 (26, AF5)
	CH2	PA3 (9, AF0), PA9 (19, AF5)
	ETR	PA1 (7, AF5), PA7 (13, AF5)

LPTIM — таймер с малым потреблением

Блок	Сигнал	Выводы
LPTIM1	ETR	PA4 (10, AF2), PA6 (12, AF1), PA13 (21, AF1), PB6 (27, AF2)
	IN1	PA0-CK_IN (6, AF1), PA4 (10, AF1), PB1 (15, AF2), PA8 (18, AF2), PB5 (26, AF2)
	IN2	PA1 (7, AF1), PA5 (11, AF1), PB7 (28, AF2)
	OUT	PA7 (13, AF1), PA9 (19, AF2), PA14 (22, AF1)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT_ALARM	PA2 (8)
	OUT_CALIB	PA2 (8)
	REFIN	PA10 (20, AF2)
	TS	PA2 (8)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14 (22, AF0)
	SWDIO	PA13 (21, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	CK_IN	PA0-CK_IN (6)
	MCO	PA8 (18, AF0), PA9 (19, AF0)
	OSC32_IN	PC14-OSC32_IN (2)
	OSC32_OUT	PC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	RTC_TAMP2	PA0-CK_IN (6)
	RTC_TAMP3	PA2 (8)
	SYS_WKUP1	PA0-CK_IN (6)
	SYS_WKUP3	PA2 (8)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 28 выводов корпуса UFQFPN28 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Вывод	Имя	Тип	Функции
1	PB9-BOOT0	ввод-вывод	—
2	PC14-OSC32_IN	ввод-вывод	RCC_OSC32_IN
3	PC15-OSC32_OUT	ввод-вывод	RCC_OSC32_OUT
4	NRST	сброс	—
5	VDDA	питание	—
6	PA0-CK_IN	ввод-вывод	ADC_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_IN1 (AF1), LPUART1_RX (AF6), RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4), USART2_RX (AF0)
7	PA1	ввод-вывод	ADC_IN1, COMP1_INP, I2C1_SMBA (AF3), LPTIM1_IN2 (AF1), LPUART1_TX (AF6), TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
8	PA2	ввод-вывод	ADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
9	PA3	ввод-вывод	ADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
10	PA4	ввод-вывод	ADC_IN4, COMP1_INM, COMP2_INM, COMP2_OUT (AF7), I2C1_SCL (AF3), LPTIM1_ETR (AF2), LPTIM1_IN1 (AF1), LPUART1_TX (AF6), SPI1_NSS (AF0), TIM2_ETR (AF5), USART2_CK (AF4)
11	PA5	ввод-вывод	ADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2 (AF1), SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
12	PA6	ввод-вывод	ADC_IN6, COMP1_OUT (AF7), LPTIM1_ETR (AF1), LPUART1_CTS (AF4), SPI1_MISO (AF0)
13	PA7	ввод-вывод	ADC_IN7, COMP2_INP, COMP2_OUT (AF7), LPTIM1_OUT (AF1), SPI1_MOSI (AF0), TIM21_ETR (AF5), USART2_CTS (AF4)
14	PB0	ввод-вывод	ADC_IN8, SPI1_MISO (AF1), SYS_VREF_OUT_PB0, TIM2_CH2 (AF2), TIM2_CH3 (AF5), USART2_DE (AF4), USART2_RTS (AF4)
15	PB1	ввод-вывод	ADC_IN9, LPTIM1_IN1 (AF2), LPUART1_DE (AF4), LPUART1_RTS (AF4), SPI1_MOSI (AF1), SYS_VREF_OUT_PB1, TIM2_CH4 (AF5), USART2_CK (AF0)
16	VSS	питание	—
17	VDD	питание	—
18	PA8	ввод-вывод	LPTIM1_IN1 (AF2), RCC_MCO (AF0), TIM2_CH1 (AF5), USART2_CK (AF4)
19	PA9	ввод-вывод	COMP1_OUT (AF7), I2C1_SCL (AF1), LPTIM1_OUT (AF2), RCC_MCO (AF0), TIM21_CH2 (AF5), USART2_TX (AF4)
20	PA10	ввод-вывод	COMP1_OUT (AF7), I2C1_SDA (AF1), RTC_REFIN (AF2), TIM21_CH1 (AF0), TIM2_CH3 (AF5), USART2_RX (AF4)
21	PA13	ввод-вывод	COMP1_OUT (AF7), I2C1_SDA (AF3), LPTIM1_ETR (AF1), LPUART1_RX (AF6), SPI1_SCK (AF5), SYS_SWDIO (AF0)
22	PA14	ввод-вывод	COMP2_OUT (AF7), I2C1_SMBA (AF3), LPTIM1_OUT (AF1), LPUART1_TX (AF6), SPI1_MISO (AF5), SYS_SWCLK (AF0), USART2_TX (AF4)
23	PA15	ввод-вывод	SPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4)
24	PB3	ввод-вывод	COMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2)
25	PB4	ввод-вывод	COMP2_INP, SPI1_MISO (AF0)
26	PB5	ввод-вывод	COMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM21_CH1 (AF5)
27	PB6	ввод-вывод	COMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), LPUART1_TX (AF6), TIM2_CH3 (AF5), USART2_TX (AF0)
28	PB7	ввод-вывод	COMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), LPUART1_RX (AF6), SYS_PVD_IN, TIM2_CH4 (AF5), USART2_RX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
VDD	17	питание цифровой части и линий ввода-вывода
VDDA	5	питание аналоговой части: АЦП, ЦАП, генераторы
VSS	16	общий провод (земля)
NRST	4	сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32L011G(3-4)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32L011G3	STM32L011G3Ux	8 КБ	2 КБ
STM32L011G4	STM32L011G4Ux	16 КБ	2 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32L021G4	STM32L0x1	28 из 28	выводы совпадают полностьютолько у него: AES
STM32L031G6	STM32L0x1	27 из 28	1: PB9 → BOOT0только у него: TIM22; флеш-память до 16 и 32 КБ; ОЗУ 2 и 8 КБ
STM32L041G6UxS	STM32L0x1	27 из 28	1: PB9 → BOOT0только у него: AES, TIM22; флеш-память до 16 и 32 КБ; ОЗУ 2 и 8 КБ

Частые вопросы

На каких выводах USART2 у STM32L011G3?

В корпусе UFQFPN28 сигнал USART2_TX выведен на PA2 (вывод 8, AF4) или PA9 (вывод 19, AF4) или PA14 (вывод 22, AF4) или PB6 (вывод 27, AF0), USART2_RX — на PA0-CK_IN (вывод 6, AF0) или PA3 (вывод 9, AF4) или PA10 (вывод 20, AF4) или PA15 (вывод 23, AF4) или PB7 (вывод 28, AF0).

Где у STM32L011G3 выводы SWD для программатора?

SWDIO — PA13 (вывод 21, AF0), SWCLK — PA14 (вывод 22, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L011G3?

I2C1_SCL — PA4 (вывод 10, AF3) или PA9 (вывод 19, AF1) или PB6 (вывод 27, AF1), I2C1_SDA — PA10 (вывод 20, AF1) или PA13 (вывод 21, AF3) или PB7 (вывод 28, AF1).

Сколько выводов ввода-вывода у STM32L011G3 в корпусе UFQFPN28?

24 из 28. Ещё 3 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L011G3 и STM32L011G4?

Объёмом памяти: STM32L011G3 — 8 КБ флеш-памяти и 2 КБ ОЗУ, STM32L011G4 — 16 КБ флеш-памяти и 2 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L011G3?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
