STM32L071VB и STM32L071VZ в корпусе LQFP100: распиновка

STM32L071VB и STM32L071VZ — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 128 и 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 84 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
128 и 192 КБ
ОЗУ
20 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
84
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L071VB, STM32L071VZ в корпусе LQFP100, вид сверхуSTM32L071VBSTM32L071VZLQFP100, вид сверхуPE2 — вывод 1: TIM3_ETR1PE2PE3 — вывод 2: TIM22_CH1, TIM3_CH12PE3PE4 — вывод 3: TIM22_CH2, TIM3_CH23PE4PE5 — вывод 4: TIM21_CH1, TIM3_CH34PE5PE6 — вывод 5: RTC_TAMP3, SYS_WKUP3, TIM21_CH2, TIM3_CH45PE6VDD — вывод 66VDDPC13 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP27PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: RCC_OSC32_OUT9PC15-OSC32_OUTPH9 — вывод 1010PH9PH10 — вывод 1111PH10PH0-OSC_IN — вывод 12: RCC_OSC_IN12PH0-OSC_INPH1-OSC_OUT — вывод 13: RCC_OSC_OUT13PH1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC_IN10, I2C3_SCL, LPTIM1_IN1, LPUART1_RX15PC0PC1 — вывод 16: ADC_IN11, I2C3_SDA, LPTIM1_OUT, LPUART1_TX16PC1PC2 — вывод 17: ADC_IN12, I2S2_MCK, LPTIM1_IN2, SPI2_MISO17PC2PC3 — вывод 18: ADC_IN13, I2S2_SD, LPTIM1_ETR, SPI2_MOSI18PC3VSSA — вывод 1919VSSAVREF- — вывод 2020VREF-VREF+ — вывод 2121VREF+VDDA — вывод 2222VDDAPA0 — вывод 23: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TX23PA0PA1 — вывод 24: ADC_IN1, COMP1_INP, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RX24PA1PA2 — вывод 25: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, TIM21_CH1, TIM2_CH3, USART2_TX25PA2PA3 — вывод 26: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, USART2_RX26PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS, TIM22_ETR, USART2_CK29PA4PA5 — вывод 30: ADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK, TIM2_CH1, TIM2_ETR30PA5PA6 — вывод 31: ADC_IN6, COMP1_OUT, LPUART1_CTS, SPI1_MISO, TIM22_CH1, TIM3_CH131PA6PA7 — вывод 32: ADC_IN7, COMP2_OUT, SPI1_MOSI, TIM22_CH2, TIM3_CH232PA7PC4 — вывод 33: ADC_IN14, LPUART1_TX33PC4PC5 — вывод 34: ADC_IN15, LPUART1_RX34PC5PB0 — вывод 35: ADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH335PB0PB1 — вывод 36: ADC_IN9, LPUART1_DE, LPUART1_RTS, SYS_VREF_OUT_PB1, TIM3_CH436PB1PB2 — вывод 37: I2C3_SMBA, LPTIM1_OUT37PB2PE7 — вывод 38: USART5_CK, USART5_DE, USART5_RTS38PE7PE8 — вывод 39: USART4_TX39PE8PE9 — вывод 40: TIM2_CH1, TIM2_ETR, USART4_RX40PE9PE10 — вывод 41: TIM2_CH2, USART5_TX41PE10PE11 — вывод 42: ADC_EXTI11, TIM2_CH3, USART5_RX42PE11PE12 — вывод 43: SPI1_NSS, TIM2_CH443PE12PE13 — вывод 44: SPI1_SCK44PE13PE14 — вывод 45: SPI1_MISO45PE14PE15 — вывод 46: SPI1_MOSI46PE15PB10 — вывод 47: I2C2_SCL, LPUART1_RX, LPUART1_TX, SPI2_SCK, TIM2_CH347PB10PB11 — вывод 48: ADC_EXTI11, I2C2_SDA, LPUART1_RX, LPUART1_TX, TIM2_CH448PB11VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS51PB12PB13 — вывод 52: I2C2_SCL, I2S2_CK, LPUART1_CTS, RCC_MCO, SPI2_SCK, TIM21_CH152PB13PB14 — вывод 53: I2C2_SDA, I2S2_MCK, LPUART1_DE, LPUART1_RTS, RTC_OUT_ALARM, RTC_OUT_CALIB, SPI2_MISO, TIM21_CH253PB14PB15 — вывод 54: I2S2_SD, RTC_REFIN, SPI2_MOSI54PB15PD8 — вывод 55: LPUART1_TX55PD8PD9 — вывод 56: LPUART1_RX56PD9PD10 — вывод 5757PD10PD11 — вывод 58: ADC_EXTI11, LPUART1_CTS58PD11PD12 — вывод 59: LPUART1_DE, LPUART1_RTS59PD12PD13 — вывод 6060PD13PD14 — вывод 6161PD14PD15 — вывод 6262PD15PC6 — вывод 63: TIM22_CH1, TIM3_CH163PC6PC7 — вывод 64: TIM22_CH2, TIM3_CH264PC7PC8 — вывод 65: TIM22_ETR, TIM3_CH365PC8PC9 — вывод 66: I2C3_SDA, TIM21_ETR, TIM3_CH466PC9PA8 — вывод 67: I2C3_SCL, RCC_MCO, USART1_CK67PA8PA9 — вывод 68: I2C1_SCL, I2C3_SMBA, RCC_MCO, USART1_TX68PA9PA10 — вывод 69: I2C1_SDA, USART1_RX69PA10PA11 — вывод 70: ADC_EXTI11, COMP1_OUT, SPI1_MISO, USART1_CTS70PA11PA12 — вывод 71: COMP2_OUT, SPI1_MOSI, USART1_DE, USART1_RTS71PA12PA13 — вывод 72: LPUART1_RX, SYS_SWDIO72PA13VDD — вывод 7373VDDVSS — вывод 7474VSSVDDIO2 — вывод 7575VDDIO2PA14 — вывод 76: LPUART1_TX, SYS_SWCLK, USART2_TX76PA14PA15 — вывод 77: SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTS77PA15PC10 — вывод 78: LPUART1_TX, USART4_TX78PC10PC11 — вывод 79: ADC_EXTI11, LPUART1_RX, USART4_RX79PC11PC12 — вывод 80: USART4_CK, USART5_TX80PC12PD0 — вывод 81: I2S2_WS, SPI2_NSS, TIM21_CH181PD0PD1 — вывод 82: I2S2_CK, SPI2_SCK82PD1PD2 — вывод 83: LPUART1_DE, LPUART1_RTS, TIM3_ETR, USART5_RX83PD2PD3 — вывод 84: I2S2_MCK, SPI2_MISO, USART2_CTS84PD3PD4 — вывод 85: I2S2_SD, SPI2_MOSI, USART2_DE, USART2_RTS85PD4PD5 — вывод 86: USART2_TX86PD5PD6 — вывод 87: USART2_RX87PD6PD7 — вывод 88: TIM21_CH2, USART2_CK88PD7PB3 — вывод 89: COMP2_INM, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTS, USART5_TX89PB3PB4 — вывод 90: COMP2_INP, I2C3_SDA, SPI1_MISO, TIM22_CH1, TIM3_CH1, USART1_CTS, USART5_RX90PB4PB5 — вывод 91: COMP2_INP, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM22_CH2, TIM3_CH2, USART1_CK, USART5_CK, USART5_DE, USART5_RTS91PB5PB6 — вывод 92: COMP2_INP, I2C1_SCL, LPTIM1_ETR, USART1_TX92PB6PB7 — вывод 93: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, USART1_RX, USART4_CTS93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: I2C1_SCL95PB8PB9 — вывод 96: I2C1_SDA, I2S2_WS, SPI2_NSS96PB9PE0 — вывод 9797PE0PE1 — вывод 9898PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

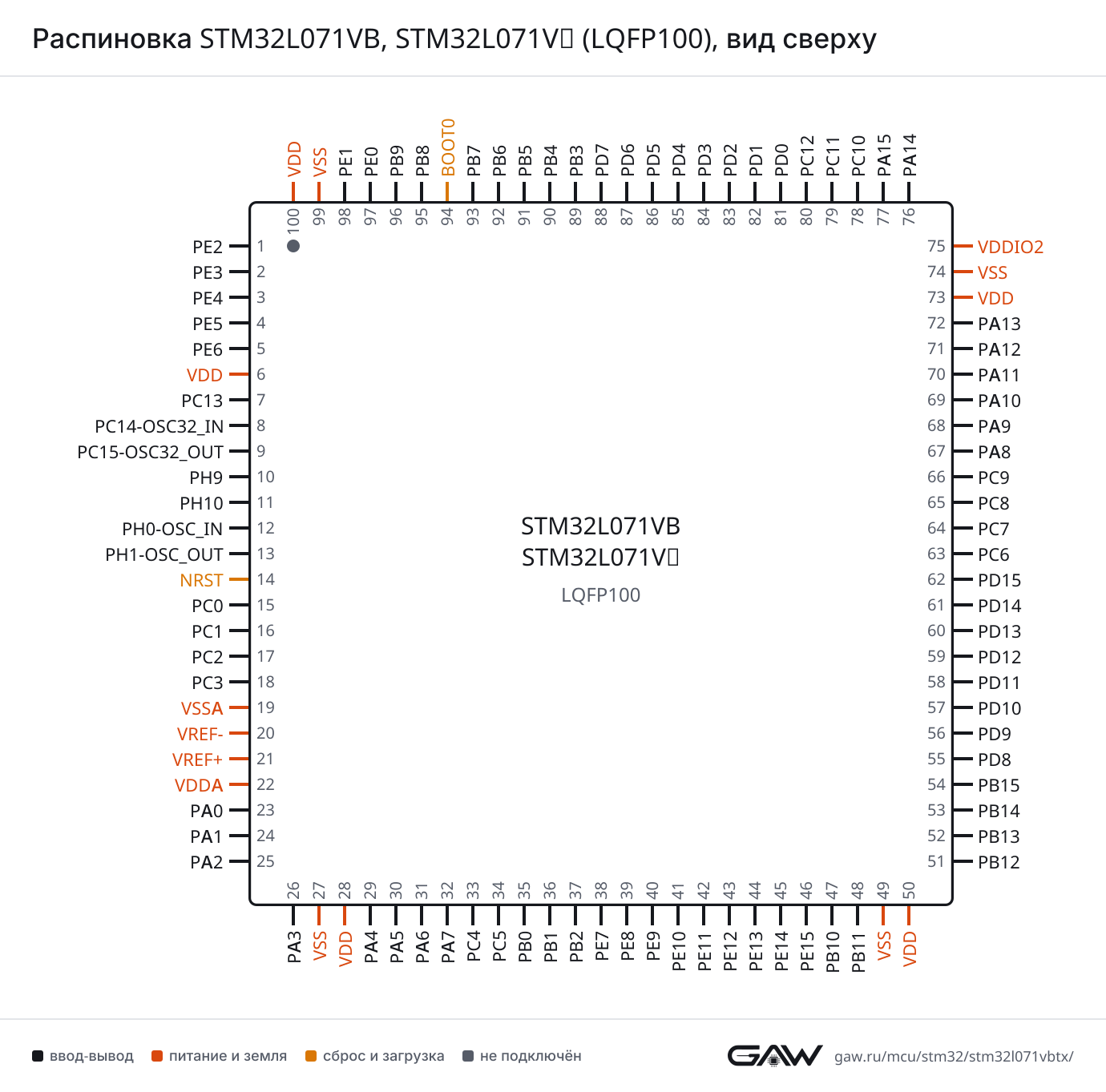

Распиновка STM32L071VB, STM32L071VZ (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1380 × 1363 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF4), PB5 (91, AF5)
CTSPA11 (70, AF4), PB4 (90, AF5)
DEPA12 (71, AF4), PB3 (89, AF5)
RTSPA12 (71, AF4), PB3 (89, AF5)
RXPA10 (69, AF4), PB7 (93, AF0)
TXPA9 (68, AF4), PB6 (92, AF0)
USART2CKPA4 (29, AF4), PD7 (88, AF0)
CTSPA0 (23, AF4), PD3 (84, AF0)
DEPA1 (24, AF4), PD4 (85, AF0)
RTSPA1 (24, AF4), PD4 (85, AF0)
RXPA3 (26, AF4), PA15 (77, AF4), PD6 (87, AF0)
TXPA2 (25, AF4), PA14 (76, AF4), PD5 (86, AF0)
USART4CKPC12 (80, AF6)
CTSPB7 (93, AF6)
DEPA15 (77, AF6)
RTSPA15 (77, AF6)
RXPA1 (24, AF6), PE9 (40, AF6), PC11 (79, AF6)
TXPA0 (23, AF6), PE8 (39, AF6), PC10 (78, AF6)
USART5CKPE7 (38, AF6), PB5 (91, AF6)
DEPE7 (38, AF6), PB5 (91, AF6)
RTSPE7 (38, AF6), PB5 (91, AF6)
RXPE11 (42, AF6), PD2 (83, AF6), PB4 (90, AF6)
TXPE10 (41, AF6), PC12 (80, AF2), PB3 (89, AF6)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (31, AF4), PB13 (52, AF4), PD11 (58, AF0)
DEPB1 (36, AF4), PB12 (51, AF2), PB14 (53, AF4), PD12 (59, AF0), PD2 (83, AF0)
RTSPB1 (36, AF4), PB12 (51, AF2), PB14 (53, AF4), PD12 (59, AF0), PD2 (83, AF0)
RXPC0 (15, AF6), PA3 (26, AF6), PC5 (34, AF2), PB10 (47, AF7), PB11 (48, AF4), PD9 (56, AF0), PA13 (72, AF6), PC11 (79, AF0)
TXPC1 (16, AF6), PA2 (25, AF6), PC4 (33, AF2), PB10 (47, AF4), PB11 (48, AF7), PD8 (55, AF0), PA14 (76, AF6), PC10 (78, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF0), PE14 (45, AF2), PA11 (70, AF0), PB4 (90, AF0)
MOSIPA7 (32, AF0), PE15 (46, AF2), PA12 (71, AF0), PB5 (91, AF0)
NSSPA4 (29, AF0), PE12 (43, AF2), PA15 (77, AF0)
SCKPA5 (30, AF0), PE13 (44, AF2), PB3 (89, AF0)
SPI2MISOPC2 (17, AF2), PB14 (53, AF0), PD3 (84, AF2)
MOSIPC3 (18, AF2), PB15 (54, AF0), PD4 (85, AF1)
NSSPB12 (51, AF0), PD0 (81, AF1), PB9 (96, AF5)
SCKPB10 (47, AF5), PB13 (52, AF0), PD1 (82, AF1)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (52, AF0), PD1 (82, AF1)
MCKPC2 (17, AF2), PB14 (53, AF0), PD3 (84, AF2)
SDPC3 (18, AF2), PB15 (54, AF0), PD4 (85, AF1)
WSPB12 (51, AF0), PD0 (81, AF1), PB9 (96, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (68, AF6), PB6 (92, AF1), PB8 (95, AF4)
SDAPA10 (69, AF6), PB7 (93, AF1), PB9 (96, AF4)
SMBAPB5 (91, AF3)
I2C2SCLPB10 (47, AF6), PB13 (52, AF5)
SDAPB11 (48, AF6), PB14 (53, AF5)
I2C3SCLPC0 (15, AF7), PA8 (67, AF7)
SDAPC1 (16, AF7), PC9 (66, AF7), PB4 (90, AF7)
SMBAPB2 (37, AF7), PA9 (68, AF7)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
IN0PA0 (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (23), PA4 (29), PA5 (30)
INPPA1 (24)
OUTPA0 (23, AF7), PA6 (31, AF7), PA11 (70, AF7)
COMP2INMPA2 (25), PA4 (29), PA5 (30), PB3 (89)
INPPA3 (26), PB4 (90), PB5 (91), PB6 (92), PB7 (93)
OUTPA2 (25, AF7), PA7 (32, AF7), PA12 (71, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0 (23, AF2), PA5 (30, AF5), PE9 (40, AF0), PA15 (77, AF5)
CH2PA1 (24, AF2), PE10 (41, AF0), PB3 (89, AF2)
CH3PA2 (25, AF2), PE11 (42, AF0), PB10 (47, AF2)
CH4PA3 (26, AF2), PE12 (43, AF0), PB11 (48, AF2)
ETRPA0 (23, AF5), PA5 (30, AF2), PE9 (40, AF2), PA15 (77, AF2)
TIM3CH1PE3 (2, AF2), PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2)
CH2PE4 (3, AF2), PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF4)
CH3PE5 (4, AF2), PB0 (35, AF2), PC8 (65, AF2)
CH4PE6 (5, AF2), PB1 (36, AF2), PC9 (66, AF2)
ETRPE2 (1, AF2), PD2 (83, AF2)
TIM21CH1PE5 (4, AF0), PA2 (25, AF0), PB13 (52, AF6), PD0 (81, AF0)
CH2PE6 (5, AF0), PA3 (26, AF0), PB14 (53, AF6), PD7 (88, AF1)
ETRPA1 (24, AF5), PC9 (66, AF0)
TIM22CH1PE3 (2, AF0), PA6 (31, AF5), PC6 (63, AF0), PB4 (90, AF4)
CH2PE4 (3, AF0), PA7 (32, AF5), PC7 (64, AF0), PB5 (91, AF4)
ETRPA4 (29, AF5), PC8 (65, AF0)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (18, AF0), PB6 (92, AF2)
IN1PC0 (15, AF0), PB5 (91, AF2)
IN2PC2 (17, AF0), PB7 (93, AF2)
OUTPC1 (16, AF0), PB2 (37, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (7), PB14 (53, AF2)
OUT_CALIBPC13 (7), PB14 (53, AF2)
REFINPB15 (54, AF2)
TSPC13 (7)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (76, AF0)
SWDIOPA13 (72, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPB13 (52, AF2), PA8 (67, AF0), PA9 (68, AF0)
OSC_INPH0-OSC_IN (12)
OSC_OUTPH1-OSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP2PA0 (23)
RTC_TAMP3PE6 (5)
SYS_WKUP1PA0 (23)
SYS_WKUP2PC13 (7)
SYS_WKUP3PE6 (5)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводTIM3_ETR (AF2)
2PE3ввод-выводTIM22_CH1 (AF0), TIM3_CH1 (AF2)
3PE4ввод-выводTIM22_CH2 (AF0), TIM3_CH2 (AF2)
4PE5ввод-выводTIM21_CH1 (AF0), TIM3_CH3 (AF2)
5PE6ввод-выводRTC_TAMP3, SYS_WKUP3, TIM21_CH2 (AF0), TIM3_CH4 (AF2)
6VDDпитание—
7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
10PH9ввод-вывод—
11PH10ввод-вывод—
12PH0-OSC_INввод-выводRCC_OSC_IN
13PH1-OSC_OUTввод-выводRCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC_IN10, I2C3_SCL (AF7), LPTIM1_IN1 (AF0), LPUART1_RX (AF6)
16PC1ввод-выводADC_IN11, I2C3_SDA (AF7), LPTIM1_OUT (AF0), LPUART1_TX (AF6)
17PC2ввод-выводADC_IN12, I2S2_MCK (AF2), LPTIM1_IN2 (AF0), SPI2_MISO (AF2)
18PC3ввод-выводADC_IN13, I2S2_SD (AF2), LPTIM1_ETR (AF0), SPI2_MOSI (AF2)
19VSSAпитание—
20VREF-питание—
21VREF+питание—
22VDDAпитание—
23PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4), USART4_TX (AF6)
24PA1ввод-выводADC_IN1, COMP1_INP, TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4), USART4_RX (AF6)
25PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
26PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS (AF0), TIM22_ETR (AF5), USART2_CK (AF4)
30PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
31PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5), TIM3_CH1 (AF2)
32PA7ввод-выводADC_IN7, COMP2_OUT (AF7), SPI1_MOSI (AF0), TIM22_CH2 (AF5), TIM3_CH2 (AF2)
33PC4ввод-выводADC_IN14, LPUART1_TX (AF2)
34PC5ввод-выводADC_IN15, LPUART1_RX (AF2)
35PB0ввод-выводADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3 (AF2)
36PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SYS_VREF_OUT_PB1, TIM3_CH4 (AF2)
37PB2ввод-выводI2C3_SMBA (AF7), LPTIM1_OUT (AF2)
38PE7ввод-выводUSART5_CK (AF6), USART5_DE (AF6), USART5_RTS (AF6)
39PE8ввод-выводUSART4_TX (AF6)
40PE9ввод-выводTIM2_CH1 (AF0), TIM2_ETR (AF2), USART4_RX (AF6)
41PE10ввод-выводTIM2_CH2 (AF0), USART5_TX (AF6)
42PE11ввод-выводADC_EXTI11, TIM2_CH3 (AF0), USART5_RX (AF6)
43PE12ввод-выводSPI1_NSS (AF2), TIM2_CH4 (AF0)
44PE13ввод-выводSPI1_SCK (AF2)
45PE14ввод-выводSPI1_MISO (AF2)
46PE15ввод-выводSPI1_MOSI (AF2)
47PB10ввод-выводI2C2_SCL (AF6), LPUART1_RX (AF7), LPUART1_TX (AF4), SPI2_SCK (AF5), TIM2_CH3 (AF2)
48PB11ввод-выводADC_EXTI11, I2C2_SDA (AF6), LPUART1_RX (AF4), LPUART1_TX (AF7), TIM2_CH4 (AF2)
49VSSпитание—
50VDDпитание—
51PB12ввод-выводI2S2_WS (AF0), LPUART1_DE (AF2), LPUART1_RTS (AF2), SPI2_NSS (AF0)
52PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), LPUART1_CTS (AF4), RCC_MCO (AF2), SPI2_SCK (AF0), TIM21_CH1 (AF6)
53PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), LPUART1_DE (AF4), LPUART1_RTS (AF4), RTC_OUT_ALARM (AF2), RTC_OUT_CALIB (AF2), SPI2_MISO (AF0), TIM21_CH2 (AF6)
54PB15ввод-выводI2S2_SD (AF0), RTC_REFIN (AF2), SPI2_MOSI (AF0)
55PD8ввод-выводLPUART1_TX (AF0)
56PD9ввод-выводLPUART1_RX (AF0)
57PD10ввод-вывод—
58PD11ввод-выводADC_EXTI11, LPUART1_CTS (AF0)
59PD12ввод-выводLPUART1_DE (AF0), LPUART1_RTS (AF0)
60PD13ввод-вывод—
61PD14ввод-вывод—
62PD15ввод-вывод—
63PC6ввод-выводTIM22_CH1 (AF0), TIM3_CH1 (AF2)
64PC7ввод-выводTIM22_CH2 (AF0), TIM3_CH2 (AF2)
65PC8ввод-выводTIM22_ETR (AF0), TIM3_CH3 (AF2)
66PC9ввод-выводI2C3_SDA (AF7), TIM21_ETR (AF0), TIM3_CH4 (AF2)
67PA8ввод-выводI2C3_SCL (AF7), RCC_MCO (AF0), USART1_CK (AF4)
68PA9ввод-выводI2C1_SCL (AF6), I2C3_SMBA (AF7), RCC_MCO (AF0), USART1_TX (AF4)
69PA10ввод-выводI2C1_SDA (AF6), USART1_RX (AF4)
70PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), USART1_CTS (AF4)
71PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), USART1_DE (AF4), USART1_RTS (AF4)
72PA13ввод-выводLPUART1_RX (AF6), SYS_SWDIO (AF0)
73VDDпитание—
74VSSпитание—
75VDDIO2питание—
76PA14ввод-выводLPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
77PA15ввод-выводSPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4), USART4_DE (AF6), USART4_RTS (AF6)
78PC10ввод-выводLPUART1_TX (AF0), USART4_TX (AF6)
79PC11ввод-выводADC_EXTI11, LPUART1_RX (AF0), USART4_RX (AF6)
80PC12ввод-выводUSART4_CK (AF6), USART5_TX (AF2)
81PD0ввод-выводI2S2_WS (AF1), SPI2_NSS (AF1), TIM21_CH1 (AF0)
82PD1ввод-выводI2S2_CK (AF1), SPI2_SCK (AF1)
83PD2ввод-выводLPUART1_DE (AF0), LPUART1_RTS (AF0), TIM3_ETR (AF2), USART5_RX (AF6)
84PD3ввод-выводI2S2_MCK (AF2), SPI2_MISO (AF2), USART2_CTS (AF0)
85PD4ввод-выводI2S2_SD (AF1), SPI2_MOSI (AF1), USART2_DE (AF0), USART2_RTS (AF0)
86PD5ввод-выводUSART2_TX (AF0)
87PD6ввод-выводUSART2_RX (AF0)
88PD7ввод-выводTIM21_CH2 (AF1), USART2_CK (AF0)
89PB3ввод-выводCOMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2), USART1_DE (AF5), USART1_RTS (AF5), USART5_TX (AF6)
90PB4ввод-выводCOMP2_INP, I2C3_SDA (AF7), SPI1_MISO (AF0), TIM22_CH1 (AF4), TIM3_CH1 (AF2), USART1_CTS (AF5), USART5_RX (AF6)
91PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4), TIM3_CH2 (AF4), USART1_CK (AF5), USART5_CK (AF6), USART5_DE (AF6), USART5_RTS (AF6)
92PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), USART1_TX (AF0)
93PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, USART1_RX (AF0), USART4_CTS (AF6)
94BOOT0загрузка—
95PB8ввод-выводI2C1_SCL (AF4)
96PB9ввод-выводI2C1_SDA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5)
97PE0ввод-вывод—
98PE1ввод-вывод—
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD6, 28, 50, 73, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO275питание отдельной группы линий ввода-вывода
VREF-20нижнее опорное напряжение АЦП
VREF+21верхнее опорное напряжение АЦП и ЦАП
VSS27, 49, 74, 99общий провод (земля)
VSSA19общий провод аналоговой части
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L071V(B-Z)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L071VBSTM32L071VBTx128 КБ20 КБ
STM32L071VZSTM32L071VZTx192 КБ20 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L071V8STM32L0x1100 из 100выводы совпадают полностью
STM32L072VB, STM32L072VZSTM32L0x299 из 10075: VDDIO2 → VDD_USB
STM32L072V8STM32L0x299 из 10075: VDDIO2 → VDD_USB
STM32L073VB, STM32L073VZSTM32L0x398 из 1006: VDD → VLCD; 75: VDDIO2 → VDD_USB
STM32L073V8STM32L0x398 из 1006: VDD → VLCD; 75: VDDIO2 → VDD_USB
STM32L083VB, STM32L083VZSTM32L0x398 из 1006: VDD → VLCD; 75: VDDIO2 → VDD_USB
STM32L083V8STM32L0x398 из 1006: VDD → VLCD; 75: VDDIO2 → VDD_USB
STM32L471V(E-G)TxSTM32L4x196 из 1006: VDD → VBAT; 10: PH9 → VSS; 11: PH10 → VDD; 75: VDDIO2 → VDD
STM32L151V8Tx, STM32L151VBTxSTM32L151/15295 из 1006: VDD → VLCD; 10: PH9 → VSS; 11: PH10 → VDD; 73: VDD → PH2; 75: VDDIO2 → VDD
STM32L151V8TxA, STM32L151VBTxASTM32L151/15295 из 1006: VDD → VLCD; 10: PH9 → VSS; 11: PH10 → VDD; 73: VDD → PH2; 75: VDDIO2 → VDD
STM32L151VCTxSTM32L151/15295 из 1006: VDD → VLCD; 10: PH9 → VSS; 11: PH10 → VDD; 73: VDD → PH2; 75: VDDIO2 → VDD
STM32L151VCTxASTM32L151/15295 из 1006: VDD → VLCD; 10: PH9 → VSS; 11: PH10 → VDD; 73: VDD → PH2; 75: VDDIO2 → VDD

Частые вопросы

На каких выводах USART1 у STM32L071VB?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF4) или PB6 (вывод 92, AF0), USART1_RX — на PA10 (вывод 69, AF4) или PB7 (вывод 93, AF0).

Где у STM32L071VB выводы SWD для программатора?

SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L071VB?

I2C1_SCL — PA9 (вывод 68, AF6) или PB6 (вывод 92, AF1) или PB8 (вывод 95, AF4), I2C1_SDA — PA10 (вывод 69, AF6) или PB7 (вывод 93, AF1) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32L071VB в корпусе LQFP100?

84 из 100. Ещё 14 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L071VB и STM32L071VZ?

Объёмом памяти: STM32L071VB — 128 КБ флеш-памяти и 20 КБ ОЗУ, STM32L071VZ — 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L071VB?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
