STM32L072CZ в корпусе EWLCSP49: распиновка

STM32L072CZ — микроконтроллер STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус EWLCSP49 — 49 шариков, из них 40 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
192 КБ
ОЗУ
20 КБ
Корпус
EWLCSP49, 49 шариков
Линий ввода-вывода
40
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+150 °C, зависит от исполнения

Схема корпуса EWLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L072CZ в корпусе EWLCSP49, вид сверхуABCDEFG1234567VDD_USB — шарик A1VDDUSBPA15 — шарик A2: SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTSPA15PB3 — шарик A3: COMP2_INM, SPI1_SCK, TIM2_CH2, TSC_G5_IO1, USART1_DE, USART1_RTS, USART5_TXPB3PB5 — шарик A4: COMP2_INP, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM22_CH2, TIM3_CH2, USART1_CK, USART5_CK, USART5_DE, USART5_RTSPB5BOOT0 — шарик A5BOOT0PB9 — шарик A6: DAC_EXTI9, I2C1_SDA, I2S2_WS, SPI2_NSSPB9VDD — шарик A7VDDPA12 — шарик B1: COMP2_OUT, SPI1_MOSI, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DPPA12PA14 — шарик B2: LPUART1_TX, SYS_SWCLK, USART2_TXPA14PB4 — шарик B3: COMP2_INP, I2C3_SDA, SPI1_MISO, TIM22_CH1, TIM3_CH1, TSC_G5_IO2, USART1_CTS, USART5_RXPB4PB6 — шарик B4: COMP2_INP, I2C1_SCL, LPTIM1_ETR, TSC_G5_IO3, USART1_TXPB6PB8 — шарик B5: I2C1_SCL, TSC_SYNCPB8VDD — шарик B6VDDPC13 — шарик B7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PA10 — шарик C1: I2C1_SDA, TSC_G4_IO2, USART1_RXPA10PA13 — шарик C2: LPUART1_RX, SYS_SWDIO, USB_NOEPA13PB7 — шарик C3: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TSC_G5_IO4, USART1_RX, USART4_CTSPB7PC1 — шарик C4: ADC_IN11, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, TSC_G7_IO2PC1PC0 — шарик C5: ADC_IN10, I2C3_SCL, LPTIM1_IN1, LPUART1_RX, TSC_G7_IO1PC0PC14-OSC32_IN — шарик C6: RCC_OSC32_INPC14PC15-OSC32_OUT — шарик C7: RCC_OSC32_OUTPC15PA8 — шарик D1: CRS_SYNC, I2C3_SCL, RCC_MCO, USART1_CKPA8PA11 — шарик D2: ADC_EXTI11, COMP1_OUT, SPI1_MISO, TSC_G4_IO3, USART1_CTS, USB_DMPA11PB1 — шарик D3: ADC_IN9, LPUART1_DE, LPUART1_RTS, SYS_VREF_OUT_PB1, TIM3_CH4, TSC_G3_IO3PB1VSS — шарик D4VSSNRST — шарик D5NRSTPH0-OSC_IN — шарик D6: CRS_SYNC, RCC_OSC_INPH0PH1-OSC_OUT — шарик D7: RCC_OSC_OUTPH1PB15 — шарик E1: I2S2_SD, RTC_REFIN, SPI2_MOSIPB15PA9 — шарик E2: DAC_EXTI9, I2C1_SCL, I2C3_SMBA, RCC_MCO, TSC_G4_IO1, USART1_TXPA9PB2 — шарик E3: I2C3_SMBA, LPTIM1_OUT, TSC_G3_IO4PB2PA1 — шарик E4: ADC_IN1, COMP1_INP, TIM21_ETR, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RXPA1PA0 — шарик E5: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TXPA0VREF+ — шарик E6VREF+PC2 — шарик E7: ADC_IN12, I2S2_MCK, LPTIM1_IN2, SPI2_MISO, TSC_G7_IO3PC2PB14 — шарик F1: I2C2_SDA, I2S2_MCK, LPUART1_DE, LPUART1_RTS, RTC_OUT_ALARM, RTC_OUT_CALIB, SPI2_MISO, TIM21_CH2, TSC_G6_IO4PB14PB13 — шарик F2: I2C2_SCL, I2S2_CK, LPUART1_CTS, RCC_MCO, SPI2_SCK, TIM21_CH1, TSC_G6_IO3PB13PB11 — шарик F3: ADC_EXTI11, I2C2_SDA, LPUART1_RX, LPUART1_TX, TIM2_CH4, TSC_G6_IO1PB11PA7 — шарик F4: ADC_IN7, COMP2_OUT, SPI1_MOSI, TIM22_CH2, TIM3_CH2, TSC_G2_IO4PA7PA4 — шарик F5: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, SPI1_NSS, TIM22_ETR, TSC_G2_IO1, USART2_CKPA4PA2 — шарик F6: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, TIM21_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2VDDA — шарик F7VDDAPB12 — шарик G1: I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TSC_G6_IO2PB12VDD — шарик G2VDDPB10 — шарик G3: I2C2_SCL, LPUART1_RX, LPUART1_TX, SPI2_SCK, TIM2_CH3, TSC_SYNCPB10PB0 — шарик G4: ADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3, TSC_G3_IO2PB0PA6 — шарик G5: ADC_IN6, COMP1_OUT, LPUART1_CTS, SPI1_MISO, TIM22_CH1, TIM3_CH1, TSC_G2_IO3PA6PA5 — шарик G6: ADC_IN5, COMP1_INM, COMP2_INM, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5PA3 — шарик G7: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3EWLCSP49, вид сверху: шарики видны сквозькорпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

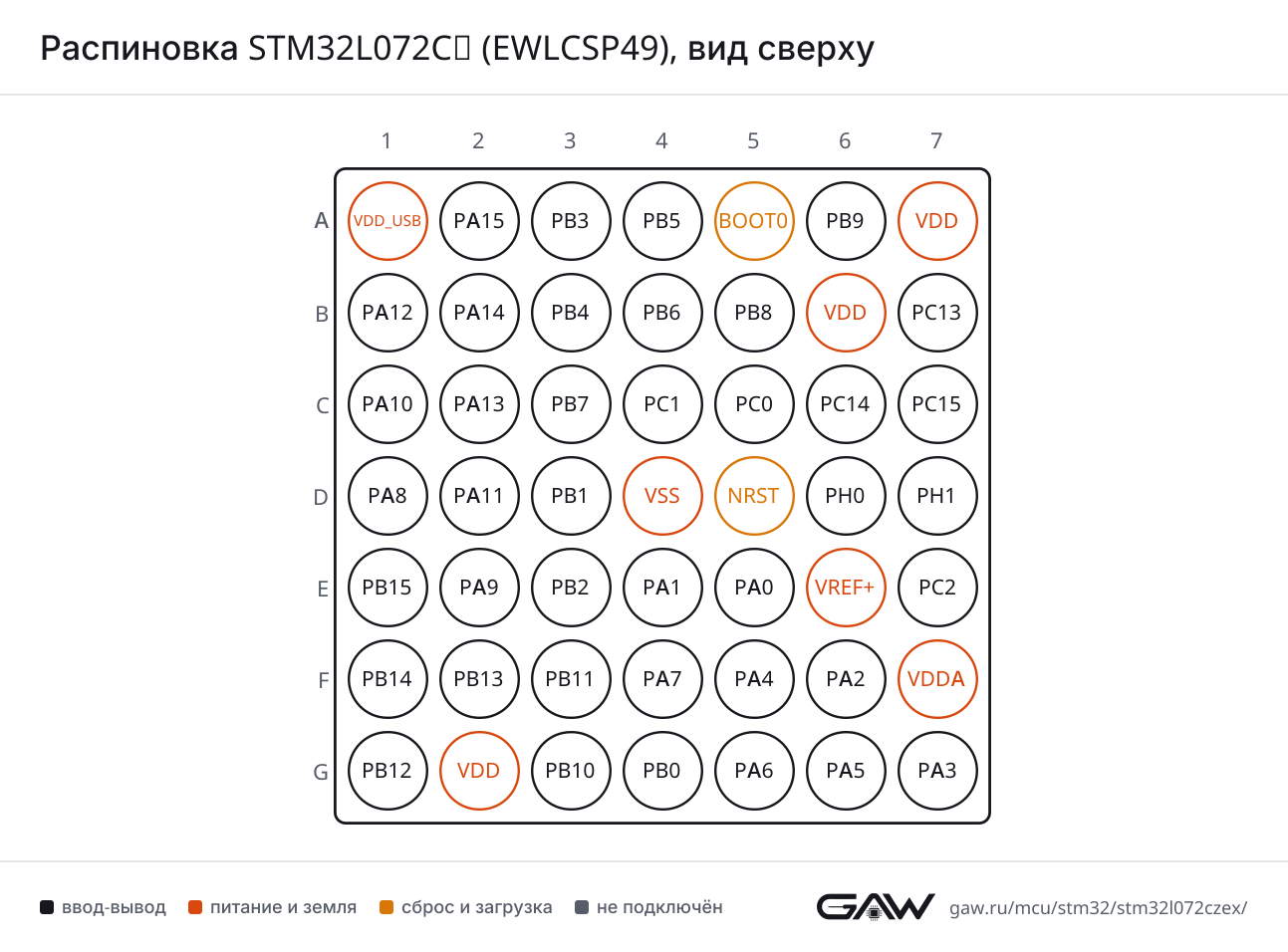

Распиновка STM32L072CZ (EWLCSP49), вид сверхуРаспиновка EWLCSP49 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (A4, AF5), PA8 (D1, AF4)
CTSPB4 (B3, AF5), PA11 (D2, AF4)
DEPB3 (A3, AF5), PA12 (B1, AF4)
RTSPB3 (A3, AF5), PA12 (B1, AF4)
RXPA10 (C1, AF4), PB7 (C3, AF0)
TXPB6 (B4, AF0), PA9 (E2, AF4)
USART2CKPA4 (F5, AF4)
CTSPA0 (E5, AF4)
DEPA1 (E4, AF4)
RTSPA1 (E4, AF4)
RXPA15 (A2, AF4), PA3 (G7, AF4)
TXPA14 (B2, AF4), PA2 (F6, AF4)
USART4CTSPB7 (C3, AF6)
DEPA15 (A2, AF6)
RTSPA15 (A2, AF6)
RXPA1 (E4, AF6)
TXPA0 (E5, AF6)
USART5CKPB5 (A4, AF6)
DEPB5 (A4, AF6)
RTSPB5 (A4, AF6)
RXPB4 (B3, AF6)
TXPB3 (A3, AF6)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (F2, AF4), PA6 (G5, AF4)
DEPB1 (D3, AF4), PB14 (F1, AF4), PB12 (G1, AF2)
RTSPB1 (D3, AF4), PB14 (F1, AF4), PB12 (G1, AF2)
RXPA13 (C2, AF6), PC0 (C5, AF6), PB11 (F3, AF4), PB10 (G3, AF7), PA3 (G7, AF6)
TXPA14 (B2, AF6), PC1 (C4, AF6), PB11 (F3, AF7), PA2 (F6, AF6), PB10 (G3, AF4)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B3, AF0), PA11 (D2, AF0), PA6 (G5, AF0)
MOSIPB5 (A4, AF0), PA12 (B1, AF0), PA7 (F4, AF0)
NSSPA15 (A2, AF0), PA4 (F5, AF0)
SCKPB3 (A3, AF0), PA5 (G6, AF0)
SPI2MISOPC2 (E7, AF2), PB14 (F1, AF0)
MOSIPB15 (E1, AF0)
NSSPB9 (A6, AF5), PB12 (G1, AF0)
SCKPB13 (F2, AF0), PB10 (G3, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (F2, AF0)
MCKPC2 (E7, AF2), PB14 (F1, AF0)
SDPB15 (E1, AF0)
WSPB9 (A6, AF5), PB12 (G1, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B4, AF1), PB8 (B5, AF4), PA9 (E2, AF6)
SDAPB9 (A6, AF4), PA10 (C1, AF6), PB7 (C3, AF1)
SMBAPB5 (A4, AF3)
I2C2SCLPB13 (F2, AF5), PB10 (G3, AF6)
SDAPB14 (F1, AF5), PB11 (F3, AF6)
I2C3SCLPC0 (C5, AF7), PA8 (D1, AF7)
SDAPB4 (B3, AF7), PC1 (C4, AF7)
SMBAPA9 (E2, AF7), PB2 (E3, AF7)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (D2)
DPPA12 (B1)
NOEPA13 (C2, AF2)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PA11 (D2), PB11 (F3)
IN0PA0 (E5)
IN1PA1 (E4)
IN2PA2 (F6)
IN3PA3 (G7)
IN4PA4 (F5)
IN5PA5 (G6)
IN6PA6 (G5)
IN7PA7 (F4)
IN8PB0 (G4)
IN9PB1 (D3)
IN10PC0 (C5)
IN11PC1 (C4)
IN12PC2 (E7)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (A6), PA9 (E2)
OUT1PA4 (F5)
OUT2PA5 (G6)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (E5), PA4 (F5), PA5 (G6)
INPPA1 (E4)
OUTPA11 (D2, AF7), PA0 (E5, AF7), PA6 (G5, AF7)
COMP2INMPB3 (A3), PA4 (F5), PA2 (F6), PA5 (G6)
INPPB5 (A4), PB4 (B3), PB6 (B4), PB7 (C3), PA3 (G7)
OUTPA12 (B1, AF7), PA7 (F4, AF7), PA2 (F6, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (A2, AF5), PA0 (E5, AF2), PA5 (G6, AF5)
CH2PB3 (A3, AF2), PA1 (E4, AF2)
CH3PA2 (F6, AF2), PB10 (G3, AF2)
CH4PB11 (F3, AF2), PA3 (G7, AF2)
ETRPA15 (A2, AF2), PA0 (E5, AF5), PA5 (G6, AF2)
TIM3CH1PB4 (B3, AF2), PA6 (G5, AF2)
CH2PB5 (A4, AF4), PA7 (F4, AF2)
CH3PB0 (G4, AF2)
CH4PB1 (D3, AF2)
TIM21CH1PB13 (F2, AF6), PA2 (F6, AF0)
CH2PB14 (F1, AF6), PA3 (G7, AF0)
ETRPA1 (E4, AF5)
TIM22CH1PB4 (B3, AF4), PA6 (G5, AF5)
CH2PB5 (A4, AF4), PA7 (F4, AF5)
ETRPA4 (F5, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B4, AF2)
IN1PB5 (A4, AF2), PC0 (C5, AF0)
IN2PB7 (C3, AF2), PC2 (E7, AF0)
OUTPC1 (C4, AF0), PB2 (E3, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (B7), PB14 (F1, AF2)
OUT_CALIBPC13 (B7), PB14 (F1, AF2)
REFINPB15 (E1, AF2)
TSPC13 (B7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (E5, AF3)
G1_IO2PA1 (E4, AF3)
G1_IO3PA2 (F6, AF3)
G1_IO4PA3 (G7, AF3)
G2_IO1PA4 (F5, AF3)
G2_IO2PA5 (G6, AF3)
G2_IO3PA6 (G5, AF3)
G2_IO4PA7 (F4, AF3)
G3_IO2PB0 (G4, AF3)
G3_IO3PB1 (D3, AF3)
G3_IO4PB2 (E3, AF3)
G4_IO1PA9 (E2, AF3)
G4_IO2PA10 (C1, AF3)
G4_IO3PA11 (D2, AF3)
G4_IO4PA12 (B1, AF3)
G5_IO1PB3 (A3, AF3)
G5_IO2PB4 (B3, AF3)
G5_IO3PB6 (B4, AF3)
G5_IO4PB7 (C3, AF3)
G6_IO1PB11 (F3, AF3)
G6_IO2PB12 (G1, AF3)
G6_IO3PB13 (F2, AF3)
G6_IO4PB14 (F1, AF3)
G7_IO1PC0 (C5, AF3)
G7_IO2PC1 (C4, AF3)
G7_IO3PC2 (E7, AF3)
SYNCPB8 (B5, AF3), PB10 (G3, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (B2, AF0)
SWDIOPA13 (C2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D1, AF0), PA9 (E2, AF0), PB13 (F2, AF2)
OSC_INPH0-OSC_IN (D6)
OSC_OUTPH1-OSC_OUT (D7)
OSC32_INPC14-OSC32_IN (C6)
OSC32_OUTPC15-OSC32_OUT (C7)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (B7)
RTC_TAMP2PA0 (E5)
SYS_WKUP1PA0 (E5)
SYS_WKUP2PC13 (B7)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 49 шариков корпуса EWLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDD_USBпитание—
A2PA15ввод-выводSPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4), USART4_DE (AF6), USART4_RTS (AF6)
A3PB3ввод-выводCOMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3), USART1_DE (AF5), USART1_RTS (AF5), USART5_TX (AF6)
A4PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4), TIM3_CH2 (AF4), USART1_CK (AF5), USART5_CK (AF6), USART5_DE (AF6), USART5_RTS (AF6)
A5BOOT0загрузка—
A6PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5)
A7VDDпитание—
B1PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), TSC_G4_IO4 (AF3), USART1_DE (AF4), USART1_RTS (AF4), USB_DP
B2PA14ввод-выводLPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
B3PB4ввод-выводCOMP2_INP, I2C3_SDA (AF7), SPI1_MISO (AF0), TIM22_CH1 (AF4), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART1_CTS (AF5), USART5_RX (AF6)
B4PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
B5PB8ввод-выводI2C1_SCL (AF4), TSC_SYNC (AF3)
B6VDDпитание—
B7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C1PA10ввод-выводI2C1_SDA (AF6), TSC_G4_IO2 (AF3), USART1_RX (AF4)
C2PA13ввод-выводLPUART1_RX (AF6), SYS_SWDIO (AF0), USB_NOE (AF2)
C3PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF6)
C4PC1ввод-выводADC_IN11, I2C3_SDA (AF7), LPTIM1_OUT (AF0), LPUART1_TX (AF6), TSC_G7_IO2 (AF3)
C5PC0ввод-выводADC_IN10, I2C3_SCL (AF7), LPTIM1_IN1 (AF0), LPUART1_RX (AF6), TSC_G7_IO1 (AF3)
C6PC14-OSC32_INввод-выводRCC_OSC32_IN
C7PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
D1PA8ввод-выводCRS_SYNC (AF2), I2C3_SCL (AF7), RCC_MCO (AF0), USART1_CK (AF4)
D2PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), TSC_G4_IO3 (AF3), USART1_CTS (AF4), USB_DM
D3PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SYS_VREF_OUT_PB1, TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
D4VSSпитание—
D5NRSTсброс—
D6PH0-OSC_INввод-выводCRS_SYNC (AF0), RCC_OSC_IN
D7PH1-OSC_OUTввод-выводRCC_OSC_OUT
E1PB15ввод-выводI2S2_SD (AF0), RTC_REFIN (AF2), SPI2_MOSI (AF0)
E2PA9ввод-выводDAC_EXTI9, I2C1_SCL (AF6), I2C3_SMBA (AF7), RCC_MCO (AF0), TSC_G4_IO1 (AF3), USART1_TX (AF4)
E3PB2ввод-выводI2C3_SMBA (AF7), LPTIM1_OUT (AF2), TSC_G3_IO4 (AF3)
E4PA1ввод-выводADC_IN1, COMP1_INP, TIM21_ETR (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF4), USART2_RTS (AF4), USART4_RX (AF6)
E5PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), TSC_G1_IO1 (AF3), USART2_CTS (AF4), USART4_TX (AF6)
E6VREF+питание—
E7PC2ввод-выводADC_IN12, I2S2_MCK (AF2), LPTIM1_IN2 (AF0), SPI2_MISO (AF2), TSC_G7_IO3 (AF3)
F1PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), LPUART1_DE (AF4), LPUART1_RTS (AF4), RTC_OUT_ALARM (AF2), RTC_OUT_CALIB (AF2), SPI2_MISO (AF0), TIM21_CH2 (AF6), TSC_G6_IO4 (AF3)
F2PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), LPUART1_CTS (AF4), RCC_MCO (AF2), SPI2_SCK (AF0), TIM21_CH1 (AF6), TSC_G6_IO3 (AF3)
F3PB11ввод-выводADC_EXTI11, I2C2_SDA (AF6), LPUART1_RX (AF4), LPUART1_TX (AF7), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3)
F4PA7ввод-выводADC_IN7, COMP2_OUT (AF7), SPI1_MOSI (AF0), TIM22_CH2 (AF5), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
F5PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, SPI1_NSS (AF0), TIM22_ETR (AF5), TSC_G2_IO1 (AF3), USART2_CK (AF4)
F6PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), TIM21_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF4)
F7VDDAпитание—
G1PB12ввод-выводI2S2_WS (AF0), LPUART1_DE (AF2), LPUART1_RTS (AF2), SPI2_NSS (AF0), TSC_G6_IO2 (AF3)
G2VDDпитание—
G3PB10ввод-выводI2C2_SCL (AF6), LPUART1_RX (AF7), LPUART1_TX (AF4), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3)
G4PB0ввод-выводADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
G5PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
G6PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, DAC_OUT2, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
G7PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDA7, B6, G2питание цифровой части и линий ввода-вывода
VDD_USBA1питание приёмопередатчика USB
VDDAF7питание аналоговой части: АЦП, ЦАП, генераторы
VREF+E6верхнее опорное напряжение АЦП и ЦАП
VSSD4общий провод (земля)
NRSTD5сброс, активный уровень — низкий
BOOT0A5выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L072CZEx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L072CZSTM32L072CZEx192 КБ20 КБ

Линейка STM32L0x2, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе EWLCSP49, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32L072CZ?

В корпусе EWLCSP49 сигнал USART1_TX выведен на PB6 (шарик B4, AF0) или PA9 (шарик E2, AF4), USART1_RX — на PA10 (шарик C1, AF4) или PB7 (шарик C3, AF0).

Где у STM32L072CZ выводы SWD для программатора?

SWDIO — PA13 (шарик C2, AF0), SWCLK — PA14 (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L072CZ?

I2C1_SCL — PB6 (шарик B4, AF1) или PB8 (шарик B5, AF4) или PA9 (шарик E2, AF6), I2C1_SDA — PB9 (шарик A6, AF4) или PA10 (шарик C1, AF6) или PB7 (шарик C3, AF1).

Сколько выводов ввода-вывода у STM32L072CZ в корпусе EWLCSP49?

40 из 49. Ещё 7 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L072CZ?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
