STM32L072KB и STM32L072KZ в корпусе UFQFPN32: распиновка

STM32L072KB и STM32L072KZ — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 128 и 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 23 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
128 и 192 КБ
ОЗУ
20 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
23
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L072KB, STM32L072KZ в корпусе UFQFPN32, вид сверхуSTM32L072KBSTM32L072KZUFQFPN32, вид сверхуPC14-OSC32_IN — вывод 1: RCC_OSC32_IN1PC14-OSC32_INPC15-OSC32_OUT — вывод 2: RCC_OSC32_OUT2PC15-OSC32_OUTNRST — вывод 33NRSTVSSA — вывод 44VSSAVDDA — вывод 55VDDAPA0 — вывод 6: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TX6PA0PA1 — вывод 7: ADC_IN1, COMP1_INP, TIM21_ETR, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RX7PA1PA2 — вывод 8: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, TIM21_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX8PA2PA3 — вывод 9: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX9PA3PA4 — вывод 10: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, SPI1_NSS, TIM22_ETR, TSC_G2_IO1, USART2_CK10PA4PA5 — вывод 11: ADC_IN5, COMP1_INM, COMP2_INM, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO211PA5PA6 — вывод 12: ADC_IN6, COMP1_OUT, LPUART1_CTS, SPI1_MISO, TIM22_CH1, TIM3_CH1, TSC_G2_IO312PA6PA7 — вывод 13: ADC_IN7, COMP2_OUT, SPI1_MOSI, TIM22_CH2, TIM3_CH2, TSC_G2_IO413PA7PB0 — вывод 14: ADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3, TSC_G3_IO214PB0PB1 — вывод 15: ADC_IN9, LPUART1_DE, LPUART1_RTS, SYS_VREF_OUT_PB1, TIM3_CH4, TSC_G3_IO315PB1VSS — вывод 1616VSSVDD — вывод 1717VDDPA8 — вывод 18: CRS_SYNC, I2C3_SCL, RCC_MCO, USART1_CK18PA8PA9 — вывод 19: DAC_EXTI9, I2C1_SCL, I2C3_SMBA, RCC_MCO, TSC_G4_IO1, USART1_TX19PA9PA10 — вывод 20: I2C1_SDA, TSC_G4_IO2, USART1_RX20PA10PA11 — вывод 21: ADC_EXTI11, COMP1_OUT, SPI1_MISO, TSC_G4_IO3, USART1_CTS, USB_DM21PA11PA12 — вывод 22: COMP2_OUT, SPI1_MOSI, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DP22PA12PA13 — вывод 23: LPUART1_RX, SYS_SWDIO, USB_NOE23PA13VDD_USB — вывод 2424VDD_USBPA14 — вывод 25: LPUART1_TX, SYS_SWCLK, USART2_TX25PA14PB4 — вывод 26: COMP2_INP, I2C3_SDA, SPI1_MISO, TIM22_CH1, TIM3_CH1, TSC_G5_IO2, USART1_CTS26PB4PB5 — вывод 27: COMP2_INP, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM22_CH2, TIM3_CH2, USART1_CK27PB5PB6 — вывод 28: COMP2_INP, I2C1_SCL, LPTIM1_ETR, TSC_G5_IO3, USART1_TX28PB6PB7 — вывод 29: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TSC_G5_IO4, USART1_RX, USART4_CTS29PB7BOOT0 — вывод 3030BOOT0VSS — вывод 3131VSSVDD — вывод 3232VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

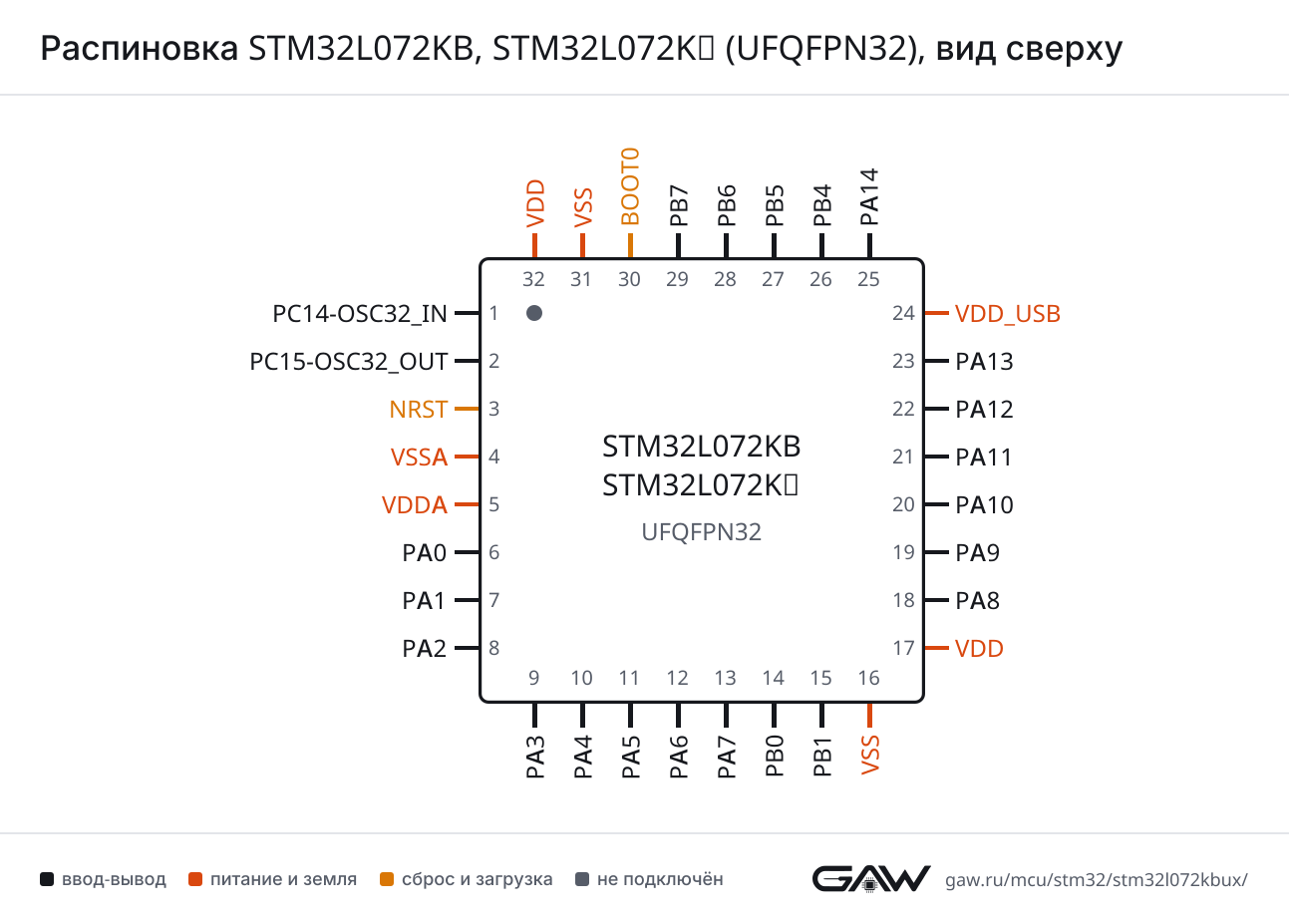

Распиновка STM32L072KB, STM32L072KZ (UFQFPN32), вид сверхуРаспиновка UFQFPN32 картинкой
PNG, 1293 × 927 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF4), PB5 (27, AF5)
CTSPA11 (21, AF4), PB4 (26, AF5)
DEPA12 (22, AF4)
RTSPA12 (22, AF4)
RXPA10 (20, AF4), PB7 (29, AF0)
TXPA9 (19, AF4), PB6 (28, AF0)
USART2CKPA4 (10, AF4)
CTSPA0 (6, AF4)
DEPA1 (7, AF4)
RTSPA1 (7, AF4)
RXPA3 (9, AF4)
TXPA2 (8, AF4), PA14 (25, AF4)
USART4CTSPB7 (29, AF6)
RXPA1 (7, AF6)
TXPA0 (6, AF6)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (12, AF4)
DEPB1 (15, AF4)
RTSPB1 (15, AF4)
RXPA3 (9, AF6), PA13 (23, AF6)
TXPA2 (8, AF6), PA14 (25, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF0), PA11 (21, AF0), PB4 (26, AF0)
MOSIPA7 (13, AF0), PA12 (22, AF0), PB5 (27, AF0)
NSSPA4 (10, AF0)
SCKPA5 (11, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (19, AF6), PB6 (28, AF1)
SDAPA10 (20, AF6), PB7 (29, AF1)
SMBAPB5 (27, AF3)
I2C3SCLPA8 (18, AF7)
SDAPB4 (26, AF7)
SMBAPA9 (19, AF7)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (21)
DPPA12 (22)
NOEPA13 (23, AF2)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PA11 (21)
IN0PA0 (6)
IN1PA1 (7)
IN2PA2 (8)
IN3PA3 (9)
IN4PA4 (10)
IN5PA5 (11)
IN6PA6 (12)
IN7PA7 (13)
IN8PB0 (14)
IN9PB1 (15)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (19)
OUT1PA4 (10)
OUT2PA5 (11)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (6), PA4 (10), PA5 (11)
INPPA1 (7)
OUTPA0 (6, AF7), PA6 (12, AF7), PA11 (21, AF7)
COMP2INMPA2 (8), PA4 (10), PA5 (11)
INPPA3 (9), PB4 (26), PB5 (27), PB6 (28), PB7 (29)
OUTPA2 (8, AF7), PA7 (13, AF7), PA12 (22, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0 (6, AF2), PA5 (11, AF5)
CH2PA1 (7, AF2)
CH3PA2 (8, AF2)
CH4PA3 (9, AF2)
ETRPA0 (6, AF5), PA5 (11, AF2)
TIM3CH1PA6 (12, AF2), PB4 (26, AF2)
CH2PA7 (13, AF2), PB5 (27, AF4)
CH3PB0 (14, AF2)
CH4PB1 (15, AF2)
TIM21CH1PA2 (8, AF0)
CH2PA3 (9, AF0)
ETRPA1 (7, AF5)
TIM22CH1PA6 (12, AF5), PB4 (26, AF4)
CH2PA7 (13, AF5), PB5 (27, AF4)
ETRPA4 (10, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (28, AF2)
IN1PB5 (27, AF2)
IN2PB7 (29, AF2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (6, AF3)
G1_IO2PA1 (7, AF3)
G1_IO3PA2 (8, AF3)
G1_IO4PA3 (9, AF3)
G2_IO1PA4 (10, AF3)
G2_IO2PA5 (11, AF3)
G2_IO3PA6 (12, AF3)
G2_IO4PA7 (13, AF3)
G3_IO2PB0 (14, AF3)
G3_IO3PB1 (15, AF3)
G4_IO1PA9 (19, AF3)
G4_IO2PA10 (20, AF3)
G4_IO3PA11 (21, AF3)
G4_IO4PA12 (22, AF3)
G5_IO2PB4 (26, AF3)
G5_IO3PB6 (28, AF3)
G5_IO4PB7 (29, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (25, AF0)
SWDIOPA13 (23, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (18, AF0), PA9 (19, AF0)
OSC32_INPC14-OSC32_IN (1)
OSC32_OUTPC15-OSC32_OUT (2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6)
SYS_WKUP1PA0 (6)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PC14-OSC32_INввод-выводRCC_OSC32_IN
2PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
3NRSTсброс—
4VSSAпитание—
5VDDAпитание—
6PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), TSC_G1_IO1 (AF3), USART2_CTS (AF4), USART4_TX (AF6)
7PA1ввод-выводADC_IN1, COMP1_INP, TIM21_ETR (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF4), USART2_RTS (AF4), USART4_RX (AF6)
8PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), TIM21_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF4)
9PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF4)
10PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, SPI1_NSS (AF0), TIM22_ETR (AF5), TSC_G2_IO1 (AF3), USART2_CK (AF4)
11PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, DAC_OUT2, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
12PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
13PA7ввод-выводADC_IN7, COMP2_OUT (AF7), SPI1_MOSI (AF0), TIM22_CH2 (AF5), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
14PB0ввод-выводADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
15PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SYS_VREF_OUT_PB1, TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
16VSSпитание—
17VDDпитание—
18PA8ввод-выводCRS_SYNC (AF2), I2C3_SCL (AF7), RCC_MCO (AF0), USART1_CK (AF4)
19PA9ввод-выводDAC_EXTI9, I2C1_SCL (AF6), I2C3_SMBA (AF7), RCC_MCO (AF0), TSC_G4_IO1 (AF3), USART1_TX (AF4)
20PA10ввод-выводI2C1_SDA (AF6), TSC_G4_IO2 (AF3), USART1_RX (AF4)
21PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), TSC_G4_IO3 (AF3), USART1_CTS (AF4), USB_DM
22PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), TSC_G4_IO4 (AF3), USART1_DE (AF4), USART1_RTS (AF4), USB_DP
23PA13ввод-выводLPUART1_RX (AF6), SYS_SWDIO (AF0), USB_NOE (AF2)
24VDD_USBпитание—
25PA14ввод-выводLPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
26PB4ввод-выводCOMP2_INP, I2C3_SDA (AF7), SPI1_MISO (AF0), TIM22_CH1 (AF4), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART1_CTS (AF5)
27PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4), TIM3_CH2 (AF4), USART1_CK (AF5)
28PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
29PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF6)
30BOOT0загрузка—
31VSSпитание—
32VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD17, 32питание цифровой части и линий ввода-вывода
VDD_USB24питание приёмопередатчика USB
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
VSS16, 31общий провод (земля)
VSSA4общий провод аналоговой части
NRST3сброс, активный уровень — низкий
BOOT030выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L072K(B-Z)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L072KBSTM32L072KBUx128 КБ20 КБ
STM32L072KZSTM32L072KZUx192 КБ20 КБ

Линейка STM32L0x2, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L082KB, STM32L082KZSTM32L0x232 из 32выводы совпадают полностьютолько у него: AES
STM32L071KB, STM32L071KZSTM32L0x131 из 3224: VDD_USB → VDDIO2только у этого: DAC, RNG, TSC, USB
STM32L071K8STM32L0x131 из 3224: VDD_USB → VDDIO2только у этого: DAC, RNG, TSC, USB; флеш-память до 192 и 64 КБ
STM32L081KZSTM32L0x131 из 3224: VDD_USB → VDDIO2только у этого: DAC, RNG, TSC, USB; только у него: AES

Частые вопросы

На каких выводах USART1 у STM32L072KB?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PA9 (вывод 19, AF4) или PB6 (вывод 28, AF0), USART1_RX — на PA10 (вывод 20, AF4) или PB7 (вывод 29, AF0).

Где у STM32L072KB выводы SWD для программатора?

SWDIO — PA13 (вывод 23, AF0), SWCLK — PA14 (вывод 25, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L072KB?

I2C1_SCL — PA9 (вывод 19, AF6) или PB6 (вывод 28, AF1), I2C1_SDA — PA10 (вывод 20, AF6) или PB7 (вывод 29, AF1).

Сколько выводов ввода-вывода у STM32L072KB в корпусе UFQFPN32?

23 из 32. Ещё 7 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L072KB и STM32L072KZ?

Объёмом памяти: STM32L072KB — 128 КБ флеш-памяти и 20 КБ ОЗУ, STM32L072KZ — 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L072KB?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
