STM32L100C6Ux в корпусе UFQFPN48: распиновка

STM32L100C6Ux — микроконтроллер STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 32 КБ флеш-памяти и 4 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
32 КБ
ОЗУ
4 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
37
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L100C6Ux в корпусе UFQFPN48, вид сверхуSTM32L100C6UxUFQFPN48, вид сверхуVLCD — вывод 11VLCDPC13-WKUP2 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC22PC13-WKUP2PC14-OSC32_IN — вывод 3: RCC_OSC32_IN, TIMX_IC33PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC44PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0-WKUP1 — вывод 10: ADC_IN0, COMP1_INP, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIMX_IC1, USART2_CTS10PA0-WKUP1PA1 — вывод 11: ADC_IN1, COMP1_INP, LCD_SEG0, TIM2_CH2, TIMX_IC2, USART2_RTS11PA1PA2 — вывод 12: ADC_IN2, COMP1_INP, LCD_SEG1, TIM2_CH3, TIM9_CH1, TIMX_IC3, USART2_TX12PA2PA3 — вывод 13: ADC_IN3, COMP1_INP, LCD_SEG2, TIM2_CH4, TIM9_CH2, TIMX_IC4, USART2_RX13PA3PA4 — вывод 14: ADC_IN4, COMP1_INP, DAC_OUT1, SPI1_NSS, TIMX_IC1, USART2_CK14PA4PA5 — вывод 15: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC215PA5PA6 — вывод 16: ADC_IN6, COMP1_INP, LCD_SEG3, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC316PA6PA7 — вывод 17: ADC_IN7, COMP1_INP, LCD_SEG4, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC417PA7PB0 — вывод 18: ADC_IN8, COMP1_INP, LCD_SEG5, SYS_V_REF_OUT, TIM3_CH318PB0PB1 — вывод 19: ADC_IN9, COMP1_INP, LCD_SEG6, SYS_V_REF_OUT, TIM3_CH419PB1PB2 — вывод 2020PB2PB10 — вывод 21: I2C2_SCL, LCD_SEG10, TIM2_CH3, USART3_TX21PB10PB11 — вывод 22: ADC_EXTI11, I2C2_SDA, LCD_SEG11, TIM2_CH4, USART3_RX22PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: ADC_IN18, COMP1_INP, I2C2_SMBA, LCD_SEG12, SPI2_NSS, TIM10_CH1, USART3_CK25PB12PB13 — вывод 26: ADC_IN19, COMP1_INP, LCD_SEG13, SPI2_SCK, TIM9_CH1, USART3_CTS26PB13PB14 — вывод 27: ADC_IN20, COMP1_INP, LCD_SEG14, SPI2_MISO, TIM9_CH2, USART3_RTS27PB14PB15 — вывод 28: ADC_EXTI15, ADC_IN21, COMP1_INP, LCD_SEG15, RTC_REFIN, SPI2_MOSI, TIM11_CH128PB15PA8 — вывод 29: LCD_COM0, RCC_MCO, TIMX_IC1, USART1_CK29PA8PA9 — вывод 30: DAC_EXTI9, LCD_COM1, TIMX_IC2, USART1_TX30PA9PA10 — вывод 31: LCD_COM2, TIMX_IC3, USART1_RX31PA10PA11 — вывод 32: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DM32PA11PA12 — вывод 33: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DP33PA12PA13 — вывод 34: SYS_JTMS-SWDIO, TIMX_IC234PA13VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 — вывод 37: SYS_JTCK-SWCLK, TIMX_IC337PA14PA15 — вывод 38: ADC_EXTI15, LCD_SEG17, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC438PA15PB3 — вывод 39: COMP2_INM, LCD_SEG7, SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH239PB3PB4 — вывод 40: COMP2_INP, LCD_SEG8, SPI1_MISO, SYS_JTRST, TIM3_CH140PB4PB5 — вывод 41: COMP2_INP, I2C1_SMBA, LCD_SEG9, SPI1_MOSI, TIM3_CH241PB5PB6 — вывод 42: I2C1_SCL, TIM4_CH1, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, SYS_PVD_IN, TIM4_CH2, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: I2C1_SCL, LCD_SEG16, TIM10_CH1, TIM4_CH345PB8PB9 — вывод 46: DAC_EXTI9, I2C1_SDA, LCD_COM3, TIM11_CH1, TIM4_CH446PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

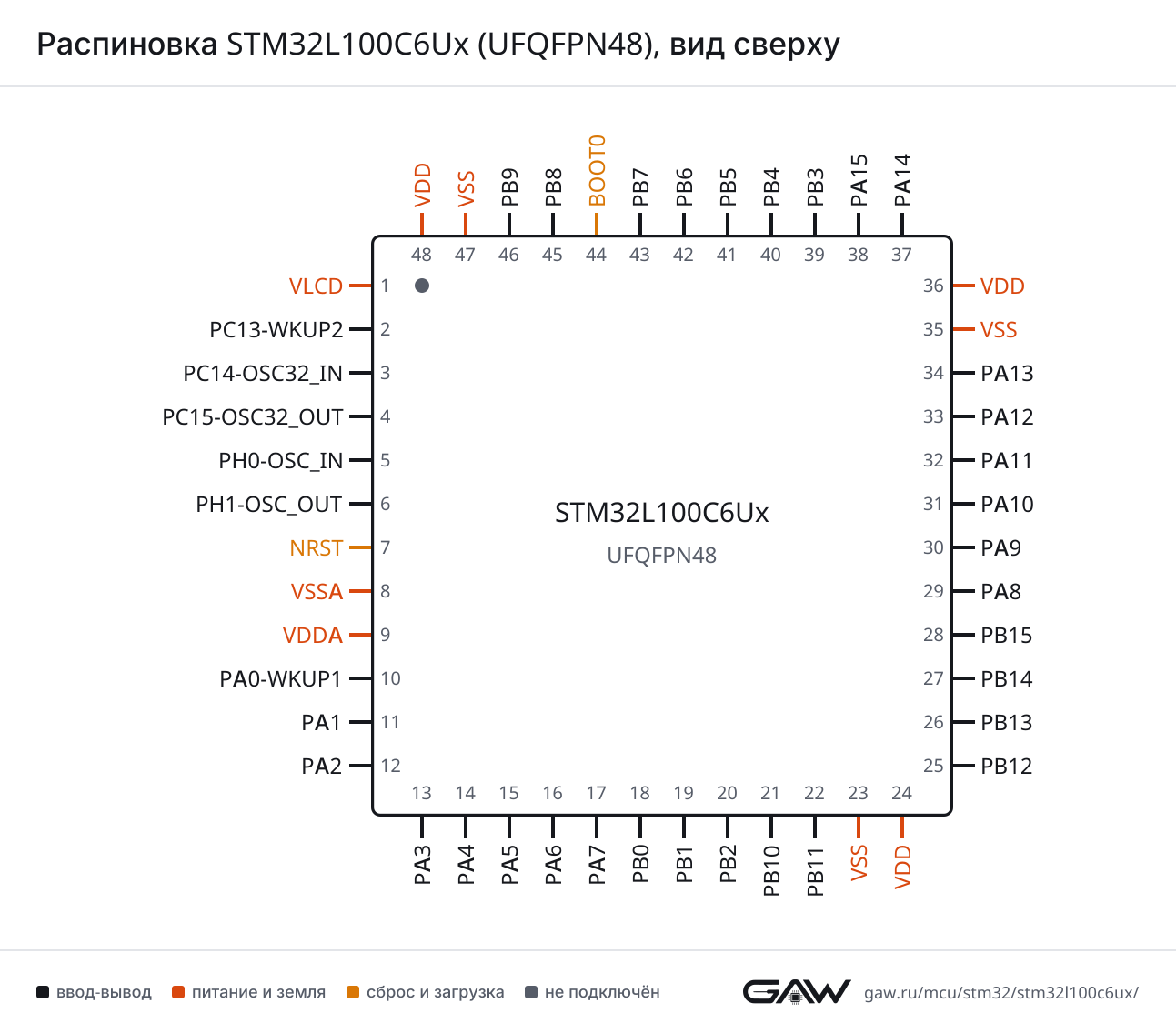

Распиновка STM32L100C6Ux (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1293 × 1136 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7)
CTSPA11 (32, AF7)
RTSPA12 (33, AF7)
RXPA10 (31, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0-WKUP1 (10, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7)
TXPA2 (12, AF7)
USART3CKPB12 (25, AF7)
CTSPB13 (26, AF7)
RTSPB14 (27, AF7)
RXPB11 (22, AF7)
TXPB10 (21, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PA11 (32, AF5), PB4 (40, AF5)
MOSIPA7 (17, AF5), PA12 (33, AF5), PB5 (41, AF5)
NSSPA4 (14, AF5), PA15 (38, AF5)
SCKPA5 (15, AF5), PB3 (39, AF5)
SPI2MISOPB14 (27, AF5)
MOSIPB15 (28, AF5)
NSSPB12 (25, AF5)
SCKPB13 (26, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42, AF4), PB8 (45, AF4)
SDAPB7 (43, AF4), PB9 (46, AF4)
SMBAPB5 (41, AF4)
I2C2SCLPB10 (21, AF4)
SDAPB11 (22, AF4)
SMBAPB12 (25, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (32)
DPPA12 (33)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PB11 (22), PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN0PA0-WKUP1 (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)
IN18PB12 (25)
IN19PB13 (26)
IN20PB14 (27)
IN21PB15 (28)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (30), PB9 (46)
OUT1PA4 (14)
OUT2PA5 (15)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPA0-WKUP1 (10), PA1 (11), PA2 (12), PA3 (13), PA4 (14), PA5 (15), PA6 (16), PA7 (17), PB0 (18), PB1 (19), PB12 (25), PB13 (26), PB14 (27), PB15 (28)
COMP2INMPB3 (39)
INPPB4 (40), PB5 (41)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-WKUP1 (10, AF1), PA5 (15, AF1), PA15 (38, AF1)
CH2PA1 (11, AF1), PB3 (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1)
CH4PA3 (13, AF1), PB11 (22, AF1)
ETRPA0-WKUP1 (10, AF1), PA5 (15), PA15 (38)
TIM3CH1PA6 (16, AF2), PB4 (40, AF2)
CH2PA7 (17, AF2), PB5 (41, AF2)
CH3PB0 (18, AF2)
CH4PB1 (19, AF2)
TIM4CH1PB6 (42, AF2)
CH2PB7 (43, AF2)
CH3PB8 (45, AF2)
CH4PB9 (46, AF2)
TIM9CH1PA2 (12, AF3), PB13 (26, AF3)
CH2PA3 (13, AF3), PB14 (27, AF3)
TIM10CH1PA6 (16, AF3), PB12 (25, AF3), PB8 (45, AF3)
TIM11CH1PA7 (17, AF3), PB15 (28, AF3), PB9 (46, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (2, AF0)
OUT_CALIBPC13-WKUP2 (2, AF0)
REFINPB15 (28, AF0)
TSPC13-WKUP2 (2, AF0)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (29, AF11)
COM1PA9 (30, AF11)
COM2PA10 (31, AF11)
COM3PB9 (46, AF11)
SEG0PA1 (11, AF11)
SEG1PA2 (12, AF11)
SEG2PA3 (13, AF11)
SEG3PA6 (16, AF11)
SEG4PA7 (17, AF11)
SEG5PB0 (18, AF11)
SEG6PB1 (19, AF11)
SEG7PB3 (39, AF11)
SEG8PB4 (40, AF11)
SEG9PB5 (41, AF11)
SEG10PB10 (21, AF11)
SEG11PB11 (22, AF11)
SEG12PB12 (25, AF11)
SEG13PB13 (26, AF11)
SEG14PB14 (27, AF11)
SEG15PB15 (28, AF11)
SEG16PB8 (45, AF11)
SEG17PA15 (38, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (37, AF0)
JTDIPA15 (38, AF0)
JTDO-TRACESWOPB3 (39, AF0)
JTMS-SWDIOPA13 (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (29, AF0)
OSC_INPH0-OSC_IN (5, AF0)
OSC_OUTPH1-OSC_OUT (6, AF0)
OSC32_INPC14-OSC32_IN (3, AF0)
OSC32_OUTPC15-OSC32_OUT (4, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (2, AF0)
SYS_WKUP1PA0-WKUP1 (10, AF0)
SYS_WKUP2PC13-WKUP2 (2, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VLCDпитание—
2PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
3PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
4PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
5PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
6PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIMX_IC1 (AF14), USART2_CTS (AF7)
11PA1ввод-выводADC_IN1, COMP1_INP, LCD_SEG0 (AF11), TIM2_CH2 (AF1), TIMX_IC2 (AF14), USART2_RTS (AF7)
12PA2ввод-выводADC_IN2, COMP1_INP, LCD_SEG1 (AF11), TIM2_CH3 (AF1), TIM9_CH1 (AF3), TIMX_IC3 (AF14), USART2_TX (AF7)
13PA3ввод-выводADC_IN3, COMP1_INP, LCD_SEG2 (AF11), TIM2_CH4 (AF1), TIM9_CH2 (AF3), TIMX_IC4 (AF14), USART2_RX (AF7)
14PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, SPI1_NSS (AF5), TIMX_IC1 (AF14), USART2_CK (AF7)
15PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
16PA6ввод-выводADC_IN6, COMP1_INP, LCD_SEG3 (AF11), SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14)
17PA7ввод-выводADC_IN7, COMP1_INP, LCD_SEG4 (AF11), SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14)
18PB0ввод-выводADC_IN8, COMP1_INP, LCD_SEG5 (AF11), SYS_V_REF_OUT, TIM3_CH3 (AF2)
19PB1ввод-выводADC_IN9, COMP1_INP, LCD_SEG6 (AF11), SYS_V_REF_OUT, TIM3_CH4 (AF2)
20PB2ввод-вывод—
21PB10ввод-выводI2C2_SCL (AF4), LCD_SEG10 (AF11), TIM2_CH3 (AF1), USART3_TX (AF7)
22PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), LCD_SEG11 (AF11), TIM2_CH4 (AF1), USART3_RX (AF7)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), LCD_SEG12 (AF11), SPI2_NSS (AF5), TIM10_CH1 (AF3), USART3_CK (AF7)
26PB13ввод-выводADC_IN19, COMP1_INP, LCD_SEG13 (AF11), SPI2_SCK (AF5), TIM9_CH1 (AF3), USART3_CTS (AF7)
27PB14ввод-выводADC_IN20, COMP1_INP, LCD_SEG14 (AF11), SPI2_MISO (AF5), TIM9_CH2 (AF3), USART3_RTS (AF7)
28PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, LCD_SEG15 (AF11), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3)
29PA8ввод-выводLCD_COM0 (AF11), RCC_MCO (AF0), TIMX_IC1 (AF14), USART1_CK (AF7)
30PA9ввод-выводDAC_EXTI9, LCD_COM1 (AF11), TIMX_IC2 (AF14), USART1_TX (AF7)
31PA10ввод-выводLCD_COM2 (AF11), TIMX_IC3 (AF14), USART1_RX (AF7)
32PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
33PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
34PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14)
35VSSпитание—
36VDDпитание—
37PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14)
38PA15ввод-выводADC_EXTI15, LCD_SEG17 (AF11), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14)
39PB3ввод-выводCOMP2_INM, LCD_SEG7 (AF11), SPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
40PB4ввод-выводCOMP2_INP, LCD_SEG8 (AF11), SPI1_MISO (AF5), SYS_JTRST (AF0), TIM3_CH1 (AF2)
41PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), LCD_SEG9 (AF11), SPI1_MOSI (AF5), TIM3_CH2 (AF2)
42PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
43PB7ввод-выводI2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), USART1_RX (AF7)
44BOOT0загрузка—
45PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
46PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), LCD_COM3 (AF11), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VLCD1—
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L100C6Ux. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L100C6STM32L100C6Ux32 КБ4 КБ

Линейка STM32L100 Value Line, семейство STM32L1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L100C6UxASTM32L100 Value Line48 из 48выводы совпадают полностьюОЗУ 4 и 10 КБ
STM32L151C6Ux, STM32L151C8Ux, STM32L151CBUxSTM32L151/15248 из 48выводы совпадают полностьютолько у этого: LCD; флеш-память до 32 и 128 КБ; ОЗУ 4 и 16 КБ
STM32L151C6UxA, STM32L151C8UxA, STM32L151CBUxASTM32L151/15248 из 48выводы совпадают полностьютолько у этого: LCD; флеш-память до 32 и 128 КБ; ОЗУ 4 и 32 КБ
STM32L151CCSTM32L151/15248 из 48выводы совпадают полностьютолько у этого: LCD; только у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 32 и 256 КБ; ОЗУ 4 и 32 КБ
STM32L152C6Ux, STM32L152C8Ux, STM32L152CBUxSTM32L151/15248 из 48выводы совпадают полностьюфлеш-память до 32 и 128 КБ; ОЗУ 4 и 16 КБ
STM32L152C6UxA, STM32L152C8UxA, STM32L152CBUxASTM32L151/15248 из 48выводы совпадают полностьюфлеш-память до 32 и 128 КБ; ОЗУ 4 и 32 КБ
STM32L152CCSTM32L151/15248 из 48выводы совпадают полностьютолько у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 32 и 256 КБ; ОЗУ 4 и 32 КБ
STM32L031C4, STM32L031C6STM32L0x147 из 481: VLCD → PC0только у этого: DAC, I2C2, LCD, SPI2, TIM10, TIM11, TIM3, TIM4, TIM6, TIM7, TIM9, USART1, USART3, USB; только у него: LPTIM1, LPUART1, TIM21, TIM22; ОЗУ 4 и 8 КБ
STM32L041C6STM32L0x147 из 481: VLCD → PC0только у этого: DAC, I2C2, LCD, SPI2, TIM10, TIM11, TIM3, TIM4, TIM6, TIM7, TIM9, USART1, USART3, USB; только у него: AES, LPTIM1, LPUART1, TIM21, TIM22; ОЗУ 4 и 8 КБ
STM32L053C6, STM32L053C8STM32L0x347 из 4836: VDD → VDD_USBтолько у этого: TIM10, TIM11, TIM3, TIM4, TIM7, TIM9, USART3; только у него: I2S2, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC; флеш-память до 32 и 64 КБ; ОЗУ 4 и 8 КБ
STM32L062C8STM32L0x247 из 4836: VDD → VDD_USBтолько у этого: LCD, TIM10, TIM11, TIM3, TIM4, TIM7, TIM9, USART3; только у него: AES, I2S2, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC; флеш-память до 32 и 64 КБ; ОЗУ 4 и 8 КБ
STM32L063C8STM32L0x347 из 4836: VDD → VDD_USBтолько у этого: TIM10, TIM11, TIM3, TIM4, TIM7, TIM9, USART3; только у него: AES, I2S2, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC; флеш-память до 32 и 64 КБ; ОЗУ 4 и 8 КБ

Частые вопросы

На каких выводах USART1 у STM32L100C6Ux?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB7 (вывод 43, AF7).

Где у STM32L100C6Ux выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L100C6Ux?

I2C1_SCL — PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PB7 (вывод 43, AF4) или PB9 (вывод 46, AF4).

Сколько выводов ввода-вывода у STM32L100C6Ux в корпусе UFQFPN48?

37 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L100C6Ux?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
