STM32L151UC в корпусе WLCSP63: распиновка

STM32L151UC — микроконтроллер STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус WLCSP63 — 63 шарика, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
256 КБ
ОЗУ
32 КБ
Корпус
WLCSP63, 63 шарика
Линий ввода-вывода
51
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+150 °C, зависит от исполнения

Схема корпуса WLCSP63

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

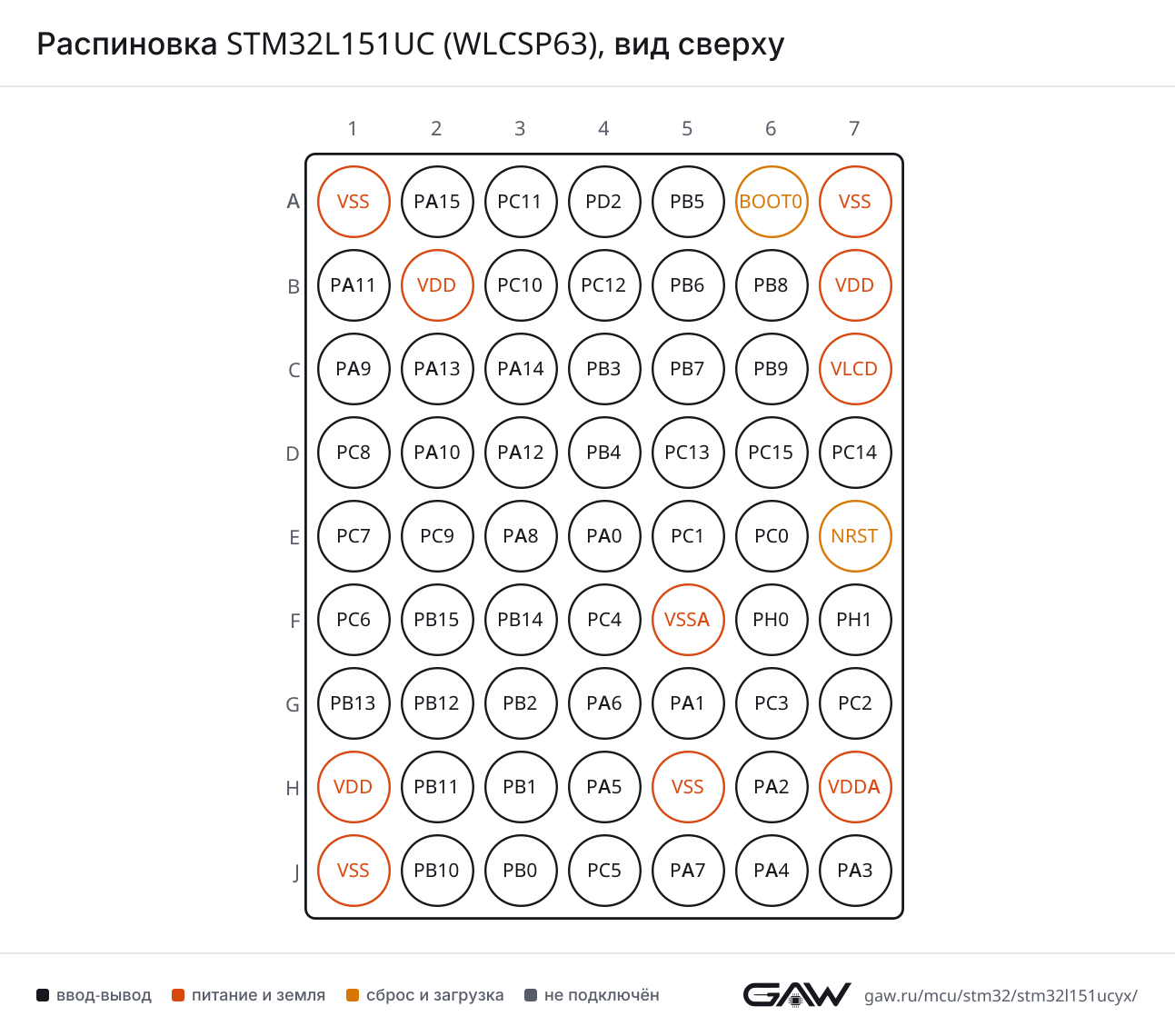

Расположение шариков STM32L151UC в корпусе WLCSP63, вид сверхуABCDEFGHJ1234567VSS — шарик A1VSSPA15 — шарик A2: ADC_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO3PA15PC11 — шарик A3: ADC_EXTI11, SPI3_MISO, TIMX_IC4, USART3_RXPC11PD2 — шарик A4: TIM3_ETR, TIMX_IC3PD2PB5 — шарик A5: COMP2_INP, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, TS_G6_IO2PB5BOOT0 — шарик A6BOOT0VSS — шарик A7VSSPA11 — шарик B1: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DMPA11VDD — шарик B2VDDPC10 — шарик B3: I2S3_CK, SPI3_SCK, TIMX_IC3, USART3_TXPC10PC12 — шарик B4: I2S3_SD, SPI3_MOSI, TIMX_IC1, USART3_CKPC12PB6 — шарик B5: COMP2_INP, I2C1_SCL, TIM4_CH1, TS_G6_IO3, USART1_TXPB6PB8 — шарик B6: I2C1_SCL, TIM10_CH1, TIM4_CH3PB8VDD — шарик B7VDDPA9 — шарик C1: DAC_EXTI9, TIMX_IC2, TS_G4_IO2, USART1_TXPA9PA13 — шарик C2: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO1PA13PA14 — шарик C3: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO2PA14PB3 — шарик C4: COMP2_INM, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2PB3PB7 — шарик C5: COMP2_INP, I2C1_SDA, SYS_PVD_IN, TIM4_CH2, TS_G6_IO4, USART1_RXPB7PB9 — шарик C6: DAC_EXTI9, I2C1_SDA, TIM11_CH1, TIM4_CH4PB9VLCD — шарик C7VLCDPC8 — шарик D1: TIM3_CH3, TIMX_IC1, TS_G10_IO3PC8PA10 — шарик D2: TIMX_IC3, TS_G4_IO3, USART1_RXPA10PA12 — шарик D3: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DPPA12PB4 — шарик D4: COMP2_INP, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO1PB4PC13-WKUP2 — шарик D5: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC2PC13PC15-OSC32_OUT — шарик D6: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC4PC15PC14-OSC32_IN — шарик D7: RCC_OSC32_IN, TIMX_IC3PC14PC7 — шарик E1: I2S3_MCK, TIM3_CH2, TIMX_IC4, TS_G10_IO2PC7PC9 — шарик E2: DAC_EXTI9, TIM3_CH4, TIMX_IC2, TS_G10_IO4PC9PA8 — шарик E3: RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CKPA8PA0-WKUP1 — шарик E4: ADC_IN0, COMP1_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIMX_IC1, TS_G1_IO1, USART2_CTSPA0PC1 — шарик E5: ADC_IN11, COMP1_INP, TIMX_IC2, TS_G8_IO2PC1PC0 — шарик E6: ADC_IN10, COMP1_INP, TIMX_IC1, TS_G8_IO1PC0NRST — шарик E7NRSTPC6 — шарик F1: I2S2_MCK, TIM3_CH1, TIMX_IC3, TS_G10_IO1PC6PB15 — шарик F2: ADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO4PB15PB14 — шарик F3: ADC_IN20, COMP1_INP, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTSPB14PC4 — шарик F4: ADC_IN14, COMP1_INP, TIMX_IC1, TS_G9_IO1PC4VSSA — шарик F5VSSAPH0-OSC_IN — шарик F6: RCC_OSC_INPH0PH1-OSC_OUT — шарик F7: RCC_OSC_OUTPH1PB13 — шарик G1: ADC_IN19, COMP1_INP, I2S2_CK, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTSPB13PB12 — шарик G2: ADC_IN18, COMP1_INP, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CKPB12PB2 — шарик G3: TS_G3_IO3PB2PA6 — шарик G4: ADC_IN6, COMP1_INP, OPAMP2_VINP, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO1PA6PA1 — шарик G5: ADC_IN1, COMP1_INP, OPAMP1_VINP, TIM2_CH2, TIM5_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTSPA1PC3 — шарик G6: ADC_IN13, COMP1_INP, TIMX_IC4, TS_G8_IO4PC3PC2 — шарик G7: ADC_IN12, COMP1_INP, TIMX_IC3, TS_G8_IO3PC2VDD — шарик H1VDDPB11 — шарик H2: ADC_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RXPB11PB1 — шарик H3: ADC_IN9, COMP1_INP, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO2PB1PA5 — шарик H4: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC2PA5VSS — шарик H5VSSPA2 — шарик H6: ADC_IN2, COMP1_INP, OPAMP1_VINM, TIM2_CH3, TIM5_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TXPA2VDDA — шарик H7VDDAVSS — шарик J1VSSPB10 — шарик J2: I2C2_SCL, TIM2_CH3, USART3_TXPB10PB0 — шарик J3: ADC_IN8, COMP1_INP, OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO1PB0PC5 — шарик J4: ADC_IN15, COMP1_INP, TIMX_IC2, TS_G9_IO2PC5PA7 — шарик J5: ADC_IN7, COMP1_INP, OPAMP2_VINM, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO2PA7PA4 — шарик J6: ADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIMX_IC1, USART2_CKPA4PA3 — шарик J7: ADC_IN3, COMP1_INP, OPAMP1_VOUT, TIM2_CH4, TIM5_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RXPA3WLCSP63, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L151UC (WLCSP63), вид сверхуРаспиновка WLCSP63 картинкой
PNG, 1293 × 1140 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E3, AF7)
CTSPA11 (B1, AF7)
RTSPA12 (D3, AF7)
RXPB7 (C5, AF7), PA10 (D2, AF7)
TXPB6 (B5, AF7), PA9 (C1, AF7)
USART2CKPA4 (J6, AF7)
CTSPA0-WKUP1 (E4, AF7)
RTSPA1 (G5, AF7)
RXPA3 (J7, AF7)
TXPA2 (H6, AF7)
USART3CKPC12 (B4, AF7), PB12 (G2, AF7)
CTSPB13 (G1, AF7)
RTSPB14 (F3, AF7)
RXPC11 (A3, AF7), PB11 (H2, AF7)
TXPC10 (B3, AF7), PB10 (J2, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (B1, AF5), PB4 (D4, AF5), PA6 (G4, AF5)
MOSIPB5 (A5, AF5), PA12 (D3, AF5), PA7 (J5, AF5)
NSSPA15 (A2, AF5), PA4 (J6, AF5)
SCKPB3 (C4, AF5), PA5 (H4, AF5)
SPI2MISOPB14 (F3, AF5)
MOSIPB15 (F2, AF5)
NSSPB12 (G2, AF5)
SCKPB13 (G1, AF5)
SPI3MISOPC11 (A3, AF6), PB4 (D4, AF6)
MOSIPB5 (A5, AF6), PC12 (B4, AF6)
NSSPA15 (A2, AF6), PA4 (J6, AF6)
SCKPC10 (B3, AF6), PB3 (C4, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (G1, AF5)
MCKPC6 (F1, AF5)
SDPB15 (F2, AF5)
WSPB12 (G2, AF5)
I2S3CKPC10 (B3, AF6), PB3 (C4, AF6)
MCKPC7 (E1, AF6)
SDPB5 (A5, AF6), PC12 (B4, AF6)
WSPA15 (A2, AF6), PA4 (J6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B5, AF4), PB8 (B6, AF4)
SDAPB7 (C5, AF4), PB9 (C6, AF4)
SMBAPB5 (A5, AF4)
I2C2SCLPB10 (J2, AF4)
SDAPB11 (H2, AF4)
SMBAPB12 (G2, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B1)
DPPA12 (D3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PC11 (A3), PA11 (B1), PB11 (H2)
EXTI15PA15 (A2), PC15-OSC32_OUT (D6), PB15 (F2)
IN0PA0-WKUP1 (E4)
IN1PA1 (G5)
IN2PA2 (H6)
IN3PA3 (J7)
IN4PA4 (J6)
IN5PA5 (H4)
IN6PA6 (G4)
IN7PA7 (J5)
IN8PB0 (J3)
IN9PB1 (H3)
IN10PC0 (E6)
IN11PC1 (E5)
IN12PC2 (G7)
IN13PC3 (G6)
IN14PC4 (F4)
IN15PC5 (J4)
IN18PB12 (G2)
IN19PB13 (G1)
IN20PB14 (F3)
IN21PB15 (F2)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (C1), PB9 (C6), PC9 (E2)
OUT1PA4 (J6)
OUT2PA5 (H4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPA0-WKUP1 (E4), PC1 (E5), PC0 (E6), PB15 (F2), PB14 (F3), PC4 (F4), PB13 (G1), PB12 (G2), PA6 (G4), PA1 (G5), PC3 (G6), PC2 (G7), PB1 (H3), PA5 (H4), PA2 (H6), PB0 (J3), PC5 (J4), PA7 (J5), PA4 (J6), PA3 (J7)
COMP2INMPB3 (C4)
INPPB5 (A5), PB6 (B5), PB7 (C5), PB4 (D4)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA2 (H6)
VINPPA1 (G5)
VOUTPA3 (J7)
OPAMP2VINMPA7 (J5)
VINPPA6 (G4)
VOUTPB0 (J3)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (A2, AF1), PA0-WKUP1 (E4, AF1), PA5 (H4, AF1)
CH2PB3 (C4, AF1), PA1 (G5, AF1)
CH3PA2 (H6, AF1), PB10 (J2, AF1)
CH4PB11 (H2, AF1), PA3 (J7, AF1)
ETRPA15 (A2), PA0-WKUP1 (E4), PA5 (H4)
TIM3CH1PB4 (D4, AF2), PC6 (F1, AF2), PA6 (G4, AF2)
CH2PB5 (A5, AF2), PC7 (E1, AF2), PA7 (J5, AF2)
CH3PC8 (D1, AF2), PB0 (J3, AF2)
CH4PC9 (E2, AF2), PB1 (H3, AF2)
ETRPD2 (A4, AF2)
TIM4CH1PB6 (B5, AF2)
CH2PB7 (C5, AF2)
CH3PB8 (B6, AF2)
CH4PB9 (C6, AF2)
TIM5CH1PA0-WKUP1 (E4, AF2)
CH2PA1 (G5, AF2)
CH3PA2 (H6, AF2)
CH4PA3 (J7, AF2)
TIM9CH1PB13 (G1, AF3), PA2 (H6, AF3)
CH2PB14 (F3, AF3), PA3 (J7, AF3)
TIM10CH1PB8 (B6, AF3), PB12 (G2, AF3), PA6 (G4, AF3)
TIM11CH1PB9 (C6, AF3), PB15 (F2, AF3), PA7 (J5, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (D5, AF0)
OUT_CALIBPC13-WKUP2 (D5, AF0)
REFINPB15 (F2, AF0)
TSPC13-WKUP2 (D5, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (C3, AF0)
JTDIPA15 (A2, AF0)
JTDO-TRACESWOPB3 (C4, AF0)
JTMS-SWDIOPA13 (C2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (E3, AF0)
OSC_INPH0-OSC_IN (F6, AF0)
OSC_OUTPH1-OSC_OUT (F7, AF0)
OSC32_INPC14-OSC32_IN (D7, AF0)
OSC32_OUTPC15-OSC32_OUT (D6, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (D5, AF0)
RTC_TAMP2PA0-WKUP1 (E4, AF0)
SYS_WKUP1PA0-WKUP1 (E4, AF0)
SYS_WKUP2PC13-WKUP2 (D5, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 63 шарика корпуса WLCSP63 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSпитание—
A2PA15ввод-выводADC_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
A3PC11ввод-выводADC_EXTI11, SPI3_MISO (AF6), TIMX_IC4 (AF14), USART3_RX (AF7)
A4PD2ввод-выводTIM3_ETR (AF2), TIMX_IC3 (AF14)
A5PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
A6BOOT0загрузка—
A7VSSпитание—
B1PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
B2VDDпитание—
B3PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIMX_IC3 (AF14), USART3_TX (AF7)
B4PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIMX_IC1 (AF14), USART3_CK (AF7)
B5PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), TIM4_CH1 (AF2), TS_G6_IO3 (AF14), USART1_TX (AF7)
B6PB8ввод-выводI2C1_SCL (AF4), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
B7VDDпитание—
C1PA9ввод-выводDAC_EXTI9, TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
C2PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
C3PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
C4PB3ввод-выводCOMP2_INM, I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
C5PB7ввод-выводCOMP2_INP, I2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), TS_G6_IO4 (AF14), USART1_RX (AF7)
C6PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
C7VLCDпитание—
D1PC8ввод-выводTIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14)
D2PA10ввод-выводTIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
D3PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
D4PB4ввод-выводCOMP2_INP, SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
D5PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
D6PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
D7PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
E1PC7ввод-выводI2S3_MCK (AF6), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14)
E2PC9ввод-выводDAC_EXTI9, TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14)
E3PA8ввод-выводRCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
E4PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIM5_CH1 (AF2), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
E5PC1ввод-выводADC_IN11, COMP1_INP, TIMX_IC2 (AF14), TS_G8_IO2 (AF14)
E6PC0ввод-выводADC_IN10, COMP1_INP, TIMX_IC1 (AF14), TS_G8_IO1 (AF14)
E7NRSTсброс—
F1PC6ввод-выводI2S2_MCK (AF5), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14)
F2PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
F3PB14ввод-выводADC_IN20, COMP1_INP, SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
F4PC4ввод-выводADC_IN14, COMP1_INP, TIMX_IC1 (AF14), TS_G9_IO1 (AF14)
F5VSSAпитание—
F6PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
F7PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
G1PB13ввод-выводADC_IN19, COMP1_INP, I2S2_CK (AF5), SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
G2PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
G3PB2ввод-выводTS_G3_IO3 (AF14)
G4PA6ввод-выводADC_IN6, COMP1_INP, OPAMP2_VINP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
G5PA1ввод-выводADC_IN1, COMP1_INP, OPAMP1_VINP, TIM2_CH2 (AF1), TIM5_CH2 (AF2), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
G6PC3ввод-выводADC_IN13, COMP1_INP, TIMX_IC4 (AF14), TS_G8_IO4 (AF14)
G7PC2ввод-выводADC_IN12, COMP1_INP, TIMX_IC3 (AF14), TS_G8_IO3 (AF14)
H1VDDпитание—
H2PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7)
H3PB1ввод-выводADC_IN9, COMP1_INP, SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
H4PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
H5VSSпитание—
H6PA2ввод-выводADC_IN2, COMP1_INP, OPAMP1_VINM, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)
H7VDDAпитание—
J1VSSпитание—
J2PB10ввод-выводI2C2_SCL (AF4), TIM2_CH3 (AF1), USART3_TX (AF7)
J3PB0ввод-выводADC_IN8, COMP1_INP, OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
J4PC5ввод-выводADC_IN15, COMP1_INP, TIMX_IC2 (AF14), TS_G9_IO2 (AF14)
J5PA7ввод-выводADC_IN7, COMP1_INP, OPAMP2_VINM, SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
J6PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIMX_IC1 (AF14), USART2_CK (AF7)
J7PA3ввод-выводADC_IN3, COMP1_INP, OPAMP1_VOUT, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDB2, B7, H1питание цифровой части и линий ввода-вывода
VDDAH7питание аналоговой части: АЦП, ЦАП, генераторы
VLCDC7—
VSSA1, A7, H5, J1общий провод (земля)
VSSAF5общий провод аналоговой части
NRSTE7сброс, активный уровень — низкий
BOOT0A6выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L151UCYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L151UCSTM32L151UCYx256 КБ32 КБ

Линейка STM32L151/152, семейство STM32L1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP63, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L152UCSTM32L151/15263 из 63выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32L151UC?

В корпусе WLCSP63 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик C1, AF7), USART1_RX — на PB7 (шарик C5, AF7) или PA10 (шарик D2, AF7).

Где у STM32L151UC выводы SWD для программатора?

SWDIO — PA13 (шарик C2, AF0), SWCLK — PA14 (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L151UC?

I2C1_SCL — PB6 (шарик B5, AF4) или PB8 (шарик B6, AF4), I2C1_SDA — PB7 (шарик C5, AF4) или PB9 (шарик C6, AF4).

Сколько выводов ввода-вывода у STM32L151UC в корпусе WLCSP63?

51 из 63. Ещё 10 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L151UC?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
