STM32L151VD в корпусе WLCSP104: распиновка

STM32L151VD — микроконтроллер STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 384 КБ флеш-памяти и 80 КБ ОЗУ. Корпус WLCSP104 — 104 шарика, из них 83 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
384 КБ
ОЗУ
80 КБ
Корпус
WLCSP104, 104 шарика
Линий ввода-вывода
83
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP104

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L151VD в корпусе WLCSP104, вид сверхуABCDEFGHJKLM123456789VSS — шарик A1VSSPD0 — шарик A2: I2S2_WS, SPI2_NSS, TIM9_CH1, TIMX_IC1PD0PD4 — шарик A3: I2S2_SD, SPI2_MOSI, TIMX_IC1, USART2_RTSPD4PD7 — шарик A4: TIM9_CH2, TIMX_IC4, USART2_CKPD7PB4 — шарик A5: COMP2_INP, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO1PB4PB5 — шарик A6: COMP2_INP, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, TS_G6_IO2PB5BOOT0 — шарик A7BOOT0PE1 — шарик A8: TIM11_CH1, TIMX_IC2PE1VDD — шарик A9VDDPA15 — шарик B1: ADC_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO3PA15PC12 — шарик B2: I2S3_SD, SPI3_MOSI, TIMX_IC1, UART5_TX, USART3_CKPC12PD5 — шарик B3: TIMX_IC2, USART2_TXPD5PD6 — шарик B4: TIMX_IC3, USART2_RXPD6PB3 — шарик B5: COMP2_INM, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2PB3PB7 — шарик B6: COMP2_INP, I2C1_SDA, SYS_PVD_IN, TIM4_CH2, TS_G6_IO4, USART1_RXPB7PE0 — шарик B7: TIM10_CH1, TIM4_ETR, TIMX_IC1PE0VDD — шарик B8VDDPE5 — шарик B9: SYS_TRACED2, TIM9_CH1, TIMX_IC2PE5VDD — шарик C1VDDPC11 — шарик C2: ADC_EXTI11, SPI3_MISO, TIMX_IC4, UART4_RX, USART3_RXPC11PD2 — шарик C3: TIM3_ETR, TIMX_IC3, UART5_RXPD2PD3 — шарик C4: SPI2_MISO, TIMX_IC4, USART2_CTSPD3PB6 — шарик C5: COMP2_INP, I2C1_SCL, TIM4_CH1, TS_G6_IO3, USART1_TXPB6PB9 — шарик C6: DAC_EXTI9, I2C1_SDA, TIM11_CH1, TIM4_CH4PB9VSS — шарик C7VSSPE4 — шарик C8: SYS_TRACED1, TIM3_CH2, TIMX_IC1PE4PC13-WKUP2 — шарик C9: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC2PC13PH2 — шарик D1PH2VSS — шарик D2VSSPA14 — шарик D3: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO2PA14PD1 — шарик D4: I2S2_CK, SPI2_SCK, TIMX_IC2PD1PB8 — шарик D5: I2C1_SCL, TIM10_CH1, TIM4_CH3PB8PE2 — шарик D6: SYS_TRACECK, TIM3_ETR, TIMX_IC3PE2PE3 — шарик D7: SYS_TRACED0, TIM3_CH1, TIMX_IC4PE3PC14-OSC32_IN — шарик D8: RCC_OSC32_IN, TIMX_IC3PC14PC15-OSC32_OUT — шарик D9: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC4PC15PA11 — шарик E1: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DMPA11PA12 — шарик E2: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DPPA12PA13 — шарик E3: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO1PA13PC10 — шарик E4: I2S3_CK, SPI3_SCK, TIMX_IC3, UART4_TX, USART3_TXPC10PE6-WKUP3 — шарик E6: RTC_TAMP3, SYS_TRACED3, SYS_WKUP3, TIM9_CH2, TIMX_IC3PE6VLCD — шарик E7VLCDVSS — шарик E8VSSVDD — шарик E9VDDPA9 — шарик F1: DAC_EXTI9, TIMX_IC2, TS_G4_IO2, USART1_TXPA9PA10 — шарик F2: TIMX_IC3, TS_G4_IO3, USART1_RXPA10PA8 — шарик F3: RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CKPA8PC9 — шарик F4: DAC_EXTI9, TIM3_CH4, TIMX_IC2, TS_G10_IO4PC9PC0 — шарик F6: ADC_IN10, COMP1_INP, TIMX_IC1, TS_G8_IO1PC0NRST — шарик F7NRSTPH0-OSC_IN — шарик F8: RCC_OSC_INPH0PH1-OSC_OUT — шарик F9: RCC_OSC_OUTPH1PC7 — шарик G1: I2S3_MCK, TIM3_CH2, TIMX_IC4, TS_G10_IO2PC7PC8 — шарик G2: TIM3_CH3, TIMX_IC1, TS_G10_IO3PC8PD15 — шарик G3: ADC_EXTI15, TIM4_CH4, TIMX_IC4PD15PD11 — шарик G4: ADC_EXTI11, TIMX_IC4, USART3_CTSPD11VDDA — шарик G6VDDAVREF+ — шарик G7VREF+PC3 — шарик G8: ADC_IN13, COMP1_INP, TIMX_IC4, TS_G8_IO4PC3PC2 — шарик G9: ADC_IN12, COMP1_INP, TIMX_IC3, TS_G8_IO3PC2PC6 — шарик H1: I2S2_MCK, TIM3_CH1, TIMX_IC3, TS_G10_IO1PC6PD13 — шарик H2: TIM4_CH2, TIMX_IC2PD13PD12 — шарик H3: TIM4_CH1, TIMX_IC1, USART3_RTSPD12PD8 — шарик H4: TIMX_IC1, USART3_TXPD8PA6 — шарик H6: ADC_IN6, COMP1_INP, OPAMP2_VINP, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO1PA6PA3 — шарик H7: ADC_IN3, COMP1_INP, OPAMP1_VOUT, TIM2_CH4, TIM5_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RXPA3VREF- — шарик H8VREF-PC1 — шарик H9: ADC_IN11, COMP1_INP, TIMX_IC2, TS_G8_IO2PC1PD14 — шарик J1: TIM4_CH3, TIMX_IC3PD14PD9 — шарик J2: DAC_EXTI9, TIMX_IC2, USART3_RXPD9PB13 — шарик J3: ADC_IN19, COMP1_INP, I2S2_CK, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTSPB13PB12 — шарик J4: ADC_IN18, COMP1_INP, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CKPB12PE10 — шарик J5: ADC_IN25, COMP1_INP, TIM2_CH2, TIMX_IC3PE10PB0 — шарик J6: ADC_IN8, COMP1_INP, OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO1PB0PA4 — шарик J7: ADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIMX_IC1, USART2_CKPA4PA2 — шарик J8: ADC_IN2, COMP1_INP, OPAMP1_VINM, TIM2_CH3, TIM5_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TXPA2VSSA — шарик J9VSSAPD10 — шарик K1: TIMX_IC3, USART3_CKPD10PB15 — шарик K2: ADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO4PB15VDD — шарик K3VDDPE15 — шарик K4: ADC_EXTI15, SPI1_MOSI, TIMX_IC4PE15PE13 — шарик K5: SPI1_SCK, TIMX_IC2PE13PB1 — шарик K6: ADC_IN9, COMP1_INP, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO2PB1PA7 — шарик K7: ADC_IN7, COMP1_INP, OPAMP2_VINM, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO2PA7VSS — шарик K8VSSPA0-WKUP1 — шарик K9: ADC_IN0, COMP1_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIMX_IC1, TS_G1_IO1, USART2_CTSPA0PB14 — шарик L1: ADC_IN20, COMP1_INP, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTSPB14VSS — шарик L2VSSPB11 — шарик L3: ADC_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RXPB11PE14 — шарик L4: SPI1_MISO, TIMX_IC3PE14PE11 — шарик L5: ADC_EXTI11, TIM2_CH3, TIMX_IC4PE11PE7 — шарик L6: ADC_IN22, COMP1_INP, TIMX_IC4PE7PC4 — шарик L7: ADC_IN14, COMP1_INP, TIMX_IC1, TS_G9_IO1PC4VDD — шарик L8VDDPA1 — шарик L9: ADC_IN1, COMP1_INP, OPAMP1_VINP, TIM2_CH2, TIM5_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTSPA1VSS — шарик M1VSSPB10 — шарик M2: I2C2_SCL, TIM2_CH3, USART3_TXPB10PE12 — шарик M3: SPI1_NSS, TIM2_CH4, TIMX_IC1PE12PE9 — шарик M4: ADC_IN24, COMP1_INP, DAC_EXTI9, TIM2_CH1, TIM2_ETR, TIMX_IC2PE9PE8 — шарик M5: ADC_IN23, COMP1_INP, TIMX_IC1PE8PB2 — шарик M6: ADC_IN0b, TS_G3_IO3PB2PC5 — шарик M7: ADC_IN15, COMP1_INP, TIMX_IC2, TS_G9_IO2PC5PA5 — шарик M8: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC2PA5VDD — шарик M9VDDWLCSP104, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

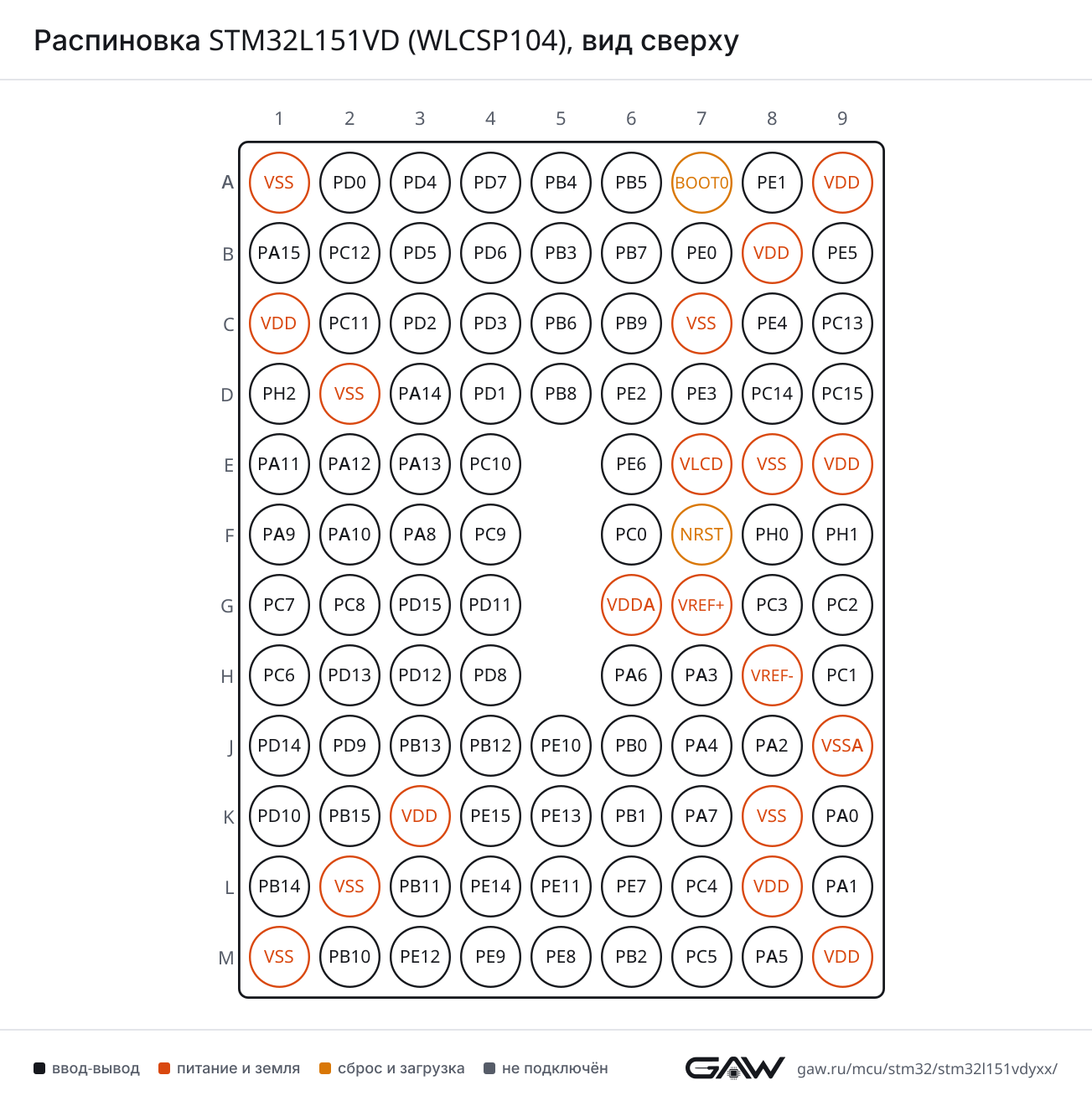

Распиновка STM32L151VD (WLCSP104), вид сверхуРаспиновка WLCSP104 картинкой
PNG, 1303 × 1320 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (F3, AF7)
CTSPA11 (E1, AF7)
RTSPA12 (E2, AF7)
RXPB7 (B6, AF7), PA10 (F2, AF7)
TXPB6 (C5, AF7), PA9 (F1, AF7)
USART2CKPD7 (A4, AF7), PA4 (J7, AF7)
CTSPD3 (C4, AF7), PA0-WKUP1 (K9, AF7)
RTSPD4 (A3, AF7), PA1 (L9, AF7)
RXPD6 (B4, AF7), PA3 (H7, AF7)
TXPD5 (B3, AF7), PA2 (J8, AF7)
USART3CKPC12 (B2, AF7), PB12 (J4, AF7), PD10 (K1, AF7)
CTSPD11 (G4, AF7), PB13 (J3, AF7)
RTSPD12 (H3, AF7), PB14 (L1, AF7)
RXPC11 (C2, AF7), PD9 (J2, AF7), PB11 (L3, AF7)
TXPC10 (E4, AF7), PD8 (H4, AF7), PB10 (M2, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (C2, AF8)
TXPC10 (E4, AF8)
UART5RXPD2 (C3, AF8)
TXPC12 (B2, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A5, AF5), PA11 (E1, AF5), PA6 (H6, AF5), PE14 (L4, AF5)
MOSIPB5 (A6, AF5), PA12 (E2, AF5), PE15 (K4, AF5), PA7 (K7, AF5)
NSSPA15 (B1, AF5), PA4 (J7, AF5), PE12 (M3, AF5)
SCKPB3 (B5, AF5), PE13 (K5, AF5), PA5 (M8, AF5)
SPI2MISOPD3 (C4, AF5), PB14 (L1, AF5)
MOSIPD4 (A3, AF5), PB15 (K2, AF5)
NSSPD0 (A2, AF5), PB12 (J4, AF5)
SCKPD1 (D4, AF5), PB13 (J3, AF5)
SPI3MISOPB4 (A5, AF6), PC11 (C2, AF6)
MOSIPB5 (A6, AF6), PC12 (B2, AF6)
NSSPA15 (B1, AF6), PA4 (J7, AF6)
SCKPB3 (B5, AF6), PC10 (E4, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPD1 (D4, AF5), PB13 (J3, AF5)
MCKPC6 (H1, AF5)
SDPD4 (A3, AF5), PB15 (K2, AF5)
WSPD0 (A2, AF5), PB12 (J4, AF5)
I2S3CKPB3 (B5, AF6), PC10 (E4, AF6)
MCKPC7 (G1, AF6)
SDPB5 (A6, AF6), PC12 (B2, AF6)
WSPA15 (B1, AF6), PA4 (J7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (C5, AF4), PB8 (D5, AF4)
SDAPB7 (B6, AF4), PB9 (C6, AF4)
SMBAPB5 (A6, AF4)
I2C2SCLPB10 (M2, AF4)
SDAPB11 (L3, AF4)
SMBAPB12 (J4, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (E1)
DPPA12 (E2)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PC11 (C2), PA11 (E1), PD11 (G4), PB11 (L3), PE11 (L5)
EXTI15PA15 (B1), PC15-OSC32_OUT (D9), PD15 (G3), PB15 (K2), PE15 (K4)
IN0PA0-WKUP1 (K9)
IN0bPB2 (M6)
IN1PA1 (L9)
IN2PA2 (J8)
IN3PA3 (H7)
IN4PA4 (J7)
IN5PA5 (M8)
IN6PA6 (H6)
IN7PA7 (K7)
IN8PB0 (J6)
IN9PB1 (K6)
IN10PC0 (F6)
IN11PC1 (H9)
IN12PC2 (G9)
IN13PC3 (G8)
IN14PC4 (L7)
IN15PC5 (M7)
IN18PB12 (J4)
IN19PB13 (J3)
IN20PB14 (L1)
IN21PB15 (K2)
IN22PE7 (L6)
IN23PE8 (M5)
IN24PE9 (M4)
IN25PE10 (J5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (C6), PA9 (F1), PC9 (F4), PD9 (J2), PE9 (M4)
OUT1PA4 (J7)
OUT2PA5 (M8)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPC0 (F6, AF14), PC3 (G8, AF14), PC2 (G9, AF14), PA6 (H6, AF14), PA3 (H7, AF14), PC1 (H9, AF14), PB13 (J3, AF14), PB12 (J4, AF14), PE10 (J5, AF14), PB0 (J6, AF14), PA4 (J7, AF14), PA2 (J8, AF14), PB15 (K2, AF14), PB1 (K6, AF14), PA7 (K7, AF14), PA0-WKUP1 (K9, AF14), PB14 (L1, AF14), PE7 (L6, AF14), PC4 (L7, AF14), PA1 (L9, AF14), PE9 (M4, AF14), PE8 (M5, AF14), PC5 (M7, AF14), PA5 (M8, AF14)
COMP2INMPB3 (B5, AF14)
INPPB4 (A5, AF14), PB5 (A6, AF14), PB7 (B6, AF14), PB6 (C5, AF14)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA2 (J8)
VINPPA1 (L9)
VOUTPA3 (H7)
OPAMP2VINMPA7 (K7)
VINPPA6 (H6)
VOUTPB0 (J6)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (B1, AF1), PA0-WKUP1 (K9, AF1), PE9 (M4, AF1), PA5 (M8, AF1)
CH2PB3 (B5, AF1), PE10 (J5, AF1), PA1 (L9, AF1)
CH3PA2 (J8, AF1), PE11 (L5, AF1), PB10 (M2, AF1)
CH4PA3 (H7, AF1), PB11 (L3, AF1), PE12 (M3, AF1)
ETRPA15 (B1), PA0-WKUP1 (K9), PE9 (M4), PA5 (M8)
TIM3CH1PB4 (A5, AF2), PE3 (D7, AF2), PC6 (H1, AF2), PA6 (H6, AF2)
CH2PB5 (A6, AF2), PE4 (C8, AF2), PC7 (G1, AF2), PA7 (K7, AF2)
CH3PC8 (G2, AF2), PB0 (J6, AF2)
CH4PC9 (F4, AF2), PB1 (K6, AF2)
ETRPD2 (C3, AF2), PE2 (D6, AF2)
TIM4CH1PB6 (C5, AF2), PD12 (H3, AF2)
CH2PB7 (B6, AF2), PD13 (H2, AF2)
CH3PB8 (D5, AF2), PD14 (J1, AF2)
CH4PB9 (C6, AF2), PD15 (G3, AF2)
ETRPE0 (B7, AF2)
TIM5CH1PA0-WKUP1 (K9, AF2)
CH2PA1 (L9, AF2)
CH3PA2 (J8, AF2)
CH4PA3 (H7, AF2)
TIM9CH1PD0 (A2, AF3), PE5 (B9, AF3), PB13 (J3, AF3), PA2 (J8, AF3)
CH2PD7 (A4, AF3), PE6-WKUP3 (E6, AF3), PA3 (H7, AF3), PB14 (L1, AF3)
TIM10CH1PE0 (B7, AF3), PB8 (D5, AF3), PA6 (H6, AF3), PB12 (J4, AF3)
TIM11CH1PE1 (A8, AF3), PB9 (C6, AF3), PB15 (K2, AF3), PA7 (K7, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (C9, AF0)
OUT_CALIBPC13-WKUP2 (C9, AF0)
REFINPB15 (K2, AF0)
TSPC13-WKUP2 (C9, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (D3, AF0)
JTDIPA15 (B1, AF0)
JTDO-TRACESWOPB3 (B5, AF0)
JTMS-SWDIOPA13 (E3, AF0)
TRACECKPE2 (D6, AF0)
TRACED0PE3 (D7, AF0)
TRACED1PE4 (C8, AF0)
TRACED2PE5 (B9, AF0)
TRACED3PE6-WKUP3 (E6, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (F3, AF0)
OSC_INPH0-OSC_IN (F8, AF0)
OSC_OUTPH1-OSC_OUT (F9, AF0)
OSC32_INPC14-OSC32_IN (D8, AF0)
OSC32_OUTPC15-OSC32_OUT (D9, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (C9, AF0)
RTC_TAMP2PA0-WKUP1 (K9, AF0)
RTC_TAMP3PE6-WKUP3 (E6, AF0)
SYS_WKUP1PA0-WKUP1 (K9, AF0)
SYS_WKUP2PC13-WKUP2 (C9, AF0)
SYS_WKUP3PE6-WKUP3 (E6, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 104 шарика корпуса WLCSP104 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSпитание—
A2PD0ввод-выводI2S2_WS (AF5), SPI2_NSS (AF5), TIM9_CH1 (AF3), TIMX_IC1 (AF14)
A3PD4ввод-выводI2S2_SD (AF5), SPI2_MOSI (AF5), TIMX_IC1 (AF14), USART2_RTS (AF7)
A4PD7ввод-выводTIM9_CH2 (AF3), TIMX_IC4 (AF14), USART2_CK (AF7)
A5PB4ввод-выводCOMP2_INP (AF14), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
A6PB5ввод-выводCOMP2_INP (AF14), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
A7BOOT0загрузка—
A8PE1ввод-выводTIM11_CH1 (AF3), TIMX_IC2 (AF14)
A9VDDпитание—
B1PA15ввод-выводADC_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
B2PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIMX_IC1 (AF14), UART5_TX (AF8), USART3_CK (AF7)
B3PD5ввод-выводTIMX_IC2 (AF14), USART2_TX (AF7)
B4PD6ввод-выводTIMX_IC3 (AF14), USART2_RX (AF7)
B5PB3ввод-выводCOMP2_INM (AF14), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
B6PB7ввод-выводCOMP2_INP (AF14), I2C1_SDA (AF4), SYS_PVD_IN (AF14), TIM4_CH2 (AF2), TS_G6_IO4 (AF14), USART1_RX (AF7)
B7PE0ввод-выводTIM10_CH1 (AF3), TIM4_ETR (AF2), TIMX_IC1 (AF14)
B8VDDпитание—
B9PE5ввод-выводSYS_TRACED2 (AF0), TIM9_CH1 (AF3), TIMX_IC2 (AF14)
C1VDDпитание—
C2PC11ввод-выводADC_EXTI11, SPI3_MISO (AF6), TIMX_IC4 (AF14), UART4_RX (AF8), USART3_RX (AF7)
C3PD2ввод-выводTIM3_ETR (AF2), TIMX_IC3 (AF14), UART5_RX (AF8)
C4PD3ввод-выводSPI2_MISO (AF5), TIMX_IC4 (AF14), USART2_CTS (AF7)
C5PB6ввод-выводCOMP2_INP (AF14), I2C1_SCL (AF4), TIM4_CH1 (AF2), TS_G6_IO3 (AF14), USART1_TX (AF7)
C6PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
C7VSSпитание—
C8PE4ввод-выводSYS_TRACED1 (AF0), TIM3_CH2 (AF2), TIMX_IC1 (AF14)
C9PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
D1PH2ввод-вывод—
D2VSSпитание—
D3PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
D4PD1ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIMX_IC2 (AF14)
D5PB8ввод-выводI2C1_SCL (AF4), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
D6PE2ввод-выводSYS_TRACECK (AF0), TIM3_ETR (AF2), TIMX_IC3 (AF14)
D7PE3ввод-выводSYS_TRACED0 (AF0), TIM3_CH1 (AF2), TIMX_IC4 (AF14)
D8PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
D9PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
E1PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
E2PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
E3PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
E4PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIMX_IC3 (AF14), UART4_TX (AF8), USART3_TX (AF7)
E6PE6-WKUP3ввод-выводRTC_TAMP3 (AF0), SYS_TRACED3 (AF0), SYS_WKUP3 (AF0), TIM9_CH2 (AF3), TIMX_IC3 (AF14)
E7VLCDпитание—
E8VSSпитание—
E9VDDпитание—
F1PA9ввод-выводDAC_EXTI9, TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
F2PA10ввод-выводTIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
F3PA8ввод-выводRCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
F4PC9ввод-выводDAC_EXTI9, TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14)
F6PC0ввод-выводADC_IN10, COMP1_INP (AF14), TIMX_IC1 (AF14), TS_G8_IO1 (AF14)
F7NRSTсброс—
F8PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
F9PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
G1PC7ввод-выводI2S3_MCK (AF6), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14)
G2PC8ввод-выводTIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14)
G3PD15ввод-выводADC_EXTI15, TIM4_CH4 (AF2), TIMX_IC4 (AF14)
G4PD11ввод-выводADC_EXTI11, TIMX_IC4 (AF14), USART3_CTS (AF7)
G6VDDAпитание—
G7VREF+питание—
G8PC3ввод-выводADC_IN13, COMP1_INP (AF14), TIMX_IC4 (AF14), TS_G8_IO4 (AF14)
G9PC2ввод-выводADC_IN12, COMP1_INP (AF14), TIMX_IC3 (AF14), TS_G8_IO3 (AF14)
H1PC6ввод-выводI2S2_MCK (AF5), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14)
H2PD13ввод-выводTIM4_CH2 (AF2), TIMX_IC2 (AF14)
H3PD12ввод-выводTIM4_CH1 (AF2), TIMX_IC1 (AF14), USART3_RTS (AF7)
H4PD8ввод-выводTIMX_IC1 (AF14), USART3_TX (AF7)
H6PA6ввод-выводADC_IN6, COMP1_INP (AF14), OPAMP2_VINP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
H7PA3ввод-выводADC_IN3, COMP1_INP (AF14), OPAMP1_VOUT, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)
H8VREF-питание—
H9PC1ввод-выводADC_IN11, COMP1_INP (AF14), TIMX_IC2 (AF14), TS_G8_IO2 (AF14)
J1PD14ввод-выводTIM4_CH3 (AF2), TIMX_IC3 (AF14)
J2PD9ввод-выводDAC_EXTI9, TIMX_IC2 (AF14), USART3_RX (AF7)
J3PB13ввод-выводADC_IN19, COMP1_INP (AF14), I2S2_CK (AF5), SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
J4PB12ввод-выводADC_IN18, COMP1_INP (AF14), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
J5PE10ввод-выводADC_IN25, COMP1_INP (AF14), TIM2_CH2 (AF1), TIMX_IC3 (AF14)
J6PB0ввод-выводADC_IN8, COMP1_INP (AF14), OPAMP2_VOUT, SYS_V_REF_OUT (AF14), TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
J7PA4ввод-выводADC_IN4, COMP1_INP (AF14), DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIMX_IC1 (AF14), USART2_CK (AF7)
J8PA2ввод-выводADC_IN2, COMP1_INP (AF14), OPAMP1_VINM, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)
J9VSSAпитание—
K1PD10ввод-выводTIMX_IC3 (AF14), USART3_CK (AF7)
K2PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP (AF14), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
K3VDDпитание—
K4PE15ввод-выводADC_EXTI15, SPI1_MOSI (AF5), TIMX_IC4 (AF14)
K5PE13ввод-выводSPI1_SCK (AF5), TIMX_IC2 (AF14)
K6PB1ввод-выводADC_IN9, COMP1_INP (AF14), SYS_V_REF_OUT (AF14), TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
K7PA7ввод-выводADC_IN7, COMP1_INP (AF14), OPAMP2_VINM, SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
K8VSSпитание—
K9PA0-WKUP1ввод-выводADC_IN0, COMP1_INP (AF14), RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIM5_CH1 (AF2), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
L1PB14ввод-выводADC_IN20, COMP1_INP (AF14), SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
L2VSSпитание—
L3PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7)
L4PE14ввод-выводSPI1_MISO (AF5), TIMX_IC3 (AF14)
L5PE11ввод-выводADC_EXTI11, TIM2_CH3 (AF1), TIMX_IC4 (AF14)
L6PE7ввод-выводADC_IN22, COMP1_INP (AF14), TIMX_IC4 (AF14)
L7PC4ввод-выводADC_IN14, COMP1_INP (AF14), TIMX_IC1 (AF14), TS_G9_IO1 (AF14)
L8VDDпитание—
L9PA1ввод-выводADC_IN1, COMP1_INP (AF14), OPAMP1_VINP, TIM2_CH2 (AF1), TIM5_CH2 (AF2), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
M1VSSпитание—
M2PB10ввод-выводI2C2_SCL (AF4), TIM2_CH3 (AF1), USART3_TX (AF7)
M3PE12ввод-выводSPI1_NSS (AF5), TIM2_CH4 (AF1), TIMX_IC1 (AF14)
M4PE9ввод-выводADC_IN24, COMP1_INP (AF14), DAC_EXTI9, TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
M5PE8ввод-выводADC_IN23, COMP1_INP (AF14), TIMX_IC1 (AF14)
M6PB2ввод-выводADC_IN0b, TS_G3_IO3 (AF14)
M7PC5ввод-выводADC_IN15, COMP1_INP (AF14), TIMX_IC2 (AF14), TS_G9_IO2 (AF14)
M8PA5ввод-выводADC_IN5, COMP1_INP (AF14), DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
M9VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDA9, B8, C1, E9, K3, L8, M9питание цифровой части и линий ввода-вывода
VDDAG6питание аналоговой части: АЦП, ЦАП, генераторы
VLCDE7—
VREF-H8нижнее опорное напряжение АЦП
VREF+G7верхнее опорное напряжение АЦП и ЦАП
VSSA1, C7, D2, E8, K8, L2, M1общий провод (земля)
VSSAJ9общий провод аналоговой части
NRSTF7сброс, активный уровень — низкий
BOOT0A7выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L151VDYxX. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L151VDSTM32L151VDYxX384 КБ80 КБ

Линейка STM32L151/152, семейство STM32L1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP104, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151VESTM32L151/152104 из 104выводы совпадают полностьюфлеш-память до 384 и 512 КБ
STM32L152VESTM32L151/152104 из 104выводы совпадают полностьютолько у него: LCD; флеш-память до 384 и 512 КБ
STM32L162VDSTM32L162104 из 104выводы совпадают полностьютолько у него: AES, LCD
STM32L162VESTM32L162104 из 104выводы совпадают полностьютолько у него: AES, LCD; флеш-память до 384 и 512 КБ

Частые вопросы

На каких выводах USART1 у STM32L151VD?

В корпусе WLCSP104 сигнал USART1_TX выведен на PB6 (шарик C5, AF7) или PA9 (шарик F1, AF7), USART1_RX — на PB7 (шарик B6, AF7) или PA10 (шарик F2, AF7).

Где у STM32L151VD выводы SWD для программатора?

SWDIO — PA13 (шарик E3, AF0), SWCLK — PA14 (шарик D3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L151VD?

I2C1_SCL — PB6 (шарик C5, AF4) или PB8 (шарик D5, AF4), I2C1_SDA — PB7 (шарик B6, AF4) или PB9 (шарик C6, AF4).

Сколько выводов ввода-вывода у STM32L151VD в корпусе WLCSP104?

83 из 104. Ещё 19 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L151VD?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
