STM32L152R6Tx, STM32L152R8Tx и STM32L152RBTx в корпусе LQFP64: распиновка

STM32L152R6Tx, STM32L152R8Tx и STM32L152RBTx — микроконтроллеры STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 32, 64 и 128 КБ флеш-памяти и 10 и 16 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
32, 64 и 128 КБ
ОЗУ
10 и 16 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L152R6Tx, STM32L152R8Tx, STM32L152RBTx в корпусе LQFP64, вид сверхуSTM32L152R(6-8-B)TxLQFP64, вид сверхуVLCD — вывод 11VLCDPC13-WKUP2 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC22PC13-WKUP2PC14-OSC32_IN — вывод 3: RCC_OSC32_IN, TIMX_IC33PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC44PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC_IN10, COMP1_INP, LCD_SEG18, TIMX_IC1, TS_G8_IO18PC0PC1 — вывод 9: ADC_IN11, COMP1_INP, LCD_SEG19, TIMX_IC2, TS_G8_IO29PC1PC2 — вывод 10: ADC_IN12, COMP1_INP, LCD_SEG20, TIMX_IC3, TS_G8_IO310PC2PC3 — вывод 11: ADC_IN13, COMP1_INP, LCD_SEG21, TIMX_IC4, TS_G8_IO411PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0-WKUP1 — вывод 14: ADC_IN0, COMP1_INP, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIMX_IC1, TS_G1_IO1, USART2_CTS14PA0-WKUP1PA1 — вывод 15: ADC_IN1, COMP1_INP, LCD_SEG0, TIM2_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTS15PA1PA2 — вывод 16: ADC_IN2, COMP1_INP, LCD_SEG1, TIM2_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TX16PA2PA3 — вывод 17: ADC_IN3, COMP1_INP, LCD_SEG2, TIM2_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC_IN4, COMP1_INP, DAC_OUT1, SPI1_NSS, TIMX_IC1, USART2_CK20PA4PA5 — вывод 21: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC221PA5PA6 — вывод 22: ADC_IN6, COMP1_INP, LCD_SEG3, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO122PA6PA7 — вывод 23: ADC_IN7, COMP1_INP, LCD_SEG4, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO223PA7PC4 — вывод 24: ADC_IN14, COMP1_INP, LCD_SEG22, TIMX_IC1, TS_G9_IO124PC4PC5 — вывод 25: ADC_IN15, COMP1_INP, LCD_SEG23, TIMX_IC2, TS_G9_IO225PC5PB0 — вывод 26: ADC_IN8, COMP1_INP, LCD_SEG5, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO126PB0PB1 — вывод 27: ADC_IN9, COMP1_INP, LCD_SEG6, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO227PB1PB2 — вывод 2828PB2PB10 — вывод 29: I2C2_SCL, LCD_SEG10, TIM2_CH3, USART3_TX29PB10PB11 — вывод 30: ADC_EXTI11, I2C2_SDA, LCD_SEG11, TIM2_CH4, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: ADC_IN18, COMP1_INP, I2C2_SMBA, LCD_SEG12, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CK33PB12PB13 — вывод 34: ADC_IN19, COMP1_INP, LCD_SEG13, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTS34PB13PB14 — вывод 35: ADC_IN20, COMP1_INP, LCD_SEG14, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTS35PB14PB15 — вывод 36: ADC_EXTI15, ADC_IN21, COMP1_INP, LCD_SEG15, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO436PB15PC6 — вывод 37: LCD_SEG24, TIM3_CH1, TIMX_IC3, TS_G10_IO137PC6PC7 — вывод 38: LCD_SEG25, TIM3_CH2, TIMX_IC4, TS_G10_IO238PC7PC8 — вывод 39: LCD_SEG26, TIM3_CH3, TIMX_IC1, TS_G10_IO339PC8PC9 — вывод 40: DAC_EXTI9, LCD_SEG27, TIM3_CH4, TIMX_IC2, TS_G10_IO440PC9PA8 — вывод 41: LCD_COM0, RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CK41PA8PA9 — вывод 42: DAC_EXTI9, LCD_COM1, TIMX_IC2, TS_G4_IO2, USART1_TX42PA9PA10 — вывод 43: LCD_COM2, TIMX_IC3, TS_G4_IO3, USART1_RX43PA10PA11 — вывод 44: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DM44PA11PA12 — вывод 45: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DP45PA12PA13 — вывод 46: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO146PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO249PA14PA15 — вывод 50: ADC_EXTI15, LCD_SEG17, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO350PA15PC10 — вывод 51: LCD_COM4, LCD_SEG28, TIMX_IC3, USART3_TX51PC10PC11 — вывод 52: ADC_EXTI11, LCD_COM5, LCD_SEG29, TIMX_IC4, USART3_RX52PC11PC12 — вывод 53: LCD_COM6, LCD_SEG30, TIMX_IC1, USART3_CK53PC12PD2 — вывод 54: LCD_COM7, LCD_SEG31, TIM3_ETR, TIMX_IC354PD2PB3 — вывод 55: COMP2_INM, LCD_SEG7, SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH255PB3PB4 — вывод 56: COMP2_INP, LCD_SEG8, SPI1_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO156PB4PB5 — вывод 57: COMP2_INP, I2C1_SMBA, LCD_SEG9, SPI1_MOSI, TIM3_CH2, TS_G6_IO257PB5PB6 — вывод 58: I2C1_SCL, TIM4_CH1, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, SYS_PVD_IN, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: I2C1_SCL, LCD_SEG16, TIM10_CH1, TIM4_CH361PB8PB9 — вывод 62: DAC_EXTI9, I2C1_SDA, LCD_COM3, TIM11_CH1, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

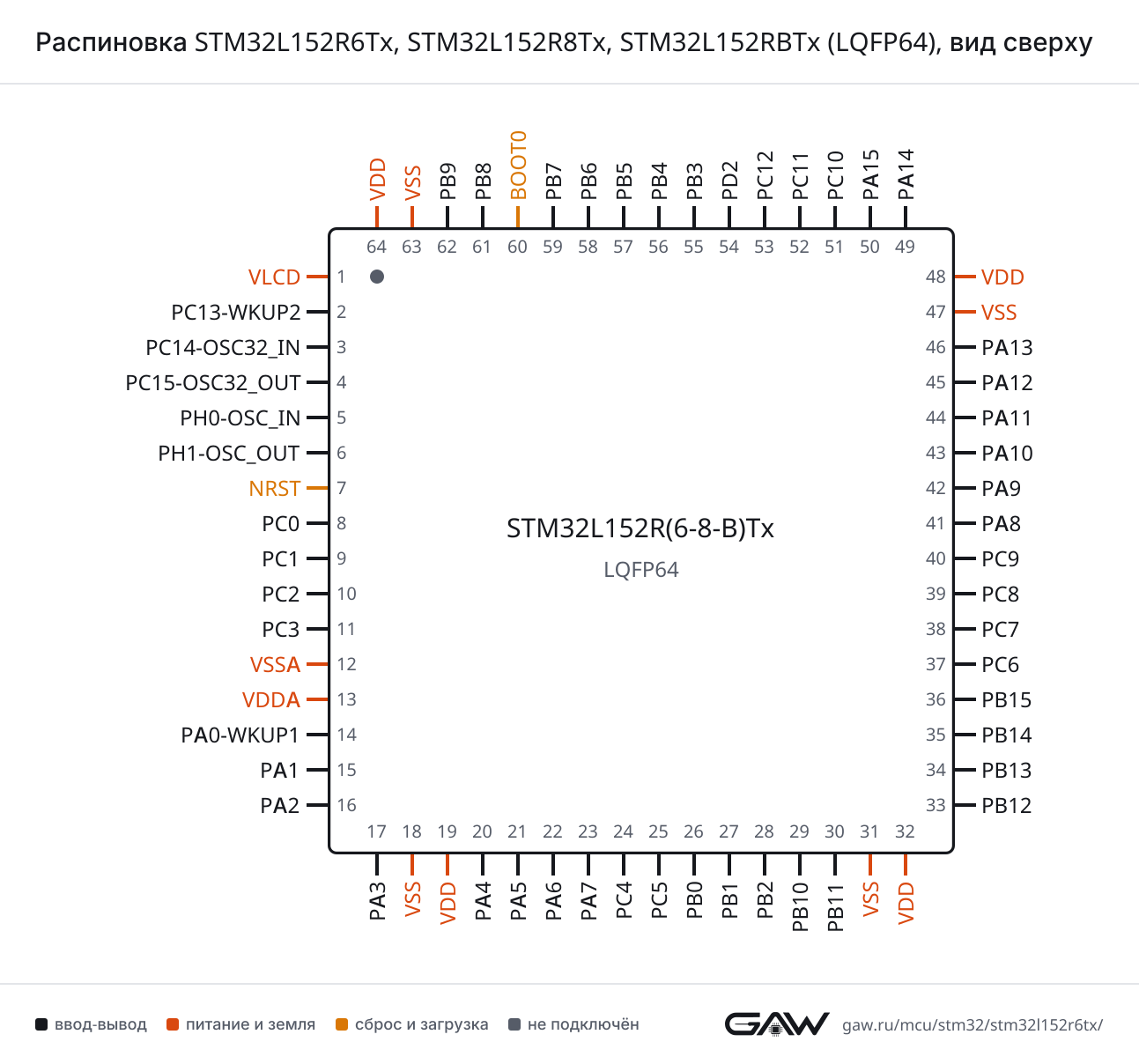

Распиновка STM32L152R6Tx, STM32L152R8Tx, STM32L152RBTx (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1208 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
RTSPA12 (45, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0-WKUP1 (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART3CKPB12 (33, AF7), PC12 (53, AF7)
CTSPB13 (34, AF7)
RTSPB14 (35, AF7)
RXPB11 (30, AF7), PC11 (52, AF7)
TXPB10 (29, AF7), PC10 (51, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PA11 (44, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PA12 (45, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPB14 (35, AF5)
MOSIPB15 (36, AF5)
NSSPB12 (33, AF5)
SCKPB13 (34, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (29, AF4)
SDAPB11 (30, AF4)
SMBAPB12 (33, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (44)
DPPA12 (45)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP1 (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)
IN18PB12 (33)
IN19PB13 (34)
IN20PB14 (35)
IN21PB15 (36)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPC0 (8), PC1 (9), PC2 (10), PC3 (11), PA0-WKUP1 (14), PA1 (15), PA2 (16), PA3 (17), PA4 (20), PA5 (21), PA6 (22), PA7 (23), PC4 (24), PC5 (25), PB0 (26), PB1 (27), PB12 (33), PB13 (34), PB14 (35), PB15 (36)
COMP2INMPB3 (55)
INPPB4 (56), PB5 (57)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-WKUP1 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1), PB11 (30, AF1)
ETRPA0-WKUP1 (14, AF1), PA5 (21), PA15 (50)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM9CH1PA2 (16, AF3), PB13 (34, AF3)
CH2PA3 (17, AF3), PB14 (35, AF3)
TIM10CH1PA6 (22, AF3), PB12 (33, AF3), PB8 (61, AF3)
TIM11CH1PA7 (23, AF3), PB15 (36, AF3), PB9 (62, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (2, AF0)
OUT_CALIBPC13-WKUP2 (2, AF0)
REFINPB15 (36, AF0)
TSPC13-WKUP2 (2, AF0)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (41, AF11)
COM1PA9 (42, AF11)
COM2PA10 (43, AF11)
COM3PB9 (62, AF11)
COM4PC10 (51, AF11)
COM5PC11 (52, AF11)
COM6PC12 (53, AF11)
COM7PD2 (54, AF11)
SEG0PA1 (15, AF11)
SEG1PA2 (16, AF11)
SEG2PA3 (17, AF11)
SEG3PA6 (22, AF11)
SEG4PA7 (23, AF11)
SEG5PB0 (26, AF11)
SEG6PB1 (27, AF11)
SEG7PB3 (55, AF11)
SEG8PB4 (56, AF11)
SEG9PB5 (57, AF11)
SEG10PB10 (29, AF11)
SEG11PB11 (30, AF11)
SEG12PB12 (33, AF11)
SEG13PB13 (34, AF11)
SEG14PB14 (35, AF11)
SEG15PB15 (36, AF11)
SEG16PB8 (61, AF11)
SEG17PA15 (50, AF11)
SEG18PC0 (8, AF11)
SEG19PC1 (9, AF11)
SEG20PC2 (10, AF11)
SEG21PC3 (11, AF11)
SEG22PC4 (24, AF11)
SEG23PC5 (25, AF11)
SEG24PC6 (37, AF11)
SEG25PC7 (38, AF11)
SEG26PC8 (39, AF11)
SEG27PC9 (40, AF11)
SEG28PC10 (51, AF11)
SEG29PC11 (52, AF11)
SEG30PC12 (53, AF11)
SEG31PD2 (54, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-TRACESWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41, AF0)
OSC_INPH0-OSC_IN (5, AF0)
OSC_OUTPH1-OSC_OUT (6, AF0)
OSC32_INPC14-OSC32_IN (3, AF0)
OSC32_OUTPC15-OSC32_OUT (4, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (2, AF0)
SYS_WKUP1PA0-WKUP1 (14, AF0)
SYS_WKUP2PC13-WKUP2 (2, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VLCDпитание—
2PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
3PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
4PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
5PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
6PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
7NRSTсброс—
8PC0ввод-выводADC_IN10, COMP1_INP, LCD_SEG18 (AF11), TIMX_IC1 (AF14), TS_G8_IO1 (AF14)
9PC1ввод-выводADC_IN11, COMP1_INP, LCD_SEG19 (AF11), TIMX_IC2 (AF14), TS_G8_IO2 (AF14)
10PC2ввод-выводADC_IN12, COMP1_INP, LCD_SEG20 (AF11), TIMX_IC3 (AF14), TS_G8_IO3 (AF14)
11PC3ввод-выводADC_IN13, COMP1_INP, LCD_SEG21 (AF11), TIMX_IC4 (AF14), TS_G8_IO4 (AF14)
12VSSAпитание—
13VDDAпитание—
14PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
15PA1ввод-выводADC_IN1, COMP1_INP, LCD_SEG0 (AF11), TIM2_CH2 (AF1), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
16PA2ввод-выводADC_IN2, COMP1_INP, LCD_SEG1 (AF11), TIM2_CH3 (AF1), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)
17PA3ввод-выводADC_IN3, COMP1_INP, LCD_SEG2 (AF11), TIM2_CH4 (AF1), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, SPI1_NSS (AF5), TIMX_IC1 (AF14), USART2_CK (AF7)
21PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
22PA6ввод-выводADC_IN6, COMP1_INP, LCD_SEG3 (AF11), SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
23PA7ввод-выводADC_IN7, COMP1_INP, LCD_SEG4 (AF11), SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
24PC4ввод-выводADC_IN14, COMP1_INP, LCD_SEG22 (AF11), TIMX_IC1 (AF14), TS_G9_IO1 (AF14)
25PC5ввод-выводADC_IN15, COMP1_INP, LCD_SEG23 (AF11), TIMX_IC2 (AF14), TS_G9_IO2 (AF14)
26PB0ввод-выводADC_IN8, COMP1_INP, LCD_SEG5 (AF11), SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
27PB1ввод-выводADC_IN9, COMP1_INP, LCD_SEG6 (AF11), SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
28PB2ввод-вывод—
29PB10ввод-выводI2C2_SCL (AF4), LCD_SEG10 (AF11), TIM2_CH3 (AF1), USART3_TX (AF7)
30PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), LCD_SEG11 (AF11), TIM2_CH4 (AF1), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), LCD_SEG12 (AF11), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
34PB13ввод-выводADC_IN19, COMP1_INP, LCD_SEG13 (AF11), SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
35PB14ввод-выводADC_IN20, COMP1_INP, LCD_SEG14 (AF11), SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
36PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, LCD_SEG15 (AF11), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
37PC6ввод-выводLCD_SEG24 (AF11), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14)
38PC7ввод-выводLCD_SEG25 (AF11), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14)
39PC8ввод-выводLCD_SEG26 (AF11), TIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14)
40PC9ввод-выводDAC_EXTI9, LCD_SEG27 (AF11), TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14)
41PA8ввод-выводLCD_COM0 (AF11), RCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
42PA9ввод-выводDAC_EXTI9, LCD_COM1 (AF11), TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
43PA10ввод-выводLCD_COM2 (AF11), TIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
44PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
45PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
46PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
50PA15ввод-выводADC_EXTI15, LCD_SEG17 (AF11), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
51PC10ввод-выводLCD_COM4 (AF11), LCD_SEG28 (AF11), TIMX_IC3 (AF14), USART3_TX (AF7)
52PC11ввод-выводADC_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), TIMX_IC4 (AF14), USART3_RX (AF7)
53PC12ввод-выводLCD_COM6 (AF11), LCD_SEG30 (AF11), TIMX_IC1 (AF14), USART3_CK (AF7)
54PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), TIM3_ETR (AF2), TIMX_IC3 (AF14)
55PB3ввод-выводCOMP2_INM, LCD_SEG7 (AF11), SPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
56PB4ввод-выводCOMP2_INP, LCD_SEG8 (AF11), SPI1_MISO (AF5), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
57PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), LCD_SEG9 (AF11), SPI1_MOSI (AF5), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
58PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
62PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), LCD_COM3 (AF11), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VLCD1—
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L152R(6-8-B)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L152R6STM32L152R6Tx32 КБ10 КБ
STM32L152R8STM32L152R8Tx64 КБ10 КБ
STM32L152RBSTM32L152RBTx128 КБ16 КБ

Линейка STM32L151/152, семейство STM32L1, ядро Cortex-M3. Отладочные платы ST на этом микроконтроллере: STM32L-DISCOVERY.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151R6Tx, STM32L151R8Tx, STM32L151RBTxSTM32L151/15264 из 64выводы совпадают полностьютолько у этого: LCD
STM32L151R6TxA, STM32L151R8TxA, STM32L151RBTxASTM32L151/15264 из 64выводы совпадают полностьютолько у этого: LCD; ОЗУ 16 и 32 КБ
STM32L151RCTxSTM32L151/15264 из 64выводы совпадают полностьютолько у этого: LCD; только у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ; ОЗУ 16 и 32 КБ
STM32L151RCTxASTM32L151/15264 из 64выводы совпадают полностьютолько у этого: LCD; только у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ; ОЗУ 16 и 32 КБ
STM32L151RDSTM32L151/15264 из 64выводы совпадают полностьютолько у этого: LCD; только у него: I2S2, I2S3, OPAMP1, OPAMP2, OPAMP3, SDIO, SPI3, TIM5, UART4, UART5; флеш-память до 128 и 384 КБ; ОЗУ 16 и 48 КБ
STM32L151RESTM32L151/15264 из 64выводы совпадают полностьютолько у этого: LCD; только у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5, UART4, UART5; флеш-память до 128 и 512 КБ; ОЗУ 16 и 80 КБ
STM32L152R6TxA, STM32L152R8TxA, STM32L152RBTxASTM32L151/15264 из 64выводы совпадают полностьюОЗУ 16 и 32 КБ
STM32L152RCTxSTM32L151/15264 из 64выводы совпадают полностьютолько у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ; ОЗУ 16 и 32 КБ
STM32L152RCTxASTM32L151/15264 из 64выводы совпадают полностьютолько у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ; ОЗУ 16 и 32 КБ
STM32L152RDSTM32L151/15264 из 64выводы совпадают полностьютолько у него: I2S2, I2S3, OPAMP1, OPAMP2, OPAMP3, SDIO, SPI3, TIM5, UART4, UART5; флеш-память до 128 и 384 КБ; ОЗУ 16 и 48 КБ
STM32L152RESTM32L151/15264 из 64выводы совпадают полностьютолько у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5, UART4, UART5; флеш-память до 128 и 512 КБ; ОЗУ 16 и 80 КБ
STM32L100R8Tx, STM32L100RBTxSTM32L100 Value Line64 из 64выводы совпадают полностьюОЗУ 16 и 10 КБ

Частые вопросы

На каких выводах USART1 у STM32L152R6Tx?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32L152R6Tx выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L152R6Tx?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32L152R6Tx в корпусе LQFP64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L152R6Tx, STM32L152R8Tx и STM32L152RBTx?

Объёмом памяти: STM32L152R6 — 32 КБ флеш-памяти и 10 КБ ОЗУ, STM32L152R8 — 64 КБ флеш-памяти и 10 КБ ОЗУ, STM32L152RB — 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L152R6Tx?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
