STM32L152VCTx в корпусе LQFP100: распиновка

STM32L152VCTx — микроконтроллер STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 83 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
256 КБ
ОЗУ
32 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
83
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+150 °C, зависит от исполнения

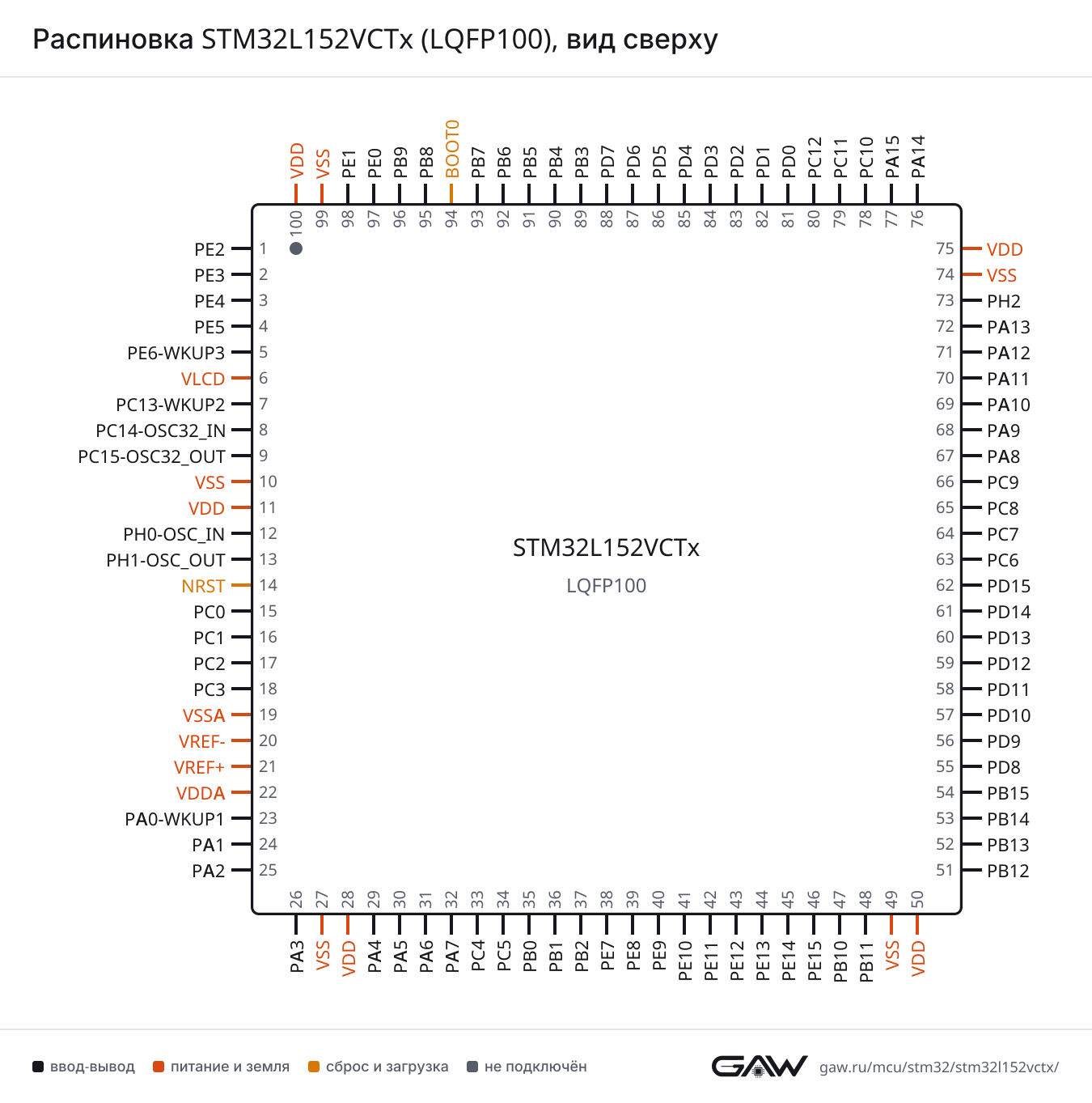

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L152VCTx в корпусе LQFP100, вид сверхуSTM32L152VCTxLQFP100, вид сверхуPE2 — вывод 1: LCD_SEG38, SYS_TRACECK, TIM3_ETR, TIMX_IC31PE2PE3 — вывод 2: LCD_SEG39, SYS_TRACED0, TIM3_CH1, TIMX_IC42PE3PE4 — вывод 3: SYS_TRACED1, TIM3_CH2, TIMX_IC13PE4PE5 — вывод 4: SYS_TRACED2, TIM9_CH1, TIMX_IC24PE5PE6-WKUP3 — вывод 5: RTC_TAMP3, SYS_TRACED3, SYS_WKUP3, TIM9_CH2, TIMX_IC35PE6-WKUP3VLCD — вывод 66VLCDPC13-WKUP2 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC27PC13-WKUP2PC14-OSC32_IN — вывод 8: RCC_OSC32_IN, TIMX_IC38PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC49PC15-OSC32_OUTVSS — вывод 1010VSSVDD — вывод 1111VDDPH0-OSC_IN — вывод 12: RCC_OSC_IN12PH0-OSC_INPH1-OSC_OUT — вывод 13: RCC_OSC_OUT13PH1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC_IN10, COMP1_INP, LCD_SEG18, TIMX_IC1, TS_G8_IO115PC0PC1 — вывод 16: ADC_IN11, COMP1_INP, LCD_SEG19, TIMX_IC2, TS_G8_IO216PC1PC2 — вывод 17: ADC_IN12, COMP1_INP, LCD_SEG20, TIMX_IC3, TS_G8_IO317PC2PC3 — вывод 18: ADC_IN13, COMP1_INP, LCD_SEG21, TIMX_IC4, TS_G8_IO418PC3VSSA — вывод 1919VSSAVREF- — вывод 2020VREF-VREF+ — вывод 2121VREF+VDDA — вывод 2222VDDAPA0-WKUP1 — вывод 23: ADC_IN0, COMP1_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIMX_IC1, TS_G1_IO1, USART2_CTS23PA0-WKUP1PA1 — вывод 24: ADC_IN1, COMP1_INP, LCD_SEG0, OPAMP1_VINP, TIM2_CH2, TIM5_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTS24PA1PA2 — вывод 25: ADC_IN2, COMP1_INP, LCD_SEG1, OPAMP1_VINM, TIM2_CH3, TIM5_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TX25PA2PA3 — вывод 26: ADC_IN3, COMP1_INP, LCD_SEG2, OPAMP1_VOUT, TIM2_CH4, TIM5_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RX26PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIMX_IC1, USART2_CK29PA4PA5 — вывод 30: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC230PA5PA6 — вывод 31: ADC_IN6, COMP1_INP, LCD_SEG3, OPAMP2_VINP, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO131PA6PA7 — вывод 32: ADC_IN7, COMP1_INP, LCD_SEG4, OPAMP2_VINM, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO232PA7PC4 — вывод 33: ADC_IN14, COMP1_INP, LCD_SEG22, TIMX_IC1, TS_G9_IO133PC4PC5 — вывод 34: ADC_IN15, COMP1_INP, LCD_SEG23, TIMX_IC2, TS_G9_IO234PC5PB0 — вывод 35: ADC_IN8, COMP1_INP, LCD_SEG5, OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO135PB0PB1 — вывод 36: ADC_IN9, COMP1_INP, LCD_SEG6, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO236PB1PB2 — вывод 37: TS_G3_IO337PB2PE7 — вывод 38: ADC_IN22, COMP1_INP, TIMX_IC438PE7PE8 — вывод 39: ADC_IN23, COMP1_INP, TIMX_IC139PE8PE9 — вывод 40: ADC_IN24, COMP1_INP, DAC_EXTI9, TIM2_CH1, TIM2_ETR, TIM5_ETR, TIMX_IC240PE9PE10 — вывод 41: ADC_IN25, COMP1_INP, TIM2_CH2, TIMX_IC341PE10PE11 — вывод 42: ADC_EXTI11, TIM2_CH3, TIMX_IC442PE11PE12 — вывод 43: SPI1_NSS, TIM2_CH4, TIMX_IC143PE12PE13 — вывод 44: SPI1_SCK, TIMX_IC244PE13PE14 — вывод 45: SPI1_MISO, TIMX_IC345PE14PE15 — вывод 46: ADC_EXTI15, SPI1_MOSI, TIMX_IC446PE15PB10 — вывод 47: I2C2_SCL, LCD_SEG10, TIM2_CH3, USART3_TX47PB10PB11 — вывод 48: ADC_EXTI11, I2C2_SDA, LCD_SEG11, TIM2_CH4, USART3_RX48PB11VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: ADC_IN18, COMP1_INP, I2C2_SMBA, I2S2_WS, LCD_SEG12, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CK51PB12PB13 — вывод 52: ADC_IN19, COMP1_INP, I2S2_CK, LCD_SEG13, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTS52PB13PB14 — вывод 53: ADC_IN20, COMP1_INP, LCD_SEG14, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTS53PB14PB15 — вывод 54: ADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD, LCD_SEG15, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO454PB15PD8 — вывод 55: LCD_SEG28, TIMX_IC1, USART3_TX55PD8PD9 — вывод 56: DAC_EXTI9, LCD_SEG29, TIMX_IC2, USART3_RX56PD9PD10 — вывод 57: LCD_SEG30, TIMX_IC3, USART3_CK57PD10PD11 — вывод 58: ADC_EXTI11, LCD_SEG31, TIMX_IC4, USART3_CTS58PD11PD12 — вывод 59: LCD_SEG32, TIM4_CH1, TIMX_IC1, USART3_RTS59PD12PD13 — вывод 60: LCD_SEG33, TIM4_CH2, TIMX_IC260PD13PD14 — вывод 61: LCD_SEG34, TIM4_CH3, TIMX_IC361PD14PD15 — вывод 62: ADC_EXTI15, LCD_SEG35, TIM4_CH4, TIMX_IC462PD15PC6 — вывод 63: I2S2_MCK, LCD_SEG24, TIM3_CH1, TIMX_IC3, TS_G10_IO163PC6PC7 — вывод 64: I2S3_MCK, LCD_SEG25, TIM3_CH2, TIMX_IC4, TS_G10_IO264PC7PC8 — вывод 65: LCD_SEG26, TIM3_CH3, TIMX_IC1, TS_G10_IO365PC8PC9 — вывод 66: DAC_EXTI9, LCD_SEG27, TIM3_CH4, TIMX_IC2, TS_G10_IO466PC9PA8 — вывод 67: LCD_COM0, RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CK67PA8PA9 — вывод 68: DAC_EXTI9, LCD_COM1, TIMX_IC2, TS_G4_IO2, USART1_TX68PA9PA10 — вывод 69: LCD_COM2, TIMX_IC3, TS_G4_IO3, USART1_RX69PA10PA11 — вывод 70: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DM70PA11PA12 — вывод 71: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DP71PA12PA13 — вывод 72: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO172PA13PH2 — вывод 7373PH2VSS — вывод 7474VSSVDD — вывод 7575VDDPA14 — вывод 76: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO276PA14PA15 — вывод 77: ADC_EXTI15, I2S3_WS, LCD_SEG17, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO377PA15PC10 — вывод 78: I2S3_CK, LCD_COM4, LCD_SEG28, LCD_SEG40, SPI3_SCK, TIMX_IC3, USART3_TX78PC10PC11 — вывод 79: ADC_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, SPI3_MISO, TIMX_IC4, USART3_RX79PC11PC12 — вывод 80: I2S3_SD, LCD_COM6, LCD_SEG30, LCD_SEG42, SPI3_MOSI, TIMX_IC1, USART3_CK80PC12PD0 — вывод 81: I2S2_WS, SPI2_NSS, TIM9_CH1, TIMX_IC181PD0PD1 — вывод 82: I2S2_CK, SPI2_SCK, TIMX_IC282PD1PD2 — вывод 83: LCD_COM7, LCD_SEG31, LCD_SEG43, TIM3_ETR, TIMX_IC383PD2PD3 — вывод 84: SPI2_MISO, TIMX_IC4, USART2_CTS84PD3PD4 — вывод 85: I2S2_SD, SPI2_MOSI, TIMX_IC1, USART2_RTS85PD4PD5 — вывод 86: TIMX_IC2, USART2_TX86PD5PD6 — вывод 87: TIMX_IC3, USART2_RX87PD6PD7 — вывод 88: TIM9_CH2, TIMX_IC4, USART2_CK88PD7PB3 — вывод 89: COMP2_INM, I2S3_CK, LCD_SEG7, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH289PB3PB4 — вывод 90: COMP2_INP, LCD_SEG8, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO190PB4PB5 — вывод 91: COMP2_INP, I2C1_SMBA, I2S3_SD, LCD_SEG9, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, TS_G6_IO291PB5PB6 — вывод 92: COMP2_INP, I2C1_SCL, TIM4_CH1, TS_G6_IO3, USART1_TX92PB6PB7 — вывод 93: COMP2_INP, I2C1_SDA, SYS_PVD_IN, TIM4_CH2, TS_G6_IO4, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: I2C1_SCL, LCD_SEG16, TIM10_CH1, TIM4_CH395PB8PB9 — вывод 96: DAC_EXTI9, I2C1_SDA, LCD_COM3, TIM11_CH1, TIM4_CH496PB9PE0 — вывод 97: LCD_SEG36, TIM10_CH1, TIM4_ETR, TIMX_IC197PE0PE1 — вывод 98: LCD_SEG37, TIM11_CH1, TIMX_IC298PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L152VCTx (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1350 × 1363 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF7)
CTSPA11 (70, AF7)
RTSPA12 (71, AF7)
RXPA10 (69, AF7), PB7 (93, AF7)
TXPA9 (68, AF7), PB6 (92, AF7)
USART2CKPA4 (29, AF7), PD7 (88, AF7)
CTSPA0-WKUP1 (23, AF7), PD3 (84, AF7)
RTSPA1 (24, AF7), PD4 (85, AF7)
RXPA3 (26, AF7), PD6 (87, AF7)
TXPA2 (25, AF7), PD5 (86, AF7)
USART3CKPB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7)
CTSPB13 (52, AF7), PD11 (58, AF7)
RTSPB14 (53, AF7), PD12 (59, AF7)
RXPB11 (48, AF7), PD9 (56, AF7), PC11 (79, AF7)
TXPB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF5), PE14 (45, AF5), PA11 (70, AF5), PB4 (90, AF5)
MOSIPA7 (32, AF5), PE15 (46, AF5), PA12 (71, AF5), PB5 (91, AF5)
NSSPA4 (29, AF5), PE12 (43, AF5), PA15 (77, AF5)
SCKPA5 (30, AF5), PE13 (44, AF5), PB3 (89, AF5)
SPI2MISOPB14 (53, AF5), PD3 (84, AF5)
MOSIPB15 (54, AF5), PD4 (85, AF5)
NSSPB12 (51, AF5), PD0 (81, AF5)
SCKPB13 (52, AF5), PD1 (82, AF5)
SPI3MISOPC11 (79, AF6), PB4 (90, AF6)
MOSIPC12 (80, AF6), PB5 (91, AF6)
NSSPA4 (29, AF6), PA15 (77, AF6)
SCKPC10 (78, AF6), PB3 (89, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (52, AF5), PD1 (82, AF5)
MCKPC6 (63, AF5)
SDPB15 (54, AF5), PD4 (85, AF5)
WSPB12 (51, AF5), PD0 (81, AF5)
I2S3CKPC10 (78, AF6), PB3 (89, AF6)
MCKPC7 (64, AF6)
SDPC12 (80, AF6), PB5 (91, AF6)
WSPA4 (29, AF6), PA15 (77, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92, AF4), PB8 (95, AF4)
SDAPB7 (93, AF4), PB9 (96, AF4)
SMBAPB5 (91, AF4)
I2C2SCLPB10 (47, AF4)
SDAPB11 (48, AF4)
SMBAPB12 (51, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (70)
DPPA12 (71)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP1 (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)
IN18PB12 (51)
IN19PB13 (52)
IN20PB14 (53)
IN21PB15 (54)
IN22PE7 (38)
IN23PE8 (39)
IN24PE9 (40)
IN25PE10 (41)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPC0 (15), PC1 (16), PC2 (17), PC3 (18), PA0-WKUP1 (23), PA1 (24), PA2 (25), PA3 (26), PA4 (29), PA5 (30), PA6 (31), PA7 (32), PC4 (33), PC5 (34), PB0 (35), PB1 (36), PE7 (38), PE8 (39), PE9 (40), PE10 (41), PB12 (51), PB13 (52), PB14 (53), PB15 (54)
COMP2INMPB3 (89)
INPPB4 (90), PB5 (91), PB6 (92), PB7 (93)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA2 (25)
VINPPA1 (24)
VOUTPA3 (26)
OPAMP2VINMPA7 (32)
VINPPA6 (31)
VOUTPB0 (35)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-WKUP1 (23, AF1), PA5 (30, AF1), PE9 (40, AF1), PA15 (77, AF1)
CH2PA1 (24, AF1), PE10 (41, AF1), PB3 (89, AF1)
CH3PA2 (25, AF1), PE11 (42, AF1), PB10 (47, AF1)
CH4PA3 (26, AF1), PE12 (43, AF1), PB11 (48, AF1)
ETRPA0-WKUP1 (23), PA5 (30), PE9 (40), PA15 (77)
TIM3CH1PE3 (2, AF2), PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2)
CH2PE4 (3, AF2), PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2)
CH3PB0 (35, AF2), PC8 (65, AF2)
CH4PB1 (36, AF2), PC9 (66, AF2)
ETRPE2 (1, AF2), PD2 (83, AF2)
TIM4CH1PD12 (59, AF2), PB6 (92, AF2)
CH2PD13 (60, AF2), PB7 (93, AF2)
CH3PD14 (61, AF2), PB8 (95, AF2)
CH4PD15 (62, AF2), PB9 (96, AF2)
ETRPE0 (97, AF2)
TIM5CH1PA0-WKUP1 (23, AF2)
CH2PA1 (24, AF2)
CH3PA2 (25, AF2)
CH4PA3 (26, AF2)
ETRPE9 (40, AF2)
TIM9CH1PE5 (4, AF3), PA2 (25, AF3), PB13 (52, AF3), PD0 (81, AF3)
CH2PE6-WKUP3 (5, AF3), PA3 (26, AF3), PB14 (53, AF3), PD7 (88, AF3)
TIM10CH1PA6 (31, AF3), PB12 (51, AF3), PB8 (95, AF3), PE0 (97, AF3)
TIM11CH1PA7 (32, AF3), PB15 (54, AF3), PB9 (96, AF3), PE1 (98, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (7, AF0)
OUT_CALIBPC13-WKUP2 (7, AF0)
REFINPB15 (54, AF0)
TSPC13-WKUP2 (7, AF0)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (67, AF11)
COM1PA9 (68, AF11)
COM2PA10 (69, AF11)
COM3PB9 (96, AF11)
COM4PC10 (78, AF11)
COM5PC11 (79, AF11)
COM6PC12 (80, AF11)
COM7PD2 (83, AF11)
SEG0PA1 (24, AF11)
SEG1PA2 (25, AF11)
SEG2PA3 (26, AF11)
SEG3PA6 (31, AF11)
SEG4PA7 (32, AF11)
SEG5PB0 (35, AF11)
SEG6PB1 (36, AF11)
SEG7PB3 (89, AF11)
SEG8PB4 (90, AF11)
SEG9PB5 (91, AF11)
SEG10PB10 (47, AF11)
SEG11PB11 (48, AF11)
SEG12PB12 (51, AF11)
SEG13PB13 (52, AF11)
SEG14PB14 (53, AF11)
SEG15PB15 (54, AF11)
SEG16PB8 (95, AF11)
SEG17PA15 (77, AF11)
SEG18PC0 (15, AF11)
SEG19PC1 (16, AF11)
SEG20PC2 (17, AF11)
SEG21PC3 (18, AF11)
SEG22PC4 (33, AF11)
SEG23PC5 (34, AF11)
SEG24PC6 (63, AF11)
SEG25PC7 (64, AF11)
SEG26PC8 (65, AF11)
SEG27PC9 (66, AF11)
SEG28PD8 (55, AF11), PC10 (78, AF11)
SEG29PD9 (56, AF11), PC11 (79, AF11)
SEG30PD10 (57, AF11), PC12 (80, AF11)
SEG31PD11 (58, AF11), PD2 (83, AF11)
SEG32PD12 (59, AF11)
SEG33PD13 (60, AF11)
SEG34PD14 (61, AF11)
SEG35PD15 (62, AF11)
SEG36PE0 (97, AF11)
SEG37PE1 (98, AF11)
SEG38PE2 (1, AF11)
SEG39PE3 (2, AF11)
SEG40PC10 (78, AF11)
SEG41PC11 (79, AF11)
SEG42PC12 (80, AF11)
SEG43PD2 (83, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (76, AF0)
JTDIPA15 (77, AF0)
JTDO-TRACESWOPB3 (89, AF0)
JTMS-SWDIOPA13 (72, AF0)
TRACECKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6-WKUP3 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (67, AF0)
OSC_INPH0-OSC_IN (12, AF0)
OSC_OUTPH1-OSC_OUT (13, AF0)
OSC32_INPC14-OSC32_IN (8, AF0)
OSC32_OUTPC15-OSC32_OUT (9, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (7, AF0)
RTC_TAMP2PA0-WKUP1 (23, AF0)
RTC_TAMP3PE6-WKUP3 (5, AF0)
SYS_WKUP1PA0-WKUP1 (23, AF0)
SYS_WKUP2PC13-WKUP2 (7, AF0)
SYS_WKUP3PE6-WKUP3 (5, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводLCD_SEG38 (AF11), SYS_TRACECK (AF0), TIM3_ETR (AF2), TIMX_IC3 (AF14)
2PE3ввод-выводLCD_SEG39 (AF11), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TIMX_IC4 (AF14)
3PE4ввод-выводSYS_TRACED1 (AF0), TIM3_CH2 (AF2), TIMX_IC1 (AF14)
4PE5ввод-выводSYS_TRACED2 (AF0), TIM9_CH1 (AF3), TIMX_IC2 (AF14)
5PE6-WKUP3ввод-выводRTC_TAMP3 (AF0), SYS_TRACED3 (AF0), SYS_WKUP3 (AF0), TIM9_CH2 (AF3), TIMX_IC3 (AF14)
6VLCDпитание—
7PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
8PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
9PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
10VSSпитание—
11VDDпитание—
12PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
13PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
14NRSTсброс—
15PC0ввод-выводADC_IN10, COMP1_INP, LCD_SEG18 (AF11), TIMX_IC1 (AF14), TS_G8_IO1 (AF14)
16PC1ввод-выводADC_IN11, COMP1_INP, LCD_SEG19 (AF11), TIMX_IC2 (AF14), TS_G8_IO2 (AF14)
17PC2ввод-выводADC_IN12, COMP1_INP, LCD_SEG20 (AF11), TIMX_IC3 (AF14), TS_G8_IO3 (AF14)
18PC3ввод-выводADC_IN13, COMP1_INP, LCD_SEG21 (AF11), TIMX_IC4 (AF14), TS_G8_IO4 (AF14)
19VSSAпитание—
20VREF-питание—
21VREF+питание—
22VDDAпитание—
23PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIM5_CH1 (AF2), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
24PA1ввод-выводADC_IN1, COMP1_INP, LCD_SEG0 (AF11), OPAMP1_VINP, TIM2_CH2 (AF1), TIM5_CH2 (AF2), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
25PA2ввод-выводADC_IN2, COMP1_INP, LCD_SEG1 (AF11), OPAMP1_VINM, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)
26PA3ввод-выводADC_IN3, COMP1_INP, LCD_SEG2 (AF11), OPAMP1_VOUT, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIMX_IC1 (AF14), USART2_CK (AF7)
30PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
31PA6ввод-выводADC_IN6, COMP1_INP, LCD_SEG3 (AF11), OPAMP2_VINP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
32PA7ввод-выводADC_IN7, COMP1_INP, LCD_SEG4 (AF11), OPAMP2_VINM, SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
33PC4ввод-выводADC_IN14, COMP1_INP, LCD_SEG22 (AF11), TIMX_IC1 (AF14), TS_G9_IO1 (AF14)
34PC5ввод-выводADC_IN15, COMP1_INP, LCD_SEG23 (AF11), TIMX_IC2 (AF14), TS_G9_IO2 (AF14)
35PB0ввод-выводADC_IN8, COMP1_INP, LCD_SEG5 (AF11), OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
36PB1ввод-выводADC_IN9, COMP1_INP, LCD_SEG6 (AF11), SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
37PB2ввод-выводTS_G3_IO3 (AF14)
38PE7ввод-выводADC_IN22, COMP1_INP, TIMX_IC4 (AF14)
39PE8ввод-выводADC_IN23, COMP1_INP, TIMX_IC1 (AF14)
40PE9ввод-выводADC_IN24, COMP1_INP, DAC_EXTI9, TIM2_CH1 (AF1), TIM2_ETR, TIM5_ETR (AF2), TIMX_IC2 (AF14)
41PE10ввод-выводADC_IN25, COMP1_INP, TIM2_CH2 (AF1), TIMX_IC3 (AF14)
42PE11ввод-выводADC_EXTI11, TIM2_CH3 (AF1), TIMX_IC4 (AF14)
43PE12ввод-выводSPI1_NSS (AF5), TIM2_CH4 (AF1), TIMX_IC1 (AF14)
44PE13ввод-выводSPI1_SCK (AF5), TIMX_IC2 (AF14)
45PE14ввод-выводSPI1_MISO (AF5), TIMX_IC3 (AF14)
46PE15ввод-выводADC_EXTI15, SPI1_MOSI (AF5), TIMX_IC4 (AF14)
47PB10ввод-выводI2C2_SCL (AF4), LCD_SEG10 (AF11), TIM2_CH3 (AF1), USART3_TX (AF7)
48PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), LCD_SEG11 (AF11), TIM2_CH4 (AF1), USART3_RX (AF7)
49VSSпитание—
50VDDпитание—
51PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), I2S2_WS (AF5), LCD_SEG12 (AF11), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
52PB13ввод-выводADC_IN19, COMP1_INP, I2S2_CK (AF5), LCD_SEG13 (AF11), SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
53PB14ввод-выводADC_IN20, COMP1_INP, LCD_SEG14 (AF11), SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
54PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD (AF5), LCD_SEG15 (AF11), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
55PD8ввод-выводLCD_SEG28 (AF11), TIMX_IC1 (AF14), USART3_TX (AF7)
56PD9ввод-выводDAC_EXTI9, LCD_SEG29 (AF11), TIMX_IC2 (AF14), USART3_RX (AF7)
57PD10ввод-выводLCD_SEG30 (AF11), TIMX_IC3 (AF14), USART3_CK (AF7)
58PD11ввод-выводADC_EXTI11, LCD_SEG31 (AF11), TIMX_IC4 (AF14), USART3_CTS (AF7)
59PD12ввод-выводLCD_SEG32 (AF11), TIM4_CH1 (AF2), TIMX_IC1 (AF14), USART3_RTS (AF7)
60PD13ввод-выводLCD_SEG33 (AF11), TIM4_CH2 (AF2), TIMX_IC2 (AF14)
61PD14ввод-выводLCD_SEG34 (AF11), TIM4_CH3 (AF2), TIMX_IC3 (AF14)
62PD15ввод-выводADC_EXTI15, LCD_SEG35 (AF11), TIM4_CH4 (AF2), TIMX_IC4 (AF14)
63PC6ввод-выводI2S2_MCK (AF5), LCD_SEG24 (AF11), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14)
64PC7ввод-выводI2S3_MCK (AF6), LCD_SEG25 (AF11), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14)
65PC8ввод-выводLCD_SEG26 (AF11), TIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14)
66PC9ввод-выводDAC_EXTI9, LCD_SEG27 (AF11), TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14)
67PA8ввод-выводLCD_COM0 (AF11), RCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
68PA9ввод-выводDAC_EXTI9, LCD_COM1 (AF11), TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
69PA10ввод-выводLCD_COM2 (AF11), TIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
70PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
71PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
72PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
73PH2ввод-вывод—
74VSSпитание—
75VDDпитание—
76PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
77PA15ввод-выводADC_EXTI15, I2S3_WS (AF6), LCD_SEG17 (AF11), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
78PC10ввод-выводI2S3_CK (AF6), LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SPI3_SCK (AF6), TIMX_IC3 (AF14), USART3_TX (AF7)
79PC11ввод-выводADC_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), SPI3_MISO (AF6), TIMX_IC4 (AF14), USART3_RX (AF7)
80PC12ввод-выводI2S3_SD (AF6), LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SPI3_MOSI (AF6), TIMX_IC1 (AF14), USART3_CK (AF7)
81PD0ввод-выводI2S2_WS (AF5), SPI2_NSS (AF5), TIM9_CH1 (AF3), TIMX_IC1 (AF14)
82PD1ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIMX_IC2 (AF14)
83PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), TIM3_ETR (AF2), TIMX_IC3 (AF14)
84PD3ввод-выводSPI2_MISO (AF5), TIMX_IC4 (AF14), USART2_CTS (AF7)
85PD4ввод-выводI2S2_SD (AF5), SPI2_MOSI (AF5), TIMX_IC1 (AF14), USART2_RTS (AF7)
86PD5ввод-выводTIMX_IC2 (AF14), USART2_TX (AF7)
87PD6ввод-выводTIMX_IC3 (AF14), USART2_RX (AF7)
88PD7ввод-выводTIM9_CH2 (AF3), TIMX_IC4 (AF14), USART2_CK (AF7)
89PB3ввод-выводCOMP2_INM, I2S3_CK (AF6), LCD_SEG7 (AF11), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
90PB4ввод-выводCOMP2_INP, LCD_SEG8 (AF11), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
91PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), I2S3_SD (AF6), LCD_SEG9 (AF11), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
92PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), TIM4_CH1 (AF2), TS_G6_IO3 (AF14), USART1_TX (AF7)
93PB7ввод-выводCOMP2_INP, I2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), TS_G6_IO4 (AF14), USART1_RX (AF7)
94BOOT0загрузка—
95PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
96PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), LCD_COM3 (AF11), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
97PE0ввод-выводLCD_SEG36 (AF11), TIM10_CH1 (AF3), TIM4_ETR (AF2), TIMX_IC1 (AF14)
98PE1ввод-выводLCD_SEG37 (AF11), TIM11_CH1 (AF3), TIMX_IC2 (AF14)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD11, 28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VLCD6—
VREF-20нижнее опорное напряжение АЦП
VREF+21верхнее опорное напряжение АЦП и ЦАП
VSS10, 27, 49, 74, 99общий провод (земля)
VSSA19общий провод аналоговой части
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L152VCTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L152VCSTM32L152VCTx256 КБ32 КБ

Линейка STM32L151/152, семейство STM32L1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151V8Tx, STM32L151VBTxSTM32L151/152100 из 100выводы совпадают полностью
STM32L151V8TxA, STM32L151VBTxASTM32L151/152100 из 100выводы совпадают полностью
STM32L151VCTxSTM32L151/152100 из 100выводы совпадают полностью
STM32L151VCTxASTM32L151/152100 из 100выводы совпадают полностью
STM32L151VDTxSTM32L151/152100 из 100выводы совпадают полностью
STM32L151VDTxXSTM32L151/152100 из 100выводы совпадают полностью
STM32L151VESTM32L151/152100 из 100выводы совпадают полностью
STM32L152V8Tx, STM32L152VBTxSTM32L151/152100 из 100выводы совпадают полностью
STM32L152V8TxA, STM32L152VBTxASTM32L151/152100 из 100выводы совпадают полностью
STM32L152VCTxASTM32L151/152100 из 100выводы совпадают полностью
STM32L152VDTxSTM32L151/152100 из 100выводы совпадают полностью
STM32L152VDTxXSTM32L151/152100 из 100выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32L152VCTx?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).

Где у STM32L152VCTx выводы SWD для программатора?

SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L152VCTx?

I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32L152VCTx в корпусе LQFP100?

83 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L152VCTx?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
