STM32L412CBTxP в корпусе LQFP48: распиновка

STM32L412CBTxP — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 128 КБ флеш-памяти и 40 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
128 КБ
ОЗУ
40 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
36
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

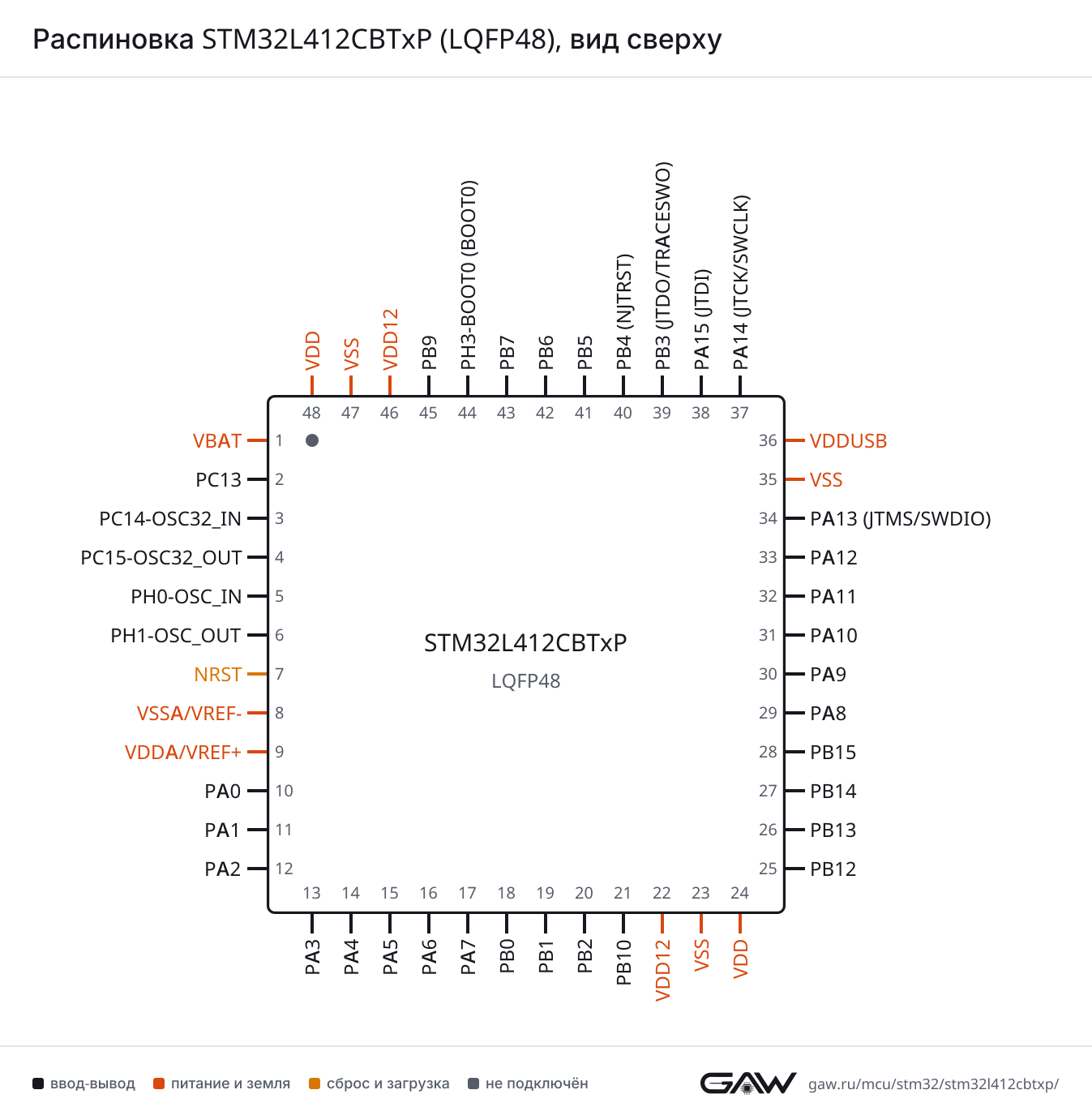

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L412CBTxP в корпусе LQFP48, вид сверхуSTM32L412CBTxPLQFP48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTVSSA/VREF- — вывод 88VSSA/VREF-VDDA/VREF+ — вывод 99VDDA/VREF+PA0 — вывод 10: ADC1_IN5, COMP1_INM, COMP1_OUT, OPAMP1_VINP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS10PA0PA1 — вывод 11: ADC1_IN6, COMP1_INP, I2C1_SMBA, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS11PA1PA2 — вывод 12: ADC1_IN7, ADC2_IN7, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, USART2_TX12PA2PA3 — вывод 13: ADC1_IN8, ADC2_IN8, LPUART1_RX, OPAMP1_VOUT, QUADSPI_CLK, TIM15_CH2, TIM2_CH4, USART2_RX13PA3PA4 — вывод 14: ADC1_IN9, ADC2_IN9, COMP1_INM, LPTIM2_OUT, SPI1_NSS, USART2_CK14PA4PA5 — вывод 15: ADC1_IN10, ADC2_IN10, COMP1_INM, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR15PA5PA6 — вывод 16: ADC1_IN11, ADC2_IN11, COMP1_OUT, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, USART3_CTS16PA6PA7 — вывод 17: ADC1_IN12, ADC2_IN12, I2C3_SCL, QUADSPI_BK1_IO2, SPI1_MOSI, TIM1_CH1N17PA7PB0 — вывод 18: ADC1_IN15, ADC2_IN15, COMP1_OUT, QUADSPI_BK1_IO1, SPI1_NSS, SYS_TRACED0, TIM1_CH2N, USART3_CK18PB0PB1 — вывод 19: ADC1_IN16, ADC2_IN16, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, QUADSPI_BK1_IO0, SYS_TRACED1, TIM1_CH3N, USART3_DE, USART3_RTS19PB1PB2 — вывод 20: COMP1_INP, I2C3_SMBA, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIB20PB2PB10 — вывод 21: COMP1_OUT, I2C2_SCL, LPUART1_RX, QUADSPI_CLK, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX21PB10VDD12 — вывод 2222VDD12VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: I2C2_SMBA, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK25PB12PB13 — вывод 26: I2C2_SCL, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS26PB13PB14 — вывод 27: I2C2_SDA, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS27PB14PB15 — вывод 28: ADC1_EXTI15, ADC2_EXTI15, RTC_REFIN, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TSC_G1_IO428PB15PA8 — вывод 29: LPTIM2_OUT, RCC_MCO, TIM1_CH1, USART1_CK29PA8PA9 — вывод 30: I2C1_SCL, TIM15_BKIN, TIM1_CH2, USART1_TX30PA9PA10 — вывод 31: CRS_SYNC, I2C1_SDA, TIM1_CH3, USART1_RX31PA10PA11 — вывод 32: ADC1_EXTI11, ADC2_EXTI11, COMP1_OUT, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS, USB_DM32PA11PA12 — вывод 33: SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP33PA12PA13 (JTMS/SWDIO) — вывод 34: IR_OUT, SYS_JTMS-SWDIO, USB_NOE34PA13 (JTMS/SWDIO)VSS — вывод 3535VSSVDDUSB — вывод 3636VDDUSBPA14 (JTCK/SWCLK) — вывод 37: I2C1_SMBA, LPTIM1_OUT, SYS_JTCK-SWCLK37PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 38: ADC1_EXTI15, ADC2_EXTI15, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_DE, USART3_RTS38PA15 (JTDI)PB3 (JTDO/TRACESWO) — вывод 39: SPI1_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS39PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 40: I2C3_SDA, SPI1_MISO, SYS_JTRST, TSC_G2_IO1, USART1_CTS40PB4 (NJTRST)PB5 — вывод 41: I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, SYS_TRACED2, TIM16_BKIN, TSC_G2_IO2, USART1_CK41PB5PB6 — вывод 42: I2C1_SCL, LPTIM1_ETR, SYS_TRACED3, TIM16_CH1N, TSC_G2_IO3, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, SYS_TRACECLK, TSC_G2_IO4, USART1_RX43PB7PH3-BOOT0 (BOOT0) — вывод 4444PH3-BOOT0 (BOOT0)PB9 — вывод 45: I2C1_SDA, IR_OUT, SPI2_NSS45PB9VDD12 — вывод 4646VDD12VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L412CBTxP (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1347 × 1381 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7), PB5 (41, AF7)
CTSPA11 (32, AF7), PB4 (NJTRST) (40, AF7)
DEPA12 (33, AF7), PB3 (JTDO/TRACESWO) (39, AF7)
RTSPA12 (33, AF7), PB3 (JTDO/TRACESWO) (39, AF7)
RXPA10 (31, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0 (10, AF7)
DEPA1 (11, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7), PA15 (JTDI) (38, AF3)
TXPA2 (12, AF7)
USART3CKPB0 (18, AF7), PB12 (25, AF7)
CTSPA6 (16, AF7), PB13 (26, AF7)
DEPB1 (19, AF7), PB14 (27, AF7), PA15 (JTDI) (38, AF7)
RTSPB1 (19, AF7), PB14 (27, AF7), PA15 (JTDI) (38, AF7)
TXPB10 (21, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (16, AF8), PB13 (26, AF8)
DEPB1 (19, AF8), PB12 (25, AF8)
RTSPB1 (19, AF8), PB12 (25, AF8)
RXPA3 (13, AF8), PB10 (21, AF8)
TXPA2 (12, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PA11 (32, AF5), PB4 (NJTRST) (40, AF5)
MOSIPA7 (17, AF5), PA12 (33, AF5), PB5 (41, AF5)
NSSPA4 (14, AF5), PB0 (18, AF5), PA15 (JTDI) (38, AF5)
SCKPA1 (11, AF5), PA5 (15, AF5), PB3 (JTDO/TRACESWO) (39, AF5)
SPI2MISOPB14 (27, AF5)
MOSIPB15 (28, AF5)
NSSPB12 (25, AF5), PB9 (45, AF5)
SCKPB10 (21, AF5), PB13 (26, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (30, AF4), PB6 (42, AF4)
SDAPA10 (31, AF4), PB7 (43, AF4), PB9 (45, AF4)
SMBAPA1 (11, AF4), PA14 (JTCK/SWCLK) (37, AF4), PB5 (41, AF4)
I2C2SCLPB10 (21, AF4), PB13 (26, AF4)
SDAPB14 (27, AF4)
SMBAPB12 (25, AF4)
I2C3SCLPA7 (17, AF4)
SDAPB4 (NJTRST) (40, AF4)
SMBAPB2 (20, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (32, AF10)
DPPA12 (33, AF10)
NOEPA13 (JTMS/SWDIO) (34, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB1 (19, AF10)
BK1_IO1PB0 (18, AF10)
BK1_IO2PA7 (17, AF10)
BK1_IO3PA6 (16, AF10)
BK1_NCSPA2 (12, AF10)
CLKPA3 (13, AF10), PB10 (21, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (JTDI) (38)
IN5PA0 (10)
IN6PA1 (11)
IN7PA2 (12)
IN8PA3 (13)
IN9PA4 (14)
IN10PA5 (15)
IN11PA6 (16)
IN12PA7 (17)
IN15PB0 (18)
IN16PB1 (19)
ADC2EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (JTDI) (38)
IN7PA2 (12)
IN8PA3 (13)
IN9PA4 (14)
IN10PA5 (15)
IN11PA6 (16)
IN12PA7 (17)
IN15PB0 (18)
IN16PB1 (19)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (10), PA4 (14), PA5 (15), PB1 (19)
INPPA1 (11), PB2 (20)
OUTPA0 (10, AF12), PA6 (16, AF6), PB0 (18, AF12), PB10 (21, AF12), PA11 (32, AF6)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (11)
VINPPA0 (10)
VOUTPA3 (13)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF1), PB12 (25, AF1)
BKIN2PA11 (32, AF2)
BKIN2_COMP1PA11 (32, AF12)
CH1PA8 (29, AF1)
CH1NPA7 (17, AF1), PB13 (26, AF1)
CH2PA9 (30, AF1)
CH2NPB0 (18, AF1), PB14 (27, AF1)
CH3PA10 (31, AF1)
CH3NPB1 (19, AF1), PB15 (28, AF1)
CH4PA11 (32, AF1)
ETRPA12 (33, AF1)
TIM2CH1PA0 (10, AF1), PA5 (15, AF1), PA15 (JTDI) (38, AF1)
CH2PA1 (11, AF1), PB3 (JTDO/TRACESWO) (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1)
CH4PA3 (13, AF1)
ETRPA0 (10, AF14), PA5 (15, AF2), PA15 (JTDI) (38, AF2)
TIM15BKINPB12 (25, AF14), PA9 (30, AF14)
CH1PA2 (12, AF14), PB14 (27, AF14)
CH1NPA1 (11, AF14), PB13 (26, AF14)
CH2PA3 (13, AF14), PB15 (28, AF14)
TIM16BKINPB5 (41, AF14)
CH1PA6 (16, AF14)
CH1NPB6 (42, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (42, AF1)
IN1PB5 (41, AF1)
IN2PB7 (43, AF1)
OUTPB2 (20, AF1), PA14 (JTCK/SWCLK) (37, AF1)
LPTIM2ETRPA5 (15, AF14)
IN1PB1 (19, AF14)
OUTPA4 (14, AF14), PA8 (29, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2), PB2 (20, AF0)
OUT_CALIBPC13 (2), PB2 (20, AF0)
REFINPB15 (28, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (25, AF9)
G1_IO2PB13 (26, AF9)
G1_IO3PB14 (27, AF9)
G1_IO4PB15 (28, AF9)
G2_IO1PB4 (NJTRST) (40, AF9)
G2_IO2PB5 (41, AF9)
G2_IO3PB6 (42, AF9)
G2_IO4PB7 (43, AF9)
SYNCPB10 (21, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (37, AF0)
JTDIPA15 (JTDI) (38, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (39, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (34, AF0)
TRACECLKPB7 (43, AF0)
TRACED0PB0 (18, AF0)
TRACED1PB1 (19, AF0)
TRACED2PB5 (41, AF0)
TRACED3PB6 (42, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (12)
MCOPA8 (29, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (10)
SYS_WKUP1PA0 (10)
SYS_WKUP2PC13 (2)
SYS_WKUP4PA2 (12)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSA/VREF-питание—
9VDDA/VREF+питание—
10PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7)
11PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
12PA2ввод-выводADC1_IN7, ADC2_IN7, LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
13PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
14PA4ввод-выводADC1_IN9, ADC2_IN9, COMP1_INM, LPTIM2_OUT (AF14), SPI1_NSS (AF5), USART2_CK (AF7)
15PA5ввод-выводADC1_IN10, ADC2_IN10, COMP1_INM, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
16PA6ввод-выводADC1_IN11, ADC2_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), USART3_CTS (AF7)
17PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1)
18PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), QUADSPI_BK1_IO1 (AF10), SPI1_NSS (AF5), SYS_TRACED0 (AF0), TIM1_CH2N (AF1), USART3_CK (AF7)
19PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), SYS_TRACED1 (AF0), TIM1_CH3N (AF1), USART3_DE (AF7), USART3_RTS (AF7)
20PB2ввод-выводCOMP1_INP, I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
21PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
22VDD12питание—
23VSSпитание—
24VDDпитание—
25PB12ввод-выводI2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
26PB13ввод-выводI2C2_SCL (AF4), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
27PB14ввод-выводI2C2_SDA (AF4), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
28PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
29PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
30PA9ввод-выводI2C1_SCL (AF4), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
31PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), TIM1_CH3 (AF1), USART1_RX (AF7)
32PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM (AF10)
33PA12ввод-выводSPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
34PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10)
35VSSпитание—
36VDDUSBпитание—
37PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SYS_JTCK-SWCLK (AF0)
38PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
39PB3 (JTDO/TRACESWO)ввод-выводSPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
40PB4 (NJTRST)ввод-выводI2C3_SDA (AF4), SPI1_MISO (AF5), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
41PB5ввод-выводI2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5), SYS_TRACED2 (AF0), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7)
42PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), SYS_TRACED3 (AF0), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
43PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, SYS_TRACECLK (AF0), TSC_G2_IO4 (AF9), USART1_RX (AF7)
44PH3-BOOT0 (BOOT0)ввод-вывод—
45PB9ввод-выводI2C1_SDA (AF4), IR_OUT (AF1), SPI2_NSS (AF5)
46VDD12питание—
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD24, 48питание цифровой части и линий ввода-вывода
VDD1222, 46—
VDDA/VREF+9питание аналоговой части, объединённое с опорным напряжением АЦП
VDDUSB36питание приёмопередатчика USB
VSS23, 35, 47общий провод (земля)
VSSA/VREF-8общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L412CBTxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L412CBSTM32L412CBTxP128 КБ40 КБ

Линейка STM32L4x2, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L412C8STM32L4x245 из 4822: VDD12 → PB11; 45: PB9 → PB8; 46: VDD12 → PB9флеш-память до 128 и 64 КБ
STM32L412CBTxSTM32L4x245 из 4822: VDD12 → PB11; 45: PB9 → PB8; 46: VDD12 → PB9
STM32L422CBSTM32L4x245 из 4822: VDD12 → PB11; 45: PB9 → PB8; 46: VDD12 → PB9только у него: AES
STM32L452CETxSTM32L4x245 из 4822: VDD12 → PB11; 45: PB9 → PB8; 46: VDD12 → PB9только у этого: ADC2; только у него: CAN1, COMP2, DAC1, DFSDM1, I2C4, SAI1, SPI3, TIM3, UART4; флеш-память до 128 и 512 КБ; ОЗУ 40 и 160 КБ
STM32L452CETxPSTM32L4x245 из 4822: VDD12 → PB11; 45: PB9 → PB8; 46: VDD12 → PB9только у этого: ADC2; только у него: CAN1, COMP2, DAC1, DFSDM1, I2C4, SAI1, SPI3, TIM3, UART4; флеш-память до 128 и 512 КБ; ОЗУ 40 и 160 КБ
STM32L462CESTM32L4x245 из 4822: VDD12 → PB11; 45: PB9 → PB8; 46: VDD12 → PB9только у этого: ADC2; только у него: AES, CAN1, COMP2, DAC1, DFSDM1, I2C4, SAI1, SPI3, TIM3, UART4; флеш-память до 128 и 512 КБ; ОЗУ 40 и 160 КБ
STM32L4P5CGSTM32L4P5/Q548 из 48выводы совпадают полностьютолько у этого: QUADSPI, USB; только у него: CAN1, COMP2, DAC1, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, SAI1, SAI2, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, USB_OTG_FS; частота до 80 и 120 МГц; флеш-память до 128 и 1024 КБ; ОЗУ 40 и 320 КБ
STM32L4Q5CGTxPSTM32L4P5/Q548 из 48выводы совпадают полностьютолько у этого: QUADSPI, USB; только у него: AES, CAN1, COMP2, DAC1, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, SAI1, SAI2, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, USB_OTG_FS; частота до 80 и 120 МГц; флеш-память до 128 и 1024 КБ; ОЗУ 40 и 320 КБ
STM32L552CESTM32L5x246 из 4836: VDDUSB → VDD; 45: PB9 → PB8только у этого: QUADSPI; только у него: COMP2, DAC1, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI1, SAI2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UCPD1, VREFBUF; частота до 80 и 110 МГц; флеш-память до 128 и 512 КБ; ОЗУ 40 и 256 КБ
STM32L562CETxPSTM32L5x246 из 4836: VDDUSB → VDD; 45: PB9 → PB8только у этого: QUADSPI; только у него: AES, COMP2, DAC1, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, PKA, SAI1, SAI2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UCPD1, VREFBUF; частота до 80 и 110 МГц; флеш-память до 128 и 512 КБ; ОЗУ 40 и 256 КБ
STM32L4P5CG, STM32L4P5CESTM32L4P5/Q545 из 4822: VDD12 → PB11; 45: PB9 → PB8; 46: VDD12 → PB9только у этого: QUADSPI, USB; только у него: CAN1, COMP2, DAC1, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, SAI1, SAI2, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, USB_OTG_FS; частота до 80 и 120 МГц; флеш-память до 128 и 1024 КБ; ОЗУ 40 и 320 КБ
STM32L4Q5CGTxSTM32L4P5/Q545 из 4822: VDD12 → PB11; 45: PB9 → PB8; 46: VDD12 → PB9только у этого: QUADSPI, USB; только у него: AES, CAN1, COMP2, DAC1, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, SAI1, SAI2, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, USB_OTG_FS; частота до 80 и 120 МГц; флеш-память до 128 и 1024 КБ; ОЗУ 40 и 320 КБ

Частые вопросы

На каких выводах USART1 у STM32L412CBTxP?

В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB7 (вывод 43, AF7).

Где у STM32L412CBTxP выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 34, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L412CBTxP?

I2C1_SCL — PA9 (вывод 30, AF4) или PB6 (вывод 42, AF4), I2C1_SDA — PA10 (вывод 31, AF4) или PB7 (вывод 43, AF4) или PB9 (вывод 45, AF4).

Сколько выводов ввода-вывода у STM32L412CBTxP в корпусе LQFP48?

36 из 48. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L412CBTxP?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
